海湾JB-QB-GST200消防报警主机调试方法

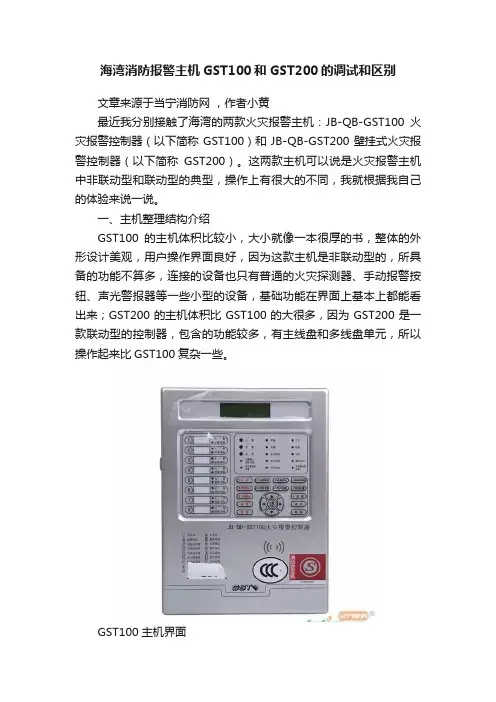

海湾消防报警主机GST100和GST200的调试和区别文章来源于当宁消防网，作者小黄最近我分别接触了海湾的两款火灾报警主机：JB-QB-GST100火灾报警控制器（以下简称GST100）和JB-QB-GST200壁挂式火灾报警控制器（以下简称GST200）。

这两款主机可以说是火灾报警主机中非联动型和联动型的典型，操作上有很大的不同，我就根据我自己的体验来说一说。

一、主机整理结构介绍GST100的主机体积比较小，大小就像一本很厚的书，整体的外形设计美观，用户操作界面良好，因为这款主机是非联动型的，所具备的功能不算多，连接的设备也只有普通的火灾探测器、手动报警按钮、声光警报器等一些小型的设备，基础功能在界面上基本上都能看出来；GST200的主机体积比GST100的大很多，因为GST200是一款联动型的控制器，包含的功能较多，有主线盘和多线盘单元，所以操作起来比GST100复杂一些。

GST100主机界面GST200主机界面两个控制器在使用前的接线是差不多的，两个控制器机箱的背面都有电源线的孔，主电源需要连电源线，L是火线，N是零线，G是地线，顺序不要搞混就可以了。

两个控制器除了主电源之外都有备用电源，GST100内部是两节DC2.4V2.3Ah密封铅酸电池，GST200内部则是一节DV12V10Ah密封铅酸电池。

两个控制器的主电源和备用电源都有开关，需要全部打开，不然运行时会报故障。

GST100内备电电池GST200内备电电池二、GST100主机操作1、开机GST100主机开机后会立刻进行一次大约10秒的开机自检，自检结束后主机会有一个自动的设备注册，即使这时候没有连接设备也会自动注册。

开机自动注册自动注册完成后进入到主界面：GST100主界面2、设备定义主机是要用来控制设备的，这时候我就要进行设备定义，按6键系统设置，会出来两个选项：设备定义和设备注册：系统设置界面首先按1键进入设备定义：设备定义界面可以从图上看出有三个数据：设备码、区域码和设备类型码。

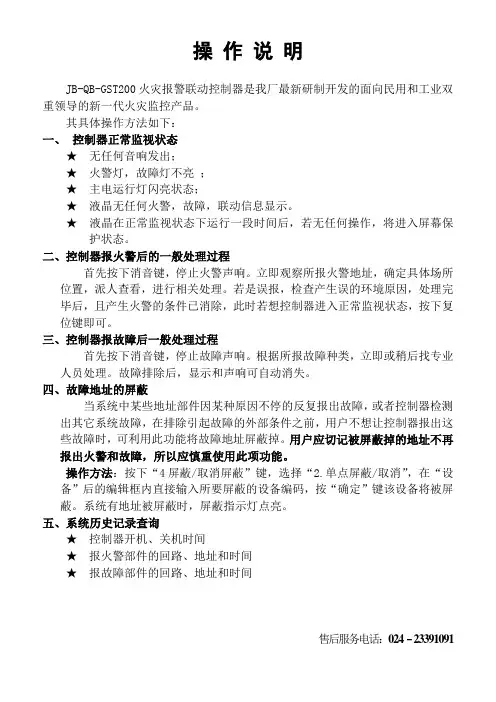

操作说明
JB-QB-GST200火灾报警联动控制器是我厂最新研制开发的面向民用和工业双重领导的新一代火灾监控产品。

其具体操作方法如下：
一、控制器正常监视状态
★无任何音响发出；
★火警灯，故障灯不亮；
★主电运行灯闪亮状态；
★液晶无任何火警，故障，联动信息显示。

★液晶在正常监视状态下运行一段时间后，若无任何操作，将进入屏幕保护状态。

二、控制器报火警后的一般处理过程
首先按下消音键，停止火警声响。

立即观察所报火警地址，确定具体场所位置，派人查看，进行相关处理。

若是误报，检查产生误的环境原因，处理完毕后，且产生火警的条件已消除，此时若想控制器进入正常监视状态，按下复位键即可。

三、控制器报故障后一般处理过程
首先按下消音键，停止故障声响。

根据所报故障种类，立即或稍后找专业人员处理。

故障排除后，显示和声响可自动消失。

四、故障地址的屏蔽
当系统中某些地址部件因某种原因不停的反复报出故障，或者控制器检测出其它系统故障，在排除引起故障的外部条件之前，用户不想让控制器报出这些故障时，可利用此功能将故障地址屏蔽掉。

用户应切记被屏蔽掉的地址不再报出火警和故障，所以应慎重使用此项功能。

操作方法：按下“4屏蔽/取消屏蔽”键，选择“2.单点屏蔽/取消”，在“设备”后的编辑框内直接输入所要屏蔽的设备编码，按“确定”键该设备将被屏蔽。

系统有地址被屏蔽时，屏蔽指示灯点亮。

五、系统历史记录查询
★控制器开机、关机时间
★报火警部件的回路、地址和时间
★报故障部件的回路、地址和时间
售后服务电话：024–23391091。

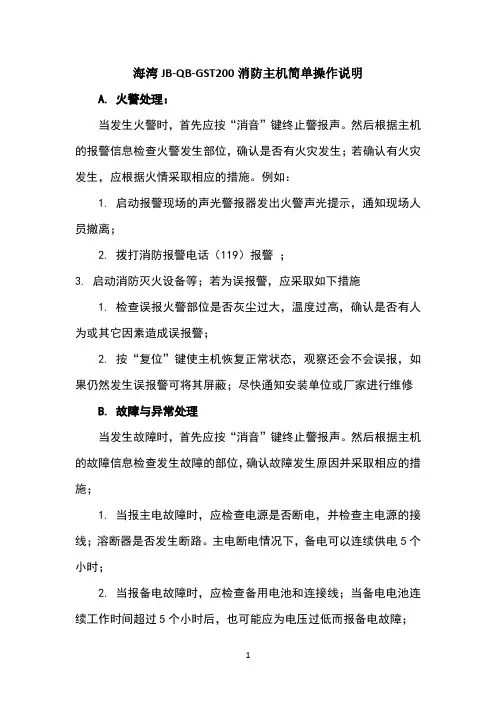

海湾JB-QB-GST200消防主机简单操作说明A. 火警处理：当发生火警时，首先应按“消音”键终止警报声。

然后根据主机的报警信息检查火警发生部位，确认是否有火灾发生；若确认有火灾发生，应根据火情采取相应的措施。

例如：1. 启动报警现场的声光警报器发出火警声光提示，通知现场人员撤离；2. 拨打消防报警电话（119）报警；3. 启动消防灭火设备等；若为误报警，应采取如下措施1. 检查误报火警部位是否灰尘过大，温度过高，确认是否有人为或其它因素造成误报警；2. 按“复位”键使主机恢复正常状态，观察还会不会误报，如果仍然发生误报警可将其屏蔽；尽快通知安装单位或厂家进行维修B. 故障与异常处理当发生故障时，首先应按“消音”键终止警报声。

然后根据主机的故障信息检查发生故障的部位，确认故障发生原因并采取相应的措施；1. 当报主电故障时，应检查电源是否断电，并检查主电源的接线；溶断器是否发生断路。

主电断电情况下，备电可以连续供电5个小时；2. 当报备电故障时，应检查备用电池和连接线；当备电电池连续工作时间超过5个小时后，也可能应为电压过低而报备电故障；3. 若为现场设备报故障，应及时检查并维修，若因特殊原因不能及时排除的故障，应将其屏蔽，待故障排除后在利用取消屏蔽功能将设备恢复；4. 当发生故障原因不明或无法恢复时，请尽快通知安装单位或厂家进行维修；5. 若系统发出异常的声音、光指示、气味等情况时，应立即关闭电源，并尽快通知安装单位或厂家进行维修。

C、设备的隔离1，有故障可暂时隔离，待修复后再释放。

操作:按“隔离”键(如锁键需先开锁)。

在此时出现的界面下方光标处，输入欲隔离的编码(如010121)，按“TAB”键光标转移到设备类型处。

输入设备类型代号。

(如02温感、03烟感、11手报、12广播、13讯响器15消火栓)按“确认”键即可。

2，设备释放按“释放”键，出“释放”界面。

在其下方光标处输入欲释放设备的用户编码(如010121)按“确认”键即可。

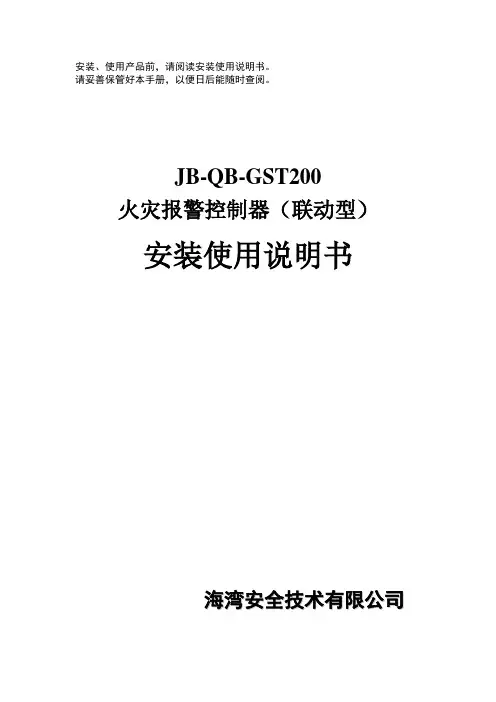

安装、使用产品前，请阅读安装使用说明书。

请妥善保管好本手册，以便日后能随时查阅。

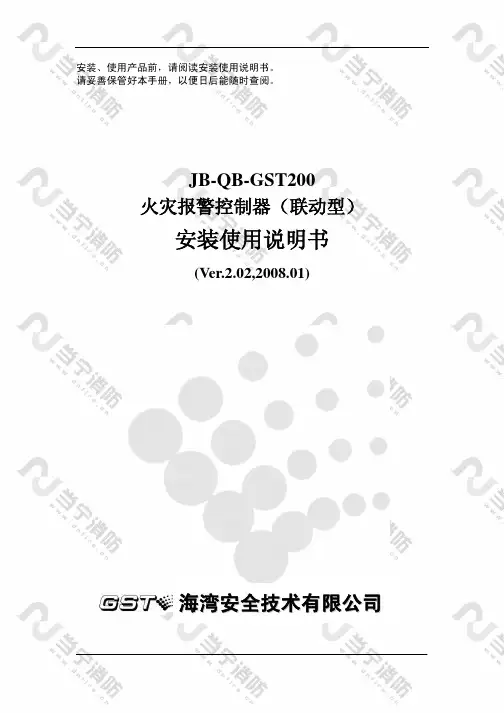

JB-QB-GST200火灾报警控制器（联动型）安装使用说明书海湾安全技术有限公司前言JB-QB-GST200火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。

JB-QB-GST200火灾报警控制器（联动型）采用240×160点汉字液晶显示，全汉字操作及提示界面。

控制器汉字容量1927个，并可根据工程需要作相应字库，现场只需更改汉字点阵字库。

打印机可打印系统所有报警、故障及各类操作的汉字信息。

最大容量为242个总线制报警联动控制点，具有全面的现场编程能力，具有6路直接控制输出。

本控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块连接，构成一个报警联动一体化控制器，是消防工程的最佳选择。

本安装使用说明书应由专人负责，妥善保管，以备日后查用。

目录第一部分概述 .................................................. 错误!未定义书签。

第一章JB-QB-GST200火灾报警控制器(联动型)简介................ 错误!未定义书签。

第二部分结构·安装·调试....................................... 错误!未定义书签。

第二章GST200火灾报警控制器（联动型）结构及配置说明.......... 错误!未定义书签。

控制器典型配置及内部结构概述............................. 错误!未定义书签。

面板说明 ................................................ 错误!未定义书签。

火灾报警控制器GST200 操作步骤： 一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE ”按键，出现下面输入密码的提示输入密码操作密码‘12345678’，然后按‘ENTER ’键，消除本机声音操作完成。

2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示 输入密码操作密码‘12345678’，然后按‘ENTER ’键，消除现场声光报警器声音操作完成。

二、复位操作复位‘RESET ’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态 操作时，按下‘RESET ’按键，输入操作密码‘12345678’，然后按‘ENTER ’按键，复位完成。

同样需要输入操作密码‘12345678’三、火警界面意义▪ 001 0f 006 !FIRE! 05:25 // 代表当前系统中有6个设备报火警，该条火警是第一条火警▪ Z001-L1-N030MCP //发生火警的分区号、回路号以及发生火警的设备地址和设备类型 此条代表意义为：1区、1回路、地址为30号的手报。

▪Device-30 //发生火警设备的注释信息四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。

001 0f 006 !FIRE! 05:25 Z001-L1-N030MCP Device-30------------------------------------- Last !Fire! Zone:003 Z-003 Device-066若确认有火灾发生，应根据火情采取相应措施： 第一步：通知现场人员撤离； 第二步：拨打消防报警电话报警； 第三步：启动消防灭火设备； 若为误报警，应采取如下措施：第一步：应按“SILENCE ”键中止警报声。

第二步：排除误报火警因素；第三步：按“RESET ”键使控制器恢复正常状态，观察是否还会误报；如果仍然发生误报可将其禁止，并尽快通知维护单位进行维修。

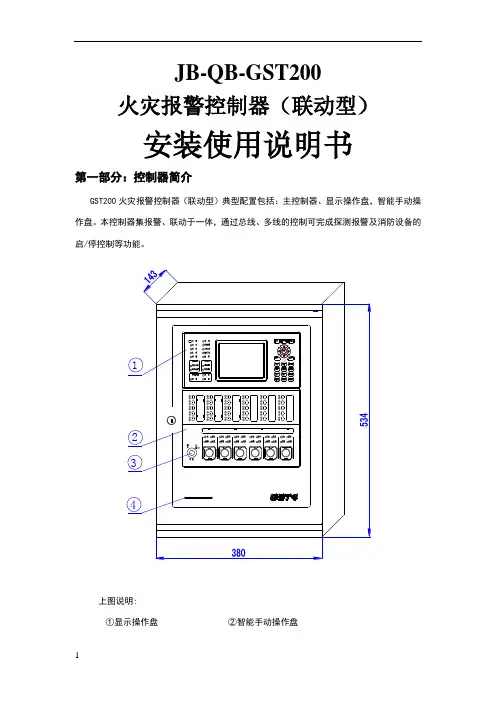

-QB-GST200火灾报警控制器（联动型）安装使用说明书第一部分：控制器简介GST200火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动操作盘。

本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。

上图说明:①显示操作盘②智能手动操作盘③手动锁④打印机1.1面板说明1.1.1显示操作盘面板说明GST200火灾报警控制器（联动型）显示操作盘面板由指示灯区、液晶显示屏及按键区三部分组成，如图2-3所示。

图2-3上图说明:①指示灯区②液晶显示屏③按键区1.1.2智能手动操作盘面板说明智能手动操作盘由手动盘和直接控制盘构成，见图2-4。

上图说明:①手动盘②直接控制盘③手动锁手动盘的每一单元均有一个按键、两只指示灯（启动灯在上，反馈灯在下，均为红色）和一个标签。

其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮，并有控制命令发出，如被控设备响应，则反馈灯亮。

用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。

1.2控制器电源系统说明1.2.1主机电源说明本控制器的主机电源分为主、备电两部分，主要包括主板、电源滤波器、变压器、蓄电池等。

主、备电供电电压分别为：主电：AC187V~AC242V 备电：直流12V/10Ah 密封铅电池 电源系统接线图如图2-8所示。

图2-8上图说明：① 主板② 变压器③ 电源滤波器④蓄电池1.3控制器对外接线端子说明控制器对外接线端子说明如图2-9所示。

O6 COM6 I6F-RELAYABZ1Z2NGLS+S-O1 COM1 I124V OUT 24V IN图2-9其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出。

A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为无源常开输出；当主板XS8上1、2脚和3、4脚接短路环时，为无源常闭输出；当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接0.25W 的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出；Z1、Z2：无极性信号二总线端子；24V IN（+、-）：外部DC24V输入端子，可为辅助电源输出提供电源；24V OUT（+、-）：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A。

JB-QB-GST200火灾报警控制器（联动型）安装使用说明书第一部分：控制器简介GST200火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动操作盘。

本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备的启/停控制等功能。

上图说明:①显示操作盘②智能手动操作盘③手动锁④打印机1.1面板说明1.1.1显示操作盘面板说明GST200火灾报警控制器（联动型）显示操作盘面板由指示灯区、液晶显示屏及按键区三部分组成，如图2-3所示。

图2-3上图说明:①指示灯区②液晶显示屏③按键区智能手动操作盘面板说明智能手动操作盘由手动盘和直接控制盘构成，见图2-4。

上图说明:①手动盘②直接控制盘③手动锁手动盘的每一单元均有一个按键、两只指示灯（启动灯在上，反馈灯在下，均为红色）和一个标签。

其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮，并有控制命令发出，如被控设备响应，则反馈灯亮。

用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。

控制器电源系统说明主机电源说明本控制器的主机电源分为主、备电两部分，主要包括主板、电源滤波器、变压器、蓄电池等。

主、备电供电电压分别为：主电：AC187V~AC242V 备电：直流12V/10Ah密封铅电池电源系统接线图如图2-8所示。

图2-8上图说明：①主板②变压器③电源滤波器④蓄电池控制器对外接线端子说明控制器对外接线端子说明如图2-9所示。

O6 COM6 I6F-RELAY A B Z1Z2N G L S+S-O1 COM1 I124V OUT 24V IN图2-9其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出。

A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为无源常开输出；当主板XS8上1、2脚和3、4脚接短路环时，为无源常闭输出；当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时，为带检线功能有源输出，终端需要接的Ω电阻，输出时有DC24V/0.15A 的电源输出； Z1、Z2：无极性信号二总线端子；24V IN （+、-）：外部DC24V 输入端子，可为辅助电源输出提供电源；24V OUT （+、-）：辅助电源输出端子，可为外部设备提供DC24V 电源，当采用内部DC24V 供电时，最大输出容量为DC24V/0.3A ，当采用外部DC24V 供电时，最大输出容量为DC24V/2A 。

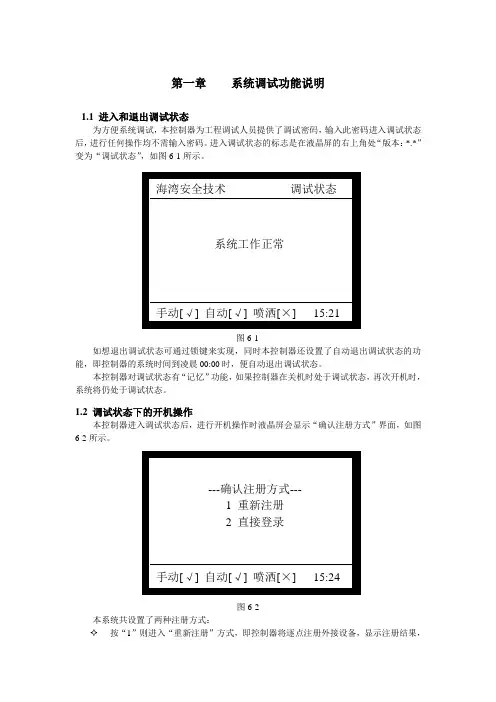

第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。

进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。

图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。

本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。

1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。

图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。

按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。

如果30秒内未选择注册方式，系统将以“直接登录”方式注册。

自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。

在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。

1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。

调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。

图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。

图6-4例如，外部设备的注册如图6-5所示。

图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。

JB-QB-GST200型火灾报警控制器（联动型）1特点JB-QB-GST200型火灾报警控制器（联动型）采用壁挂式结构，其主要特点如下：（1）本控制器为小点数系列产品，有多种容量配置方式可供选择；（2）不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控；（3）本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理；（4）本控制器最多可配置6路多线制控制卡，控制卡不需与GST-LD-8302C切换模块配接使用就可实现对输出线断路、短路检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性；（5）本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控；（6）本控制器可外接火灾报警显示盘及彩色CRT显示系统并标配手动盘及多线制控制卡等设备，满足各种系统配置要求；（7）本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；（8）本控制器采用全模具化结构，外形美观。

2主要技术指标（1）液晶屏规格：240×160点，可同屏显示150个汉字信息（2）控制器容量：a.最大容量为242个地址编码点b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c.30个直接手动操作总线制控制点d.配置6个多线制控制点（3）线制：a.控制器与探测器间采用无极性信号二总线连接b.多线制控制点与现场设备采用四线直接连接，其中两线用于控制启停设备，另两线用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能c.控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V电源线）d.控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V电源线）e.与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不宜超过15m（4）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（5）电源：主电为交流220V电压变化范围＋10%～－15%，内装DC12V10Ah密封铅电池作备电（6）功耗≤25W（7）外形尺寸：380mm×143mm×534mm3结构特征、安装与布线JB-QB-GST200火灾报警控制器（联动型）为壁挂式结构设计，可直接明装在墙壁上，外形尺寸示意图如图3-5：图3-5JB-QB-GST200火灾报警控制器（联动型）可采用柜式或琴台安装，空间尺寸为12U，外形尺寸示意图如图3-6（柜式）、图3-7（琴台）所示：海湾安全技术有限公司图3-6图3-7本控制器外部接线端子如图3-8：F-RELAY A B Z1Z2N G L S+S-C1+ C1- I11 I1224V OUT 24V IN + -+ -图3-8其中：L 、G 、N ：交流220V 接线端子及交流接地端子；F-RELAY ：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输出；A 、B ：连接火灾显示盘的通讯总线端子；S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为常开无源输出；当主板XS8上2、3脚和5、6脚接短路环时，为带检线功能有源输出，终端需要接0.25W 的4.7k Ω电阻，输出时有DC24V/0.15A 的电源输出；Z1、Z2：无极性信号二总线端子；24V IN （+、-）：外部DC24V 输入端子，可为辅助电源输出提供电源；24V O U T（+、-）：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V 供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A；Cn+、Cn-（n=1~6）：直接控制输出端子，当采用内部DC24V供电时，输出容量为DC24V/100mA，当采用外部DC24V供电时，输出容量为DC24V/1A。

第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。

进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。

图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。

本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。

1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。

图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。

按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。

如果30秒内未选择注册方式，系统将以“直接登录”方式注册。

自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。

在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。

1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。

调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。

图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。

图6-4例如，外部设备的注册如图6-5所示。

图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
