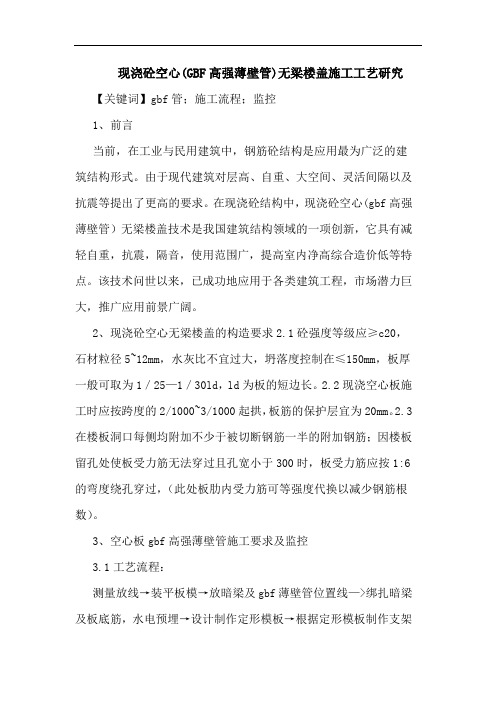

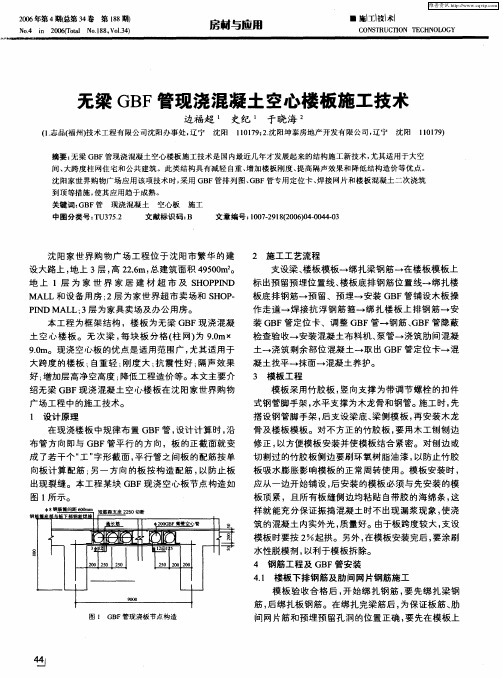

现浇砼空心(GBF高强薄壁管)无梁楼盖施工工艺研究【关键词】gbf管；施工流程；监控1、前言当前，在工业与民用建筑中，钢筋砼结构是应用最为广泛的建筑结构形式。
由于现代建筑对层高、自重、大空间、灵活间隔以及抗震等提出了更高的要求。
在现浇砼结构中，现浇砼空心(gbf高强薄壁管）无梁楼盖技术是我国建筑结构领域的一项创新，它具有减轻自重，抗震，隔音，使用范围广，提高室内净高综合造价低等特点。
该技术问世以来，已成功地应用于各类建筑工程，市场潜力巨大，推广应用前景广阔。
2、现浇砼空心无梁楼盖的构造要求2.1砼强度等级应≥c20，石材粒径5~12mm，水灰比不宜过大，坍落度控制在≤150mm，板厚一般可取为1／25—1／30ld，ld为板的短边长。
2.2现浇空心板施工时应按跨度的2/1000~3/1000起拱，板筋的保护层宜为20mm。
2.3在楼板洞口每侧均附加不少于被切断钢筋一半的附加钢筋；因楼板留孔处使板受力筋无法穿过且孔宽小于300时，板受力筋应按1:6的弯度绕孔穿过，（此处板肋内受力筋可等强度代换以减少钢筋根数）。
3、空心板gbf高强薄壁管施工要求及监控3.1工艺流程：测量放线→装平板模→放暗梁及gbf薄壁管位置线—>绑扎暗梁及板底筋，水电预埋→设计制作定形模板→根据定形模板制作支架→现场安装固定支架→安装、校正薄壁管→绑扎楼板上层钢筋网片→楼板模板钻孔、绑扎抗浮铁丝→检查，验收→铺设操作马道，安混凝土输送泵管→浇捣混凝土→混凝土养护→拆板底模3.2操作要点：3.2.1设计制作定型模具根据图纸设计薄壁管的管径、薄壁管的保护层厚度及相邻薄壁管之间的净距设计定型模具，用于制作支架，定型模具设计时支架孔径要比薄壁管管径大5mm，便于薄壁管安装。
3.2.2根据定形模具制作支架根据每跨内薄壁管的数量确定支架长度，然后在定形模具上采用钢筋进行焊接制作支架。
支架宜每隔五个管孔焊接一个钢筋撑脚。
防止支架在安装过程中发生倾倒。

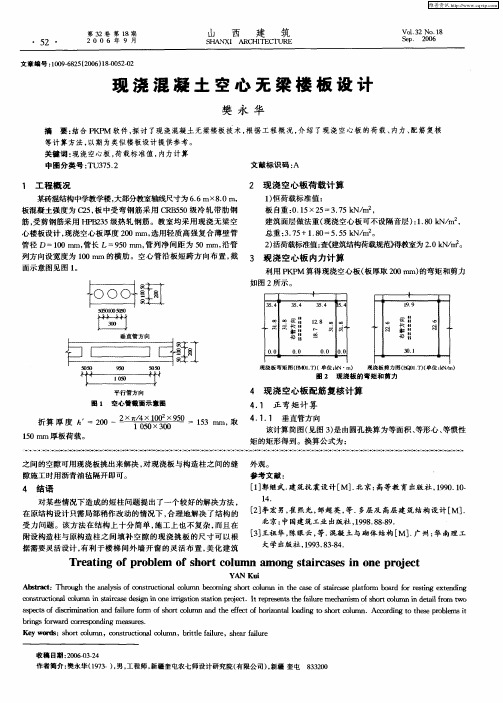

现浇混凝土空心楼盖结构设计规定5设计规定5．1承载力计算5．1．1对现浇混凝土空心楼盖结构，各类构件的材料选择和承载力计算应符合国家现行标准《混凝土结构设计规范》GB50010、《建筑抗震设计规范》GB50011、《无粘结预应力混凝土结构技术规程》JGJ92等的有关规定。
空心楼板根据内力分析结果进行承载力计算时，应取空心楼板的实际截面。
5．1．2边支承双向板可按下列规定进行承载力计算：1当按弹性方法计算楼板内力时，对于双向板的每个方向，自板边向内1/4楼板短边跨度范围内的正弯矩可取相应方向楼板最大正弯矩的1/2，中间部分的正弯矩可取相应方向楼板的最大正弯矩(图5．1．2)；每个方向的楼板负弯矩均可取相应方向楼板的最大负弯矩。
图5．1．2边支承双向板弹性内力分析正弯矩示意注：图中lχ≥l y，Mχ、M y分别为lχ、l y跨度方向的最大计算弯矩。
2当有可靠经验时，可考虑楼盖的薄膜效应，对区格板的跨中和支座截面的计算弯矩适当折减；对中间区格板弯矩折减不应超过20％；对边区格板，边支座截面不折减，跨中和其他支座截面弯矩折减不应超过10％；对角区格板不折减。
5．1．3对柱支承板楼盖结构，当需考虑水平荷载、地震作用时，在本规程第4．6．1条第3款规定的等代框架梁宽度范围内的配筋计算应考虑水平荷载、地震作用效应与竖向荷载效应的组合，在楼板的其余范围可仅考虑竖向荷载效应。
5．1．4考虑弯距调幅的空心楼板，其正截面承载力计算中的截面受压区高度不宜大于受压区最小翼缘厚度。
对其他构件，截面受压区高度应符合中国工程建设标准化协会标准《钢筋混凝土连续梁和框架考虑内力重分布设计规程》CECS51：93的相关规定。
5．1．5当内模为筒芯时，对不配置受力箍筋的现浇混凝土边支承楼板，受剪承载力应符合下列规定：V≤0．7βvƒt b w h0＋V p(5．1．5)式中V——宽度(b w＋D)范围内的剪力设计值；βv——受剪计算系数。
国家建筑标准设计图集《现浇混凝土空心楼盖》０５ＳＧ３４３简介王晓锋程志军赵勇（中国建筑科学研究院，北京１０００１３）（同济大学，上海２０００９２）提要介绍了国家建筑标准设计图集《现浇混凝土空心楼盖》０５ＳＧ３４３的主要内容、技术特点、编制背景及使用中需注意的若干事项。
本文可为设计、施工及内模生产等单位的相关技术人员熟悉０５ＳＧ３４３图集及应用现浇空心楼盖技术提供参考。
关键词现浇混凝土空心楼盖设计施工图集１概述现浇混凝土空心楼盖结构具有混凝土用量少、自重轻、隔声隔热效果好等优点，近年来大量应用于各种类型的工程结构中，取得了良好的应用效果。
根据《现浇混凝土空心楼盖结构技术规程》ＣＥＣＳ１７５：２００４０Ｊ和国家现行有关标准的规定，在总结工程经验的基础上，由中国建筑科学研究院和同济大学联合编制了国家建筑标准设计图集０５ＳＧ３４３（以下简称图集）。
图集以文字说明、图示、表格和示例等形式细化了规程ＣＥＣＳ１７５ｔ１】的技术规定，并针对工程应用中亟需解决的一些技术问题进行了补充。
图集“构造详图”的大部分内容，如板柱结构楼板配筋构造、暗梁配筋构造和节点配筋构造等，除适用于现浇混凝土空心楼盖结构，也可供实心楼盖结构参考。
２图集的主要技术内容２．１内模图集编制主要以筒芯、箱体两种内模为主，关于内模的相关规定与规程ＣＥＣＳ１７５ｔ１１相同。
对于采用箱体内模的现浇空心楼盖，图集要求楼板厚度不宜小于２５０ｍｍ，板底厚度（内模下面的混凝土厚度）不应小于５０ｍｍ，并建议肋宽不小于ｌＯＯｍｍ。
图集内容不包括板底厚度小于５０ｍｍ（包括内模直接放在底模上）的现浇空心楼盖。
工晓锋，男，１９７７．１０：ｊ｛！￡，博士研究生，工程师。
２．２现浇空心楼盖的主要设计过程（１）结构选型与布置图集规定“采用现浇混凝上空心楼盖的房屋结构，结构选型时楼板可按等厚度的实心楼板考虑”，现浇空心楼盖并不影响房屋结构的选用。
规程ＣＥＣＳ１７５…及图集中提到的“边支承板”、“柱支承板”之间的差别只影响楼盖的内力分析，结构选型时则不需要考虑这个问题。
现浇BOAO箱体空心无梁楼板施工工法现浇BOAO箱体空心无梁楼板施工工法一、前言现浇BOAO箱体空心无梁楼板施工工法是一种新型的楼板施工工法，具有施工速度快、质量好、经济合理等优点。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点1. 施工速度快：采用现浇BOAO箱体空心无梁楼板施工工法，可以大大提高施工效率，缩短施工周期。
2. 质量好：该工法采用了专用模板和合理的施工工艺，能够确保楼板的平整度、强度和稳定性。
3. 经济合理：相比传统的楼板施工工法，现浇BOAO箱体空心无梁楼板施工工法的投资成本较低，并且材料利用率高。
三、适应范围现浇BOAO箱体空心无梁楼板施工工法适用于各类住宅、商业综合体、厂房等建筑物的楼板施工。
四、工艺原理该工法的原理是利用预制好的BOAO（宽边蓄水型砖）做为楼板模板，再在其表面铺设钢筋，最后浇筑混凝土形成楼板。
BOAO具有密封性好、保温性能好、防水性能好等特点，可提高楼板的使用寿命。
五、施工工艺1. 确定控制点位置和核心槽位置，并进行标线。
2. 安装BOAO模板，并进行调整，确保各模板之间的平整度和水平度。
3. 铺设楼板钢筋，并检查钢筋的位置和间距是否符合设计要求。
4. 进行预埋件的安装，如明筋、钢板管等。
5. 进行楼板混凝土的浇筑，同时进行涂刷防水涂料、振捣和养护等施工工艺。
六、劳动组织在施工过程中，需要组织一支熟练的施工队伍，包括项目经理、技术人员、施工工人等。
七、机具设备在施工过程中，需要使用挖掘机、起重机、混凝土搅拌站、养护设备等机具设备。
八、质量控制为了确保施工过程中的质量，需要进行钢筋的质量检测、混凝土材料的质量检测以及楼板的强度和平整度检测等。
九、安全措施在施工中，需要遵守相关的安全规定，采取必要的安全措施，如戴好安全帽、佩戴防护装备、进行安全交底等。
十、经济技术分析采用现浇BOAO箱体空心无梁楼板施工工法可以大大缩短施工周期，减少人工和材料的使用量，从而降低施工成本。
普通钢筋混凝土无梁楼盖结构的设计1无梁楼盖结构体系的特点无梁楼盖结构体系也即板柱结构体系。
钢筋混凝土无梁楼盖是组成板柱结构体系重要的结构构件，它施工支模简单，绑扎钢筋方便，能提供较大的建筑净空，便于设备管道的布置与安装，减少建筑层高；在地下结构中采用，可以减少基础埋深，减少基坑土方开挖和基坑支护费用，当遇地下水位埋藏浅时，还可减少施工降水费用。
从结构传力途径方面来说，无梁楼盖结构竖向重力荷载直接由板传到竖向受力构件柱和墙，传力路径简捷。
与一般的梁板式楼盖相比，它的楼板厚度较大，楼盖的材料用量较多，以无梁楼盖的经济跨度6米柱网为例，当活荷载标准值为4.0kN/m2时，双向无梁楼盖板的折算厚度为180mm,钢筋用量（按HPB235级钢筋和HRB335级钢筋计，直径大于等于12者用HRB335级钢筋，下同）在20kg/m2左右，普通梁板式楼板的折算厚度为140mm～150mm,钢筋用量在16kg/m2左右。
从结构受力特点方面看，无梁楼盖的抗弯刚度较小，柱上板带的内力要远大于跨中板带，柱子周边的应力高度集中，板与柱子连接部位的破坏形式为冲切破坏；板柱结构的抗侧刚度较普通框架结构要小，在水平风荷载或地震作用下，无梁楼盖结构的板柱节点部位会产生不平衡弯矩，这种不平衡弯矩的反复作用严重影响板柱节点的承载力。
因此，国家新近颁布实施的混凝土结构设计规范和建筑抗震规范对板柱结构体系的使用从使用范围上及结构构造上作了规定。
无梁楼盖结构体系最早始于20世纪初的美国，大量应用是在第二次世界大战之后，主要用于高层公寓建筑。
在我国，国内第一栋板柱结构试点建筑于1980年建成于四川成都，为六层住宅楼。
陕西最早的板柱结构建筑为西安唐城百货大厦，建成于20世纪80年代初期。
在我国，无梁楼盖结构常用于商场，书库，仓库，冷库等类建筑。
在非抗震设防区采用无梁楼盖结构具有较好的经济和安全效益，在抗震设防区，当因城市规划需要房屋建筑高度受到限制时，采用板柱结构也会取得较好的经济效益，但应注意要采取针对性的抗震措施。
