空心楼板设计原理

浅谈现浇空心楼板设计及施工-图文一、现浇砼空心楼板的设计原理无梁楼盖是一种双向受力楼盖，板直接支承于柱上，其传力途径是楼面荷载由板传至柱或墙，再传给基础，因此，它的柱网都采用正方形或矩形，以正方形最为经济，板内钢筋沿两个方向布置。

现浇混凝土空心楼盖，从正截面强度来看，在现浇楼板中放置芯管形成孔洞，沿布管方向的板的正截面变成了“工”字形截面。

空心率一般是30-40%，重量比实心楼板轻，而且承载能力约为实心楼板的80%左右。

无梁楼盖的特点是传力体系简化，又没有梁，因此扩大了楼层净空，并且底面平整，模板简单，便于施工，同时衍生出隔音隔热保温，节约安装费用、增强防火性能等优点。

无梁楼盖的主要缺点是由于取消了肋梁，无梁楼盖的抗弯刚度减小、挠度增大；柱子周边的剪应力高度集中，可能会引起局部板的冲切破坏。

因此当柱网较大(＞8m)且荷载较大时，柱顶设柱帽以提高板的抗冲切能力。

无梁板与柱构成的板柱结构体系，侧向刚度较差。

所以当层数较多或抗震要求较高时，一般需设剪力墙来增加侧向刚度、抵抗水平荷载，构成板柱-剪力墙结构。

1.破坏特征板面图1无梁楼盖的破坏裂缝板底2.受力特点a)单向板b)双向板c)无梁板图1单向板、双向板和无梁板的受力比较无梁楼盖可按柱网划分成若干区格，将其视为由支承在柱上的“柱上板带”和弹性支承于柱上板带的“跨中板带”组成的水平结构，柱中心线两侧各1/4跨度范围内的板带称为柱上板带，跨中板带是柱上板带之间的部分，其宽度是跨度的1/2。

考虑到钢筋混凝土板具有内力重分布的能力，可以假定在同一种板带宽度内，内力的数值是均匀的，钢筋也可以均匀地布置。

亦可以从用暗梁形式来配置。

（暗梁形式详“空心楼盖规程”）图3无梁楼盖柱上板带的划分3.内力计算（空心楼盖规程）（1）拟梁法（2）直接设计法（3）等代框架法等代框架法是把整个结构分别沿纵、横柱列划分为具有“等代框架柱”和“等代框架梁”的纵向等代框架和横向等代框架。

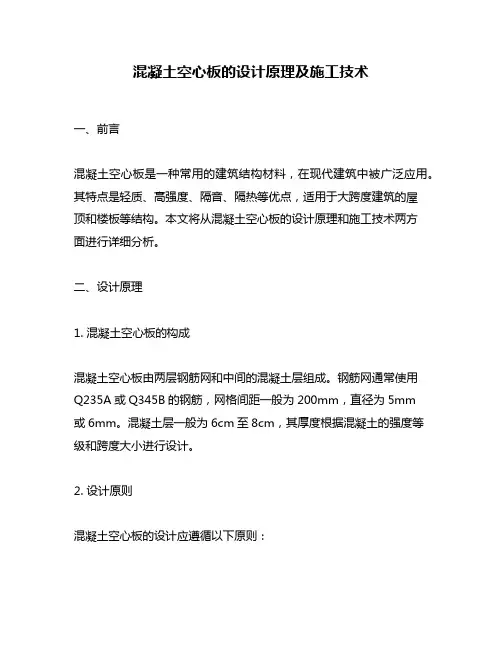

混凝土空心板的设计原理与施工技术一、前言混凝土空心板是一种非常常见的建筑结构，它具有轻质、高强、隔热、隔声等优点，被广泛应用于建筑领域。

本文将详细介绍混凝土空心板的设计原理与施工技术。

二、混凝土空心板的设计原理1. 混凝土空心板的结构形式混凝土空心板一般采用一层或多层混凝土板作为上下承载层，并在两层混凝土板之间设置一定距离的筋网或筋带，形成一定的腔内空间。

混凝土空心板的截面形状一般为矩形、T形或I形。

2. 混凝土空心板的荷载特点混凝土空心板的荷载特点主要有以下几个方面：（1）自重荷载：混凝土空心板的自重荷载是其主要的荷载之一。

（2）活荷载：混凝土空心板的活荷载包括人员荷载、家具荷载、雨水荷载等。

（3）静荷载：混凝土空心板的静荷载包括风荷载、地震荷载等。

3. 混凝土空心板的设计原则混凝土空心板的设计原则主要包括以下几个方面：（1）按照国家相关规范和标准进行设计。

（2）根据混凝土空心板的荷载特点进行合理的受力分析和计算。

（3）合理选择混凝土材料和钢筋材料，确保混凝土空心板的强度和稳定性。

（4）合理设置混凝土空心板的截面形状和尺寸，以满足其受力要求。

（5）合理设置混凝土空心板的筋网或筋带，以提高其承载能力。

三、混凝土空心板的施工技术1. 混凝土空心板的制作混凝土空心板的制作一般采用预制构件的方式进行，具体操作步骤如下：（1）制作模板：根据设计要求制作混凝土空心板的模板。

（2）预先加工筋网或筋带：根据设计要求预先加工好混凝土空心板的筋网或筋带。

（3）混凝土浇筑：在模板内放置好预先加工好的筋网或筋带后，进行混凝土的浇筑。

（4）养护：混凝土浇筑后，需要进行养护，以确保混凝土的强度和稳定性。

2. 混凝土空心板的安装混凝土空心板的安装具体操作步骤如下：（1）预处理：在进行混凝土空心板安装前，需要对其进行预处理，将其清洗干净。

（2）安装定位：将混凝土空心板按照设计要求进行定位，并进行水平调整。

（3）焊接连接件：将混凝土空心板与钢结构进行焊接连接。

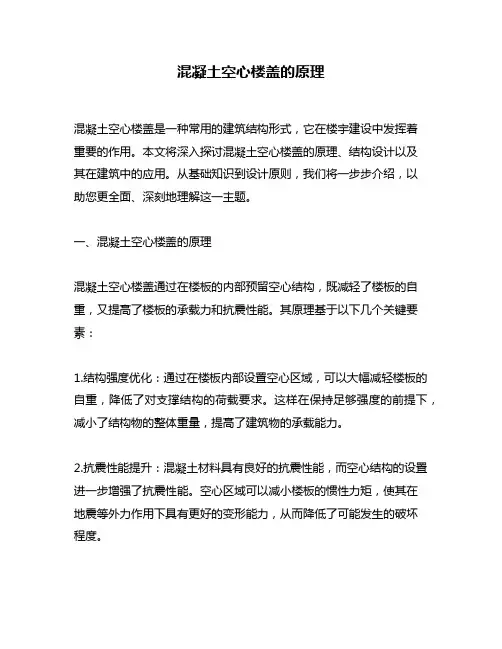

混凝土空心楼盖的原理混凝土空心楼盖是一种常用的建筑结构形式，它在楼宇建设中发挥着重要的作用。

本文将深入探讨混凝土空心楼盖的原理、结构设计以及其在建筑中的应用。

从基础知识到设计原则，我们将一步步介绍，以助您更全面、深刻地理解这一主题。

一、混凝土空心楼盖的原理混凝土空心楼盖通过在楼板的内部预留空心结构，既减轻了楼板的自重，又提高了楼板的承载力和抗震性能。

其原理基于以下几个关键要素：1.结构强度优化：通过在楼板内部设置空心区域，可以大幅减轻楼板的自重，降低了对支撑结构的荷载要求。

这样在保持足够强度的前提下，减小了结构物的整体重量，提高了建筑物的承载能力。

2.抗震性能提升：混凝土材料具有良好的抗震性能，而空心结构的设置进一步增强了抗震性能。

空心区域可以减小楼板的惯性力矩，使其在地震等外力作用下具有更好的变形能力，从而降低了可能发生的破坏程度。

3.施工便利性：相比实心楼板，混凝土空心楼盖的施工更加灵活和高效。

通过在模板中设置空心区域，不仅减少了材料的使用量，还提高了施工速度。

空心区域可以方便地集成电线、管道等建筑设备，进一步提高了楼盖的功能性。

二、混凝土空心楼盖的结构设计混凝土空心楼盖的结构设计涉及多个关键要素，包括楼盖的厚度、钢筋布置、预留空心区域的形状和尺寸等。

以下是一些常见的结构设计原则：1.厚度设计：楼盖的厚度应根据设计荷载和楼面破坏的限制条件来确定。

一般来说，楼盖的最小厚度应满足强度和刚度的要求，确保其在使用过程中不发生过度的变形或开裂。

2.钢筋布置：钢筋在混凝土空心楼盖中起到增强结构强度和抗裂性能的作用。

在设计中，应根据楼盖的受力情况和预留空心区域的位置，合理布置钢筋，并考虑钢筋的保护层厚度。

3.空心区域设计：预留的空心区域形状和尺寸应根据楼盖的功能需求和结构要求进行设计。

常见的空心形式包括长方形、正方形和圆形等，其尺寸和位置应根据实际情况来确定，并考虑施工和设备集成的便利性。

三、混凝土空心楼盖的应用混凝土空心楼盖在建筑中具有广泛的应用，特别是在商业建筑、住宅楼和工业厂房等领域。

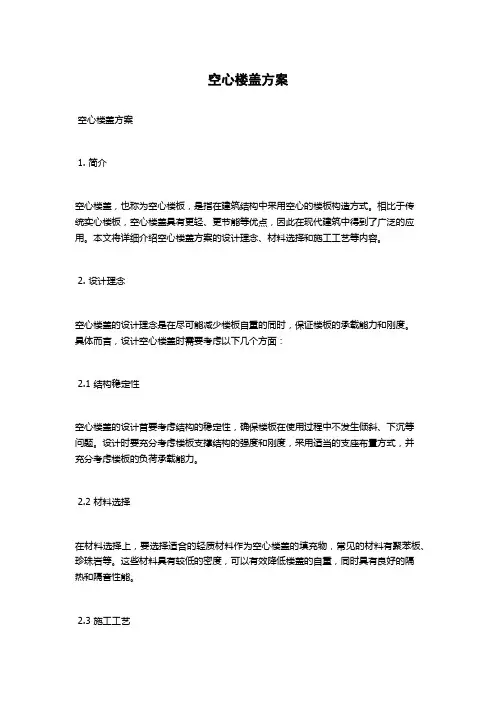

空心楼盖方案空心楼盖方案1. 简介空心楼盖，也称为空心楼板，是指在建筑结构中采用空心的楼板构造方式。

相比于传统实心楼板，空心楼盖具有更轻、更节能等优点，因此在现代建筑中得到了广泛的应用。

本文将详细介绍空心楼盖方案的设计理念、材料选择和施工工艺等内容。

2. 设计理念空心楼盖的设计理念是在尽可能减少楼板自重的同时，保证楼板的承载能力和刚度。

具体而言，设计空心楼盖时需要考虑以下几个方面：2.1 结构稳定性空心楼盖的设计首要考虑结构的稳定性，确保楼板在使用过程中不发生倾斜、下沉等问题。

设计时要充分考虑楼板支撑结构的强度和刚度，采用适当的支座布置方式，并充分考虑楼板的负荷承载能力。

2.2 材料选择在材料选择上，要选择适合的轻质材料作为空心楼盖的填充物，常见的材料有聚苯板、珍珠岩等。

这些材料具有较低的密度，可以有效降低楼盖的自重，同时具有良好的隔热和隔音性能。

2.3 施工工艺在施工工艺上，要注意空心楼盖的施工过程中的每个环节。

包括模板安装、骨架加固、填充物安装等。

特别需要注意的是填充物的均匀分布和固定，以保证楼盖的稳定性和使用寿命。

3. 材料选择3.1 填充物材料常见的填充物材料包括聚苯板和珍珠岩。

聚苯板具有轻质、隔热和隔音的特点，是比较常见的选择；而珍珠岩则具有更低的导热系数和更好的耐火性能。

3.2 结构材料空心楼盖的结构材料通常选择混凝土或钢筋混凝土。

混凝土具有较好的抗压强度和稳定性，适合作为楼盖的结构材料；而钢筋混凝土则通过钢筋的加入，提高了楼盖的抗拉强度和承载能力。

4. 施工工艺4.1 模板安装空心楼盖的施工过程需要设置适当的模板来支撑楼板的施工。

模板的安装应保证平整、稳固并符合设计要求，以确保楼板的几何形状和尺寸的准确性。

4.2 骨架加固在模板安装完成后，需要进行骨架的加固工作。

骨架的加固通常采用钢筋混凝土的形式，通过加入钢筋来提高楼板的承载能力和刚度。

4.3 填充物安装填充物的安装是空心楼盖施工过程中非常重要的一步。

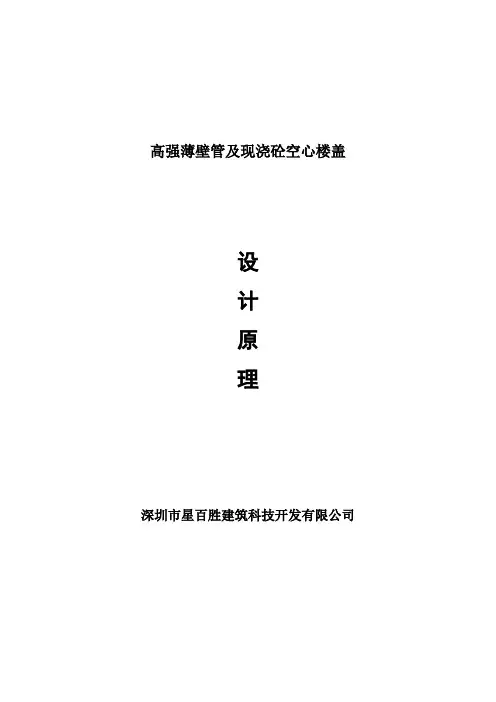

高强薄壁管及现浇砼空心楼盖设计原理深圳市星百胜建筑科技开发有限公司空心无梁楼盖体系设计原理深圳市星百胜建筑科技开发有限公司持有的专利技术空心无梁楼盖进行了大量的材料试验、结构试验和工程实践，并结合近年来积累的工程设计、施工经验，广泛征询有关单位和专家意见，特编制本技术资料。

一、空心无梁楼盖设计及施工简介：现浇空心无梁楼盖应归类于现浇空心平板之中，是采用与混凝土紧密结合的高强复合薄壁管现浇成型的空心平板，空心无梁楼盖是集新技术、新材料及新施工方法于一身的高新技术产物之一。

高强复合薄管是一根一定长度两端封闭、壁厚3~5mm的高强空心管。

与混凝土共同工作具有优良的特性。

施工时薄壁管沿一个方向布臵，管与管之间对接且留有一定长度的肋，其施工构造如下图：设计计算方面，空心无梁楼盖体系按照“空间等代框架”的原则进行计算，柱与柱之间布臵暗梁，通过现浇实心暗梁与现浇空心楼盖上下翼缘紧密接合形成加强的扁框架梁。

空心开梁楼盖沿顺管方向为“工”字形截面，有可靠的传力保证。

在垂直管方向楼板内配臵了肋间钢筋可形成空间桁架的传力构件，垂直管方向最薄弱处仅存在上下翼缘，为了保证上下翼缘共同工作且在垂直管方向有可靠的传力途径，必须采取相应措施提高楼板的整体性，所以空心管的排放为一根根对接，中间留肋以增强楼板整体性，使楼板形成明显的双向受力特性。

二、空心无梁楼盖抗力侧力设计：采用空心无梁楼盖结构体系的工程由于其自重轻，板厚h很大，建筑物抗侧移刚度也较大，采用空心无梁楼盖的建筑工程具有较好的抗震性能，空心无梁楼板不同于普通有梁楼板体系中的楼板，普通有梁楼板体系中的楼板参与抵抗水平地震作用是通过调整梁刚度放大系数考虑，在设计计算和构造措施方面楼板本身是不做抗震设计的，仅考虑承担垂直荷截，其内力可通过静力计算手册查得，而空心无梁楼盖由于板厚h很大，它本身可直接参与抵抗水平地震作用，通过暗梁和现浇的空心楼盖形成加强的扁框架梁。

楼板其本身在靠近柱和暗梁的一定范围内是框架梁的一部分，此范围内的楼板具有框架梁的受力特性，应满足框架梁的受力要求。

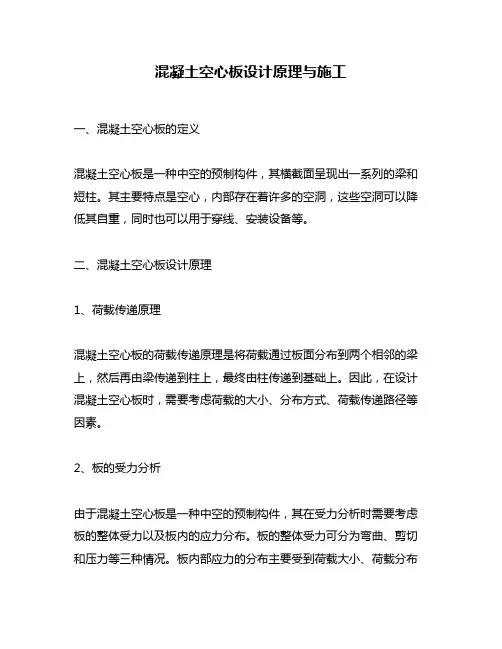

混凝土空心板设计原理与施工一、混凝土空心板的定义混凝土空心板是一种中空的预制构件，其横截面呈现出一系列的梁和短柱。

其主要特点是空心，内部存在着许多的空洞，这些空洞可以降低其自重，同时也可以用于穿线、安装设备等。

二、混凝土空心板设计原理1、荷载传递原理混凝土空心板的荷载传递原理是将荷载通过板面分布到两个相邻的梁上，然后再由梁传递到柱上，最终由柱传递到基础上。

因此，在设计混凝土空心板时，需要考虑荷载的大小、分布方式、荷载传递路径等因素。

2、板的受力分析由于混凝土空心板是一种中空的预制构件，其在受力分析时需要考虑板的整体受力以及板内的应力分布。

板的整体受力可分为弯曲、剪切和压力等三种情况。

板内部应力的分布主要受到荷载大小、荷载分布方式、板的截面形状、板的材料强度等因素的影响。

3、板的截面形状设计混凝土空心板的截面形状设计是关键的一步。

板的截面形状将直接影响到板的强度和刚度。

通常情况下，板的截面形状采用矩形或T形截面设计。

在设计时需要考虑到受力分析、板的自重、施工工艺等因素。

4、板的材料选择混凝土空心板的材料选择主要包括混凝土和钢筋。

混凝土的强度等级应根据设计荷载确定，并应满足国家相关标准的要求。

钢筋的选择应根据板的受力分析确定，并应满足国家相关标准的要求。

5、板的连接设计混凝土空心板的连接设计是指板与梁、柱、基础等其他构件的连接方式。

连接方式应根据设计荷载和板的受力分析确定，并应满足国家相关标准的要求。

一般情况下，板与梁、柱的连接采用焊接或螺栓连接方式，板与基础的连接采用锚固方式。

三、混凝土空心板施工1、板的制作混凝土空心板的制作采用预制方式。

首先，在模板中浇筑混凝土，然后在混凝土未完全固化之前将模板拆除，形成中空的板。

在制作过程中需注意模板的精度、混凝土的配合比、振捣程度等因素。

2、板的安装混凝土空心板的安装需要注意以下几点：（1）安装前需对板进行质量检查，检查其尺寸、强度等是否符合设计要求；（2）板的安装应按照设计图纸要求进行，严格按照安装顺序进行；（3）板的安装应注意安全，如需使用吊装机械，应进行严格的安全检查；（4）板的安装应保证连接的精度和牢固性，避免出现连接松动等问题。

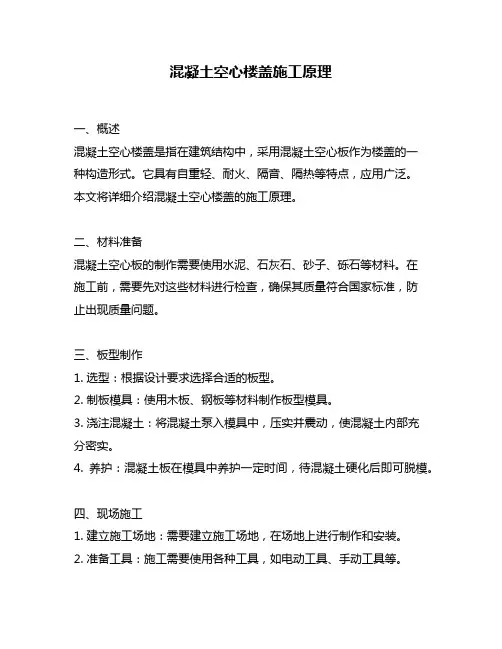

混凝土空心楼盖施工原理一、概述混凝土空心楼盖是指在建筑结构中，采用混凝土空心板作为楼盖的一种构造形式。

它具有自重轻、耐火、隔音、隔热等特点，应用广泛。

本文将详细介绍混凝土空心楼盖的施工原理。

二、材料准备混凝土空心板的制作需要使用水泥、石灰石、砂子、砾石等材料。

在施工前，需要先对这些材料进行检查，确保其质量符合国家标准，防止出现质量问题。

三、板型制作1. 选型：根据设计要求选择合适的板型。

2. 制板模具：使用木板、钢板等材料制作板型模具。

3. 浇注混凝土：将混凝土泵入模具中，压实并震动，使混凝土内部充分密实。

4. 养护：混凝土板在模具中养护一定时间，待混凝土硬化后即可脱模。

四、现场施工1. 建立施工场地：需要建立施工场地，在场地上进行制作和安装。

2. 准备工具：施工需要使用各种工具，如电动工具、手动工具等。

3. 安装支架：在楼板的下方安装支架，支撑混凝土板。

4. 安装板型：将混凝土板按顺序安装在支架上，使其固定牢固。

5. 连接板型：将不同混凝土板连接起来，使其形成一个整体。

6. 砌墙：在混凝土板的边缘处，需要进行砌墙，以增加楼盖的稳定性。

7. 焊接钢筋：在混凝土板中央，需要进行钢筋的焊接，增加混凝土板的承载能力。

8. 浇注混凝土：在混凝土板的上方浇注混凝土，使其充分密实。

9. 养护：混凝土板在现场养护一定时间，待混凝土硬化后即可使用。

五、安全注意事项1. 施工人员必须穿戴好工作服、安全帽、手套等防护用品。

2. 施工现场必须设置防护措施，防止人员、设备等意外事故的发生。

3. 施工过程中，必须按照规定操作，不得擅自改变施工方式。

4. 施工现场必须保持整洁，防止杂物、水泥等材料堆积影响施工效率。

六、总结混凝土空心楼盖是一种常见的建筑结构形式，其施工原理包括材料准备、板型制作、现场施工等步骤。

在施工过程中，需要注意安全问题，确保人员和设备的安全。

通过严谨的施工流程，可以保证混凝土空心楼盖的质量和稳定性。

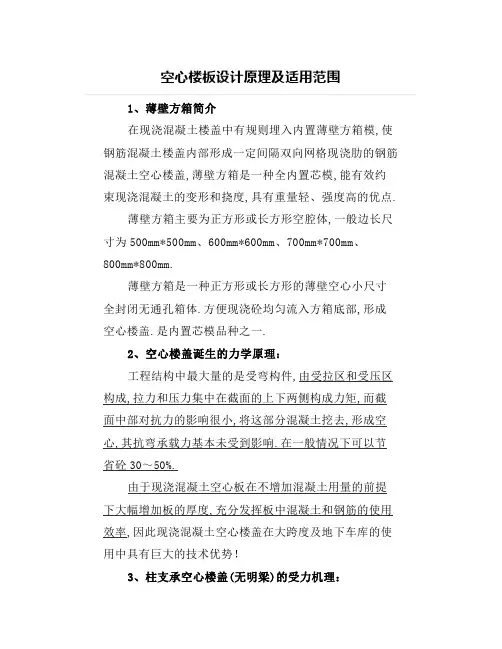

空心楼板设计原理及适用范围1、薄壁方箱简介在现浇混凝土楼盖中有规则埋入内置薄壁方箱模,使钢筋混凝土楼盖内部形成一定间隔双向网格现浇肋的钢筋混凝土空心楼盖,薄壁方箱是一种全内置芯模,能有效约束现浇混凝土的变形和挠度,具有重量轻、强度高的优点.薄壁方箱主要为正方形或长方形空腔体,一般边长尺寸为500mm*500mm、600mm*600mm、700mm*700mm、800mm*800mm.薄壁方箱是一种正方形或长方形的薄壁空心小尺寸全封闭无通孔箱体.方便现浇砼均匀流入方箱底部,形成空心楼盖.是内置芯模品种之一.2、空心楼盖诞生的力学原理：工程结构中最大量的是受弯构件,由受拉区和受压区构成,拉力和压力集中在截面的上下两侧构成力矩,而截面中部对抗力的影响很小,将这部分混凝土挖去,形成空心,其抗弯承载力基本未受到影响.在一般情况下可以节省砼30～50%.由于现浇混凝土空心板在不增加混凝土用量的前提下大幅增加板的厚度,充分发挥板中混凝土和钢筋的使用效率,因此现浇混凝土空心楼盖在大跨度及地下车库的使用中具有巨大的技术优势！3、柱支承空心楼盖(无明梁)的受力机理：柱支承楼盖受力原理同无梁楼盖完全一样.无梁楼盖是一种不设梁、楼板直接支承在柱上的板柱体系.根据柱顶是否设置柱帽,可将其分为有柱帽无梁搂盖[见图3(a)]和无柱帽无梁楼盖[见图3(b)]两种类型.有柱帽无梁楼盖的平板、柱帽和柱的混凝土同时浇灌.柱帽的设置,使平板与柱的连接较好,板的计算跨度减小,板上荷载更为有效地传递到柱上,对板和柱的受力较为有利.但是,柱帽的支模和配筋构造比较复杂,室内景观效果较差,因此,实际工程中的无梁楼盖常做成无柱帽无梁楼盖（但务必要保证冲切验算满足！）,或称为平板式无梁楼盖.这种楼盖底面平整．施工简便,室内景观效果好,可以省去吊顶,但板柱连接效果及受力方面比有柱帽无梁楼盖要差一些.从前面的讨论中可知,在无梁楼盖中,可以将楼板划分成柱上板带和跨中板带[见图4],柱上板带起着双向板肋形楼盖中梁的作用.当柱围成的板区格长边与短边边长之比不大干3时,板上的荷载是通过两个方向的柱上板带传递给墙和柱的.板柱结构的裂缝形成规律,一般在板顶面时在柱帽附近,板底时一般在跨中板带处.因此,柱帽对于荷载较大时是很有必要存在的,不仅仅是因为能减少计算跨度,降低配筋,更因为能减少板面裂缝形成和开展！4、空心楼盖的使用范围：1．大跨度和大荷载、大空间的多层和高层建筑、如：商业楼、办公楼、图书馆、展览馆、教学楼、车站、多层停车场等大中型公共建筑和工业厂房、仓库.2．需灵活间隔、或经常改变使用用途的建筑,如：宾馆、娱乐场所、住宅、公寓等.3．采用集中式空调的建筑.4．特殊隔音、保暖要求的建筑.5．有建筑层高限制的建筑,如地下车库.。
