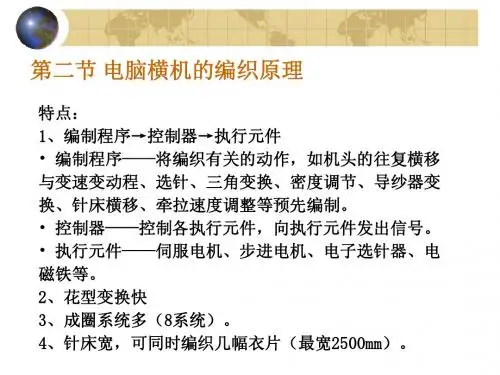

第十四讲横机的构造与编织原理

全自动电脑横机机械工作原理2011-03-02 12:06:15| 分类：电脑横机| 标签：|字号大中小订阅1、编制程序→控制器→执行元件编制程序——将编织有关的动作，如机头的往复横移与变速变动程、选针、三角变换、密度调节、导纱器变换、针床横移、牵拉速度调整等预先编制。

控制器——控制各执行元件，向执行元件发出信号。

执行元件——伺服电机、步进电机、电子选针器、电磁铁等。

2、花型变换快3、成圈系统多(8系统)。

4、针床宽，可同时编织几幅衣片(最宽2500mm)。

(一)成圈与选针机件1、舌针：为移圈针2、挺针片：与织针镶嵌在一起，挺针片受压，片踵埋入针槽，不受三角作用，织针不动。

3、中间片：位于挺针片之上，具有A、B、C三个位置A: 挺针片片踵被压入针槽不受三角作用——织针不编织;B：挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针集圈或接圈)C: 挺针片片踵从针槽中露出，可以受三角作用——织针参加编织(织针成圈或移圈)4.选针片——受电磁选针器9作用。

5.沉降片：配置：配置在两枚织针中间，位于针床的齿口部分的沉降片槽中。

排列：两个针床上的沉降片相对排列，由三角控制沉降片片踵使沉降片前后摆动。

当织针上升退圈时，前后针床中的沉降片闭合。

当织针下降弯纱成圈时，前后沉降片打开。

(二)三角系统机头内可安装1至多个编织系统，最多8个系统。

机头可以分成两个(如一个4系统机头可分为两个2系统机头)当两个机头分开时，可同时编织两片独立的衣片。

1、三角系统结构(1)挺针片起针三角(使织针上升做成集圈、成圈)(2)接圈三角2和起针三角1同属一个整体，将织针推到接圈高度。

(3)压针三角3除压针作用外，还有移圈功能。

(4)挺针片导向三角4起导向和收针作用。

(5)上、下护针三角5、6起护针作用。

移圈时，上护针三角5还起压针作用。

(6)集圈压条7和接圈压条8是作为一体的活动件，可上、下移动。

(7)选针器9由永久磁铁M和选针点C1、C2组成。

电脑横机的工作原理
横机指的是电脑主机的安装方式，即主机水平放置在桌面或其他平面上。

电脑横机的工作原理与竖机并没有根本上的区别，它们都是通过内部的硬件设备和软件系统来实现数据的处理和操作。

主要硬件设备包括处理器（CPU）、内存、硬盘、显卡、声卡等组件。

处理器是电脑的核心部件，负责执行计算机程序的指令；内存用于临时存储程序和数据，并提供给处理器快速访问；硬盘用于长期存储操作系统、应用程序和用户数据；显卡负责将计算机数据转换为可供显示器显示的图像；声卡则负责音频的输入和输出。

软件系统包括操作系统和应用程序。

操作系统是控制和管理计算机硬件和软件资源的核心软件，它通过与硬件设备交互来实现用户的命令和应用程序的运行；应用程序是用户通过操作系统来运行的具体功能软件，例如办公软件、游戏等。

当电脑横机启动时，电源会供给主机的各个硬件设备，处理器会读取主板上的BIOS（基本输入/输出系统）指令，启动并进
行自检。

接着，BIOS会加载操作系统的引导程序，将控制权
交给操作系统。

操作系统初始化各个硬件设备，并提供一个用户界面，允许用户进行各种操作。

在用户操作过程中，应用程序会通过操作系统提供的接口与硬件设备进行交互。

例如，用户在键盘上输入字符时，操作系统
会将字符传送给CPU进行处理；用户通过鼠标点击图标启动软件时，操作系统会调用相应的应用程序；用户通过界面操作移动、复制文件时，操作系统会控制硬盘进行读写操作等。

通过硬件设备和软件系统的协同工作，电脑横机能够实现数据的输入、处理、存储和输出，提供各种功能和应用，满足用户的需求。

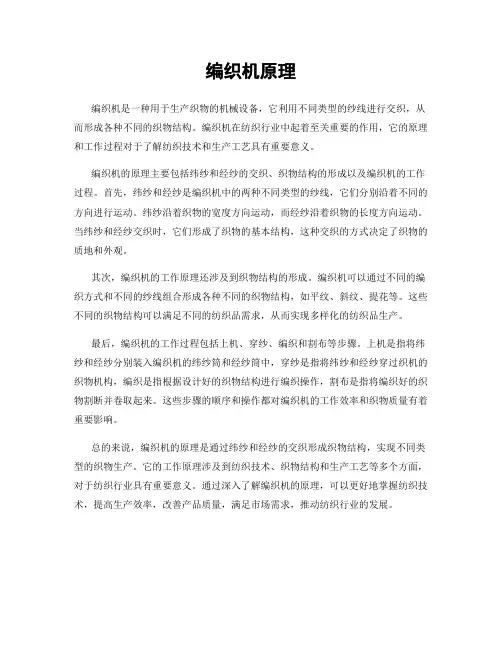

编织机原理
编织机是一种用于生产织物的机械设备，它利用不同类型的纱线进行交织，从而形成各种不同的织物结构。

编织机在纺织行业中起着至关重要的作用，它的原理和工作过程对于了解纺织技术和生产工艺具有重要意义。

编织机的原理主要包括纬纱和经纱的交织、织物结构的形成以及编织机的工作过程。

首先，纬纱和经纱是编织机中的两种不同类型的纱线，它们分别沿着不同的方向进行运动。

纬纱沿着织物的宽度方向运动，而经纱沿着织物的长度方向运动。

当纬纱和经纱交织时，它们形成了织物的基本结构，这种交织的方式决定了织物的质地和外观。

其次，编织机的工作原理还涉及到织物结构的形成。

编织机可以通过不同的编织方式和不同的纱线组合形成各种不同的织物结构，如平纹、斜纹、提花等。

这些不同的织物结构可以满足不同的纺织品需求，从而实现多样化的纺织品生产。

最后，编织机的工作过程包括上机、穿纱、编织和割布等步骤。

上机是指将纬纱和经纱分别装入编织机的纬纱筒和经纱筒中，穿纱是指将纬纱和经纱穿过织机的织物机构，编织是指根据设计好的织物结构进行编织操作，割布是指将编织好的织物割断并卷取起来。

这些步骤的顺序和操作都对编织机的工作效率和织物质量有着重要影响。

总的来说，编织机的原理是通过纬纱和经纱的交织形成织物结构，实现不同类型的织物生产。

它的工作原理涉及到纺织技术、织物结构和生产工艺等多个方面，对于纺织行业具有重要意义。

通过深入了解编织机的原理，可以更好地掌握纺织技术，提高生产效率，改善产品质量，满足市场需求，推动纺织行业的发展。

针织横机的工作原理针织横机是一种双针板舌针纬编织织机.它的三角装置犹如一组平面凸 轮,织针的针脚可进入凸轮的槽道内,移动三角,迫使织针在针板的针槽 内作有规律的升降运动,并通过针勾和针舌的动作,就能将纱线编织成 针织物.织针在上升过程中,线圈逐步退出针勾,打开针舌,并退出针舌挂 在针杆上;织针在下降过程中,针勾勾住新垫放的纱线,并将其牵拉弯曲 成线圈,同时原有的线圈则脱出针勾,新线圈从旧线圈中穿过,与旧线圈 串联起来,众多的织针织成的线圈串互相联结形成了针织物. 1,成圈过程 横机的织针将纱线编织成织物的过程称为成圈过程,成圈过程可分为退 圈,垫纱,带纱,闭口,套圈,脱圈,成圈和牵拉等 8 个阶段. (1)退圈 退圈就是将处于针勾中的旧线圈移动到针杆上,为垫放新的纱线作好准 备.在退圈过程中,织针从最低点上升到最高点,织针处于退圈阶段,退圈 后针舌被线圈刮开. (2)垫纱 垫纱就是将纱线放到针舌上,完成退圈后,织针开始下降,由于给纱机构 的配合动作,纱线便在导纱器的引导下,通过纱嘴被垫放到针勾的下面, 针舌的上面,以便织针继续下降时,针勾能可靠地勾住纱线. (3)带纱 带纱就是将垫放到针勾下面的纱线引到针勾内的过程.这一过程是依靠 织物下降来完成. (4)闭口 闭口即封闭针口,使新垫放的纱线旧线圈为针舌所隔开.不带纱过程结 束后,纱线正确地被针勾勾住,织针继续下降,落到针杆上的旧线圈沿针 杆向针头滑动,移到针舌的下面,针舌由于旧线圈的作用,开始绕针舌轴 旋转,当织针再下降时,针舌旋转盖住针勾封闭针口. (5)套圈套圈过程是从旧线圈套到关闭了的针舌上开始,而后沿关闭了针舌移到 针勾处而结束. (6)脱圈 脱圈就是线圈从针头上脱落下来的过程.当完成套圈后,织针沿三角工 作面下降,勾住新垫放的纱线穿过旧线圈,而旧线圈同时由于牵拉力的 作用,由针头处脱出. (7)成圈 成圈阶段的工作是在旧线圈脱出针头后,针勾带住新垫放的纱线穿过旧 线圈,织针再下降将纱线拉弯成新的线圈. (8)牵拉 牵拉就是为了使成圈后的新线圈得以张紧,不得脱出针勾,以进行下一 横列编织的成圈工作.牵拉是利用牵拉机构将旧线圈拉向针背,达到紧 张的目的,同时将已成形的织物引出成圈区域. 2,集圈过程 集圈是针织物组织的基本线圈结构之一,它是将旧线圈不予退圈或脱 圈,而织针继续成圈,新旧线圈集合在一起而形成的一种组织. 在横机上采用两种手段来制取集圈组织,一种是无脱圈法,一种是无退 圈法. (1)无脱圈法集圈 无脱圈法集圈是将横机的一个或前后对角的两个压针三角推上一定高 度.当要头带动三角运行时,织针上升到最高点,然后下降到闭口阶段即 不再下降,线圈关闭针舌后挂在针杆上,此时针勾勾住了新垫放的纱线. 当机头反向运行编织下一横列的织物时,织针在三角的作用下可上升到 顶点,或下降到最低点,新纱线形成悬弧退圈后与挂在针杆上的旧线圈 合并在一起共同脱圈后形成集圈. (2)无退圈法集圈 无退圈法形成的集圈又称为胖花组织,只能在胖花横机上织成.二级胖 花横机形成平行集圈,三级胖花横机可形成交错集圈.平行集圈:二级胖花横机有一个活动的挺针三角,针板上排列高脚针和 低脚针.当机头运行编织时,挺针三角退出低脚针高度,高脚针可被挺针, 继续上升至退圈,而低脚针只能升起到起针三角的顶尖处,尚横档三角 上平面行进,然后下降,线圈打开针舌后挂在针舌上不退圈,针勾同时勾 住新垫放的纱线.当机头编织下一横列的织物时,退出的挺针三角回复 原位,低脚针针舌上挂着的旧线圈与新形成的纱线悬弧共同退圈,脱圈 形成集圈.因这种集圈只在低脚针上形成,织出的集圈组织在衣片上互 相平行排列,故称为平行集圈或二级胖花. 交错集圈:三级胖花横机的活动挺针三角有两个,针板上排列高脚针,低 脚针和高脚长舌针.当上,下挺针三角共同退出低脚针高度时,织出平行 集圈组织.当上挺针三角单独退出工作位置时,织针上升到下挺针三角 位置,因长舌针针舌较长,线圈打开针舌后挂在针舌上不退圈,垫纱后,新 旧线圈集合在一起形成集圈.因此种集圈在低脚针和长舌针上形成,织 出的集圈组织在衣片上交错排列,故称为交错集圈,又称为交点网眼胖 花和三级胖花.。

电脑横机的基本结构与编织原理TY电脑横机的基本结构与编织原理电脑横机是一种机电一体化的比较先进的全自动针织机械。

1975年问世到现在已经发展到了比较完善的程度，TY电脑横机是我国唯一具有完全知识产权的全自动电脑横机，代表了我国全自动电脑横机研发的最高水平。

与普通的横机比较，具有生产效率高花型变换方便，产品属性易于控制，适编花型范围广泛等优点。

TY-252Q电脑横机简介:天元电脑横机的主要结构包括控制机构、传动机构、选针和编织机构、摇床机构、换梭机构、送纱机构、牵拉机构和机架八个部分。

1、操纵杆2、急停按钮3、键盘4、显示器5、储纱气6、信号灯7、毛纱8、机头9、梭杆 10、导纱器 11、电子挑线架 12、边线架 13、前护罩14、起底板15、侧柜一、机器的控制机构机器的控制机构包括电控箱、键盘、显示器、以及各种电器执行元件和信号传感器等。

它的作用主要是进行程序(花型、压针等控制程序)的输入.计算、控制、显示以及信号的反馈。

程序的输入途径为磁盘和USB输入。

但各类磁盘都易受外界磁场、紫外线、潮湿、温度等因素的破坏，所以存放环境一定要符合其说明书的要求，现已基本不用。

U盘输入方式有存储量大、输入速度快、操作方便等优点。

控制部分的主体是电控箱，由开关电源、信号转换及控制电路、工控计算机四类部件组成。

工控计算机储存着已输入的程序，并根据输入的程序对机器进行控制和对各种反馈信号进行处理，是控制的核心部分。

信号转换及控制电路是用于数字和模拟信号之间的转换，并解析指令控制其他电器元件的电源，具体作用详见后面电路原理部分。

监视系统为一面彩色液晶显示器，特殊机型采用彩色台式显示器。

用于来对程序的输入、修改、检测以及机器的编织过程进行实时监视。

信号反馈系统通过光敏管、霍尔元件等各种光、磁场、电场传感器提供机器所处状态或位置的各种信息(如机头计数、压针状态、摇床状态等)由控制盘运算.系统进行处理。

二、各三角装配示意如下图序名称序名称序名称序名称号号号号1 上栏针L 14 上栏针中 27 提花针上栏针L 40 选针器2 筒口调节三15 压针三角L 28 选针器 41 活动起针三角L角3 回针三角 16 起成圈三角 29 小压板l 42 提花针上栏针中14 压针三角L 17 30 活动起针三角L 43 小压板L5 移圈三角L 18 移圈三角L 31 下栏针L 44 小压板中6 眉毛三角 19 眉毛三角 32 小压板中 45 复位三角7 起成圈三角 20 接圈三角 33 提花针上栏针中46 不织压板28 接圈三角 21 移圈上栏针 34 复位三角 47 提花针上栏针中2 9 移圈上栏针22 移圈三角R 35 不织压板 48 小压板R 10 移圈上栏针 23 压针三角R 36 小压板R 49 活动起针三角R 11 压针三角R 24 上栏针R 37 活动起针三角R 50 选针器 12 回针三角中 25 筒口调节三角 38 选针器 51 下栏针R 13 筒口调节三26 回针三角R 39 下栏针中 52 提花针上栏针R角零件简图1 上栏针L2 筒口调节三角3、26 回针三角4、11、15、23 压针三角5、10、18、22移圈三角6、19眉毛三角7、16 起成圈三角 8、20接圈三角9、21移圈上栏针 12 回针三角中11 压针三角R 24 上栏针R14 上栏针中 33、47 提花针上栏针中226 回针三角R 29、36、43、48 小压板50、40、38、28 选针器 31、51 下栏针L、R30、37、41、49活动起针三角L、R 33、47 提花针上栏针中232、44 小压板中 35、46不织压板34、45 复位三角 28 提花针上栏针中127 下栏针中 30 提花针上栏针R三、选针和编织机构TY系列天元电脑横机的编织机构主要由组合织针、三角机构和选针机构组成。

电脑横机的原理电脑横机的原理是指电脑主机的工作原理。

电脑主机是电脑的核心部件，负责处理和控制各种计算任务。

它由多个硬件组件组成，包括中央处理器（CPU）、内存、硬盘、显卡、主板等。

这些硬件组件通过电路板和电缆连接在一起，形成一个完整的电脑系统。

电脑横机的工作原理可以分为硬件层面和软件层面两个方面。

在硬件层面，电脑横机的核心是中央处理器（CPU）。

CPU是电脑的大脑，负责执行各种计算任务。

它由多个核心和线程组成，每个核心都可以执行指令和运算。

当电脑启动时，CPU会从主板上的BIOS（基本输入输出系统）中读取指令，然后按照指令的要求执行相应的操作。

CPU通过总线与其他硬件组件进行通信，如内存、硬盘、显卡等。

内存是电脑横机中的另一个重要组件。

内存用于临时存储数据和程序，以供CPU 快速访问。

当电脑启动时，操作系统和其他程序会被加载到内存中。

CPU在执行任务时，会从内存中读取数据和指令，并将计算结果写回内存。

内存的速度和容量对电脑的性能有很大影响，较大的内存容量可以提高电脑的运行速度和多任务处理能力。

硬盘是电脑横机中用于存储数据的设备。

它可以长期保存数据，并且可以随时读取和写入。

硬盘通常分为机械硬盘和固态硬盘两种类型。

机械硬盘使用磁盘和读写头来存储和读取数据，而固态硬盘使用闪存芯片来存储数据。

硬盘的读写速度和容量也会影响电脑的性能。

显卡是电脑横机中负责处理图形和显示的设备。

它可以将CPU计算的结果转换为图像信号，并输出到显示器上。

显卡通常包含一个或多个图形处理器（GPU），用于加速图形计算和渲染。

显卡的性能对于图形处理和游戏运行速度有很大影响。

主板是电脑横机中连接各个硬件组件的中枢。

它提供了电源、总线、插槽等接口，使得各个硬件组件可以相互通信和协调工作。

主板上的芯片组负责控制和管理各个硬件组件的工作。

在软件层面，电脑横机的工作原理是由操作系统控制和管理的。

操作系统是电脑的核心软件，负责管理硬件资源、提供用户界面和运行应用程序。

横机的工作原理
横机的工作原理是通过一系列的装置和机械结构来实现纺纱过程。

一般来说，横机的主要组成部分包括供纱装置、牵引装置、纺纱装置和绞纱装置。

在供纱装置中，纱线被从线筒或纱锭上取下，经过张力装置和导纱装置后，进入到牵引装置中。

牵引装置利用滚筒的旋转来牵引纱线，保持其张力稳定。

这样可以避免纱线断裂或过紧过松导致纺纱质量下降。

接下来，纱线进入纺纱装置。

纺纱装置主要包括滚纱盘、卷纱轮和横风叶片。

滚纱盘通过旋转将纱线缠绕在盘上，卷纱轮将纱线从滚纱盘上抬起并传给横风叶片。

横风叶片在高速旋转的情况下，在离心力作用下将纱线拉直并拉伸。

由于横风叶片的高速旋转，纱线上的纤维会受到摩擦力的作用，导致纤维之间的结合更紧密，从而增加了纱线的强度和稳定性。

最后，纺纱装置中的纱线进入绞纱装置。

绞纱装置通过将多股纱线绞合在一起，增加了纱线的强度和稳定性。

这个过程通常通过旋转绞纱轴或利用离心力来完成。

综上所述，横机通过供纱装置、牵引装置、纺纱装置和绞纱装置的协同作用，将纱线加工成强度和稳定性较高的纺纱线。

这种纺纱线通常用于织布、织物和纺织品的制作。

横机工作原理
横机工作原理主要是通过电机驱动传动装置，使工件在水平方向上进行往复运动。

具体工作原理如下：
1. 传动装置：横机通常使用电机作为动力源，通过传动带、齿轮或链条等传动装置将电机的旋转运动转化为工件的水平往复运动。

2. 工作台：工作台是安放工件的平台，通常由耐磨材料制成。

工件放置在工作台上，随着横机的启动，工作台开始进行水平往复运动。

3. 目标工件：横机通常用于加工较长的工件，例如管材、棒材或板材等。

工件的长度可以根据实际需求进行调整。

4. 自动送料：横机还可以配备自动送料装置，可以实现对工件的自动上料和下料。

自动送料装置通常由输送带、滚轮或夹具等组成，通过电机或气动装置驱动工件的进给。

5. 控制系统：横机的运行通常由控制系统控制，控制系统可以实现对横机的启停、速度调节、往复幅度调节等功能。

控制系统还可以通过传感器检测工件的位置、长度等参数，实现精确的加工操作。

总结起来，横机通过将电机的旋转运动转化为工件的水平往复运动，实现对工件的加工。

同时，配备自动送料装置和控制系统，可以实现加工过程的自动化和精密化操作。

纬编横机工作原理
纬编横机是一种自动织布机械，主要用于制造纺织品中的织物。

它的工作原理可以简单描述为以下几个步骤：
1. 将经线和纬线分别放置在机器的经线筒和纬线筒上，经线通常由一个大型纱锭供应，而纬线则是通过一个弯曲的导线导入机器中。

2. 通过调节机器上的调整杆，使经线和纬线在一定的张力下通过织布机的机头。

3. 机头中有很多织眼，经纱和纬纱通过相互交织来形成织物。

纬线通过织眼的上下移动来穿插经线，从而实现织物中的纵横编织。

4. 在完成一行织物后，机器会自动进行下一行的编织，通过不断地重复这个过程，最终完成整个布匹。

需要注意的是，纬编横机的工作原理还涉及到一些其他的机构和控制系统，用于调整织布机的速度、停止和重新开始织布等等。

这些机构和系统都是为了确保织物的质量和生产效率。

总体来说，纬编横机的工作原理是通过经线和纬线的交织，通过织眼的运动将其编织成为织物。

这种机器的自动化程度高，能够快速高效地生产各种类型的织物。

电脑横机的基本结构与编织原理电脑横机的基本结构与编织原理TY电脑横机的基本结构与编织原理电脑横机是⼀种机电⼀体化的⽐较先进的全⾃动针织机械。

1975年问世到现在已经发展到了⽐较完善的程度，TY电脑横机是我国唯⼀具有完全知识产权的全⾃动电脑横机，代表了我国全⾃动电脑横机研发的最⾼⽔平。

与普通的横机⽐较，具有⽣产效率⾼花型变换⽅便，产品属性易于控制，适编花型范围⼴泛等优点。

TY-252Q电脑横机简介:天元电脑横机的主要结构包括控制机构、传动机构、选针和编织机构、摇床机构、换梭机构、送纱机构、牵拉机构和机架⼋个部分。

1、操纵杆2、急停按钮3、键盘4、显⽰器5、储纱⽓6、信号灯7、⽑纱8、机头9、梭杆 10、导纱器 11、电⼦挑线架 12、边线架 13、前护罩14、起底板15、侧柜⼀、机器的控制机构机器的控制机构包括电控箱、键盘、显⽰器、以及各种电器执⾏元件和信号传感器等。

它的作⽤主要是进⾏程序(花型、压针等控制程序)的输⼊.计算、控制、显⽰以及信号的反馈。

程序的输⼊途径为磁盘和USB输⼊。

但各类磁盘都易受外界磁场、紫外线、潮湿、温度等因素的破坏，所以存放环境⼀定要符合其说明书的要求，现已基本不⽤。

U盘输⼊⽅式有存储量⼤、输⼊速度快、操作⽅便等优点。

控制部分的主体是电控箱，由开关电源、信号转换及控制电路、⼯控计算机四类部件组成。

⼯控计算机储存着已输⼊的程序，并根据输⼊的程序对机器进⾏控制和对各种反馈信号进⾏处理，是控制的核⼼部分。

信号转换及控制电路是⽤于数字和模拟信号之间的转换，并解析指令控制其他电器元件的电源，具体作⽤详见后⾯电路原理部分。

监视系统为⼀⾯彩⾊液晶显⽰器，特殊机型采⽤彩⾊台式显⽰器。

⽤于来对程序的输⼊、修改、检测以及机器的编织过程进⾏实时监视。

信号反馈系统通过光敏管、霍尔元件等各种光、磁场、电场传感器提供机器所处状态或位置的各种信息(如机头计数、压针状态、摇床状态等)由控制盘运算.系统进⾏处理。

电脑横机编织原理叙述编织工作原理1、不织三角状态：常规状态选针状态：不选弹簧针停留 B 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：选针复位三角推起选针片，选针片针脚露出针板，选针器闭合直压，选针片针脚被原位压入针槽，选针片原地停留，弹簧针针脚停留在B 位，并被不织压片连带长针针脚压入针槽，编织针组不出针，因此针组不进入编织工作。

2、编织三角状态：中山导块进入工作，翻针导块退出工作，吊目、接针压片进入工作选针状态：预选弹簧针被推致H 位，二次选弹簧针被推致A 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：（1）予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位，予选完成。

（2）予选出选针片再次经选针器选出，选针片针脚再被选针推针三角推升，选针片推动弹簧针致A 位，编织针组下针脚在蝶山斜面作用下编织针组沿走针轨迹上升到中山导块顶点，此时舌针升致3/4 高，旧线圈滑过针舌致针杆，编织针组沿走针轨迹向下运动，纱线垫入，线圈推动针舌使其关闭，旧线圈经针舌上方滑针头，在度目三角斜面走针轨迹推压下，编织针组下针脚致度目三角下向压针面，旧线圈翻转脱落新线圈完成，编织完成。

3、吊目三角状态：中山导块进入工作，吊目压片进入工作，翻针导块退出工作，接针压片退出工作选针状态：弹簧针被推致H 位针组名称：选针片、弹簧针，长针加舌针称为编织针组工作原理：予选；选针复位三角推起选针片，选针片针脚露出针板，选针器打开（斜向抬起），选出选针片。

选出选针片针脚露出针板，针脚被选针导针三角推升，选针片推动弹簧针致H 位。

编织针组下针脚在蝶山斜面作用下，编织针组沿走针轨迹上升到中山导块水平导向槽，经过吊目压片弹簧针针脚连带长针针脚压入针槽，长针针脚脱离导向作平行运动。

吊目压片结束对弹簧针针脚的控制，针脚弹出，长针针脚落入中山导块水平导向槽，在度目三角斜面走针轨迹推压下，纱线垫入，编织针组下针脚致度目三角下向压针面，吊目完成。
