AB变频器的性能及参数

A-B变频器培训资料AB 变频器培训资料一、AB 变频器简介AB 变频器，作为工业自动化领域中常用的电力控制设备，以其高效、稳定和精准的调速性能，在众多行业中得到了广泛的应用。

它能够将固定频率的电源转换为可调节频率和电压的输出，从而实现对电机转速的精确控制，满足不同生产工艺的需求。

二、AB 变频器的工作原理要理解 AB 变频器的工作，首先需要明白其基本原理。

简单来说，AB 变频器通过对输入的交流电源进行整流，将其转换为直流电源。

然后，再通过逆变电路将直流电源转换为频率和电压均可调节的交流电源，输出给电机。

在这个过程中，变频器内部的控制器会根据设定的参数和反馈信号，精确地控制逆变电路中功率器件的导通和关断时间，从而改变输出电源的频率和电压，实现对电机转速的调节。

三、AB 变频器的主要组成部分1、整流单元负责将输入的交流电源转换为直流电源。

常见的整流方式有二极管整流和可控硅整流。

2、滤波单元对整流后的直流电源进行滤波，以减少电压波动和纹波，提供稳定的直流电压。

3、逆变单元这是变频器的核心部分，由多个功率器件（如 IGBT）组成。

通过控制功率器件的开关状态，将直流电源转换为交流电源。

4、控制单元包括硬件和软件两部分，负责接收各种输入信号（如速度给定、电机反馈等），进行运算处理，并输出控制信号来控制逆变单元，实现对电机的调速控制。

5、驱动单元为逆变单元中的功率器件提供驱动信号，确保其正常工作。

6、保护单元用于监测变频器的工作状态，如过流、过压、过热等，并在出现异常情况时及时采取保护措施，以保护变频器和电机的安全。

四、AB 变频器的参数设置正确设置变频器的参数是确保其正常运行和满足工艺要求的关键。

以下是一些常见的参数设置：1、基本参数电机参数：如电机额定功率、额定电压、额定电流、额定转速等。

变频器额定参数：变频器的额定容量、额定输入电压、额定输出电压等。

2、控制参数控制方式：选择合适的控制方式，如 V/F 控制、矢量控制等。

AB变频器参数及修改方法1.频率范围：AB变频器可以用于调节电机的频率范围。

通常，它可以调节的频率范围在0-60Hz之间，但一些特殊型号可以调节的频率范围可达到0-400Hz。

2.输出电压：AB变频器可以调节输出电压，从而控制电机的转速和扭矩。

一般来说，根据电机的额定电压和负载需求，可以将输出电压调整到电机所需的合适水平。

3.起始扭矩：AB变频器可以调节起始扭矩，即电机在起动过程中的初始输出扭矩。

这个参数的调整可以避免电机起动时的冲击和过载。

4.加速时间：AB变频器可以调节电机从静止状态加速到额定转速所需的时间。

该参数的调整可以根据负载需求和设备安全要求进行。

5.减速时间：AB变频器可以调节电机从运行状态减速到静止所需的时间。

这是为了确保设备能够安全停止运行。

6.过载保护：AB变频器可以设置过载保护功能，当电机负载超出额定范围时，可以通过减小输出电压或频率来保护电机。

以上是AB变频器的一些主要参数及修改方法的说明。

下面是修改AB变频器参数的方法：1.进入参数设置模式：根据AB变频器的型号和说明书，通过按下相应的按钮或在控制面板上选择相应的菜单进入参数设置模式。

2.选择参数：在参数设置模式下，通过按下或选择相应的按钮或菜单，选择要修改的参数。

3.修改参数值：通过增大或减小参数值来修改参数。

一般来说，AB 变频器的控制面板上会有相应的数字键盘或旋钮，用于设置参数值。

4.保存修改：修改参数后，通过按下保存按钮或选择保存菜单，将修改的参数值保存到AB变频器的内存中。

5.测试效果：修改完参数后，将AB变频器连接到电机和负载上，进行测试以确保参数修改的效果。

6.调整参数：根据测试结果，如果需要进一步调整参数，可以重复上述步骤，直到达到所需的效果。

需要注意的是，在修改AB变频器参数时，应参考AB变频器的操作手册，并遵循相应的安全操作规程。

此外，根据负载需求和设备安全要求，应对参数进行适当调整，并确保修改后的参数值可以满足设备的工作要求和性能指标。

AB起升参数表优化步骤：先设置电机铭牌和49组参数——再设53和80组参数——然后361-366设为0 ——61为2——手动打开制动器——起动电机按钮。

等到61为0时，优化完成。

再设199=1保存。

变频器断电在设置其他参数，输其它参数前196设为2。

ESC+ ALT + +/-进入参数表。

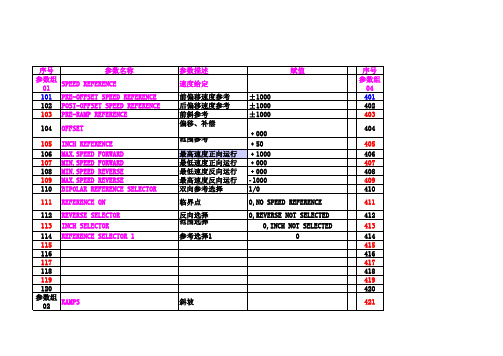

参数号参数值参数名称说明Motor control:电机控制41Motor NP Volts电机铭牌电压42Motor NP FLA电机铭牌满负载电流43Motor NP Hertz电机铭牌频率44Motor NP RPM电机铭牌每分钟转速45Motor NP Power电机铭牌功率48 1.8Motor OL Factor电机过载倍数496Motor Poles电机磁极对数P=60f/n534Motor Cntl Sel电机控制方式选择 4为FVC矢量控制5555HZ Maximum Freq设置变频器输出频率最大值56bit5,8=1Compensation补偿：使能禁止校正功能 BIT5=1电动机线反向 BIT8=1571Flux Up Mode磁通建立方式 1为自动 0为手动580.07xp Flux Up Time磁通建立时间：当57设为0时，该项得设置，为电机铭牌功率的0.007倍611,2Autotune自整定电机优化:静态为1，动态为2Speed control:速度控制790Speed Units速度显示单位 0为HZ 1为RPM801Feedback Select反馈选择 1为滑差补偿 用户需要紧密速度控制并带有编码器的场合3encoder3为带编码器的场合 带编码器时必须设为3 415组可以看编码器的速度814Minimum Speed最小速度8250Maximum Speed最大速度832Overspeed Limit超速限制值按9011Speed Ref A Sel速度基准A选择 11为预置速速19311Speed Ref B Sel速度基准B选择 11为预置速度1变频器面板中间会出现数字框1017一档 001根据程序设定10250四档 010根据程序设定输入103010420二档 100根据程序设定此时面板第一排是参数组名41105010635三档 110根据程序设定修改参数：按数字键或上下键将修改的参数数值输入1070要修改或查看改其它参数组按1402Accel Time 1加速时间1Dynamic control 动态控制1422Decel Time 1减速时间1修改56组和238组参数时，先进行上述操作进入该组参数1465S Curve %S曲线时间 设置减速时间和减速时间的百分比153-300%Regen Power Limit 再生能量限制值 设置电机传送到直流母线所允许的最大功率限制值按切换至对应组数，如bit51551Stop Mode A停机模式A:1为斜坡运行1613Bus Reg Mode A母线调节器模式A:3为动态制动以上任何步骤中都可按返回上步操作1631DB Resistor Type动态制动电阻类型：1为外部电阻器294.010Control SW Ver控制软件版本Utility 实用1962Param Access Lvl参数访问级别 1为高级 2为保留 3为风机/泵 4为高级风机/泵变频器报故障时的面板显示如：1971Reset To Defalts恢复至缺省值 1为工厂设定值（参数196,201,202,600除外）1991Save To User Set保存到用户参数组238bit8,12=1Fault Config 1故障组态1 BIT8=1为内部相丢失使能 BIT12=1为外部相丢失使能2401Fault Clear1为清除故障 2为清除故障列表该故障代码为F5，参照变频器说明书第4章查看故障代码对应的故障原因和处理方法解决问题3618Digital In1 Sel数字量输入1选择 8为正向运行3629Digital In2 Sel数字量输入2选择 9为反向运行3630Digital In3 Sel数字量输入3选择 0为未使用36417Digital In4 Sel数字量输入4选择 速度选择336516Digital In5 Sel数字量输入5选择 速度选择236615Digital In6 Sel数字量输入6选择 速度选择13804（600相关）Digital Out1 Sel数字量输出1选择 4 为运行3841Digital Out2 Sel数字量输出2选择 1 为故障3881Digital Out3 Sel数字量输出3选择 1 为故障5451000输入相丢失检测54650输出相丢失检测Input&Output 输入与输出变频器面板按顺序按面板上的ESC+ ALT + +/-进入参数表。

引言：AB变频器是一种用于调节电动机转速的电子装置。

它通过改变电源频率和电压，实现电机的无级调速，广泛应用于工业生产中。

本文将详细介绍AB变频器的使用说明，包括安装、接线、参数设置、故障排除等方面的内容，以帮助用户正确安装和操作AB变频器，提高设备的性能和效率。

概述：AB变频器是一种能够通过改变电源频率和电压来控制电动机转速的设备。

通过调整变频器的参数设置，用户可以实现电机的无级调速，满足不同工况下的运行需求。

由于其调速范围广、控制精度高、响应速度快等优点，AB变频器在各个行业中得到了广泛应用。

正文内容：一、安装1.选择合适的安装位置：根据AB变频器的尺寸和散热要求，选择一个通风良好、温度适宜、无振动和腐蚀性气体的地方进行安装。

2.检查电源和负载：在安装前，务必检查电源电压和变频器额定电压是否一致，并检查负载设备的参数和接线是否符合要求。

3.固定AB变频器：使用适当的螺栓和支架将AB变频器固定在安装位置上，确保其牢固和稳定。

二、接线1.连接电源：根据安装手册的图纸和说明，正确接入电源线。

注意确认接线是否牢固，以及是否符合电器安全标准。

2.接入控制信号：将控制信号线与AB变频器的输入端子连接，确保信号线的接线正确，信号传输的稳定。

3.连接电机：将电机的输出线与AB变频器的输出端子连接，根据电机类型选择正确的接线方式，确保接线牢固可靠。

三、参数设置1.基本参数设置：根据设备的需求，设置变频器的基本参数，包括额定电压、额定电流和功率等。

2.运行参数设置：设置运行频率、限制电流、过载保护等参数，以满足电机的运行需求，并确保安全运行。

3.控制方式设置：根据实际需求，选择合适的控制方式，如恒流控制、焊接控制等，设置相应的参数。

4.故障保护设置：设置变频器的故障保护参数，包括过载保护、过热保护、短路保护等，确保设备的安全性和可靠性。

5.网络通信设置：如果需要通过网络进行远程监控和控制，设置相关的网络通信参数，确保数据传输的稳定和安全。

AB变频器使用说明1. 引言1.1 目的本文档旨在提供关于AB变频器的详细使用说明，以帮助用户正确、安全地操作该设备。

2. 变频器概述AB变频器是一种用来控制电机转速和运行方式的装置。

它通过改变输入电源的电压和频率，实现对输出功率进行调节。

3. 安装与连接3.1 设备准备在开始安装之前，请确保已经阅读并理解了相关产品手册，并具备相应技术知识。

3.2 硬件连接a) 将主要电源线路接入到AB变流驱动系统中；b) 连接外部信号线路（如传感器等）至适当位置；c) 按照指示将所有必需组件插入合适端口上。

4．参数设置及功能配置设置各项参数值以满足特定工作条件：a）基础参数：包括最大/最小转速、过载能力等；b）高级功能：根据需要启用或禁用某些附加功能；5．故障排除当出现问题时，可以按以下步骤进行故障排查：a）检查是否有错误代码显示;b）检查电源和信号线路是否连接正确；c）参考故障代码手册进行问题诊断。

6．维护与保养为确保AB变频器的正常运行，应定期对其进行维护和保养：a) 清洁设备表面，并及时清除灰尘或杂物；b) 定期检查各部件的紧固情况并重新拧紧螺丝等；7. 注意事项在使用AB变频器过程中，请注意以下几点：a) 避免在高温、潮湿或有爆炸性气体环境下使用该设备；b) 确保输入电压符合要求，并遵循相关安全操作规范；8. 法律名词及注释- AB：指代本文档所描述的特定品牌“AB”。

- 变频器：也称作交流调速装置，用于控制驱动系统输出功率。

9. 附件1）产品手册（PDF格式）提供了更详细关于AB变频器功能配置以及参数设置方面信息。

罗克韦尔AB（PowerFlex400系列）变频器常用参数：一：与参数相关的功能键：上电时，最后一次用户选择的显示组参数编号短暂地闪烁显示，然后显示成该参数的当前值。

按一次ESC键将显示上电时的显示组参数编号，再次按ESC键进入参数编辑组菜单，组菜单字母将会闪烁，此时SeL键可以用于左右位移，上下键用于改变参数值或参数组编号。

回车键可确认并保存更改的参数值，参数保存后连续按两次ESC键退出参数编辑画面。

参数菜单共有7类分别为：b基本显示组（只读）、P基本编程组、t控制端子编程组、C通迅组、A高级编程组、R辅助继电器编程组、d高级显示组。

二：控制回路端子功能：R1-R2-R3：1#继电器R4-R5-R6：2#继电器01-04：停止/功能丢失02-04：起动/正转03-04：方向/反转05~08-04：多功能输入1~411：SRC灌电流模式时+24v电源端12-13-14电位器模拟（1~10k）13-14模拟量输入1（Al1）15/16-14：模拟量输岀1（Ao1）/2（Ao2）17-18：模拟量输入2（Al2）19-10：光耦合输岀（19接正极）注：电路板上的四个拔动开关AO1、AO2、Al1和Al2分别对应模拟量输出1、2和模拟量输入1、2是选用电压模式还是电流模式。

三：常用参数：b基本显示组（只读）：*1*b001/002：输出/命令频率*2*b003/004：输出电流/电压*3*b007：最近一次故障代码P基本编程组：*1*P033：电机过载电流设定*2*P034/035：频率下/上限*3*P036/C108：第一/第二运转命令来源。

《0：面板控制；1：三线制；2/3/4/6：二线制普通级/灵敏级/高速级/使能级；5：通迅控制。

（注：当P036设为以上1、2或4时，只有上升沿脉冲才能触发，而设为3或6时为开关型连续扫描触发。

）》*4*P037：停车方式：《0/1/2/3：斜坡/自由惯性/直流制动/自动直流制动，同时“停止”命令均可复位激活的故障；4/5/6/7：斜坡/惯性/直流制动/自动直流制动》*5*P038/C109：第一/第二频率命令来源：《0：键盘；1：由参数A142设定（由多功能输入端子外接按钮作加或减频率时P038必须设为1，也叫MOP功能。

AB变频器使用说明一、AB变频器简介二、AB变频器的基本功能1.频率调节：通过变频器的正反按钮或旋转按钮可以调节输出频率，范围一般在0-50Hz之间，可以适应不同工况的要求。

2.转速控制：通过频率调节可以改变电机的转速，实现精确的转速控制，适应不同机械和工艺需求。

3.转矩控制：AB变频器可以根据负载情况实现转矩控制，避免过载或过压现象的发生。

4.过载保护：当电机运行过程中超过额定负载时，变频器会自动检测并停止运行，避免设备损坏。

5.短路保护：当系统发生短路时，变频器会自动切断电源，保护电机和变频器不受损坏。

6.过温保护：当变频器内部温度过高时，会自动停止运行，待温度下降后再重新启动，以保证设备的安全运行。

7.过电压保护：当输入电源的电压超过额定值时，变频器会自动停止工作，以避免设备损坏。

8.欠电压保护：当输入电源电压过低时，变频器会自动切断输出，避免设备无法正常工作。

三、AB变频器的使用步骤1.将变频器正确地安装在合适的地方，并将输入电源与变频器连接好。

2.将电机与变频器的输出端口连接好，确保连接牢固可靠。

3.打开输入电源，变频器会进行自检，待自检完成后，可以进行参数设置。

4.根据实际需要，通过变频器的控制按钮或显示屏上的菜单，设置所需的频率、转速和转矩等参数。

5.按下变频器的启动按钮，变频器会根据设置的参数开始工作，电机开始转动。

6.在工作过程中，可以根据需要随时调整变频器的频率和转矩，以适应不同的工况需求。

7.在停止使用时，先将变频器的频率调到最低，确保电机停止转动后再切断电源。

四、AB变频器的使用注意事项1.安装时，要确保变频器与电机的连接可靠，避免因松动而造成电机故障。

2.在设置参数时，要根据实际需求和工作条件进行合理的设置，避免因参数错误造成设备损坏。

3.在使用过程中，要避免频繁启动和停止变频器，以免影响设备寿命。

4.在运行过程中，应注意观察变频器的工作状态和参数是否正常，如有异常及时停机检查处理。

AB 变频器操作说明AB 变频器操作说明1、引言本操作说明旨在提供 AB 变频器的详细操作指南，以帮助用户正确、安全地使用变频器。

请仔细阅读本文档，按照说明进行操作。

2、变频器概述2.1 产品介绍AB 变频器是一种用于控制交流电动机转速和输出电流的装置。

它采用先进的调速技术，可广泛应用于工业自动化领域。

2.2 主要特点- 高效节能：AB 变频器有效提高了电机的效率，并能根据负载需求进行自动调整，以达到节能目的。

- 功能强大：AB 变频器具备多种调速方式和功能，如PID 控制、多点速度预设、故障诊断等。

- 易于操作：AB 变频器具备友好的用户界面和简化的操作流程，可快速上手使用。

3、安全操作3.1 注意事项- 在操作变频器之前，请确保已断开电源，并确认电源指示灯已熄灭。

- 仅由专业人员进行变频器的安装和维修，以避免因错误操作而导致安全事故。

- 避免将电动机过载，以免变频器过热或损坏。

如需超过额定负载运行，请进行合理的热保护措施。

3.2 维护与保养- 定期检查变频器的电源线、控制线缆等连接是否牢固，如发现松动或损坏，应及时修复。

- 定期清洁变频器的散热器和风扇，确保良好的散热效果。

4、变频器操作指南4.1 启动与停止- 启动：将电源接通后，按下启动按钮，变频器将开始工作，并将电能转换为机械能输出给电动机。

- 停止：按下停止按钮，变频器将停止输出电能，并切断电动机的电源。

4.2 调速操作- 速度调节：通过旋转调速旋钮或输入数字值，可以实现变频器对电动机转速的精确调节。

- 多点速度预设：根据工艺要求，可以预设多个转速点，并通过外部输入信号实现自动切换。

5、故障诊断与排除5.1 常见故障- 过载保护：当电动机超过额定负载时，变频器会自动停机保护，此时应检查负载情况，适时减负。

- 过热保护：在高温环境下运行时，变频器可能会过热保护，建议停机降温后再启动。

5.2 故障代码解读- E01：过载故障，建议检查负载情况和电动机运行参数。
