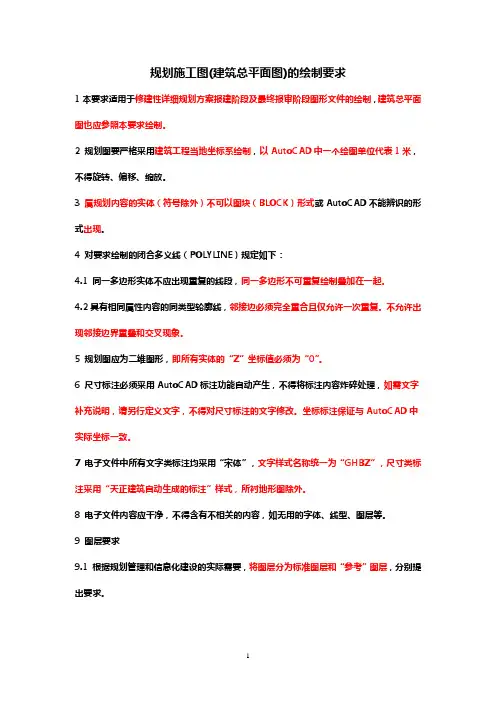

规划施工图(建筑总平面图)的绘制要求1本要求适用于修建性详细规划方案报建阶段及最终报审阶段图形文件的绘制，建筑总平面图也应参照本要求绘制。
2 规划图要严格采用建筑工程当地坐标系绘制，以AutoCAD中一个绘图单位代表1米，不得旋转、偏移、缩放。
3 属规划内容的实体（符号除外）不可以图块（BLOCK）形式或AutoCAD不能辨识的形式出现。
4 对要求绘制的闭合多义线（POLYLINE）规定如下：4.1 同一多边形实体不应出现重复的线段，同一多边形不可重复绘制叠加在一起。
4.2具有相同属性内容的同类型轮廓线，邻接边必须完全重合且仅允许一次重复。
不允许出现邻接边界重叠和交叉现象。
5 规划图应为二维图形，即所有实体的“Z”坐标值必须为“0”。
6 尺寸标注必须采用AutoCAD标注功能自动产生，不得将标注内容炸碎处理，如需文字补充说明，请另行定义文字，不得对尺寸标注的文字修改。
坐标标注保证与AutoCAD中实际坐标一致。
7 电子文件中所有文字类标注均采用“宋体”，文字样式名称统一为“GHBZ”，尺寸类标注采用“天正建筑自动生成的标注”样式，所衬地形图除外。
8 电子文件内容应干净，不得含有不相关的内容，如无用的字体、线型、图层等。
9 图层要求9.1 根据规划管理和信息化建设的实际需要，将图层分为标准图层和“参考”图层，分别提出要求。
9.2 标准图层为规定性内容，图层名称、实体类型、线型、颜色等必须遵循《规划图标准图层分类规定》（附表1）的要求，各规定图层上只能放置规定的数据内容，不得出现与本图层无关的数据内容。
9.3 其它图层的设置，为实现作图标准的统一，图层名称、实体类型、线型、颜色等也应大多遵循《规划图“参考”图层设置表》（附表2），同一类型的数据内容必须放置在同一个图层中。
9.4 “0”图层中除了可以作为插入图块的基准层以外，不能存放任何其他数据；10 规划图内容参考以下要求10.1 最终报审成果电子文件由三个文件组成：标准成果图、规划总图、地下建筑平剖面详图。
建设工程规划报建图纸编制规则（试行）1 一般规定(1) 本规则适用于申领《方案审定意见书》和《建设工程规划许可证》的报建图纸，不包括规划许可要求提交的其他材料。
(2) 本规则不适用于零星建设工程规划许可和私房翻建工程规划许可。
(3) 编制单位应具备相应的设计资质并由注册建筑师主持设计。
(4) 建设单位、设计单位应确保建设工程规划报建图纸的真实性和准确性。
确保填报指标与图纸的实际指标严格一致，纸质文件与电子文件严格一致。
(5) 凡在规划审查中发现以下情况，情节轻微的，退回重新报审；情节严重的，除作退案处理，还将视情况对建设单位和设计单位作出警告、通报建设局、在媒体和网站上通报批评等处理：①虚报建筑面积、容积率、建筑密度、绿地率、停车等经济技术指标；②纸质图件与电子文件不一致；③虚报日照间距，造成自身或相邻建筑不满足日照要求的；④建筑效果图弄虚作假，与平面、立面明显不对应的；⑤施工图设计过程中未经批准对已审批的方案随意改动的。
2 图纸要求2.1 申领《方案审定意见书》的报建图纸要求2.1.1 装订和份数要求(1) 报建图纸一般图幅为A3，装订成册，一式两份；(2) 与纸质文件严格一致的光盘1份：加贴标签并进行包装，在光盘本身及包装袋（盒）上分别标注项目名称、建设单位、建设地点、方案日期等；(3) 工程总平面图一式五份（审查通过后返还四份,供建设单位报其他部门审批使用）。
2.1.2 印章要求应在文本扉页中标明：(1) 建设单位名称、盖建设单位的印章；(2) 具备资质的设计单位名称、出图章和注册建筑师资格章；(3) 其他顾问公司单位名称、印章。
2.1.3 设计说明及分析图对于较大规模的建设工程，应进行设计分析及专项规划：(1) 图纸为彩图，图幅为A3打印纸，图纸比例适中；(2) 标明图纸要素：图名、指北针、比例尺、图例、图标等；(3) 图纸应当清晰、完整反映下列内容：①设计说明：包括方案特色构思、用地功能布局、建筑空间布局、环境景观设计、公建项目布局等；②区位分析；③现状分析：包括现状地形、现状建筑、现状环境等；④绿地系统规划：包括绿地总面积、绿地分类、绿地布局等；⑤道路交通系统规划：包括路网结构、道路分级、停车场库布局、停车设置标准、规划设置的停车泊位数等；⑥竖向规划：竖向规划构思、室内外地坪标高设计、道路坡度、坡向、标高设计及地面排水坡向设计等；⑦分期实施规划。
建筑报批设计深度标准要求（参考）一、总则1.根据目前市各区最新报批的资料情况要求，新区建设报批要求在市四个区中报建要求最高。
2.新区要求报批的图纸按以下图纸要求既可，但一旦总图和文本报批规划局确认改章并规划公示通过，就无法进行修改。
规划局要求规划方案报批，建筑方案报批，建筑报建图应一致。
如果有局部修改，要重新规划报批走审批流程，重新公示，浪费建设周期。
3.鉴于以上要求，设计从开始阶段就要严谨，从规划控规要求，日照要求，供电公司要求，自来水公司要求，电信公司要求，水利部门要求，人防部门要求，建设局配套停车指标控制要求、太阳能节能要求等一系列基础资料要掌握到位，设计才能展开，才能合理有效控制进程。
二、总图1. 图名：XXX（项目名）建设工程设计总平面图2. 比例：1:500或1:10003. 标注:（a）.用地红线: 用地范围控制红线，多、高层建筑控制线（红线），河道控制线（蓝线），绿化控制线，地下建筑控制线，围墙控制红线，高压走廊（微波走廊）控制线标注。
按（b）.周边道路宽度标注（含人行道）（c）.新建建筑退红线距离（d）.新建建筑退让已有建筑距离（e）.新建建筑间距离（f）.建筑外轮廓尺寸（g）.建筑零标高绝对标高及相对标高（与日照分析一致）（h）.竖向设计标高，道路及地形高差标高（i）.道路交叉点坐标（j）.建筑角点坐标4. 现势地形图及周边已报批通过方案总图作为报批总图底图5. 总图应表达所有公建配套用房位置及大小6 .总图填色标准（a）: 公建——红（b）: 住宅——黄（c）: 绿化——绿色（自定）（d）:水景——蓝色（自定）（e）:道路边线——黑色（f）:规划局供各类控制线保持原状7. 周边道路完整名称8. 标注样式及字体所有文字大小基于1:1000，其他比例按比例相应放大9. 规划局提供相应时期的经济技术指标表格（格式见附件）10. 标识建筑出入口11. 表示消防车道及消防登高场地12. 表示机动车及非机动车出入口三、规划局建筑报审表格（四表）四、建筑方案节能报审表及节能专篇报建一、总图1.图名：XXX（项目名）建设位置核准图2.比例：1:500或1:10003.标注a.核准红线，建筑控制线（红线），河道控制线（蓝线），绿化控制线，地下建筑控制线，高压走廊控制线标注b.周边道路宽度标注（含人行道）c.新建建筑退红线距离d.新建建筑退让已有建筑距离e.新建建筑间距离f.建筑外墙边尺寸g.建筑轴线及轴号，放线坐标点（电子图中表示，不用打印）,标注至少一个干挂饰面坐标（要打印）h.建筑零标高绝对标高及相对标高（与日照分析一致）i.竖向设计标高，道路及地形高差标高j.道路交叉点坐标4.现势地形图及周边已报批通过方案总图作为报批总图底图5.总图应表达所有公建配套用房位置及大小6.总图填色标准公建——红住宅——黄道路边线——绿色其他非报建内容不用填色（报建项目配套地面车位填色）7.周边道路完整名称8.标注样式及字体所有文字大小基于1:1000，其他比例按比例相应放大8.规划局提供相应时期的经济技术指标表格（格式见附件）9.标识建筑出入口10.表示消防车道及消防登高场地11.表示机动车及非机动车出入口12.计算绿化率的填色面积框应单独拎出来，并有剖面标高表示，满足1米5的覆土要求。

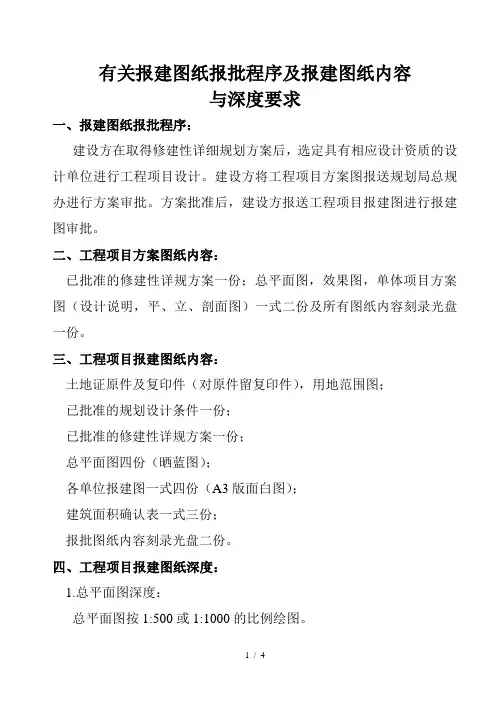

有关报建图纸报批程序及报建图纸内容与深度要求一、报建图纸报批程序：建设方在取得修建性详细规划方案后，选定具有相应设计资质的设计单位进行工程项目设计。
建设方将工程项目方案图报送规划局总规办进行方案审批。
方案批准后，建设方报送工程项目报建图进行报建图审批。
二、工程项目方案图纸内容：已批准的修建性详规方案一份；总平面图，效果图，单体项目方案图（设计说明，平、立、剖面图）一式二份及所有图纸内容刻录光盘一份。
三、工程项目报建图纸内容：土地证原件及复印件（对原件留复印件），用地范围图；已批准的规划设计条件一份；已批准的修建性详规方案一份；总平面图四份（晒蓝图）；各单位报建图一式四份（A3版面白图）；建筑面积确认表一式三份；报批图纸内容刻录光盘二份。
四、工程项目报建图纸深度：1.总平面图深度：总平面图按1:500或1:1000的比例绘图。
总平面图按国家《总图制图标准》执行。
总平面图中要求标注用地边界坐标，拟建建筑物外总尺寸及交点坐标，拟建建筑物退界距离、退红线距离、楼间距离；标注拟建建筑物名称、层数；经济技术指标、拟建建筑建筑面积汇总表。

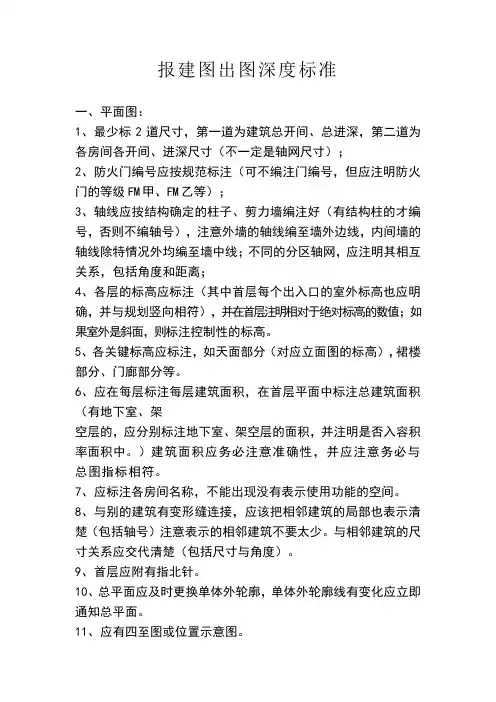

2.单体报建图纸深度：单体报建图纸为A3版图；报建图应满足相应国家规范要求。
图纸包括：封面、已审批签字的效果图、设计说明，各层平面图、各立面图、剖面图。
图纸深度基本达到施工图深度，立面图总应标注外墙面颜色、材料、做法。
3.总平面图及单体报建图均加盖设计单位出图章及注册建筑师章。
4.将以上图纸刻录光盘二份（其中一份作公式小样时交于工程规划科）。
开封市规划局总规办二〇一一年一月建筑面积确认表要求：1.本表按项目一楼一表对应填报，一式三份。
2.设计单位报送施工图电子文档一份。
3.设计单位在本表左上角加盖公章。
各设计单位对其提供的建筑面积确认表中的各项内容的准确性及真实性负责。
注册建筑师章：年月日建筑面积确认表要求：[公建及工业项目]1.本表按项目一楼一表对应填报，一式三份。
2.设计单位报送施工图电子文档一份。

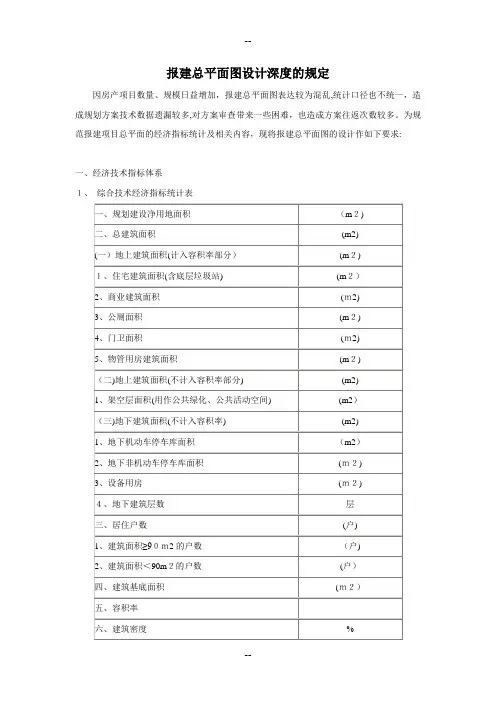

报建总平面图设计深度的规定
因房产项目数量、规模日益增加，报建总平面图表达较为混乱,统计口径也不统一，造成规划方案技术数据遗漏较多,对方案审查带来一些困难，也造成方案往返次数较多。
为规范报建项目总平面的经济指标统计及相关内容，现将报建总平面图的设计作如下要求:
一、经济技术指标体系
１、综合技术经济指标统计表
２、宅套型统计指标
注:有户内花园的应参照阳台单列，但应以全面积计入户型建筑面积。
3、住宅机动车停车位统计表
4、住宅类型示意图(外墙轮廓线,外包尺寸应包括阳台、凸窗等）（附图如下）
5、日照分析
计算纬度太阳方位角
日照标准日:大寒日
日照时数：8:0０-１6：0０
日照分析结论:有不满足自身日照要求的,应注明户数、以及所占户数比值。
二、总平面图上设计深度在符合国家相关规定的前提下，应重点明确的配套设施:
1、物管用房位置及面积；
2、垃圾房或垃圾收集点位置及面积;
3、公厕位置及面积;
４、门卫位置及面积；
５、自行车库位置及面积；
６、地面停车位位置、尺寸及数量;
７、主要出入口位置及宽度；
8、底层架空层面积用途明确为：
①底层架空活动用地；②底层架空自行车位。
９、地下车库轮廓线;
１0、幼儿园、生活市场及社区用房等配套设施;
11、化粪池、配电房、消防水池的位置;
12、建筑高度；
13、住宅类型；
１4、围墙位置;
15、用地周边现状地形、高程等；有自身日照未达到规定要求的,应标注户型所在位置、层数、户数。
