屋面虹吸排水施工方案

虹吸式排水屋面施工方案编制：审核：审批：陕西省某建筑工程公司陕西某矿区办公楼项目部二00八年元月十日一、工作原理虹吸雨水系统工作原理，利用建筑物的高度做为产生虹吸的动力，在工作时管道内部的压力小于外界大气的压力因此形成局部的真空，从而产生虹吸现象，利用虹作用，该套系统可以在不需要坡度的情况下以惊人的速度排清屋面的积水，该系统广泛的应用在各种形式的建筑物。

它由专用雨水斗，管道及管件，固定装置，专业软件和虹吸专用消能井等部分组成。

二、工作过程通过将局部雨水斗底降低，并且增加挡流片防止空气进入，在很小的屋面积水情况下形成虹吸现象，达到12L/S的排量，斗前局部水深办需33㎜就够了。

此种方式能够加速屋面排水系统虹吸现象的形成，控制并降低屋面积水的高度，形成稳定虹吸雨水状态。

三、虹吸式雨水系统应用的优点1、水平管道无需坡度——节省吊顶空间，无需牺牲层高。

2、管道质量轻，可以预制安装——现场施工量大大减少。

3、管道管径很小——节约公共管道井的空间，能够增加更多的可用面积。

4、不用预留安装空间——不占用建筑内部可用空间。

5、管道具有自洁能力。

6、管材采用可回收性环保材料，支持绿色建筑理念。

7、广泛适用于各种用途，各种屋面的建筑物。

8、更少的雨水斗和立管，一根立管可带10个雨水斗，雨水斗江水面积大。

9、相对重力式雨水系统排水效率更高，屋面的雨水荷载被控制在很小的范围内。

四、施工工艺预制管材——定型安装（如下图所示）安装特点：1、装配快2、更少的紧固点3、系统所有的震动及管道应力均由紧固系统吸收，对建筑结构无任何影响。

4、适合预制5、导向管卡及锚固管卡配合适用。

虹吸雨水施工方案虹吸雨水施工方案1. 施工前的准备工作a. 分析地形和降雨情况，确定采集雨水的最佳区域。

b. 清理并修复屋顶，确保正常的雨水流动。

同时，在屋顶上设置雨水收集装置，如雨水收集篦子或雨水收集管。

c. 安装下水道系统，将雨水引导到虹吸管。

2. 虹吸雨水收集装置的安装a. 确定虹吸雨水收集装置的最佳位置。

通常在房屋的角落或下水道附近安装。

b. 根据收集面积和雨水量，选择合适的容量和尺寸的虹吸雨水收集装置。

c. 将收集装置正确安装在地面或地下，确保紧固牢固，不易受到外力破坏。

d. 安装虹吸管，将收集装置与下水道连接起来。

e. 测试装置，确保水流畅通，无渗漏现象。

3. 雨水处理和利用a. 将收集到的雨水存储在储水池或储水桶中，以备后续利用。

b. 安装过滤系统，去除雨水中的杂质和污染物，确保水质清洁。

c. 根据需要，安装水泵系统，将雨水供应给植物浇灌、洗车、冲厕等用途。

4. 施工后的检查和维护a. 定期清洁和维护收集装置和过滤系统，保持其正常工作。

b. 检查和修复虹吸管、储水池等雨水收集和利用设备，防止漏水和损坏。

c. 根据需要更换过滤器，确保水质合格。

虹吸雨水施工方案的优势：1. 环保节能：虹吸雨水可以减少对自来水的依赖，降低水资源的消耗。

2. 经济实用：利用雨水供应家庭用水，可以减少水费支出。

3. 减少洪涝和水土流失：通过虹吸雨水收集，可以减少雨水的径流量，减缓城市排水系统的负担，减少洪涝和水土流失。

4. 促进植物生长：利用雨水进行植物浇灌，可以为植物提供充足的水源，促进植物生长。

5. 提高生活质量：利用虹吸雨水供应冲厕、洗车等用水需求，节约自来水资源，提高生活质量。

虹吸雨水施工方案的实施需要考虑到当地降雨情况、屋顶和地面条件等因素，以确保收集和利用雨水的效果和质量。

同时，应定期检查和维护设备，确保其正常工作，延长使用寿命。

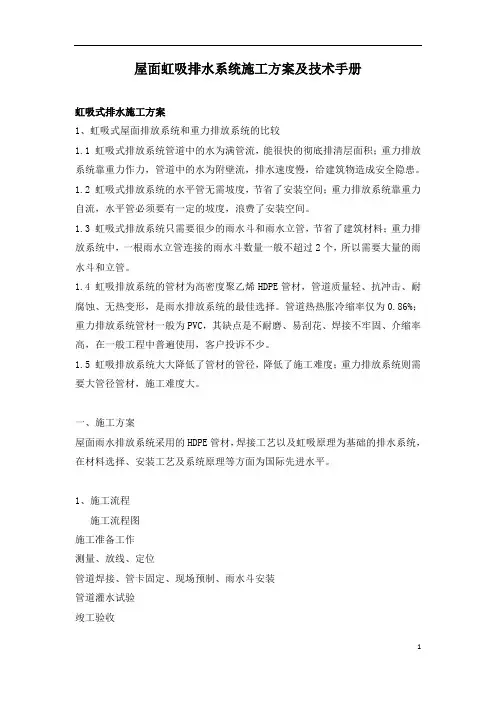

屋面虹吸排水系统施工方案及技术手册虹吸式排水施工方案1、虹吸式屋面排放系统和重力排放系统的比较1.1 虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积；重力排放系统靠重力作力，管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。

1.2 虹吸式排放系统的水平管无需坡度，节省了安装空间；重力排放系统靠重力自流，水平管必须要有一定的坡度，浪费了安装空间。

1.3 虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。

1.4 虹吸排放系统的管材为高密度聚乙烯HDPE管材，管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。

管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高，在一般工程中普遍使用，客户投诉不少。

1.5 虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材，施工难度大。

一、施工方案屋面雨水排放系统采用的HDPE管材，焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。

1、施工流程施工流程图施工准备工作测量、放线、定位管道焊接、管卡固定、现场预制、雨水斗安装管道灌水试验竣工验收2、施工前准备工作2.1 人员组织配备充足和操作人员，成立专门的项目部施工管理。

2.2 挑选素质优良，具有虹吸式雨水排放系统安装经验的工人参加项目部工作，并在上岗前接爱应用工程师的技术培训。

2.3 认真研读工图纸，与设计师及工程师紧密配合，施工方案考虑周全。

2.4 搭建临时设施，安排好材料及机械的合理堆放。

2.5 安排好有关仪器、机具、辅助材料的进场。

2.6 对施工人员强化工程质量和安全文明施工等方面的督导。

2.7 支架电焊等工艺操作人员必须持证上岗。

2.8 严格按照施工国图纸上的要求进行现场测量，并在管道安装前进行再次复检验，确保管道安装完全符合施工图纸的要求和验收规范的要求。

虹吸排水施工方案工程概况本工程均采用虹吸式排水系统。

编制依据《设计图纸》《虹吸式屋面雨水排水系统技术规程》（CECS183：2005）《建筑排水用高密度聚乙烯（HDPE）管材及管件》（CJ/T250-2007）《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002《国家雨水斗安装图集》09S302《屋面工程质量验收规范》GB50207—2012《屋面工程技术规范》GB50345—2012施工方法3.13.3.1施工流程3.13.3.2施工前准备（1）施工及技术配合1）配合土建预留预埋。

根据土建进度，编制计划，按照总体进度要求配合进行套管的预制及埋设工作。

2）根据土建及结构的进度，及时配合设计院协调管道固定节点的具体做法，以便使管道的安装不对结构及建筑造成不良影响。

3）配合屋面施工，使天沟外型及雨水斗开孔符合压力流雨水的要求。

4）会同设计方、甲方、监理方进行图纸会审，解决现场施工上所存在的问题。

5）对施工人员进行屋面虹吸雨水系统施工技术的施工前的前期技术培训，使现场施工人员全面了解工程施工技术方案，深刻了解本项目的现场施工工艺流程和施工技术。

（2）材料、设备的准备1）最迟在开工前1日将足够数量的雨水系统材料（包括：雨水斗、管道、管道配件、固定系统、悬吊系统等）按照合同双方约定日期进场并报请甲方和监理单位检验，入库分类存放备用。

2）施工现场所需工具设备按照业主要求的日期和工程进度情况的需要进场，一次性到齐。

3）用于本工程的管材、管件、固定系统、油漆、雨水斗等材料的成品、半成品或原材料，其规格、型号应符合设计和规范要求，产品的质量应符合国家标准；应有生产厂家的质量证明书、合格证和有关技术文件；使用前应作外观检查或理化试验；其入库、领用应按照我公司程序文件要求做好记录，使之有可靠的追溯性；不合格产品不得入场。

3.13.3.3雨水斗安装(1)虹吸式雨水斗的组成和材质。

组成部件一般有：防叶罩/ 防涡流装置/ 斗体/ 安装接触片等。

屋面虹吸式排水施工方案为了确保建筑物屋面的排水系统能够高效、稳定地运行，需要合理地规划和施工排水系统。

本文将介绍一种有效的屋面虹吸式排水施工方案。

1. 系统构成屋面虹吸式排水系统主要由排水管道、排水口、过滤器及水嘴等组成。

排水管道要求直线，可以采用PVC或铸铁材质。

排水口需能快速吸附积水，并防止异物进入，常用的有金属排水口和型材排水口。

过滤器可有效地净化水质。

水嘴的位置要合理，以便留下一定量的水供使用。

2. 施工步骤施工前应进行仔细而全面的设计，确定排水涵洞及其位置，并按照实际情况安排水嘴的数量和位置。

具体施工步骤如下：（1）测量并划线：在屋面上测量出排水涵洞的位置，然后在屋面上划线。

（2）开孔：根据测量结果，在屋面上开出合适大小的孔洞。

（3）安装水嘴：在孔洞周围安装水嘴。

（4）安装排水口：在孔洞处安装排水口。

（5）安装排水管道和过滤器：将排水管道与排水口连接，然后安装过滤器。

（6）测试：在施工完成后，必须对排水系统进行测试，确保其能够正常工作。

3. 注意事项在施工过程中要注意以下事项：（1）确保排水涵洞的位置正确。

（2）保证水嘴的数量和位置合理。

（3）排水口要紧贴屋面，并选用质量可靠的材料。

（4）排水管道要选用质量可靠、经久耐用的材料。

（5）过滤器需要在日常维护中进行清洗，以保证其正常工作。

屋面虹吸式排水施工方案适用于建筑物的屋面排水系统，具有排水速度快、水流稳定、排水效率高等优点，值得推广。

施工前需合理规划，遵守施工流程，以确保系统能够长期稳定、高效地运行。

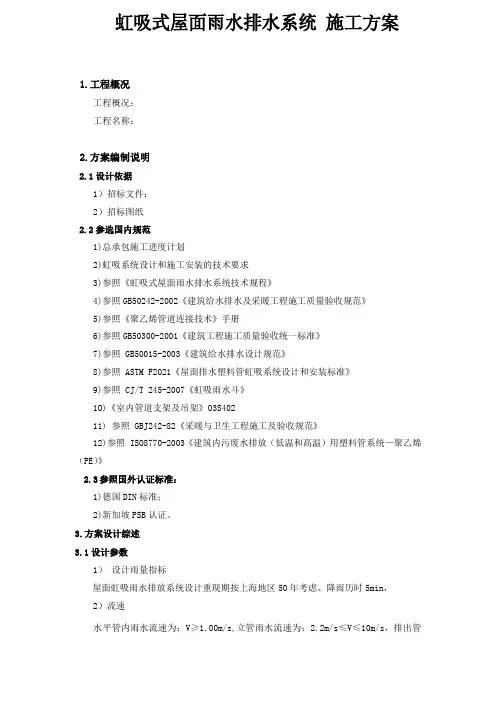

虹吸式屋面雨水排水系统 施工方案1.工程概况工程概况：工程名称：2.方案编制说明2.1设计依据1）招标文件；2）招标图纸2.2参选国内规范1)总承包施工进度计划2)虹吸系统设计和施工安装的技术要求3)参照《虹吸式屋面雨水排水系统技术规程》4)参照GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》5)参照《聚乙烯管道连接技术》手册6)参照GB50300-2001《建筑工程施工质量验收统一标准》7)参照 GB50015-2003《建筑给水排水设计规范》8)参照 ASTM F2021《屋面排水塑料管虹吸系统设计和安装标准》9)参照 CJ/T 245-2007《虹吸雨水斗》10)《室内管道支架及吊架》03S40211)参照 GBJ242-82《采暖与卫生工程施工及验收规范》12)参照 ISO8770-2003《建筑内污废水排放（低温和高温）用塑料管系统—聚乙烯（PE）》2.3参照国外认证标准：1)德国DIN标准；2)新加坡PSB认证。

3.方案设计综述3.1设计参数1）设计雨量指标屋面虹吸雨水排放系统设计重现期按上海地区50年考虑、降雨历时5min，2）流速水平管内雨水流速为：V≥1.00m/s,立管雨水流速为：2.2m/s≤V≤10m/s，排出管流速为：V≤2.5m/s。

3）系统内负压系统中的最大负压绝对值控制不低于80kPa。

3.2设计范围从屋面天沟内的虹吸雨水斗开始，经虹吸排水悬吊管、立管、排水出户管至出墙约5m处。

3.3 系统设计原则依据原有屋面雨水排水系统设计方案,我方在其基础上进行深化设计：本方案根据招标设计图纸所要求的雨水斗布置、管道走向及立管位置进行系统设计，但对系统管径进行了优化设计。

按照招标图纸，我们在招标文件的技术要求下，对屋面状况和天沟布置进行了详细分析，并以此进行了专业的虹吸系统设计。

1、各汇水区域面积按正投影面积计算；低屋面的侧墙汇水面积，按侧墙最大迎风面积的二分之一计算。

虹吸施工方案虹吸施工方案一、方案背景及介绍虹吸是一种通过负压将水从低处抽取到高处的现象，广泛应用于水污染治理、给排水工程以及工业领域中。

本方案旨在介绍虹吸施工的基本原理和流程，以及施工过程中所需的材料和设备。

二、施工准备1. 确定施工地点：根据需要进行虹吸的具体位置，选择合适的地段进行施工。

2. 准备材料和设备：包括管道、泵等，根据实际需求选择合适的类型和规格。

三、施工流程1. 确定起点和终点：根据需求确定虹吸的起点和终点，并确认两者之间的高差。

2. 安装管道：先选择合适的管道材料，根据起点和终点的位置进行切割和连接，保证管道的连续性。

3. 安装泵：将泵安装在起点处的管道上，并确保泵的正常工作和供电。

4. 创造负压：通过启动泵，使水流动起来，形成一定的流速和流量。

5. 确保管道负压：在泵的下游设置适当的高标高和低点，以保证虹吸过程中管道内的负压稳定。

6. 监测流速和流量：在虹吸过程中，及时监测和调节流速和流量，确保虹吸过程的稳定性和可靠性。

7. 维护和保养：定期检查泵和管道的工作状态，保证设备的正常使用。

四、安全措施1. 操作人员必须经过相关培训，具备必要的安全防护意识和技能。

2. 使用合格的管材和设备，保证其质量和可靠性。

3. 在施工现场设置明显的安全警示标志，防止他人误入施工区域。

4. 施工过程中严禁吸烟和明火，防止引发火灾事故。

5. 在施工现场设置适当的安全围栏和警戒线，确保施工现场的安全。

五、经济效益评估1. 虹吸施工能够有效减少水力输送过程中的能耗，降低运营成本。

2. 虹吸施工能够快速实现水的输送，提高工作效率，节约时间和人力成本。

3. 虹吸施工在水污染治理等领域有广泛的应用，具有良好的市场前景和经济效益。

六、总结虹吸施工作为一种可靠、高效的水力输送方式，具有广泛的应用前景。

本方案介绍了虹吸施工的基本原理、流程以及安全措施，并对其经济效益进行评估。

希望本方案能够为相关从业人员提供参考，并推动虹吸施工在实际工程中的应用和推广。

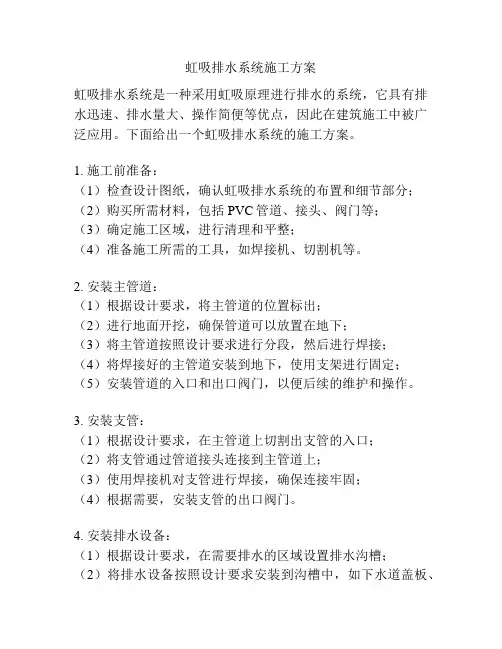

虹吸排水系统施工方案虹吸排水系统是一种采用虹吸原理进行排水的系统，它具有排水迅速、排水量大、操作简便等优点，因此在建筑施工中被广泛应用。

下面给出一个虹吸排水系统的施工方案。

1. 施工前准备：（1）检查设计图纸，确认虹吸排水系统的布置和细节部分；（2）购买所需材料，包括PVC管道、接头、阀门等；（3）确定施工区域，进行清理和平整；（4）准备施工所需的工具，如焊接机、切割机等。

2. 安装主管道：（1）根据设计要求，将主管道的位置标出；（2）进行地面开挖，确保管道可以放置在地下；（3）将主管道按照设计要求进行分段，然后进行焊接；（4）将焊接好的主管道安装到地下，使用支架进行固定；（5）安装管道的入口和出口阀门，以便后续的维护和操作。

3. 安装支管：（1）根据设计要求，在主管道上切割出支管的入口；（2）将支管通过管道接头连接到主管道上；（3）使用焊接机对支管进行焊接，确保连接牢固；（4）根据需要，安装支管的出口阀门。

4. 安装排水设备：（1）根据设计要求，在需要排水的区域设置排水沟槽；（2）将排水设备按照设计要求安装到沟槽中，如下水道盖板、排水口等；（3）连接排水设备和支管，确保连接牢固；（4）进行试运行，检查排水设备的正常工作。

5. 进行系统测试和调试：（1）将虹吸排水系统连接到水源，启动系统；（2）检查系统是否正常放水，并且排水速度是否符合设计要求；（3）调整阀门和泵的工作参数，确保系统的排水效果最佳；（4）进行系统的耐压试验，确保系统的安全性和可靠性。

以上就是虹吸排水系统施工方案的内容。

在施工过程中，需要注意安全规范，确保施工的质量和安全。

在完成施工后，还需要进行系统的维护和保养，及时清理排水设备，以保证系统的正常运行。

屋面虹吸排水施工方案一、前期准备工作1.进行现场勘察，确定屋面虹吸排水的施工位置和方式。

2.编制详细的施工图纸，包括虹吸管道的位置、管道走向和连接方式等。

3.确定所需材料和设备，包括虹吸管道、连接件、固定件、胶水等。

二、屋面虹吸排水的施工步骤1.确定屋面上的虹吸管道位置。

根据屋面的坡度和排水需求，确定虹吸管道的最高点和最低点，并在屋面上标明位置。

2.打开屋面，安装虹吸管道。

根据施工图纸指示，用钢制钻头在屋面上钻孔，将虹吸管道插入孔中并固定。

确保虹吸管道与屋面保持良好的贴合。

3.连接虹吸管道。

将每段虹吸管道连接在一起，使用连接件进行固定。

确保连接紧密，并使用胶水密封连接处，防止漏水。

4.测试虹吸系统。

在施工完成后，进行虹吸系统的测试。

将水倒入最高点的管道，并观察水能否顺利流动到最低点的管道中。

如有异常，及时进行修复。

5.固定虹吸管道。

使用固定件将虹吸管道固定在屋面上，以防止虹吸管道移动或脱落。

6.地面连接。

将虹吸管道连接至地面的下水管道。

确保连接紧密，并使用胶水密封连接处，防止漏水。

7.清理工地。

将施工过程中产生的垃圾和杂物清理干净，保持施工现场整洁。

三、安全措施1.在施工过程中，施工人员必须佩戴安全帽、工作服和防滑鞋，以确保安全施工。

2.施工现场必须设置警示标志，提醒他人注意，并确保施工区域不会对他人造成伤害。

3.施工过程中，如有人员在屋面上工作，必须使用安全绳索进行固定，防止摔落。

四、质量控制1.施工人员必须按照施工图纸和操作规程进行施工，确保虹吸排水系统的质量和性能。

2.在安装虹吸管道时，必须确保连接紧密，并使用胶水进行密封，防止漏水。

3.完成施工后，进行虹吸系统的测试，确保水能够顺利流动，并没有漏水或堵塞等问题。

五、施工注意事项1.在施工过程中，必须按照标准操作规程进行施工，严禁擅自改动施工方案。

2.施工人员必须有相关的技术知识和经验，并具备相关的施工证书。

3.在施工过程中，严禁使用带有火源的工具、设备和材料。

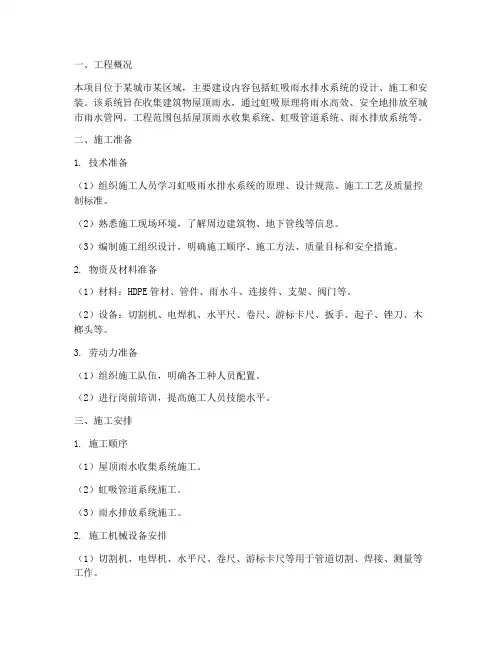

一、工程概况本项目位于某城市某区域，主要建设内容包括虹吸雨水排水系统的设计、施工和安装。

该系统旨在收集建筑物屋顶雨水，通过虹吸原理将雨水高效、安全地排放至城市雨水管网。

工程范围包括屋顶雨水收集系统、虹吸管道系统、雨水排放系统等。

二、施工准备1. 技术准备（1）组织施工人员学习虹吸雨水排水系统的原理、设计规范、施工工艺及质量控制标准。

（2）熟悉施工现场环境，了解周边建筑物、地下管线等信息。

（3）编制施工组织设计，明确施工顺序、施工方法、质量目标和安全措施。

2. 物资及材料准备（1）材料：HDPE管材、管件、雨水斗、连接件、支架、阀门等。

（2）设备：切割机、电焊机、水平尺、卷尺、游标卡尺、扳手、起子、锉刀、木榔头等。

3. 劳动力准备（1）组织施工队伍，明确各工种人员配置。

（2）进行岗前培训，提高施工人员技能水平。

三、施工安排1. 施工顺序（1）屋顶雨水收集系统施工。

（2）虹吸管道系统施工。

（3）雨水排放系统施工。

2. 施工机械设备安排（1）切割机、电焊机、水平尺、卷尺、游标卡尺等用于管道切割、焊接、测量等工作。

（2）扳手、起子、锉刀、木榔头等用于管道连接、固定等工作。

四、施工方法及技术措施1. 屋顶雨水收集系统施工（1）根据设计图纸，确定雨水收集区域，并设置雨水斗。

（2）采用HDPE管材，按照设计要求连接管道，确保管道连接牢固。

（3）在管道安装过程中，注意管道坡度，确保排水畅通。

2. 虹吸管道系统施工（1）根据设计图纸，确定虹吸管道走向，并设置虹吸装置。

（2）采用HDPE管材，按照设计要求连接管道，确保管道连接牢固。

（3）在管道安装过程中，注意管道坡度，确保虹吸效果。

3. 雨水排放系统施工（1）根据设计图纸，确定雨水排放管道走向，并设置检查井。

（2）采用HDPE管材，按照设计要求连接管道，确保管道连接牢固。

（3）在管道安装过程中，注意管道坡度，确保排水畅通。

五、质量目标及质量保证措施1. 质量指标（1）管道安装质量达到设计要求。

虹吸排水版施工方案1. 引言虹吸排水是一种常见的排水系统，它通过利用液体的自身压力差实现排水目的。

虹吸排水版是虹吸排水系统的核心部件，本文将详细介绍虹吸排水版的施工方案。

2. 虹吸排水版的原理虹吸排水版是由前端高出后端的内置管道系统构成的。

它通过在前端创建一定的负压，引发自然的虹吸效应，将液体从地面或其他低位区域排至高位区域。

3. 施工前的准备工作在进行虹吸排水版的施工之前，需要进行以下准备工作：3.1 确定施工位置根据实际情况和需要排水的区域，确定虹吸排水版的施工位置。

通常情况下，施工位置应选择在需要排水的最低点位置。

3.2 确认虹吸排水版的尺寸根据实际需要排水的流量和管道直径等参数，确定虹吸排水版的尺寸。

尺寸的选择应根据具体的施工要求和设计标准进行。

3.3 准备所需材料和工具根据虹吸排水版施工方案，准备所需的材料和工具。

主要的材料包括排水道路、排水管、接头等；主要工具包括锤子、扳手、铅笔等。

4. 施工步骤4.1 确定虹吸排水版的安装位置根据前期的准备工作，在需要排水的最低点位置确定虹吸排水版的安装位置。

使用铅笔在地面上标记出虹吸排水版的安装位置。

4.2 开挖施工区域根据确定的安装位置，使用铁锹等工具开挖施工区域。

施工区域的深度应根据虹吸排水版的尺寸和要求进行合理的调整。

4.3 安装排水管道和接头在施工区域中安装排水管道和接头。

根据设计要求，将排水管道连接到虹吸排水版的进水口，并连接到相应的下水道或排水系统。

4.4 安装虹吸排水版将虹吸排水版放置在准备的施工区域中，并确保与排水管道和接头连接紧密。

使用水平仪调整虹吸排水版的水平位置，并使用水泥浆或其他适当的材料固定。

4.5 进行施工质量检查在安装完成后，进行施工质量检查。

主要检查虹吸排水版的位置是否正确、连接是否紧密、固定是否牢固等。

4.6 进行施工记录和验收在施工完成后，进行施工记录和验收。

记录施工的具体情况，包括施工时间、施工人员、使用的材料和工具等信息，并进行验收。

虹吸雨水施工方案虹吸雨水是一种常见的雨水收集和利用的方法，通过利用大气压的原理，将雨水从地面上抽取到储存容器中。

下面是一份虹吸雨水施工方案的详细介绍。

一、施工准备1. 选择合适的收集点：选取地势较低的区域作为收集点，确保雨水能够自然流入集水设备。

2. 清除阻碍物：清除收集点周围的任何堵塞物，确保水流畅通。

3. 安装滤网：在收集点上方安装滤网，阻止杂物进入集水设备，保证雨水的清洁度。

二、施工步骤1. 安装集水设备：将集水设备（如水桶、管道等）安装在收集点下方的低洼区域，确保其位置稳固且与收集点相连通。

2. 连接排水系统：将集水设备与排水系统连接起来，确保虹吸效果的正常运作。

3. 安装排水管道：安装排水管道，确保雨水能够顺利流入储存容器中。

4. 安装水泵：在排水管道上安装水泵，增加虹吸雨水的抽取效率，确保连续供水。

5. 安装储存容器：选择适当大小和材质的储存容器（如水池、水箱等），将其安装在合适的位置上，确保能够储存足够的雨水。

6. 连接灌溉系统：将储存容器与灌溉系统连接起来，确保虹吸雨水能够用于植物的浇灌或其他用途。

7. 进行试运行：在安装完成后，进行系统的试运行，确保虹吸雨水的正常抽取和储存。

三、施工注意事项1. 确保施工过程中的安全：在施工过程中，应注意安全，防止因施工不慎造成事故。

2. 注意材料的选择：选择质量可靠的材料进行施工，确保系统的长期稳定运行。

3. 防止堵塞：定期清洁收集点和排水系统，防止杂物堵塞排水管道。

4. 定期维护：定期对虹吸雨水系统进行维护和检查，确保其正常运行。

5. 合理利用雨水：在使用虹吸雨水时，应适度控制用水量，合理利用雨水资源。

四、施工效果评估1. 虹吸效果：通过监测虹吸雨水系统的抽取效果，评估其抽取雨水的能力。

2. 储存效果：通过监测储存容器中的雨水量，评估虹吸雨水系统的储存效果。

3. 利用效果：通过测量虹吸雨水系统供给的水量和使用的水量，评估其利用效果。

通过以上方案，可以有效地利用雨水资源，减少对自来水的依赖，实现资源的可持续利用。

虹吸排水施工方案1. 引言虹吸排水是一种常用的排水系统，它利用气压的差异来实现液体的流动。

虹吸排水施工方案是指在建设虹吸排水系统时需要考虑的各种因素和具体的施工步骤。

本文将介绍虹吸排水施工方案的设计原理、施工流程和注意事项，以帮助工程师们更好地理解和应用虹吸排水技术。

2. 设计原理虹吸排水系统的设计原理基于物理原理中的压力差和液位高低差。

当虹吸管中的液体高度低于储液池中的液位时，虹吸管内部就会产生负压，从而实现从储液池向下游流动的目的。

虹吸排水系统的主要设计参数包括虹吸管的尺寸、角度和长度，液位差以及流速等。

3. 施工流程3.1 准备工作在进行虹吸排水施工之前，需要进行充分的准备工作，包括：确定施工所需材料和设备，确定施工区域，制定施工计划，并进行必要的安全措施。

3.2 安装虹吸管首先，需要确定虹吸管的安装位置和角度。

一般情况下，虹吸管应安装在地势较低的位置，并保证其末端能够有效排放液体。

然后，按照设计要求，将虹吸管固定在地面或地下，并注意保持管道的连续性和密封性。

3.3 连接储液池和虹吸管将虹吸管的一端连接到储液池，可以使用管道和接头进行连接。

确保连接处的密封性，并确保虹吸管垂直下降，以便利用液位差产生负压。

3.4 测试和调试完成虹吸排水系统的安装后，需要进行测试和调试。

首先，通过向储液池注入一定量的液体，观察液体是否能够正常地被虹吸管吸走。

然后，根据需要调整虹吸管的角度和长度，以确保虹吸排水系统的正常运行。

4. 注意事项在虹吸排水施工过程中，需要注意以下事项：•施工人员应该具备相关的技术和经验，并遵守相关的安全规定。

•施工现场应该保持整洁，并做好防护措施，以防止意外事故的发生。

•需要定期检查虹吸排水系统的运行情况，及时清理任何可能阻塞的地方。

•在进行测试和调试时，要注意安全，以免发生意外。

5. 结论虹吸排水施工方案是一项重要的工程项目，它能够有效地解决排水问题，并提高工程的整体效率。

通过正确的设计原理和施工流程，可以确保虹吸排水系统的正常运行和持久性能。

屋面虹吸雨水排水系统施工方案一、施工前准备1.确定屋面虹吸雨水排水系统的布置位置和沟槽线路，并绘制详细的施工平面图。

2.充分了解现场环境和地形地势，确定排水口的位置和数量，并与设计方进行确认。

3.购买所需材料，如屋面水槽、PVC或HDPE管道、排水口等。

二、屋面水槽的制作和安装1. 根据施工平面图，制作屋面水槽。

水槽可以使用镀锌钢板或塑料材料制作，长度可根据实际需要进行切割。

水槽的宽度一般为100mm-150mm，高度为50mm-100mm。

2.在屋面下铺设防水层，并在位置准确的地方开孔安装水槽。

水槽的安装间距一般为1.5m-2.0m，对于特殊情况可根据实际需要调整。

三、虹吸管道的安装1.在水槽的一端安装入口阀门，确保雨水只能从一端进入虹吸管道，并避免逆流。

2. 将PVC或HDPE管道连接至入口阀门，并确保连接处密封良好。

管道的直径一般为75mm-150mm，根据实际需要选择。

3. 虹吸管道应以一定的坡度安装，以保证虹吸效果。

坡度一般为1cm/m。

4.虹吸管道穿过屋面和墙体时，应增加柔性接头，以避免管道受到外力影响导致破裂。

四、排水口的安装1.根据施工平面图，确定排水口的位置，并在相应位置进行开孔。

2.将排水口安装于开孔处，并与虹吸管道连接。

排水口一般为不锈钢材质，具有较好的耐腐蚀性。

3.在排水口周围填充水泥浆或环氧树脂，以确保排水口与屋面之间的密封性。

五、系统测试和调试1.完成系统的安装后，对整个系统进行测试和调试。

首先关闭水源，然后打开入口阀门，使用人工或机械方法向水槽中注入一定量的水。

2.观察水是否能够正常流动，并检查水流速度和流量是否符合设计要求。

3.如有发现漏水或排水不畅的问题，及时进行修复和调整。

六、工程验收和运维1.完成施工后，进行工程验收，并与监理单位进行联合验收。

确保系统符合相关标准和规范，并能够有效地工作。

2.系统投入使用后，应定期进行巡检和维护，检查屋面水槽和管道的状况，并清理和清洗排水口，保证系统的正常运行。

虹吸式排水施工方案1、虹吸式屋面排放系统和重力排放系统的比较1.1虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积；重力排放系统靠重力作力，管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。

1.2虹吸式排放系统的水平管无需坡度，节省了安装空间；重力排放系统靠重力自流，水平管必须要有一定的坡度，浪费了安装空间。

1.3虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。

1.4虹吸排放系统的管材为高密度聚乙烯HDPE管材，管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。

管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高，在一般工程中普遍使用，客户投诉不少。

1.5虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材，施工难度大。

一、施工方案屋面雨水排放系统采用的HDPE管材，焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。

1、施工流程施工流程图施工准备工作测量、放线、定位管道焊接、管卡固定、现场预制、雨水斗安装管道灌水试验竣工验收2、施工前准备工作2.1人员组织配备充足和操作人员，成立专门的项目部施工管理。

2.2挑选素质优良，具有虹吸式雨水排放系统安装经验的工人参加项目部工作，并在上岗前接爱应用工程师的技术培训。

2.3认真研读工图纸，与设计师及工程师紧密配合，施工方案考虑周全。

2.4搭建临时设施，安排好材料及机械的合理堆放。

2.5安排好有关仪器、机具、辅助材料的进场。

2.6对施工人员强化工程质量和安全文明施工等方面的督导。

2.7支架电焊等工艺操作人员必须持证上岗。

2.8严格按照施工国图纸上的要求进行现场测量，并在管道安装前进行再次复检验，确保管道安装完全符合施工图纸的要求和验收规范的要求。

屋面虹吸雨水排水系统施工工艺施工方案1 用于本工程的管材、管件、固定系统、油漆、雨水斗等材料的成品、半成品或原材料，其规格、型号应符合设计和规范要求，产品的质量应符合国家标准；应有生产厂家的质量证明书、合格证和有关技术文件；使用前应作外观检查或理化试验；其入库、领用应按照我公司要求做好记录，使之有可靠的追溯性；不合格产品不得入场。

1.1 系统安装工艺流程停止点2 技术措施2.1 管道安装基本程序通常按照屋面雨水斗――支管――水平管――立管---出户管的顺序进行施工。

（在实际安装过程中，有可能根据具体的施工条件做出适度的调整），能够预制的尽量预制，以加快施工速度。

按照设计的管段长度和配件类型逐段进行安装连接，用支吊架及时把管道固定牢固，并按照规范要求安装固定管卡和阻火圈。

对于施工完的管道系统及时检查施工质量，及时调整偏差项目，水平管道的水平度和立管的垂直度应该调整至符合设计要求。

2.1.1 熟悉施工图纸和施工现场，与土建和监理单位做好协商与沟通工作。

2.1.2 按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。

2.1.3 按先装大管径干管、立管，后装小管径支管的原则。

2.1.4 配合实际施工要求，分段进行施工、试压和接驳。

保证施工质量和施工时间。

2.1.5 在放线以后到现场实际测量尺寸，然后根据实际测量的饿尺寸进行预制。

HDPE管预制采用热熔焊接。

2.1.6 将预制好的管段装到固定系统上。

2.1.7 调整管道的位置、标高和直顺度达到要求以后将各管段连接起来。

各HDPE管段的连接采用电熔连接。

2.1.8 将预制好的支管用焊接到三通上。

2.1.9 将雨水斗和支管接通。

2.2 雨水斗的安装吉祥压力（虹吸）流雨水斗分为A、B两种类型，其中A型用于混凝土屋面，B型用于金属天沟。

规格包括6-12L/s，12-30L/s，30-45L/s，45-60L/s等。

2.2.1 A型雨水斗在混凝土结构屋面的安装雨水斗在混凝土结构屋面安装时，屋面防水卷材压住斗体外沿做进斗体中，再将放水法兰片压在防水层之上，并用螺栓固定将压片压紧，最后用防水密封膏封边密封。

一、工程概况本工程采用虹吸排水系统，适用于大型屋面建筑，如体育馆、厂房等跨度大、结构复杂的屋面。

虹吸排水系统利用建筑物屋面的高度使雨水具有势能，从而使满管流动时产生虹吸作用，在雨水连续流经雨水悬吊管转入雨水立管处管道产生最大负压。

屋面雨水在管内负压的抽吸作用下能以较高的流速被排至室外。

二、施工准备1. 材料准备：高密度聚乙烯HDPE管材、防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管等。

2. 工具准备：焊接设备、切割设备、测量工具、水平尺、线锤等。

3. 人员准备：施工人员、监理人员、质量检验人员等。

三、施工流程1. 施工准备工作：测量、放线、定位。

2. 管道焊接：根据设计图纸，将HDPE管材进行焊接，确保管道的密封性。

3. 管卡固定：在管道转弯、变径等部位，安装管卡，确保管道的稳定性。

4. 现场预制：根据设计图纸，预制雨水斗、雨水悬吊管、雨水立管等。

5. 系统组装：将预制好的雨水斗、雨水悬吊管、雨水立管等组装成完整的虹吸排水系统。

6. 系统测试：在系统组装完成后，进行系统测试，确保排水系统的正常运行。

四、施工注意事项1. 管道焊接：焊接过程中，注意焊接温度和时间，确保管道的密封性。

2. 管卡固定：在固定管卡时，确保管卡与管道的垂直度，避免管道扭曲。

3. 现场预制：在预制过程中，注意预制件的质量，确保预制件的尺寸和形状符合设计要求。

4. 系统组装：在组装过程中，注意各个组件的连接，确保连接牢固。

5. 系统测试：在系统测试过程中，注意观察排水系统的运行情况，确保排水系统的正常运行。

五、质量保证措施1. 材料质量：选用符合国家标准的HDPE管材和其他相关材料。

2. 施工工艺：严格按照施工规范和设计要求进行施工。

3. 施工人员：施工人员需具备相关资质和技能。

4. 质量检验：在施工过程中，进行定期质量检验，确保施工质量。

5. 系统测试：在系统组装完成后，进行系统测试，确保排水系统的正常运行。

六、安全文明施工措施1. 施工现场：保持施工现场整洁，确保施工安全。

一、施工准备工作1.准备屋面虹吸式雨水排水系统全部材料（包括：管道、管配件、雨水斗等）,到场后报请甲方和监理单位检验，入库分类存放备用。

2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。

3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞,孔洞规格尺寸和位置误差应符合规范要求.4.做好与其它相关专业的协调工作。

二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人3三、拟投入的主要施工机械设备表1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻 “防排结合”的理念。

2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题. 五、工程施工技术方案 1、工艺流程和技术措施 1.1系统安装工艺流程 1②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。

③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。

④、按先装大管径干管、立管，后装小管径支管的原则。

⑤、配合实际施工要求,分段进行施工、试压和接驳。

保证施工质量和施工时间。

⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内.⑦、做好材料检验，确保材料及其配件符合要求。

2、虹吸式雨水斗的安装⏹雨水斗与管道的连接：雨水斗与HDPE管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE管道的连接牢固、施工方便等优点。

⏹管道检查口(见右图）安装在压力流排水立管下端，彻底解决了系统管网平时难以维护的问题.该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。

●HDPE管道安装HDPE（高密度聚乙烯）管本身具有良好的抗震性能，但其材质柔软：① HDPE管管道支架最大间距（表一）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的.因为HDPE管具有膨胀系数较大，但膨胀应力小的特性,所以固定支(吊)架的设置将整段悬吊管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，同时HDPE 管由于受温度影响产生的膨胀应力由固定支(吊）架传递到消能悬吊梁上被消解,对建筑的结构屋面本体不会产生影响，同样悬吊管的振动也通过支（吊）架传递到消能悬吊梁上，利用悬吊梁的刚性消解，限制HDPE管的振动。
