准确测量脉冲信号的S参数(二)

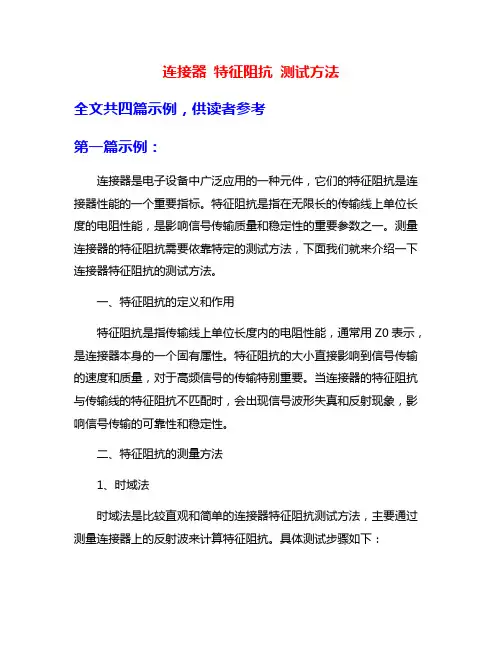

连接器特征阻抗测试方法全文共四篇示例，供读者参考第一篇示例：连接器是电子设备中广泛应用的一种元件，它们的特征阻抗是连接器性能的一个重要指标。

特征阻抗是指在无限长的传输线上单位长度的电阻性能，是影响信号传输质量和稳定性的重要参数之一。

测量连接器的特征阻抗需要依靠特定的测试方法，下面我们就来介绍一下连接器特征阻抗的测试方法。

一、特征阻抗的定义和作用特征阻抗是指传输线上单位长度内的电阻性能，通常用Z0表示，是连接器本身的一个固有属性。

特征阻抗的大小直接影响到信号传输的速度和质量，对于高频信号的传输特别重要。

当连接器的特征阻抗与传输线的特征阻抗不匹配时，会出现信号波形失真和反射现象，影响信号传输的可靠性和稳定性。

二、特征阻抗的测量方法1、时域法时域法是比较直观和简单的连接器特征阻抗测试方法，主要通过测量连接器上的反射波来计算特征阻抗。

具体测试步骤如下：（1）连接测试仪器：在测试仪器上连接信号源和接收器，连接被测连接器。

（2）发射测试信号：向被测连接器中发送测试信号，记录输入信号波形。

（3）测量反射波：测量连接器上的反射波形，根据反射波和输入信号的差异计算特征阻抗。

时域法的优点是操作简单，可以直观地了解连接器的特征阻抗情况，但缺点是对测试环境的要求较高，影响测试结果的准确性。

2、频域法（2）设置频谱分析参数：设置频谱分析仪的参数，包括频率范围、分析带宽等。

（3）测量S参数：通过频谱分析仪测量连接器的S参数，根据S 参数计算出特征阻抗。

频域法的优点是测量精度高，适用于高频信号传输特性测试，但其缺点是需要较复杂的仪器和操作技术。

三、连接器特征阻抗测试的注意事项1、测试环境要求高：连接器特征阻抗测试需要在无反射环境中进行，测试仪器和连接线的质量及性能对测试结果有极大影响。

2、注意连接方式：连接方式的不同会影响测试结果，必须确保连接器与测试仪器之间的连接有效且稳定。

3、多次验证：为了确保测试结果准确可靠，建议进行多次测试，取平均值作为最终结果。

第一章测试1.过程控制针对生产过程的主要参数包括：A:压力B:流量C:物位D:温度答案:ABCD2.过程控制技术的发展中，控制策略与算法也经历了由简单控制到复杂控制、先进控制的发展历程。

A:对B:错答案:A3.过程控制系统按照设定值的形式不同划分为：A:随动控制系统B:定值控制系统C:随机控制系统D:程序控制系统答案:ABD4.过程控制系统按照系统结构特点分为：A:前馈控制系统B:反馈控制系统C:复合控制系统D:微分控制系统答案:ABC5.稳定系统的过渡过程包括：A:单调衰减过程B:振荡衰减过程C:等幅振荡过程D:振荡发散过程答案:AB6.衰减比和衰减率是衡量过渡过程稳定程度的动态指标。

A:对B:错答案:A7.最大动态偏差和超调量是衡量过渡过程稳定程度的动态指标。

A:错B:对答案:B8.偏差积分性能指标是系统阶跃响应的综合性能指标。

A:错B:对答案:B9.采用不同的偏差积分性能指标意味着对过渡过程评价的侧重点不同。

A:错B:对答案:B10.过程控制系统中性能指标要求越高越好。

A:对B:错答案:B第二章测试1.数字仪表的分辨率用来表征仪表的灵敏程度。

A:对B:错答案:A2.温度不能直接测量，只能间接测量，其测量方法可以归结为两类：A:接触式测量方法B:红外感应式测量方法C:膨胀式测量方法D:非接触式测量方法答案:AD3.热电偶使用时需要进行冷端温度补偿。

A:对B:错答案:A4.金属热电阻测温精度高，测温范围宽，在工业温度测量中得到了广泛应用。

A:对B:错答案:A5.弹性式压力计的测压敏感元件是：A:记录机构B:电气变换装置C:控制元件D:弹性元件答案:D6.差压式流量计是基于流体流动的节流原理，利用流体流经节流装置时产生的压力差而实现流量测量的。

A:错B:对答案:B7.电气式物位测量是利用敏感元件将物位的变化转换为电量参数的变化，通过测出电量的变化而得知物位的。

A:错B:对答案:B8.超声波液位计的测量精度不高，要提高其测量精度，必须采取措施消除声速变化的影响。

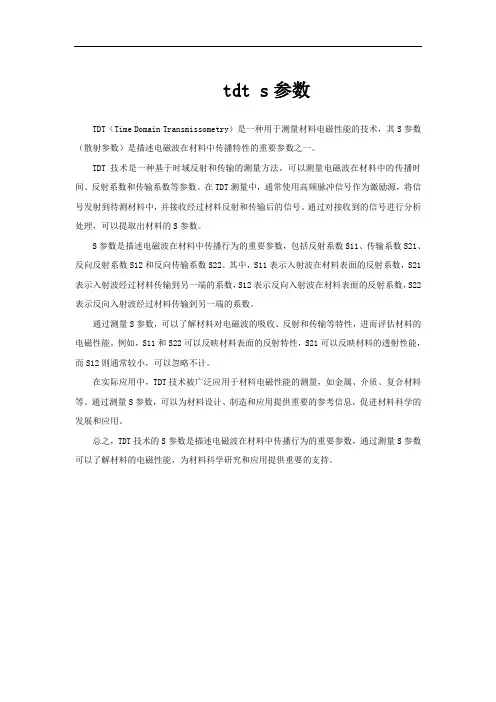

tdt s参数
TDT（Time Domain Transmissometry）是一种用于测量材料电磁性能的技术，其S参数（散射参数）是描述电磁波在材料中传播特性的重要参数之一。

TDT技术是一种基于时域反射和传输的测量方法，可以测量电磁波在材料中的传播时间、反射系数和传输系数等参数。

在TDT测量中，通常使用高频脉冲信号作为激励源，将信号发射到待测材料中，并接收经过材料反射和传输后的信号。

通过对接收到的信号进行分析处理，可以提取出材料的S参数。

S参数是描述电磁波在材料中传播行为的重要参数，包括反射系数S11、传输系数S21、反向反射系数S12和反向传输系数S22。

其中，S11表示入射波在材料表面的反射系数，S21表示入射波经过材料传输到另一端的系数，S12表示反向入射波在材料表面的反射系数，S22表示反向入射波经过材料传输到另一端的系数。

通过测量S参数，可以了解材料对电磁波的吸收、反射和传输等特性，进而评估材料的电磁性能。

例如，S11和S22可以反映材料表面的反射特性，S21可以反映材料的透射性能，而S12则通常较小，可以忽略不计。

在实际应用中，TDT技术被广泛应用于材料电磁性能的测量，如金属、介质、复合材料等。

通过测量S参数，可以为材料设计、制造和应用提供重要的参考信息，促进材料科学的发展和应用。

总之，TDT技术的S参数是描述电磁波在材料中传播行为的重要参数，通过测量S参数可以了解材料的电磁性能，为材料科学研究和应用提供重要的支持。

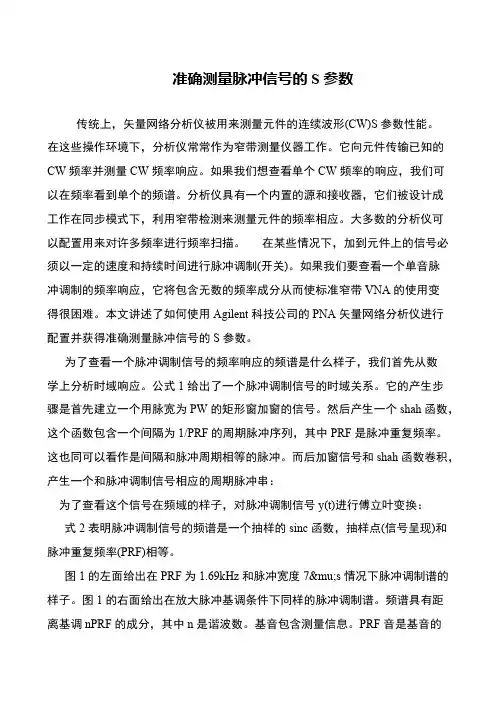

准确测量脉冲信号的S参数传统上，矢量网络分析仪被用来测量元件的连续波形(CW)S参数性能。

在这些操作环境下，分析仪常常作为窄带测量仪器工作。

它向元件传输已知的CW频率并测量CW频率响应。

如果我们想查看单个CW频率的响应，我们可以在频率看到单个的频谱。

分析仪具有一个内置的源和接收器，它们被设计成工作在同步模式下，利用窄带检测来测量元件的频率相应。

大多数的分析仪可以配置用来对许多频率进行频率扫描。

在某些情况下，加到元件上的信号必须以一定的速度和持续时间进行脉冲调制(开关)。

如果我们要查看一个单音脉冲调制的频率响应，它将包含无数的频率成分从而使标准窄带VNA的使用变得很困难。

本文讲述了如何使用Agilent科技公司的PNA矢量网络分析仪进行配置并获得准确测量脉冲信号的S参数。

 为了查看一个脉冲调制信号的频率响应的频谱是什么样子，我们首先从数学上分析时域响应。

公式1给出了一个脉冲调制信号的时域关系。

它的产生步骤是首先建立一个用脉宽为PW的矩形窗加窗的信号。

然后产生一个shah函数，这个函数包含一个间隔为1/PRF的周期脉冲序列，其中PRF是脉冲重复频率。

这也同可以看作是间隔和脉冲周期相等的脉冲。

而后加窗信号和shah函数卷积，产生一个和脉冲调制信号相应的周期脉冲串： 为了查看这个信号在频域的样子，对脉冲调制信号y(t)进行傅立叶变换： 式2表明脉冲调制信号的频谱是一个抽样的sinc函数，抽样点(信号呈现)和脉冲重复频率(PRF)相等。

 图1的左面给出在PRF为1.69kHz和脉冲宽度7μs情况下脉冲调制谱的样子。

图1的右面给出在放大脉冲基调条件下同样的脉冲调制谱。

频谱具有距离基调nPRF的成分，其中n是谐波数。

基音包含测量信息。

PRF音是基音的。

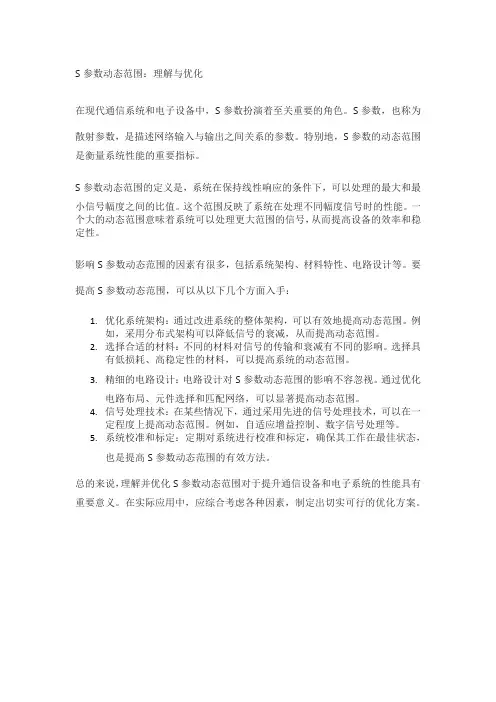

S参数动态范围：理解与优化
在现代通信系统和电子设备中，S参数扮演着至关重要的角色。

S参数，也称为散射参数，是描述网络输入与输出之间关系的参数。

特别地，S参数的动态范围
是衡量系统性能的重要指标。

S参数动态范围的定义是，系统在保持线性响应的条件下，可以处理的最大和最
小信号幅度之间的比值。

这个范围反映了系统在处理不同幅度信号时的性能。

一个大的动态范围意味着系统可以处理更大范围的信号，从而提高设备的效率和稳定性。

影响S参数动态范围的因素有很多，包括系统架构、材料特性、电路设计等。

要提高S参数动态范围，可以从以下几个方面入手：
1.优化系统架构：通过改进系统的整体架构，可以有效地提高动态范围。

例
如，采用分布式架构可以降低信号的衰减，从而提高动态范围。

2.选择合适的材料：不同的材料对信号的传输和衰减有不同的影响。

选择具
有低损耗、高稳定性的材料，可以提高系统的动态范围。

3.精细的电路设计：电路设计对S参数动态范围的影响不容忽视。

通过优化
电路布局、元件选择和匹配网络，可以显著提高动态范围。

4.信号处理技术：在某些情况下，通过采用先进的信号处理技术，可以在一
定程度上提高动态范围。

例如，自适应增益控制、数字信号处理等。

5.系统校准和标定：定期对系统进行校准和标定，确保其工作在最佳状态，
也是提高S参数动态范围的有效方法。

总的来说，理解并优化S参数动态范围对于提升通信设备和电子系统的性能具有重要意义。

在实际应用中，应综合考虑各种因素，制定出切实可行的优化方案。

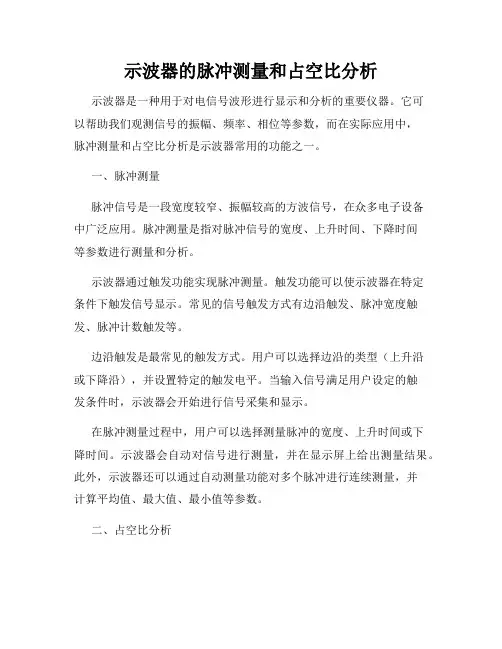

示波器的脉冲测量和占空比分析示波器是一种用于对电信号波形进行显示和分析的重要仪器。

它可以帮助我们观测信号的振幅、频率、相位等参数，而在实际应用中，脉冲测量和占空比分析是示波器常用的功能之一。

一、脉冲测量脉冲信号是一段宽度较窄、振幅较高的方波信号，在众多电子设备中广泛应用。

脉冲测量是指对脉冲信号的宽度、上升时间、下降时间等参数进行测量和分析。

示波器通过触发功能实现脉冲测量。

触发功能可以使示波器在特定条件下触发信号显示。

常见的信号触发方式有边沿触发、脉冲宽度触发、脉冲计数触发等。

边沿触发是最常见的触发方式。

用户可以选择边沿的类型（上升沿或下降沿），并设置特定的触发电平。

当输入信号满足用户设定的触发条件时，示波器会开始进行信号采集和显示。

在脉冲测量过程中，用户可以选择测量脉冲的宽度、上升时间或下降时间。

示波器会自动对信号进行测量，并在显示屏上给出测量结果。

此外，示波器还可以通过自动测量功能对多个脉冲进行连续测量，并计算平均值、最大值、最小值等参数。

二、占空比分析占空比是指周期性信号中高电平所占的时间比例，通常以百分比表示。

占空比分析是对周期性信号中高低电平时间比例进行测量和分析。

在占空比分析中，示波器首先需要通过触发功能找到一个周期性信号。

用户可以设置触发条件，使示波器能够捕捉到信号的一个完整周期。

然后，示波器通过对信号进行计数和测量，找到信号的高电平时间和周期的比例，即占空比。

通常情况下，示波器会将占空比结果以数字和波形图的形式呈现在显示屏上。

占空比分析在许多应用领域中起着重要作用。

例如，在电源设计中，占空比是评估开关电源输出质量的重要指标。

通过示波器对开关电源输出信号进行占空比分析，可以及时发现并解决信号变形、脉冲失真等问题。

三、结论示波器的脉冲测量和占空比分析功能对于电子工程师而言是非常重要的。

脉冲测量可以帮助工程师准确测量和分析脉冲信号的重要参数，为电子设备的调试和优化提供帮助。

占空比分析则可以帮助工程师评估周期性信号的稳定性和质量，有效解决信号失真等问题。

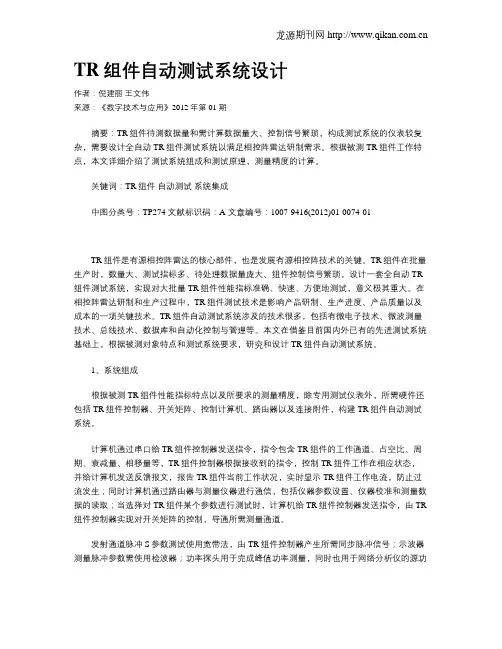

TR组件自动测试系统设计作者：倪建丽王文伟来源：《数字技术与应用》2012年第01期摘要：TR组件待测数据量和需计算数据量大、控制信号繁琐，构成测试系统的仪表较复杂，需要设计全自动TR组件测试系统以满足相控阵雷达研制需求。

根据被测TR组件工作特点，本文详细介绍了测试系统组成和测试原理，测量精度的计算。

关键词：TR组件自动测试系统集成中图分类号：TP274 文献标识码：A 文章编号：1007-9416(2012)01-0074-01TR组件是有源相控阵雷达的核心部件，也是发展有源相控阵技术的关键。

TR组件在批量生产时，数量大、测试指标多、待处理数据量庞大、组件控制信号繁琐，设计一套全自动TR 组件测试系统，实现对大批量TR组件性能指标准确、快速、方便地测试，意义极其重大。

在相控阵雷达研制和生产过程中，TR组件测试技术是影响产品研制、生产进度、产品质量以及成本的一项关键技术。

TR组件自动测试系统涉及的技术很多，包括有微电子技术、微波测量技术、总线技术、数据库和自动化控制与管理等。

本文在借鉴目前国内外已有的先进测试系统基础上，根据被测对象特点和测试系统要求，研究和设计TR组件自动测试系统。

1、系统组成根据被测TR组件性能指标特点以及所要求的测量精度，除专用测试仪表外，所需硬件还包括TR组件控制器、开关矩阵、控制计算机、路由器以及连接附件，构建TR组件自动测试系统。

计算机通过串口给TR组件控制器发送指令，指令包含TR组件的工作通道、占空比、周期、衰减量、相移量等，TR组件控制器根据接收到的指令，控制TR组件工作在相应状态，并给计算机发送反馈报文，报告TR组件当前工作状况，实时显示TR组件工作电流，防止过流发生；同时计算机通过路由器与测量仪器进行通信，包括仪器参数设置、仪器校准和测量数据的读取；当选择对TR组件某个参数进行测试时，计算机给TR组件控制器发送指令，由TR 组件控制器实现对开关矩阵的控制，导通所需测量通道。

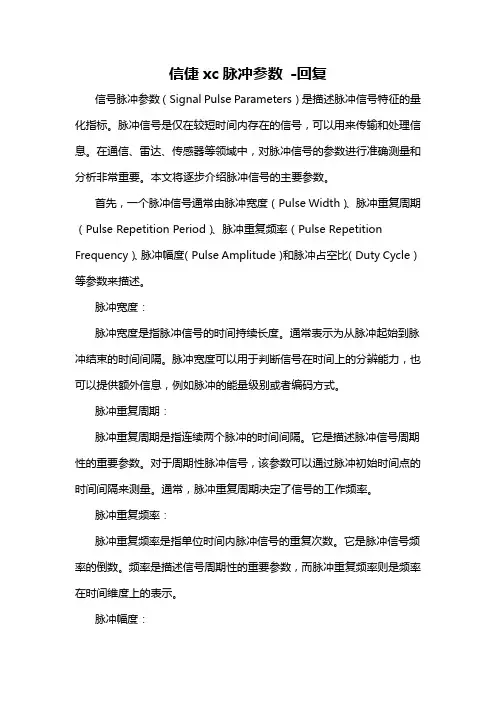

信倢xc脉冲参数-回复信号脉冲参数（Signal Pulse Parameters）是描述脉冲信号特征的量化指标。

脉冲信号是仅在较短时间内存在的信号，可以用来传输和处理信息。

在通信、雷达、传感器等领域中，对脉冲信号的参数进行准确测量和分析非常重要。

本文将逐步介绍脉冲信号的主要参数。

首先，一个脉冲信号通常由脉冲宽度（Pulse Width）、脉冲重复周期（Pulse Repetition Period）、脉冲重复频率（Pulse Repetition Frequency）、脉冲幅度（Pulse Amplitude）和脉冲占空比（Duty Cycle）等参数来描述。

脉冲宽度：脉冲宽度是指脉冲信号的时间持续长度。

通常表示为从脉冲起始到脉冲结束的时间间隔。

脉冲宽度可以用于判断信号在时间上的分辨能力，也可以提供额外信息，例如脉冲的能量级别或者编码方式。

脉冲重复周期：脉冲重复周期是指连续两个脉冲的时间间隔。

它是描述脉冲信号周期性的重要参数。

对于周期性脉冲信号，该参数可以通过脉冲初始时间点的时间间隔来测量。

通常，脉冲重复周期决定了信号的工作频率。

脉冲重复频率：脉冲重复频率是指单位时间内脉冲信号的重复次数。

它是脉冲信号频率的倒数。

频率是描述信号周期性的重要参数，而脉冲重复频率则是频率在时间维度上的表示。

脉冲幅度：脉冲幅度是指脉冲信号在电压或能量上的大小。

它可以理解为脉冲信号的强度。

脉冲幅度通常用电压或电流的数值表示，但也可以用其他参数表示，例如能量或功率。

脉冲占空比：脉冲占空比是指脉冲信号中有效部分（即脉冲宽度）在整个周期中所占的比例。

脉冲占空比可以用来刻画信号的开启时间与关闭时间之间的关系。

当脉冲宽度与脉冲重复周期相等时，脉冲占空比为50，表示脉冲信号的工作模式为50的时间处于开启状态。

除了上述主要参数外，脉冲信号的上升时间（Rise Time）和下降时间（Fall Time）也是重要的参数。

上升时间是指信号从低电平到高电平的转换所需的时间，下降时间则是信号从高电平到低电平的转换所需的时间。

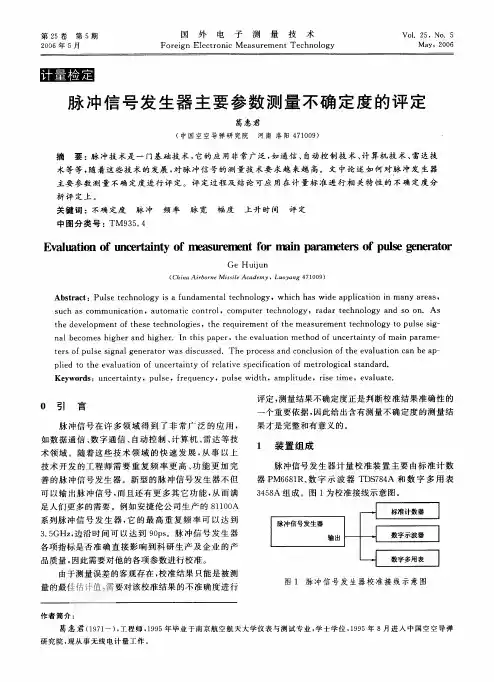

信号及脉冲参数计量标准器具-回复信号及脉冲参数计量标准器具的作用和原理，以及常见的类型和应用领域。

信号及脉冲参数计量标准器具是用于测量和校准各种信号和脉冲参数的专用仪器。

它们在电子工程、通信、自动化控制等领域中起着至关重要的作用。

首先，让我们了解一下为什么需要信号及脉冲参数的测量和校准。

在电子电路、通信系统和自动控制系统中，信号和脉冲参数的准确性对于系统的正常运行和性能起着重要的作用。

例如，在通信系统中，传输的信号质量直接影响到数据的准确性和速率；在自动控制系统中，脉冲信号的时序准确性对于控制系统的稳定性至关重要。

因此，为了保证系统的正常工作和性能，需要对信号和脉冲参数进行准确的测量和校准。

接下来，我们来了解一下信号及脉冲参数计量标准器具的工作原理。

这些仪器通常基于国家或国际标准来进行设计和制造，以保证其准确性和可靠性。

它们利用先进的电子技术和精密的测量原理，将待测信号或脉冲参数转换成相应的电信号，并通过校准电路进行准确的校准。

在测量过程中，仪器会采集信号的振幅、频率、相位、脉宽等参数，并通过内部的数字处理单元进行计算和显示。

信号及脉冲参数计量标准器具通常可分为几种不同类型，包括示波器、频谱分析仪、脉冲发生器和任意函数发生器等。

示波器是一种常见的用于测量波形参数的仪器，它可以显示信号的时间域波形和频域特性。

频谱分析仪则主要用于测量信号的频谱成分，可以帮助找出信号中的干扰和噪声。

脉冲发生器和任意函数发生器则可以产生各种波形和脉冲信号，用于测试和校准系统对于不同信号的响应和性能。

这些仪器的应用领域非常广泛。

在电子工程中，它们经常被应用于电路设计和调试、数字信号处理、通信系统测试和故障诊断等方面。

在通信领域，它们可以帮助分析和优化信号传输质量，提高数据传输速率和可靠性。

在自动化控制领域，它们则可以用于测量和校准各种控制信号和脉冲参数，保证控制系统的稳定性和精度。

总结起来，信号及脉冲参数计量标准器具在现代电子工程、通信和自动化控制领域发挥着重要作用。

第三章 估计理论1. 估计的分类矩估计：直接对观测样本的统计特征作出估计。

参数估计：对观测样本中的信号的未知参数作出估计。

待定参数可以是未知的确定量，也可以是随机量。

点估计：对待定参量只给出单个估计值。

区间估计：给出待定参数的可能取值范围及置信度。

(置信度、置信区间) 波形估计：根据观测样本对被噪声污染的信号波形进行估计。

预测、滤波、平滑三种基本方式。

✓ 已知分布的估计✓ 分布未知或不需要分布的估计。

✓ 估计方法取决于采用的估计准则。

2. 估计器的性能评价✧ 无偏性：估计的统计均值等于真值。

✧ 渐进无偏性：随着样本量的增大估计值收敛于真值。

✧ 有效性：最小方差与实际估计方差的比值。

✧ 有效估计：最小方差无偏估计。

达到方差下限。

✧ 渐进有效估计：样本量趋近于无穷大时方差趋近于最小方差的无偏估计。

✧ 一致性：随着样本量的增大依概率收敛于真值。

✧ Cramer-Rao 界： 其中为Fisher 信息量。

3. 最小均方误差准则模型：假定： 是观测样本，它包含了有用信号 及干扰信号 ，其中 是待估计的信号随机参数。

根据观测样本对待测参数作出估计。

最小均方误差准则：估计的误差平方在统计平均的意义上是最小的。

即使达到最小值。

此时 从而得到的最小均方误差估计为： 即最小均方误差准则应是观测样本Y 一定前提下的条件均值。

需借助于条)()(1αα-≥F V ⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎦⎤⎢⎣⎡∂∂=⎭⎬⎫⎩⎨⎧∂∂-=2212122);,(ln );,(ln )(αααααm m y y y p E y y y p E F )(),()(t n t s t y +=θ)(t n T N ),,,(21θθθθ=),(θts {}{})ˆ()ˆ()ˆ,(2θθθθθθ--=T E e E {}0)ˆ,(ˆ2=⎥⎦⎤⎢⎣⎡=MSE e E d d θθθθθθθθθd Y f Y MSE )|()(ˆ⎰=件概率密度求解，是无偏估计。

脉冲s参数脉冲S参数是描述脉冲信号在某个特定系统中的传输特性的参数。

在电子工程领域中，脉冲信号是一种短暂的电信号，其波形通常是矩形或尖峰状的。

脉冲信号在信号传输和处理中具有重要的应用，因此了解和分析脉冲信号的传输特性是非常重要的。

脉冲信号的传输特性可以通过S参数进行描述。

S参数是指散射参数（Scattering Parameters），用于描述电路中的信号传输和散射特性。

在频域中，S参数是一个矩阵，其中的元素表示不同端口之间的功率传输关系。

脉冲信号的传输特性可以通过S参数矩阵中的元素来分析。

S参数矩阵的每个元素表示了不同端口之间的信号传输关系。

例如，S11表示信号从端口1输入后在端口1反射的功率比例，S21表示信号从端口1输入后在端口2输出的功率比例。

脉冲信号的传输特性与系统中的各种因素有关。

例如，传输线的特性阻抗、长度和衰减等都会对脉冲信号的传输产生影响。

此外，系统中的元器件和连接方式也会对脉冲信号的传输特性产生影响。

因此，通过分析脉冲信号的S参数，可以了解信号在系统中的传输效果，从而优化系统设计。

在实际应用中，我们可以通过测量和分析脉冲信号的S参数来评估系统的性能。

例如，通过测量S参数可以确定信号的衰减情况，从而判断系统中是否存在信号衰减问题。

此外，通过测量S参数还可以评估系统中的信号反射情况，从而优化信号的传输效果。

除了S参数，脉冲信号的传输特性还可以通过其他参数进行描述。

例如，脉冲信号的时域特性可以通过脉冲响应来描述，脉冲信号的频域特性可以通过频谱分析来描述。

这些参数可以相互补充，从不同角度对脉冲信号的传输特性进行分析。

脉冲S参数是描述脉冲信号在特定系统中传输特性的重要参数。

通过分析脉冲信号的S参数，可以了解信号在系统中的传输效果，从而优化系统设计。

在实际应用中，我们可以通过测量和分析脉冲信号的S参数来评估系统的性能，并进行相应的优化。

脉冲s参数脉冲S参数在电子领域中扮演着重要的角色。

它是描述信号在电路中传输时的特性的参数之一。

脉冲S参数可以用来分析信号的传输和反射情况，帮助我们更好地设计和优化电子设备。

本文将介绍脉冲S参数的基本概念、应用和相关计算方法。

一、脉冲S参数的基本概念脉冲S参数是指在脉冲信号传输中，电路中各个端口之间的功率传输和反射情况的描述。

它是一个复数，包括幅度和相位两个部分。

脉冲S参数可以通过测量电路中的电压和电流来得到，或者通过仿真软件进行计算。

二、脉冲S参数的应用脉冲S参数在电子设备的设计和优化中起着重要的作用。

它可以帮助我们分析信号在电路中的传输情况，找出信号传输过程中可能出现的问题。

通过调整电路的结构和参数，我们可以改善信号的传输效果，提高设备的性能。

脉冲S参数在射频电路和微波电路中的应用尤为广泛。

例如，在射频收发器设计中，脉冲S参数可以帮助我们评估信号的传输损耗和反射损耗，选择合适的匹配网络，提高信号的传输效率。

在微波天线设计中，脉冲S参数可以帮助我们分析信号在天线系统中的传输情况，优化天线的辐射性能。

三、脉冲S参数的计算方法脉冲S参数的计算方法主要有两种：基于测量和基于仿真。

基于测量的方法需要使用专业的测试设备，如网络分析仪。

通过测量电路中的电压和电流，可以得到脉冲S参数的幅度和相位。

基于仿真的方法则使用电磁仿真软件，如ADS、HFSS等。

通过建立电路的数学模型，设置相应的边界条件和激励条件，可以模拟信号在电路中的传输情况，得到脉冲S参数的数值。

四、脉冲S参数的分析和优化在获得脉冲S参数的数值之后，我们可以进行进一步的分析和优化。

通过比较不同频率下的脉冲S参数，我们可以了解信号在不同频段上的传输特性。

通过改变电路的结构和参数，我们可以优化信号的传输效果，降低传输损耗和反射损耗。

脉冲S参数还可以与其他参数相结合，如功率增益、噪声系数等，进行综合分析。

通过综合分析不同参数之间的关系，我们可以更全面地评估电路的性能，并找出性能瓶颈所在，进一步优化电路设计。

脉冲s参数脉冲s参数是指脉冲信号在s参数矩阵中的传输特性。

在射频和微波领域，s参数矩阵是描述网络中传输线和端口之间相互作用的重要工具。

脉冲s参数可以提供有关脉冲信号在网络中传输和反射的信息，帮助工程师设计和优化高频电路和系统。

脉冲s参数是通过测量脉冲信号在网络中的传输和反射来获得的。

脉冲信号是一种短暂且具有宽频带的信号，可以用于测试和分析高频电路的性能。

脉冲s参数矩阵包括四个参数：S11、S12、S21和S22。

其中，S11和S22描述了脉冲信号从端口1和端口2反射回来的情况，而S12和S21描述了脉冲信号从端口1传输到端口2的情况。

脉冲s参数矩阵可以用于分析网络中的传输线、开关、滤波器等元件的性能。

例如，在高速通信系统中，脉冲s参数可以用于评估信号在传输线和连接器中的失真情况，从而优化信号传输的质量。

此外，脉冲s参数还可以用于设计和测试雷达、无线电通信和微波系统等应用。

脉冲s参数矩阵的测量可以通过多种方法实现。

一种常用的方法是使用时间域反射法和时间域传输法。

时间域反射法通过发送短脉冲信号并测量反射信号的幅度和延迟来获得脉冲s参数。

时间域传输法则通过发送短脉冲信号并测量传输信号的幅度和相位来获得脉冲s参数。

脉冲s参数矩阵的应用涉及到许多领域，如无线通信、雷达系统和卫星通信等。

在无线通信系统中，脉冲s参数可以帮助工程师评估天线、滤波器和放大器等元件的性能，从而优化信号的传输和接收质量。

在雷达系统中，脉冲s参数可以用于评估天线和射频链路的性能，提高雷达系统的探测和跟踪能力。

在卫星通信系统中，脉冲s参数可以用于评估卫星的天线和放大器的性能，提高通信信号的覆盖范围和传输质量。

脉冲s参数是描述脉冲信号在高频电路和系统中传输和反射特性的重要工具。

通过测量脉冲s参数矩阵，工程师可以评估和优化高频电路和系统的性能，提高信号的传输和接收质量。

脉冲s参数的应用涉及到无线通信、雷达系统、卫星通信等领域，对于提高通信和雷达系统的性能具有重要意义。

tdr s参数转换-回复TDR "s" 参数转换在现代电子设备的设计和开发中，信号传输是至关重要的环节。

如何正确地处理信号传输过程中的损耗和失真，成为了工程师们需要面对的重要问题。

而时间域反射（Time Domain Reflectometry，简称TDR）技术的应用则成为了解决这个问题的可行方法之一。

本文将介绍TDR技术中的一个重要参数"S"，并详细讲解如何进行S参数转换，帮助读者更好地理解和应用这一技术。

首先，我们需要了解什么是TDR技术以及S参数。

TDR技术是通过发送短脉冲电流或电压信号到被测导线或器件上，然后测量对应的反射信号波形来判断信号传输中可能存在的问题。

S参数是描述信号在传输线、元件或系统中传输和反射特性的一组参数。

它以复数形式表示，包括传输损耗（插入损耗）和反射损耗（反射系数）两个参数。

接下来，我们将介绍如何进行TDR "s" 参数转换的步骤。

步骤一：准备工作在进行TDR "s" 参数转换之前，我们需要准备一台TDR仪器，该仪器需要能够产生短脉冲信号并测量反射信号的波形。

另外，我们还需要被测导线、器件或系统以及相应的测试夹具。

步骤二：测量传输损耗首先，我们需要测量被测导线、器件或系统的传输损耗。

连接好被测物和测试夹具后，通过TDR仪器发送短脉冲信号，并记录反射信号的波形。

将这些反射信号与原始信号进行对比，我们就可以计算出传输损耗。

传输损耗可以通过以下公式来计算：S21 = -20log10(Vrefl / Vout)其中，S21代表传输损耗，Vrefl代表反射信号的峰值电压，Vout代表原始信号的峰值电压。

这样，我们就可以得到传输损耗的数值。

步骤三：测量反射系数接下来，我们需要测量被测导线、器件或系统的反射系数。

同样地，我们通过TDR仪器发送短脉冲信号，并记录反射信号的波形。

将这些反射信号与原始信号进行对比，我们可以得到反射系数的数值。

脉冲自相关仪拟合系数
脉冲自相关仪是一种用于测量和分析脉冲信号的仪器。

它可以通过计算脉冲信号与其自身的延迟后的相关性来获取信号的相关特性。

脉冲自相关仪拟合系数是在这个过程中所用到的一个参数。

脉冲自相关仪的拟合系数是指通过对脉冲信号与其延迟后的信号进行相关性计算，得到的相关性数值。

这个数值可以表示信号的重复性和周期性特征。

拟合系数越高，表示信号的周期性越明显，反之则表示信号的周期性较差。

脉冲自相关仪的拟合系数可以通过以下步骤来计算。

首先，将脉冲信号与其延迟后的信号进行相关性计算，得到一个相关性数值。

然后，将这个数值与一系列延迟后的信号进行比较，找到相关性最高的延迟量。

最后，将相关性最高的延迟量作为拟合系数。

通过脉冲自相关仪的拟合系数，我们可以得到信号的周期性特征。

这对于许多应用来说是非常重要的。

比如，在通信领域中，我们可以通过拟合系数来判断信号的传输质量和可靠性。

在雷达和无线电测量中，拟合系数可以用来衡量目标的回波信号特征。

而在生物医学领域中，拟合系数可以用来分析心电图和脑电图等生理信号的周期性特征。

脉冲自相关仪的拟合系数是一种用于衡量脉冲信号周期性特征的参数。

它通过计算脉冲信号与其延迟后的信号的相关性来得到，可以
在多个领域中应用。

通过理解和利用拟合系数，我们可以更好地理解和分析脉冲信号的特性，为各个领域的应用提供支持。

TDR测试原理评价频率响应的最普通的方法是在频域中解Ma某well方程。

这个过程能够把系统所有的物理和电气特性都考虑进去，包括传输线。

因而已经有很多基于此原理的测量方法来帮助电气工程师分析信号完整性。

当和其他测试方法比较时，时域反射（TDR：TimeDomainReflector）可以提供更加直观观察DUT的特性。

TDR使用阶跃信号发生仪和示波器，在被测得传输线上发送一个快速的上升沿，再特定的点上用示波器观察反射电压波形。

这种技术可以测出传输显得特性阻抗，并显示出每个阻抗不连续点的位置和特性（阻抗、感抗和容抗）。

所有这些信息都是示波器上实时显示。

相对于其他技术，TDR能够给出更多的关于系统宽带相应的信息。

图1时域反射计工作原理阶跃信号发生器向被测系统产生一个正向的阶跃信号。

该信号沿着传输线向前传输。

如果负载组抗等于传输线的特性阻抗，将没有信号反射，示波器上能看到的只有发送的阶跃信号。

假如负载存在失配，将有部分的输入信号被反射，示波器上将出现反射信号和输入信号的叠加。

图2是一个传输线的测试波形，由此可以看出，对于非连续的阻抗，示波器对应位置将出现变化的波形，由此我们就能够分析每个中断点的特性。

图2时域反射计测试结果·A:50Ohm电缆·B:微波传输带开始·C:50Ohm微波传输带·D:75Ohm微波传输带·E:50Ohm微波传输带·F:开路与其他测试方法的比较最常用的测量传输线和负载的方法是向系统发送一个正弦波，并观察线上不连续点的波形。

这种测试方法中，我们要计算SWR(驻波比)并将它看作系统的参数。

当系统有数个阻抗不连续点时，SWR测试往往不能分开这些点。

另外，当系统拥有很宽的带宽时，必须测量很多频点的SWR，测试很枯燥并且耗费时间。

另一个常见的测量传输线的仪器是矢量网络分析仪(VNA)。

这时，信号源产生一个连续扫频的正弦波来激励DUT。
