如何避免加工中断丝的现象呢？线切割机床断丝加工中容易断丝可以说是行业里的一个梗，导致加工断丝的原因又可分为机床部分和电柜部分，今天主要探讨电柜问题导致的断丝现象！
快走丝线切割加工中最容易发生的问题莫过于断丝，最让人束手无策的问题也断丝。
之所以会如此，是由于引起断丝的因素众多，而我们又不能准确的从这众多的原因中确认是哪种原因导至了断丝，下面就我个人遇到的断丝原因及判断方法拿来与大家分享。
1.最容易忽视的原因：高频电源性能
电源能正常加工一般就认为电柜是好的，其实有两项性能对断丝影响很大，一是输出脉冲含有直流分量，二是有负向脉冲。
这两项性能简单的测量是无法发现的，只能用专业的测试仪才能检查出来；
2.输出的脉冲含有直流分量会使脉间时间内放电间隙不能有效的恢复绝缘状态，导致加工不稳定而断丝；
3.输出脉冲中有负向脉冲会使钼丝损耗加快而发生断丝；
在线切割加工电流不大、工件也不厚，又没有其它明显的断丝原因，断丝又频繁发生，基本就可以判断高频电源性能有问题了。

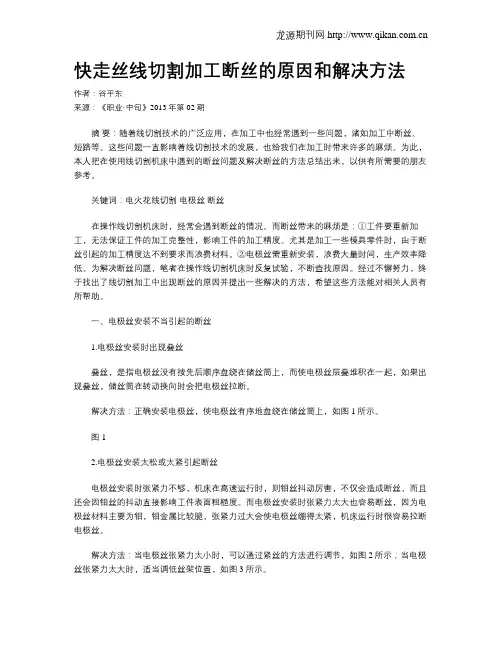

快走丝线切割加工断丝的原因和解决方法作者：谷平东来源：《职业·中旬》2013年第02期摘要：随着线切割技术的广泛应用，在加工中也经常遇到一些问题，诸如加工中断丝、短路等。
这些问题一直影响着线切割技术的发展，也给我们在加工时带来许多的麻烦。
为此，本人把在使用线切割机床中遇到的断丝问题及解决断丝的方法总结出来，以供有所需要的朋友参考。
关键词：电火花线切割电极丝断丝在操作线切割机床时，经常会遇到断丝的情况。
而断丝带来的麻烦是：①工件要重新加工，无法保证工件的加工完整性，影响工件的加工精度。
尤其是加工一些模具零件时，由于断丝引起的加工精度达不到要求而浪费材料。
②电极丝需重新安装，浪费大量时间，生产效率降低。
为解决断丝问题，笔者在操作线切割机床时反复试验，不断查找原因。
经过不懈努力，终于找出了线切割加工中出现断丝的原因并提出一些解决的方法，希望这些方法能对相关人员有所帮助。
一、电极丝安装不当引起的断丝1.电极丝安装时出现叠丝叠丝，是指电极丝没有按先后顺序盘绕在储丝筒上，而使电极丝层叠堆积在一起，如果出现叠丝，储丝筒在转动换向时会把电极丝拉断。
解决方法：正确安装电极丝，使电极丝有序地盘绕在储丝筒上，如图1所示。
图12.电极丝安装太松或太紧引起断丝电极丝安装时张紧力不够，机床在高速运行时，则钼丝抖动厉害，不仅会造成断丝，而且还会因钼丝的抖动直接影响工件表面粗糙度。
而电极丝安装时张紧力太大也容易断丝，因为电极丝材料主要为钼，钼金属比较脆，张紧力过大会使电极丝绷得太紧，机床运行时很容易拉断电极丝。
解决方法：当电极丝张紧力太小时，可以通过紧丝的方法进行调节，如图2所示；当电极丝张紧力太大时，适当调低丝架位置，如图3所示。
图2 紧丝操作图3 调低丝架2的位置二、线切割机床冷却系统出现问题引起的断丝线切割加工时用的冷却液主要是由线切割专用乳化液和自来水按一定比例进行勾兑而得。
冷却液在加工中主要起绝缘、冷却、清洗及润滑的作用。

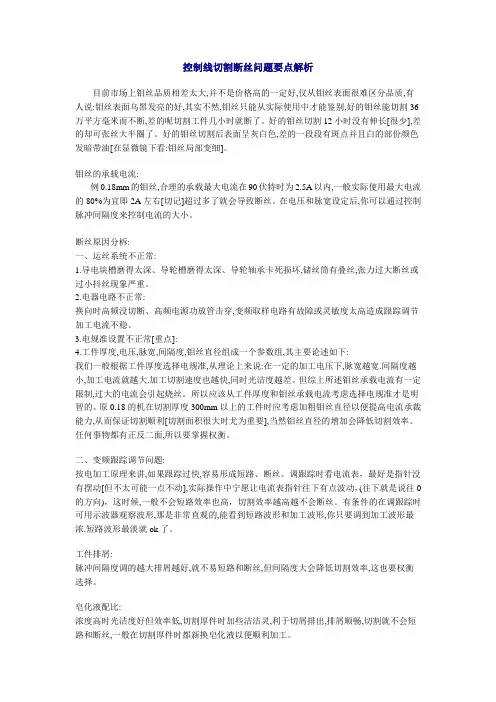

控制线切割断丝问题要点解析目前市场上钼丝品质相差太大,并不是价格高的一定好,仅从钼丝表面很难区分品质,有人说:钼丝表面乌黑发亮的好,其实不然,钼丝只能从实际使用中才能鉴别,好的钼丝能切割36万平方毫米而不断,差的呢切割工件几小时就断了。
好的钼丝切割12小时没有伸长[很少],差的却可张丝大半圈了。
好的钼丝切割后表面呈灰白色,差的一段段有斑点并且白的部份颜色发暗带油[在显微镜下看:钼丝局部变细]。
钼丝的承载电流:例0.18mm的钼丝,合理的承载最大电流在90伏特时为2.5A以内,一般实际使用最大电流的80%为宜即2A左右[切记]超过多了就会导致断丝。
在电压和脉宽设定后,你可以通过控制脉冲间隔度来控制电流的大小。
断丝原因分柝:一、运丝系统不正常:1.导电块槽磨得太深、导轮槽磨得太深、导轮轴承卡死损坏,储丝筒有叠丝,张力过大断丝或过小抖丝现象严重。
2.电器电路不正常:换向时高频没切断、高频电源功放管击穿,变频取样电路有故障或灵敏度太高造成跟踪调节加工电流不稳。
3.电规准设置不正常[重点]:4.工件厚度,电压,脉宽,间隔度,钼丝直径组成一个参数组,其主要论述如下:我们一般根据工件厚度选择电规准,从理论上来说:在一定的加工电压下,脉宽越宽.间隔度越小,加工电流就越大.加工切割速度也越快,同时光洁度越差。
但综上所述钼丝承载电流有一定限制,过大的电流会引起烧丝。
所以应该从工件厚度和钼丝承载电流考虑选择电规准才是明智的。
原0.18的机在切割厚度300mm以上的工件时应考虑加粗钼丝直径以便提高电流承裁能力,从而保证切割顺利[切割面积很大时尤为重要],当然钼丝直径的增加会降低切割效率。
任何事物都有正反二面,所以要掌握权衡。
二、变频跟踪调节问题:按电加工原理来讲,如果跟踪过快,容易形成短路、断丝。
调跟踪时看电流表，最好是指针没有摆动[但不太可能一点不动],实际操作中宁愿让电流表指针往下有点波动，(往下就是说往0的方向)，这时候,一般不会短路效率也高，切割效率越高越不会断丝。

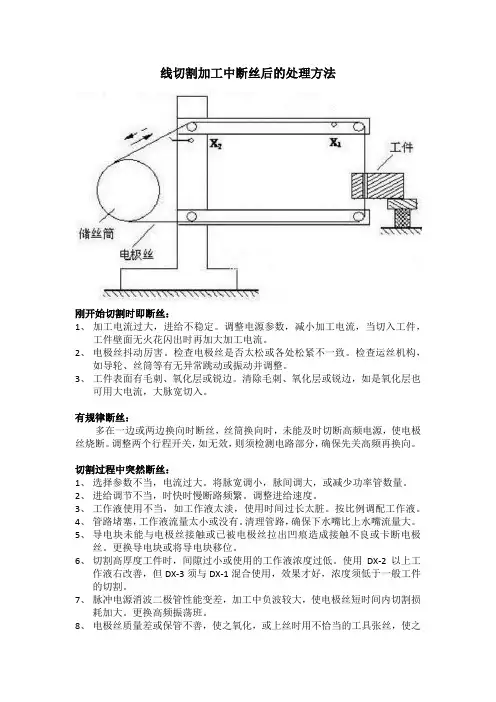

线切割加工中断丝后的处理方法刚开始切割时即断丝：1、加工电流过大，进给不稳定。
调整电源参数，减小加工电流，当切入工件，工件壁面无火花闪出时再加大加工电流。
2、电极丝抖动厉害。
检查电极丝是否太松或各处松紧不一致。
检查运丝机构，如导轮、丝筒等有无异常跳动或振动并调整。
3、工件表面有毛刺、氧化层或锐边。
清除毛刺、氧化层或锐边，如是氧化层也可用大电流，大脉宽切入。
有规律断丝：多在一边或两边换向时断丝，丝筒换向时，未能及时切断高频电源，使电极丝烧断。
调整两个行程开关，如无效，则须检测电路部分，确保先关高频再换向。
切割过程中突然断丝：1、选择参数不当，电流过大。
将脉宽调小，脉间调大，或减少功率管数量。
2、进给调节不当，时快时慢断路频繁。
调整进给速度。
3、工作液使用不当，如工作液太淡，使用时间过长太脏。
按比例调配工作液。
4、管路堵塞，工作液流量太小或没有。
清理管路，确保下水嘴比上水嘴流量大。
5、导电块未能与电极丝接触或已被电极丝拉出凹痕造成接触不良或卡断电极丝。
更换导电块或将导电块移位。
6、切割高厚度工件时，间隙过小或使用的工作液浓度过低。
使用DX-2以上工作液右改善，但DX-3须与DX-1混合使用，效果才好，浓度须低于一般工件的切割。
7、脉冲电源消波二极管性能变差，加工中负波较大，使电极丝短时间内切割损耗加大。
更换高频振荡班。
8、电极丝质量差或保管不善，使之氧化，或上丝时用不恰当的工具张丝，使之产生损伤。
注意电极丝的密封与上丝须用专业工具。
9、切割高厚度工件时，电极丝直径选择不当或使用时间过长，以致电极丝直径太小。
超过150mm的工件必须使用0.18mm以上的电极丝，小于0.13mm的电极丝不宜切割高厚度工件。
10、丝筒转速太慢，造成电极丝在工作区域内停留时间过长。
检查丝筒电机是否达到额定转速，拖板是否转动灵活，丝筒夹缝中是否有异物。
工件接近切完时断丝：工件变形，夹断电极丝（断之前多会出现短路现象）或工件跌落卡断地电极丝，选择适当的切割线路与材料，快切割完时用磁铁吸住工件或用丝夹夹住。
高速走丝线切割机床断丝的解决方法高速走丝线切割机床适合加工各种复杂形状的冲模及单件齿轮、花键、尖角窄缝类零件，具有速度快、周期短等优点，应用非常普及。
高速走丝的线切割机床的电极丝主要是采用钼丝，电极丝运动速度快通常为8～12米/秒，而且是双向往返循环运行，在加工过程中很容易发生断丝。
如果在切割工件过程中多次断丝，不仅会造成一定的经济损失，而且会带来重新绕丝的麻烦；不仅耽误时间，而且会在工件上产生断丝痕迹，影响加工质量，严重的会造成工件报废。
本文详细的总结了高速走丝线切割机床在工作中经常出现的断丝原因及解决办法：一、钼丝钼丝的松紧程度。
如果钼丝安装太松，则钼丝抖动厉害，不仅会造成断丝，而且由于钼丝的抖动直接影响工件表面粗糙度。
但钼丝也不能安装得太紧，太紧内应力增大，也会造成断丝，因此钼丝在切割过程中，其松紧程度要适当，新安装的钼丝，要先紧丝再加工，紧丝时用力不要太大。
钼丝在加工一段时间后，由于自身的拉伸而变松。
当伸长量较大时，会加剧钼丝振动或出现钼丝在贮丝筒上重叠。
使走丝不稳而引起断丝。
应经常检查钼丝的松紧程度，如果存在松弛现象，要及时拉紧。
钼丝安装。
钼丝要按规定的走向绕在贮丝筒上，同时固定两端。
绕丝时，一般贮丝筒两端各留10mm，中间绕满不重叠，宽度不少于贮丝筒长度的一半，以免电机换向频繁而使机件加速损坏，也防止钼丝频繁参与切割而断丝。
机床上钼丝引出处有挡丝棒，挡丝棒是由两根红宝石制成的导向立柱，挡丝棒不像导轮那样作滚动运动，他们直接与钼丝接触，作滑动摩擦。
因此磨损很快，使用不久柱体与钼丝接触的地方就会形成深沟，必须及时检查并进行翻转和更换，否则会出现叠丝断丝。
二、运丝机构线切割机的运丝机构主要是由贮丝筒、线架和导轮组成。
当运丝机构的精度下降时（主要是传动轴承），会引起贮丝筒的径向跳动和轴向窜动。
贮丝筒的径向跳动会使电极丝的张力减小，造成丝松，严重时会使钼丝从导轮槽中脱出拉断。
贮丝筒的轴向窜动会使排丝不匀，产生叠丝现象。
线切割频繁断丝的原因介绍线切割是一种常见的金属切割加工方法，它通过在金属工件上生成电弧放电，利用放电产生的高热能将金属切割开。
然而，在实际应用中，我们经常会遇到线切割频繁断丝的问题，即电极丝（切割线）在切割过程中出现断裂的现象。
本文将探讨线切割频繁断丝的原因，并提出解决方法。
原因一：电压不稳定电压是线切割过程中的一个关键参数，它直接影响到电弧放电的稳定性和切割质量。
如果电压不稳定，就会导致电弧放电不均匀，进而影响电极丝的稳定性。
造成电压不稳定的原因有： - 电源问题：电源的质量不过关，输出电压波动较大； - 线路问题：切割机与电源之间的线路老化、接触不良等； - 外界干扰：临近的其他设备、电磁信号等干扰。
原因二：切割速度过快在线切割过程中，切割速度是一个重要的参数。
如果切割速度过快，电极丝在切割过程中受到的拉力就会增大，容易发生断丝现象。
切割速度过快的原因有： - 过高的进给速度：如果进给速度设置过高，切割速度就会过快； - 材料选择不合适：不同的材料对切割速度有不同的要求，如果选择的材料不适合高速切割，就容易发生断丝。
原因三：电极不合适电极是线切割过程中起到导电和切割的作用的部分，它的质量和选择直接影响到线切割的效果和稳定性。
如果选择的电极质量不好或选择不合适，就容易出现断丝问题。
导致断丝的原因有： - 电极质量问题：电极质量差、表面未经处理等； - 电极选择不合适：不同材料需要使用不同类型的电极，如果选择的电极与切割材料不匹配，就会出现问题。
原因四：工作环境不良线切割是一项需要较高的工作环境要求的加工工艺，如果工作环境不良，容易引起线切割频繁断丝。
工作环境不良的原因有： - 温度过高：线切割过程中需要保持适宜的温度范围，太高的环境温度会导致电极丝变形、断裂； - 湿度过大：湿度过大会导致电极丝表面产生氧化，影响导电效果； - 灰尘和杂质：工作环境中存在过多的灰尘、金属屑等杂质，会影响切割的稳定性。
快走丝线切割加工断丝的原因和解决方法作者：谷平东来源：《职业·中旬》2013年第02期摘要：随着线切割技术的广泛应用，在加工中也经常遇到一些问题，诸如加工中断丝、短路等。
这些问题一直影响着线切割技术的发展，也给我们在加工时带来许多的麻烦。
为此，本人把在使用线切割机床中遇到的断丝问题及解决断丝的方法总结出来，以供有所需要的朋友参考。
关键词：电火花线切割电极丝断丝在操作线切割机床时，经常会遇到断丝的情况。
而断丝带来的麻烦是：①工件要重新加工，无法保证工件的加工完整性，影响工件的加工精度。
尤其是加工一些模具零件时，由于断丝引起的加工精度达不到要求而浪费材料。
②电极丝需重新安装，浪费大量时间，生产效率降低。
为解决断丝问题，笔者在操作线切割机床时反复试验，不断查找原因。
经过不懈努力，终于找出了线切割加工中出现断丝的原因并提出一些解决的方法，希望这些方法能对相关人员有所帮助。
一、电极丝安装不当引起的断丝1.电极丝安装时出现叠丝叠丝，是指电极丝没有按先后顺序盘绕在储丝筒上，而使电极丝层叠堆积在一起，如果出现叠丝，储丝筒在转动换向时会把电极丝拉断。
解决方法：正确安装电极丝，使电极丝有序地盘绕在储丝筒上，如图1所示。
图12.电极丝安装太松或太紧引起断丝电极丝安装时张紧力不够，机床在高速运行时，则钼丝抖动厉害，不仅会造成断丝，而且还会因钼丝的抖动直接影响工件表面粗糙度。
而电极丝安装时张紧力太大也容易断丝，因为电极丝材料主要为钼，钼金属比较脆，张紧力过大会使电极丝绷得太紧，机床运行时很容易拉断电极丝。
解决方法：当电极丝张紧力太小时，可以通过紧丝的方法进行调节，如图2所示；当电极丝张紧力太大时，适当调低丝架位置，如图3所示。
图2 紧丝操作图3 调低丝架2的位置二、线切割机床冷却系统出现问题引起的断丝线切割加工时用的冷却液主要是由线切割专用乳化液和自来水按一定比例进行勾兑而得。
冷却液在加工中主要起绝缘、冷却、清洗及润滑的作用。

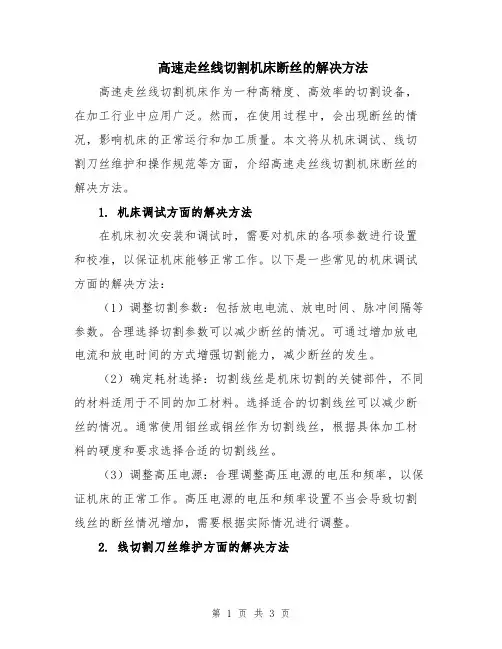

高速走丝线切割机床断丝的解决方法高速走丝线切割机床作为一种高精度、高效率的切割设备，在加工行业中应用广泛。
然而，在使用过程中，会出现断丝的情况，影响机床的正常运行和加工质量。
本文将从机床调试、线切割刀丝维护和操作规范等方面，介绍高速走丝线切割机床断丝的解决方法。
1. 机床调试方面的解决方法在机床初次安装和调试时，需要对机床的各项参数进行设置和校准，以保证机床能够正常工作。
以下是一些常见的机床调试方面的解决方法：（1）调整切割参数：包括放电电流、放电时间、脉冲间隔等参数。
合理选择切割参数可以减少断丝的情况。
可通过增加放电电流和放电时间的方式增强切割能力，减少断丝的发生。
（2）确定耗材选择：切割线丝是机床切割的关键部件，不同的材料适用于不同的加工材料。
选择适合的切割线丝可以减少断丝的情况。
通常使用钼丝或铜丝作为切割线丝，根据具体加工材料的硬度和要求选择合适的切割线丝。
（3）调整高压电源：合理调整高压电源的电压和频率，以保证机床的正常工作。
高压电源的电压和频率设置不当会导致切割线丝的断丝情况增加，需要根据实际情况进行调整。
2. 线切割刀丝维护方面的解决方法线切割刀丝作为机床切割材料的关键部件，其维护状态直接影响机床切割质量和断丝情况。
以下是一些线切割刀丝维护方面的解决方法：（1）定期更换切割线丝：切割线丝使用一段时间后会出现磨损和劣化的情况，容易出现断丝。
定期更换切割线丝可以保持切割的稳定性和质量。
（2）保持切割线丝的整洁：使用过程中，切割线丝表面会附着有切割材料和碳化物等杂质，容易影响切割质量。
及时清理切割线丝表面的附着物，可以减少断丝的发生。
（3）正确安装切割线丝：切割线丝的安装需要严格按照机床的要求来进行，确保切割线丝的拉紧力和定位准确。
安装不当会导致切割线丝在工作过程中出现摆动或振动，进而引发断丝情况的发生。
3. 操作规范方面的解决方法操作规范是保证机床正常工作和减少断丝情况的关键。
以下是一些操作规范方面的解决方法：（1）避免过载操作：过载操作容易引起切割线丝的断丝，需要注意控制加工材料的厚度和机床的切割参数，避免超负荷操作。
线切割频繁断丝的原因1. 引言线切割是一种常见的金属加工方法，通过电火花放电的方式将导电线切割工件。
然而，在实际应用中，我们可能会遇到线切割频繁断丝的问题。
本文将探讨线切割频繁断丝的原因，并提供相应的解决方案。
2. 原因分析2.1 导电线质量问题导电线是线切割中重要的零部件之一，其质量直接影响到线切割的效果。
导电线若质量不合格，容易出现断丝现象。
以下是导电线质量不合格可能导致断丝的原因：•材料问题：导电线材料应具有良好的导电性和耐磨性。
若使用劣质材料制作导电线，容易出现断丝现象。
•直径不均匀：导电线直径不均匀会导致放电时产生的热量不均匀分布，进而造成局部过热和断丝。
•表面光洁度差：表面粗糙度大、存在氧化物或沉积物的导电线容易产生放电不稳定，从而引起断丝。
2.2 放电参数设置问题放电参数的合理设置对于线切割效果至关重要。
以下是放电参数设置不当可能导致断丝的原因：•脉冲电流过高：脉冲电流过高会导致放电时的能量过大，容易引发过热和断丝。
•脉冲宽度过长：脉冲宽度过长会造成能量持续输入，导致局部过热和断丝。
•放电间隙不合适：放电间隙过大或过小都会影响到放电效果，进而引起断丝。
2.3 工件材料问题工件材料的选择和质量也会对线切割产生影响。
以下是工件材料问题可能导致断丝的原因：•硬度过高：硬度过高的材料难以被切割，容易导致导电线受力增大而断丝。
•含有硬质颗粒：工件表面存在硬质颗粒会增加切割阻力，使得导电线容易受力集中并断丝。
2.4 刀具磨损问题刀具的磨损情况也会影响到线切割的效果。
以下是刀具磨损问题可能导致断丝的原因：•导电线固定不当：若导电线与刀具之间的接触不紧密，容易造成放电不稳定和断丝。
•刀具绝缘层破损：刀具绝缘层破损会导致放电过程中的能量散失，进而引起放电不稳定和断丝。
3. 解决方案为了解决线切割频繁断丝的问题，我们可以采取以下措施：•选择优质导电线材料：选择具有良好导电性和耐磨性的导电线材料，确保材料质量符合要求。
浅谈线切割机床断丝原因及预防作者：张伟来源：《职业·中旬》2009年第09期高速走丝线切割机床具有高质量、高效率等优点，在模具制造、成形刀具加工、难加工材料和精密复杂零件的加工方面有不可替代的作用。
但是线切割加工中常常断丝，造成了电极丝的大量浪费和成本增加，重新人工上丝会影响机床的加工效率，使加工零件的精度和表面质量下降甚至工件报废。
因此，笔者介绍几种断丝现象及相应的解决方法和预防措施。
一、断丝现象及解决办法1、空转时断丝主要原因是钼丝排列时叠丝、丝筒转动不灵活、电极丝卡在导电块槽中等。
可通过检查钼丝是否在导轮槽中、排丝机构的螺杆是否间隙过大、丝筒轴线是否与线架相垂直、丝筒夹缝中是否进入杂物以及更换或调整导电块位置方法排除。
2、开始切割时即断丝初始切割时，钼丝在工件之外，上下导丝轮开距大，钼丝和工件之间的间隙处于不佳状态，钼丝没有阻尼而抖动剧烈，或加工电流过大，进给不稳、工件表面有毛刺，或有不导电氧化皮或锐边造成断丝。
解决方法是刚切入时用过调整参数使电流适当减小，切入后，工件侧壁面无火花时再增大电流。
检查走丝系统部分，如导轮、轴承、丝筒是否有异常跳动、振动并清除氧化皮、毛刺。
3、切割过程中突然断丝原因主要有：选择电参数不当，电流过大；进给调节不当，开路短路频繁；工作液太稀、太脏，管道堵塞，工作液流量大减；导电块未能与钼丝接触或已被钼丝拉出凹痕；切割厚件时，钼丝直径太小，间歇过小；脉)中电源削波二极管性能变差，加工中负波较大，钼丝短时间内损耗加大：钼丝被氧化或上丝不当，使丝损伤：丝筒转速太慢，使钼丝在工作区停留时间过长等。
可通过将间歇档调大，或减少功率管个数；使用线切割专用工作液；清洗管道；更换或将导电块移一个位置；更换削波二极管；更换钼丝，使用上丝轮紧丝：合理选择丝速档；选择直径合适的钼丝等方法排除。
4、工件接近切完时断丝原因可能是工件材料的内应力导致变形，夹断钼丝：或工件跌落时，撞断钼丝。
线切割断丝问题浅析断丝问题一直是线切割加工中的一个严重的问题.它使加工停顿并不得不从头开始,浪费大量工时,破坏了加工面的完整性,增加了实现无人操作加工的困难,阻碍线切割工艺的进一步发展.因此,研究断丝的原因和防止断丝的方法一直是国内外线切割工艺研究中的一个重要课题.国内外研究简况早在!"80年代末,专家们注意到断丝通常与短路增加有关,认为丝振及短路均会造成加工速度的降低并会增加断丝的概率.随后,'发现在断丝前,放电频率会突然增加.他们设计的防断丝控制系统在工件度!"((以内时效果不错.著名的比利时鲁文大学教授; 左右的比例随机分布.以此为断丝先兆信号设计的防止断丝的试验装置取得了较好的效果.研究表明:不同类型的脉冲电源的断丝先兆信号不同,凡能反映向放电间隙中输入能量大小的量,在断丝前都会有一个突然增加,原则上都可作为断丝先兆信号.目前国外已有根据断丝先兆采取防护措施的线切割机床装置.南京航空航天大学特种加工研究室,经过对断丝问题的研究,认为:断丝过程开始于加工过程的不稳.加工不稳定促使放电在一点上集中.放电集中又引起放电在时间上密集,这就使输入间隙的能量增加且集中于一点,造成局部高温,致使电极丝被烧断.这就是断丝的全部过程."断丝的原因断丝的直接原因是输入间隙的热负载增加且集中在一点上,而起因是加工过程的不稳定.既然断丝的起因是加工过程的不稳定,那么根据加工过程不稳定的信号,采取有效措施使之尽快进入稳定状态,才是从根本上克服断丝问题的方法. 防止断丝探讨线切割机床设备方面1脉冲电源脉冲电源是线切割机床的重要组成部分,是影响线切割加工的最关键的设一.在高速走丝方式线切割加工中,电极丝往复使用,如果它出现损耗会直接影响加工精度,损耗较大时还会增大断丝的概率,因此,线切割脉冲电源应具有使电极丝低损耗性能.2冷却系统当线割机床上的冷却系统不完善时,加工时冷却液随电极丝运动四处飞溅,进不到切缝中去,电极丝无法得到充分冷却,易引起电极丝被烧断.在实际线切割加工之前应检查冷却系统是否完善.3走丝机构线切割加工中电极丝的振动好象是一个纺锤,中间振动幅度大,两头小,如果振动引起的这个差值超过电极丝弹性限度,就会引起断丝.因此,提高整个走丝机构的制造质量,电极丝采用恒张力,恒摘要:介绍国内外对线切割加工中断丝问题的研究,简述了产生断丝的原因,从线切割机床和工艺特点出发,对防止断丝进行探讨.关键词:线切割断丝工艺装备工艺装备线切割加工中断丝问题的探讨线切割加工中断丝问题的探讨工艺装备速度控制;提高线架制造刚度,导轮采用静压轴承或采用磁力轴承,都是减少电极丝振动的根本途径.,-线切割工艺方面,电极丝材料电极丝材料有铜丝,钨丝,钼丝,钨钼合金电极丝等.其中,钼丝和钨钼合金电极丝比较而言,钨钼合金电极丝/,'0'和/1'0',其寿命较钼丝约提高,'23#'2,断丝现象明显减少.为减少断丝,可优先选用钨钼合金电极丝,因为钨的延伸率,抗张力以及熔点都比钼更适合线切割加工的需要."工作液工作液为脉冲放电的介质,工作液应具有较好的加工稳定性和一定的绝缘强度,使脉冲放电能量顺利进行,减少脉冲能量损耗和电极丝损耗,并能产生恰好的镀覆现象.#进给速度理想的线切割加工应是进给速度,跟踪其线加工速度,进给过快容易造成频繁短路,进给过慢则容易造成频繁开路,过跟踪和欠跟踪都是造成加工不稳定的直接因素,容易引起断丝.要实现理想的跟踪进给,必须提高进给控制系统的性能和人工调节较佳进给量.另外,峰值电流,走丝速度,脉冲间隔等工艺参数对加工的稳定性和对断丝的影响,有待进一步的研究.$小结从线切割机床和工艺采取有效措施,使线切割加工过程尽快进入稳定状态,再辅以断丝先兆的防护措施,不仅可防止断丝,而且能进一步提高加工速度.。
断丝原因分析:1．中断丝的主要原因若在刚开始加工阶段就断丝,则可能的原因有：1 加工电流过大2 抖动厉害;3 有或;若在加工中间阶段断丝,则可能的原因有：1 电参数不当,电流过大;2 调节不当,忽快忽慢,开路短路频繁;3 工作液太脏;4 导电块未与接触或被拉出凹痕;5 切割厚件时,脉冲过小;6 丝筒转速太慢;7管道堵塞,工作液流量大减若在加工最后阶段出现断丝,则可能的原因有：1 工件材料变形,夹断;2 工件跌落,撞落钼丝;解决办法：1、加工参数：跟踪不要太紧,否则易出现短路,而短路会造成钼丝电流过大,局部产生高温,加速钼丝老化、脆化,易折;短路电流应设在2a以下为好;2、将脉宽挡调小,将间隙挡调大,或减少功率管个数3、贮丝筒换向时,未能及时切断高频电源,使钼丝烧断4、检测机床电路部分,要保证先关高频再换向5、工作液使用不当如错误使用普通机床乳化液,乳化液太稀,使用时间长,太脏6、脉冲电源削波二极管性能变差,加工中负波加大,使钼丝短时间内损耗加大脉宽、脉间参数设置脉宽：越宽,单个脉冲的能量就月大;切割得就越快,由于放电时间长,所以加工比较稳定;但就越不好;你要想好就要宽调小;脉间：说简单的就是给脏东西排出来的通道大小;由于厚度大的工件排渣困难,所以就要加大脉间,给排渣有充裕的时间,另一方面减少生成腐蚀物;使得加工稳定,少断丝脉冲：调整参数：脉宽越大,电流越大,加工越快,不过光洁度越差;脉间越大,电流越小,加工速度慢,光洁度好;一般加工厚度100以下的,可以用脉宽30us,脉间150us;这个参数比较常用脉冲宽度操作方法：旋转“选择”旋钮,可选择8μs~80μs,分五档,分别为1档为8μs,二档为20μs,为40μs,四档为60μs,五档为80μs选择原则说明：宽时,放电时间长,单个脉冲的能量大,加工稳定,切割效率高,但较差;反之,脉冲宽度窄时,单个脉冲的能量就小,加工稳定较差,切割效率低,但较好;一般情况下：高度在15mm以下的工件,脉冲宽度选1~5档；高度在15mm~50mm的工件,脉冲宽度选2~5档；高度在50mm以上的工件,脉冲宽度选3~5档;脉冲间隔操作方法：旋转“间隔微调”旋钮,调节脉冲间隔宽度的大小,间隔宽度变大,逆时针旋转间隔宽度变小;选择原则说明：加工工件高度较高时,适当加大脉冲间隔,以利排屑,减少切割处的电蚀污物的生成,使加工较稳定,防止断丝;因为在档位确定的情况下,间隔在“间隔微调”旋钮确定下,间隔宽度是一定的,所以要调节间隔大小就是旋转“间隔微调”旋钮;在有稳定指示的情况下,旋转“间隔微调”旋钮时,电流变小表示间隔变大,电流变大表示间隔变小;脉冲间隔和脉冲宽度的调整应该根据要切割的工件的厚度来调整;即厚的工件,脉冲宽度和脉冲间隔要调大；薄的工件,脉冲宽度和脉冲间隔要调小;工件厚度mm ＜20 ＜50 ＜100 ＞100小脉宽Ti 4 8 12 12Ti/To 1：1 1：1~2 1：2~3 1：3~6注：对于100mm以上的工件,使用分组脉冲要谨慎调节,否则易出现断丝现象;对于高厚度工件的切割应当注意占空比的调节,较小时容易断丝;。
以下是有关线切割机械部分造成的断丝的原因及解决办法：1、导电块造成的断丝：线切割钼丝长时间运行加工接触导电块，造成导电块会有沟痕，长时间不处理造成沟痕过大而导致的夹断钼丝。
解决办法：定期将导电块旋转一定角度或横移位置，或更换新的导电块。
2、导轮造成的断丝：钼丝是通过导轮来进行导向的，所以导轮的精度会影响钼丝的运行，导轮中的轴承的轴向和径向跳动会影响钼丝放电加工的稳定。
解决办法：需要定期喷注润滑脂保养导轮，到了使用期限就需要更换轴承，或更换导轮组件。
3、上丝紧丝造成的断丝：在上丝的时候如果张丝用力过大，可能也会造成断丝；紧丝时如果用力过小则造成钼丝张力不够，用力过大则会造成钼丝拉伤从而导致断丝。
解决办法：需要拿捏合适的力度来上丝紧丝。
4、运丝筒造成的断丝。
加工过程中，运丝筒不断的进行移动，从而引发的径向跳动会造成钼丝切割过程中张力变化，会引起叠丝，从而造成断丝。
解决办法：需要定期检测运丝筒精度并做调正。
5、钼丝在运丝筒上缠绕不合理造成的断丝：钼丝在运丝筒的两段需要预留5-10MM的钼丝，不然钼丝会在换向时张紧力度不均挣断钼丝，钼丝的叠丝也会造成断丝。
解决办法：应该在上丝的时候合理的调正钼丝。
6、换向传感器失灵造成的断丝：开关压板没有固定好，或没有压下行程开关，或行程开关失灵。
解决办法：线切割加工前保证换向开关及开关压板的可工作性。
7、钼丝没有挂好造成的断丝：上丝时如果钼丝没有挂在正确的走丝路径上，如导轮外，开机就会拉断钼丝。
解决办法：上丝完成后，检查一遍钼丝路劲，查看是否都挂好在正确的走丝路径上。
8、钼丝热胀冷缩造成的断丝：如果加工完成后，钼丝未停靠在运丝筒两边，钼丝张力过紧会在冷却后挣断钼丝。
解决办法：停机后，钼丝停靠在运丝筒的一端，如不继续加工，还应松开钼丝的一端。
线切割断丝原因分析:
1．快走丝机床加工中断丝的主要原因
若在刚开始加工阶段就断丝，则可能的原因有：
(1) 加工电流过大
(2) 钼丝抖动厉害。
(3) 工件表面有毛刺或氧化皮。
若在加工中间阶段断丝，则可能的原因有：
(1) 电参数不当，电流过大。
(2) 进给调节不当，忽快忽慢，开路短路频繁。
(3) 工作液太脏。
(4) 导电块未与钼丝接触或被拉出凹痕。
(5) 切割厚件时，脉冲过小。
(6) 丝筒转速太慢。
(7)管道堵塞，工作液流量大减
若在加工最后阶段出现断丝，则可能的原因有：
(1) 工件材料变形，夹断钼丝。
(2) 工件跌落，撞落钼丝。
解决办法：
1、加工参数：跟踪不要太紧，否则易出现短路，而短路会造成钼丝电流过大，局部产生高温，加速钼丝老化、脆化，易折。
短路电流应设在2a以下为好。
2、将脉宽挡调小，将间隙挡调大，或减少功率管个数
3、贮丝筒换向时，未能及时切断高频电源，使钼丝烧断
4、检测机床电路部分，要保证先关高频再换向
5、工作液使用不当（如错误使用普通机床乳化液），乳化液太稀，使用时间长，太脏
6、脉冲电源削波二极管性能变差，加工中负波加大，使钼丝短时间内损耗加大脉宽、脉间参数设置
脉宽：线切割脉冲宽度越宽，单个脉冲的能量就月大。
切割得就越快，由于放电时间长，
所以加工比较稳定。
但光洁度就越不好。
你要想光洁度好就要把脉宽调小。
脉间：说简单的就是给脏东西排出来的通道大小。
由于厚度大的工件排渣困难，所以就要
加大脉间，给排渣有充裕的时间，另一方面减少生成腐蚀物。
使得加工稳定，少断丝
脉冲：
调整参数：
脉宽越大，电流越大，加工越快，不过光洁度越差。
脉间越大，电流越小，加工速度慢，光洁度好。
一般加工厚度100以下的，可以用脉宽30us，脉间150us。
这个参数比较常用
脉冲宽度操作方法：旋转“脉宽选择”旋钮，可选择8μs~80μs脉冲宽度，分五档，分别为1档为8μs，二档为20μs，三档为40μs，四档为60μs，五档为80μs
选择原则说明：脉冲宽度宽时，放电时间长，单个脉冲的能量大，加工稳定，切割效
率高，但表面粗糙度较差。
反之，脉冲宽度窄时，单个脉冲的能量就小，加工稳定较差，切割效率低，但表面粗糙度较好。
一般情况下：
高度在15mm以下的工件，脉冲宽度选1~5档；
高度在15mm~50mm的工件，脉冲宽度选2~5档；
高度在50mm以上的工件，脉冲宽度选3~5档。
脉冲间隔操作方法：旋转“间隔微调”旋钮，调节脉冲间隔宽度的大小，顺时针旋转
间隔宽度变大，逆时针旋转间隔宽度变小。
选择原则说明：加工工件高度较高时，适当加大脉冲间隔，以利排屑，减少切割处的电蚀污物的生成，使加工较稳定，防止断丝。
因为在脉宽档位确定的情况下，间隔在“间隔微调”旋钮确定下，间隔宽度是一定的，所以要调节间隔大小就是旋转“间隔微调”旋钮。
在有稳定高频电流指示的情况下，旋转“间隔微调”旋钮时，电流变小表示间隔变大，电流变大表示间隔变小。
脉冲间隔和脉冲宽度的调整应该根据要切割的工件的厚度来调整。
即厚的工件，脉冲宽度和脉冲间隔要调大；薄的工件，脉冲宽度和脉冲间隔要调小。
工件厚度mm ＜20 ＜50 ＜100 ＞100
小脉宽（Ti） 4 8 12 12
Ti/To 1：1 1：1~2 1：2~3 1：3~6
注：对于100mm以上的工件，使用分组脉冲要谨慎调节，否则易出现断丝现象。
对于高厚度工件的切割应当注意占空比的调节，较小时容易断丝。
