电容的充电和放电精编版

电容器的充电与放电规律电容器是一种能够存储和释放电能的电子元件，广泛应用于各个领域，如电子设备、通信系统和电动车辆等。

了解电容器的充电与放电规律对于电路设计和能量管理至关重要。

本文将介绍电容器的充电与放电规律，并探讨相关的数学关系与实际应用。

一、电容器的充电规律电容器的充电是指在电路中给电容器施加电压，使其电荷量逐渐增加的过程。

当电容器两极之间施加电压时，电场产生，导致电荷在电容器的板之间积累。

根据基本物理原理，电容器的充电规律可以用以下公式描述：Q = CV其中，Q表示电容器所储存的电荷量（单位为库仑，Coulomb），C 表示电容器的电容量（单位为法拉，Farad），V表示施加在电容器两极之间的电压（单位为伏，Volt）。

从公式可知，电容器的电荷量与电容量和电压成正比，这意味着增加电容量或电压将增加电荷量。

同时，电容器的电荷量与时间呈指数增长的关系，即电容器充电的速度随着时间的增加而减慢。

二、电容器的放电规律电容器的放电是指将电容器中存储的电荷释放到电路中的过程。

当与电容器两极相连的电路通断时，电容器会开始放电。

根据基本物理原理，电容器的放电规律可以用以下公式描述：Q = Q0 * exp(-t/RC)其中，Q表示电容器中的电荷量，Q0表示初始电荷量，t表示放电的时间，R表示电路中的电阻，C表示电容器的电容量。

从公式可知，电容器的放电过程是一个指数衰减的过程，其速度由电路中的电阻和电容器的电容量共同决定。

较大的电阻和电容量将导致放电时间变长，反之亦然。

另外，放电过程中电容器的电压随着时间的变化也遵循相同的指数衰减规律。

三、电容器的充放电周期电容器在不同充放电状态下的周期可以通过计算充电时间和放电时间之和得到。

在实际应用中，电容器的充放电周期可以用来控制元件的工作频率和脉冲时间。

典型的应用是在闪光灯电路中，通过控制电容器的充电和放电时间来控制闪光灯的亮度和闪烁频率。

另一个应用是在电力系统中，利用电容器的充放电周期来调节电力负载，实现电能的平衡和稳定供应。

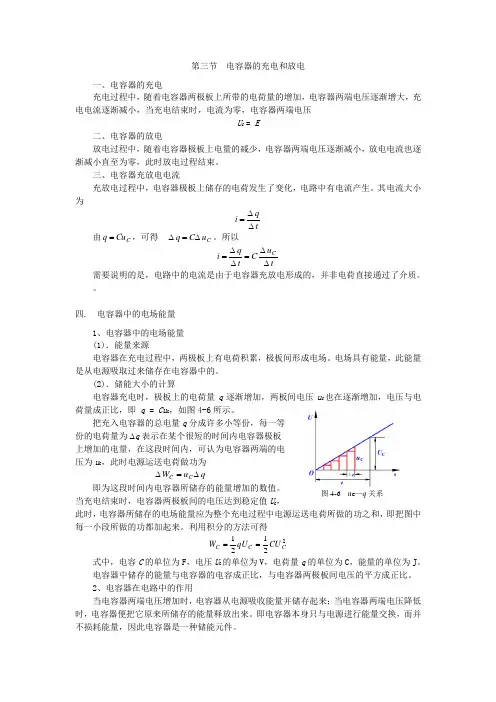

第三节 电容器的充电和放电一、电容器的充电充电过程中，随着电容器两极板上所带的电荷量的增加，电容器两端电压逐渐增大，充电电流逐渐减小，当充电结束时，电流为零，电容器两端电压U C = E二、电容器的放电放电过程中，随着电容器极板上电量的减少，电容器两端电压逐渐减小，放电电流也逐渐减小直至为零，此时放电过程结束。

三、电容器充放电电流充放电过程中，电容器极板上储存的电荷发生了变化，电路中有电流产生。

其电流大小为tq i ∆ ∆= 由C Cu q =，可得 C u C q ∆= ∆。

所以tu C t q i C ∆ ∆= ∆ ∆=需要说明的是，电路中的电流是由于电容器充放电形成的，并非电荷直接通过了介质。

。

四. 电容器中的电场能量 1、电容器中的电场能量(1)．能量来源电容器在充电过程中，两极板上有电荷积累，极板间形成电场。

电场具有能量，此能量是从电源吸取过来储存在电容器中的。

(2)．储能大小的计算电容器充电时，极板上的电荷量q 逐渐增加，两板间电压u C 也在逐渐增加，电压与电荷量成正比，即 q = Cu C ，如图4-6所示。

把充入电容器的总电量q 分成许多小等份，每一等份的电荷量为 ∆q 表示在某个很短的时间内电容器极板上增加的电量，在这段时间内，可认为电容器两端的电压为u C ，此时电源运送电荷做功为q u W C C ∆= ∆ 即为这段时间内电容器所储存的能量增加的数值。

当充电结束时，电容器两极板间的电压达到稳定值U C ，此时，电容器所储存的电场能量应为整个充电过程中电源运送电荷所做的功之和，即把图中每一小段所做的功都加起来。

利用积分的方法可得22121C C C CU qU W == 式中，电容C 的单位为F ，电压U C 的单位为V ，电荷量q 的单位为C ，能量的单位为J 。

电容器中储存的能量与电容器的电容成正比，与电容器两极板间电压的平方成正比。

2、电容器在电路中的作用当电容器两端电压增加时，电容器从电源吸收能量并储存起来；当电容器两端电压降低时，电容器便把它原来所储存的能量释放出来。

第三节 电容器的充电和放电一、电容器的充电充电过程中，随着电容器两极板上所带的电荷量的增加，电容器两端电压逐渐增大，充电电流逐渐减小，当充电结束时，电流为零，电容器两端电压U C = E二、电容器的放电放电过程中，随着电容器极板上电量的减少，电容器两端电压逐渐减小，放电电流也逐渐减小直至为零，此时放电过程结束。

三、电容器充放电电流充放电过程中，电容器极板上储存的电荷发生了变化，电路中有电流产生。

其电流大小为tq i ∆ ∆= 由C Cu q =，可得 C u C q ∆= ∆。

所以tu C t q i C ∆ ∆= ∆ ∆= 需要说明的是，电路中的电流是由于电容器充放电形成的，并非电荷直接通过了介质。

。

四. 电容器中的电场能量1、电容器中的电场能量(1)．能量来源电容器在充电过程中，两极板上有电荷积累，极板间形成电场。

电场具有能量，此能量是从电源吸取过来储存在电容器中的。

(2)．储能大小的计算电容器充电时，极板上的电荷量q 逐渐增加，两板间电压u C 也在逐渐增加，电压与电荷量成正比，即 q = Cu C ，如图4-6所示。

把充入电容器的总电量q 分成许多小等份，每一等份的电荷量为 ∆q 表示在某个很短的时间内电容器极板上增加的电量，在这段时间内，可认为电容器两端的电压为u C ，此时电源运送电荷做功为q u W C C ∆= ∆ 即为这段时间内电容器所储存的能量增加的数值。

当充电结束时，电容器两极板间的电压达到稳定值U C ，此时，电容器所储存的电场能量应为整个充电过程中电源运送电荷所做的功之和，即把图中每一小段所做的功都加起来。

利用积分的方法可得22121C C C CU qU W == 式中，电容C 的单位为F ，电压U C 的单位为V ，电荷量q 的单位为C ，能量的单位为J 。

电容器中储存的能量与电容器的电容成正比，与电容器两极板间电压的平方成正比。

2、电容器在电路中的作用当电容器两端电压增加时，电容器从电源吸收能量并储存起来；当电容器两端电压降低时，电容器便把它原来所储存的能量释放出来。

了解电容器在电路中的充放电过程电容器是电路中常见的元件之一，它在电路中起着重要的作用。

在电容器中，电荷的存储和释放是通过充放电过程实现的。

本文将介绍电容器在电路中的充放电过程，并探讨其在实际应用中的意义。

一、电容器的基本原理电容器由两个导体板和介质组成，当电容器与电源相连时，导体板上会形成正负电荷。

正电荷聚集在一个板上，负电荷聚集在另一个板上，两个板之间的介质起到隔离作用。

这种正负电荷之间的电场形成了电容器的电场。

二、电容器的充电过程当电容器与电源相连时，电源的正极与电容器的一侧连接，电源的负极与电容器的另一侧连接。

在初始状态下，电容器内没有电荷，电场强度为零。

然而，一旦电源连接，电荷开始从电源流向电容器。

正电荷聚集在一个板上，负电荷聚集在另一个板上，电场强度逐渐增大。

充电过程中，电容器的电场强度和电荷量会随时间的推移而变化。

初始时，电容器的电场强度为零，电荷量为零。

随着时间的推移，电场强度和电荷量逐渐增加，直到达到最大值。

在充电过程中，电容器的电压也会逐渐增加，直到与电源的电压相等。

三、电容器的放电过程当电容器充满电荷后，如果将其与电源断开连接，并连接到一个负载电阻上，电容器就会开始放电。

在放电过程中，电容器内的电荷开始从一个板流向另一个板，电场强度逐渐减小。

放电过程中，电容器的电场强度和电荷量会随时间的推移而变化。

初始时，电容器的电场强度和电荷量为最大值。

随着时间的推移，电场强度和电荷量逐渐减小，直到为零。

在放电过程中，电容器的电压也会逐渐减小，直到与负载电阻上的电压相等。

四、电容器在电路中的应用电容器在电路中有广泛的应用。

首先，它可以用作电源的滤波器，通过充放电过程平滑电源输出的电压。

其次，电容器可以用于存储电荷，如电子设备中的闪光灯电容器。

此外，电容器还可以用于调节电路的频率响应，如音频放大器中的耦合电容器。

电容器的充放电过程是电路中重要的基本现象之一。

了解电容器的充放电过程有助于我们理解电路的工作原理，并能更好地应用电容器进行电路设计和故障排除。

电容充放电计算及曲线电容充放电是电学中的重要概念，广泛应用于电子技术和电路设计中。

本文将介绍电容充放电的基本原理和计算方法，并针对充放电过程绘制相应的电压电流曲线。

一、电容充电电容是一种可以储存电能的器件，充电过程就是把电能储存在电容中的过程。

在充电开始时，电容的两端电压为零，电容器内无电荷，可以近似看作短路状态。

当给电容器施加电压时，电容器开始储存电荷并逐渐充满，同时电容器两端电压逐渐增加，电流逐渐减小。

根据欧姆定律，电容充电时，电流i与电压V的关系可以用以下公式表示：i = C * dV/dt其中，i为电流，C为电容的电容量，V为电压，t为时间，dV/dt表示电压V随时间变化的速率。

从公式可以看出，电流的变化速度与电压的变化速率成正比，即当电压变化速率越大时，电流变化越快。

二、电容放电电容放电过程是指将电容中的电能释放出来的过程。

在放电开始时，电容器存储了一定的电荷，电容器内有一定的电压。

当将电容器两端连接为闭合电路时，电容器开始释放电荷。

根据欧姆定律，电容放电时，电流与电压的关系可以用以下公式表示：i = -C * dV/dt其中，i为电流，C为电容的电容量，V为电压，t为时间，dV/dt 表示电压V随时间变化的速率。

从公式可以看出，电流的变化速度与电压的变化速率成反比，即当电压变化速率越大时，电流变化越慢。

三、电容充放电曲线电容充放电过程中电压与时间的关系可以用曲线来表示。

下面我们将分别绘制电容充电和放电的电压-时间曲线。

1.电容充电曲线假设电容器的电压初始值为0V，充电电压为Vc，电容器内部电阻为R。

当电容器开始充电时，电压Vc逐渐增加，根据充电公式i = C * dV/dt，可以得到电荷量Q的变化关系：Q = CVc = i * t根据上述公式，可以推导出电压V随时间t的变化关系：Vc = V * (1 - e^(-t/RC))其中，V为充电电源电压，R为电容器内部电阻，C为电容器的电容量。

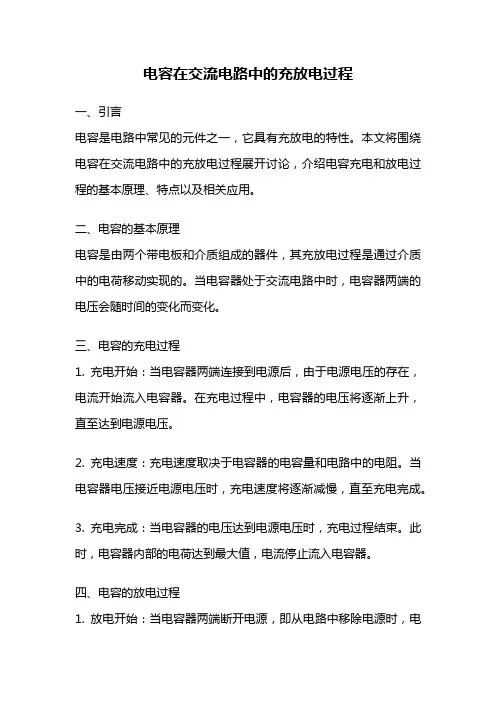

电容在交流电路中的充放电过程一、引言电容是电路中常见的元件之一，它具有充放电的特性。

本文将围绕电容在交流电路中的充放电过程展开讨论，介绍电容充电和放电过程的基本原理、特点以及相关应用。

二、电容的基本原理电容是由两个带电板和介质组成的器件，其充放电过程是通过介质中的电荷移动实现的。

当电容器处于交流电路中时，电容器两端的电压会随时间的变化而变化。

三、电容的充电过程1. 充电开始：当电容器两端连接到电源后，由于电源电压的存在，电流开始流入电容器。

在充电过程中，电容器的电压将逐渐上升，直至达到电源电压。

2. 充电速度：充电速度取决于电容器的电容量和电路中的电阻。

当电容器电压接近电源电压时，充电速度将逐渐减慢，直至充电完成。

3. 充电完成：当电容器的电压达到电源电压时，充电过程结束。

此时，电容器内部的电荷达到最大值，电流停止流入电容器。

四、电容的放电过程1. 放电开始：当电容器两端断开电源，即从电路中移除电源时，电容器开始放电。

在放电过程中，电容器的电压逐渐下降。

2. 放电速度：放电速度取决于电容器的电容量和电路中的电阻。

当电容器电压接近零时，放电速度将逐渐减慢，直至放电完成。

3. 放电完成：当电容器的电压降至零时，放电过程结束。

此时，电容器内部的电荷完全被释放，电流停止流过电容器。

五、电容充放电过程的特点1. 充放电过程是周期性的：在交流电路中，电容器会反复进行充放电过程，随着交流电源的变化，电容器的电压也会周期性地变化。

2. 充放电过程的时间常数：充放电过程的时间常数是指电容器充电或放电所需的时间。

时间常数与电容量以及电路中的电阻有关，时间常数越大，充放电过程所需的时间越长。

3. 充放电过程的能量转换：在充电过程中，电源向电容器输送能量，电容器储存能量；在放电过程中，电容器向电路释放能量。

充放电过程中的能量转换使得电容器具有储能的特性。

六、电容充放电过程的应用1. 滤波电路：电容器在交流电路中的充放电过程可以用于滤波电路，通过选择合适的电容量和电阻值，可以实现对交流信号中高频成分的滤波作用。

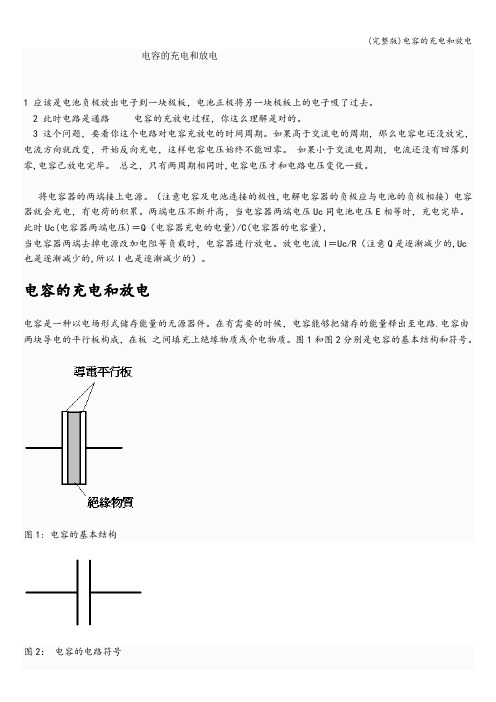

电容的充电和放电1 应该是电池负极放出电子到一块极板，电池正极将另一块极板上的电子吸了过去。

2 此时电路是通路电容的充放电过程，你这么理解是对的。

3 这个问题，要看你这个电路对电容充放电的时间周期。

如果高于交流电的周期，那么电容电还没放完，电流方向就改变，开始反向充电，这样电容电压始终不能回零。

如果小于交流电周期，电流还没有回落到零,电容已放电完毕。

总之，只有两周期相同时,电容电压才和电路电压变化一致。

将电容器的两端接上电源。

（注意电容及电池连接的极性,电解电容器的负极应与电池的负极相接）电容器就会充电，有电荷的积累。

两端电压不断升高，当电容器两端电压Uc同电池电压E相等时，充电完毕。

此时Uc(电容器两端电压)＝Q（电容器充电的电量)/C(电容器的电容量),当电容器两端去掉电源改加电阻等负载时，电容器进行放电。

放电电流I＝Uc/R（注意Q是逐渐减少的,Uc 也是逐渐减少的,所以I也是逐渐减少的）。

电容的充电和放电电容是一种以电场形式储存能量的无源器件。

在有需要的时候，电容能够把储存的能量释出至电路.电容由两块导电的平行板构成，在板之间填充上绝缘物质或介电物质。

图1和图2分别是电容的基本结构和符号。

图1: 电容的基本结构图2：电容的电路符号当电容连接到一电源是直流电（DC) 的电路时，在特定的情况下,有两个过程会发生，分别是电容的“充电” 和“放电”。

若电容与直流电源相接,见图3，电路中有电流流通。

两块板会分别获得数量相等的相反电荷,此时电容正在充电，其两端的电位差v c逐渐增大.一旦电容两端电压v c增大至与电源电压V相等时，v c = V，电容充电完毕，电路中再没有电流流动，而电容的充电过程完成。

图3: 电容正在充电由于电容充电过程完成后，就没有电流流过电容器，所以在直流电路中，电容可等效为开路或R = ∞，电容上的电压v c不能突变。

当切断电容和电源的连接后，电容通过电阻R D进行放电，两块板之间的电压将会逐渐下降为零，v c = 0，见图4。

电容器充放电过程分析引言电容器是电子设备中常用的一种电气元件，用于存储电荷并在电路中提供电能。

电容器的充放电过程是电压和电荷在电容器中的变化过程，对于电路设计和性能改善至关重要。

本文将分析电容器在充放电过程中的原理和特点。

一、电容器的基本原理电容器是由两个导体板（通常是金属）和介电层（通常是绝缘材料）构成的。

当电容器与电源相连时，电荷会从电源流向一个板，经过介电层积累，最终达到另一个板。

在充电过程中，电容器中的电荷量变大，反之在放电过程中电荷量减少。

二、电容器的充电过程以下是电容器充电过程的主要特点： 1. 初始状态：在充电开始之前，电容器的两个板上没有电荷，电场强度为0。

2. 充电开始：当电容器与电源相连时，电流开始流过电容器，电荷开始在板之间积累。

充电过程中，电荷量和电场强度逐渐增加。

3. 充电的速率：充电过程中，电容器的充电速率由电源电压和充电电阻决定。

如果电源电压较高，充电速率也较高。

4. 充电曲线：充电曲线描述了充电过程中电容器电压随时间的变化情况。

在开始时，电容器的电压增加较快，随着充电过程的进行，电压增加速度逐渐减慢，最终趋于电源电压。

三、电容器的放电过程以下是电容器放电过程的主要特点： 1. 初始状态：在放电开始之前，电容器的两个板上有一定数量的电荷，并且存在电场强度。

2. 放电开始：当电容器断开与电源的连接时，电荷开始在板之间流动，电荷量减少，电场强度逐渐降低。

3. 放电速率：放电过程中，电容器的放电速率由电容器本身的电荷量和放电电阻决定。

如果电容器的电荷量较大，放电速率也较大。

4. 放电曲线：放电曲线描述了放电过程中电容器电压随时间的变化情况。

在开始时，电容器的电压降低较快，随着放电过程的进行，电压降低速度逐渐减慢。

四、充放电过程中的能量转换电容器的充放电过程涉及能量的转换。

在充电过程中，电源向电容器提供电能，将电荷量积累在电容器中，电场储存能量。

在放电过程中，电容器释放储存的电能，将电荷量减少，电场中的能量转化为电流。

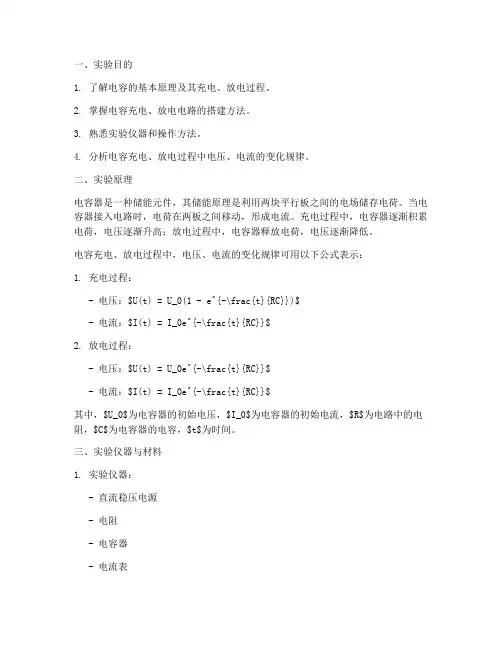

一、实验目的1. 了解电容的基本原理及其充电、放电过程。

2. 掌握电容充电、放电电路的搭建方法。

3. 熟悉实验仪器和操作方法。

4. 分析电容充电、放电过程中电压、电流的变化规律。

二、实验原理电容器是一种储能元件，其储能原理是利用两块平行板之间的电场储存电荷。

当电容器接入电路时，电荷在两板之间移动，形成电流。

充电过程中，电容器逐渐积累电荷，电压逐渐升高；放电过程中，电容器释放电荷，电压逐渐降低。

电容充电、放电过程中，电压、电流的变化规律可用以下公式表示：1. 充电过程：- 电压：$U(t) = U_0(1 - e^{-\frac{t}{RC}})$- 电流：$I(t) = I_0e^{-\frac{t}{RC}}$2. 放电过程：- 电压：$U(t) = U_0e^{-\frac{t}{RC}}$- 电流：$I(t) = I_0e^{-\frac{t}{RC}}$其中，$U_0$为电容器的初始电压，$I_0$为电容器的初始电流，$R$为电路中的电阻，$C$为电容器的电容，$t$为时间。

三、实验仪器与材料1. 实验仪器：- 直流稳压电源- 电阻- 电容器- 电流表- 电压表- 示波器- 连接导线2. 实验材料：- 电容器：$C_1 = 220\mu F$，$C_2 = 470\mu F$- 电阻：$R = 10k\Omega$四、实验步骤1. 搭建电容充电电路，将电阻、电容器、电流表、电压表按照电路图连接好。

2. 打开直流稳压电源，调节电压为$6V$。

3. 闭合开关，记录电流表、电压表的读数。

4. 观察并记录电流、电压随时间的变化规律。

5. 搭建电容放电电路，将电阻、电容器、电流表、电压表按照电路图连接好。

6. 打开直流稳压电源，调节电压为$6V$。

7. 闭合开关，记录电流表、电压表的读数。

8. 观察并记录电流、电压随时间的变化规律。

五、实验结果与分析1. 充电过程：- 在充电过程中，电流表、电压表的读数逐渐减小，符合公式$U(t) = U_0(1 - e^{-\frac{t}{RC}})$和$I(t) = I_0e^{-\frac{t}{RC}}$。

电容充放电时间的计算集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电容充放电时间的计算：1.L、C元件称为“惯性元件”，即电感中的电流、电容器两端的电压，都有一定的“电惯性”，不能突然变化。

充放电时间，不光与L、C的容量有关，还与充/放电电路中的电阻R有关。

“1UF电容它的充放电时间是多长”，不讲电阻，就不能回答。

RC电路的时间常数：τ=RC充电时，uc=U×[1-e^(-t/τ)]U是电源电压放电时，uc=Uo×e^(-t/τ)Uo是放电前电容上电压RL电路的时间常数：τ=L/RLC电路接直流，i=Io[1-e^(-t/τ)]Io是最终稳定电流LC电路的短路，i=Io×e^(-t/τ)]Io是短路前L中电流2.设V0为电容上的初始电压值；V1为电容最终可充到或放到的电压值；Vt为t时刻电容上的电压值。

则:Vt=V0+（V1-V0）×[1-exp(-t/RC)]或t=RC×Ln[(V1-V0)/(V1-Vt)]例如，电压为E的电池通过R向初值为0的电容C充电,V0=0，V1=E，故充到t时刻电容上的电压为：Vt=E×[1-exp(-t/RC)]再如，初始电压为E的电容C通过R放电,V0=E，V1=0，故放到t时刻电容上的电压为：Vt=E×exp(-t/RC)又如，初值为1/3Vcc的电容C通过R充电，充电终值为Vcc，问充到2/3Vcc需要的时间是多少？V0=Vcc/3，V1=Vcc,Vt=2*Vcc/3，故t=RC×Ln[(1-1/3)/(1-2/3)]=RC×Ln2=0.693RC注：以上exp()表示以e为底的指数函数；Ln()是e为底的对数函数3.提供一个恒流充放电的常用公式：Vc=I*t/C.再提供一个电容充电的常用公式：Vc=E(1-e-(t/R*C))。

电容与电容器的充放电电容和电容器是电路中常见的元件，用于存储和释放电荷。

电容器是由两个导体板之间夹着一个绝缘介质而形成的。

当电容器接入电路时，它能够吸收和储存电荷，并在需要时释放电荷。

这种过程被称为电容器的充放电。

一、电容的基本概念电容是一个物理量，用C表示，可以简单地理解为一个元件存储电荷的能力。

单位电容的定义是由1库仑电荷所储存的电压，也可以根据公式C=Q/V计算。

其中，Q表示电荷量，V表示电压。

电容越大，能够存储的电荷量就越大。

电容器是电容的具体实现，它是由两块导体板和中间的绝缘介质组成。

通常情况下，导体板由金属制成，绝缘介质可以是空气、塑料或陶瓷等。

两个导体板分别被称为电容器的两极，它们之间的电压差将决定电荷的存储量。

二、电容器的充电过程当一个电容器处于未充电状态时，两个导体板之间没有电荷。

在电路中加入一个直流电源，连接导体板的一端与电源的正极，另一端与电源的负极相连。

由于电源的作用，正电荷会从电源的正极进入一个导体板，负电荷会从电源的负极进入另一个导体板。

这样，电容器就完成了充电过程，带有电荷。

在充电过程中，电容器两极的电压会逐渐增加，直到达到电源的电压。

由于电容器的容量不同，充电所需的时间也不同。

当电容器达到充电状态后，电路中不再有电流通过，可以称之为开路状态。

三、电容器的放电过程当一个充电状态的电容器断开电源后，开始放电过程。

在放电过程中，电容器的两极之间存在一个电压差，它会逐渐减小。

电荷从一个导体板向另一个导体板移动，形成了一个电流的闭环。

放电过程会持续一段时间，直到电容器的电压降到很低的水平。

放电过程中，电荷的流动会产生电场，这个电场的方向和充电过程中的相反。

电流会从一个导体板流向另一个导体板，直到两个导体板之间的电荷相等，电容器的电压降为零。

四、充放电的应用电容器的充放电过程在电子电路中有重要的应用。

例如，在直流电源不稳定或不可靠的情况下，可以使用电容器储存电能，以平滑电路中的电压波动。

《电容器的充电和放电》教学设计刘国钧职教中心余萍一、教学设计的基本出发点1、注重问题情景的创设，促成学生真正地成为学习的主体。

《电工基础》学习的主要目的不仅仅是学习《电工基础》中知识性的内容，更重要的是让学生学会学习，学会探索，形成良好的学习方法。

意义是不能给予的，只能靠主动发现。

注重问题情景的创设，唤起学习者强烈的好奇心和旺盛的求知欲，真正地成为学习的主体。

2、重视学生参与教学活动，关注学生的情感体验。

本节课所设计的教学活动让学生参与其中，利用学生的生活经验和体验来帮助化解学习中的难点，化抽象为具体，让学生由浅入深，学习起来很轻松，并感觉到触类旁通的学习乐趣。

这样不仅让学生十分清晰地理解电容器的充放电中电压、电流的变化，还将让学生产生浓厚的学习兴趣。

3、注重将理论与实际应用有机结合，从而降低抽象知识的学习的难度，体现应用性。

富有探索性的《电工基础》学习实践活动是发现电学现象背后意义的关键，亦是《电工基础》素养形成的过程。

在教学过程中强调学生的实践，如：操作演示实验、动手检测电容。

这些不仅让学生增强了理论联系实际的能力，还提高了动手操作能力和科学探究能力。

二、教材分析1、教材的地位及作用本节课选自全国中学职业教育国务院规划教材（周绍敏）主编的《电工基础》2001.7 月第一版第四章第三节。

电容器是电路的基本元件之一，在电力系统作为功率因数的补偿元件；在电子电路中作为滤波、耦合、隔直元件；在机械加工中，用来产生电火花加工，因此电容器是一种应用非常广泛的电工元件。

而以上功能主要源于电容器的充、放电特性。

所以这部分知识既具有其独立性，又有其延展性，是后续学习的一个支点。

2、教学目标及确立目标的依据（1）知识目标 :① 能说出何为电容器的充、放电。

② 能分析并判断电容器充、放电过程中的电流、电压的变化规律，能说出电流与电压的关系表达式。

③会进行电容器质量的判别。

（2）能力目标：通过学生对实验的观察和研究，以及亲自动手实验来提高学生的动手能力、科学探究能力、抽象思维能力和理论联系实际的能力。

电容充放电充放电时间，不光与L,C的容量有关，还与充放电电路中的电阻R有关。

RC电路T=RC充电：U=U*【1-e^(-t/T)】U电源电压；放电：U=U*e^(-t/T) U电容上的电压设V0 为电容上的初始电压值V1 为电容最终可充到或放到的电压值Vt 为t时刻电容上的电压值。

则Vt=V0 +（V1-V0）×[1-exp(-t/RC)]t = RC ×Ln[(V1 - V0)/(V1 - Vt)]电桥法测电阻:若A点比B点具有较高电势时，就会有电流从A点向B点方向流动。

而从A点向B点方向的电流在1R、3R两电阻上分为两支，然后通过2R和4R又使电流汇于一点。

这时假定C、D两点电势恰好相等、通过检流计G的电流恰好为零，设通过ACB路的电流为1I，通过ADB路的电流为2I，则应有关系I1R1=I2R3 得R1/R2=R3/R4I1R2=I2R4在本实验中，我们使用的板式惠斯登电桥的构造如图4-12-2所示：图中有斜线部分是宽金属片(电阻可忽略不计)，D点为滑动电键，其触点将从A到B的电阻丝分为3L和4L两段。

因电阻丝的电阻基本上和长度成正比，所以3L和4L可代表图4-12-1中的3R和4R。

2R 是一只标准电阻箱，阻值可任意调节。

(精度可达0.1级)，xR为待测电阻。

根据电桥平衡关系，有Rx=R3*R2/R4最大输出功率如果电源的电动势为ε，内电阻为r，外电路的电阻为R，通过电(1)当外电路电阻R小于电源内电阻r时，电源输出功率随着外电路电阻的增大而增大。

(2)当外电路电阻R大于电源内电阻r时，电源输出功率随着外电路电阻的增大而减小。

(3)当外电路电阻R等于电源内电阻r时，电源输出功率最大。

其最低通滤波定义：让某一频率以下的信号分量通过，而对该频率以上的信号分量大大抑制的电容、电感与电阻等器件的组合装置电容同高频阻低频,电感通低频阻高频的原理图4示出了一个典型低通滤波器的曲线，此曲线和表2表明低于f0的频率其响应相对平坦。
