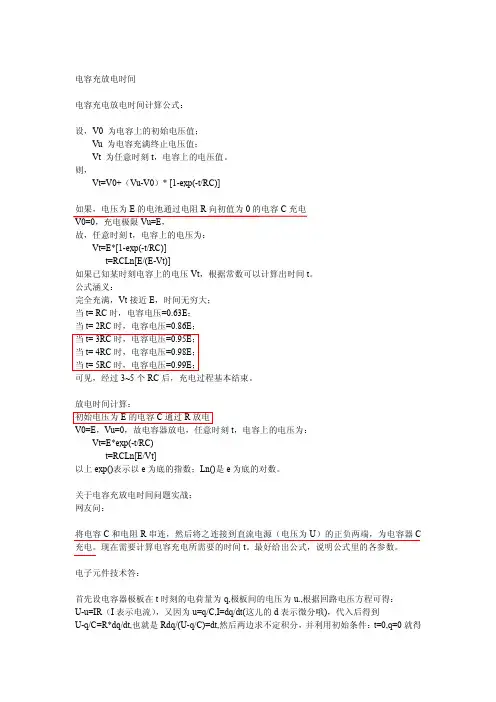

设,V0 为电容上的初始电压值;

V1 为电容最终可充到或放到的电压值;

Vt 为t时刻电容上的电压值。

则,

Vt="V0"+(V1-V0)* [1-exp(-t/RC)]

或,

t = RC*Ln[(V1-V0)/(V1-Vt)]

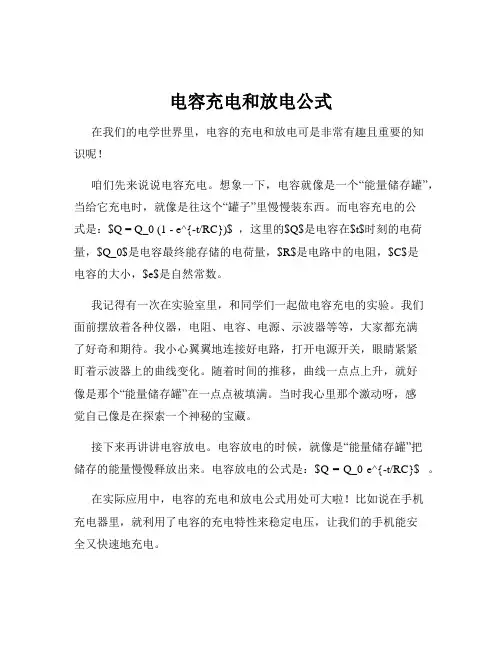

例如,电压为E的电池通过R向初值为0的电容C充电

V0=0,V1=E,故充到t时刻电容上的电压为:

Vt="E"*[1-exp(-t/RC)]

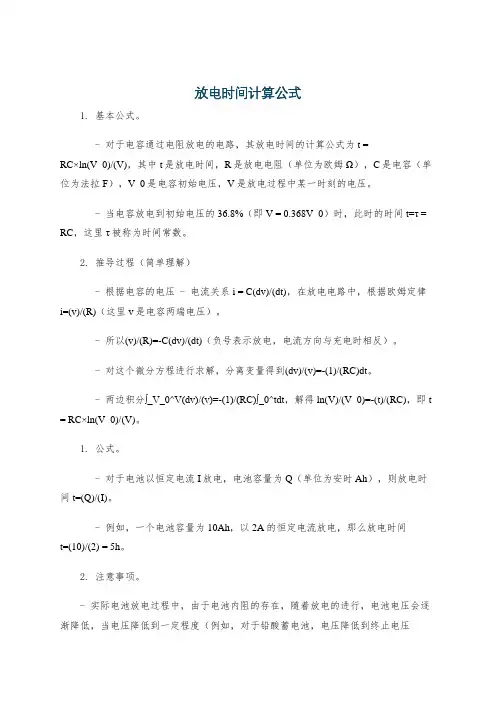

再如,初始电压为E的电容C通过R放电

V0=E,V1=0,故放到t时刻电容上的电压为:

Vt="E"*exp(-t/RC)

又如,初值为1/3Vcc的电容C通过R充电,充电终值为

Vcc,问充到2/3Vcc需要的时间是多少?

V0=Vcc/3,V1=Vcc,Vt=2*Vcc/3,故

t="RC"*Ln[(1-1/3)/(1-2/3)]=RC*Ln2

=

注:以上exp()表示以e为底的指数函数;Ln()是e为底的对数函数

直流充电电流计算:

1F 乘 1V 除 1A = 1S

1法拉乘1伏特除1安培=1秒

以上式类推,

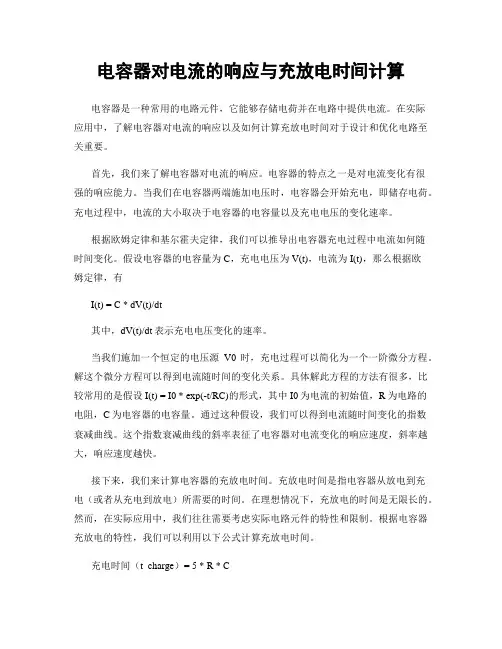

另:i = (V / R)e - (t / CR)

在交流电路中电容中的电流的计算公式:

I=U/Xc

Xc=1/2πfC

I=2πfCU

f:交流电频率

U:电容两端交流电电压

C:电容器电容量

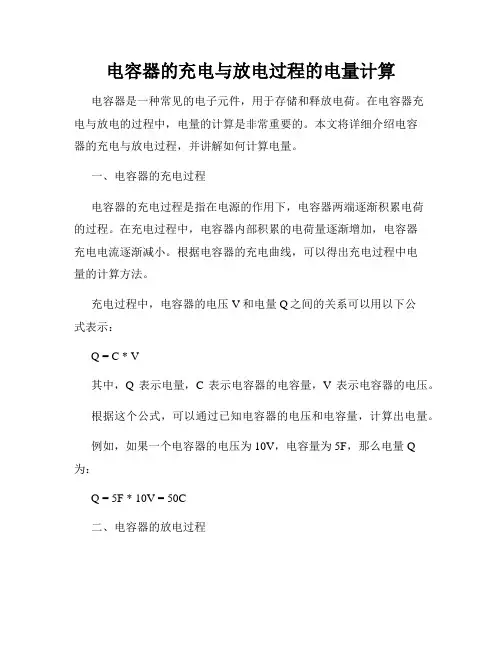

在直流电路中电容中上的电量:Q=CU,如电容器两端电压不变,电容上的电量也不变,电容中就没有电流流过。
