交流架空输电线路带电紧固杆塔螺栓标准化作业指导书

杆、塔拉线安装作业指导书1适用范围1.1电压等级35kV及以下配网工程。

1.2电气类别架空线工程的拉线制作安装。

2编写依据表2编写依据序号引用资料名称1GB 501731992《电气装置安装工程35kV及以下架空电力线路施工及验收规范》2GB 502332005《110～500kV架空送电线路施工及验收规范》3DL 5009.22004《电力建设安全工作规程第2部分：架空电力线路》4Q/CSG 111052008《南方电网工程施工工艺控制规范》5《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》3作业流程图图3作业流程图4 安全风险辨析与预控4.1 杆、塔拉线安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与杆、塔拉线安装作业相关联的《电网建设安全施工作业票》（编码：DLGT-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。

5作业准备5.1作业前施工条件表5.1作业前施工条件序号项目内容确认人说明1任务单根据本单位实际设置内容（包含本项工作）本工序施工负责人经审批2图纸设备变更单、设计图纸本工序施工负责人经审批3预算材料表含主、辅材本工序施工负责人经审批4施工方案施工组织、安全技术交底（项目部级）本工序施工负责人经审批5相关证照根据需要办理涉及进入工作场所的手续、证件本工序施工负责人有效6确认上一道工序检查合格（1）拉线拉盘基坑深度及拉杆方向和马道符合要求。

目录编制依据 (2)第一章杆塔组立工程概况 (3)一、工程简述 (3)二、工程参建单位 (3)三、地质、地貌状况 (3)四、杆塔型号简介 (4)第二章现场作业准备及布置 (6)第三章主要施工方法及要求 (9)一、施工工艺流程 (9)二、施工准备： (9)三、现场布置 (10)四、塔腿组立 (13)五、竖立扒杆 (14)六、提升扒杆 (14)七、构件的绑扎 (16)八、构件的吊装 (17)九、扒杆拆除： (18)十、螺栓复紧与缺陷处理： (19)第四章安全技术措施 (20)作业人员职责 (20)安全技术措施 (22)第 1 页共26 页编制依据1 施工项目部对本工程施工现场和周围环境的勘察；2 《110kV良塘输变电线路新建工程施工组织设计》及施工图纸和文件；设计变更3 《110～500KV 架空送电线路施工及验收规范(GB 50233-2005)》；4 《110kV～500kV架空电力线路工程施工质量及评定规程（DL/T5168-2002）》；5 《电力安全工作规程》；6 《标准化施工作业手册（送电工程分册）》；7 《国家电网公司输变电工程标准工艺》（一）施工工艺示范手册》8 《国家电网公司输变电工程典型施工方法（第一辑）》9 《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》[2011]1758号第 2 页共25 页第一章杆塔组立工程概况一、工程简述九江修水县110kV良塘变输变电线路新建工程，分为110kV叶家山至良塘送电线路工程及110kV修渣线破口进良塘线路工程两段。

110kV叶家山至良塘送电线路工程，自叶家山变电站110KV构架出线，止于新建110KV良塘变电站进线构架，线路亘长约29.8公里，导线采用LGJ-300/40型钢芯铝绞线；地线采用一根JLB20A-80铝包钢地线，另一根采用OPGW-24芯光缆，全线新建直线塔78基，耐张塔33基。

110kV修渣线破口进良塘线路工程，自修渣线21#-22#杆处起，止于新建110KV良塘变电站进线构架线，线路亘长约1.2公里，导线采用LGJ-300/40型钢芯铝绞线；地线采用一根JLB20A-80铝包钢地线，另一根采用OPGW-24芯光缆，新建铁塔5基。

110kV乐利变至洗马塘变送电线路工程(Ⅱ标段) 铁塔组立工程施工作业指导书四川省输变电工程公司文山项目部二○一一年二月110kV乐利变至洗马塘变送电线路工程杆塔组立工程施工作业指导书批准：校核：编写：一、名称：杆塔组立工程作业指导书二、范围：本标准规定了铁塔塔腿编号、直线塔的脚钉安装、转角塔的脚钉安装和跳线支架安装、对铁塔螺栓作了紧固和防盗、涮漆的规定，明确了杆塔组立后应达到的标准。

三、引用的标准有：《110kV及以上送电线路验收规范（GBJ50233—2005）》、《电业建设安全操作规程（线路篇）》、《线路杆位明细表》、《线路设计总说明书》四、工程概况及相关说明1)、本工程线路全长12.472km.全线共计使用铁塔40基。

2)、全线基础采用现场浇制的钢筋混凝土立柱式基础。

3)、导线型号采用LGJ-240/40钢芯铝绞线。

绝缘子采用LXY1-70玻璃绝缘子和瓷绝缘子。

4)、铁塔的塔腿编号：本工程前进方向为110kV洗马塘变电站方向，塔腿编号面向前进方向，从左下方开始顺时针方向分别为A、B、C、D；见示意图：五、编制依据1)《110kV及以上送电线路验收规范（GBJ50233-2005）》2)《电业建设安全操作规程（架空线路篇）》3)《线路杆位明细表》4)《线路设计总说明书》及附图六、作业准备及条件杆塔组立前的准备包括：技术准备、人员准备、机具准备、材料准备。

（一）技术准备铁塔组立应具备以下条件：①基础经过公司的三级质检；②铁塔的基础混凝土强度达80％以上；③基础经建设单位中检验收，中检合格后的塔位可以组立铁塔；○4接地已敷设并已焊接完毕。

基础中检不合格的塔位由中检人员提出处理意见，经过处理,缺陷已经消除的塔位也可以组立铁塔。

铁塔组立前，一般基础的根开、对角线长误差小于测距的2‰。

组立铁塔工序包括塔材运输、清缺件、连接主材、起吊主材、吊装辅助材、检修等6项工序。

塔材运输完成了才能进行后续工作，清材与连接主材可以同时进行，起吊主材是整个铁塔组立工作的重点，吊装辅助材是为吊装主材作准备的，检修工作在铁塔组立完后才能进行。

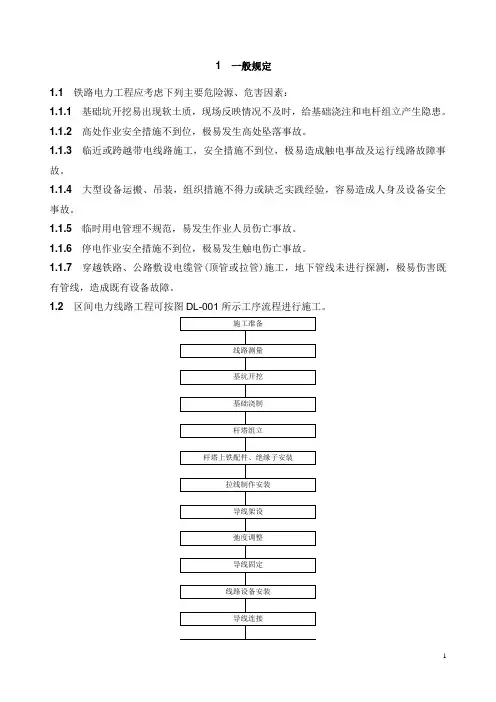

1一般规定1.1铁路电力工程应考虑下列主要危险源、危害因素：1.1.1基础坑开挖易出现软土质，现场反映情况不及时，给基础浇注和电杆组立产生隐患。

1.1.2高处作业安全措施不到位，极易发生高处坠落事故。

1.1.3临近或跨越带电线路施工，安全措施不到位，极易造成触电事故及运行线路故障事故。

1.1.4 大型设备运搬、吊装，组织措施不得力或缺乏实践经验，容易造成人身及设备安全事故。

1.1.5临时用电管理不规范，易发生作业人员伤亡事故。

1.1.6停电作业安全措施不到位，极易发生触电伤亡事故。

1.1.7穿越铁路、公路敷设电缆管(顶管或拉管)施工，地下管线未进行探测，极易伤害既有管线，造成既有设备故障。

1.2 区间电力线路工程可按图DL-001所示工序流程进行施工。

图DL-001 架空电力线路安装工程施工整体工序流程图2杆坑开挖施工作业指导书(DZ-1)2.1适用范围适用于本工程杆坑开挖施工。

2.2 技术要求2.2.1 电杆基坑的位置和深度应符合要求，深度允许误差为+100mm、-50mm；拉线基坑深度允许误差为-50mm。

2.2.2 基坑底使用底盘时，坑底表面应保持水平，双杆两底盘中心的根开误差不应大于30mm；双杆的两杆坑深高差不应大于20mm。

2.2.3 直线杆坑的中心桩位置，顺线路方向位移不应大于设计档距的5％；垂直线路方向位移不应大于50mm；转角杆位移不应大于50mm。

2.3施工程序与工艺流程2.3.1 施工程序施工程序为：施工准备→杆坑定位及画线→开挖。

2.3.2工艺流程2.4施工要求电杆埋深及杆根宽度表底盘尺寸表拉线盘尺寸表2.4.1开挖a)人工开挖1按照画好的坑口尺寸及所规定的坑深，使用锹和镐进行挖掘，先挖坑中间再修整坑的四壁。

2 挖出的土应堆放在离坑边500mm以外的地方，以免影响坑内工作和立杆。

3挖坑过程中，发现土质发生变化时，依表坑口尺寸重新修正安全坡度与坑口尺寸。

4如果地下水位高，土质松软易塌时，可用板桩支撑坑壁，防止坑壁倒塌，其方法如下：先下第一层横挡木、并依次打入木板桩，打时应使板桩垂直。

10kV及以下输变电（105团10kV配网线路改造）工程
杆塔工程作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业人员：
作业日期年月日至年月日
昌吉市光正电力有限责任公司
1适用范围
适用于10kV及以下输变电（105团10kV配网线路改造）工程排、焊杆、杆塔组立2引用文件
《10kV及以下输变电（105团10kV配网线路改造）工程》可研、施工设计图；
国家电网电力安全工作规程（电力线路部分）
《35kV及以下架空电力线路施工及验收规范》（GB50173-92）
3修前准备
3.1准备工作安排
3.2工器具
3.3材料
3.4危险点分析
3.5安全措施
3.6作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
4.4消缺记录
4.5验收总结
4.6指导书执行情况评估。

目录第一章工程概况 (4)第二章铁塔组装 (6)第三章铁塔组立 (8)第四章安全技术措施 (15)第五章质量要求 (25)第六章文明施工及环境保护 (28)第七章组塔施工进度及劳动组织安排 (31)第八章主要工具器 (31)第一章、工程概况西昌木里白碉35千伏输变电工程，线路起于110KV锄头湾变电站35KV侧龙门架，止于35KV白碉变电站35KV侧龙门架。

线路全长26.9㎞，单回路架设，本工程10mm、20mm冰区A、C相导线推荐用LGJ-120/20钢芯铝绞线，B相导线采用16芯OPPC光纤架空相线，全线架设一根LBGJ-50-20AC铝包钢绞线地线。

塔型ZB121 ZB221 1ZB323 JG121 JG221 35B1-Z135B1-Z235B1-Z335B1-J1数量9 1 1 6 1 3 10 4 4塔型35B1-J235B1-J335B1-J435B5-J1JG311 JG111 JG211 总计数量22 10 3 6 1 3 10 86大号侧小号侧（N2号）注：（1）各种塔型具体安装见铁塔施工图纸；（2）单回路转角塔中导线安装在转角内侧（0°按右转）。

（3）接地：接地引下线沿四腿侧面引下，接地与塔身连接螺栓采用可卸式防盗螺栓（已列入接地鼻孔中）；（4）铁塔与基础连接方式：本工程铁塔与基础连接均采用地脚螺栓连接。

第二章铁塔组装一、铁塔构件运输1、铁塔构件运输包括由铁塔厂运往工地的材料站，工地材料站再运往桩位附近的公路边，由公路边再运往桩位。

本工程大运输均采用汽车运输，小运输采用人力运输。

2、运输前检查：铁塔构件从仓库或材料站发往现场塔位之前，必须进行质量检查及配基；小运前根据杆塔明细表检查大运输运到桩位附近的铁塔型号是否与设计相符，确定无误后方准组织小运；小运时必须对运到施工现场的塔材及时进行清料，对构件的数量、规格对照图纸认真检查，发现有缺料，构件变形和镀锌质量等缺陷时，及时汇报，及时处理。

一、组塔的准备工作（1）组织全体参加组塔人员，熟悉设计资料和有关质量检验及安全操作规定。

（2）按照施工组织设计的要求，对参加组塔人员进行明确分工。

根据不同分工，进行组塔所用工器具的准备及质量检查。

（3）组织有关人员，对铁塔基础进行质量检查。

若为现场浇制基础，其混凝土强度应达到设计强度的70%以上；基础顶面应经操平找正；基础各部分尺寸的误差应在有关规定允许误差范围以内。

（4）根据设计图纸中所列材料表，对运到现场的塔料进行一次全面检查：①检查塔料的规格、数量及质量情况。

塔料上所标型号、号码是否与该塔塔型相符，有无遗缺和损坏，如发现有锈蚀，要除掉铁锈涂以防腐油漆；②对检查出的弯曲或折伤塔料，应进行适当修理或更换；③检查各种螺栓和垫圈的规格、数量及质量情况。

所有经检查合格的塔料应按顺序、分规格堆放于塔位附近位置。

（5）按施工设计要求挖地锚坑、埋设地锚，并采取措施防止金属基础或其他预制式基础发生变化。

地锚的埋深，应根据不同土质条件，经过计算选定。

（6）地面整理。

在塔位附近的场地，应清除障碍物、积雪，垫平泥泞场地等。

二、地面组装1、构件布置首先，要根据抱杆能提升的高度、抱杆的承载能力等来划定构件，分段、分片及应带附铁的多少；其次，要根据施工场地的实际情况、构件本身有无方向限制及地面组装与构件吊装是否同时进行等，来确定构件的布置位置。

在一般情况下，不受安装方向限制的构件，如腿部、身部等，可以将构件布置在塔位的前后或左右。

受安装方向限制的构件，如铁塔横担、酒杯型及猫头型铁塔的颈部等，则应按安装方向要求进行布置，即横担构件布置在塔位前后侧，颈部构件布置在塔位的左右侧。

构件的分段，原则上按铁塔主材的分段进行组装。

当抱杆提升高度及承载能力允许时，也可将铁塔每侧主材的两段组成一片进行吊装，以减少吊装次数，加快安装速度。

无论安装构件是否受方向限制以及构件的分段如何，对每段两片构件的组装位置都要求尽可能对称。

当由于某些条件如地形，难于清除的障碍物等限制，确实无法使构件对称时，应在吊装操作上采取相应措施，以保持构件吊离地面时的平稳。

110KV龙石至碧湖送出线路工程杆塔组立、紧线作业指导书批准：日期：年月日审核：日期：年月日会签：日期：年月日编制：日期：年月日丽水正阳电力建设有限公司丽水项目部二OO六年三月编号：QR-7.5-03编号：QR-7.5-03一、工程概况本工程施工图设计从110KV碧湖变构架起至110KV龙石变110KV 进线构架止的110KV线路本体设计，线路全长9.7KM，全线杆塔工32基，转角13基，其中双回路转角塔2基双回路钢管塔4基，单回路转角铁塔7基；直线塔19基，单回路直线塔15基，单回路直线钢管塔4基，本工程110KV龙石变侧32#终端塔至23#塔段线路采用双回路架设，双回路部分导地线按双回路架设。

本工程全线均采用定型铁塔，金具采用97部颁标准，铁塔8M以下采用JFX（D）五边园角防盗系列紧固，拉线塔UT型线夹采用防盗螺帽铁塔加工时塔腿板地脚螺栓孔小于ф36按ф36加工。

全线采用8片FC70P/146F 防污型钢化玻璃绝缘子，直线塔采用单联，重要跨越采用双联，转角、耐张塔采用双联，进出线线路侧采用单联钢化玻璃绝缘子，构架侧采用8片单联瓷质XWP型绝缘子。

本工程气象区为标准浙Ⅲ区，导线采用LGJ-240/40稀土铝合金镀层钢芯希土铝绞线，一根地线采用GJ-50稀土铝合金镀层钢绞线，另一根采用OPGW复合光缆地线，OPGW复合光缆地线挂在面向线路大号侧左边。

导线防震锤采用FDZ型，地线防震锤采用FDZ-T型，金具采用节能型铝合金金具。

二、编制依据：１）设计施工图及有关设计文件。

２）有关规定及送电线路施工经验的积累资料。

３）架空电力线路施工及验收规范GBJ233-904）浙江省丽水市正阳电力设计院编制上报的《110KV龙石至碧湖送出线路工程》塔改造初步设计资料。

三、工程目标：工期目标：工期计划110ＫＶ龙石工程：2005年10月15日开工到2006年3月30日竣工，如因政策、停电计划顺延.质量目标：工程竣工验收一次合格率95％以上，竣工移交合格率100％。

标准化作业指导书（架空送电线路运行部分）附件：标准化作业指导书（试行）架空送电线路运行部分四川省电力公司二○○五年六月批准: 陈晓林审定: 王 平审核: 袁邦亮 郑卫东编写: 王嘉明 李 刚 李龙江 易永洪 孙 强 张 昀目 录第一部分总则1 适用范围…………………………………………………………………………1页2 引用标准…………………………………………………………………………1页3 作业人员职责分工………………………………………………………………1页4 天气及作业现场要求……………………………………………………………1页5 标准化作业流程图………………………………………………………………2页第二部分 架空送电线路运行标准化作业指导书第一章 500kV架空送电线路定期巡视标准化作业指导书……………………3页 第二章 220kV架空送电线路定期巡视标准化作业指导书……………………13页 第三章 110kV架空送电线路定期巡视标准化作业指导书……………………23页 第四章 架空送电线路接地电阻测试标准化作业指导书………………………33页 第三部分 资料性附录附录1 线路重大缺陷紧急处理报表……………………………………………39页 附录2 供电局（工区）线路缺陷处理表………………………………………40页 附录3 输电线路缺陷消除记录…………………………………………………41页 附录4 杆塔接地电阻测试记录…………………………………………………42页第一部分总 则1 适用范围1.1本作业指导书适用于四川省电力公司各下属单位110kV～500kV架空送电线路定期巡视工作。

2 引用标准下列标准所包含的条文，通过在本指导书中引用而构成本标准的条文。

本指导书出版时，所示的版本均为有效。

所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。

2.1 GBJ 233 《110～500kV架空电力线路施工及验收规范》2.2《国家电网公司电力安全工作规程》（电力线路部分）（试行）2.3 DL/T 5092—1999 《110kV-500kV架空送电线路设计技术规程》2.4DL/T 741—2001 《架空送电线路运行规程》2.5 DL/T 5168-2002 《110kV-500kV架空电力线路工程施工质量检验及评定规程》2.6《电力建设安全工作规程》（架空电力线路部分）2.7电力设施保护条例及实施细则 1998年国务院颁布2.8国电发[2002]659号《输电网安全性评价（试行）》2.9国电发[2003]481号《架空输电线路管理规范》3 作业人员职责分工3.1小组负责人：与巡线员共同确保巡视工作全面、优质的完成，并对巡视质量、安全负责，对巡视中重大、紧急缺陷严格按缺陷管理规定及时、如实、准确上报，并在巡视工作完成后，填写相关报表和记录。

杆塔施工作业指导书杆塔是指送电线路中悬挂导线的支撑构件。

其施工作业需要严格遵守安全规范，本作业指导书就是为帮助施工人员提高工作安全性，保证施工质量而编写，下面就为您详细介绍杆塔施工作业指导书。

一、施工前准备1.安排施工人员，保证人员齐全，技术熟练。

2.检查施工及安全设施是否完好，如电器、扣具、脚手架等。

3.准备好作业必要的材料，如导线、调节器等。

4.开展交底工作，明确责任分工，教育施工人员要时刻注意安全。

二、施工步骤1.检查杆塔基础是否合格，如有问题要及时通知相关负责人协调解决。

2.进行勘察，在施工现场确定导线的安装位置。

3.将所需的材料提升至杆塔上。

4.按照规定的时间安装支架。

5.先悬挂导线，根据导线张力的变化安装调节器。

6.进行导线接头的安装。

7.检查杆塔施工质量是否满足要求，如有问题要及时整改。

三、施工注意事项1.施工过程中严格遵守安全规范，使施工人员养成“安全第一”的思想。

2.要认真学习杆塔施工的技术要求和操作规程，尽可能避免错误操作和意外事故。

3.施工现场必须保证整洁、干净，消防安全设施要齐全。

4.进行杆塔施工作业时，最好采用两班倒的办法，确保人员轮流休息，以免疲劳导致事故发生。

5.在杆塔施工中要保证操作按照规范进行，避免疏忽大意，场地也要充分畅通，避免杂物堆积。

四、施工结束1.施工结束后，对杆塔及现场进行清理，保持整洁。

2.对施工过程中出现的问题及时总结，及时反馈给有关部门，避免多次出现。

3.在杆塔施工结束的前提下，要保证工程的安全合格。

四、总结杆塔施工作业一定要严格遵循操作规程，做好工程质量和安全，以免发生不必要的安全事故。

在整个施工过程中，施工人员要时刻注意安全，切不可松懈，一旦出现问题要及时处理。

只有保持高度的安全警觉性，才能确保杆塔施工作业的高质量完成。

********工程有限公司架线施工作业指导书工程名称：**********编制单位：批准：年月日审核：年月日编写：年月日目录1、适用范围 (4)2、引用标准 (4)3、作业准备 (4)4、作业方法和要求 (4)5、质量标准及检验 (14)6、危险点分析及预控措施 (14)7、安全文明与环保要求 (15)8、应急预案 (18)附表一：紧线工器具表 (21)1、适用范围本措施适用于由我公司承建的*********工程，导、地线紧线非张力架线施工作业过程。

2、引用标准2.1国家颁布的规范、规程和标准：2.1.1《电力建设安全健康与环境管理工作规定》2.1.2《110～500kV架空电力线路施工及验收规范》 (GB50233-2005)2.1.3《电力建设工程施工技术管理导则》2.1.4《电力建设安全工作规程（第2部分:架空电力线路）》（DL5009.2-2004）2.1.5《跨越电力线路架线施工规程》（DL/T5106-1999）2.1.6《国家电网公司电力建设安全健康与环境管理工作规定》2.2 本公司制定的程序文件2.2.1《送电线路施工过程控制程序》2.2.2工程设计图纸、图纸会审纪要及有关文件。

3、作业准备3.1 作业所需的机具、安全工具、仪器、仪表的规格及要求3.1.1对于自购的工器具及材料，必须经检验合格并提供相关证明后方可使用。

3.1.2施工用经纬仪等测量器具必须经定期检验合格方能使用。

3.1.3有制动装置的设备必须可靠;承力工具按规定使用，不能以小代大。

3.1.4安全用具在检验周期内方能使用。

3.2 作业前的准备工作及条件。

3.2.1杆塔螺栓紧固满足要求，并杆塔经验收合格。

3.2.2。

导、地线金具、绝缘子材料等准备齐全，且外观检查合格；金具串试组装完成；导地线连接握着强度试验合格。

3.2.3组织全部施工人员认真学习本作业标准及相关《规程》；施工安全、技术质量交底已经完成，图纸等技术资料已经下发施工队。

杆塔作业指导书(改)宁夏香山风电场国电砖瓦子淌49.5MW工程（35kV输电线路工程）杆塔工程作业指导书陕西电建总公司陕西电建香山风电场35kV架空线路工程项目部二○一四年八月编制人：审核人：批准人：年月日一、工程概况：本工程导线采用LGJ-120/25、LGJ-185/30、LGJ-240/30钢芯铝绞线，地线一根采用GJ-50镀锌钢绞线，另一根采用12芯OPGW光纤复合架空地线，导线安全系数取值为3.0，符合线路设计规程规范要求。

地线采用单要GJ-50镀锌钢绞线了，应力曲线和百米架线孤垂表详见图XSHS1-Y4-0206；各回线路架线孤垂表详见图XSHS1-Y4-0207二、编制依据：1.根据设计施工图说明书、图纸会审纪要。

2.国家电网公司电力安全工作规程（电力线路部分）。

3.《110kV～500kV架空电力线路工程施工质量及评定规程》DL/T5168-20024.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》（GBJ50173-92）5.《混泥土结构工程施工及验收规范》（GB50204-92）三、杆塔组立技术措施：(一)准备工作：1.根据设计图纸中所列材料表，对运到现场的塔料进行一次全面检查。

2.检查塔料的规格、数量及质量情况；3.对查出的弯曲或折伤的塔料，应进行适当修理或更换。

经检查合格的塔料应按顺序，分规格堆放于塔位的附近位置。

(二)排杆：1.排杆前应认真检查各杆段是否有裂纹、蜂窝、麻面、露筋、杆身弯曲等缺陷，以及各杆段型号、杆孔位置和方向是否符合图纸设计要求。

2.排杆的位置及方向应根据立杆的方案进行，在排杆范围内场地应平整。

两根杆子应排在同一水平面上，直线杆结构中心应与线路中心线重合。

杆根应与坑中心保持一段距离（一般不小于0.5米），以便杆塔起立就位。

3.排杆时应先排下段，再排中段，最后排上段。

水泥杆下段杆根应对正底盘中心，各杆段就位找正后检查其杆塔结构根开对角线尺寸是否符合要求。

华能同江风电场接入系统工程（Ⅰ）标段铁塔组立分部工程施工作业指导书编制单位（章）批准：年月日审核：年月日编制：年月日牡丹江电力实业集团有限公司目录一、工程概况 (4)二、组塔的基本要求 (4)1. 机动车运输 (4)2. 机械装卸 (4)3. 材料堆放 (5)4. 施工机具安全系数计算 (5)5. 一般规定 (8)6. 地面组装 (9)7. 铁塔分解组立 (9)8. 施工机械及工器具 (10)9. 安全防护用品、用具 (10)10.其它 (11)三、组塔工艺要求 (11)四、组塔危险因素控制 (12)1.工地运输 (12)2.组塔施工 (12)3.材料、法律法规、环保 (14)五、铁塔组立工程安全过程控制 (15)1.地面组装 (15)2.起吊作业 (15)3.高空作业 (15)编制说明铁塔组立工作是集体操作，也是一项比较危险的作业，高空作业较多。

因此，做好组塔施工的安全工作，乃是施工企业安全施工中最重要的一个环节。

为了确保铁塔组立施工安全顺利地进行，确保安全工作目标“零事故”工程实现。

特制订以下安全措施，各施工队认真贯彻落实并在施工中严格执行，坚决贯彻“安全第一，预防为主”的方针，力争圆满完成组立铁塔的施工任务。

1、为了保证组立铁塔施工的顺利进行，在组立铁塔时各个工序必须严格遵守相应的安全措施。

2、安全技术措施，其内容主要规定了组塔程序，各种方法在操作上应当认真执行规定事项。

3、本措施主要内容是依据《电力建设安全操作规程（架空电力线路部分）》而编制。

4、为有效防止事故发生，应遵守以下三项纪律：①遵守施工组织纪律。

做到分工明确，一切行动听指挥。

②遵守劳动纪律，做到坚守岗位，精神集中，尽心尽力完成本岗位工作。

③遵守技术管理制度。

坚持按规程办事，坚持按设计图纸施工。

5、执行本安全措施的同时，必须贯彻执行《电力建设安全施工管理制度》。

6、在组塔前，各施工队技术负责人和施工负责人应组织全体施工人员对本安全措施及《电力建设安全施工管理规定》、《电力建设安全健康与环境管理工作规程》进行统一安全学习和考试；考试合格后方可持证上岗，考试不合格者严禁录用。

杆塔组立标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日至年月日1.目的为了保证杆塔组立施工作业现场的安全，防止各类事故（事件）的发生，特制定本作业指导书。

2.范围本标准规定了10kV铁塔（钢管塔）组立标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。

3.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL 409-91 《电业安全工作规程（电力线路部分）》DL 5009.2 江苏省电力公司《供电企业危险点分析与预控措施》DL 5009.2 《电业建设安全工作规程（架空线路部分）》GB 50173 《电气装置安装工程35Kv及以下架空线路施工及验收规范》国家电网公司国家电网安监[2005]83号《国家电网公司电力安全工作规程（电力线路部分）》4.人员要求现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。

所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格3.1 工作负责人3.1.1工作负责人必须经公司批准；技能至少达到配电专业中级工及以上水平（或同等技能）。

3.1.2组织人员、车辆、施工器材进入施工现场；3.1.3监督工作班成员在工作过程中遵守《电业安全工作规程》；3.1.4对施工现场的安全措施、作业环境负责检查；3.1.5工作结束，负责全面检查并确认工作结束后汇报调度作业结束；3.1.6按规定要求进行填写作业记录并交有关部门存档；3.1.7对未能按规定的安全、质量、计划时间要求完成施工任务负有第一责任。

3.2工作人员3.2.1技能至少达到配电专业初级工及以上水平（或同等技能）。

10kV及以下输变电（105团10kV配网线路改造）工程
杆塔工程作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业人员：
作业日期年月日至年月日
昌吉市光正电力有限责任公司
1适用范围
适用于10kV及以下输变电（105团10kV配网线路改造）工程排、焊杆、杆塔组立
2引用文件
《10kV及以下输变电（105团10kV配网线路改造）工程》可研、施工设计图；
国家电网电力安全工作规程（电力线路部分）
《35kV及以下架空电力线路施工及验收规范》（GB50173-92）
3修前准备
3.1准备工作安排
1word版本可编辑.欢迎下载支持.
3.2工器具
2word版本可编辑.欢迎下载支持.
3.3材料
3.4危险点分析
3.5安全措施
3word版本可编辑.欢迎下载支持.
4word版本可编辑.欢迎下载支持.
3.6作业分工
4作业程序
4.1开工
4.2作业内容及标准
5word版本可编辑.欢迎下载支持.
6word版本可编辑.欢迎下载支持.
7word版本可编辑.欢迎下载支持.
4.3竣工
4.4消缺记录
4.5验收总结
4.6指导书执行情况评估
8word版本可编辑.欢迎下载支持.
9word版本可编辑.欢迎下载支持.。

交流架空输电线路带电紧固杆塔螺栓标准化作业指导书交流架空输电线路带电紧固杆塔螺栓标准化作业指导书1.1适用范围本指导书适用于35~330kV交流架空输电线路上带电紧固杆塔螺栓作业。

1.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程Q/QHDL-20101-2005 工作票及操作票管理办法国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》1.3作业人员要求作业人员要求序内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 具备输电线路带电检修方面的技能。

3 作业人员通过职业技能鉴定，高空作业人员需取得登高架设作业操作证、带电作业操作证。

4 作业人员应精神状态良好，无妨碍工作病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

1.4作业人员组织作业人员组织序人员分工人数备注1 工作负责人 1 兼监护人2 塔上地电位电工视班组人数1.5工具材料工具材料序号名称型号单位数量备注1 静电防护服用套/ 330KV线路使用2 扭矩扳手把视班组人数3 M16套筒螺帽颗同上4 M20套筒螺帽颗同上5 M24套筒螺帽颗同上6 个人工具套同上注：准备的检修工器具类型、数量及额定荷载应依据现场具体情况确定1.6 技术措施a)带电作业应在良好天气进行，现场风力不宜大于5级，湿度不大于80%；b)人体与带电导线最小安全距离不得小于表5-1的安全距离；c)4.8级M16、M20、M24螺栓扭矩值分别为80、100、250N.m1.7危险点分析及控制措施序危险点控制措施1 交通事故驾驶员及工作人员遵守交通规则和公司交通安全有关规定2 高温中暑工作人员中途注意遮阳和休息，补充体内水分，防止疲劳和抽筋；3 低温冻伤工作人员应注意防寒保暖，多活动胫骨，防止肌肉僵直；4 误登带电线路1、带电工作许可后，核对线路名称、杆塔号无误后方可登杆塔；2、核对线路名称、杆塔号必须由两人核实；3、工作前宣读工作票，交代安全注意事项。

中国石油乌鲁木齐石化公司设备安装公司螺栓紧固作业指导1.编制目的为了规范法兰螺栓定扭矩紧固工作，采用正确的紧固方法，使法兰垫片受力均匀，保证密封不泄露，保证密封的可靠性，编制螺栓紧固指导书实行定扭矩紧固。

2.适用范围本作业指导书适用于化工装置的压力容器人孔、封头、管箱、管道法兰等螺栓紧固。

3.螺栓扭矩值确定3.1紧固力矩的计算原则上由设计进行计算或由生产装置提供。

3.2如果设计部门没有给出扭矩计算结果，可以按照GB150-2011标准参照下列步骤进行计算：3.2.1法兰垫片的受力情况在现场安装或检修中，密封法兰的几何尺寸和垫片性能参数（m、y）已给定，可以查GB150-2011中给定的表7-2可知。

查下表求得b o3.2.3确定垫片有效密封宽度b:当b o≤6.4mm时,b=b o当b o＞6.4mm时,b=2.53√b o3.2.4确定垫片压紧力作用中心圆直径D G垫片压紧力作用中心圆直径按下列规定确定:a)对于下图所示活套法兰,垫片压紧力作用中心圆直径D G即是法兰与翻边接触面的平均直径。

b)对于其它形式的法兰，则按下述规定计算D G：当b o≤6.4mm时，D G等于垫片接触的平均直径；当b o＞6.4mm时，D G等于垫片接触的外径减去2bc)对筒体端部结构,D G等于密封面平均直径。

3.2.5工作前法兰垫片的压紧力：F1=3.14D G by （N）3.2.6工作时法兰垫片压紧力：F2=6.28D G bmp c（N）法兰垫片工作密封比压σt=mp MPaD G---垫片压紧力作用中心圆直径 mm b---垫片有效密封宽度 mmy----垫片比压力MPa m----垫片系数P c----介质工作压力（计算压力）3.2.7最终预紧力确定设备在操作条件下，螺栓受到两个力的作用即：介质压力：P=0.785 D G2P c（N）工作时垫片压紧力F2=6.28D G bmp c（N）故在正常操作时螺栓所受到的压力为F=P+F2这时要和前面的预紧力F1进行比较大者作为最终预紧力F。
