一、电线电缆基础知识1、电线与电缆的区别电线一般用于承载电流的导电金属线材。
有实心的、绞合的或箔片编织的等各种形式。
按绝缘状况分为裸电线和绝缘电线两大类。
电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。
其外可加保护覆盖层，用于传输、分配电能或传送电信号。
它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。
电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。
2、型号的含义电气电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：（1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型（2）导体代号T—铜导线（略）L-铝芯（3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯（4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包（5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型（6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝（7）外护层代号1—纤维层2—PVC套3—PE套3、最常用的电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆4、电线电缆规格:规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv 等。
电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。
标称截面是指导体横截面的近似值。
为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。
我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。
这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大。
实际生产过程中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的。
5、举例说明（1）VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。
（2）BVVB-450/750V 2×1.5 JB 8734.2-1998铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。
（3）YJLV22-8.7/10 3×120 GB/T 12706.3-2002铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。
二、电线电缆怎么选择导线规格1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。
不常用的有：0.5、0.75、300、400、500平方毫米等。
2.5平的铜线=4平的铝线。
5×4=20A 再加上穿管20×0.8=16A的电也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。
用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）。
铜芯电线:铜芯线截面积允许长期电流。
2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)。
铝芯电线:铝芯线截面积允许长期电流。
2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)。
举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
三、电线电缆载流量的计算方法（1）估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
（2）二点五下乘以九，往上减一顺号走“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9=22．5(A）。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
（3）三十五乘三点五，双双成组减点五。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5=122．5(A）。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
（4）条件有变加折算，高温九折铜升级。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
（5）穿管根数二三四，八七六折满载流。
“穿管根数二三四，八七六折满载流”穿管敷设两根、三根、四根电线的情况下，其载流量分别是电工口决计算载流量（单根敷设）的80%、70%、60%。

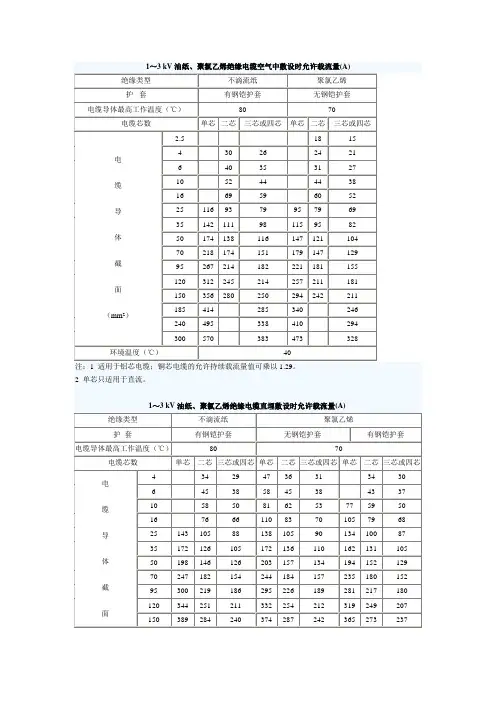

四、电线电缆载流量的参考表（1）0.6/1KV聚氯乙烯绝缘电力电缆载流量常用型号VV22、VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆载流量。
注：以上电缆载流量计算条件1. 线芯长期工作温度：70℃；2. 环境温度：25℃；3. 埋地深度：1000mm;4. 土壤热阻系数：1.0m.℃/W;5. 线芯轴间距离：S=2D（2）YJV、YJV、YJLV电缆1~3芯额定电压0.6/1kv-1.8/3kv电缆载流量表。
注：表中计算值为铜芯载流量。

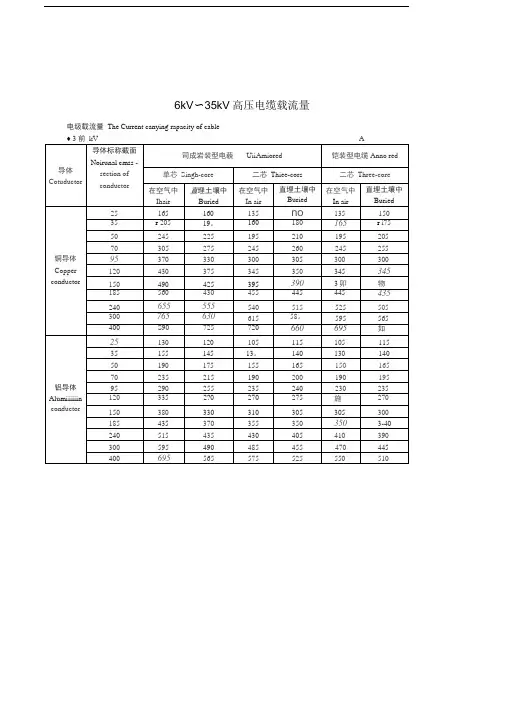

铝芯载流量为铜芯的1/1.29倍31、32、41、4芯、5芯YJV、YJY、YJLV、YJLY（包括钢带铠装）0.6/1kv~1.8/3kv电缆载流量：注：表中给出计算值是铝芯载流量，铜芯栽流量为铝芯的1.29倍YJV、YJY、YJV22额定电压在6/6、6/10kv电缆载流量YJV、YJY、YJV22电压等级8.7/10、8.7/15kv电缆载流量表：（3）常见BV线、BVVB型、BLVVB型、RVVB型电线载流量BV线载流量。
（4）通用橡套软电缆的载流量（450V/750V及以下橡胶绝缘电力电缆YQ、YQW、YHQ、YC、YCW、YHC型号的载流（5）阻燃电线电缆载流量1）B、R系列阻燃电线电缆的载流量（6）ZR-YJV电力电缆载流量表（7）高压交联聚氯乙烯绝缘阻燃电力电缆的载流量表，ZR-YJV、ZR-YJLV（8）矿物质绝缘电缆载流量表，BTTZ铜芯铜护套氧化镁矿物质绝缘电缆载流量表五、电线、电缆敷设（1）导线的敷设导线的敷设按敷设位置可分为：①明敷：导线直接或者在线管、线槽等保护体内.敷设于墙壁、顶棚的表面。
②暗敷：导线在线管、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部。
（2）电缆的敷设①埋地敷设：埋深不应小于0.7m，并应敷于冻土层之下，上下各铺100mm厚的软土或砂层，电缆在沟内应波状放置，预留1.5％的长度。
②电缆沟敷设：室外电缆沟的盖板宜高出地面100mm，以减少地面水流入沟内。
当有碍交通和排水时，采用有覆盖层的电缆沟，盖板顶低于地面300mm。
沟内应考虑分段排水，每50m设一集水井，沟底向集水井应有不小于0.5％的坡度。
③电缆穿管敷设：管内径不能小于电缆外径的1.5倍。
管的弯曲半径为管外径的10倍.且不应小于所穿电缆的最小弯曲半径。
电缆穿管时，若无弯头，长度不宜超过50m；有一个弯头时不宜超过20m；有两个弯头时，应设电缆井，电缆中间接线盒应放在电缆井内，接线盒周围应有火灾延燃设施。
