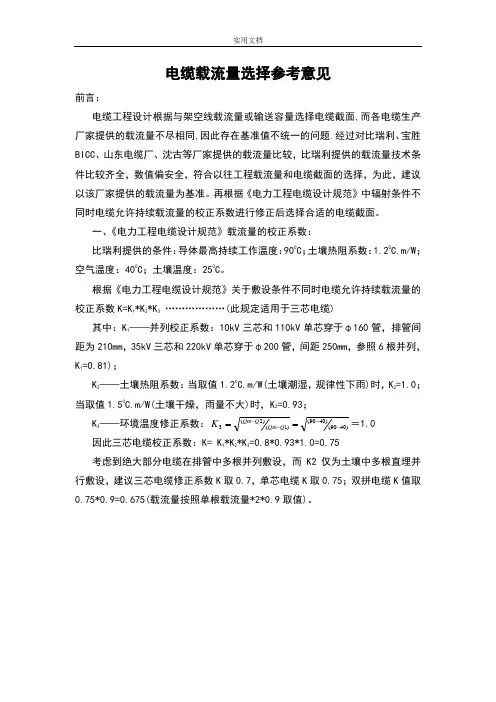

电缆载流量选择参考意见
前言:
电缆工程设计根据与架空线载流量或输送容量选择电缆截面,而各电缆生产厂家提供的载流量不尽相同,因此存在基准值不统一的问题.经过对比瑞利、宝胜BICC 、山东电缆厂、沈古等厂家提供的载流量比较,比瑞利提供的载流量技术条件比较齐全,数值偏安全,符合以往工程载流量和电缆截面的选择,为此,建议以该厂家提供的载流量为基准。再根据《电力工程电缆设计规范》中辐射条件不同时电缆允许持续载流量的校正系数进行修正后选择合适的电缆截面。
一、《电力工程电缆设计规范》载流量的校正系数:
比瑞利提供的条件:导体最高持续工作温度:900C ;土壤热阻系数:1.20C.m/W ;空气温度:400C ;土壤温度:250C 。
根据《电力工程电缆设计规范》关于敷设条件不同时电缆允许持续载流量的校正系数K=K 1*K 2*K 3 ………………(此规定适用于三芯电缆)
其中:K 1——并列校正系数:10kV 三芯和110kV 单芯穿于φ160管,排管间距为210mm ,35kV 三芯和220kV 单芯穿于φ200管,间距250mm ,参照6根并列,K 1=0.81);
K 2——土壤热阻系数:当取值1.20C.m/W(土壤潮湿,规律性下雨)时,K 2=1.0;当取值1.50C.m/W(土壤干燥,雨量不大)时,K 2=0.93;
K 3——环境温度修正系数:)
4090()
4090()
1()
2(3----=
=
Q Qm Q Qm K =1.0
因此三芯电缆校正系数:K= K 1*K 2*K 3=0.8*0.93*1.0=0.75
考虑到绝大部分电缆在排管中多根并列敷设,而K2仅为土壤中多根直埋并行敷设,建议三芯电缆修正系数K 取0.7,单芯电缆K 取0.75;双拼电缆K 值取0.75*0.9=0.675(载流量按照单根载流量*2*0.9取值)。
二、电缆截面的选择参考:

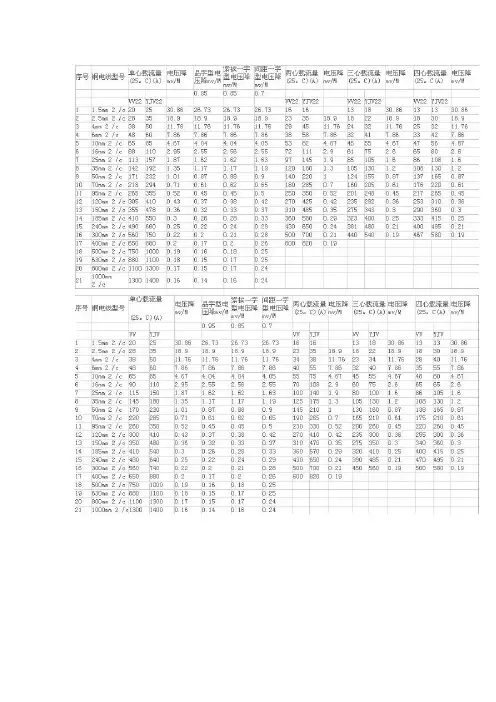

(一):8.7/10kV~26/35kV电力电缆截面选取:
第 2 页共9 页
(二)、64/110kV~127/220电力电缆截面选取:
第 3 页共9 页
三、导线与电缆截面的匹配:
导线的载流量换算到最高气温月平均350C,修正系数为0.89,载流量为:LGJ-70/10 :297×0.89=264(A)
LGJ-95/20 :370×0.89=329(A)
LGJ-120/20:415×0.89=370(A)
LGJ-185/25:560×0.89=499(A)
LGJ-240/30:662×0.89=590(A)
LGJ-300/25:760×0.89=677(A)
LGJ-400/35:882×0.89=785(A)
LGJ-630/45:1182×0.89=1052(A)
第 4 页共9 页
第 5 页共9 页
第 6 页共9 页
第7 页共9 页
第8 页共9 页
注:表格中”/”表示常规设计中不采用此型号/型式的电缆。
