平板闸阀主要性能和技术特点描述平板闸阀是一种比较常见的工业阀门，它的主要性能和技术特点主要有以下几个方面。
1.结构简单、体积小巧：平板闸阀由阀体、阀盖、阀杆、闸板等主要部件组成，结构简单紧凑，占用空间小，可以满足狭小空间安装的需求。
2.密封性好：平板闸阀采用金属到金属的密封方式，阀座和闸板之间的接触面严密，密封性能好，能够有效防止介质泄漏。
3.流阻小：平板闸阀的流道设计合理，流道直径与管道直径相对接近，流阻小，能够提供较大的流量。
4.操作轻便：平板闸阀采用手轮或蜗轮等手动装置，操作简便轻便，能够满足人工操作的需求。
5.耐高压、耐腐蚀：平板闸阀的材质一般选择高强度钢或不锈钢制造，具有较强的耐高压和耐腐蚀性能，能够适应各种恶劣工况。
6.适用性广泛：平板闸阀适用于液体、气体和固体等各种介质的控制和截断工作，广泛应用于石油、化工、冶金、电力等领域。
7.耐磨损：平板闸阀的闸板一般采用非金属材料，如橡胶、尼龙等，能够有效减少磨损，延长使用寿命。
8.有良好的自清洁性能：平板闸阀的闸板和阀座在开启和关闭过程中能够有效清除残留物，具有良好的自清洁性能，减少介质污染。
9.使用灵活多样：平板闸阀可以根据需要配备手动、电动、液动、气动等不同驱动方式，实现自动控制和远程操作。
10.可靠性高：平板闸阀采用耐磨、耐腐蚀材料制造，结构紧凑，使用寿命长，能够提供可靠的介质控制和截断性能。
总之，平板闸阀具有结构简单、体积小巧、密封性好、流阻小、操作便利、耐高压、耐腐蚀、适用性广泛、耐磨损、良好的自清洁性能、使用灵活多样和高可靠性等主要性能和技术特点，能够满足不同行业和工艺要求的介质控制和截断工作。

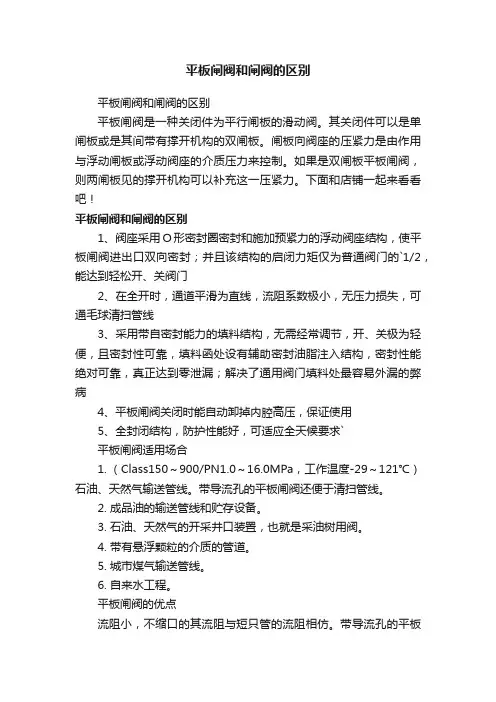

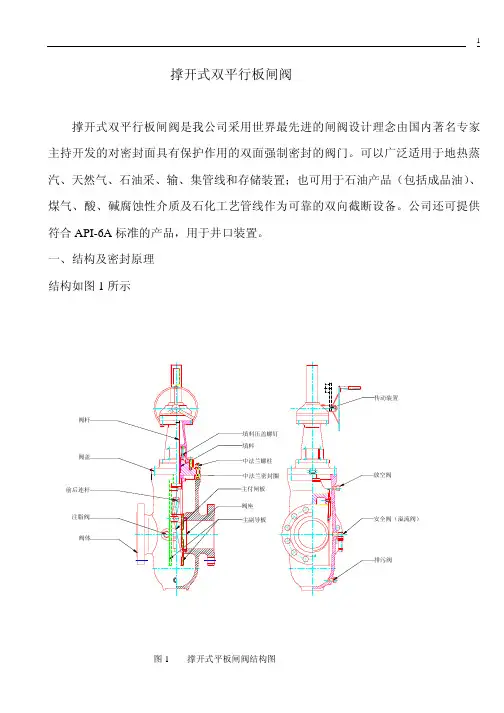

平板闸阀和闸阀的区别平板闸阀和闸阀的区别平板闸阀是一种关闭件为平行闸板的滑动阀。
其关闭件可以是单闸板或是其间带有撑开机构的双闸板。
闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。
如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。
下面和店铺一起来看看吧！平板闸阀和闸阀的区别1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的`1/2，能达到轻松开、关阀门2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病4、平板闸阀关闭时能自动卸掉内腔高压，保证使用5、全封闭结构，防护性能好，可适应全天候要求`平板闸阀适用场合1. （Class150～900/PN1.0～16.0MPa，工作温度-29～121℃）石油、天然气输送管线。
带导流孔的平板闸阀还便于清扫管线。
2. 成品油的输送管线和贮存设备。
3. 石油、天然气的开采井口装置，也就是采油树用阀。
4. 带有悬浮颗粒的介质的管道。
5. 城市煤气输送管线。
6. 自来水工程。
平板闸阀的优点流阻小，不缩口的其流阻与短只管的流阻相仿。
带导流孔的平板闸阀安装在管路上还可直接用清管器进行清管。
由于闸板是在两阀座面上滑动，因此平板闸阀液能适用于带悬浮颗粒的介质、平板闸阀的密封面实际上是自动定位的。
阀座密封面不会受到阀体热变形的损坏。
而且即使阀门在冷状态下关闭，阀杆的热伸长也不会使密封面受到过载。
同时当阀门关闭时，无导流孔的平板闸阀亦不要求闸板的关闭位置有较高的精度，因此电动平板阀可用行程来控制启闭位置。
平板闸阀的缺点当介质压力低时，金属密封面的密封力不足以达到满意的密封。
相反当介质压力高时，如果密封面不用系统介质或外来介质润滑时，经常启闭就可能使密封面磨损过大。
一、 平板闸阀—浙江四方阀门有限公司二、三、 产品简介本系列产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
四、 结构特征与工作原理1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。
阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。
同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。
随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
五、 性能规范公 称 压 力 1.0 1.6 2.5 4.0 6.4 10.0 公 称 通 径 DN40～DN700工作压力（MPa）≤1.0≤1.6 ≤2.5≤4.0≤6.4 ≤10.0 强度试验（MPa） 2.0 3.75 6.09.6 15.0 密封试验（MPa） 1.1 2.75 4.47.1 11.0 工 作 介 质 水、油品、天然气等工 作 温 度 -29～121℃四、使用、维护、保养及注意事项1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
俄标闸阀另外，一般贸易出口额高于加工贸易出口额。
前5个月，机械工业一般贸易出口和加工贸易出口在机械工业出口贸易总额中的比重分别约为49％和46％，改变了长期以来机械工业出口加工贸易高于一般贸易的状况。
朱森第预测，下半年振兴装备制造业的政策将逐步发生积极影响，为机械产品提供可观的市场空间。
但是由于生产成本压力和部分原材料短缺的考验，将会挤占部分产品的利润空间。

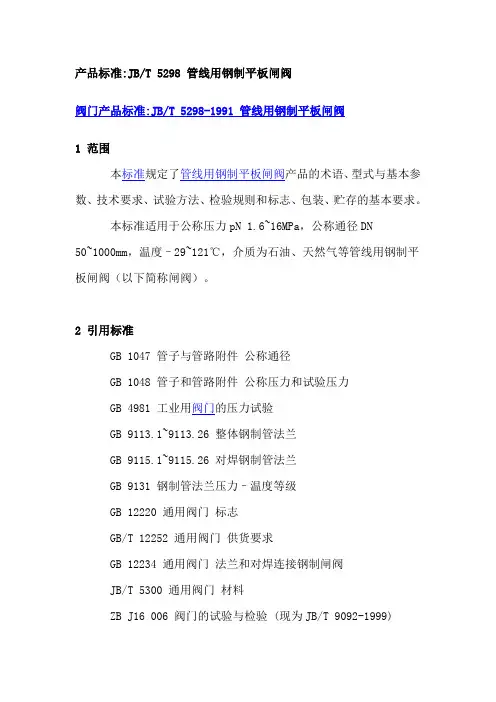

发改委推动试点脱硫特许经营脱硫专业公司迎来新商机一、产品[平板闸阀]的详细资料：产品名称：平板闸阀二、执行标准：设计规范结构长度连接法兰试验与检验压力-温度产品标识JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220 API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25 三、产口性能规范：设计等级常温下试验压力（MPa）适用温度℃适用介质壳体左密封左密封低压密封“G”型“D”型普通型“抗硫”型“基本”型公称压力PN （MPa ）1.6 2.4 1.76 1.76 0.6-29～50-45～21-2～121H2S和CO2总含量大于500mg/m2的介质石油天然气、水等2.5 3.75 2.75 2.75 0.64.0 6.0 4.4 4.4 0.66.4 9.67.04 7.04 0.6磅级Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6四、主要零部件材料：阀门/阀盖WCB WC6 A352-LCB A351-CF8M 闸板2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP阀杆2Cr13 2Cr13 A182-A6a A182-A316S阀座25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 垫片-螺栓35 35CrMo A193-B7MA193-B8适用介质水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸类五、工洲牌平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：1.6MPa DN L D D1 D2 Do f b H H1 n-Φd凸面法法RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C50 178 160 125 100 250 3 16 584 80 4-Φ18 65 190 180 145 120 250 3 18 634 95 4-Φ18 80 203 195 160 135 250 3 20 688 100 8-Φ18 100 229 215 181 155 300 3 20 863 114 8-Φ18 125 254 245 210 185 350 3 22 940 132 8-Φ18 150 267 280 240 210 350 3 24 1030 150 8-Φ23 200 292 335 295 265 350 3 26 1277 168 12-Φ23 250 330 405 355 320 400 3 30 1491 203 12-Φ25 300 356 460 410 375 450 4 30 1701 237 12-Φ25 350 381 520 470 435 500 4 34 1875 265 16-Φ30 400 406 580 525 485 305 4 36 2180 300 16-Φ30 450 432 640 585 545 305 4 40 2440 325 20-Φ34 500 457 705 650 608 305 4 44 2860 360 20-Φ41 600 508 840 770 718 305 5 48 3450 425 20-Φ41 700 610 910 840 788 305 5 50 3960 460 24-Φ41 800 660 1020 950 898 305 5 52 4550 512 24-Φ41 900 711 1120 1050 998 250 5 54 5250 565 28-Φ48 1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ182.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18凸面法法RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-265 190 180 145 120 300 3 22 634 95 8-Φ18 80 203 195 160 135 350 3 22 388 100 8-Φ18 100 229 230 190 160 350 3 24 863 114 8-Φ23 125 254 270 220 188 350 3 28 940 132 8-Φ25 150 267 300 250 218 400 3 30 1030 150 8-Φ25 200 292 360 310 278 450 3 34 1277 168 12-Φ255 (K)Z943WF-25 250 330 425 370 332 500 3 36 1491 203 12-Φ30 300 356 485 430 390 305 4 40 1701 237 16-Φ30 350 381 550 490 448 305 4 44 1875 265 16-Φ34 400 406 610 550 505 305 4 48 2180 300 16-Φ34 450 432 660 600 555 305 4 50 2440 325 20-Φ34 500 457 730 660 610 305 4 52 2860 360 20-Φ41 600 508 840 770 718 305 5 56 3450 425 20-Φ41 700 610 955 875 815 305 5 60 3960 460 24-Φ48 800 660 1070 990 930 305 5 64 4550 512 24-Φ48 900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54 1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48六、无导流孔平板闸阀PN4.0MPa-10.0MPa：4.0MPaDN L D D1 D2 Y Do f f2 b H H1 n-Φd凹凸法法MFM (K)Z43 WF-40 (K)Z54 3WF-40 (K)Z64 3WF-40 (K)Z94 3WF-40 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18 65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18 80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18 100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23 125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25150 450 300 250 218 204 350 3 4.5 30104152 8-Φ25 200 550 375 320 282 260 350 3 4.5 381282188 12-Φ30 250 650 445 385 345 313 400 3 4.5 421495223 12-Φ34 300 750 415 450 408 364 450 4 4.5 461701250 16-Φ34 350 850 470 510 465 422 500 4 5 52188280 16-Φ34 400 950 655 585 535 474 305 4 5 58220310 20-Φ41 450 1050 680 610 560 524 305 4 5 60248335 20-Φ41 500 1150 755 670 612 576 305 4 5 62289380 20-Φ48 600 1350 890 795 730 678 305 5 6 62248450 20-Φ54 700 1450 995 900 835 768 305 5 6 683985500 24-Φ54 800 16501135103960 876 305 5 6 76475570 24-Φ586.4MPa50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23凹凸法65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23法MFM (K)Z43 WF-64 (K)Z54 3WF-64 (K)Z64 3WF-64 (K)Z94 3WF-64 80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23 100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25 125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30-150 450 340 280 240 204 350 3 4.5 381038175 8-Φ34 200 500 405 345 300 260 350 3 4.5 441282210 12-Φ34 250 650 470 400 352 313 400 3 4.5 481495240 12-Φ41 300 750 530 460 412 364 450 4 4.5 541965270 16-Φ41 350 850 595 525 475 422 500 4 5 602185300 16-Φ41 400 950 670 585 525 474 305 4 5 662573335 16-Φ48 450 1050 715 630 570 524 305 4 5 68280360 20-Φ48 500 1150 800 705 640 576 305 4 5 70328405 20-Φ54600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ5810.0MPa50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25凹凸法法MFM (K)Z43 WF-100 (K)Z54 3WF-1 00 (K)Z64 3WF-1 00 (K)Z94 3WF-1 00 65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25 80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25 100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30 125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34150 450 350 290 250 204 350 3 4.5 46110180 12-Φ34 200 550 430 360 312 260 350 3 4.5 4541315220 12-Φ41 250 650 500 430 382 313 400 3 4.5 601605255 12-Φ41 300 75 585 500 442 364 450 4 4.5 701925295 16-Φ48 350 850 665 560 408 422 500 4 5 76228335 16-Φ54 400 950 715 620 558 474 305 4 5 80258360 16-Φ54七、有导流孔平板闸阀PN1.6MPa-10.0MPa：一、产品[不锈钢闸阀]的详细资料：产品名称：不锈钢闸阀产品特点：不锈钢闸阀价格,不锈钢闸阀厂家,不锈钢闸阀报价二、应用规范：公称压力：2.5MPa适用温度范围：-20~232℃~350℃适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G?NPT.BSPT.BSP.DIN259/2999三、主要零件材料：序号NO. 零件名称材质1 阀体不锈钢CF8M/CF82 闸板不锈钢CF8M/CF83 阀杆不锈钢SS316/3044 阀盖不锈钢CF8M/CF85 填料聚四氟乙烯6 止推垫片不锈钢SS3047 阀杆架不锈钢SS316/SS3048 填料聚四氟乙烯PTFE9 螺母不锈钢SS30410 填料压盖螺母不锈钢SS316/SS30411 手轮铝合金12 铭牌铝13 手轮垫片不锈钢SS30414 手轮螺母不锈钢SS304四、不锈钢不锈钢闸阀主要连接尺寸及重量：SIZE 1/2″3/4″1″11/4″11/2″2″A 15 20 25 32 38 50H 90 97 108 120 146 163L 55 60 65 75 85 95D 70 70 80 80 90 100一、产品[弹性座封闸阀]的详细资料：产品名称：弹性座封闸阀产品特点：我厂引进欧州高科技阀门技术所生产的弹性座封闸阀，得用闸板整体包胶产生弹性变形的补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，可广泛用于自来水、污水、建筑、石油、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

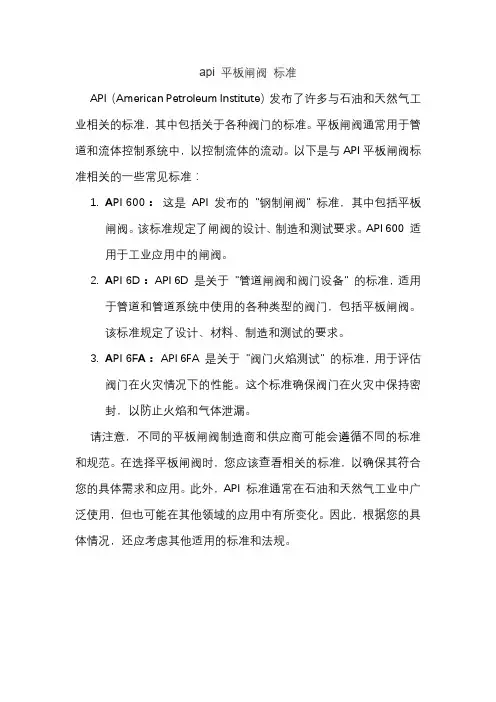

api 平板闸阀标准
API（American Petroleum Institute）发布了许多与石油和天然气工业相关的标准，其中包括关于各种阀门的标准。
平板闸阀通常用于管道和流体控制系统中，以控制流体的流动。
以下是与API平板闸阀标准相关的一些常见标准：
1.API 600：这是API 发布的"钢制闸阀" 标准，其中包括平板
闸阀。
该标准规定了闸阀的设计、制造和测试要求。
API 600 适用于工业应用中的闸阀。
2.API 6D：API 6D 是关于"管道闸阀和阀门设备" 的标准，适用
于管道和管道系统中使用的各种类型的阀门，包括平板闸阀。
该标准规定了设计、材料、制造和测试的要求。
3.API 6FA：API 6FA 是关于"阀门火焰测试" 的标准，用于评估
阀门在火灾情况下的性能。
这个标准确保阀门在火灾中保持密封，以防止火焰和气体泄漏。
请注意，不同的平板闸阀制造商和供应商可能会遵循不同的标准和规范。
在选择平板闸阀时，您应该查看相关的标准，以确保其符合您的具体需求和应用。
此外，API 标准通常在石油和天然气工业中广泛使用，但也可能在其他领域的应用中有所变化。
因此，根据您的具体情况，还应考虑其他适用的标准和法规。
平板闸阀操作、维护保养规程
一、开关闸阀操作：
1、开阀：逆时针转动手轮，直至阀杆头在最上端达到全开为止。
2、关阀：顺时针转动手论，直至阀杆头在最下端达到全关为止。
3、操作过程完毕后，必须检查开关是否到位(行程是否到位)，进一步确认闸阀的全开或全
关是否正确。
二、闸阀的维护操作：
1、阀门应保存在干燥的室内，不应在露天存放，以防损坏或腐蚀；
2、在使用不频繁的条件下(每月不超过10次)，可两个月加注一次密封脂7903，并至少开
关一次闸板；
3、每季度应从阀杆套窗口，填料压帽处，注油嘴3加注润滑油，以防零件锈蚀；
4、水洗阀门后应在转动部位涂油防锈;应及时补涂漆以防锈蚀；
5、应防止泥沙进入转动部位；
6、如管道输送的介质中杂质含量大，应定期从本阀排污堵头或小排污阀排除杂质。
如未
装排污阀的阀门排污时，应停止输送介质(简称停输，下同)，慢慢分下排污堵头，排净阀腔余气后再排污。
三、注意事项：
停输排故时，必须慢慢拧松排污堵头(或排污阀)，排净阀腔余压，以确保安全。
公司总部：温州高新技术产业园区6号小区 邮编：325 011电话：0577-5690 3300 5655 3193传真：0577-5690 1111Add：No.6 Region of Wenzhou Hi-technology Zone, China P.C:325011 Tel：+86-577-5690 3300 5655 3193 Fax：+86-577-5690 1111E-mail:tingyu@Company Brief Qualification平板闸阀型号及图号的编制方法平板闸阀型号及图号的编制方法直行程气动执行机构代号5. 连接形式代号6. 平板闸阀结构形式代号10. 口径：为阀门的公称通径例如：国标阀门 - DN100； 美标阀门 - 4″； 缩径阀门 - DN100 X 80 （公称X缩径）； 4″X 3″。
（公称X缩径）8. 压力等级代号9. 阀门主体材料代号注：执行机构按用户要求配置手动装置时，在后面加“ W ”。
平板闸阀概述与结构特性平板闸阀经过半个多世纪的发展，现在已成为一种应用广泛的主要阀类。
平板闸阀的主要功能是切断和接通管道中的流体；无导流孔平板闸也可用于流体的调节与控制。
平板闸阀具有流体阻力小，密封性好，开关方便，可靠性高等特点。
平板闸阀主要由阀体、阀盖、阀杆、闸板、阀座、密封圈和支架等零件组成，属升降式开关切断阀。
它借助手轮或驱动装置在阀杆上端施加一定的转矩并传递给阀杆螺母，使它旋转并带动阀杆及闸板升降，完成阀门的全关或全开动作。
带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。
无导流孔平板闸阀闸板不带导流孔，阀门的体积小、重量轻。
适用于不须清理管道的各种油品，天然气等介质。
无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。
通常应用于输送及储存油品等各种介质的管道、罐口及高空管线上作流体切断及控制装置。
挺宇集团有限公司生产的TY-ZF3F、TY-ZF3wbF、TY-ZyF4F、TY-ZhF3wbF等系列平板闸阀，以满足用户的需要为宗旨，可按GB、ANSI、API、BS、JIS、DIN等标准设计制造：带导流孔平板闸阀、无导流孔平板闸阀、撑开主要性能参数及主体材料其中：“型号”可根据结构及密封面材料与阀体材料的情况，按《阀门型号及图号编制方法》选编。
平板闸阀平板闸阀结构原理图平板闸阀阀体阀座端O形圈阀座O形圈阀座阀座密封圈闸板O形圈螺栓、螺母阀盖阀杆头填料软质填料螺塞填料注入塞阀杆支架驱动装置防护罩手轮螺塞12456789141112131516式双闸板平板闸阀、轻体型平板闸阀等。
其传动方式有：手动、齿轮传动、电动、气动、液动等。
阀门设计压力有：PN1.0、1.6、2.5、4.0、6.3、10.0、16.0、26.0（MPa）；及ANSI 150、300、400、600、900、1500磅级等压力级别，公称通径：DN15-1200mm（1/2"-48"），采用法兰连接、焊接等连接方式。
根据用户要求的连接形式和尺寸生产制造。
阀门的主体材料有：碳钢、合金钢、不锈钢、低温钢、蒙乃尔合金等。
密封面采用聚四氟乙烯（特氟隆），橡胶，金属等，严格按标准规定的化学成份和机械性能检验，确保产品的质量和性能满足用户的要求。
本公司始终严格按照“TS”规范、ISO9001和API Q1质量保证体系的规定进行生产和检验，提供合格的阀门产品，全心全意地为用户服务。
阀门的驱动部分根据阀门结构及用户的要求，采用手轮、齿轮传动、电动、气动等。
可以依据实际应用情况，及用户的要求选用国内、外各种厂家的传动装置产品，或由用户提供的可以信赖的驱动装置。
本系列平板闸阀产品，可根据介质与输送管道的情况及用户的不同要求，设计抗硫、耐高温、耐低温、耐腐蚀、防火、防静电等各种结构，保证阀门在不同温度、工作压力和易燃易爆等危险场合下能正常工作。
可广泛应用于石油、化工、储油、长输管线、水力、电力、轻工等行业管道上，作流体截断或流量控制装置。
1718192012345678910111213141516171819207、阀杆由护罩、支筒防护、可露天安装5、双密封的填料结构，保证阀杆的完全密封且可注入阀门密封脂，补充填料，确保阀杆密封性能4、阀门中腔异常升压时，可自动将升高压力排入通道内3、平行式闸板，表面硬化处理，耐磨、耐腐蚀、耐擦伤1、全通道不缩径，阀门全开时闸板导流孔与通道形成直管段；流阻系数小，压力损失少，可通毛球清扫管道2、两浮动阀座软、硬双重密封8、设有排放孔，可排放杂质污物结构特性及功能6、注脂阀在密封副受损发生泄漏时，应急注入阀门密封脂，阻止阀门的泄漏，确保阀门的密封和使用性能310性能规范采用的主要标准阀门类型及主要零件材料特殊工况要求的设计和材料工艺说明1、对用户特殊工况及不同介质的使用要求，可提供多种不同阀门材料加工工艺技术及结构设计。
2、根据顾客的不同使用要求，密封面可进行ENP、镀铬氮化、等工艺处理。
3、可采用先进的闸板及阀座密封面的硬化技术，包括硬质合金喷焊，超音速喷涂，镍基喷焊以及采用高强度高硬度陶瓷材料等。
使阀门的密封面具有良好的耐摩擦，耐冲刷的性能。
可应用于含固体颗粒，纤维等介质，及各种高温，低温，苛刻条件的工况要求。
4、板焊结构的轻体设计可满足罐区及高空安装的需要。
平板闸阀的主要功能是切断和接通管道中的流体；带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管，与直管道的流通能力相同。
具有流体阻力小，流通性能好等特点。
平板闸阀的流量特性平板闸阀的流量特性曲线如下带导流孔平板闸阀的DN-CV曲线平板闸阀的开度-流量特性（CV）曲线平板闸阀密封原理及结构特点图3.高压时密封面的软、硬双重密封图4. 阀门体腔内升压时，自动排放过高压力的功能平板闸阀采用平行式带导流孔或无导流孔闸板，与一对管式阀座形成密封副。
两密封副间不会有夹杂物滞留，无卡阻现象。
阀门开启时，管式阀座与管道形成一直管，其流通能力与管道相同。
阀门开、关时，两阀座密封面自动刮擦闸板密封面，使之自动清洁，防止污物等积存，影响阀门密封。
阀座的背端面均有橡胶O形圈或弹簧，由装配时形成一定的予紧力，迫使浮动阀座密封面贴向闸板，形成初始的低压密封。
当介质通入阀门后，介质压力推动阀座压向闸板。
确保阀门的密封性当管道阀门内的压力升高时，介质推动闸板移向出口，使出口阀座密封面镶嵌的PTFE密封环压入凹槽，闸板密封面与阀座金属密封面紧密贴合，形成高压下的软硬双重密封。
使阀门的密封性能更加可靠。
当环境或介质的温度升高，因热膨胀使阀体内腔的压力增大，高于管道内的压力时。
中腔的高压推动阀座密封面后移，使其脱离闸板。
阀门中腔升高的压力在阀座与闸板之间，可自动将超出压力排放到进口管道．直至压力平衡为止。
避免了阀门中腔由于意外升压而造成破坏等危险的发生。
图1．平行式闸板及优良的介质流通能力图2．具有良好的低压密封性能无导流孔平板闸阀带导流孔平板闸阀图5．性能可靠的阀杆、填料密封和软质填料阀杆填料函孔上下装有两组V形自密封成形填料，中间采用注入式软质填料。
填料的摩擦力小，不损伤阀杆。
并在阀门使用中随时可以通过“密封脂注入装置”补充注入填料密封脂。
当阀门开、关使阀杆升降运动时，运行轻便，密封更加可靠。
图6．防阀座意外泄漏密封脂注入装置阀门的两阀座外侧设有一对注脂阀，在阀门的使用中闸板和阀座密封副受损发生泄漏时，可通过此注脂阀应急注入阀门密封脂。
及时阻止阀门的泄漏，确保阀门的密封和使用性能。
图7.金属硬密封平板闸阀阀门的密封面采用金属硬密封或软、硬双重密封。
金属硬密封通常采用：阀座密封面堆焊STL硬质合金等耐磨、耐蚀材料；平行闸板喷焊STL或Ni基合金。
表面研磨后实现金属对金属的密封。
阀座圈与密封阀座间有柔性石墨环密封。
适合于高温及含颗粒、纤维或腐蚀性等介质的管道；并具有防火、防静电等性能，其使用寿命长。
图8. 无导流孔平板闸阀的结构特征无导流孔平板闸阀的闸板底部设计成内圆弧形，在阀门的启、闭过程中，闸板始终与阀座吻合。
并可自动清洁闸板和阀座密封面，保证良好的密封性能。
在阀门底部积存污物时，可从底部排污孔排出。
无导流孔平板闸阀除用于切断和接通管道中的流体外，也可用于流体的调节与控制。
无导流孔平板闸阀闸板不带导流孔，适用于不须清理管道的各种油品，天然气等介质。
无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。
带导流孔平板闸阀的功能及结构特性带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。
ZF3F型 手动及Z5F3F型 锥齿轮传动带导流孔平板闸阀ZF3F Z5F3F型GB标准：PN1.6~26.0MPa系列标准规范设计、制造：GB/T 19672，GB/T 20173结构长度：GB/T 12221，GB/T 19672检验及试验：GB/T 19672，JP/T 9092法兰连接：GB 9113，JB/T79，HG 20592，SH 3406（按用户要求）焊接标准：GB12224-1989注：连接尺寸见后面“附表”及相关标准。
ZF3F型手动及Z5F3F型锥齿轮传动，带导流孔平板闸阀主要结构尺寸(mm)及重量(kg)适用于各种不同温度、压力、介质的管道，作流通和截断装置。
带导流孔平板闸阀的驱动方式为手动、齿轮传动、气动和电动等。
可采用法兰连接，对焊连接等。
我公司生产的带导流孔平板闸阀按用户的不同要求加工制造。
其结构长度与连接尺寸按照相关标准的规定，也可按用户的要求加工生产。
ASME标准：CLASS 150~1500系列标准规范设计、制造：API 6D结构长度：ANSI/B 16.10，API 6D 检验及试验：API 6D，API 598法兰连接：ASME/B 16.5，ASME/B 16.47（按用户要求）焊接标准：ANSI/B 16.25注：连接尺寸见后面“附表”及相关标准ZF3F型手动及Z5F3F型锥齿轮传动，带导流孔平板闸阀主要结构尺寸(mm)及重量(kg)注：根据用户需要法兰尺寸可按ASME B16.5 B16.47等标准系列尺寸无导流孔平板闸阀的功能及结构特性无导流孔平板闸阀，闸板不带导流孔。
阀门的结构紧凑，体积小，重量轻。
适用于不须清理管道的水、气体、油品等介质。
