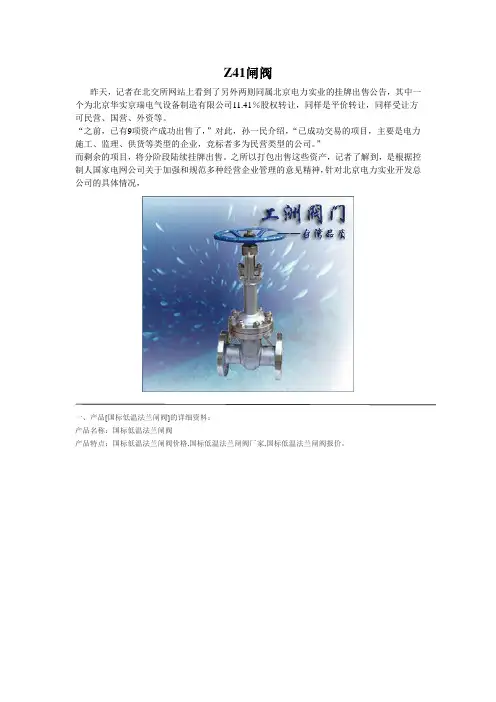

Z41闸阀昨天，记者在北交所网站上看到了另外两则同属北京电力实业的挂牌出售公告，其中一个为北京华实京瑞电气设备制造有限公司11.41％股权转让，同样是平价转让，同样受让方可民营、国营、外资等。

“之前，已有9项资产成功出售了，”对此，孙一民介绍，“已成功交易的项目，主要是电力施工、监理、供货等类型的企业，竞标者多为民营类型的公司。

”而剩余的项目，将分阶段陆续挂牌出售。

之所以打包出售这些资产，记者了解到，是根据控制人国家电网公司关于加强和规范多种经营企业管理的意见精神，针对北京电力实业开发总公司的具体情况，一、产品[国标低温法兰闸阀]的详细资料：产品名称：国标低温法兰闸阀产品特点：国标低温法兰闸阀价格,国标低温法兰闸阀厂家,国标低温法兰闸阀报价。

二、执行标准：设计与制造结构长度法兰尺寸压力-温度试验-检验JB/T7749 GB12221 JB79 Gb9131 JB/T9092三、压力试验：公称压力PN 1.6 2.5 4.0 6.4 10.0 强度试验 2.4 3.8 6.0 9.6 15.0水密封试验 1.8 2.8 4.4 7.0 11.0上密封试验 1.8 2.8 4.4 7.0 11.0气密封试验0.4-0.7四、主要零件材料及性能：体盖板阀杆密封面垫片填料工作温度适用介质ZGoCrMNVAI低温高压铸钢1Cr7Ni12STL/STL 1Cr13/柔性石墨低温石棉PTFE浸聚四氟乙烯石棉绳柔性石墨-46丙烷/炳烯甲醇/乙烷煤气/液氨LCBZGoCrMNVAI低温高压铸钢-60 LC1ZGoCrMNVAI低温高压铸钢-73 LC2ZGoCrMNVAI低温高压铸钢1Cr18Ni9Ti-101 LC3ZGoCrMNV-115AI低温高压铸钢LC4ZGoCrMNVAI低温高压铸钢-196五、工洲牌国标低温法兰闸阀规格主要尺寸(PN1.6MPa-2.5 MPa)：1.6MPa DN L D D1 D2 b n-Φd H D0凸面法法RF DZ40Y-16LCB DZ40Y-16LC1 DZ40Y-16LC2 DZ40Y-16LC3 DZ40Y-16LC4 DZ40Y-16P DZ40Y-16R 20 150 105 75 55 14 4-Φ14320 140 25 160 115 85 65 14 4-Φ14350 160 32 180 135 100 78 16 4-Φ18385 180 40 200 145 110 85 16 4-Φ18420 220 50 250 160 125 100 16 4-Φ18540 240 65 265 180 145 120 18 4-Φ18610 240 80 280 195 160 135 20 8-Φ18690 280 100 300 215 180 155 20 8-Φ18780 300 125 325 245 210 185 22 8-Φ18930 320 150 350 280 240 210 24 8-Φ23980 350 200 400 335 295 265 26 12-Φ261180 400 250 450 105 355 320 30 12-Φ301390 450 300 500 460 410 375 30 12-Φ301620 500 350 550 520 470 435 34 16-Φ341810 500400 600 580 525 485 36 16-Φ361970 5502.5MPa 20 150 105 75 55 16 4-Φ16320 140凸面法法RF DZ40Y-25LCB DZ40Y-25LC1 DZ40Y-25LC2 DZ40Y-25LC3 DZ40Y-25LC4 DZ40Y-25P DZ40Y-25R 25 160 115 85 65 16 4-Φ16350 160 32 180 135 100 78 18 4-Φ18385 180 40 200 145 110 85 18 4-Φ18420 200 50 250 160 125 100 20 4-Φ20540 240 65 265 180 145 125 22 8-Φ22510 240 80 280 195 160 135 22 8-Φ22690 280 100 300 230 190 160 24 8-Φ24780 300 125 325 270 220 188 28 8-Φ28930 300 150 350 300 250 218 30 8-Φ30980 320 200 400 360 310 278 34 12-Φ341180 360 250 450 425 370 332 36 12-Φ361390 400 300 500 485 430 390 40 16-Φ401620 450 350 550 550 490 448 44 16-Φ441810 500400 600 610 550 505 48 16-Φ481990 560六、工洲牌国标低温法兰闸阀规格主要尺寸PN4.0MPa-10.0MPa:4.0MPaDN L D D1 D2 D6 b n-Φd H D0凹面法法MFM DZ40Y -40LCB DZ40Y -40LC1 DZ40Y -40LC2 DZ40Y -40LC3 DZ40Y -40LC4 DZ40Y -40P DZ40Y -40R 20 150 105 75 55 51 16 4-Φ14330 140 25 160 115 85 65 58 16 4-Φ14360 160 32 180 135 100 78 66 18 4-Φ18440 180 40 200 145 110 85 76 18 4-Φ18455 200 50 250 160 125 100 88 20 4-Φ18575 240 65 380 180 145 120 110 22 4-Φ20635 240 80 3103 195 160 135 121 22 8-Φ22715 280 100 50 230 190 160 150 24 8-Φ22815 300 125 400 270 220 188 176 28 8-Φ24965 360 150 450 300 250 218 204 30 8-Φ281025 400 200 550 375 320 282 160 38 8-Φ301225 450 250 650 445 385 345 313 42 12-Φ341440 560 300 750 510 450 408 364 46 16-Φ341665 5470 350 850 570 510 465 422 52 16-Φ411880 720400 950 655 585 535 474 58 16-Φ182050 8006.4MPa 20 190 125 90 68 51 20 4-Φ18330 180凹面法法MFM DZ40Y -64LCB DZ40Y -64LC1 DZ40Y -64LC2 DZ40Y -64LC3 DZ40Y -64LC4 DZ40Y -64P DZ40Y -64R 25 210 135 100 78 58 22 4-Φ23360 180 32 230 150 110 82 66 24 4-Φ23410 180 40 240 165 125 95 76 24 4-Φ23480 220 50 250 175 135 105 88 26 4-Φ23 585 240 65 280 200 160 130 110 28 8-Φ23690 240 80 310 210 170 140 121 30 8-Φ23745 280 100 350 250 200 168 150 32 8-Φ25885 300 125 400 295 240 202 176 36 8-Φ30985 360 150 450 340 280 240 204 38 8-Φ341050 400 200 550 405 345 300 260 44 12-Φ341240 450 250 650 470 400 352 313 48 12-Φ411460 560300 750 530 160 412 364 54 16-Φ411670 564010.0MPa25 210 135 100 78 58 24 4-Φ18365 200凹面法法MFM 32 230 150 110 82 66 24 4-Φ23420 200 50 250 195 145 112 88 28 4-Φ25630 240 65 280 220 170 138 110 32 8-Φ25700 240DZ40Y -100LCB DZ40Y -100LC1 DZ40Y -100LC2 DZ40Y -100LC3 DZ40Y -100LC4 DZ40Y -100P DZ40Y -100R 80 310 230 180 148 121 34 8-Φ25760 280 100 350 265 210 172 150 38 8-Φ30900 280一、产品[平板闸阀]的详细资料：产品名称：平板闸阀二、执行标准：设计规范结构长度连接法兰试验与检验压力-温度产品标识JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220 API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25 三、产口性能规范：设计等级常温下试验压力（MPa）适用温度℃适用介质壳体左密封左密封低压密封“G”型“D”型普通型“抗硫”型“基本”型公称压力PN （MPa ）1.6 2.4 1.76 1.76 0.6-29～50-45～21-2～121H2S和CO2总含量大于500mg/m2的介质石油天然气、水等2.5 3.75 2.75 2.75 0.64.0 6.0 4.4 4.4 0.66.4 9.67.04 7.04 0.6磅级Lb 150 3.0 2.2 2.2 0.6 300 7.7 5.6 5.6 0.6四、主要零部件材料：阀门/阀盖WCB WC6 A352-LCB A351-CF8M 闸板2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP阀杆2Cr13 2Cr13 A182-A6a A182-A316S阀座25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 填料NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM 垫片-螺栓35 35CrMo A193-B7MA193-B8适用介质水、油口、蒸汽蒸汽、油品丙烷、乙烯硝酸类五、工洲牌平板闸阀主要外形和连接尺寸PN1.6MPa-2.5MPa：1.6MPa DN L D D1 D2 Do f b H H1 n-Φd凸面法法RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C50 178 160 125 100 250 3 16 584 80 4-Φ18 65 190 180 145 120 250 3 18 634 95 4-Φ18 80 203 195 160 135 250 3 20 688 100 8-Φ18 100 229 215 181 155 300 3 20 863 114 8-Φ18 125 254 245 210 185 350 3 22 940 132 8-Φ18 150 267 280 240 210 350 3 24 1030 150 8-Φ23 200 292 335 295 265 350 3 26 1277 168 12-Φ23 250 330 405 355 320 400 3 30 1491 203 12-Φ25 300 356 460 410 375 450 4 30 1701 237 12-Φ25 350 381 520 470 435 500 4 34 1875 265 16-Φ30 400 406 580 525 485 305 4 36 2180 300 16-Φ30 450 432 640 585 545 305 4 40 2440 325 20-Φ34 500 457 705 650 608 305 4 44 2860 360 20-Φ41 600 508 840 770 718 305 5 48 3450 425 20-Φ41 700 610 910 840 788 305 5 50 3960 460 24-Φ41 800 660 1020 950 898 305 5 52 4550 512 24-Φ41 900 711 1120 1050 998 250 5 54 5250 565 28-Φ48 1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ182.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18凸面法法RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-265 190 180 145 120 300 3 22 634 95 8-Φ18 80 203 195 160 135 350 3 22 388 100 8-Φ18 100 229 230 190 160 350 3 24 863 114 8-Φ23 125 254 270 220 188 350 3 28 940 132 8-Φ25 150 267 300 250 218 400 3 30 1030 150 8-Φ25 200 292 360 310 278 450 3 34 1277 168 12-Φ255 (K)Z943WF-25 250 330 425 370 332 500 3 36 1491 203 12-Φ30 300 356 485 430 390 305 4 40 1701 237 16-Φ30 350 381 550 490 448 305 4 44 1875 265 16-Φ34 400 406 610 550 505 305 4 48 2180 300 16-Φ34 450 432 660 600 555 305 4 50 2440 325 20-Φ34 500 457 730 660 610 305 4 52 2860 360 20-Φ41 600 508 840 770 718 305 5 56 3450 425 20-Φ41 700 610 955 875 815 305 5 60 3960 460 24-Φ48 800 660 1070 990 930 305 5 64 4550 512 24-Φ48 900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54 1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48六、无导流孔平板闸阀PN4.0MPa-10.0MPa：4.0MPaDN L D D1 D2 Y Do f f2 b H H1 n-Φd凹凸法法MFM (K)Z43 WF-40 (K)Z54 3WF-40 (K)Z64 3WF-40 (K)Z94 3WF-40 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18 65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18 80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18 100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23 125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25150 450 300 250 218 204 350 3 4.5 30104152 8-Φ25 200 550 375 320 282 260 350 3 4.5 381282188 12-Φ30 250 650 445 385 345 313 400 3 4.5 421495223 12-Φ34 300 750 415 450 408 364 450 4 4.5 461701250 16-Φ34 350 850 470 510 465 422 500 4 5 52188280 16-Φ34 400 950 655 585 535 474 305 4 5 58220310 20-Φ41 450 1050 680 610 560 524 305 4 5 60248335 20-Φ41 500 1150 755 670 612 576 305 4 5 62289380 20-Φ48 600 1350 890 795 730 678 305 5 6 62248450 20-Φ54 700 1450 995 900 835 768 305 5 6 683985500 24-Φ54 800 16501135103960 876 305 5 6 76475570 24-Φ586.4MPa50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23凹凸法65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23法MFM (K)Z43 WF-64 (K)Z54 3WF-64 (K)Z64 3WF-64 (K)Z94 3WF-64 80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23 100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25 125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30-150 450 340 280 240 204 350 3 4.5 381038175 8-Φ34 200 500 405 345 300 260 350 3 4.5 441282210 12-Φ34 250 650 470 400 352 313 400 3 4.5 481495240 12-Φ41 300 750 530 460 412 364 450 4 4.5 541965270 16-Φ41 350 850 595 525 475 422 500 4 5 602185300 16-Φ41 400 950 670 585 525 474 305 4 5 662573335 16-Φ48 450 1050 715 630 570 524 305 4 5 68280360 20-Φ48 500 1150 800 705 640 576 305 4 5 70328405 20-Φ54600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ5810.0MPa50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25凹凸法法MFM (K)Z43 WF-100 (K)Z54 3WF-1 00 (K)Z64 3WF-1 00 (K)Z94 3WF-1 00 65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25 80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25 100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30 125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34150 450 350 290 250 204 350 3 4.5 46110180 12-Φ34 200 550 430 360 312 260 350 3 4.5 4541315220 12-Φ41 250 650 500 430 382 313 400 3 4.5 601605255 12-Φ41 300 75 585 500 442 364 450 4 4.5 701925295 16-Φ48 350 850 665 560 408 422 500 4 5 76228335 16-Φ54 400 950 715 620 558 474 305 4 5 80258360 16-Φ54七、有导流孔平板闸阀PN1.6MPa-10.0MPa：一、产品[不锈钢闸阀]的详细资料：产品名称：不锈钢闸阀产品特点：不锈钢闸阀价格,不锈钢闸阀厂家,不锈钢闸阀报价二、应用规范：公称压力：2.5MPa适用温度范围：-20~232℃~350℃适用介质：水、油、气及某些腐蚀性液体（W.O.G）螺纹类型：G?NPT.BSPT.BSP.DIN259/2999三、主要零件材料：序号NO. 零件名称材质1 阀体不锈钢CF8M/CF82 闸板不锈钢CF8M/CF83 阀杆不锈钢SS316/3044 阀盖不锈钢CF8M/CF85 填料聚四氟乙烯6 止推垫片不锈钢SS3047 阀杆架不锈钢SS316/SS3048 填料聚四氟乙烯PTFE9 螺母不锈钢SS30410 填料压盖螺母不锈钢SS316/SS30411 手轮铝合金12 铭牌铝13 手轮垫片不锈钢SS30414 手轮螺母不锈钢SS304四、不锈钢不锈钢闸阀主要连接尺寸及重量：SIZE 1/2″3/4″1″11/4″11/2″2″A 15 20 25 32 38 50H 90 97 108 120 146 163L 55 60 65 75 85 95D 70 70 80 80 90 100一、产品[弹性座封闸阀]的详细资料：产品名称：弹性座封闸阀产品特点：我厂引进欧州高科技阀门技术所生产的弹性座封闸阀，得用闸板整体包胶产生弹性变形的补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，可广泛用于自来水、污水、建筑、石油、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

公司总部：温州高新技术产业园区6号小区 邮编：325 011电话：0577-5690 3300 5655 3193传真：0577-5690 1111Add：No.6 Region of Wenzhou Hi-technology Zone, China P.C:325011 Tel：+86-577-5690 3300 5655 3193 Fax：+86-577-5690 1111E-mail:tingyu@Company Brief Qualification平板闸阀型号及图号的编制方法平板闸阀型号及图号的编制方法直行程气动执行机构代号5. 连接形式代号6. 平板闸阀结构形式代号10. 口径：为阀门的公称通径例如：国标阀门 - DN100； 美标阀门 - 4″； 缩径阀门 - DN100 X 80 （公称X缩径）； 4″X 3″。

（公称X缩径）8. 压力等级代号9. 阀门主体材料代号注：执行机构按用户要求配置手动装置时，在后面加“ W ”。

平板闸阀概述与结构特性平板闸阀经过半个多世纪的发展，现在已成为一种应用广泛的主要阀类。

平板闸阀的主要功能是切断和接通管道中的流体；无导流孔平板闸也可用于流体的调节与控制。

平板闸阀具有流体阻力小，密封性好，开关方便，可靠性高等特点。

平板闸阀主要由阀体、阀盖、阀杆、闸板、阀座、密封圈和支架等零件组成，属升降式开关切断阀。

它借助手轮或驱动装置在阀杆上端施加一定的转矩并传递给阀杆螺母，使它旋转并带动阀杆及闸板升降，完成阀门的全关或全开动作。

带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。

无导流孔平板闸阀闸板不带导流孔，阀门的体积小、重量轻。

适用于不须清理管道的各种油品，天然气等介质。

无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。

6552
自动蒸汽疏水阀的术语
6553
自动蒸汽疏水阀的标志
6554
法兰连接自动蒸汽疏水阀的结构长度
6704
自动蒸汽疏水阀的分类
6948
自动蒸汽疏水阀制造和使用特性试验
7121
法兰和对焊接钢制球阀(第四次建议草案)
7259
主要靠手柄操作的地下用铸铁制闸阀
7841
蒸汽漏损试验
标准代号BS
标准名称
BS1212
PN16.0~32.0MPA接头
JB/T2772-92
PN16.0~32.0MPA盲板
JB/T2773-92
PN16.0~32.0MPA双头螺柱
JB/T2774-92
PN16.0~32.0MPA阶端双头螺柱及螺孔尺寸
JB/T2775-92
PN16.0~32.0MPA螺母
JB/T2776-92
PN16.0~32.0MPA透镜垫
GB12225－89
通用阀门铜合金铸件技术条件
GB12226－89
通用阀门灰铸铁件技术条件
GB12227－89
通用阀门球墨铸铁件技术条件
GB12228－89
通用阀门碳素钢锻件技术条件
GB12229－89
通用阀门碳素钢铸件技术条件
GB12230－89
通用阀门奥氏体钢铸件技术条件
GB12232－89
通用阀门法兰连接铁制闸阀
BS2591 PT.1
阀门和阀门零件术语第一部分:内螺纹连接的截止阀,止回阀和闸阀
BS2591 PT.2
阀门和阀门零件术语第二部分:安全阀和保险阀
BS2591PT.3
阀门和阀门零件术语第三部分:旋塞阀
BS2591PT.4

几款平板闸阀简介、结构特点产品结构特点自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。

系列平行式双闸阀结构特点为：●阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。

●阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。

●阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。

●在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。

●全封闭结构，防护性能好，可全天候使用。

产品介绍：平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。

应用范围：平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。

Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。

结构特点：1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全5、全封闭结构，防护性能好，可适应全天候要求1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。

阀座与密封物间始终为面对面密封。

2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。

七、使用建议
• 1、操作手动闸阀、平板阀时，应缓开缓关； • 2、同时操作多个阀门时，应注意操作程序， 并满足生产工艺要求； • 3、开启有旁通的较大口径阀门时，若两端 压差较大，应先打开旁通阀调压，再开主 阀，主阀打开后，应立即关闭旁通阀；
• 4、大口径阀门两端压差较大，又无旁通阀可以开 启调压的，则开启阀门时，操作应平稳缓慢，当出 现振动、啸叫时，应暂停操作，待振动消失，气流 平稳后，再继续开启阀门的操作，如又出现上述现 象，则重复上述操作过程直至全开，以避免冲击力 导致下游管道和设备损坏； • 5、闸板阀不能用于调压、节流，只能全开或全关； 操作完毕后应回1~2圈；不能正对阀杆操作；定期 进行注脂，确保注脂孔处于通畅状态；对于差压油 密封类闸板阀出现内漏情况时，要调整限位螺母， 将手轮向下压1~2圈确保起密封紧密；传动部位要 定期清洗、检查确保灵光。
三、平板闸阀的优缺点
• 优点：流体阻力小，密封面受介质的忡刷和侵蚀 小；开闭较省力；可以用在介质向两个方向流动 的管路上，也就是说介质的流向不受限制，不扰 流、不降低压力；全开时，密封面受工作介质的 冲蚀比截止阀小；制造工艺性好，适用范围广。 • 缺点：在启闭过程中，密封面之间易引起冲蚀和 擦伤；外形尺寸和开启高度都较大，开启需要一 定的空间，所需安装的空间亦较大；一般闸阀都 有两个密封副，给加工、研磨和维修都增加了一 些困难；启闭时长。截止阀小；制造工艺性好， 适用范围广。
• （3）注油器渗漏 • 原因：注油器本身制造缺陷；有杂质被密封脂 带入注油器损伤密封面。 • 解决措施：情况不严重时加注密封脂，情况严 重时停输分解更换注油器。 • （4）闸板关闭不到位 • 原因：阀腔集污严重；阀门内部有零件损坏。 • 解决措施：及时排污或停输分解检查。

3 1/16″10000 Psi 闸阀设计

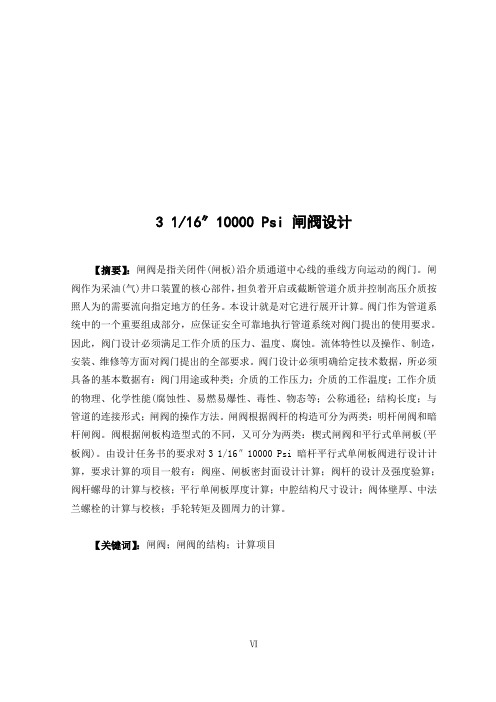

【摘要】：闸阀是指关闭件(闸板)沿介质通道中心线的垂线方向运动的阀门。闸阀作为采油(气)井口装置的核心部件，担负着开启或截断管道介质并控制高压介质按照人为的需要流向指定地方的任务。本设计就是对它进行展开计算。阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门提出的使用要求。因此，阀门设计必须满足工作介质的压力、温度、腐蚀。流体特性以及操作、制造，安装、维修等方面对阀门提出的全部要求。阀门设计必须明确给定技术数据，所必须具备的基本数据有：阀门用途或种类；介质的工作压力；介质的工作温度；工作介质的物理、化学性能(腐蚀性、易燃易爆性、毒性、物态等；公称通径；结构长度；与管道的连接形式；闸阀的操作方法。闸阀根据阀杆的构造可分为两类：明杆闸阀和暗杆闸阀。阀根据闸板构造型式的不同，又可分为两类：楔式闸阀和平行式单闸板(平板阀)。由设计任务书的要求对3 1/16″10000 Psi 暗杆平行式单闸板阀进行设计计算，要求计算的项目一般有：阀座、闸板密封面设计计算；阀杆的设计及强度验算；阀杆螺母的计算与校核；平行单闸板厚度计算；中腔结构尺寸设计；阀体壁厚、中法兰螺栓的计算与校核；手轮转矩及圆周力的计算。
1.3 国内外现状和发展趋势与研究的主攻方向
采油（气）井口装置是一种控制井口压力和油气流量的机械承压设备，其分类若按连接方式分则可以分为：螺纹式、卡箍式和法兰式；若按采油型式则可以分为单油管、双油管、三油管和四油管；若按结构型式则有组装式和整体式。
采油井口装置的工作环境极为严酷，因此要求设备具有适应性广，安全可靠，操作良好，互换性强，耐磨损，耐腐蚀和寿命长等方面的技术指标。因此采油井口装置与过去的相比需要具有体积小，重量轻，操作灵活等特点。
机械要发展平板闸阀结构,其中暗杆式闸阀占有绝对优势。

温度等级等查找相关的标准。
如：65GEN35J，PR1PSL2，DDPU
1、材料级别、温度等级等设计参数
1）、温度级别
温度级别 K L P R S T U V X Y 例 PU Y
温度级别
温度范围(°F)
温度范围(°C)
-75
180
-60
82
-50
180
-46
82
-20
180
-29
82
室温
室温
0
150
抗拉强度 MPa(psi) 483（70000） 483（70000） 586（85000） 655（95000）
σbmin
材料代号
布氏硬度值
材料级别AA、BB、CC
材料级别：DD、EE、FF
36K
HB≥140
HB140-235
45K
HB≥140
HB140-235
60K
HB≥187
HB187-235
描述 RTJ法兰连接 卡箍连接 对夹式连接 支耳式连接 对焊端连接 2LP螺纹连接 2-7/8EUE螺纹连接 3-1/2EUE螺纹连接 4-1/2LC螺纹连接 2-3/8EUE螺纹连接
材料级别
AA BB CC DD EE FF HH
产品规范 级别
PSL1 PSL2 PSL3 PSL3G PSL4
性能等级
-
120
140
160
140
160
180
160
180
200
80 (3-1/8）
80 100 120-Fra bibliotek103 (4-1/16）
100 120 140 200 220 240
THANKS!

防细微杂质 沉淀结构
阀座的软密封、硬密封 双重密封结构
阀座硬密封面
2.
密封面
3. 形密封圈
3.阀座背面与阀体密封结构
火灾软密封烧损后， 阀后防火密封结构
当发生火灾时，软密封材料 和 形密封圈烧损后，浮动的闸板 和阀座在介质的压力作用下，压向 出口（阀后），实现出口密封，此 时硬密封面1、5密封作用，可防止 火灾进一步蔓延。
XX牌平板闸阀工作原理
1、阀门内部（中腔、 进、出口）压力相当 或无压力时，闸板处 于闭合状态，阀座表 面PTFE密封环形成初 始密封，每次阀门开 或关时，阀座圈能自 动清洁闸板两侧密封 面。
XX牌平板闸阀工作原理
2、对阀门施加介质压力时，压力作 用于闸板进口侧，迫使闸板移向出 口阀座上的PTFE环，压缩它直到闸 板压紧在金属阀座密封面上，这样， 就形成了软硬双重密封，首先是 PTFE对金属密封，然后是金属对金 属密封，出口阀座也被推到阀体的 阀座孔端面上，此处O形圈保证了阀 座外圆和阀体的密封。
XX牌平板闸阀工作原理
四、工作原理 阀门每一侧都能承受全压差。可更换的双阀座结构，
具有双截断与泄压功能（DBB）。浮动阀座在中腔 过压时能实现自动泄压。当中腔压力大于通道压力 时，中腔压力将向通道泄压。通道上游压力＞下游 压力（阀门关闭）时，中腔压力向上游侧通道泄放； 通道上游压力=下游压力（阀门全开）时，中腔压 力可实现双侧通道泄放；泄压后阀座自动复位。
XX牌平板闸阀采用标准
二、采用标准
设计与制造：API 6D《管线阀门》或GB/T20173-2006《石油 天然气工业 管道输送系统 管道阀门》；
结构长度标准 ：API 6D《管线阀门》或GB/T20173-2006《石 油天然气工业 管道输送系统 管道阀门》或按用户要求；

三、安装后调试
1 调试前准备 系统调试前，应将阀门与管道一起进行水压试验，合格后方可进行调试。 检查各连接处是否存在泄漏。 2 电动阀门电机试动 控制方法在就地控制状态，手动阀门至中间位置，进行电机试动，接通 开或关按钮后立即停止，检查电动阀门的开关方向是否和开关按钮以 及阀门本身旋向一致，否则要进行相序检查或接线的调整。 3 限位开关设定 调试关限位设定。手动阀门至关闭位置，然后向回转1-2圈，用螺丝刀调 整至关限位开关刚好动作，用万用表测量限位开关输出接点信号正确。 开限位设定方法同上。 4 电动、电磁动阀门控制信号的输入要符合执行机构要求。 5 气动、液动等阀门的压力源压力应符合执行机构要求。 6 阀门随系统一起进行联调，检查阀门的动作及功能。
三、平板闸阀结构
1、平板闸阀类型
导流孔
有导流孔
无导流孔



1、有导流平板闸阀一般用于长输管线，无 导流孔的平板闸阀适用于站内、泵的出入 口。 2、如果是罐根阀，要选用轻型的无导流孔 平板闸阀， 3、调节型平板闸阀也可选择无导流孔类型 的，但密封面要堆焊硬合金，以达到耐冲 刷。
2、闸板

平板闸阀闸板的两个面是相互平行的，带导流 孔的阀门更适用于需要通清管器的管线，在全 开的时候与管道成平滑的直管线。

阀座与闸板间的密封首先由安装在阀座上的柔性材料制作的PTFE密封 圈来证，并在闸板和阀座的钢制表面堆焊硬质合金，使其具有优良的 耐腐蚀性、耐磨损性、耐高温性、抗折性和抗冲击性，受介质高速冲刷 而不变形和磨损。同时密封副表面采用镀镍处理，除了提高硬度，还可 以避免腐蚀或氧化。
9、全硬密封平板闸阀
平行面 导流孔
带导流孔
无导流孔
3、阀座

突面 突面对焊钢制管法兰 （RF）
数量 阀门公称直径 防爆等级 防护等级/型式
9 18″
+40/+5

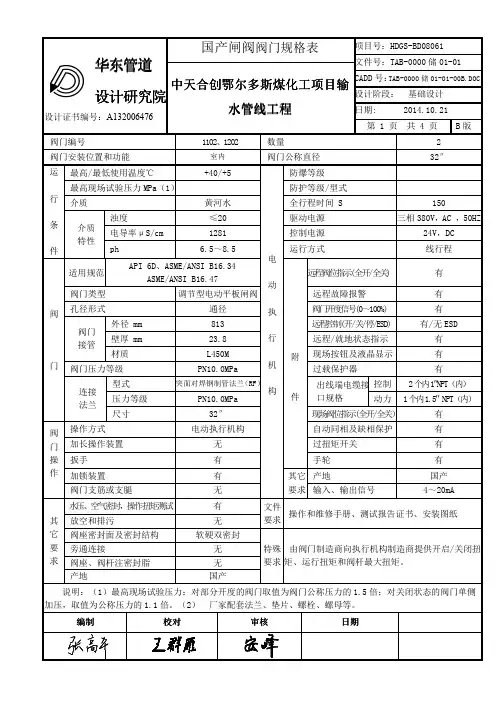

黄河水 ≤20 1281 6.5～8.5 电 API 6D、ASME/ANSI ASME/ANSI B16.34 ASME/ANSI B16.5 B16. 动 调节型电动平板闸阀 通径 执
全行程时间 S 驱动电源 控制电源 运行方式 远程阀位指示(全开 全开/全关) 远程故障报警 阀门开度信号(0～ ～100%) 远程控制(开/关/ /停/ESD) 行 远程/就地状态指示 就地状态指示 现场按钮及液晶显示 过载保护器 构 出线端电缆接 控制 口规格 动力 现场阀位指示(全开 全开/全关） 自动同相及缺相保护 过扭矩开关 手轮 其它 产地 要求 输入、输出信号 输出信号
90 三相 380V，AC ，50HZ 24V，DC 线行程 有 有 有 有/无 ESD 有 有 有 2 个内1″NPT（内） 1 个内1.5″ NPT（内） 有 有 有 有 国产 4～20mA
电导率μ S/cm ph
PN10.0MPa 18″ 电动执行机构 无 有 有 无 有 无 软硬双密封 无 无 国产
突面 突面对焊钢制管法兰 （RF）
水管线工程
1146～1150
室内
日期 日期:
2014.10.21 B 版
第 4 页 共 4 页 数量 阀门公称直径 防爆等级 防护等级/型式 黄河水 ≤20 1281 6.5～8.5 电 API 6D、ASME/ANSI ASME/ANSI B16.34 ASME/ANSI B16.5 B16. 动 调节型电动平板闸阀 通径 执 远程控制(开/关/ /停/ESD) 行 远程/就地状态指示 就地状态指示 现场按钮及液晶显示 过载保护器 构 PN2.0MPa 24″ 电动执行机构 无 有 有 无 有 无 软硬双密封 无 无 国产 件 出线端电缆接 控制 口规格 动力 现场阀位指示(全开 全开/全关） 自动同相及缺相保护 过扭矩开关 手轮 其它 产地 要求 输入、输出信号 输出信号 远程故障报警 阀门开度信号(0～ ～100%) 有 有 远程阀位指示(全开 全开/全关) 有 全行程时间 S 驱动电源 控制电源 运行方式 120 5 24″

平板闸阀的常见结构平板闸阀是一种常见的阀门，广泛应用于石油、化工、天然气和水处理等行业中。

平板闸阀的结构多样化，根据不同的需要和使用环境，可以采用不同的结构。

本文将根据不同的结构类型，分别从结构形式、组成部分和使用场景等方面进行描述，以便读者更好地了解平板闸阀的常见结构。

第一类：普通型平板闸阀普通型平板闸阀是最基础的平板闸阀，它由阀体、阀座、阀板、螺栓等组成。

阀体的形状通常为矩形或圆形，内部装有阀座和阀板。

阀座是由软垫材料制成，可以缓解阀板和阀门之间的摩擦。

阀板通常是矩形或圆形的，通过阀杆、导轨和减速机构实现开合，同时也可以手动调整。

普通型平板闸阀的密封效果一般，适用于中小型管道常规管路的使用场景。

第二类：弹性座封式平板闸阀弹性座封式平板闸阀是一种具有弹性座封的阀门。

与普通型平板闸阀相比，弹性座封式平板闸阀具有更好的密封性能。

该阀门的组成部分包括阀体、阀板、阀座等。

阀座采用橡胶等材料，具有多种颜色和硬度。

当阀板关闭时，阀座密封圈和阀板产生弹性变形，形成可靠的流体密封。

该阀门适用于有腐蚀性介质的场合，如给水、污水处理厂。

但它需要注意阀座硬度和介质温度的选择。

第三类：铸钢平板闸阀铸钢平板闸阀主要由阀体、阀座、阀板、阀杆、手轮、螺栓等组成。

相较于其他材质的平板闸阀，铸钢平板闸阀具有密封性更好的优点。

铸钢平板闸阀适用于高温、高压、高强度的使用环境，如石油化工、火力发电、钢铁冶金等领域。

该阀门的密封性能好，在关闭和开启过程中，也具有很好的耐磨性和抗冲击性。

第四类：高压平板闸阀高压平板闸阀主要由阀体、阀板、阀座等组成。

由于其高压流体的特殊性质，它的阀门密封更加严格。

通常，高压平板闸阀采用堆焊优质钢板，焊接结构严谨，可以承受数百个巨大压力。

此外，它还可以应用于石油化工、气体输送、城市供水等场合。

在选购时，应关注其耐磨性、耐腐蚀性以及耐压能力等性能。

总之，平板闸阀作为一种常见的阀门类型，具有多种不同的结构和功能。

阀门执行标准大全-JB篇中国阀门技术网/index.php/the-valve-executive-standard-daqo-jb-article.html JB93-91《手柄》JB1700.2-91《锁紧螺母(二)》JB94-91《扳手》JB1701-91《阀杆螺母(六)》JB95-59《通用管路附件阀件分类术语》JB1702.1-91《轴承压盖(一)》JB96-75《截止阀、节流阀和止回阀结构长度》JB1702.2-91《轴承压盖(二)》JB106-78《阀门标志和识别涂漆》JB1703-91《衬套》JB308-75《阀门型号编制方法》JB1704-75《压套螺母式填料函尺寸》JB309-75《闸阀参数》JB1706-91《压套螺母》JB311-75《止回阀参数》JB1707-75《带孔式填料压盖填料函尺寸》JB312-75《旋塞阀参数》JB1708-91《填料压盖》JB450-79《PG100～320KGf/CM2化工石油工业用锻造高压阀门》JB1709-91《T形螺栓》JB451-64《杠杆式安全阀技术条件》JB1710-75《开口式填料压盖填料函尺寸》JB452-77《弹簧式安全阀技术条件》JB1711-75《开口式填料压盖》JB610-79《疏水阀参数》JB1712-91《石棉填料》JB790-65《PG=16～64KGf/CM2钢制阀技术条件》JB1713-91《填料垫(一)》JB792-65《铸铁和铸钢制低压阀门技术条件》JB1716-91《填料垫(二)》JB930-67《氧气减压器》JB1717-75《上密封尺寸》JB1681-75《截止阀参数》JB1718-91《垫片(一)》JB1682-75《节流阀参数》JB1719-91《垫片(二)》JB1683-75《球阀参数》JB1720-91《垫片(三)》JB1684-75《蝶阀参数》JB1721-91《垫片(四)》JB1685-75《隔膜阀参数》JB1722-75《下螺纹阀杆端部尺寸》JB1689-75《截止阀、节流阀阀杆螺纹直径和螺距》JB1723-75《连接圈式阀瓣连接槽尺寸》JB1690-75《闸阀阀杆螺纹直径和螺距》JB1724-75《上螺纹阀杆端部尺寸》JB1691-75《阀杆头部尺寸》JB1725-75《阀瓣盖式阀瓣连接槽尺寸》JB1692-91《伞形手轮》JB1726-91《阀瓣盖》JB1693-91《伞形手轮》JB1727-91《对开圆环》JB1694-91《阀杆螺母(一)》JB1728-91《止退垫圈》JB1695-91《阀杆螺母(二)》JB1729-75《锻钢阀阀杆端部尺寸》JB1696-91《阀杆螺母(三)》JB1730-75《闸阀阀杆端部尺寸》JB1697-75《灰铸铁闸板T形槽尺寸》JB1731-75《阀瓣和闸板T形槽尺寸》JB1698-91《阀杆螺母(五)》JB1732-75《锥形密封面尺寸》JB1699-91《阀杆螺母(四)》JB1733-75《灰铸铁阀体铜密封面尺寸》JB1700.1-91《锁紧螺母(一)》JB1734-75《灰铸铁闸板和阀瓣铜密封面尺寸》JB1738-75《楔式闸阀阀体、闸板导轨和导轨槽尺寸》JB1735-91《底阀阀瓣密封圈》JB1739-75《楔式闸阀阀体、密封面、间距和楔角尺寸》JB1736-91《旋启式止回阀阀瓣密封圈》JB1740-75《楔式闸板密封面尺寸》JB1737-91《旋启式止回阀阀瓣密封圈压板》JB1741-91《顶心》JB2765-81《阀门名词术语》JB1742-91《调整垫》JB2766-79《PG160.320KGf/CM2锻造高压阀门结构长度》JB1743-75《球阀阀杆端部尺寸》JB2767-79《PG160.320KGf/CM2锻造高压阀门参数》JB1744-75《球体》JB2768-79《PG160.320KGf/CM2管子和管件阀门端部尺寸和技术要求》JB1745-75《螺纹填料压套式填料函尺寸》JB2769-79《PG160.320KGf/CM2螺纹法兰》JB1747-91《填料压环》JB2770-79《PG160.320KGf/CM2接头螺柱》JB1748-75《氨阀阀杆端部尺寸》JB2771-79《PG160.320KGf/CM2接头》JB1749-91《氨阀阀瓣》JB2772-79《PG160.320KGf/CM2盲板》JB1750-75《氨阀阀体密封面尺寸》JB2773-79《PG160.320KGf/CM2双头螺柱》JB1751-75《承插焊连接和配管端部尺寸》JB2774-79《PG160.320KGf/CM2阶端双头螺柱及螺孔尺寸》JB1752-75《外螺纹连接端部尺寸》JB2775-79《PG160.320KGf/CM2螺母》JB1753-91《接头垫》JB2776-79《PG160.320KGf/CM2透镜垫》JB1754-91《接头》JB2777-79《PG160.320KGf/CM2无孔透镜垫》JB1755-91《接头螺母》JB2778-79《PG160.320KGf/CM2管件和紧固件温度标记》JB1756-75《卡套连接端部尺寸》JB2843-80《蝶阀技术条件》JB1757-91《卡套》JB2884-81《空分设备低温截止阀和节流阀技术条件》JB1758-91《卡套螺母》JB2920-81《阀门电动装置型式、基本参数和连接尺寸》JB1759-91《轴套》JB2921-81《阀门电动装置技术条件》JB1760-91《六角螺塞》JB2986-81《旋塞阀技术条件》JB1761-91《螺塞垫》JB3328-83《气瓶阀和管路阀》JB1762-75《板体尺寸》JB3329-83《小型医用气瓶柜式阀的连接尺寸》JB1842-77《铸铁衬胶和非衬里隔膜阀技术条件》JB/T3595-93《电站阀门制造技术条件》JB2121-77《铜合金铸件技术条件》JB4018-85《电站阀门型号编制方法》JB2202-77《弹簧式安全阀参数》JB5206.1-91《填料压套(一)》JB2203-77《弹簧式安全阀结构长度》JB5206.2-91《填料压套(二)》JB2204-77《减压阀参数系列》JB5206.3-91《填料压套(三)》JB2205-77《减压阀结构长度》JB5207-91《填料压板》JB2206-77《减压阀技术条件》JB5208-91《隔环》JB2311-78《球阀技术条件》JB5209-91《塑料填料》JB2637-81《锅炉承压球墨铸铁件技术条件》JB5210-91《上密封座》JB2639-81《锅炉承压灰铸铁件技术条件》JB5211-91《闸阀阀座》JB2763-79《疏水阀的性能试验方法》JB/TQ374-85《锻钢阀门用短牙梯形螺纹》JB/TQ438-85《液化石油气钢瓶角阀质量分级》JB/TQ375-85《缩径锻钢阀门》JB/TQ440-85《阀门铸钢件质量分级》JB/TQ395-85《钢制闸阀产品质量分级》JB/TQ441-89《截止阀质量分级》JB/TQ407-85《高压平衡截止阀质量分级》JB/TQ648-88《铁制对夹式平板闸阀》JB/TQ408-89《隔膜阀质量分级》JB/TQ649-88《铁制对夹式平板闸阀装配质量分级》JB/TQ409-89《球阀质量分级》JB/TQ650-88《先导式减压阀产品质量分级》JB/TQ410-89《多回转阀门电动装置质量分级》JB/TQ677-88《阀门产品抽样和等级评定方法》JB/TQ411-89《机械型带密闭浮子的蒸汽疏水阀质量分级》JB/TQ551-88《工业用阀门灰铸铁质量分级》JB/TQ412-85《热动力型圆盘式疏水阀质量分级》JB/TQ552-88《工业用阀门法兰连接铜制旋塞阀》JB/TQ413-85《凝结水回收装置质量分级》JB/TQ730-89《氧气瓶阀质量分级》JB/TQ414-85《先导活塞式减压阀质量分级》JB/TQ814-89《钢制平板闸阀质量分级》JB/TQ415-89《弹簧直接载荷式安全阀质量分级》JB/TQ815-89《阀门产品清洁度及检查方法》JB/TQ416-89《软密封蝶阀质量分级》JB/TQ816-89《阀门用球墨铸铁件质量分级》JB/TQ830.1-89《阀门标准体系表》JB/Z243-85《闸阀静压寿命试验规程》HG5-1587-85《液化石油气槽车弹簧式安全阀》JB/Z244-85《截止阀静压寿命试验规程》HG5-1588-85《液化石油气紧急切断阀》JB/Z245-85《旋塞阀静压寿命试验规程》JB/T5300-91《通用阀门材料》JB/Z246-85《球阀静压寿命试验规程》JB/T5263-91《电站阀门铸钢件技术条件》JB/Z247-85《阀门电动装置寿命试验规程》JB/T6439-92《阀门受压铸钢件磁粉探伤检验》JB/Z248-85《蝶阀静压寿命试验规程》JB/T6440-92《阀门受压铸钢件射线照相检验》。

一般要求
一般情况下阀门不要手轮朝下安装，避免阀杆腐蚀。
有安全泄放装置的阀门，其泄放阀应带有引出管，泄放方向不应正对操作人员。
有流向规定的阀门，应按阀门规定流向安装。
升降式止回阀应水平安装，旋启式止回阀销轴应水平。
阀门安装位置应方便操作和维修。
二、安装
螺纹连接阀门安装时，应将密封填料物（线麻加铅油或聚四氟乙烯生料带）包在外螺纹上，避免在阀内存积，影响介质流通。
焊接端：ASME B16.34或GB/T12224
二、采用标准
三、平板闸阀结构
1、平板闸阀类型
有导流孔 无导流孔 导流孔
有导流平板闸阀一般用于长输管线，无导流孔的平板闸阀适用于站内、泵的出入口。
01
02
03
如果是罐根阀，要选用轻型的无导流孔平板闸阀，
04
3其它阀门操作
电动阀门应注意电机的工作制，不可超出使用范围。
对于借助电动、气动和液动等装置启闭的阀门。靠仪表、电动开关等实现远程控制。操作人员应详细了解阀门的有关结构特点和工作原理，熟悉操作规程，能独立操作，能在事故状态下进行紧急处理。
阀门工作时，一般情况下不能随便带压更换或添加盘根。
高温、低温介质的阀门操作，应尤其注意防护和安全。
调节型软、硬双重密封平板闸阀
阀座与闸板间的密封首先由安装在阀座上的柔性材料制作的PTFE密封圈来保证，并在闸板和阀座的钢制表面堆焊硬质合金，使其具有优良的耐腐蚀性、耐磨损性、耐高温性、抗折性和抗冲击性，受介质高速冲刷而不变形和磨损。同时密封副表面采用镀镍处理，除了提高硬度，还可以避免腐蚀或氧化。
5 阀门注脂 5.1 应按照说明书要求定期向阀杆或密封座注入适量的推荐牌号润滑脂。 5.2 为确保阀门注脂效果，有时需开启或关闭阀门，对润滑效果进行检查，确认阀门启闭件表面润滑均匀。 5.3 注脂时应注意阀门的开关位置，必要时要先进行排污泄压。 5.4 注脂后，一定封好注脂口。避免杂质进入或注脂口处脂类氧化，封盖要涂抹防锈脂，避免生锈。 5.5 低温在0℃以下的季节，对停用的阀门，要注意防冻，及时打开阀底丝堵，排出里面的凝积水。对不能排出的和间断工作的阀门要采取保温措施。 5.6 阀门维护时应注意执行机构及其传动机构中的维护，应按照执行器说明书进行保养。尤其应防止执行器进水，避免内部传动部件生锈或者冬季冻结。 5.7 阀门泄漏时，应先判明泄漏部位及原因，一般情况下分内漏和外漏两种，外漏按其外部结构分为填料处泄漏和阀盖、阀体渗漏或衬里材料渗漏，操作人员应准确判断，自己能解决的要及时处理，不能解决的要维修工及时处理。 5.8 有特殊要求的阀门维护应按照其使用维护说明书进行。

产品标准:JB/T 5298 管线用钢制平板闸阀阀门产品标准:JB/T 5298-1991 管线用钢制平板闸阀1 范围本标准规定了管线用钢制平板闸阀产品的术语、型式与基本参数、技术要求、试验方法、检验规则和标志、包装、贮存的基本要求。

本标准适用于公称压力pN 1.6~16MPa，公称通径DN50~1000mm，温度–29~121℃，介质为石油、天然气等管线用钢制平板闸阀（以下简称闸阀）。

2 引用标准GB 1047 管子与管路附件公称通径GB 1048 管子和管路附件公称压力和试验压力GB 4981 工业用阀门的压力试验GB 9113.1~9113.26 整体钢制管法兰GB 9115.1~9115.26 对焊钢制管法兰GB 9131 钢制管法兰压力–温度等级GB 12220 通用阀门标志GB/T 12252 通用阀门供货要求GB 12234 通用阀门法兰和对焊连接钢制闸阀JB/T 5300 通用阀门材料ZB J16 006 阀门的试验与检验 (现为JB/T 9092-1999)JB 308 阀门型号编制方法3 术语平板闸阀两密封面与垂直中心线平行、弹性浮动阀座与闸板在启闭中始终相互贴合、闸板为板状的一种平行式闸阀。

4 型式与基本参数4. 1 型式4. 1. 1 产品型号编制方法按JB 308 的规定。

4. 1. 2 型式有单闸板、双闸板以及带导流孔和无导流孔的四种，具体结构如图1、图2 所示。

4. 2 基本参数4. 2. 1 公称压力按GB 1048 的规定。

4. 2. 2 公称通径按GB 1047 的规定。

4. 2. 3 钢制管法兰压力–温度等级按GB 9131 的规定。

5 技术要求5. 1 阀体5. 1. 1 法兰连接的结构长度按表1 的规定，焊接连接的结构长度按表2 的规定。

5. 1. 2 结构长度公差：公称通径小于或等于DN 250mm 时，极限偏差为±1.6mm。

公称通径等于或大于DN 300mm 时，极限偏差为±3.2mm。

平板闸阀技术规格书1 采用规范、标准及法规平板闸阀应满足或高于下面列出的规范和标准的最新版本的要求。

如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。

若本技术规格书与相关的技术规格书或标准有冲突，则应向业主咨询并得到其书面裁决后才能开展工作。

本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：API 6D 管线阀门API 6FA 阀门耐火测试API 598 阀门的检测和试验ASME B16.20 钢管阀兰的环形垫圈和环形槽ASME B1.20.1 管螺纹ASME B16.25 对焊接头ASME B16.34 法兰、螺纹和焊接端阀门JB/T5298 管线用钢制平板闸阀GB/T19672 管线阀门GB12234 通用阀门法兰和对焊连接钢制闸阀GB/T12224 钢制阀门一般要求GB/T12221 法兰连接金属阀门结构长度GB12220 通用阀门标志GB/T13927 通用阀门压力试验HG20596 《整体钢制管法兰（欧洲体系）》JB/T74 管路法兰及垫片GB12229 通用阀门碳素钢铸件技术条件JB/T7928 通用阀门供货要求JB/T 9092 阀门的检验与试验其它未列出的与本产品有关的规范和标准，厂家有义务主动向业主提供。

2 设计与制造2.1 阀门的设计与制造应遵循本技术规格书及相关标准规范的要求。

2.2 阀门应能满足连续运行30年以上，且相关性能（操作与密封）能长期满足工况要求。

2.3 地上阀门应为明杆、平行单闸板的双阀座结构，双向密封，阀腔内压可自动泄压，并设排污口。

阀门设计应有防止污物在阀门半开半关时进入阀腔的措施。

手轮上端阀杆罩需采用透明、防碎裂、耐磨、适应气候条件、环境温度的材料制造，以便随时可观察阀门的开关位置。

阀门关闭状态能进行安全排污。

埋地阀门为暗杆、上导流型式、平行单闸板的双阀座结构，双向密封，阀腔内压可自动泄压。

阀门的阀杆填料部分设计应有在线维修的结构和功能。
