平板闸阀概述与结构特性平板闸阀经过半个多世纪的发展，现在已成为一种应用广泛的主要阀类。
平板闸阀的主要功能是切断和接通管道中的流体；无导流孔平板闸也可用于流体的调节与控制。
平板闸阀具有流体阻力小，密封性好，开关方便，可靠性高等特点。
平板闸阀主要由阀体、阀盖、阀杆、闸板、阀座、密封圈和支架等零件组成，属升降式开关切断阀。
它借助手轮或驱动装置在阀杆上端施加一定的转矩并传递给阀杆螺母，使它旋转并带动阀杆及闸板升降，完成阀门的全关或全开动作。
带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。
无导流孔平板闸阀闸板不带导流孔，阀门的体积小、重量轻。
适用于不须清理管道的各种油品，天然气等介质。
无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。
平板闸阀主要性能和技术特点描述平板闸阀是一种比较常见的工业阀门，它的主要性能和技术特点主要有以下几个方面。
1.结构简单、体积小巧：平板闸阀由阀体、阀盖、阀杆、闸板等主要部件组成，结构简单紧凑，占用空间小，可以满足狭小空间安装的需求。
2.密封性好：平板闸阀采用金属到金属的密封方式，阀座和闸板之间的接触面严密，密封性能好，能够有效防止介质泄漏。
3.流阻小：平板闸阀的流道设计合理，流道直径与管道直径相对接近，流阻小，能够提供较大的流量。
4.操作轻便：平板闸阀采用手轮或蜗轮等手动装置，操作简便轻便，能够满足人工操作的需求。
5.耐高压、耐腐蚀：平板闸阀的材质一般选择高强度钢或不锈钢制造，具有较强的耐高压和耐腐蚀性能，能够适应各种恶劣工况。
6.适用性广泛：平板闸阀适用于液体、气体和固体等各种介质的控制和截断工作，广泛应用于石油、化工、冶金、电力等领域。
7.耐磨损：平板闸阀的闸板一般采用非金属材料，如橡胶、尼龙等，能够有效减少磨损，延长使用寿命。
8.有良好的自清洁性能：平板闸阀的闸板和阀座在开启和关闭过程中能够有效清除残留物，具有良好的自清洁性能，减少介质污染。
9.使用灵活多样：平板闸阀可以根据需要配备手动、电动、液动、气动等不同驱动方式，实现自动控制和远程操作。
10.可靠性高：平板闸阀采用耐磨、耐腐蚀材料制造，结构紧凑，使用寿命长，能够提供可靠的介质控制和截断性能。
总之，平板闸阀具有结构简单、体积小巧、密封性好、流阻小、操作便利、耐高压、耐腐蚀、适用性广泛、耐磨损、良好的自清洁性能、使用灵活多样和高可靠性等主要性能和技术特点，能够满足不同行业和工艺要求的介质控制和截断工作。

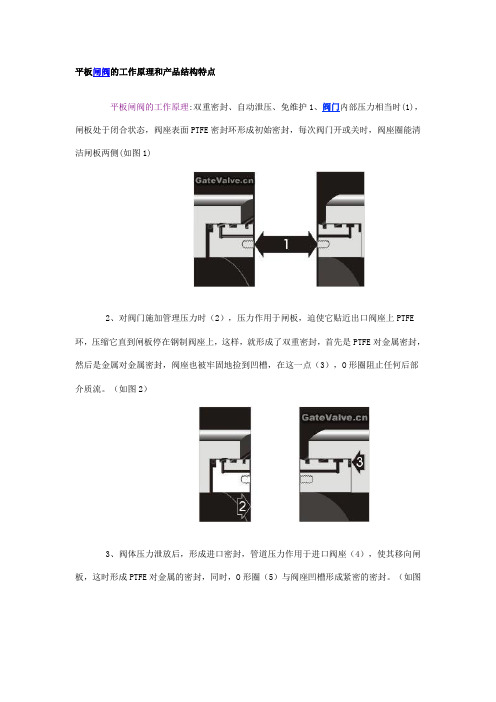

平板闸阀的工作原理和产品结构特点平板闸阀的工作原理:双重密封、自动泄压、免维护1、阀门内部压力相当时(1)，闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈能清洁闸板两侧(如图1)2、对阀门施加管理压力时（2），压力作用于闸板，迫使它贴近出口阀座上PTFE 环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地捡到凹槽，在这一点（3），O形圈阻止任何后部介质流。
（如图2）3、阀体压力泄放后，形成进口密封，管道压力作用于进口阀座（4），使其移向闸板，这时形成PTFE对金属的密封，同时，O形圈（5）与阀座凹槽形成紧密的密封。
（如图3）4、阀门自动泄放多余的压力，当阀体压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀体内多余的压力在阀座与闸板之间泄放到管道中。
（如图4)平板闸阀的产品结构特点:●阀体有铸造和焊接两种结构。
●阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
●阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清除闸板脏物的作用，●金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
●带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
●阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
●本阀采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的蔽病。
●阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
●全封闭结构，防护性能好，可适应全天候要求。

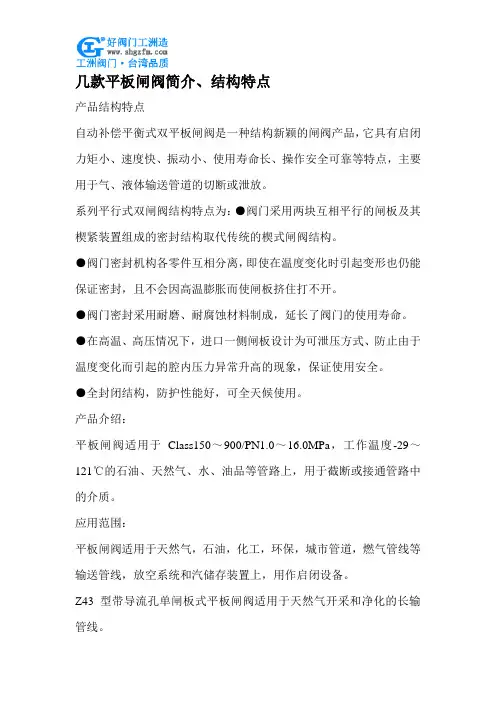

几款平板闸阀简介、结构特点产品结构特点自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。
系列平行式双闸阀结构特点为：●阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
●阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
●阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
●在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
●全封闭结构，防护性能好，可全天候使用。
产品介绍：平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。
应用范围：平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。
Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。
结构特点：1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的弊病4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全5、全封闭结构，防护性能好，可适应全天候要求1.阀座的密封结构应为弹性有预紧力，上、下游密封座同时密封的结构。
阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能，并且在阀门开启或关闭过程中不受气流的直接冲刷。

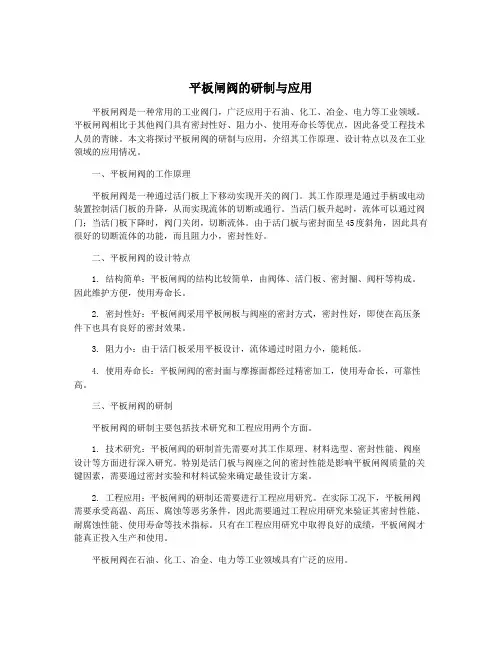

平板闸阀的研制与应用平板闸阀是一种常用的工业阀门，广泛应用于石油、化工、冶金、电力等工业领域。
平板闸阀相比于其他阀门具有密封性好、阻力小、使用寿命长等优点，因此备受工程技术人员的青睐。
本文将探讨平板闸阀的研制与应用，介绍其工作原理、设计特点以及在工业领域的应用情况。
一、平板闸阀的工作原理平板闸阀是一种通过活门板上下移动实现开关的阀门。
其工作原理是通过手柄或电动装置控制活门板的升降，从而实现流体的切断或通行。
当活门板升起时，流体可以通过阀门；当活门板下降时，阀门关闭，切断流体。
由于活门板与密封面呈45度斜角，因此具有很好的切断流体的功能，而且阻力小，密封性好。
二、平板闸阀的设计特点1. 结构简单：平板闸阀的结构比较简单，由阀体、活门板、密封圈、阀杆等构成。
因此维护方便，使用寿命长。
2. 密封性好：平板闸阀采用平板闸板与阀座的密封方式，密封性好，即使在高压条件下也具有良好的密封效果。
3. 阻力小：由于活门板采用平板设计，流体通过时阻力小，能耗低。
4. 使用寿命长：平板闸阀的密封面与摩擦面都经过精密加工，使用寿命长，可靠性高。
三、平板闸阀的研制平板闸阀的研制主要包括技术研究和工程应用两个方面。
1. 技术研究：平板闸阀的研制首先需要对其工作原理、材料选型、密封性能、阀座设计等方面进行深入研究。
特别是活门板与阀座之间的密封性能是影响平板闸阀质量的关键因素，需要通过密封实验和材料试验来确定最佳设计方案。
2. 工程应用：平板闸阀的研制还需要进行工程应用研究。
在实际工况下，平板闸阀需要承受高温、高压、腐蚀等恶劣条件，因此需要通过工程应用研究来验证其密封性能、耐腐蚀性能、使用寿命等技术指标。
只有在工程应用研究中取得良好的成绩，平板闸阀才能真正投入生产和使用。
平板闸阀在石油、化工、冶金、电力等工业领域具有广泛的应用。
1. 石油工业：平板闸阀主要用于石油管道和设备上的流体切断和控制，具有阻力小、密封性好的优点，能够适应各种恶劣工况。

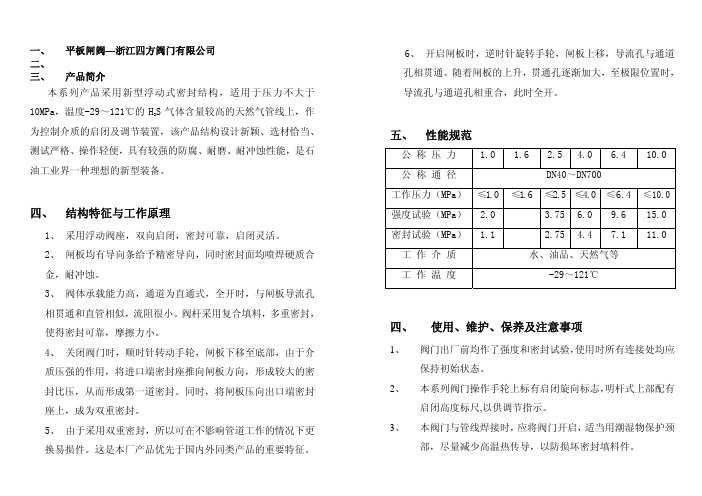

一、 平板闸阀—浙江四方阀门有限公司二、三、 产品简介本系列产品采用新型浮动式密封结构，适用于压力不大于10MPa，温度-29～121℃的H2S气体含量较高的天然气管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强的防腐、耐磨、耐冲蚀性能，是石油工业界一种理想的新型装备。
四、 结构特征与工作原理1、采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、闸板均有导向条给予精密导向，同时密封面均喷焊硬质合金，耐冲蚀。
3、阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。
阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向，形成较大的密封比压，从而形成第一道密封。
同时，将闸板压向出口端密封座上，成为双重密封。
5、由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。
这是本厂产品优先于国内外同类产品的重要特征。
6、开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。
随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
五、 性能规范公 称 压 力 1.0 1.6 2.5 4.0 6.4 10.0 公 称 通 径 DN40～DN700工作压力（MPa）≤1.0≤1.6 ≤2.5≤4.0≤6.4 ≤10.0 强度试验（MPa） 2.0 3.75 6.09.6 15.0 密封试验（MPa） 1.1 2.75 4.47.1 11.0 工 作 介 质 水、油品、天然气等工 作 温 度 -29～121℃四、使用、维护、保养及注意事项1、阀门出厂前均作了强度和密封试验，使用时所有连接处均应保持初始状态。
2、本系列阀门操作手轮上标有启闭旋向标志，明杆式上部配有启闭高度标尺,以供调节指示。
3、本阀门与管线焊接时，应将阀门开启，适当用潮湿物保护颈部，尽量减少高温热传导，以防损坏密封填料件。
一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销，提供了方便。
当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
母，按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。
对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。
(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

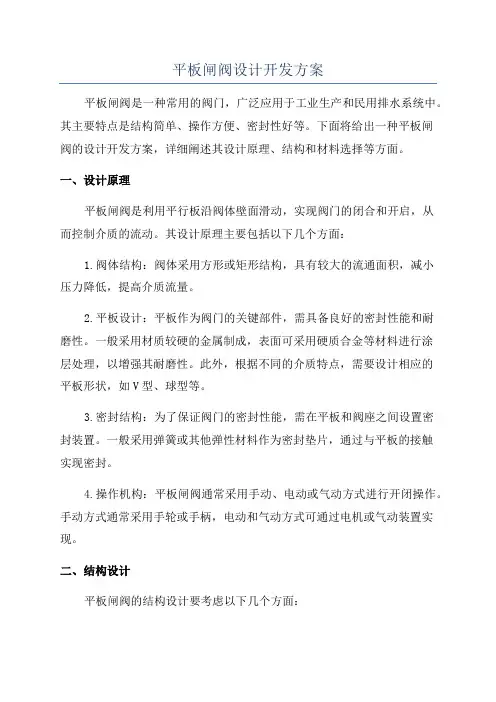

平板闸阀设计开发方案平板闸阀是一种常用的阀门，广泛应用于工业生产和民用排水系统中。
其主要特点是结构简单、操作方便、密封性好等。
下面将给出一种平板闸阀的设计开发方案，详细阐述其设计原理、结构和材料选择等方面。
一、设计原理平板闸阀是利用平行板沿阀体壁面滑动，实现阀门的闭合和开启，从而控制介质的流动。
其设计原理主要包括以下几个方面：1.阀体结构：阀体采用方形或矩形结构，具有较大的流通面积，减小压力降低，提高介质流量。
2.平板设计：平板作为阀门的关键部件，需具备良好的密封性能和耐磨性。
一般采用材质较硬的金属制成，表面可采用硬质合金等材料进行涂层处理，以增强其耐磨性。
此外，根据不同的介质特点，需要设计相应的平板形状，如V型、球型等。
3.密封结构：为了保证阀门的密封性能，需在平板和阀座之间设置密封装置。
一般采用弹簧或其他弹性材料作为密封垫片，通过与平板的接触实现密封。
4.操作机构：平板闸阀通常采用手动、电动或气动方式进行开闭操作。
手动方式通常采用手轮或手柄，电动和气动方式可通过电机或气动装置实现。
二、结构设计平板闸阀的结构设计要考虑以下几个方面：1.阀体结构：阀体采用方形或矩形结构，具有较大的流通面积，减小压力降低，提高介质流量。
同时，需要考虑阀门的强度和刚度，确保其在工作条件下不会出现变形和泄漏。
2.平板设计：平板作为阀门的关键部件，需具备良好的密封性能和耐磨性。
一般采用材质较硬的金属制成，表面可采用硬质合金等材料进行涂层处理，以增强其耐磨性。
此外，需要根据不同的介质特点，设计相应的平板形状，如V型、球型等，以提高流体的控制性能。
3.密封结构：平板和阀座之间需要设置密封装置，一般采用弹簧或其他弹性材料作为密封垫片，通过与平板的接触实现密封。
密封装置的设计要考虑其耐压性能和耐久性，以保证阀门在工作条件下的稳定性和可靠性。
4.操作机构：平板闸阀通常采用手动、电动或气动方式进行开闭操作。
手动方式通常采用手轮或手柄，电动和气动方式可通过电机或气动装置实现。
平板闸阀结构特点及阀门的安装注意平板闸阀是一种常见的工业阀门，广泛应用于管道系统中，用于控制流体的流动。
其主要特点和安装注意事项如下。
一、平板闸阀的结构特点：1.结构简单：平板闸阀结构简单，由阀体、阀盖、阀板、阀杆和操作装置等组成。
因此，平板闸阀使用维护方便。
2.流体阻力小：平板闸阀的阀板采用平板结构，流体通过时因为流道直径不变，所以阻力小，流通能力强。
3.密封性能好：平板闸阀采用硬密封结构，阀体和阀杆都有密封装置，能够有效防止泄漏。
4.开关轻便：平板闸阀的阀板沿着管道中心线运动，开关轻便灵活，操作方便。
5.适用范围广：平板闸阀适用于液体、气体和腐蚀介质的管道系统，可以在高温、低温、高压和低压环境中使用。
6.无死角：平板闸阀的阀体内部光滑无凸起，无死角，不易积存介质，易于清洗。
二、平板闸阀的安装注意事项：1.安装位置选择：平板闸阀应根据压力等级和阀门类型来选择安装位置。
特别是对于大口径和高承压的阀门，需要考虑牵引强度。
2.安装空间保留：安装平板闸阀时，需要考虑其长度和高度，尤其是在不方便调整的场合，应提前计划好安装空间。
3.泄漏检查：在安装平板闸阀之前，应检查密封面是否完好，防止安装后发生泄漏。
4.阀门对中：安装平板闸阀时，应确保阀门与管道的中心线对齐，以避免阀门过早磨损或无法正常使用。
5.阀门固定：安装平板闸阀时，应确保阀门处于固定状态，防止阀门在运行中因振动而脱离支撑。
6.阀门操作：在安装平板闸阀之前，应确保操作装置正确连接，并确认阀门是否能够平稳运行。
7.压力测试：在安装平板闸阀后，应进行压力测试，以确保阀门的密封性和安全性。
8.阀门保护：在平板闸阀安装后，应注意阀门的保护，避免外部物体损坏阀门，影响正常使用。
9.阀门维护：平板闸阀在使用过程中，应定期进行维护保养，清洁阀门并检查是否有磨损和泄漏。
10.使用安全：在使用平板闸阀时，应按照操作规程操作，并遵守相关的安全规定，确保人身和设备的安全。
平板闸阀结构特点及阀门的安装注意_OK一、平板闸阀结构特点平板闸阀作为一种常见的阀门类型，具有以下几个结构特点：1.强度高：平板闸阀的阀体通常采用铸造或锻造的方式制造，具有很高的强度和刚度，能够承受大的工作压力和温度。
2.密封性好：平板闸阀的密封结构采用平板闸板与阀座的金属密封或金属与非金属双密封方式，具有良好的密封性能，能够有效防止介质的泄漏。
3.流阻小：平板闸阀的流道设计合理，通道畅通无阻，流阻小，能够减少能源的损失，并提高流量的传递效率。
4.操作灵活：平板闸阀采用平板闸板作为阀门的启闭元件，启闭灵活，操作简便，能够迅速实现打开和关闭。
5.可靠性高：平板闸阀的结构简单，运行可靠，维修和保养方便。
二、平板闸阀的安装注意事项1.安装位置选择：平板闸阀的安装位置应尽量选择在介质流动方向上，以保证介质流动畅通。
2.安装方向确定：平板闸阀的流体通路通常是单向的，安装时应根据阀门上的箭头标示确定安装方向，确保流体顺着阀门方向流动。
3.安装高度确定：平板闸阀的安装高度应根据管道系统的设计要求确定，一般情况下，水平管道上安装的平板闸阀的高度应比管道的中心线高出一定距离。
4.紧固螺栓注意：平板闸阀的连接紧固螺栓应均匀拧紧，避免局部应力过大或者松动，导致泄漏或者密封不严。
5.密封面清洁：在安装平板闸阀时，应将阀体和阀板的密封面进行清洗，并在密封面上涂抹适量的密封润滑剂，以确保密封面的良好接触和紧密贴合。
6.管道清洗：在安装平板闸阀前，要先清洗管道内的杂质和污垢，以免对阀门的使用和密封面的正常工作造成影响。
7.泄漏检查：在安装完平板闸阀后，应进行泄漏检查，确认阀门的密封性能符合要求，防止因泄漏而造成不必要的安全事故和损失。
8.操作教育：安装完平板闸阀后，应对操作人员进行相关的操作教育和培训，确保其熟悉阀门的使用方法和安全操作流程。
9.定期检查：安装完平板闸阀后，应定期进行检查和维护，及时清除阀门上的杂质和污垢，并定期检验阀门的密封性能和运行状态。
产品使用说明书Z43DF平板闸阀吴忠仪表有限责任公司一概述本平板闸阀系列是一种先进的闸阀结构，是在总结了第一代平板闸阀的经验与特点参照国外新型平板闸阀的特点设计而成。
它不但具有第一代闸阀的特点：开关力矩小；密封性能好、无泄露；使用寿命长等特点，还具有以下优点：⒈阀体结构更为合理，重量轻，便于野外安装作业；⒉闸板与阀座有双重密封，并且在闸板全关的状态下，可以带压清除阀腔污物和拆换填料等易损件；⒊阀杆填料处摩擦力矩小、密封性能好、可达到无泄露；⒋减小开关力矩，提高使用寿命。
在介质压力作用下，闸板阀座浮动紧贴而实现密封。
工作中阀座始终紧贴闸板，防止杂质进入密封面，加之密封脂的作用，有效地保护了密封面不受损伤，减少了密封面摩擦力，从而减少了开关力矩，提高了使用寿命；⒌阀内件抗硫、防腐、耐冲蚀性能好成本低。
产品在开关过程中，能承受含机械杂质的高流速流体的冲刷；⒍零部件互换性高。
7．可根据用户要求配用电动、气动不同型式的执行机构。
二使用范围⒈用于天然气输送。
本系列产品密封性能好，能防止天然气的漏失和对环境的污染。
闸板阀全开时，为全通口径，便于清管作业。
⒉用于石油输送。
本系列产品具有开关力矩小、操作方便、寿命长等特点，可取代楔式闸阀和球阀。
⒊用于化工、水电、冶金、城市建设等部门的气体及液体介质的输送。
三技术参数四结构及工作原理⒈Z43DF平板闸阀结构如图1所示：⒉工作原理顺时针转动手轮，（电动、气动型为输入相应的电、气信号）闸板下移，插入两阀座间，阀座密封面上镶嵌有具有弹性的矩形四氟密封圈，在介质压力作用下，阀板与密封圈强制接触，实现密封。
当阀前达到管线压力时，相应的力作用于阀板，迫使阀板进一步压缩下流阀座上的矩形四氟密封圈，直到阀板与金属阀座密封面接触，这样形成了双重密封，既一是矩形四氟密封圈与阀板过盈接触形成预紧软密封；二是金属阀座与阀板接触形成强制压紧的硬密封。
从而实现闸阀无泄露关闭。
逆时针转动手轮，闸板上移，阀打开。
平板闸阀原理范文首先，平板闸阀的主要部件包括阀体、阀盘、阀杆和密封圈。
阀体是一个密封的容器，内部有一条流道，介质通过流道流动。
阀盘是阀体内部的挡板，用于隔断或通行介质。
阀杆是连接阀盘和手动或自动控制装置的杆状物。
密封圈则用于确保阀盘与阀体之间的密封。
平板闸阀的工作原理如下：1.开启状态：当阀盘降到最低处时，介质可以自由通过流道流动，实现全开状态。
此时，阀杆也处于最低位置，阀盘与阀体之间有一定的空隙。
2.关闭状态：当阀盘抬升到最高位置时，完全遮挡住了流道，实现全关状态。
阀杆同时也抬升到最高位置，并通过压力来保证阀盘与阀体的密封性。
在使用平板闸阀时，可以手动或通过自动控制装置来操作阀盘的上下移动。
手动操作时，通过旋转手柄或使用手动装置来实现阀盘的升降。
平板闸阀的优点包括：1.结构简单：平板闸阀由较少的零部件组成，使得其结构简单、维修方便。
2.流阻小：平板闸阀的阀盘采用平板结构，介质流过时的流阻较小，使得其具有较大的流量通道。
3.密封性好：阀盘与阀体之间采用密封圈进行密封，能够有效防止介质泄漏，提高密封性。
4.快速开闭：由于阀盘只需要上下移动即可实现开关操作，故平板闸阀具有较快的开闭速度。
5.适用性广：平板闸阀适用于各种介质，包括液体、气体和腐蚀性介质等。
不过，平板闸阀也存在一些缺点，比如：1.通行能力有限：由于阀盘需要在流道内上下移动，其通行能力较小，不适用于高流量场合。
2.防堵能力较弱：由于阀盘上方有一定的空隙，容易堵塞介质在阀体上方积聚，影响阀的正常使用。
3.开闭过程中易产生水锤：开闭速度较快的情况下，介质流动容易产生水锤现象，对管道和阀门造成损坏。
总之，平板闸阀通过上下移动的阀盘来实现对介质的开关控制。
其结构简单，可靠性高，适用范围广，但通行能力和防堵能力较弱。
在实际应用中，需要根据具体需求选择适合的闸阀类型。
平板闸阀的型号编制详解在购买平板闸阀的时候，看到一连串的英文加数字的闸阀型号，初次接触的人往往摸不着头脑，那么它们究竟代表什么意思，下面是世界泵阀网整理的平板闸阀的型号编写说明。
阀体材料代号 Body material code压力等级代号 Pressure grade code密封面材质代号 Sealing formation code结构特点代号 Structure manner code结构形式代号 Design feature code连接形式代号 Connecting type code驱动方式代号 Driving manner code阀门类型代号 Valve type code特殊要求代号 Special requirement code●特殊要求代号：K—抗硫型L—调节型ZB—自动补偿Special requirement code:K—Antisulphur model L—Adjustment type ZB—Auto compensation●阀门类型代号：Z—闸阀Valve type code:Z—Gate valve●驱动方式代号：4—正齿轮传动5—伞齿轮传动6—气动6s—气动带手动7—液动9—电动(手轮传动略) 9B—防爆电动Driving manner code:4—Spur gear transmission 5—Bevel gear transmission 6—Air driving 6s—Take pneumatically manually 7—Hydrodynamic driving 9—Electric driving(Hand wheel driving omitted)9B—Explosion electric driving●连接形式代号：4—法兰连接6—对焊连接Connecting type code:4—Flange-connecting 6—Butt welding connecting●结构形式代号：3—明杆平行式单闸板4—明杆平行式双闸板 7—暗杆平行式单闸板Design feature code:3—Rising-stem parallel single-disc 4—Rising-stem parallel double-disc 7—Dark pole parallel single-disc●结构特点代号：W—无导流孔(有导流孔省略) P—轻型Structure manner code:W—Non-diversion hole type(Diversion hole type omitted) P—Light-duty●密封面材质代号：Y—硬质合金H—合金钢D—渗氮钢F—增强聚四氟乙烯Sealing formation code:Y—Hard alloy H—Alloy steel D—Nitriding steel F—Intensified polytetrafluoroethylene(PTFE)●压力等级代号：公称压力为MPa的10倍、磅级为实际数Pressure grade code:The 10 times of the nominal pressure MPa,pound grade io practical number●阀门材料代号：C—WCB I—WC6、ZG1Cr5Mo V-WC9、ZG20CrMoV P-ZG1Cr18Ni9Ti Ps-CF8 P3-CF3 R—ZG1Cr18Ni12Mo2Ti F—LCB N—LC3 R8-CF8M R3-CF3MBody material code:C—WCB I—WC6、ZG1Cr5Mo V-WC9、ZG20CrMoV P-CF8、ZG1Cr18Ni9Ti R—CF8M、ZG1Cr18Ni12Mo2Ti S—CF3 L—CF3M F—LCB N—LC3举例1：Z543WF-16C注释：公称压力为1.6MPa、伞齿轮传动、法兰连接、无导流孔、明杆平行式单闸板闸阀，阀体材质为WCB，密封面材质为增强聚四氟乙烯。
平板闸阀的型号编制方法平板闸阀的工作原理和产品结构特点»
