平板闸阀的型号编制详解2011

公司总部：温州高新技术产业园区6号小区 邮编：325 011电话：0577-5690 3300 5655 3193传真：0577-5690 1111Add：No.6 Region of Wenzhou Hi-technology Zone, China P.C:325011 Tel：+86-577-5690 3300 5655 3193 Fax：+86-577-5690 1111E-mail:tingyu@Company Brief Qualification平板闸阀型号及图号的编制方法平板闸阀型号及图号的编制方法直行程气动执行机构代号5. 连接形式代号6. 平板闸阀结构形式代号10. 口径：为阀门的公称通径例如：国标阀门 - DN100； 美标阀门 - 4″； 缩径阀门 - DN100 X 80 （公称X缩径）； 4″X 3″。

（公称X缩径）8. 压力等级代号9. 阀门主体材料代号注：执行机构按用户要求配置手动装置时，在后面加“ W ”。

平板闸阀概述与结构特性平板闸阀经过半个多世纪的发展，现在已成为一种应用广泛的主要阀类。

平板闸阀的主要功能是切断和接通管道中的流体；无导流孔平板闸也可用于流体的调节与控制。

平板闸阀具有流体阻力小，密封性好，开关方便，可靠性高等特点。

平板闸阀主要由阀体、阀盖、阀杆、闸板、阀座、密封圈和支架等零件组成，属升降式开关切断阀。

它借助手轮或驱动装置在阀杆上端施加一定的转矩并传递给阀杆螺母，使它旋转并带动阀杆及闸板升降，完成阀门的全关或全开动作。

带导流孔平板闸阀有单闸板和撑开式双闸板两种结构，闸板上有一与阀体通道相同口径的通孔，当阀门开启时，闸板上的导流孔与阀体通道形成一直管道，便于介质流通及管道的通球清扫，防止介质沉积，影响管道的输送能力。

无导流孔平板闸阀闸板不带导流孔，阀门的体积小、重量轻。

适用于不须清理管道的各种油品，天然气等介质。

无导流孔调节型平板闸阀，可进行任意开度调节，以满足管道系统的流量要求。

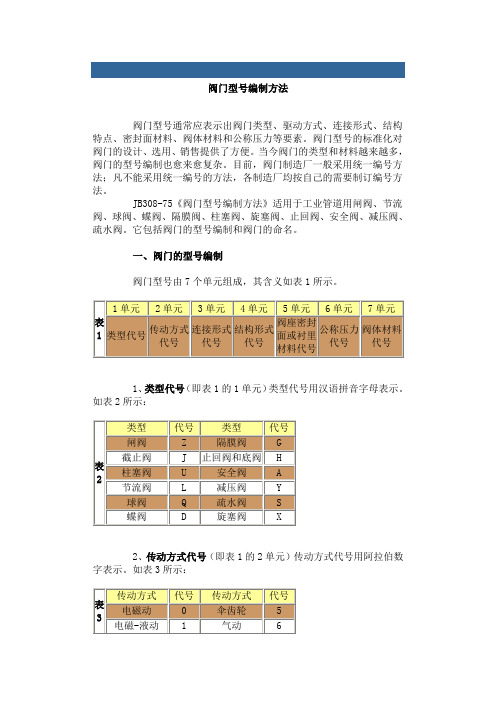

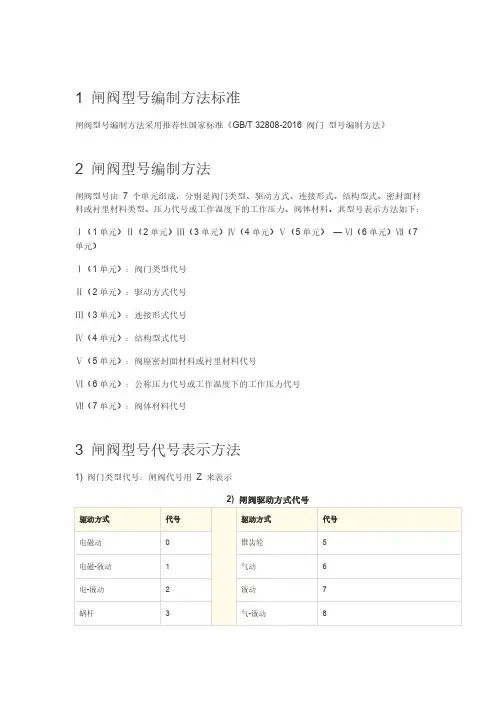

阀门型号编制方法阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。

阀门型号的标准化对阀门的设计、选用、销售提供了方便。

当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。

JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。

它包括阀门的型号编制和阀门的命名。

一、阀门的型号编制阀门型号由7个单元组成，其含义如表1所示。

1、类型代号（即表1的1单元）类型代号用汉语拼音字母表示。

如表2所示：2、传动方式代号（即表1的2单元）传动方式代号用阿拉伯数字表示。

如表3所示：注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动：常开式用6k、7k表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示。

3、连接形式代号（即表1的3单元）如表4所示：:4、结构形式代号（即表1的4单元）结构形式代号用阿拉伯数字表示，如表5~表14所示：5、阀座密封面或衬里材料代号（即表1的5单元）阀座密封面或衬里材料代号用汉语拼音字母表示，如表15所示：注：由阀体直接加工密封面材料用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号（隔膜阀除外）。

6、公称压力代号（即表1的6单元）公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

7、阀体材料代号（即表1的7单元）阀体材料代号用汉语拼音字母表示，如表16所示，PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。

二、阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

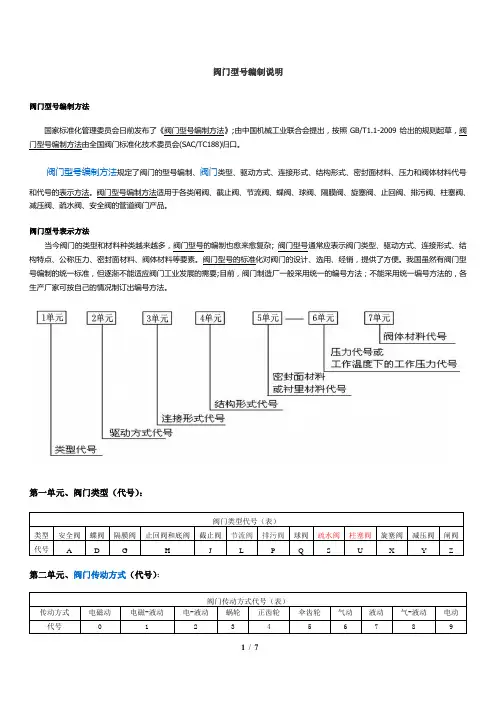

阀门型号编制说明
阀门的型号编制由7个单元组成，其含意如图所示：公称压力代号用阿拉伯数字表示，其数值是以兆帕（Mpa）为单位的公称压力值的10倍。

用于电站工业的阀门，当介质最高温度超过530℃时，其数值得是以兆帕（Mpa）为单位1Kg/fcm2的>10倍。

第一单元：阀体材料代号第二单元：公称压力代号第三单元：阀座密封面或衬里材料代号
第四单元：结构形式代号第五单元：连接形式代号第六单元：传动方式代号第七单元：
对于手轮、手柄和扳手驱动的阀门，弹簧安全阀、则省去第二单元。

联络方式:
辽宁省铁岭高压阀门厂
厂址:辽宁省铁岭市工人街邮编:112000
电话:0410 - 4845162 4603601 4836791传真: 0410 - 4845168 4845169 E-mail:valve@
开户行:辽宁省铁岭市工商银行银州支行帐号: 0712002009245075389
阀门参考价格:
给排水阀门群:浮球阀减压阀水泵控制阀防污隔断阀比例式减压阀静音式止回。

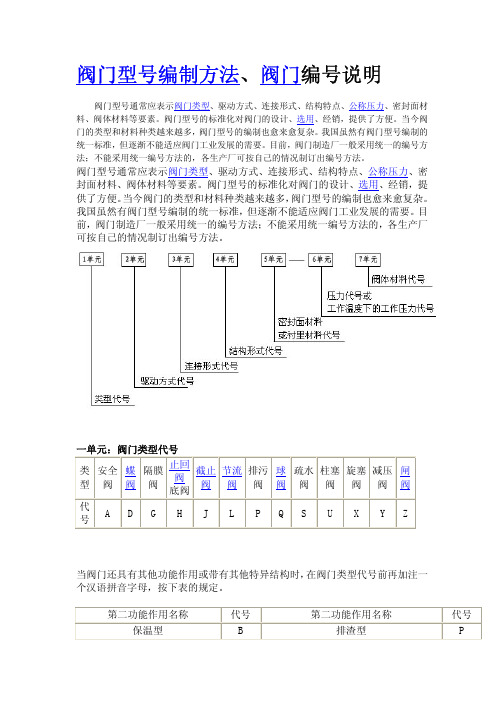

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。

二单元：传动方传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6 平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式92．安全阀的选用由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。

阀门的型号编制方法一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A节流阀L 液面指示器M 减压阀Y隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。

防爆电动用“9B”表示。

3．连接形式代号用阿拉伯数字表示，按表1—3的规定表1—3连节形式代号连节形式代号内螺纹外螺纹法兰焊接1246对夹卡箍卡套789注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13表1—4闸阀结构形式代号明杆楔式弹性闸板0刚性单闸板 1双闸板 2 平行式单闸板 3双闸板 4暗杆楔式单闸板 5双闸板 6表1—5截止阀和节流阀结构形式代号直通式 1角式 4直流式 5平衡直通式 6角式7表1—6球阀结构形式代号浮动直通式 1 L 形三通式 4 T 形 5固定直通式7表1—7蝶阀结构形式代号杠杆式垂直板式斜板式13 表1—8隔膜阀结构形式代号屋脊式截止式闸板式137 表1—9旋塞阀结构形式代号填料直通式 3 T 形三通式 4四通式 5油封直通式7T 形三通式8表1—10止回阀和底阀结构形式代号升降直通式 1立式 2旋启单瓣式 4 多瓣式 5 双瓣式 6表1—11安全阀结构形式代号弹簧封闭带散热片全启式012带板手全启式 4 不封闭双弹簧微启式 3微启式7全启式8微启式 5带控制机构全启式 6脉冲式9 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

阀门型号编制方法主要参照JB 308标准,同时吸收了有关标准对型号编制的规定;这一编制注：低温低于-40℃、保温带加热套和带波纹管的阀门,在类型代号前分别加汉语拼音字母“D”、“B”和“W”;2传动方式代号用阿拉伯数字表示阀门传动方式代号注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号;2.对于气动或液动,常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用“9B”表示;3连接形式代号用阿拉伯数字表示阀门连接形式代号注：焊接包括对焊和承插焊;4-1结构形式代号用阿拉伯数字表示闸阀结构形式代号4-2截止阀和节流阀结构形式代号4-3球阀结构形式代号4-4蝶阀结构形式代号4-5隔膜阀结构形式代号4-6旋塞阀结构形式代号4-7止回阀和底阀阀结构形式代号4-8减压阀结构形式代号4-9疏水阀结构形式代号4-10安全阀结构形式代号注：杠杆式安全阀在类型代号前加“G”汉语拼音字母;公称压力数值按JB 74-1994管理附件公称压力试验压力和工作压力的规定;用于电站工业的阀门,当介质最高温度超过530℃时,按JB 74第五条的规定标准工作压力;1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准;2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择;我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置;3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定;参见JB/T5300通用阀门材料标准;附：各种材料阀门的适用范围4.公称压力压力等级公称压力系指阀门在指定温度下允许的工作压力,用PN表示;按GB1048或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定;国际阀门采用的计量单位为MPa兆帕,与常用的计量单位换算如下：=1bar巴=cm2与磅级阀门常用的计量单位bf/in②磅力/口寸②换算如下：1bf/in2Psi==cm2附：磅级、“K”级和公称压力对照表供参考注：Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系; Ⅱ表中“K”级是日本标准中的一种压力等级;5.连接形式一般采用法兰、焊接对焊、承插焊和螺纹连接等方式;连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定;对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79、JB78等有关标准选定;如与本样本所选标准或尺寸不符时,则须在订货合同中注明;2.对焊端连接按GB12224的规定;3.承插焊端连接按JB/T1751的规定;4.内螺纹连接按GB7306圆锥管螺纹的规定;5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定;对通径DN大于50mm对焊端电站阀门,应根据接管尺寸外径X壁厚确定孔径及坡口型式、尺寸;6.结构长度可按有关标准选定或按客户的要求确定;7.结构形式可根据密封元件和流道的形式选择;8.公称通径规格可按GB1047或有关标准的规定来选定;国际阀门以DN表示,单位为毫米mm,磅级阀门以NPS表示,单位为口寸in;9.阀门型号国际阀门按JB308阀门型号编制方法的规定;对特殊、非标及磅级阀门的型号,可参考JB308由企业自编;10.客户应根据本样本所列的阀门型号规格选用;另有特殊要求时,应详细加以说明;11.样本中的产品重量为近似值,仅供参考;12.电动阀门中的电装附件电控箱和自动调节阀的伺服放大器、操作箱均由客户自配,或由公司配套提供,但价格另计;国标阀门采用主要标准注：①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307;②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换;美标钢制阀门采用主要标准日本钢制阀门采用主要标准。
