《数控铣床 / 加工中心编程与操作》学习领域（课程）教课标准一、课程说明课程名称数控铣床 / 加工中心编程开课分院（系部）与操作合用专业数控技术应用专业课程代码学时先修课程后续课程编制人判定人制（修）定日期二、课程性质与任务在机械制造行业，数控加工技术岗位主要有：数控机床操作员（中心岗位）、数控工艺编程员（中心岗位）。

数控机床操作工按工种又可分为：数控车、数控铣、加工中心操作工等。

本课程是为培育数控铣、加工中心操作员、数控工艺编程员的数控镗铣类机床操作、数控工艺剖析与编程、数控加工以及质量控制等方面技术而设置的一门专业骨干课程，它与《数控车床编程与操作》课程一同对数控专业学生的职业能力的形成起要点支撑作用。

本课程先修课程有《机加工岗位与工作过程认识实训》、《工程图识读与使用软件画图》、《使用手动工具的部件加工》、《使用一般机床的部件加工》；后修学习领域有《顶岗实训》、《机械创新设计》。

同修的课程有《数控车床编程与操作》、《计算机协助造型与自动编程》。

本课程合用于数控技术专业。

三、课程设计思路本课程标准是以就业为导向拟订。

其课程内容以过程性知识为主、陈说性知识为辅，即以实质应用的经验和策略的习得为主、以适量够用的观点和原理的理解为辅。

由实践情境构成的以过程逻辑为中心的行动系统，重申的是获得过程性知识，主要解决“怎么做”（经验）和“怎么做更好” （策略）的问题。

课程内容的选择应按照三个原则：（1）科学性原则（2）情境性原则（ 3）人天性原则。

课程内容的选用既表现职业性，也表现开放性；既服务于地方经济，知足公司的需要，也便于教课活动的展开。

所以本课程标准就以数控铣床和加工中心作为学习平台，选择最常用、最常有、最适用、最有代表性的典型部件加工过程为教课内容。

实现能力为本位的培育目标，是《数控铣床/ 加工中心编程与操作》课程内容定位的方向。

四、课程教课目的( 一) 素质目标经过本课程教课，正直学生的学习态度，能够锻炼学生的思想方法和思想能力，提升学生的职业素质和职业能力。

前言现代科学技术的发展极大地推动了不同学科的交叉与渗透,引起了工程领域的技术改造与革命。

在机械工程领域,由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化,使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化,使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶段。

机电一体化主要体现在数控技术及应用上,在这次实训中,感触最深的是了解了数控机床在机械制造业中的重要性,它是电子信息技术和传统机械加工技术结合的产物,它集现代精密机械、计算机、通信、液压气动、光电等多学科技术为一体,具有高效率、高精度、高自动和。

摘要数控技术是机械加工自动化的基础，是数控机床的核心技术，其水平高低关系到国家战略地位和体现国家综合国力的水平，近年来，PLC在工业自动控制领域应用愈来愈广，它在控制性能、组机周期和硬件成本等方面所表现出的综合优势是其它工控产品难以比拟的。

随着PLC技术的发展, 它在位置控制、过程控制、数据处理等方面的应用也越来越多。

在机床的实际设计和生产过程中，为了提高数控机床加工的精度，对其定位控制装置的选择就显得尤为重要。

FBs系列PLC的NC定位功能较其它PLC更精准，且程序的设计和调试相当方便。

本文提出的是如何应用PLC的NC定位控制实现机床数控系统控制功能的方法来满足控制要求，在实际运行中是切实可行的。

整机控制系统具有程序设计思路清晰、硬件电路简单实用、可靠性高、抗干扰能力强，具有良好的性能价格比等显著优点，其软硬件的设计思路可供工矿企业的相关数控机床设计改造借鉴。

目录第一章：概述1.1、数控机床的发展趋势 (1)1.2、数控机床的发展历史 (2)第二章：数控加工的特点与刀具2.1、数控机床的特点 (3)2.1.1、数控车床的5大特点 (4)2.2、数控机床的常用种类 (4)2.3、数控机床的刀具选择与应用 (5)第三章：数控机床的程序编写3.1、数控机床的编程 (6)3.1.1、数控机床的自动编程内容与步骤 (6)3.1.2、数控机床编程的基本概览 (9)3.2、数控机床常用术语 (9)第四章：数控车床程序编程 (11)第一章概述1.1、数控机传递个发展趋势数控机床数字控制机床是用数字代码形式的信息（程序指令），控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床，简称数控机床。

数控卧式铣镗床编程案例
数控卧式铣镗床是目前高精密零件加工的重要工具，其可以实现零件一次性加工，大大减少了加工时间和成本，提高了零件的加工精度。

本文以数控卧式铣镗床的编程案例为例，介绍如何正确使用该设备进行加工。

首先，必须对零件进行尺寸检测，确定数控铣镗床编程时所需要的尺寸数据，使编程尺寸与零件尺寸一致，避免编程失误。

其次，需要选择合适的刀具：根据加工零件的要求，选择锋利的未磨刀具；如果未磨刀具无法满足加工要求，则可以使用磨刀具；需要注意的是，未磨刀具加工速度较快，但精度比磨刀具要低，所以在选择刀具时要根据实际情况进行判断。

第三，设置正确的加工深度：通常可以根据铣刀的切削厚度确定铣削深度，并要求正确设置加工深度，避免零件因铣削过深而损伤。

第四，要正确设置切削参数，如切削速度、主轴转速、下刀量等，以确保加工的准确性。

最后，编程完成后，可以在虚拟仿真环境中测试编程效果，在必要时对编程进行调整，以确保零件的加工质量。

以上就是数控卧式铣镗床编程的基本流程，通过正确的操作可以确保零件的加工精度、产量，大大提高生产效率。

正确使用数控卧式铣镗床，不仅能提高加工质量，同时也能大大节省原材料和能源消耗，使得企业更为环保。

- 1 -。

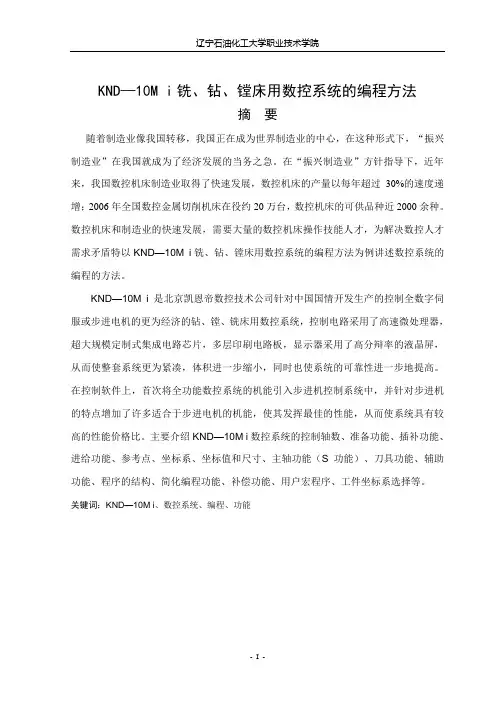

KND—10M i铣、钻、镗床用数控系统的编程方法摘要随着制造业像我国转移，我国正在成为世界制造业的中心，在这种形式下，“振兴制造业”在我国就成为了经济发展的当务之急。
