110KV继电保护线路设计(综合自动重合闸)

110kV线路保护配置摘要本文从距离保护,零序方向电流保护,重合闸,低频保护和过负荷告警4个方面对110kV线路保护配置进行了论述。

关键词110kV线路;保护配置;继电保护0 引言对于110kV及以下电网,应当尽可能以辐射状网络方式运行,地区电源也应当以辐射线路接入联络变电所实行环状或双回线布置,但应当遵循以开环或线路变压器组方式运行的原则。

根据规程要求,110kV线路保护包括完整的三段相间距离保护、三段接地距离保护、三段零序方向过流保护和低频率保护,并配有三相一次重合闸功能、过负荷告警功能,跳合闸操作回路。

众所周知,输电线的故障有单相短路接地故障、两相短路接地故障、两相短路不接地故障及三相短路故障10种。

我国110kV及以上电压等级电网中单相短路故障的几率最多,其次是两相接地短路,两者合计约占输电线路故障总数的90%。

接地故障用零序电流保护、接地距离保护可以满足要求。

两相短路不接地故障的几率很小,约占2%~3%,其原因多半是由于两导线受风吹而摆动的频率不等造成的,三相短路基本都是不接地的,相间距离保护可以有效切除故障。

输电线路故障不外是绝缘下降、雷害和外力破坏造成的。

在我国110kV线路上通常有避雷线,所以故障时接地电阻一般小于5Ω,单相经高电阻接地往往发生在树枝生长导致导线经树枝对地放电时,接地电阻往往很大,这时由零序过流后备保护切除故障。

远后备保护的关键在于避开负荷状态。

对于接地故障用零序电流保护可以取得满意的结果,对于相间故障都用阻抗继电器实现。

1 距离保护距离保护根据测量阻抗的大小,反应故障点的远近,故称距离保护。

同时,由于它是反应阻抗参数而工作的,又称为阻抗保护。

距离保护在任何复杂形式的电网中都可有选择性的切除故障,而且具有足够的灵敏性和快速性,因此在高压及超高压线路中获得了最广泛的应用。

该装置设置了完整的三段相间距离保护和三段接地距离保护。

距离继电器是距离保护的主要测量元件,应满足以下要求:1)在被保护线路上发生直接短路时继电器的测量阻抗应正比于母线与短路点间的距离;2)在正方向区外故障时不应超越动作。

题目：110/35/10kV变电站及线路继电保护设计和整定计算指导老师：作者：学号：专业：年级：摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。

但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。

继电保护（包括安全自动装置）是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。

许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。

因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

为满足电网对继电保护提出的可靠性、选择性、灵敏性、速动性的要求，充分发挥继电保护装置的效能，必须合理的选择保护的定值，以保持各保护之间的相互配合关系。

做好电网继电保护定值的整定计算工作是保证电力系统安全运行的必要条件。

本文详细地讲述了如何分析选定110kV电网的继电保护（相间短路和接地短路保护）和自动重合闸方式，以及变压器相间短路主保护和后备保护，并通过整定计算和校验分析是否满足规程和规范的要求。

本次设计不对变电站的一、二次设备进行选择。

关键词：继电保护、整定、校验目录1、110kV线路L11、L12保护配置选择 (2)2、变压器1B、2B保护配置选择 (3)3、35kV线路L31-L36保护配置选择 (6)4、10kV线路L104-L1019保护配置选择 (6)5、110kV线路L11、L12相间保护整定计算 (7)6、变压器1B、2B相间保护整定计算 (12)7、35k V线路L31-L36保护整定计算 (20)8、10kV线路L104-L1019保护整定计算 (22)附图一电力系统接线图 (25)附图二系统正序网络图 (26)附图三变压器保护配置图 (27)附图四变压器保护电路图 (28)参考文献 (29)感想与致谢 (3)1、110kV线路L11、L12保护配置选择按照《继电保护和安全自动装置技术规程》（GB14285-93）及《电力装置的继电保护和安全自动装置设计规范》（GB50062-92）的要求，110kV中性点直接接地电力网中的线路，应按规定装设反应相间短路和接地短路的保护，110kV线路后备保护配置宜采用远后备方式，并规定：1.1 对接地短路，应装设相应的保护装置，并应符合下列规定：1.1.1 宜装设带方向或不带方向的阶段式零序电流保护；1.1.2 对某些线路，当零序电流保护不能满足要求时，可装设接地距离保护，并应装设一段或两段零序电流保护作后备保护。

电力职业技术学院继电保护及其自动化专业毕业设计任务书标题:110KV变电站继电保护的设计与整定计算原始数据:1.设计一座110KV降压变电站(1)110KV侧有L101、L103两条出线，35KV侧有L302、L303、L304、L305、L306五条出线，10KV侧有八条出线。

(2)与电力系统的连接；①110KV侧线路L101接入110kv系统:②35KV侧一路通过306开关接入35KV区域供电系统。

(3)主变压器数量及容量:1、每台变压器容量:31.5MVA绕组类型及接线组别:三相三绕组，yo/y/△-12-11；额定电压:110/38.5/11KV；短路百分比:高-中(17)，高-低(10)，中-低(6.5):绝缘类型:分级绝缘。

(4)110kv、35KV、10KV母线侧线路后备保护最大动作时间分别为110kv:2.5S、35kv:2.5S、10kv:2S。

2.电力系统的主要参数:(1)1)110kv系统最大等效正序电抗*ma*为6.6ω，最小等效正序电抗*ma*为5.3ω，最大等效电抗*ma* = 5.3Ω，35KV系统为9.2ω，最小等效电抗*.ma*为8.1ω。

(2)部分线路的主要参数如下表所示:L101:额定电压110KV长度52KM最大(额定)负载为51MVA每单位长度正序电抗(ω/km) 0.4L302:额定电压35KV长度18KM最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L303:额定电压35KV长度16公里；最大(额定)负载为6.3MVA每单位长度正序电抗(ω/km) 0.4L304额定电压35KV长度32KM最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L305:额定电压35KV长21公里；最大(额定)负载为4MVA每单位长度正序电抗(ω/km) 0.4L306:额定电压35KV长度25公里；最大(额定)负载为13.2MVA每单位长度正序电抗(ω/km) 0.4二、设计的主要要求1.根据本变电站主变压器的类型和容量，配置主变压器的继电保护方案，计算其主保护的整定；2.配置L303和L304线路的继电保护方案，并进行相应的整定计算。

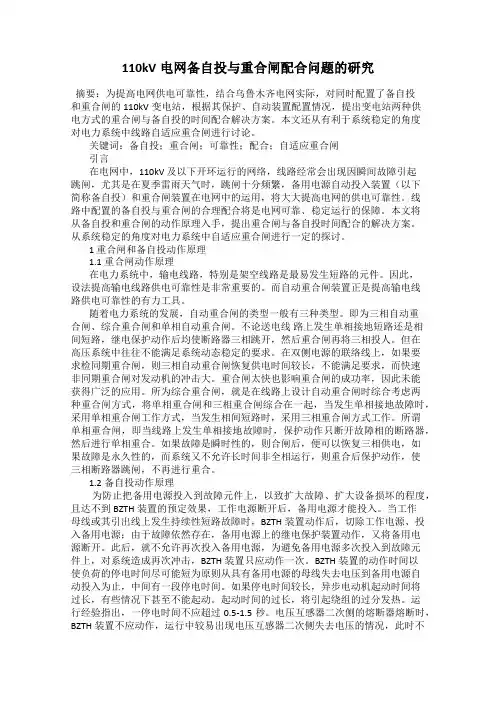

110kV电网备自投与重合闸配合问题的研究摘要：为提高电网供电可靠性，结合乌鲁木齐电网实际，对同时配置了备自投和重合闸的110kV变电站，根据其保护、自动装置配置情况，提出变电站两种供电方式的重合闸与备自投的时间配合解决方案。

本文还从有利于系统稳定的角度对电力系统中线路自适应重合闸进行讨论。

关键词：备自投；重合闸；可靠性；配合；自适应重合闸引言在电网中，110kV 及以下开环运行的网络，线路经常会出现因瞬间故障引起跳闸，尤其是在夏季雷雨天气时，跳闸十分频繁，备用电源自动投入装置（以下简称备自投）和重合闸装置在电网中的运用，将大大提高电网的供电可靠性。

线路中配置的备自投与重合闸的合理配合将是电网可靠、稳定运行的保障。

本文将从备自投和重合闸的动作原理入手，提出重合闸与备自投时间配合的解决方案。

从系统稳定的角度对电力系统中自适应重合闸进行一定的探讨。

1 重合闸和备自投动作原理1.1重合闸动作原理在电力系统中，输电线路，特别是架空线路是最易发生短路的元件。

因此，设法提高输电线路供电可靠性是非常重要的。

而自动重合闸装置正是提高输电线路供电可靠性的有力工具。

随着电力系统的发展，自动重合闸的类型一般有三种类型。

即为三相自动重合闸、综合重合闸和单相自动重合闸。

不论送电线路上发生单相接地短路还是相间短路，继电保护动作后均使断路器三相跳开，然后重合闸再将三相投人。

但在高压系统中往往不能满足系统动态稳定的要求。

在双侧电源的联络线上，如果要求检同期重合闸，则三相自动重合闸恢复供电时间较长，不能满足要求，而快速非同期重合闸对发动机的冲击大。

重合闸太快也影响重合闸的成功率，因此未能获得广泛的应用。

所为综合重合闸，就是在线路上设计自动重合闸时综合考虑两种重合闸方式，将单相重合闸和三相重合闸综合在一起，当发生单相接地故障时，采用单相重合闸工作方式，当发生相间短路时，采用三相重合闸方式工作。

所谓单相重合闸，即当线路上发生单相接地故障时，保护动作只断开故障相的断路器，然后进行单相重合。

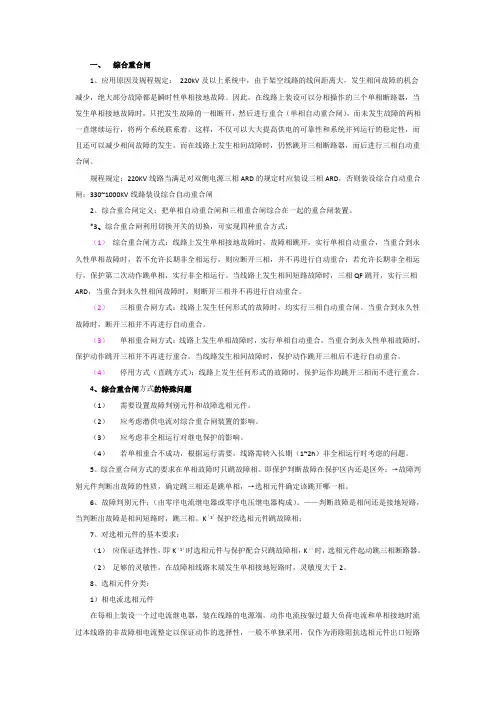

一、综合重合闸1、应用原因及规程规定：220kV及以上系统中，由于架空线路的线间距离大，发生相间故障的机会减少，绝大部分故障都是瞬时性单相接地故障。

因此，在线路上装设可以分相操作的三个单相断路器，当发生单相接地故障时，只把发生故障的一相断开，然后进行重合（单相自动重合闸），而未发生故障的两相一直继续运行，将两个系统联系着。

这样，不仅可以大大提高供电的可靠性和系统并列运行的稳定性，而且还可以减少相间故障的发生。

而在线路上发生相间故障时，仍然跳开三相断路器，而后进行三相自动重合闸。

规程规定：220KV线路当满足对双侧电源三相ARD的规定时应装设三相ARD，否则装设综合自动重合闸；330~1000KV线路装设综合自动重合闸2、综合重合闸定义：把单相自动重合闸和三相重合闸综合在一起的重合闸装置。

*3、综合重合闸利用切换开关的切换，可实现四种重合方式：（1）综合重合闸方式：线路上发生单相接地故障时，故障相跳开，实行单相自动重合，当重合到永久性单相故障时，若不允许长期非全相运行，则应断开三相，并不再进行自动重合；若允许长期非全相运行，保护第二次动作跳单相，实行非全相运行。

当线路上发生相间短路故障时，三相QF跳开，实行三相ARD，当重合到永久性相间故障时，则断开三相并不再进行自动重合。

（2）三相重合闸方式：线路上发生任何形式的故障时，均实行三相自动重合闸。

当重合到永久性故障时，断开三相并不再进行自动重合。

（3）单相重合闸方式：线路上发生单相故障时，实行单相自动重合，当重合到永久性单相故障时，保护动作跳开三相并不再进行重合。

当线路发生相间故障时，保护动作跳开三相后不进行自动重合。

（4）停用方式（直跳方式）：线路上发生任何形式的故障时，保护运作均跳开三相而不进行重合。

4、综合重合闸方式的特殊问题（1）需要设置故障判别元件和故障选相元件。

（2）应考虑潜供电流对综合重合闸装置的影响。

（3）应考虑非全相运行对继电保护的影响。

南京工程学院课程设计说明书题目110kV电网继电保护配置与整定计算课程名称继电保护课程设计院（系、部、中心）电力工程学院专业电气工程及其自动化（电力系统）班级学生姓名学号设计地点指导教师设计起止时间：年月日至年月日成绩目录第1章 110kV 线路保护与重合闸的配置 (1)1.1保护与重合闸的配置原则 (1)1.1.1保护配置原则......................................................................................................1 1.1.2自动重合闸配置原则...........................................................................................2 1.2 110kV 线路保护与自动重合闸的整定原则.. (4)1.2.1 110kV 线路零序电流保护...................................................................................4 1.2.2 相间距离保护.....................................................................................................9 1.2.3 自动重合闸.......................................................................................................10 1.3保护与自动重合闸配置................................................................................................13 第2章 110kV 线路整定计算. (14)2.1电网中性点接地配置 (14)2.1.1中性点接地配置原则.........................................................................................14 2.1.2变压器中性点接地配置.....................................................................................15 2.2参数计算.. (15)2.2.1阻抗计算............................................................................................................15 2.2.2 B 母线短路计算..............................................................................................17 2.2.2 C 母线短路......................................................................................................19 2.3 保护整定. (20)2.3.1距离保护的整定（灵敏角取70o ）：.................................................................20 2.3.2零序电流保护整定.. (21)第3章 主变差动保护整定 (24)3.1 短路计算......................................................................................................................24 .3.2 计算平衡系数...........................................................................................................24 .3.3 不平衡电流计算.......................................................................................................24 .3.4 拐点电流res01I 、res02I ................................................................................................24 .3.5 制动特性斜率...........................................................................................................25 .3.6 灵敏度校验...............................................................................................................25 .3.7 差动电流速断定值...................................................................................................25 课程设计小结..............................................................................................................................27 参考文献：. (28)第1章 110kV线路保护与重合闸的配置1.1保护与重合闸的配置原则根据中华人民共和国行业标准《继电保护和安全自动装置技术规程（GB 14285—93）》的规定，110kV 线路应当按照如下原则配置保护与重合闸装置：1.1.1保护配置原则1.1.1.1 110～220kV 中性点直接接地电力网中的线路保护110～220kV 直接接地电力网的线路，应按规定装设反应相间短路和接地短路的保护。

前言电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。

继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。

随着计算机硬件的迅速发展，微机保护硬件也在不断发展。

电力系统对微机保护的要求不断提高，除了保护的基本功能外，还应具有大容量故障信息和数据的长期存放空间，快速的数据处理功能，强大的通信能力，与其它保护。

继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。

这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。

特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。

重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。

3/ 27目录前言............................................... 错误!未定义书签。

摘要............................................ 错误!未定义书签。

1 系统运行方式和变压器中性点接地的选择.............. 错误!未定义书签。

1.1选择原则..................................... 错误!未定义书签。

1.1.1 发电机、变压器运行方式选择的原则....... 错误!未定义书签。

1.1.2 变压器中性点接地选择原则............... 错误!未定义书签。

摘要电网继电保护是保证电力系统安全运行和电能质量的重要自动装置之一，因此在规划设计时，必须考虑可靠工作和快速切除故障的继电保护实现的可能性。

对继电保护的基本要求，可概括的分为可靠性、速动性、选择性和灵敏性等方面，它们之间联系紧密，既矛盾统一。

为了保证可靠的切除故障，除了配备起主要作用的“主保护”外，还要配备起后备作用的“后备保护”。

当线路或电力设备发生故障时，主保护应该最快地把最靠近故障元件的断路器跳开，一方面尽可能减少对故障元件的损坏，另一方面把故障对电力系统的影响压缩到最小可能的范围和程度。

后备保护的作用是当主保护不能完成预定任务时，在靠近故障元件的最小可能范围内将故障点断开。

本文从所给的系统电网图着手，着重从继电保护保护设计的要求、整定计算、方式的选择3个方面分析了目前电网线路继电保护的设计方法，并从距离、零序两种保护中不同的接地故障及整定计算，来介绍线路继电保护设计中常用的主要保护配置，从而得出合理的、可行的保护方案，达到网络规划和保护配置的基本要求。

关键词： 110kv线路继电保护设计第一章绪论线路继电保护是保证电力系统安全运行和电能质量的重要自动装置之一，因此在编制网络规划时，必须考虑可靠工作和快速切除故障的继电保护实现的可能性。

为了提高线路系统静态和稳态的稳定性，规划所提出的提高系统稳定的措施有一些亦必须落实在自动装置可靠工作的基础上的。

保护设备和自动装置的投资，在整个电网建设中只占极小的部分，一般说来继电保护应力求满足网络规划的要求，两者是主从的关系。

由于网络接线的不够合理将导致保护性能显著恶化，厂、所电气主接线繁杂将造成保护接线过分复杂，以至给生产运行带来很多二次线操作，引起保护设备误动、拒动，严重危害电气主设备和导致大面积停电，这些将给国民经济造成直接经济损失。

为此，必须合理地进行网络规划和合理地配置保护设备及自动装置。

对继电保护的基本要求，可概括的分为可靠性、速动性、选择性和灵敏性等方面，它们之间联系紧密，既矛盾统一。

110kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2110kV线路保护配置1)差动保护2)接地距离保护3)相间距离保护4)零序电流保护5)三相自动重合闸3启动元件定值3.1.启动元件定值3.1.1.突变量启动元件整定原则1：按躲过正常负荷电流突变电流整定，建议取0.2In（In：CT一次值）；整定原则2：线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。

3.1.2.灵敏度计算要求在本线路末端金属性两相短路故障时，灵敏系数大于4；在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。

3.1.4.零序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。

注：线路两侧电流启动一次值应相同。

4差动保护参考《DL/T 584-2017 3kV~110kV电网继电保护装置运行整定规程》7.2.4条。

4.1. 差动电流定值整定原则：按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A ，建议取300A 。

光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，线路两侧定值一次值相同。

5 距离保护1）110kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照接地距离I 、II 、III 段保护整定原则整定。

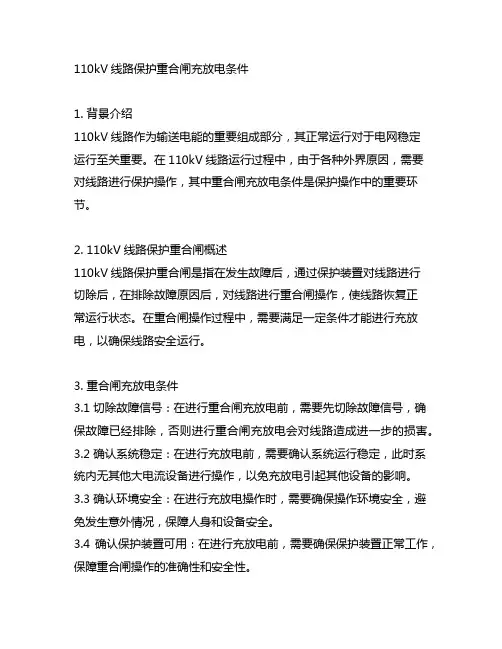

110kV线路保护重合闸充放电条件1. 背景介绍110kV线路作为输送电能的重要组成部分，其正常运行对于电网稳定运行至关重要。
