(完整版)110kV变电站输电线路的继电保护设计毕业设计

目录引言 (1)第一章电力系统继电保护简介 (2)继电保护的作用 (2)继电保护的基本任务 (2)继电保护的基本要求 (2) (3) (4)第二章电力网的初步确定 (5)系统中各元件的参数计算 (5)发电机参数计算 (5)变压器参数计算 (6)线路参数计算 (6)线路 TA、TV变比的选择 (7)变压器中性点接地的确定 (7)中性点接地的要求 (7)中性点接地的原则 (7) (8)2．4 系统运行方式确定原则 (9)第三章电力网短路计算 (10)电力系统中发生短路的后果 (10)短路计算的目的 (10)短路计算步骤 (11)电力网短路点计算 (11)第四章电网相间保护配置及整定计算 (38)相间距离保护简介 (38)距离保护原理 (38)距离保护的特点 (38)助增系数的计算原则 (39)距离保护整定计算 (39)线路AB的整定计算 (39)线路BC的整定计算 (43)距离保护的评价 (46)第五章电网零序保护配置及整定计算 (48)零序保护简介 (48)零序电流保护的原理 (48)零序电流保护的特点 (48)零序短路电流计算的运行方式分析 (48)流过保护最大零序电流的运行方式选择 (48)最大分支系数的运行方式和短路点位置的选择 (49)零序电流保护的整定计算 (49)线路AB的整定计算 (49)线路BC的整定计算 (53)零序电流保护的评价 (57)第六章输电线路的自动重合闸 (59)自动重合闸的基本概念 (59)自动重合闸概述 (59)自动重合闸的作用 (59)自动重合闸的配置原则 (60) (60) (61)三相一次重合闸的整定计算 (61)自动重合闸装置的动作时限 (61)自动重合闸装置的返回时限 (61)加速继电器KAC的复归时限 (62)结论 (63)参考文献 (64)谢辞 (65)引言在电力系统运行中，可能出现各种故障和不正常运行状态。

而无论是故障还是不正常运行状态，都可能引起破坏性很大的系统事故，不但破坏系统的正常运行，甚至造成人身伤亡和电气设备损坏。

毕业设计（论文）题目 110KV电网分析及继电保护设计学生姓名学号专业电力系统继电保护及其自动化目录10KV电网分析及继电保护设计任务书 (5)第一章电力系统元件参数计算 (9)1.1线路参数 (9)1.2变压器参数计算： (11)1.3发电机参数： (17)1.4负荷参数： (17)1.5外部系统参数 (19)1.6电网建模 (20)第2章电力系统潮流分析 (20)2.1潮流分析： (21)第3章静态分析 (26)第4章短路电流计算 (27)4.1 最大运行方式110KV线路短路分析 (29)4.2最小运行方式110KV线路短路分析 (33)4.3电气设备的选择、 (33)第5章电力网继电保护方式选择与整定计算 (37)5.1 35KV线路保护整定 (39)5.2 变压器继电保护的整定 (41)第六章配电装置图的绘制 (44)6.1互感器的配置： (44)6.2 35KV及以下中性点非直接接地电网中线路保护配置 (45)6.3发电机保护配置 (45)6.4 变压器保护配置 (45)参考文献 (47)摘要电力系统的运行要求安全可靠、电能质量高、经济性好。

但是，电力系统的组成元件数量多，结构各异，运行情况复杂，覆盖地域辽阔。

受自然条件、使用设备及人为因素等的影响，可能出现各种故障和不正常运行状态。

故障中最常见，危害最大的是各种型式的短路。

为此，设置以各级计算机为中心，用分层控制方式实施的安全监控系统，它能对包括正常运行在内的各种运行状态实施监控，能更进一步地确保电力系统的安全运行。

本次毕业设计是以110KV电力网分析、设计为例，根据任务书中地理主接线图、线路、变压器和发电机等基本内容，计算出各个元件的有名值参数，再将有关数据转换为标幺值并构建一个电力系统运行模型。

然后对如何分析电网运行方式、电网调压措施、电力系统潮流和电力系统静态安全，计算短路电流，选择互感器、断路器、隔离开关、避雷器等设备，整定变压器纵联差动保护、线路距离保护及三段式电流保护等进行详细论述，通过计算论证整个电力网，设计出了更具合理性和经济性的电力网运行系统。

引言电力是当今世界使用最为广泛、地位最为重要的能源，电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。

电力系统的各种元件在运行中不可能一直保持正常状态。

因此，需要有专门的技术为电力系统建立一个安全保障体系，其中最重要的专门技术之一就是继电保护技术。

它可以按指定分区实时的检测各种故障和不正常运行状态，快速及时地采取故障隔离或告警等措施，以求最大限度地维持系统的稳定，保持供电的连续性，保障人身的安全，防止或减轻设备的损坏。

由于最初的继电保护装置是又机电式继电器为主构成的，故称为继电保护装置。

尽管现代继电保护装置已发展成为由电子元件或微型计算机为主构成的，但仍沿用次名称。

目前常用继电保护一词泛指继电保护技术或由各种继电保护装置组成的继电保护系统。

从科学技术的角度，电力系统继电保护隶属于电力系统及其自动化专业领域；从工业生产的角度，电力系统继电保护是电力工业的一个必不可少的组成部分，担负着保障电力系统安全运行的重要职责。

随着我国电力工业的迅速发展，各大电力系统的容量和电网区域不断扩大。

为适应大电网发展的需要，相继出现超高压电网和大容量机组，致使电网结构日趋复杂，电力系统稳定问题日益突出，因此对电力系统继电保护提出了更高的要求。

继电保护装置可视为由测量部分、逻辑部分和执行部分等部分组成。

对作用于跳闸的继电保护装置，在技术上有四个基本要求：选择性、速动性、灵敏性和可靠性。

以上四个基本要求是分析研究继电保护性能的基础。

在它们之间，既有矛盾的一面，又有在一定条件下统一的一面。

继电保护的科学研究、设计、制造和运行的绝大部分工作也是围绕着如何处理好这四个基本要求之间的辨证统一关系而进行的。

关于电网继电保护的选择在“技术规程”中已有具体的规定，一般要考虑的主要规则为：（1）电力设备和线路必须有主保护和后备保护，必要时增加辅助保护，其中主保护主要考虑系统稳定和设备安全；后备保护主要是考虑主保护和断路器拒动时用于故障切除；辅助保护是补充前二者的不足或在主保护退出时起保护作用；（2）线路保护之间或线路保护与设备保护之间应在灵敏度、选择性和动作时间上相互配合，以保证系统安全运行；（3）对线路和设备所有可能的故障或异常运行方式均应设置相应的保护装置，以切除这些故障和给出异常运行的信号；（4）对于不同电压等级的线路和设备，应根据系统运行要求和《技术规程》要求,配置不同的保护装置.一般电压等级越高,保护的性能越高越完善,如330KV以上线路或设备的主保护采用“双重化”保护装置等。

110kv变电站继电保护设计
设计110kV变电站的继电保护系统包括以下几个方面：
1. 主保护：主要保护变电站的主设备，如110kV断路器、变压器等。

常见的主保护设备有差动保护、零序保护、过流保护等。

差动保护能够检测设备内部故障，零序保护用于检测成组设备的故障，过流保护用于检测设备的过载和短路故障。

2. 辅助保护：用于检测辅助设备如电源、电源变压器、电源电缆等的故障。

常见的辅助保护设备有电源差动保护、电池保护等。

3. 母线保护：用于保护母线和母线附件，如母线差动保护、过电流保护等。

4. 过电压保护：用于对变电站的过电压进行保护，常见的设备有绝缘监测装置、避雷器等。

5. 母联保护：用于保护变电站的母联断路器和其附件，常见的保护设备有过流保护、差动保护等。

6. 通信保护：用于传输保护信号和故障信息，常见的通信保护设备有光纤通信系统、无线通信系统等。

以上只是110kV变电站继电保护系统中的一部分，根据具体的变电站情况和需
求，还可以加入其他的保护设备和措施，以确保变电站的安全运行。

设计时需要考虑设备的选择、参数的设置、通信方式的选择等因素，并根据实际情况进行工程化设计和调试。

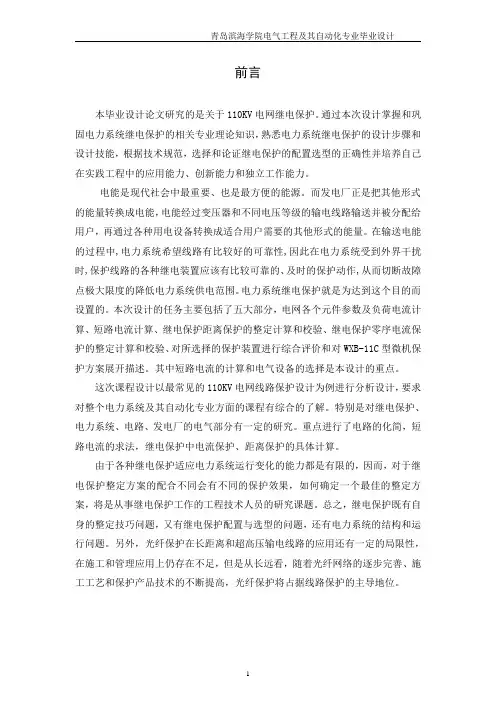

青岛滨海学院电气工程及其自动化专业毕业设计前言本毕业设计论文研究的是关于110KV电网继电保护。

通过本次设计掌握和巩固电力系统继电保护的相关专业理论知识，熟悉电力系统继电保护的设计步骤和设计技能，根据技术规范，选择和论证继电保护的配置选型的正确性并培养自己在实践工程中的应用能力、创新能力和独立工作能力。

电能是现代社会中最重要、也是最方便的能源。

而发电厂正是把其他形式的能量转换成电能，电能经过变压器和不同电压等级的输电线路输送并被分配给用户，再通过各种用电设备转换成适合用户需要的其他形式的能量。

在输送电能的过程中,电力系统希望线路有比较好的可靠性,因此在电力系统受到外界干扰时,保护线路的各种继电装置应该有比较可靠的、及时的保护动作,从而切断故障点极大限度的降低电力系统供电范围。

电力系统继电保护就是为达到这个目的而设置的。

本次设计的任务主要包括了五大部分，电网各个元件参数及负荷电流计算、短路电流计算、继电保护距离保护的整定计算和校验、继电保护零序电流保护的整定计算和校验、对所选择的保护装置进行综合评价和对WXB-11C型微机保护方案展开描述。

其中短路电流的计算和电气设备的选择是本设计的重点。

这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。

特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。

重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。

由于各种继电保护适应电力系统运行变化的能力都是有限的，因而，对于继电保护整定方案的配合不同会有不同的保护效果，如何确定一个最佳的整定方案，将是从事继电保护工作的工程技术人员的研究课题。

总之，继电保护既有自身的整定技巧问题，又有继电保护配置与选型的问题，还有电力系统的结构和运行问题。

另外，光纤保护在长距离和超高压输电线路的应用还有一定的局限性，在施工和管理应用上仍存在不足，但是从长远看，随着光纤网络的逐步完善、施工工艺和保护产品技术的不断提高，光纤保护将占据线路保护的主导地位。

以下文档格式全部为word格式，下载后您可以任意修改编辑。

*******大学毕业设计（论文）题目110kV变电站一次系统设计函授站学生姓名专业自动化层次本科年级指导教师******大学年月日摘要本毕业设计为110kV变电站一次系统设计，主要内容包括：变压器容量和主接线方式的选择；最大短路电流计算；一次设备的选择与校验。

变电站作为电力生产的关键环节，起着电压变换和电能分配的枢纽作用，其电气一次主接线形式直接决定着电力网的电压变换和电能分配。

本论文较好的应用了变电站设计基本理论知识，针对110kV高压配电变电站的基本特征，在仔细分析原始资料的基础上，确定了该站的一次主接线形式，能够充分保证电力系统安全稳定运行。

短路电流计算及设备选择校验保证了变电设备应用的安全稳定性及经济性。

关键词：变电站，电力系统，设计AbstractThe contents of this project is about the 110kV substation. The main programmers line’s choice , the short-circuit’s calculation and one-dimension equipments’s verification selection.The substation is the electrical production’s crucial sector , it’s impact is to transform the voltage and allocate the electric power.The substation’s one-dimension electrical main line directly determine the voltage’s transform and the electric power’s allo cation.This article takes the 110kV substation’s basic feature as pedestal and apply the theory learning of substation’s design to assay primitive datum and undertake the electric system’s secure and equable operation.The short-circuit’s calculation and the equipments’s verification undertake the security, stability and economics for the transforming electric power facilities’s applyment.KEYWORDS: Substation,Electrical power system ,Design目录摘要 (1)Abstract (2)目录 (3)第1章设计基础资料及设计内容 (5)1.1设计基础资料 (5)1.2设计内容 (5)第2章电气主接线设计 (6)2.1主变压器的选择 (6)2.2断路器的选择 (6)2.3一次主接线选择 (6)第3章短路电流计算 (9)3.1计算说明 (9)3.2计算条件 (9)3.3计算等值电抗 (9)3.4绘制系统等值阻抗图 (10)3.5计算变电站110kV设备承受最大短路电流 (10)3.6计算10kV系统承受最大短路电流 (10)第4章一次设备选择与校验 (12)4.1选择的主要原则 (12)4.2断路器的选择与校验 (12)4.3隔离开关的选择与校验 (14)4.4硬母线的选择与校验 (15)4.510kV支持绝缘子选择与校验 (17)4.610kV穿墙套管选择与校验 (17)4.7其它设备参数选择 (17)第5章屋内外配电装置的确定 (19)5.1对配电装置的基本要求 (19)5.2屋外配电装置的确定 (19)5.3屋内配电装置的确定 (20)第6章变电站防雷保护 (21)6.1防雷保护的必要性 (21)6.2避雷针的设置 (21)6.3防雷保护范围计算 (21)6.4避雷器保护 (22)结论 (24)致谢 (25)参考文献 (26)附录1（译文） (27)附录2（原文） (29)第1章设计基础资料及设计内容1.1设计基础资料变电站建设规模：110kV 地区变电站（低压侧为10kV）该地区负荷：夏季Smax=90MV A cosφ=0.75 S min=75MV A cosφ=0.8冬季Smax=70MV A cosφ=0.85 S min=50MV A cosφ=0.9利用小时数：5400小时年进线回路数：110kV四回环境条件：海拔：60米年雷暴日数：25个月均最高温度：32℃历史最高温度：42℃历史最低温度：―19℃1.2设计内容本设计只作电气部分一次系统初步设计，不作施工设计和土建设计，主要设计范围包括：确定电气一次主接线、确定电气布置原则、短路电流计算、主导体和电气设备的选择及校验、防雷保护系统。

110KV地区变电站保护设计毕业设计目录毕业设计（论文）任务书______________________________________ 6原始数据____________________________________________________ 7毕业设计（论文）摘要_______________________________________ 10第一章说明书_____________________________________________ 11一、110KV变电站主接线简图________________________________ 11二、变电站的主接线介绍 ___________________________________ 11三、110KV、35KV及10KV主接线介绍.________________________ 121、110KV侧采用双母带旁母的接线优点_______________________ 122、110KV侧采用双母带旁母的接线缺点_______________________ 123、35KV及10KV接线_______________________________________ 12四、继电保护分析及配置原则________________________________ 131、变压器主保护回路______________________________________ 132、三绕组变压器的后备保护________________________________ 133、零序过电流保护________________________________________ 14五、线路各种保护的原理及应用______________________________ 141、相间距离保护__________________________________________ 142、接地距离保护__________________________________________ 153、三段式电流保护________________________________________ 155、零序电流保护__________________________________________ 16六、短路计算 _____________________________________________ 161、主变的短路计算________________________________________ 162、线路的短路计算________________________________________ 17七、变压器的主保护： _____________________________________ 191、差动保护：____________________________________________ 192、变压器的瓦斯保护______________________________________ 223、后备保护______________________________________________ 22（1）复合电压起动的过电流保护：________________________ 22 （2）零序保护__________________________________________ 23 （3）过负荷保护________________________________________ 24八、110KV线路保护配置及说明：____________________________ 241、配置说明：____________________________________________ 242、整定计算：____________________________________________ 25（1）相间距离及接地距离________________________________ 25 （2）高频闭锁距离保护__________________________________ 26 （3）零序电流保护______________________________________ 263、三相一次重合闸________________________________________ 27九、35KV线路保护整定原则_________________________________ 281、三段式电流保护整定计算原则:___________________________ 282、三段式相间距离保护整定计算原则：______________________ 29十、10KV线路保护整定计算_________________________________ 29十一、母线保护的原则 _____________________________________ 30十二、断路器的失灵保护 ___________________________________ 31十三、设备选型 ___________________________________________ 311、主变保护选型及简介：__________________________________ 322、主变保护装置原理______________________________________ 344、110KV线路的成套保护装置_______________________________ 37（1）装置的性能特征：__________________________________ 38 （2）高频距离保护______________________________________ 40 （3）距离保护__________________________________________ 41 （4）零序保护__________________________________________ 415、35KV线路成套保护装置__________________________________ 426、10KV线路成套保护装置__________________________________ 44 第二章计算书______________________________________________ 47一、短路计算 _____________________________________________ 47二、系统示意图 ___________________________________________ 48三、CT、PT变比的确定_____________________________________ 48四、主变标幺值参数的计算（取S B=100MVA，U B=U AV，S N=63MVA）___ 491、三相对称短路时的电流计算______________________________ 502、不对称短路的电流计算__________________________________ 52五、线路短路电流的计算 ___________________________________ 541、各线路阻抗参数如下:___________________________________ 542、110KV线路短路电流计算_________________________________ 553、35KV线路短路电流计算__________________________________ 574、10KV线路短路电流计算__________________________________ 58六、主变设备的保护整定计算________________________________ 591、比率制动纵差保护整定__________________________________ 592、差动速断保护整定______________________________________ 613、相间后备保护（低电压起动过流保护）整定计算____________ 614、接地后备保护（零序电流保护）整定计算__________________ 625、过负荷保护整定________________________________________ 63七、110KV线路保护整定计算________________________________ 631、相间距离保护整定计算__________________________________ 632、接地距离保护整定计算__________________________________ 653、零序电流保护整定计算__________________________________ 664、高频距离保护整定计算__________________________________ 68八、35KV线路线路保护整定计算_____________________________ 681、相间距离保护整定计算__________________________________ 682、三段式电流保护整定计算________________________________ 70九、10KV线路保护整定计算_________________________________ 73第三章专题________________________________________________ 76一、110KV母线保护的配置__________________________________ 76二、母线保护构成原理及其适应性____________________________ 781、环电流原理构成的电流差动保护__________________________ 782、母联电流相位比较差动保护______________________________ 79三、双母线接线母线保护 ___________________________________ 82四、断路器失灵保护 _______________________________________ 831、失灵保护装设原则______________________________________ 832、失灵保护接线设计原则__________________________________ 83毕业设计（论文）摘要题目 110KV地区变电站保护设计变电站是电力系统的一个重要组成部分，特别是超高压枢纽变电站的地位更为突出，它起着电能的汇集和分配等重要作用，是全系统安全、可靠、经济运行的重要一环。

110kv输电线路毕业设计110kv输电线路毕业设计引言：输电线路是电力系统中起着重要作用的组成部分，其设计和建设对于电力系统的安全运行和供电质量具有至关重要的影响。

本文将围绕110kv输电线路的毕业设计展开讨论，探讨设计过程中需要考虑的关键因素和技术要点。

一、设计背景和目标在开始毕业设计之前，首先需要明确设计的背景和目标。

110kv输电线路通常用于连接不同地区的电力系统，将电能从发电厂输送到用户。

因此，在设计过程中需要充分考虑输电距离、负荷需求、地形条件等因素，确保线路的稳定性和可靠性。

二、线路选线和布置选线和布置是设计中的重要环节。

在选线时，需要考虑线路的经济性、环境因素、土地利用等方面。

同时，还需要根据地形条件和线路长度确定支柱塔的布置方式，确保线路的安全性和稳定性。

三、线路参数计算线路参数计算是设计过程中的核心任务之一。

在进行线路参数计算时，需要考虑导线的电阻、电抗、电容等参数，以及地线的接地电阻等因素。

通过合理的参数计算，可以确保线路的传输能力和电压稳定性。

四、绝缘设计绝缘设计是保证线路正常运行的重要环节。

在绝缘设计中，需要考虑导线和支柱塔之间的绝缘距离、绝缘子的选型和布置等因素。

合理的绝缘设计可以有效地防止线路发生闪络和击穿等故障，确保线路的安全运行。

五、过电压和短路计算过电压和短路是线路运行中常见的故障情况。

在设计过程中，需要进行过电压和短路计算，以确定合适的保护措施和设备。

同时，还需要考虑可能的故障情况对线路的影响，确保线路的安全性和可靠性。

六、材料选择和施工要求材料选择和施工要求是设计实施的重要环节。

在选择材料时，需要考虑导线的导电性能、绝缘子的耐压能力、支柱塔的稳定性等因素。

同时，还需要制定合理的施工计划和要求，确保线路的质量和安全。

七、经济性分析在设计过程中，需要进行经济性分析，评估设计方案的成本和效益。

经济性分析可以帮助设计人员选择最优的方案，实现资源的合理利用和经济效益的最大化。

110KV线路保护的保护配置（毕业设计）第三节110KV线路保护的保护配置我国110KV的电力网，都是直接接地的系统。

所谓直接接地系统，是指在该电网中任一点的综合零序阻抗小于或者等于同一点综合正序阻抗的三倍。

在直接接地网中，当发生接地故障时,会产生很大的接地故障电流，因此，需要配置作用于跳闸的、切除相间短路故障和接地故障的继电保护装置。

线路继电保护的配置原则，在原水利部颁发的《继电保护和安全自动装置技术规程SD6—83》中已有明确规定。

以下就各类保护装置的特点分别予以论述。

一、光纤保护光纤作为继电保护的通道介质，具有不怕超高温与雷电电磁干扰、对电场绝缘、频带宽和衰耗底等优点。

而电流差动保护原理简单，不受系统振荡、线路串补电容、平行互感、系统非全相运行、单侧电源运行方式的影响，差动保护本身具有选相能力，保护动作速动快，最适合作为主保护。

近年来，光纤技术、DSP技术、通信技术、继电保护技术的迅速发展为光纤电流差动保护的应用提供了机遇。

1 光纤保护的基本方式及其特点光纤保护目前已在国内部分地区得到较为广泛的使用，对已投入运行的光纤保护，按原理划分，主要有光纤电流差动保护和光纤闭锁式、允许式纵联保护两种。

1．1光纤电流差动保光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。

目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点，是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护优点的同时，以其可靠稳定的光纤传输通道，保证了传送电流的幅值和相位正确可靠地传送到对侧。

时间同步和误码校验问题，是光纤电流差动保护面临的主要技术问题。

在复用通道的光纤保护上，保护与复用装置时间同步的问题，对于光纤电流差动保护的正确运行起到关键的作用，因此目前光纤差动电流保护都采用主从方式，以保证时钟的同步；由于目前光纤均采用64Kbit/s数字通道，电流差动保护通道中既要传送电流的幅值，又要传送时间同步信号，通道资源紧张，要求数据的误码校验位不能过长，这样就影响了误码校验的精度。

以下文档格式全部为word格式，下载后您可以任意修改编辑。

目录1 前言 (1)2 方案比较 (3)3 确定运行方式 (4)3.1标幺值计算 (4)3.2短路电流的计算 (5)3.3确定运行方式 (10)4 短路计算 (10)5 继电保护的配置 (13)5.1继电保护的基本知识 (13)5.2发电机的保护配置 (16)5.2.1发电机纵联差动保护 (16)5.2.2发电机过电流保护 (17)5.3变压器的保护配置 (18)5.3.1 变压器过负荷保护整定计算 (18)5.3.2 变压器过电流保护整定计算 (18)5.3.3 瓦斯保护 (19)5.4母线的保护配置 (20)5.4.1母线完全差动保护 (20)6结论 (21)7参考文献 (23)前言一、原始资料1.发电厂情况（1）类型：水电厂（2）发电厂容量与台数：，发电机电压：,（3）发电厂年利用小时数（4）发电厂所在地最高温度40℃，年平均温度20℃，气象条件一般，所在地海拔高度低于1000m2.电力负荷情况（1）发电机电压负荷：最大12MW，最小4MW，，（2）35KV电压负荷：最大90MW，最小10MW，，（3）其余功率送入110KV系统，系统容量5000MVA。

归算到110KV 母线阻抗为0.02，其中。

（4）自用电4％。

（5）供电线路数目①发电机电压10.5KV，架空线路4回，每回输送容量4MW，。

②35KV架空输电线路4回，每回输送容量40MW，。

③110KV架空线路2回，与系统连接。

二、电气主接线图2 方案比较本次毕业设计的主要内容是对水电厂变压器和母线继电保护的配置。

可以依据继电保护配置原理，根据经验习惯，先选择出保护方案，通过论证比较后认可其中的一套方案，再对这套方案中的保护进行确定性的整定计算和灵敏性校验，看看它们是否能满足要求，如果能满足便可以采用，如果不能满足则需要重新选择，重新整定和校验。

方案一方案二对于变压器而言，它的主保护可以采用最常见的纵联差动保护和瓦斯保护，用两者的结合来做到优势互补。

电力系统继电保护课程设计课设名称：110KV线路继电保护设计目录一、设计原始资料 ............................................... 1 二、分析课题设计内容 (2)三、短路电流及残压计算......................................... 6 四、保护的配合及整定计算 ..................................... 13 五、继电保护设备选择 .......................................... 17 六、相间短路保护 .............................................. 21 七、结论 ........................................................ 24 八、主要参考文献 . (25)1设计原始资料1.1具体题目系统示意图如图所示，发电机以发电机—变压器组方式接入系统，最大开机方式为4台机全开，最小开机方式为两侧各开1台机，变压器T5和T6可能2台也可能1台运行。

参数为：，，ΩX X X X .G .G .G .G 842413231====，，ΩX X X X .G .G .G .G 522211211====，，，，，线路阻抗，,、。

G1G2G4G3 1234T1T2T5T6T3T4试对1、2、3、4进行零序保护的设计。

1.2 完成内容(1) 请画出所有元件全运行时三序等值网络图，并标注参数；(2) 所有元件全运行时，计算B母线发生单相接地短路和两相接地短路时的零序电流分布；(3) 分别求出保护1、4零序II段的最大、最小分支系数；(4) 分别求出保护1、4零序I、II段的定值，并校验灵敏度；(5) 保护1、4零序I、II段是否需要安装方向元件；(6) 保护1处装有单相重合闸，所有元件全运行时发生系统振荡，整定保护1不灵敏I段定值；（7）其相间短路的保护也采用电流保护，试完成：（1）分别求出保护1、4 的段Ⅰ、Ⅱ定值，并校验灵敏度；（2）保护1、4 的Ⅰ、Ⅱ段是否安装方向元件；（3）分别画出相间短路的电流保护的功率方向判别元件与零序功率方向判别元件的交流接线;2分析课题设计内容2.1设计规程正常运行的而电力系统是三相对称的，其零序、负序电流和电压理论上为零；多数的短路故障是三相不对称的，其零序、负序电流和电压会很大；利用故障的不对称性可以找到正常和故障间的差别，并且这种差别是零与很大值的比较，差异更为明显。

110kv继电保护毕业设计5篇第一篇：110kv继电保护毕业设计摘要这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计，要求对整个电力系统及其自动化专业方面的课程有综合的了解。

特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。

重点进行了电路的化简，短路电流的求法，继电保护中电流保护、距离保护的具体计算。

关键词：毕业设计；110kv环网；保护；整定计算前言电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。

但是，电力系统一旦发生自然或人为故障，如果不能及时有效控制，就会失去稳定运行，使电网瓦解，并造成大面积停电，给社会带来灾难性的后果。

继电保护是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本、最重要、最有效的技术手段。

许多实例表明，继电保护装置一旦不能正确动作，就会扩大事故，酿成严重后果。

因此，加强继电保护的设计和整定计算，是保证电网安全稳定运行的重要工作。

我们这次的设计题目是：110KV双电源环网距离保护整定计算。

网络中各线路采用方向或不带方向的距离保护，变压器经均为Y,d11形式。

最大运行方式为A厂为350MW，B厂为225MW，最小运行方式为A厂停一台机，B厂停一台机。

网络的正常运行方式为A厂最大运行方式，B厂停一台机，且为闭环运行。

110KV断路器均为DW3-110型，固有动作时间为0.05～0.08。

线路AB、BC、AD、CD 的最大负荷电流分别为160A，140A，140A，120A。

负荷的自起动系数Kzq=1.5。

各变电所出线上后备保护动作时限如图中所示，后备保护的Δt=0.4。

线路电抗为0.4Ω/KM。

110Kv电压互感器的变比为110000V/100V。

结束语毕业设计是培养学生综合运用所学知识，发现、提出、分析和解决实际问题，锻炼实践能力的重要环节，是对学生实际工作能力的具体训练和考察过程。

随着科学技术发展的日新日异。

毕业设计题目某110/10KV变电站继电保护设计专业电气工程与自动化班级学生指导教师重庆交通大学2010 年前言随着经济的发展，电能已经成为各方面建设及人们生活中不可缺少的能源，电能的使用已遍及各行各业，电力系统电能质量逐渐成为人们关注的焦点，如何保证电力系统安全稳定运行成为重要研究对象，变电站作为电力系统中不可缺少的重要环节，对电网的安全和经济运行起着举足轻重的作用，是电能传输与控制的枢纽，其安全、稳定运行尤为重要。

继电保护装置作为变电站重要二次设备，对一次系统的运行状况进行监视，迅速反应异常和事故，然后作用于断路器，进行保护控制。

继电保护装置是一种有继电器和其他辅助元件构成的安全装置，它能够反映电气元件的故障和不正常运行状态，并动作于断路器跳闸或发信号，是电力系统安全、稳定运行的可靠保证。

当电力系统出现故障时发出跳闸信号将故障设备切除，保证无故障部分继续运行；当电力系统出现不正常运行状态时继电保护发出信号以便运行人员及时对不正常工作状态进行处理，防止不正常运行工作状态发展成为故障而造成事故。

该设计研究的对象主要是针对110kV变电站继电保护装置，其中包括主变压器的保护以及母线保护、110KV线路保护、10KV线路保护。

本设计共分为八章，第一章是设计说明书，主要是对该设计要求，条件以及设计的相关理念进行阐述说明；第二章是电气主接线及短路计算，绘出了电力系统的电气主接线，并对其进行了短路计算；第三章是继电保护的基本知识；第四章则是变压器保护；第五章是母线保护；第六章是线路保护。

该设计基本上能满足110kV 变电站继电保护设计的要求，以及能保证电力系统安全稳定运行的基本要求。

目录前言 (2)摘要 (I)ABSTRACT (II)第一章设计说明 (1)第二章电气主接线及短路计算 (2)2.1电气主接线及二次接线如图 (2)2.2短路计算的目的和简化假设 (2)2.3短路计算的方法 (2)2.3主要设备及选型 (3)2.4三相短路计算 (4)2.4.1 短路电流接线图： (4)第三章继电保护的基本知识 (8)3.1继电保护的任务是: (8)3.2继电保护装置的组成： (9)3.3对继电保护的基本要求： (9)第四章主变压器保护设计 (11)4.1电力变压器的故障、不正常工作状态及其保护方式 (11)4.1.1变压器故障 (11)4.1.2变压器不正常工作状态 (11)4.1.3变压器保护方式 (11)4.1.4 变压器异常运行保护和必要的辅助保护的配置 (12)4.2变压器气体保护（瓦斯保护） (12)4.2.1本变电站瓦斯保护设计的简介 (12)4.2.2.气体保护工作原理 (13)4.3变压器差动保护 (14)4.3.1变压器纵联差动保护的原理 (14)4.3.2变压器纵联差动保护的整定计算 (15)4.4变压器电流速断保护 (17)4.5变压器相间短路的后备保护及过负荷保护 (17)第五章母线保护 (19)5.1母线保护设计原则 (19)5.1.1母线的短路故障 (19)5.1.2母线故障的保护方式 (19)5.2母线保护原理 (20)5.2.1 母线完全差动 (20)5.2.2母联电流相位比较式母线差动保护 (21)5.2.3断路器失灵保护 (23)5.3110KV母线保护 (23)5.410KV母线保护 (24)第六章线路保护 (26)6.1无时限电流速断保护 (26)6.2带时限电流速断保护 (27)6.3定时限过电流保护 (28)6.4110KV 线路保护 (28)6.510KV线路保护 (29)第七章、总结与体会 (31)谢辞 (32)参考文献 (33)附录 (34)2010届电气工程与自动化专业毕业设计摘要本次毕业设计的主要内容是110kV电力系统继电保护的配置，并依据继电保护配置原理，对所选择的保护进行整定和灵敏性校验，确定保护方案。

成人教育学院毕业设计（论文）题目110kv输电线路继电保护设计学生姓名专业电力系统及其自动化班级指导教师评阅教师完成日期2015年6月10日三峡大学成教学院毕业设计（论文）课题任务书110kv输电线路继电保护系统设计目录摘要： (4)关键词： (4)前言 (4)1、继电保护基本概念 (4)1.1继电保护装置的构成 (5)1.2继电保护装置的基本要求 (5)1.3灵敏性 (5)1.4输电线路保护的现状及发展 (6)2、输电线路故障分析与保护配置 (6)2.1故障分析 (7)2.1.1故障引起原因 (7)2.1.2故障状态及其危害 (7)2.1.3导线的断股、损伤和闪络烧伤 (8)2.1.4绝缘子故障 (8)2.2输电线路保护主要形式 (10)2.3本线路保护主配置 (10)2.4距离保护的整定计算方法 (11)3、线路距离保护原理与整定计算 (14)3.1距离保护研究现状 (14)3.2 距离保护的概述 (14)3.3距离保护的时限特性 (16)3.4距离保护的接线方式 (18)3.5距离保护定值配合的基本原则 (22)3.6距离保护的整定计算 (23)4、110KV线路保护主程序流程图 (23)4.1主程序流程图 (23)致谢 (30)参考文献 (31)110kv输电线路继电保护设计学生：指导教师：（三峡大学成人教育学院）摘要：由于电力系统的飞速发展对继电保护不断提出新的要求，电子技术，计算机技术与通信技术的飞速发展又为继电保护技术的发展不断注入新的活力。

未来继电保护的发展趋势是向计算化，网络化及保护，控制，测量，数据通信一体化智能化发展。

本次毕业设计的主要内容是110kV电力系统继电保护的配置，并依据继电保护配置原理，对所选择的保护进行整定和灵敏性校验，确定方案中的保护。

计算系统的标幺值、短路电流，确定运行方式；确定各种设备的保护配置，包括变压器、母线、输电线、发电机等的保护配置。

其中变压器保护主保护采用纵联差动保护和瓦斯保护，两者结合做到优势互补。

(此文档为word格式，下载后您可任意编辑修改！)毕业设计（论文）题目：平湖六店110kV变电站输电线路的继电保护设计系（部）：电气工程系专业班级：电力10-2姓名：黄婷指导教师：张国琴2013年5 月19 日摘要继电保护可以保证电力系统正常运行，当系统中的电气设备发生短路故障时，能自动，迅速，有选择的将故障元件从系统中切除，以免故障元件继续遭到破坏，保证其他无故障部分正常运行；有能在排除故障的同时，也保证了人们生命财产安全。

本次毕业设计以平湖六店110KV变电站的输电线路和电气接线方式作为主要原始数据，本设计围绕110KV变电站的输电线路进行的继电保护设计，根据平湖六店原始资料所提供的变电站一次系统图，重点介绍线路的无时限电流速断保护和定时限过流保护保护的作用原理，保护的范围，动作时限的特性，整定原则等，又相对平湖六店的输电线路进行了短路计算及其速断保护和定时限过电流保护的整定计算，灵敏度校验和动作时间整定，通过计算和比较从而确定了输电线路保护的选型。

相辅也介绍了输电线路的其他几种保护，如接地保护，距离保护，纵差保护和高频保护，简单介绍了这几种保护的工作原理组成部件，整定计算，影响因素等方面。

通过对输电线路继电保护的设计使得输电线路在电网中能更加安全的运行。

关键词：继电保护；短路计算；整定计算AbstractCan ensure the normal operation of power system relay protection, short circuit fault occurs when the electrical equipment in the system, can automatically, rapidly and selectively to fault components removed from the system, so as to avoid fault components continue to damage, ensure the normal operation of other trouble-free part; Can design in pinghu six stores 110 kv substation of power lines and electrical connection mode as the main raw data, the design around the transmission lines of 110 kv substation relay protection design, according to pinghu six stores the original data provided by the substation system diagram at a time, focus on line without time limit current instantaneous fault protection and protection principle of fixed time limit over current protection, the scope of the protection action time limit characteristics, principle, etc., and relative pinghu six shop transmission lines for the calculation of short circuit and quick break protection and fixed time limit over current protection setting calculation, the sensitivity setting, check and action time through calculation and comparison to determine the selection of power transmission line protection. Hand also introduced several of the transmission line protection, such as grounding protection, distance protection, longitudinal differential protection and , introduced the working principle of several kinds of protection components, setting calculation, the influence factors and so on. Through the design makes the transmission line relay protection of transmission lines in power grid can run more secure.Key words: relay protection; Short circuit calculation; Setting calculation目录引言 (5)第1章继电保护基础 (5)1.1 继电保护的基本原理和保护装置的组成 ................ 错误！未定义书签。

第一章综述第一节继电保护的发展简史继电保护技术是随着电力系统的发展而发展起来的。

继电保护原理经历一系列的发展,从开始的单一过电流保护到现在的差动保护、距离保护、高频保护、微机保护、行波保护以及现在研究的光纤保护.继电保护装置也经历了三代,即电磁型继电保护,晶体管型继电保护和微机型继电保护(简称微机保护)。

与过去的保护装置相比，微机保护具有巨大的计算、分析和逻辑判断能力，有存储记忆功能，可以实现任何性能完善且复杂的原理。

微机保护可连续不断地对本身地工作情况进行自检，其工作可靠性高。

此外，微机保护可用同一硬件实现不同地保护原理，这使保护装置的制造大为简化，也容易实行保护装置的标准化。

微机保护除了保护功能外，还可兼有故障滤波、故障测距、事件顺序记录、和调度计算机交换信息等辅助功能，这对简化保护的调试、事故分析和事故处理等都有重大的意义。

由于微机保护装置的巨大优越性和潜力，因而受到了运行人员的欢迎，进入90年代以来，在我国得到了大量应用，将成为继电保护装置的主要型式。

可以说微机保护代表着电力系统继电保护的未来，将成为未来电力系统保护、控制、运行调度及事故处理的统一计算机系统的组成部分。

第二节继电保护的作用继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本任务是：一、自动，迅速，有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行；二、反应电气元件地不正常运行状态，并根据运行维护地条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。

此时一般不要求动作，而是根据对电力系统及元件地危害程度规定一定地延时，以免不必要的动作和由于干扰而引起的误动作。

第三节继电保护的基本要求即在电力系统的电气元件发生故障或不正常运行时，保护动作必须具有选择性、速动性、灵敏性和可靠性。

一、选择性继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统无故障部分仍能继续安全运行。

广州工业大学成人高等教育毕业论文（设计）题目：110kV变电站电气主接线及继电保护设计专业、班级：2010电气工程及其自动化层次、形式：专升本姓名：肖颖君学号：指导教师：教学点：珠海函授站继续教育学院摘要随着工业时代的不断发展，人们对电力供应的要求越来越高，特别是供电的稳固性、可靠性和持续性。

然而电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。

一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。

出于这几方面的考虑，本论文设计了一个降压变电站,此变电站有三个电压等级：高压侧电压为110kv,有二回线路；中压侧电压为35kv,有六回出线；其中有四回出线是双回路供电。

低压侧电压为10kv,有八回出线,其中有六回是双回路供电。

同时对于变电站内的主设备进行合理的选型。

本设计选择选择两台SFSZL-31500/110主变压器，其他设备如站用变，断路器，隔离开关，电流互感器，高压熔断器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。

使其更加贴合实际，更具现实意义。

关键字：变电站设计参考文献：【1】参照《电力工程电气设计手册—电气一次部分》水利电力部西北电力设计院编水利水电出版社【2】参照《电力系统分析》华中科技大学编华中科技大学出版社【3】参考《35KV变电站及以上工程》（上、下）国家电力公司农电工作部编中国电力出版社【4】参照《电力系统设计手册》电力工业部电力设计总院编中国电力出版社【5】《发电厂电气部分》四川联合大学编中国电力出版社【6】依据《导体和电器选择设计技术规定》SDGJ-14-86 电力工业出版社【7】参考《发电厂变电所电气接线和布置》西北电力设计院主编郑州电力高等专科学校【8】参考《电力系统继电保护》贺家李主编中国电力出版社【9】《高电压技术》胡国根、王战铎主编重庆大学出版社【10】《电力工程电气设备手册》中国电力出版社【11】《发电厂电气部分课程设计参考资料》水利电力出版社【12】参照《电力工程电气设计手册—电气一次部分》水利电力部西北电力设计院编水利水电出版社【13】参照《工厂供电设计指导》刘介才编中国电力出版社目录第一章电气主接线的设计 (5)1.1原始资料分析 (5)1.2主结线的设计 (5)1.3主变压器的选择 (9)1.4变电站运行方式的确定 (11)第二章短路电流计算 (12)第三章电气设备的选择 (13)3.1 断路器的选择 (13)3.2 隔离开关的选择 (13)3.3 电流互感器的选择 (15)3.4 电压互感器的选择 (15)3.5 熔断器的选择 (16)3.6 无功补偿装置 (17)3.7 避雷器的选择 (17)第四章导体绝缘子套管电缆 (19)4.1母线导体选择 (19)4.2电缆选择 (20)4.3绝缘子选择 (20)4.4出线导体选择 (21)第五章配电装置 (22)第六章继电保护装置 (24)6.1变压器保护 (24)6.2母线保护 (25)6.3线路保护 (26)6.4自动装置 (26)第七章站用电系统 (27)第八章结束语 (28)第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级：高压侧电压为110kv,有二回线路；中压侧电压为35kv,有六回出线；其中有四回出线是双回路供电。
