(二) 现代车身造型发展趋势

更加注重美学造型和气动造型的结合更加注重造型的个性化更加注重内外造型对乘坐舒适性和安全性的满足新材料、新工艺将会对汽车造型产生深刻的影响小型化与轻量化将会成为未来汽车发展的趋势电动化与智能化将会改变现有车身的造型
(三) 车身比例
汽车设计是从侧面开始的, 侧面的车身比例分为：整体比例、前后比例和上下比例，这些比例对汽车的外形有着重要影响。 1、整体比例：用轴距除以车高，便可得到汽车的整体比例值。

三厢轿车C 柱与行李舱盖的关系
对于三厢车现在普遍采用的方法是将A 柱、C 柱与车顶的交角模糊处理，让原本的三根线条“无缝对接”形成一根长线条，使车顶不再孤立存在，车身更流畅，整体感更强，并从视觉上形成向后的延伸感。
(四) 车身造型设计的要求

使汽车具有完美的艺术形象使汽车具有良好的空气动力性能使汽车车身具有良好的加工工艺性使汽车具有良好的适用性应考虑材料的装饰效果
二、车身造型发展历程与趋势
(一) 车身造型发展历程
1、马车形车身 2、厢形车身（标准化、流水线） 3、流线形车身（空气动力学） 4、船形车身（人机工程学） 5、鱼形车身 6、楔形车身
2、车型

车型是以汽车的功能、用途和相应结构形式为基础的分类，在造型上直接反映了汽车结构布局到汽车造型的映射关系。车型特征是汽车造型识别的感知基础，是汽车造型最基本的功能属性和感知属性。GB/ T 3730.1—2001 将汽车分为乘用车和商用车两大类。乘用车最常见的分类是轿车和广义多用途车。前者可分为两厢车(掀背式) 和三厢车；后者包括MPV (多用途车) 和越野车及轻型货车、SUV 等。国际上轿车根据车长及轴距分为A 级、B 级、C 级、D 级、E 级等。不同企业根据产品平台采用不同的品牌管理和型谱管理策略。

《汽车车身结构与设计》个人总结

第一章
一、汽车车身功能：
1、为乘员提供安全舒适的乘坐环境，满足：
1）乘坐舒适性，包括居住性、振动的舒适性及空气调节等。
2）密封性、隔热性、防振性和防噪声性。
3）操纵方便性。
4）视野性。
5）上下车方便性。
6）行驶安全性。
2、提供发动机及底盘等部件的装配。
3、汽车美观造型的体现。
二、车身的技术特点：
1、车身技术涉及当代科技领域的多门学科，而且各学科之间高度交叉和融合。
2.汽车表面及周围的流谱和局部流场的研究，分析作用在汽车上的气动力机理。
3.发动机和制动装置空气冷却问题的研究。
4.汽车内部自然通风和换气问题的研究。
二、流场：将流经物体的气流的属性如速度、压强、密度等表示为空间坐标和时间t的函数，、分别称为速度场、压强场、密度场，其总合称为流场。定常流场、非定常流场。
4.车身的外形和布置必须保证驾驶员和乘员有良好的视野。
5.车身材料必须是轻质的，以降低整车质量。
6.车身外形具有低的空气阻力，节省能源。
7.必须能在发生事故时对乘员提供保护。
8.车身材料必须来源丰富、成本低，所选择的材料必须能够实现高效率的制造和装配。
9.结构设计和选材必须保证车身在整个使用期间满足对冷、热和腐蚀的抵抗能力的要求。
七、客车蒙皮种类及特点：
应力蒙皮：蒙皮参与承载，可使骨架比较细，车身自重较轻。
预应力蒙皮：蒙皮不参与承载，只起到装饰作用，因为有应力，垂直于地板的刚度得以提高。
八、三化问题：
1.“系列化、通用化、标准化”：产品系列化、零部件通用化、零件设计的标准化。
2.平台化：指使用相同的底盘结构，生产不同的汽车产品。往往造型、功能、目标市场不一样，但是底盘和车身结构却是一样的，零部件也有很强的通用性。

汽车车身结构课程设计

汽车车身结构课程设计一、教学目标本课程的学习目标包括知识目标、技能目标和情感态度价值观目标。

知识目标要求学生掌握汽车车身的基本结构、功能及其设计原理；技能目标要求学生能够运用所学知识进行简单的汽车车身结构设计和分析；情感态度价值观目标要求学生培养对汽车设计和制造的兴趣，增强创新意识和团队合作精神。

通过对汽车车身结构的学习，使学生了解汽车车身结构的基本概念，掌握汽车车身结构的设计原理和制造工艺，培养学生运用所学知识解决实际问题的能力，提高学生的创新意识和团队合作精神。

二、教学内容本课程的教学内容主要包括汽车车身结构的基本概念、设计原理和制造工艺。

教学大纲按照教材的章节进行安排，共分为五个部分。

第一部分：汽车车身结构的基本概念。

介绍汽车车身结构的基本组成、分类和功能。

第二部分：汽车车身结构的设计原理。

讲解汽车车身结构的设计原则、方法和流程。

第三部分：汽车车身结构的制造工艺。

介绍汽车车身结构的制造工艺、流程和设备。

第四部分：汽车车身结构的设计案例。

分析典型汽车车身结构设计案例，引导学生学会分析和解构汽车车身结构。

第五部分：汽车车身结构的实验实践。

学生进行汽车车身结构实验，提高学生的动手能力和实践能力。

三、教学方法本课程采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。

讲授法：通过教师的讲解，使学生掌握汽车车身结构的基本概念、设计原理和制造工艺。

讨论法：学生进行课堂讨论，培养学生的思考能力和团队协作精神。

案例分析法：分析典型汽车车身结构设计案例，引导学生学会分析和解构汽车车身结构。

实验法：学生进行汽车车身结构实验，提高学生的动手能力和实践能力。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。

教材：选用权威、实用的教材，为学生提供系统的学习资源。

参考书：提供丰富的参考资料，帮助学生拓宽知识面。

多媒体资料：制作精美的多媒体课件，增强课堂教学的趣味性和生动性。

实验设备：保证学生有足够的实验设备进行实践操作，提高学生的动手能力。

轿车车身设计-开闭件设计[92页]

二、车门结构组成
• 合页式铰链
– 两个合页分别与车门和车身门柱连接，合页之间用销轴定位
– 优点是质量轻、刚度高、易于装配
佛山市南海盐步汽车配件五金厂
第一节车门系统
（二）车门附件
一、车门系统功能要求 • 1．车门铰链和限位系统
二、车门结构组成
• 车门开度限位器
– 具有门半开时支承功能和全开时限制车门的最大开度功能，防止车门外板与车身相碰，并使车门停留在所需开度，防止车门自动关闭的作用
第一节车门系统
（一）门体
一、车门系统功能要求 •
二、车门结构组成
1．车门外板
– 一般采用0.65mm~0.85mm厚的薄钢板冲压成型 – 由于轻量化和侧面碰撞安全性的要求，广泛使用高强度钢板
• 2．车门内板
– 是车门几乎所有附件的安装体，是车门的重要的支撑板件
– 一般采用0.7~0.85mm的薄钢板拉延成型，对于整体式门内板，拉延深度形成门体厚度的侧板
一、车门系统功能要求盖等部件
二、车门结构组成
佛山市南海盐步汽车配件五金厂
第一节车门系统
1. 有必要的开度，开启后能停止在最大开度和半开的位置
一、车门系统功能要求 2. 安全可靠
二、车门结构组成
3. 操作性良好
4. 具有良好的密封性，使乘员与外界隔离
5. 具有足够的刚度
6. 制造工艺性好，易于冲压并便于安装附件
• 内、外板是分别与门的内外板一体冲压的
• 车门本体零件数量少，制造方便
• 车门刚性好，便于设两道密封条，提高密封性能
• 需较大的压床台面尺寸，且废料较大
佛山市南海盐步汽车配件五金厂
第一节车门系统一、车门系统功能要求二、车门结构组成

汽车车身设计第四章汽车车身的结构分析与设计

2.整体承载式车身
图4-13 лEA3—677型整体承载式大客车车身及其底座结构
2.整体承载式车身
图4-14 轿车承载式车身上部 1—前围板 2—前轮挡泥板 3—前围内侧板 4—外围内侧板 5—前立柱 6—
门下边梁 7—中立柱 8—后翼子板 9—中立柱内板 10—后围下板 11—车门上框加强板 12—顶盖
(一)非承载式车身
图4-4 轿车车架 a) 周边式车架 b) X形车架 c)梯形车架
(一)非承载式车身
图4-5 丰田皇冠轿车的车架和车身结构 1—车身 2—车架
图4-6 货车驾驶室与车架结构
图4-7 车架的结构类型 a) 中型货车车架 b) 大型货车车架 c、d) 轻型货车车架
(二)半承载式车身
1.基础承载式车身
图4-11 承载式大客车车身类型 a) 基础承载式 b) 整体承载式
1.基础承载式车身
图4-12 瑞典Scania K112型大客车车身和车架 a) Scania K112型大客车车身 b) Scania K112型大客车车身底架
c) Scania K112型大客车车架 1—前段副车架 2—中段格框结构 3—后段副车架
2.整体承载式车身
图4-16 Volkswagen K70型轿车承载式车身
二、车身结构件的结构分析与设计
1)不能破坏造型设计，外露骨架要与外形曲线相吻合。 2)骨架的里板应考虑内护板的紧固。 3)用最佳的截面形状获得最大的截面系数。 4)要满足相邻部件的性能要求，如要适应门锁、铰链、限位器等的安装和性能要求等。
框上横梁 19—顶盖纵梁 20—上边梁 21—侧窗上梁 22—顶盖横梁 23—侧围搁梁
一、车身承载类型的分析
(一)非承载式车身 (二)半承载式车身 (三)承载式车身 1.基础承载式车身 2.整体承载式车身

汽车车身结构与设计第一章第一节

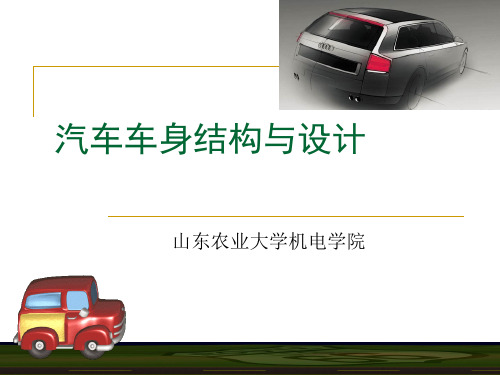

汽车车身结构与设计
山东农业大学机电学院
汽车车身结构与设计
山东农业大学机电学院
第一章第二章第三章第四章第五章第六章第七章第八章车身概论车身设计方法车身总布置设计汽车造型设计汽车的空气动力性能车体结构分析与设计车身部件结构设计车身有限元计算
汽车车身结构与设计
第一章
车身概论
体现工业技术水平(综合实力）：多门基础学科、应用技术、加工技术…。
汽车车身结构与设计
二、车身设计的特点

车身设计是新车型开发的主要内容。车身造型设计是车身设计的关键环节。人机工程学在车身设计中占有极重要的位置。车身外形应重点体现空气动力学特征。轻量化、安全性和高刚性是车身结构设计的主题。新材料、新工艺的应用不断促进车身设计的发展。市场要素是车身设计中选型的前提。
汽车车身结构与设计

1908年，美国，生产了著名的福特T型车，可乘坐4人，四缸发动机， 40马力，时速80km/h,简易车蓬。T型车结构紧凑，坚固耐用，可避风雨，性能良好，价格便宜，深受欢迎。
汽车车身结构与设计

1913年，美国，福特公司，创建了最早的流水作业汽车生产装配线。批量大，价格低廉，T型汽车进入了家庭。
（二）高强度钢板及车身

是在普通碳素钢的基础上加入少量的合金元素制成。生产成本与普通碳素钢板相近，但其抗拉强度比普通钢板高得多，用以制造车身构件，可以明显减轻重量和造价。

优点
1）可减轻零件的重量； 2）加工硬化率高，可吸收更多的冲击能量，用于前后纵梁等处可提高汽车的安全性； 3）用于车身外部件，具有烘烤硬化性，可增强零件，提高外表面件的抗凹陷性能。

汽车车身结构与设计车身概论PPT课件

通过采用声学包覆材料和设计，可以有效地吸收和阻隔车内外的噪音，提高乘员的静谧性体验。
振动隔离
车身应具备有效的振动隔离能力，以减少发动机、传动系统等振动源对乘员的干扰。通过优化车身结构和采用适当的减震材料，可以降低振动对乘员的影响。
05 未来汽车车身的发展趋势
轻量化设计
总结词
随着环保意识的提高和节能减排的需求，轻量化设计已成为未来汽车车身的重要发展趋势。
详细描述
通过采用新型材料（如高强度钢、铝合金、碳纤维复合材料等）和优化车身结构，降低车身重量，从而提高燃油经济性和减少排放。
优点
提高燃油经济性、减少排放、提升车辆性能。
挑战
技术难度大、成本较高、生产工艺要求高。
智能化设计
01 总结词
随着智能化技术的不断发展，未来汽车车身将更加智能化，提高驾驶安全性和舒适性。
热系统来确保正常运行。车身的进风口和散热格栅设计对散热性能有重
要影响。
汽车车身的碰撞安全性
吸能与缓冲
汽车在发生碰撞时，车身应具备一定的吸能与缓冲能力，以减少对乘员的冲击。通过合理设计车身结构和采用高强度材料，可以提高碰撞安全性。
乘员保护
在碰撞事故中，车身应能够有效地保护乘员免受伤害。这包括设计合理的安全气囊、安全带等被动安全装置，以及优化车身结构以减少对乘员的挤压和撞击。
轻量化
降低车身重量，提高燃油经济性。
工艺性
便于制造、维修和降低制造成本。
安全性
满足碰撞法规要求，保证乘员安全。
耐久性
保证车身在使用寿命内具有良好的结构和外观保持能力。
经济性
在满足性能要求的前提下，尽可能降低成本。
03 汽车车身设计

汽车车身的结构设计课件-精

装配。车身结构设计和选材必须保证车身在整个使用期间满足对冷、热和腐蚀的抵抗能
力的要求。车身的材料必须具有再使用的性能。车身的制造成本应足够低。
四、车身设计要求及原则
轿车车身设计时必须遵循以下设计原则：
车身外形设计的美学原则和最佳空气动力特性原则。
车身内饰设计的人机工程学原则。车身结构设计的轻量化原则。车身设计的“通用化、系列化、标准化”原则。车身设计符合有关的法规和标准。车身开发设计的继承性原则。
当采用副车架时，由于副车架能够分担一些载荷，使前纵梁变形减小，因此也有人称带有副车架的车身为半承载式车身。
轿车车身与车架
非承载式车身结构的优缺点
非承载式车身结构的优点在于：除了轮胎与悬架系统对整车具有缓冲吸振作用外，车身与车架间的悬置还可以起到辅助缓冲、适当吸收车架的扭转变形和降低噪声的作用, 既延长了车身的使用寿命, 又提高了乘坐舒适性。底盘和车身可以分开装配，然后总装在一起，既可简化装配工艺，又便于组织专业化协作。车架作为整车的基础，便于汽车上各总成和部件的安装，同时也易于更改车型和改装成其他用途的车辆。发生撞车事故时, 车架还可以对车身起到一定的保护作用。
车身本体：是车身结构件(又称车身骨架)与覆盖件焊接或铆接后不可拆卸的总成；
闭合件：是车身上可启闭的各种舱门的结构件，包括车门、发动机盖、行李舱盖等。
车身本体组成
车身骨架：主要为保证车身的强度和刚度而构成的空间框架结构。
车身覆盖件：指覆盖在车身骨架表面上的板制件。
车身覆盖件覆盖在车身骨架上，使车身形成完整的封闭体以满足室内乘员乘坐要求，通过它来体现汽车的外形并增强汽车车身的强度和刚度。
汽车车身的结构设计
一、概述

汽车车身构造与维修04 第四章车身变形测量矫正与修复

刚性框架的受力分析与应力壳体
二、车身变形测量法
对于承载式车身汽车的修理，只有使损伤部位所有的基准点都恢复到事故前原有的位置，修理才能算是圆满的，就承载式车身来说，测量对于成功修复损伤更为重要，因为转向系统和悬架大都装配在车身上，若车身损伤就会严重影响到悬架和前轮定位，要做到这一点，修理人员必须做到: 准确测量、经常测量、重复检查测量结果。
承载式车身控制点的基本位置
车身上吸收冲击能量的分段
2.基准面原则
车身设计时往往是先选定一根基准线，将该基准线沿水平方向平移到一水平平面，由车身上各个对称平行点所形成的线或面与之平行，那么，车身图样上所标注的沿高度方向上的尺寸，为车身各部分与基准平面间的距离，既然车身设计与制造是以该平面为高度基准的，车身测量与维修同样需要这些高度要求来控制其误差的大小。在实际测量中，应根据上述基准面原则调整车身沿水平方向的高度，由此确定车身高度测量基准。
挤压损坏造成车辆某一部分比正常尺寸短。挤压一般发生在发动机罩或行李舱上，车门不会受压缩短。挤压的标志是翼子板、发动机罩、车架或车身还可能上翘，使悬架弹簧座变形。挤压损坏是由正面碰撞造成的，但保险杠几乎不会发生垂直变形。
纵梁挤压损坏
碰撞造成挤压和折皱
4.错移损坏
错移损坏是车辆的一侧向前或向后移动，整个车架或承载车身由长方形变成平行四边形。
外观识别特征: 拉长一侧的车门上出现裂纹，缩短一侧车门上出现折痕
侧弯损坏的不同类型
2.下凹损坏
下凹损坏即车架或承载车身上某一段比正常位置低，结构有明显的外观变化。
下凹损坏的明显特征是翼子板和车门之间出现不规则裂纹，裂纹为上窄下宽，还可能出现车门把手处下降的现象。

汽车车身设计

第一节车身结构刚度设计三、车身局部刚度

车身局部刚度 • 指车身结构安装部位和服务部位的刚度悬架、发动机、传动系的安装部位拖钩、吊挂、装运、千斤顶作用部位安全带固定器安装部位等
（一）车身支承部位刚度 • 该部位良好的局部刚度可防止载荷通过悬架、动力总成安装点进入车身时发生大的变形 • 一般根据车身支承件的刚度决定车身结构支座区域的目标刚度 • 在车身刚度设计时，必须对支座区域刚度进行有限元分析

与结构动力学相关的车身结构基础性能 • 车身静刚度车身弯曲、扭转刚度和局部刚度 • 车身动刚度模态特征、传递特性车身刚度最终影响汽车的目标性能 • NVH（Noise、Vibration、Harshness）特性 • 车身结构耐久性
车身结构刚度和动力学性能设计过程： 1）选定竞争车型，进行对标分析性能水平测试、分析和评价研究，新车型性能指标的参考。测试包括：整车和车身刚度、车身模态、用户界面点振动、噪声响应等 2）对新设计提出具体目标要求用户界面点动力响应，一阶模态频率，总体和局部刚度。综合其他：碰撞性能、耐久性、布置要求、重量和成本 3）实施车身拓扑构造技术，选择结构方案整车水平和部件参数关系、构造和性能关系 4）建立车身CAE模型研究不同设计参数对不同性能要求的影响，计算灵敏度系数，用于结构优化、修改和性能调整
第一节车身结构刚度设计一、刚度测试和分析
车身的刚度在整车刚度中占有很大成份整车刚度和部件刚度的贡献的测量： 1）整车弯曲刚度 2）整车扭转刚度 3）每个部件的贡献

部件刚度贡献率 a) 弯曲刚度 b)扭转刚度

例： • 前风窗对整车扭转刚度贡献达15%，对整车弯曲刚度贡献为6%，加强A柱横截面和顶盖前横梁截面，以及加强A柱上、下接头的刚度很有意义 • 地板的中间通道构件在实例中对整车弯曲刚度贡献8%，对扭转刚度贡献7%。增加通道横向构件能使通道更好地起到承载结构件的作用
