车身结构设计真题

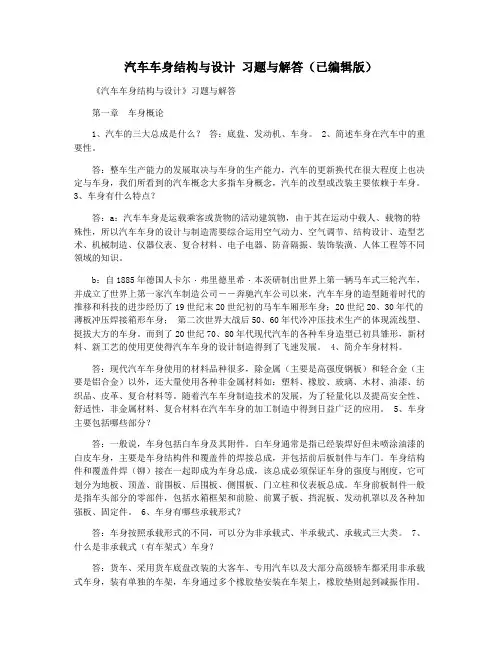

汽车车身结构与设计习题与解答（已编辑版）《汽车车身结构与设计》习题与解答第一章车身概论1、汽车的三大总成是什么？答：底盘、发动机、车身。

2、简述车身在汽车中的重要性。

答：整车生产能力的发展取决与车身的生产能力，汽车的更新换代在很大程度上也决定与车身，我们所看到的汽车概念大多指车身概念，汽车的改型或改装主要依赖于车身。

3、车身有什么特点？答：a：汽车车身是运载乘客或货物的活动建筑物，由于其在运动中载人、载物的特殊性，所以汽车车身的设计与制造需要综合运用空气动力、空气调节、结构设计、造型艺术、机械制造、仪器仪表、复合材料、电子电器、防音隔振、装饰装潢、人体工程等不同领域的知识。

b：自1885年德国人卡尔・弗里德里希・本茨研制出世界上第一辆马车式三轮汽车，并成立了世界上第一家汽车制造公司――奔驰汽车公司以来，汽车车身的造型随着时代的推移和科技的进步经历了19世纪末20世纪初的马车车厢形车身；20世纪20、30年代的薄板冲压焊接箱形车身；第二次世界大战后50、60年代冷冲压技术生产的体现流线型、挺拔大方的车身。

而到了20世纪70、80年代现代汽车的各种车身造型已初具雏形，新材料、新工艺的使用更使得汽车车身的设计制造得到了飞速发展。

4、简介车身材料。

答：现代汽车车身使用的材料品种很多，除金属（主要是高强度钢板）和轻合金（主要是铝合金）以外，还大量使用各种非金属材料如：塑料、橡胶、玻璃、木材、油漆、纺织品、皮革、复合材料等。

随着汽车车身制造技术的发展，为了轻量化以及提高安全性、舒适性，非金属材料、复合材料在汽车车身的加工制造中得到日益广泛的应用。

5、车身主要包括哪些部分？答：一般说，车身包括白车身及其附件。

白车身通常是指已经装焊好但未喷涂油漆的白皮车身，主要是车身结构件和覆盖件的焊接总成，并包括前后板制件与车门。

车身结构件和覆盖件焊（铆）接在一起即成为车身总成，该总成必须保证车身的强度与刚度，它可划分为地板、顶盖、前围板、后围板、侧围板、门立柱和仪表板总成。

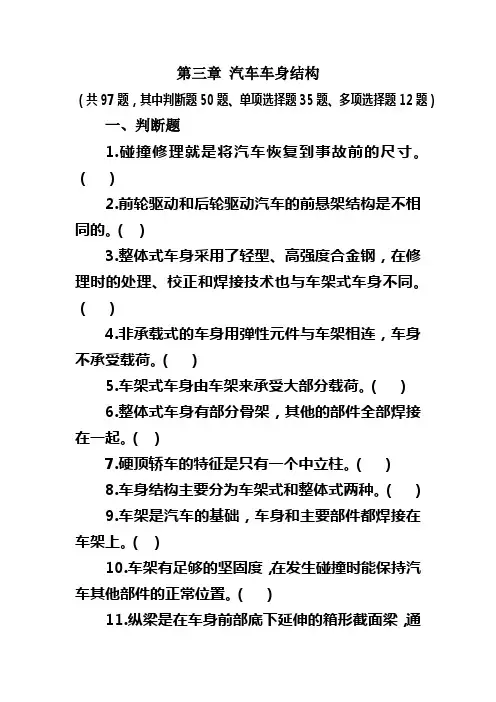

第三章汽车车身结构（共97题，其中判断题50题、单项选择题35题、多项选择题12题）一、判断题1.碰撞修理就是将汽车恢复到事故前的尺寸。

（）2.前轮驱动和后轮驱动汽车的前悬架结构是不相同的。

（）3.整体式车身采用了轻型、高强度合金钢，在修理时的处理、校正和焊接技术也与车架式车身不同。

（）4.非承载式的车身用弹性元件与车架相连，车身不承受载荷。

（）5.车架式车身由车架来承受大部分载荷。

（）6.整体式车身有部分骨架，其他的部件全部焊接在一起。

（）7.硬顶轿车的特征是只有一个中立柱。

（）8.车身结构主要分为车架式和整体式两种。

（）9.车架是汽车的基础，车身和主要部件都焊接在车架上。

（）10.车架有足够的坚固度，在发生碰撞时能保持汽车其他部件的正常位置。

（）11.纵梁是在车身前部底下延伸的箱形截面梁，通常是非承载式车身上最坚固的部件。

（）12.车架式的主车身是用螺栓固定在车架上的。

（）13.整体式车身的门槛板是车身上的装饰件。

（）14.挡泥板是整体式车身上强度最高的部件。

（）15.车架式车身修复的重点是主车身，因为它对整个车身的外观起到至关重要的作用，而且还影响汽车行驶的性能。

（）16.整体式车身上刚性最强的部位是汽车的前部，因为它安装汽车主要的机械部件，同时在碰撞中还要能够很好的吸收碰撞能量。

（）17.在车身前纵梁上有吸能区设计，而在挡泥板部位没有这种设计。

（）18.前置后驱汽车前车身的强度，比前置前驱汽车前车身的强度大。

（）19.汽车前后纵梁在生产制造中有特别压制的凹痕，增加此部位加工硬化的程度，同时加大了纵梁的强度。

（）20.强度最高、承载能力最强的车架是框式车架。

（）21.X形车架中间窄、刚性好，能较好地承受弯曲变形。

（）22.车架式车身在前车轮前面和后车轮后面的区域分段地形成扭力箱结构。

（）23.车架在发生碰撞时，由中部车架变形吸收能量。

（）24.整体式车身刚性较大，有助于向整个车身传递和分散冲击能量，使远离冲击点的一些部位也会有变形。

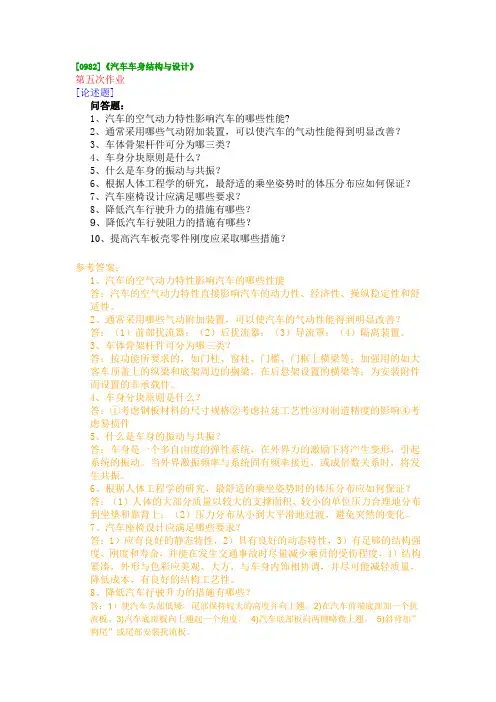

[0982]《汽车车身结构与设计》第五次作业[论述题]问答题：1、汽车的空气动力特性影响汽车的哪些性能?2、通常采用哪些气动附加装置，可以使汽车的气动性能得到明显改善？3、车体骨架杆件可分为哪三类？4、车身分块原则是什么？5、什么是车身的振动与共振？6、根据人体工程学的研究，最舒适的乘坐姿势时的体压分布应如何保证？7、汽车座椅设计应满足哪些要求？8、降低汽车行驶升力的措施有哪些？9、降低汽车行驶阻力的措施有哪些？10、提高汽车板壳零件刚度应采取哪些措施？参考答案：1、汽车的空气动力特性影响汽车的哪些性能答：汽车的空气动力特性直接影响汽车的动力性、经济性、操纵稳定性和舒适性。

2、通常采用哪些气动附加装置，可以使汽车的气动性能得到明显改善？答：（1）前部扰流器；（2）后扰流器；（3）导流罩；（4）隔离装置。

3、车体骨架杆件可分为哪三类？答：按功能所要求的，如门柱、窗柱、门槛、门框上横梁等；加强用的如大客车顶盖上的纵梁和底架周边的搁梁，在后悬架设置的横梁等；为安装附件而设置的非承载件。

4、车身分块原则是什么？答：①考虑钢板材料的尺寸规格②考虑拉延工艺性③对制造精度的影响④考虑易损件5、什么是车身的振动与共振？答：车身是一个多自由度的弹性系统，在外界力的激励下将产生变形，引起系统的振动。

当外界激振频率与系统固有频率接近，或成倍数关系时，将发生共振。

6、根据人体工程学的研究，最舒适的乘坐姿势时的体压分布应如何保证？答：（1）人体的大部分质量以较大的支撑面积、较小的单位压力合理地分布到坐垫和靠背上；（2）压力分布从小到大平滑地过渡，避免突然的变化。

7、汽车座椅设计应满足哪些要求？答：1）应有良好的静态特性，2）具有良好的动态特性，3）有足够的结构强度、刚度和寿命，并能在发生交通事故时尽量减少乘员的受伤程度，4）结构紧凑，外形与色彩应美观、大方，与车身内饰相协调，并尽可能减轻质量，降低成本，有良好的结构工艺性。

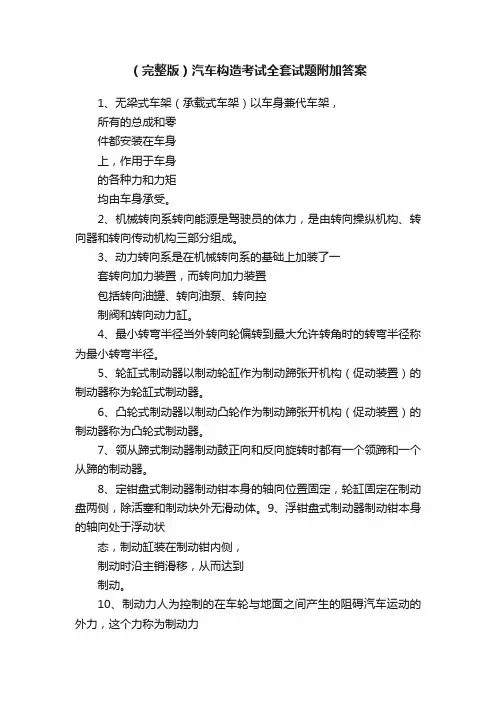

（完整版）汽车构造考试全套试题附加答案1、无梁式车架（承载式车架）以车身兼代车架，所有的总成和零件都安装在车身上，作用于车身的各种力和力矩均由车身承受。

2、机械转向系转向能源是驾驶员的体力，是由转向操纵机构、转向器和转向传动机构三部分组成。

3、动力转向系是在机械转向系的基础上加装了一套转向加力装置，而转向加力装置包括转向油罐、转向油泵、转向控制阀和转向动力缸。

4、最小转弯半径当外转向轮偏转到最大允许转角时的转弯半径称为最小转弯半径。

5、轮缸式制动器以制动轮缸作为制动蹄张开机构（促动装置）的制动器称为轮缸式制动器。

6、凸轮式制动器以制动凸轮作为制动蹄张开机构（促动装置）的制动器称为凸轮式制动器。

7、领从蹄式制动器制动鼓正向和反向旋转时都有一个领蹄和一个从蹄的制动器。

8、定钳盘式制动器制动钳本身的轴向位置固定，轮缸固定在制动盘两侧，除活塞和制动块外无滑动体。

9、浮钳盘式制动器制动钳本身的轴向处于浮动状态，制动缸装在制动钳内侧，制动时沿主销滑移，从而达到制动。

10、制动力人为控制的在车轮与地面之间产生的阻碍汽车运动的外力，这个力称为制动力11、制动器产生阻碍车辆运动或运动趋势的力的部件。

12、主销内倾：主销在前轴上安装时，在汽车横向平面内，其上端略向内倾斜一个角度，称之为主销内倾。

13、转向半径：从转向中心到转向外轮中心面的距离14、汽车制动：使行驶中的汽车减速甚至停车；使下坡行驶的汽车的速度保持稳定；以及使已停驶的汽车保持原地不动，这些作用统称为汽车制动。

15、承载式车身：零部件都安装再车身上，全部作用力由车身承受，车身上的所有构件都是都是承载的，这种车身称之为承载式车身。

16.主销后倾角：在汽车纵向平面内，主销轴线和地面垂直线的夹角。

17.独立悬架：车桥做成断开的，每一侧的车轮可以单独的通过弹性悬架与车架（或车身）相连，两轮可彼此独立地相对于车架上下跳动。

转向盘自由行程：在整个转向系中，各传动件之间都必然存在着装配间隙，这一阶段是转向盘空转阶段。

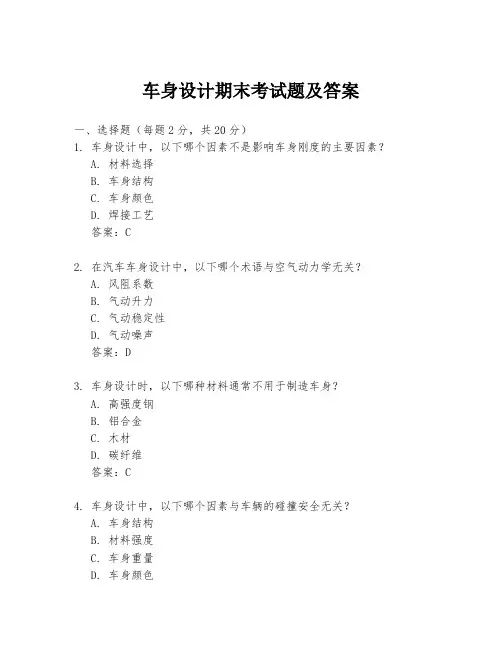

车身设计期末考试题及答案一、选择题（每题2分，共20分）1. 车身设计中，以下哪个因素不是影响车身刚度的主要因素？A. 材料选择B. 车身结构C. 车身颜色D. 焊接工艺答案：C2. 在汽车车身设计中，以下哪个术语与空气动力学无关？A. 风阻系数B. 气动升力C. 气动稳定性D. 气动噪声答案：D3. 车身设计时，以下哪种材料通常不用于制造车身？A. 高强度钢B. 铝合金C. 木材D. 碳纤维答案：C4. 车身设计中，以下哪个因素与车辆的碰撞安全无关？A. 车身结构B. 材料强度C. 车身重量D. 车身颜色答案：D5. 车身设计中，以下哪个术语与车辆的舒适性无关？A. NVH（噪音、振动和粗糙度）B. 悬挂系统C. 座椅设计D. 车身高度答案：D6. 车身设计时，以下哪个因素不是影响车辆燃油效率的因素？A. 车辆重量B. 车辆空气动力学特性C. 车辆颜色D. 发动机效率答案：C7. 在车身设计中，以下哪个术语与车辆的操控性无关？A. 转向精度B. 制动性能C. 车辆重心D. 车辆品牌答案：D8. 车身设计中，以下哪个术语与车辆的耐用性无关？A. 材料耐腐蚀性B. 材料抗疲劳性C. 材料的强度D. 车辆的售价答案：D9. 在车身设计中，以下哪个术语与车辆的环保性能无关？A. 可回收材料B. 低挥发性有机化合物C. 车辆重量D. 车辆颜色答案：D10. 车身设计中，以下哪个术语与车辆的美学无关？A. 车身线条B. 车身比例C. 车身颜色D. 车身材料答案：D二、简答题（每题10分，共30分）1. 请简述车身设计中考虑空气动力学的重要性。

答案：空气动力学在车身设计中至关重要，因为它直接影响车辆的燃油效率、高速稳定性和操控性。

良好的空气动力学设计可以降低风阻，减少气动升力，从而提高车辆的稳定性和操控性，同时降低燃油消耗。

2. 请解释什么是车身的刚度，以及它对车辆性能的影响。

答案：车身刚度是指车身抵抗变形的能力。

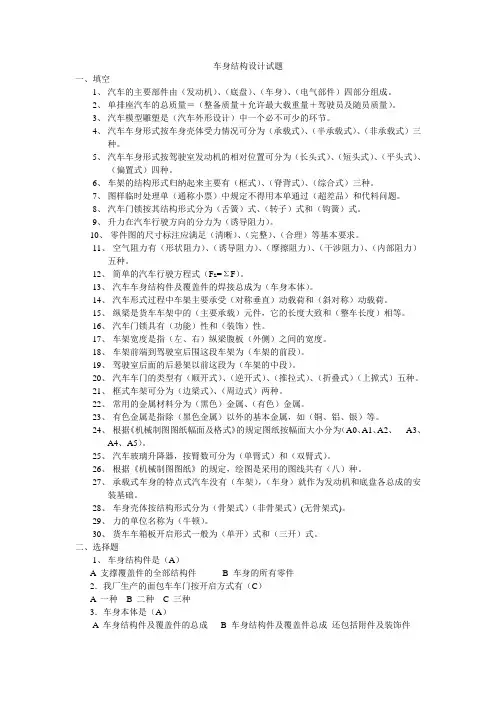

车身结构设计试题一、填空1、汽车的主要部件由（发动机）、（底盘）、（车身）、（电气部件）四部分组成。

2、单排座汽车的总质量＝（整备质量＋允许最大载重量＋驾驶员及随员质量）。

3、汽车模型雕塑是（汽车外形设计）中一个必不可少的环节。

4、汽车车身形式按车身壳体受力情况可分为（承载式）、（半承载式）、（非承载式）三种。

5、汽车车身形式按驾驶室发动机的相对位置可分为（长头式）、（短头式）、（平头式）、（偏置式）四种。

6、车架的结构形式归纳起来主要有（框式）、（脊背式）、（综合式）三种。

7、图样临时处理单（通称小票）中规定不得用本单通过（超差品）和代料问题。

8、汽车门锁按其结构形式分为（舌簧）式、（转子）式和（钩簧）式。

9、升力在汽车行驶方向的分力为（诱导阻力）。

10、零件图的尺寸标注应满足（清晰）、（完整）、（合理）等基本要求。

11、空气阻力有（形状阻力）、（诱导阻力）、（摩擦阻力）、（干涉阻力）、（内部阻力）五种。

12、简单的汽车行驶方程式（F Z=ΣF）。

13、汽车车身结构件及覆盖件的焊接总成为（车身本体）。

14、汽车形式过程中车架主要承受（对称垂直）动载荷和（斜对称）动载荷。

15、纵梁是货车车架中的（主要承载）元件，它的长度大致和（整车长度）相等。

16、汽车门锁具有（功能）性和（装饰）性。

17、车架宽度是指（左、右）纵梁腹板（外侧）之间的宽度。

18、车架前端到驾驶室后围这段车架为（车架的前段）。

19、驾驶室后面的后悬架以前这段为（车架的中段）。

20、汽车车门的类型有（顺开式）、（逆开式）、（推拉式）、（折叠式）（上掀式）五种。

21、框式车架可分为（边梁式）、（周边式）两种。

22、常用的金属材料分为（黑色）金属、（有色）金属。

23、有色金属是指除（黑色金属）以外的基本金属，如（铜、铝、银）等。

24、根据《机械制图图纸幅面及格式》的规定图纸按幅面大小分为（A0、A1、A2、A3、A4、A5）。

25、汽车玻璃升降器，按臂数可分为（单臂式）和（双臂式）。

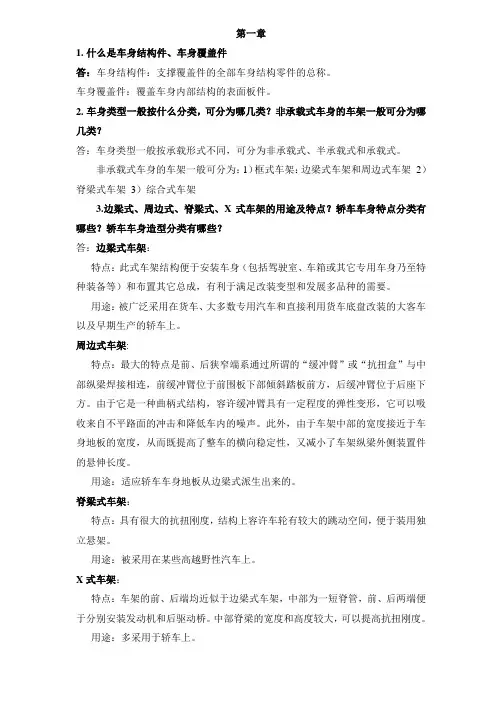

第一章1.什么是车身结构件、车身覆盖件答：车身结构件：支撑覆盖件的全部车身结构零件的总称。

车身覆盖件：覆盖车身内部结构的表面板件。

2.车身类型一般按什么分类，可分为哪几类？非承载式车身的车架一般可分为哪几类？答：车身类型一般按承载形式不同，可分为非承载式、半承载式和承载式。

非承载式车身的车架一般可分为：1）框式车架：边梁式车架和周边式车架2）脊梁式车架3）综合式车架3.边梁式、周边式、脊梁式、X式车架的用途及特点？轿车车身特点分类有哪些？轿车车身造型分类有哪些？答：边梁式车架：特点：此式车架结构便于安装车身（包括驾驶室、车箱或其它专用车身乃至特种装备等）和布置其它总成，有利于满足改装变型和发展多品种的需要。

用途：被广泛采用在货车、大多数专用汽车和直接利用货车底盘改装的大客车以及早期生产的轿车上。

周边式车架:特点：最大的特点是前、后狭窄端系通过所谓的“缓冲臂”或“抗扭盒”与中部纵梁焊接相连，前缓冲臂位于前围板下部倾斜踏板前方，后缓冲臂位于后座下方。

由于它是一种曲柄式结构，容许缓冲臂具有一定程度的弹性变形，它可以吸收来自不平路面的冲击和降低车内的噪声。

此外，由于车架中部的宽度接近于车身地板的宽度，从而既提高了整车的横向稳定性，又减小了车架纵梁外侧装置件的悬伸长度。

用途：适应轿车车身地板从边梁式派生出来的。

脊梁式车架：特点：具有很大的抗扭刚度，结构上容许车轮有较大的跳动空间，便于装用独立悬架。

用途：被采用在某些高越野性汽车上。

X式车架：特点：车架的前、后端均近似于边梁式车架，中部为一短脊管，前、后两端便于分别安装发动机和后驱动桥。

中部脊梁的宽度和高度较大，可以提高抗扭刚度。

用途：多采用于轿车上。

第二章1.什么是车身主图板、车身主模型？制作主模型有哪些相关要求？答：车身主板图：车身主要轮廓和结构的图板车身主模型：根据主图板（片），车身零件图和样板制造的1:1实体模型要求：1）按覆盖件分块2）主模型各块外表面均系车身覆盖盖件内表面2.传统车身设计的设计特点是什么？国外产品现代设计方法一般可分为哪两个阶段来进行？答：传统车身设计的设计特点：1）图样采用坐标网络2）除图样之外，辅之以实物模型（实物模拟、模拟量传递）。

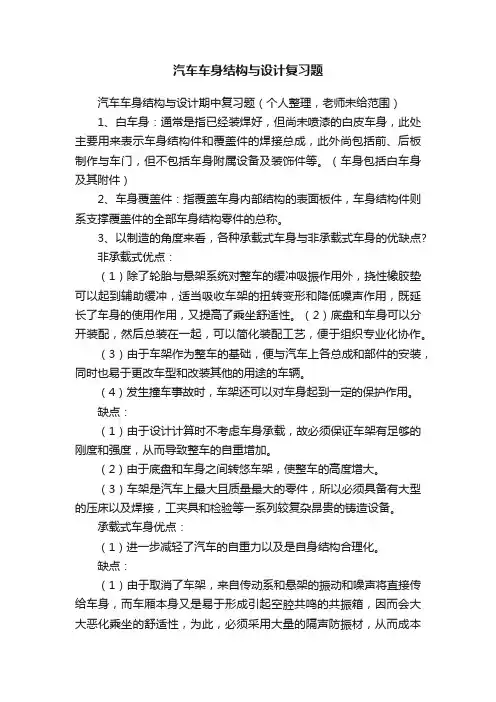

汽车车身结构与设计复习题汽车车身结构与设计期中复习题（个人整理，老师未给范围）1、白车身：通常是指已经装焊好，但尚未喷漆的白皮车身，此处主要用来表示车身结构件和覆盖件的焊接总成，此外尚包括前、后板制作与车门，但不包括车身附属设备及装饰件等。

（车身包括白车身及其附件）2、车身覆盖件：指覆盖车身内部结构的表面板件，车身结构件则系支撑覆盖件的全部车身结构零件的总称。

3、以制造的角度来看，各种承载式车身与非承载式车身的优缺点?非承载式优点：（1）除了轮胎与悬架系统对整车的缓冲吸振作用外，挠性橡胶垫可以起到辅助缓冲，适当吸收车架的扭转变形和降低噪声作用，既延长了车身的使用作用，又提高了乘坐舒适性。

（2）底盘和车身可以分开装配，然后总装在一起，可以简化装配工艺，便于组织专业化协作。

（3）由于车架作为整车的基础，便与汽车上各总成和部件的安装，同时也易于更改车型和改装其他的用途的车辆。

（4）发生撞车事故时，车架还可以对车身起到一定的保护作用。

缺点：（1）由于设计计算时不考虑车身承载，故必须保证车架有足够的刚度和强度，从而导致整车的自重增加。

（2）由于底盘和车身之间转悠车架，使整车的高度增大。

（3）车架是汽车上最大且质量最大的零件，所以必须具备有大型的压床以及焊接，工夹具和检验等一系列较复杂昂贵的铸造设备。

承载式车身优点：（1）进一步减轻了汽车的自重力以及是自身结构合理化。

缺点：（1）由于取消了车架，来自传动系和悬架的振动和噪声将直接传给车身，而车厢本身又是易于形成引起空腔共鸣的共振箱，因而会大大恶化乘坐的舒适性，为此，必须采用大量的隔声防振材，从而成本和质量都会有所增加。

（2）改型较困难。

4、三化指的是产品系列化、零部件通用化、以及零件设计的标准化。

5、p36-37利用特征多边形作图。

（不画曲线，找点即可）6、降低车身地板平面的措施：（1）减小车架纵梁高度（2）后桥上面的一段总量做成向上弯的的形状（3）后桥采用双曲面齿轮传动以降低传动轴（4）采用前置前驱或后置后驱动。

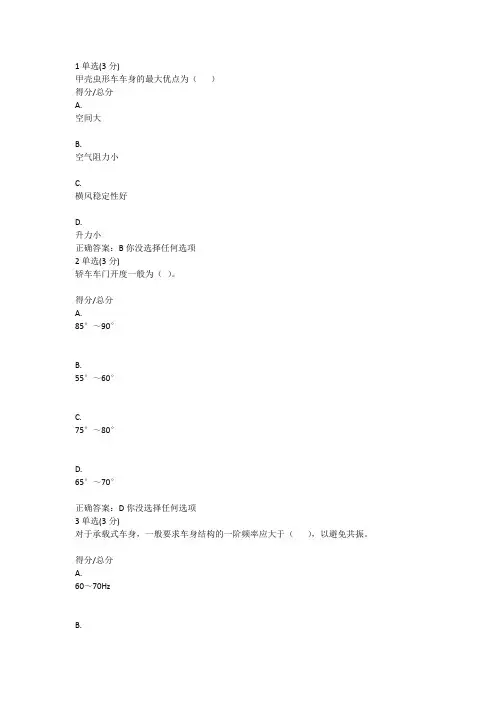

甲壳虫形车车身的最大优点为（）得分/总分A.空间大B.空气阻力小C.横风稳定性好D.升力小正确答案：B你没选择任何选项2单选(3分)轿车车门开度一般为（）。

得分/总分A.85°～90°B.55°～60°C.75°～80°D.65°～70°正确答案：D你没选择任何选项3单选(3分)对于承载式车身，一般要求车身结构的一阶频率应大于（），以避免共振。

得分/总分A.60～70HzB.C.10～20HzD.80～100Hz正确答案：B你没选择任何选项4单选(3分)汽车轮口处常产生涡流，严重影响侧面的气流，通常设计时使轮口外部拱起，形成（），可控制轮口内气流对侧面平顺气流的干扰。

得分/总分A.正压B.压力差C.湍流D.负压正确答案：A你没选择任何选项5单选(3分)现代轿车不论采用哪种承载形式，其车身结构的能量吸收特性和乘员室的结构刚度主要取决于（）。

得分/总分A.材料B.覆盖件C.车身结构件D.焊接接头正确答案：C你没选择任何选项6单选(3分)新车评价规程一般是由（）制定的。

得分/总分A.行业B.社会C.国家D.汽车生产企业正确答案：A你没选择任何选项7单选(3分)描述车身某一结构在碰撞中保护乘员的能力称为（）。

得分/总分A.安全性B.抗撞性C.被动安全性D.主动安全性正确答案：B你没选择任何选项8单选(3分)对于承载式轿车，正面碰撞能量的大部分主要由（）吸收。

得分/总分A.安全气囊B.前纵梁C.发动机舱盖D.保险杠正确答案：B你没选择任何选项9单选(3分)为了提高轿车车身的扭转刚度，车身结构件的截面形状通常设计为（）。

得分/总分A.实心异形B.开口异形C.实心规则D.闭口异形正确答案：D你没选择任何选项10单选(3分)前部低矮而尾部肥厚上翘的轿车造型，可以获得较大的负迎角，主要目的是为了减小（）。

A.升力B.摩擦阻力C.形状阻力D.空气阻力正确答案：A你没选择任何选项11单选(3分)对于FR布置形式，为了尽量降低地板高度以提高乘坐舒适性，应尽量减小因传动轴通过地板下部所需的地板凸包的高度，通常在垂直平面上将传动轴呈（）布置。
