无氧铜 生产厂

无氧铜杆生产工艺流程
无氧铜杆是一种高纯度铜杆，广泛用于电力、电子、电工等领域。

下面介绍一下无氧铜杆的生产工艺流程。

1. 铜坯制备：选用高纯度电解铜作为原料，将其熔化后浇铸在铜坯模具中制成铜坯。

此过程需要严格控制温度和纯度，以确保铜坯的质量。

2. 铜坯预拉伸：将铜坯加热至一定温度后，通过预拉伸机械设备进行拉伸，使铜坯变形成型，分散其中的氧化物和杂质。

3. 热挤压：将预拉伸的铜坯放入热挤压机中，经过高温高压下的挤压，使铜坯形成无氧铜杆。

此过程能够有效提高铜杆的致密度和机械性能。

4. 热处理：经过挤压成型的无氧铜杆需要进行热处理，以消除内部应力和组织不均匀性。

将铜杆置于高温炉中进行加热，然后再进行冷却处理，使铜杆具有更好的力学性能和导电性能。

5. 焊接：根据需要，将多根无氧铜杆进行焊接，连接成所需长度和直径的铜杆。

焊接时需要控制温度和焊接参数，以确保焊接质量。

6. 表面处理：将焊接好的铜杆进行表面处理，包括除油、清洗和抛光等工艺。

这些步骤旨在提高铜杆的表面光洁度和质量。

7. 检测：对生产出的无氧铜杆进行质量检测，包括外观质量、
力学性能和化学成分等方面的检测。

确保无氧铜杆符合相关标准要求。

8. 包装和储存：将合格的无氧铜杆进行包装，并进行标记和记录。

然后将其存放在干燥、通风、防潮的仓库中，待需求时进行发货。

以上就是无氧铜杆的生产工艺流程。

通过严格控制每个环节的工艺参数和质量要求，可以生产出高质量的无氧铜杆，满足各个领域的需求。

第四章工艺技术方案4.1工艺技术方案本项目采用的原材料为含铜量99%的电解铜，选用目前国内先进的蓄热式熔化炉和中频炉，用上引法连铸工艺方法生产氧的含量不大于0.02%，杂质总含量不大于0.05%，含铜量99.5%以上无氧铜杆。

4.2工艺流程简述1、生产准备本项目使用的电解铜在江西省内购买。

图4-1 项目生产工艺流程图2、上引法连铸工艺流程本项目采用上引法连铸工艺生产无氧铜杆。

上引法连铸铜杆的基本特点是“无氧”，即氧含量在10ppm以下。

上引法与连铸连轧和浸涂法相比，其特点是：1）由于拉扎工艺和铸造工艺不是连续的，拉扎是在常温下进行的，不需要气体保护，钢材也不会被氧化。

因此设备投资小，厂房布置也灵活。

2）单机产量变化范围大，年产量可以从几百吨到几万吨，可供不同规模的厂家选用不同型号的上引机组。

此外，由于连铸机是多头的，可以很容易的通过改变铸造规格（铸杆直径），来改变单位时间的产量，因此其产量可视原材料的供应情况和产品的需求情况来确定，便于组织生产、节约能源。

3）只需更换结晶器和改变石墨模的形状，即可生产铜管、铜排等异型铜材，并可在同一机器上上产不同规格、品种的铜材，灵活机动，这是上引法的中最大特点。

上引法连铸工艺流程：原料通过加料机加入融化炉进行熔化、氧化、扒渣处理后，熔融的铜液经过一段时间的静置还原脱氧并达到一定的温度后，通过有CO气体保护的流槽经过渡腔（铜液在此进一步还原脱氧、清除渣质），进而平稳的流入中频炉保温静置，铜液的温度由热电偶测量，温度值由仪表显示，温度控制在1150℃±10℃。

连铸机固定于中频保温炉的上方，连铸机铜液在结晶器中快速结晶连续不断地生产出铜杆，最后经双头挠杆机等辅助设备装盘成产品。

⑴加料：原料一般用加料机加入，炉头多加、炉尾少加。

加冷料时要使铜料距炉顶及烟道口有一定距离，以保证燃料燃烧和炉气流动的顺畅。

加料时要保证炉膛有足够高的温度，一般应达到1300℃以上，炉内应保证零压或微负压。

第四章工艺技术方案4.1 工艺技术方案本项目采用的原材料为含铜量99%的电解铜，选用目前国内先进的蓄热式熔化炉和中频炉，用上引法连铸工艺方法生产氧的含量不大于0.02%，杂质总含量不大于0.05%，含铜量99.5%以上无氧铜杆。

4.2 工艺流程简述1、生产准备本项目使用的电解铜在江西省内购买2、上引法连铸工艺流程本项目采用上引法连铸工艺生产无氧铜杆。

上引法连铸铜杆的基氧气烟囱图4-1 项目生产工艺流程图电解铜原料准备合格原料重油烟 1气-喷雾冷却-布袋收尘烟 尘中频炉烟气大气熔剂（副产还原脱氧、保温熔化炉结晶出杆 装盘无氧铜杆（外本特点是“无氧”，即氧含量在10pp m以下。

上引法与连铸连轧和浸涂法相比，其特点是：1）由于拉扎工艺和铸造工艺不是连续的，拉扎是在常温下进行的，不需要气体保护，钢材也不会被氧化。

因此设备投资小，厂房布置也灵活。

2）单机产量变化范围大，年产量可以从几百吨到几万吨，可供不同规模的厂家选用不同型号的上引机组。

此外，由于连铸机是多头的，可以很容易的通过改变铸造规格（铸杆直径），来改变单位时间的产量，因此其产量可视原材料的供应情况和产品的需求情况来确定，便于组织生产、节约能源。

3）只需更换结晶器和改变石墨模的形状，即可生产铜管、铜排等异型铜材，并可在同一机器上上产不同规格、品种的铜材，灵活机动，这是上引法的中最大特点。

上引法连铸工艺流程：原料通过加料机加入融化炉进行熔化、氧化、扒渣处理后，熔融的铜液经过一段时间的静置还原脱氧并达到一定的温度后，通过有CO气体保护的流槽经过渡腔（铜液在此进一步还原脱氧、清除渣质），进而平稳的流入中频炉保温静置，铜液的温度由热电偶测量，温度值由仪表显示，温度控制在1150C 土10C。

连铸机固定于中频保温炉的上方，连铸机铜液在结晶器中快速结晶连续不断地生产出铜杆，最后经双头挠杆机等辅助设备装盘成产品。

⑴加料：原料一般用加料机加入，炉头多加、炉尾少加。

无氧铜杆连铸连轧生产线1.机组用途及组成本机组是采用连铸连轧的工艺方法生产φ8mm低氧光亮铜杆，原材料为电解铜。

本生产线由一台16吨/小时熔铜竖炉、一台12吨回转式保温炉、五轮式连铸机、牵引机、滚剪、校直刨角机、打毛机、连轧机、收杆装置、电控系统等组成。

2.简单工艺流程电解铜──→竖炉────→回转式保温炉→流槽（熔体保护）→浇煲→连铸机（铸坯）→铸坯处理装置（滚剪→校直→去角→除屑）→进轧装置（主动送料）→连轧机（轧杆）→铜杆冷却装置（表面还原）→连续绕杆装置（预成型）→梅花式收线装置（铜杆成卷）3. 生产线主要技术参数1). 生产铜杆直径：φ8 mm2). 生产能力：14-16 t/h3). 成圈重量： 3.0-5.0 t4). 主要设备总尺寸： 40×7.8×6.1 m （不包括熔铜炉及循环冷却过滤系统）5). 主要设备总重量： 85 吨(不包括熔铜炉)6). 主要设备总功率： 600 kW（不包括熔铜炉）4 .设备技术规范及组成4.1熔铜炉一套4.1.1熔化炉型：竖式冲天炉4.1.2熔化炉最大铜熔化能力：16吨/小时4.1.3熔铜炉上料机构最大装载量：5吨4.1.4熔铜炉进料方式：提升式4.1.5烧嘴单体最大燃烧能力：60万大卡/小时4.1.6熔铜炉烧嘴数量：15只4.1.7烧嘴冷却方式：水冷4.1.8烧嘴点火方式：自动4.1.9使用燃料：天然气、液化气、城市煤气4.1.10保温炉炉型：液压回转式4.1.11保温炉有效容量：12吨4.1.12保温炉最高倾力角度：>70º4.1.13烧嘴单体最大燃烧能力：60万大卡/小时4.1.14保温炉烧嘴数量：1只4.1.15燃烧控制方式：比例燃烧，具有保护装置4.1.16燃气阀检漏方式：手动/自动熔铜炉包括冲天式铜熔化炉、回转式保温炉、上下流槽、燃烧控制系统等四大部分。

具有熔化速度快、铜水含氧量低、流量连续可调、铜水温度独立可控、单位铜水燃气消耗量低等特点。

无氧铜生产工艺
无氧铜是指在其制备过程中不加入氧化剂，避免氧化铜的生成。

下面将介绍无氧铜的生产工艺。

无氧铜的生产工艺主要包括炼炉熔炼、粗铜电解精炼、连铸成形和热处理等步骤。

炼炉熔炼是无氧铜生产的第一步，其目的是将铜矿石经过多级浮选，提取出高品位的粗铜。

首先，将铜矿石破碎、磨矿，得到细粉末；然后，将细粉末与添加剂一同放入高温炉中熔炼，高温下铜矿石中的铜元素逐渐溶解；溶解后的铜液通过连续的升温控制，使其中的杂质和不纯物逐渐分离，得到纯净的铜液。

粗铜电解精炼是无氧铜生产的关键步骤之一，其通过电解的方式进一步提纯铜液。

首先，将熔炼得到的纯净铜液倒入电解槽中，同时加入电解液；然后，通过电流的作用，将铜离子从阳极迁移到阴极上，形成纯净的无氧铜。

此工艺具有操作简单、生产效率高的特点。

连铸成形是将精炼得到的无氧铜液，通过模具的方式成型成铜坯。

将铜液倒入连铸机中，通过控制水冷铜模的温度和运动速度，使得铜液在模具中均匀冷却、凝固，最终形成连续的铜坯。

热处理是无氧铜生产的最后一步，通过加热和冷却处理来改变铜材的力学性能和结构性能，提高其机械强度和电导率。

热处理一般包括退火和固溶处理。

退火是将铜材加热至一定温度，然后缓慢冷却至室温，以消除内部应力和改善铜材的塑性。

固
溶处理是将无氧铜加热至固溶温度，然后迅速冷却，以形成均匀的固溶相。

这些热处理工艺可以显著提高无氧铜的性能。

以上就是无氧铜的生产工艺，包括炼炉熔炼、粗铜电解精炼、连铸成形和热处理等步骤。

这些工艺能够制备出高纯度、无氧化铜的产品。

2024年无氧铜杆市场规模分析引言无氧铜杆是一种重要的铜制品，具有优良的导电性和导热性能。

它在电子、电力、交通等领域广泛应用。

本文将对无氧铜杆市场的规模进行深入分析。

市场概况市场定义无氧铜杆市场是指无氧铜杆生产和销售的市场，涉及的主要产品包括精密无氧铜杆、扁平无氧铜杆等。

市场发展历程随着电子、电力行业的快速发展，无氧铜杆市场得到了迅猛的增长。

近年来，随着新能源等行业的兴起，无氧铜杆市场的发展进入了新的阶段。

市场趋势1.高导电性需求增加：随着电子设备的普及和电力需求的增长，对高导电性的无氧铜杆的需求将持续增加。

2.新能源产业发展：无氧铜杆是太阳能、风能等新能源设备的重要组成部分，新能源行业的快速发展将带动无氧铜杆市场的增长。

3.环保要求提高：随着环保意识的提高，对无氧铜杆的环保性能要求也在不断增加，市场上具备环保认证的产品将受到青睐。

市场规模分析产量分析无氧铜杆市场的产量受到生产能力和市场需求的影响。

根据统计数据显示，过去五年内无氧铜杆市场的年均产量保持了稳定的增长，预计未来几年内产量将继续增加。

销售额分析无氧铜杆市场的销售额与市场需求和产品价格密切相关。

根据市场调研数据显示，过去五年内无氧铜杆市场的年均销售额呈现出稳步增长的趋势。

市场需求分析无氧铜杆市场的需求主要受到电子、电力、交通等行业的影响。

随着这些行业的持续发展，无氧铜杆的需求将保持稳定增长。

此外，新能源等行业的崛起也将促进无氧铜杆市场的需求增加。

市场竞争分析无氧铜杆市场竞争激烈，主要的竞争者包括国内外的生产厂商。

国内生产厂商占据了市场的主导地位，具备较高的市场份额。

而国外厂商则通过技术创新和产品优势来争夺市场份额。

市场前景展望随着电子、电力、交通等行业的不断发展，无氧铜杆市场的前景十分广阔。

预计未来几年内，无氧铜杆市场的规模将继续扩大，并且市场竞争将进一步加剧。

为了在激烈的市场竞争中取得竞争优势，无氧铜杆企业需要加强技术创新、提高产品质量，并注重环保要求，以满足市场需求。

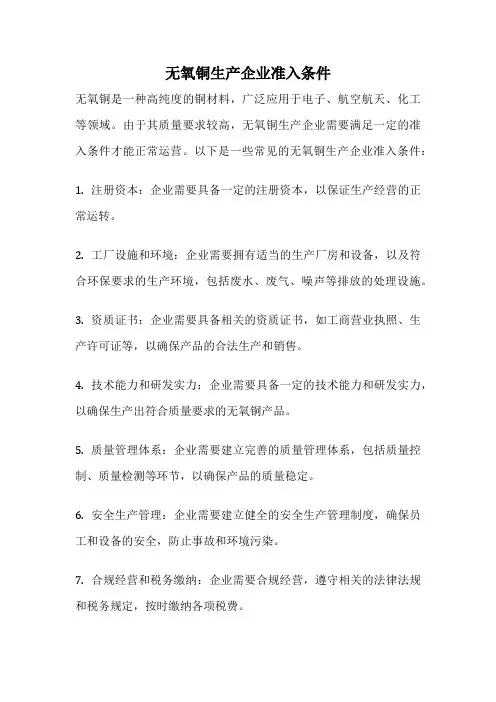

无氧铜生产企业准入条件
无氧铜是一种高纯度的铜材料，广泛应用于电子、航空航天、化工等领域。

由于其质量要求较高，无氧铜生产企业需要满足一定的准入条件才能正常运营。

以下是一些常见的无氧铜生产企业准入条件：1. 注册资本：企业需要具备一定的注册资本，以保证生产经营的正常运转。

2. 工厂设施和环境：企业需要拥有适当的生产厂房和设备，以及符合环保要求的生产环境，包括废水、废气、噪声等排放的处理设施。

3. 资质证书：企业需要具备相关的资质证书，如工商营业执照、生产许可证等，以确保产品的合法生产和销售。

4. 技术能力和研发实力：企业需要具备一定的技术能力和研发实力，以确保生产出符合质量要求的无氧铜产品。

5. 质量管理体系：企业需要建立完善的质量管理体系，包括质量控制、质量检测等环节，以确保产品的质量稳定。

6. 安全生产管理：企业需要建立健全的安全生产管理制度，确保员工和设备的安全，防止事故和环境污染。

7. 合规经营和税务缴纳：企业需要合规经营，遵守相关的法律法规和税务规定，按时缴纳各项税费。

需要注意的是，不同地区对无氧铜生产企业准入条件可能会有所差异，具体要求应根据当地相关政策和规定来确定。

第四章工艺技术方案4.1工艺技术方案本项目采用的原材料为含铜量99%的电解铜,选用目前国内先进的蓄热式熔化炉和中频炉，用上引法连铸工艺方法生产氧的含量不大于0。

02％，杂质总含量不大于0。

05%,含铜量99。

5％以上无氧铜杆。

4.2工艺流程简述1、生产准备本项目使用的电解铜在江西省内购买。

图4—1项目生产工艺流程图2、上引法连铸工艺流程本项目采用上引法连铸工艺生产无氧铜杆。

上引法连铸铜杆的基本特点是“无氧”,即氧含量在10ppm以下。

上引法与连铸连轧和浸涂法相比，其特点是：1）由于拉扎工艺和铸造工艺不是连续的,拉扎是在常温下进行的，不需要气体保护，钢材也不会被氧化.因此设备投资小，厂房布置也灵活。

2)单机产量变化范围大，年产量可以从几百吨到几万吨，可供不同规模的厂家选用不同型号的上引机组.此外，由于连铸机是多头的，可以很容易的通过改变铸造规格（铸杆直径），来改变单位时间的产量,因此其产量可视原材料的供应情况和产品的需求情况来确定，便于组织生产、节约能源。

3）只需更换结晶器和改变石墨模的形状，即可生产铜管、铜排等异型铜材，并可在同一机器上上产不同规格、品种的铜材，灵活机动，这是上引法的中最大特点。

上引法连铸工艺流程：原料通过加料机加入融化炉进行熔化、氧化、扒渣处理后，熔融的铜液经过一段时间的静置还原脱氧并达到一定的温度后，通过有CO气体保护的流槽经过渡腔（铜液在此进一步还原脱氧、清除渣质）,进而平稳的流入中频炉保温静置,铜液的温度由热电偶测量，温度值由仪表显示，温度控制在1150℃±10℃.连铸机固定于中频保温炉的上方，连铸机铜液在结晶器中快速结晶连续不断地生产出铜杆，最后经双头挠杆机等辅助设备装盘成产品。

⑴加料:原料一般用加料机加入，炉头多加、炉尾少加。

加冷料时要使铜料距炉顶及烟道口有一定距离，以保证燃料燃烧和炉气流动的顺畅.加料时要保证炉膛有足够高的温度，一般应达到1300℃以上，炉内应保证零压或微负压。

无氧铜杆生产工艺流程
无氧铜杆生产工艺流程包括铜原料准备、冶炼、连铸、轧制、拉拔和包装等几个主要步骤。

下面将详细介绍这些步骤。

首先，铜原料准备。

在无氧铜杆的生产中，一般采用高纯度电解铜作为原料。

原料铜应具备高纯度、低氧含量、低杂质含量等特点。

其次，冶炼。

将原料铜放入熔炉中，通过加热和熔融的方式将其变为液态铜。

熔炼过程中需要控制合金成分和温度，以确保得到所需的纯净铜。

接下来是连铸。

将液态铜注入连铸机，通过金属流动的方式将液态铜冷却并凝固成连续的铜坯。

连铸机的运行速度、喷淋水温度和冷却时间等因素都会影响铜坯的质量。

然后是轧制。

将铜坯放入轧机中进行轧制加工，将其变成所需的铜杆。

轧制是通过连续的冷加工过程，逐渐降低铜坯的截面积并增加其长度。

轧制过程中需要控制轧制力、轧制速度和轧制温度等参数，以确保铜杆的均匀性和质量。

接下来是拉拔。

将轧制成的铜杆放入拉拔机中进行拉拔加工。

拉拔是通过连续的冷加工过程，逐渐减小铜杆的截面积并增加其长度。

拉拔过程中需要控制拉拔力、拉拔速度和拉拔温度等参数，以确保铜杆的尺寸精度和表面质量。

最后是包装。

经过拉拔加工后的铜杆需要进行定尺切割和包装。

根据需求将铜杆切割成所需的长度，并进行包装，以便运输和储存。

以上就是无氧铜杆的生产工艺流程的简要介绍。

当然，实际的生产流程可能会因为设备和工艺的不同而有所差异，但总体上都是基于原料准备、冶炼、连铸、轧制、拉拔和包装这几个主要步骤完成的。

无氧铜杆生产工艺
无氧铜杆是一种高纯度的铜制品，广泛应用于电工、机械、船舶等行业。

下面将介绍无氧铜杆的生产工艺。

无氧铜杆的生产主要分为两个步骤：电解精炼和连铸。

首先是电解精炼。

原料铜经过清洗后，放入电解槽中，作为阴极。

阳极则是高纯度铜块，两者之间有隔离膜隔开。

通过电流的作用，阳极的铜以离子形式溶解到电解液中，并沉积在阴极上。

这个过程称为电解精炼。

在电解精炼的过程中，通过控制电流密度、温度和电解液的成分等参数，可以使铜的纯度达到99.99%以上。

经过电解精炼后，得到高纯度的铜块。

然后将高纯度的铜块放入连铸机中进行连铸。

连铸是指将液态金属铜注入到铸模中，通过冷却后，形成固态铜杆。

在连铸过程中，需要控制铜液的温度、注入速度和冷却方式等参数，以确保铜杆的质量。

连铸过程中，连铸机将铜液注入到连续链式铸坯机中，在连铸机内，旋转模具，使液态铜在模具中形成圆形截面的连续铜杆。

然后通过冷却水冷却，使铜液逐渐凝固，并拉出固态铜杆。

通过连续链式铸坯机，可以快速、连续地生产高质量的无氧铜杆。

最后，根据客户的需求，可以对无氧铜杆进行进一步的加工。

常见的加工方法有拉伸、切割、热处理等。

以上就是无氧铜杆的生产工艺。

通过电解精炼和连铸，可以生产出高纯度的无氧铜杆，广泛应用于各个行业。

同时，在生产过程中，需要严格控制各个参数，以确保产品的质量。

关于无氧铜和无氧铜为基体的铜合金材料技术介绍一、前言上海大学钢铁冶金实验室近几年来承担完成六项国家自然科学基金课题研究的基础上，开发了拥有自主知识产权的电磁脱氧和软接触电磁连铸技术，以国际领先的水平率先生产无氧铜和无氧铜为基体的铜合金材料。

为了加速科研成果的产业化，提高中国铜基材料的技术水平与国际竞争力。

由上海众鑫城建开发集团总公司、上海大学、专利自然人持股组建的有限公司上大众鑫科技发展有限公司正积极使具有自主知识产权的核心技术和关键技术尽快实现高水平的规模化生产。

此项专利技术和上大众鑫科技发展有限公司的发展计划引起了相关行业和科技创新基金等的极大兴趣，关注并愿意追加投资，加速开发无氧铜和无氧铜为基体的铜合金材料。

二、基础研究的主要技术特点连铸、凝固、电磁场在冶金和材料制备中的应用。

已完成项目有：a.现代电磁连铸技术理论基础——国家自然科学基金重点项目b.超导强磁场在共晶凝固中诱生增强纤维的研究——国家自然科学基金项目c.无弯月面电磁连铸技术基础研究——国家自然科学基金项目d.交流悬浮电磁铸造的基础研究——国家自然科学基金项目e.电磁场作用下，凝固生成复合工件的基础研究项目——国家自然科学基金项目f.水冷坩埚悬浮熔炼过程磁流体力学数值模拟及其应用——国家自然科学基金项目g.连铸电磁软接触结晶器技术及理论研究——国家自然科学基金项目h.铝方坯在线自控电磁铸造的研究——国家七五攻关项目i.超导强磁场作用下的金属凝固——上海市曙光计划项目j.高新材料制备技术—软接触结晶器电磁连铸技术研究——上海市重大科技项目k.液态金属中颗粒和纤维在电磁场中的分布及其应用研究——上海市科委重点项目l.软接触电磁连铸技术研究与应用——上海市科委重点项目三、应用专利技术进行工业性批量试验的结果目前利用国内企业现有大生产装备，分别在上海、江苏、浙江的国有、合资或民企进行本项目有技术的试生产，生产直径为φ160、φ180的无氧铜坯20吨。

无氧铜标识无氧铜标识是指无氧铜产品的标识。

在各种金属中，无氧铜是极为重要的一种，其用途极为广泛，因此有时候为了避免出现混淆，需要对无氧铜进行标识。

下面，我们将详细介绍无氧铜标识的使用、种类以及其重要性。

首先，无氧铜标识的使用无氧铜标识一般被用于标识无氧铜产品的质量、状态、种类、规格等信息。

在工业生产和研究中，无氧铜常常需要厂家进行标识，以保证其生产和使用的顺畅。

无氧铜标识的使用十分普遍，造成了一个大量的无氧铜标识产品的市场。

那么，无氧铜标识的种类有哪些呢？通常情况下，无氧铜标识有很多种，主要包括以下几种：1.产品名称标识这种标识一般是在无氧铜产品上标明该产品的名称，如“无氧铜镁芯电缆”、“无氧铜线”等等。

2.质量等级标识这种标识主要用于标明无氧铜产品的质量等级，如“1级”、“2级”等。

3.生产厂家标识这种标识主要用于标识无氧铜产品的生产厂家和生产日期，以便追溯和保障产品质量和安全性。

4.重量标识这种标识主要用于标示无氧铜产品的重量，以方便生产和销售。

无氧铜标识的种类有很多，想要对无氧铜产品进行标识，需要根据具体产品情况进行选择。

最后，无氧铜标识的重要性无氧铜标识的重要性是非常显著的，其主要表现在以下几个方面：1.产品识别无氧铜标识能够帮助用户识别产品的种类、质量等级、生产日期等信息，保障用户选择合适的产品，达到最好的使用效果。

2.产品质量保障无氧铜标识能够帮助用户追溯产品的生产和质量情况，及时解决产品质量问题和生产纠纷。

3.市场监督管理无氧铜标识对于市场监管工作也有十分重要的作用。

它可以帮助政府部门与消费者及时掌握市场的情况，从而更好地维护市场秩序。

总之，无氧铜标识对于无氧铜产品生产和使用有着至关重要的作用。

无论从产品认证、使用方便，还是从市场监管等方面来看，无氧铜标识的作用都是不可替代的。

国标无氧铜国标无氧铜是一种常见的铜合金材料，具有优异的导电性能和热传导性能，广泛应用于电子、电气、通信等领域。

本文将从材料特性、应用领域和制备工艺等方面介绍国标无氧铜。

一、材料特性国标无氧铜的主要特性是低氧含量和高纯度。

其氧含量在10ppm以下，纯度一般达到99.95%以上。

低氧含量可以有效提高铜的导电性能和加工性能，减少电阻和热损失。

高纯度则保证了材料的稳定性和可靠性。

国标无氧铜具有优异的导电性能，其电阻率约为0.0172Ω·mm²/m，是一种优良的导电材料。

同时，国标无氧铜还具有良好的热传导性能，可以快速传递热量，适用于高温、高功率的应用环境。

国标无氧铜还具有良好的可塑性和焊接性能，易于加工成各种形状的零件和线材，方便使用和安装。

它还具有一定的抗腐蚀性能，能够在一些恶劣环境中长时间稳定工作。

二、应用领域国标无氧铜广泛应用于电子、电气、通信等领域。

在电子领域，国标无氧铜常用于制造电子元器件、电子线路和半导体器件等，其优异的导电性能可以保证电子设备的高效运行。

在电气领域，国标无氧铜常用于制造电缆、绕组线和电机零件等。

由于其低电阻和低热损失，能够提高电气设备的效率和稳定性。

在通信领域，国标无氧铜常用于制造通信线缆、天线和连接器等，可以提供稳定的信号传输和良好的连接性能。

国标无氧铜还可以应用于航空航天、军工、化工等领域，满足高要求的导电和热传导需求。

三、制备工艺国标无氧铜的制备工艺主要包括电解精炼和铸造两个步骤。

电解精炼是将原料铜经过电解槽进行电解，去除杂质和氧化物，得到纯净的无氧铜。

该工艺可以有效降低氧含量，提高纯度。

铸造是指将电解精炼后的无氧铜熔化，倒入铸型中冷却凝固，得到所需形状的铜材料。

铸造工艺可以根据不同需求选择连续铸造、静态铸造等方法，制备不同形态的国标无氧铜材料。

除了传统的电解精炼和铸造工艺，还可以采用其他先进的制备技术，如粉末冶金、溶剂热法等，以获得更高纯度和更均匀的无氧铜材料。
