CAD制图标准规范

CAD制图标准规范CAD制图是现代工程设计中不可或缺的重要工具，它可以帮助工程师们快速、准确地完成设计工作。

然而，在CAD制图过程中，如果没有良好的标准规范，就会导致设计图纸混乱、不规范，影响设计质量和效率。

因此，制定并遵守CAD制图标准规范至关重要。

下面将介绍CAD制图的标准规范内容，以便工程师们在实际工作中参考和遵循。

1. 文件命名规范在CAD制图过程中，文件保存的命名规范非常重要。

建议按照项目名称、图纸名称、版本号等信息来命名文件，以便工程师们能够轻松地找到需要的图纸文件，并确保文件命名的唯一性。

2. 图纸布局与比例CAD制图中的图纸布局和比例是设计工作的基础。

通常情况下，图纸应该包括四个标准视图（主视图、左视图、前视图、顶视图）以及必要的剖面、放大和详图等内容。

同时，需要保持图纸的比例一致，以确保设计的准确性和一致性。

3. 尺寸标注规范在CAD制图中，尺寸标注是设计图纸中不可或缺的一部分。

尺寸标注应该清晰、准确，符合设计要求。

标注的文字大小、字体与箭头的大小应根据图纸比例和要求进行合理的选择，以便工程师们能够准确理解设计意图。

4. 图层管理规范图层管理在CAD制图中扮演着重要的角色。

工程师们应该根据图纸的不同内容和功能来设定不同的图层，并确保图层的命名规范、颜色和线型等属性设定合理，以便于后续的修改和编辑。

5. 符号与标准零件规范在CAD制图中，符号与标准零件的使用是设计的基础。

工程师们应该根据相关的标准规范来选择和使用符号与标准零件，以确保设计的准确性和符合度。

通过以上内容的介绍，希望工程师们能够重视CAD制图的标准规范，不断提高自身的制图水平和专业素养，以提高工程设计的质量和效率。

只有严格遵守CAD制图标准规范，才能够更好地完成设计任务，为工程建设的顺利进行提供保障。

CAD制图标准规范是工程设计工作中的基础和保障，希望工程师们能够切实遵守和落实。

cad绘图规范CAD绘图规范是为了保证CAD绘图的质量、规范性和一致性，提高绘图效率和沟通准确性而制定的一系列规定和标准。

以下是一些常见的CAD绘图规范：1.图纸布局规范：(1)图框要完整、清晰，标注图名、比例尺、图号、日期、制图人等信息。

(2)图纸布局要合理，要考虑到视觉效果和工程需求，确保绘图内容清晰易读。

(3)绘图要按照标准页面尺寸进行设置，保证图纸的一致性和易于存储和打印。

2.线型规范：(1)线型要使用标准的CAD线型，如实线、虚线、点线等，确保线条的清晰可辨。

(2)不同线型要有明确的用途，例如实线表示实体物体，虚线表示辅助线等。

(3)线型的粗细要根据绘图比例和工程要求进行调整，以满足可读性和美观性的要求。

3.标注规范：(1)图纸的标注要准确、清晰，标注内容要与图形相对应，方便读者的理解。

(2)标注的字体和大小要统一，一般使用等宽字体，如宋体、楷体等。

(3)标注要考虑到图形的比例尺和可读性，标注的文字大小要适中，不宜过小或过大。

4.图形规范：(1)图形元素要符合几何要求，如直线要直、曲线要光滑等。

(2)图形的比例要正确，尺寸要精确，尽量避免模糊或重叠的情况。

(3)图形要有明确的层次结构，通过使用不同的图层进行分类和管理。

5.文件命名规范：(1)CAD文件的命名要具有一定的规范性和描述性，能够清楚地表达文件的内容。

(2)文件名一般包括项目名称、文件类型和版本信息，例如：“项目名称_图纸名称_V1”。

(3)文件命名要简明扼要，避免使用过长或繁琐的文件名。

6.图纸版本控制：(1)为了方便管理和维护绘图文件，每个版本的图纸要进行明确的标识和记录。

(2)每次修改图纸内容时，要及时更新图纸的版本号，同时记录修改的内容和日期。

(3)图纸版本的更新和分发要统一管理，确保各个相关人员使用的是最新版本的图纸。

以上是CAD绘图规范的一些基本要求，不同的行业和项目还可能有特定的规范和要求。

遵守规范，能够提高CAD绘图的质量和效率，减少误解和错误，提高工作效率和合作性。

cad制图规范CAD制图规范是指在使用计算机辅助设计软件进行制图时应遵守的标准和要求。

遵守制图规范可以提高绘图效率、保证图纸质量、减少错误。

下面介绍一些常见的CAD制图规范和要求。

1. 图纸设置1.1 最常用的图纸尺寸是A4（210mm×297mm），在图纸边界留出2cm的空白区域。

1.2 图纸比例一般选择1:1，特殊情况下比例可以根据实际需要进行调整。

1.3 图纸应设置标准的标题栏，包括项目名称、图号、版本号、作者、日期等信息。

2. 绘图要求2.1 绘图界限应根据需要合理设置，不应过度拖长图纸。

2.2 绘图时应使用图层，根据不同元素的属性设置不同的图层，如实线、虚线、填充等。

2.3 绘图时应使用标准字体，如宋体、仿宋等，字体大小应根据需要合理调整。

2.4 绘图时要注意元素的对齐和对称，如线条、文字等要在合适位置对齐。

3. 绘图内容3.1 绘图内容应简洁明了，不要过度细节化，只保留必要的信息。

3.2 绘图应符合工程规范和标准，如符合国家标准、行业标准等。

3.3 绘图中的文字应能清晰辨认，字体大小应适中，且与图纸比例协调。

3.4 绘图中的图形应准确无误，要确保各线段和角度精确。

4. 图块和图例4.1 图块是一种可以重复使用的图形元素，可以提高绘图效率。

在制图时应尽量使用图块。

4.2 图例是一种用于解释图纸中符号或图形含义的说明，应清晰明了，符合工程规范要求。

5. 标注和尺寸5.1 绘图时应标注出关键尺寸，如长度、宽度、半径等，以确保图纸上的尺寸是准确可靠的。

5.2 尺寸标注应符合工程规范，标注线不应与几何图形重合，标注文字应清晰易读。

5.3 标注箭头应指向被标注要素，以便于理解图纸中各个元素之间的关系。

以上是关于CAD制图规范的一些基本要求，具体规范可以根据不同行业和工程要求进行调整和补充。

遵守这些规范可以提高CAD制图的质量和效率，减少错误和疏漏，保障设计的准确性和可靠性。

制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。

2．打印图纸按比例出图。

3．图面布置应力求紧凑有序、清晰、整洁、美观。

4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。

6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。

7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。

图纸的表达应规范、标准、统一，图面清晰，整洁、美观。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。

2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。

三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注　尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。

（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等，　字高一般为5mm 。

（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。

2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。

3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

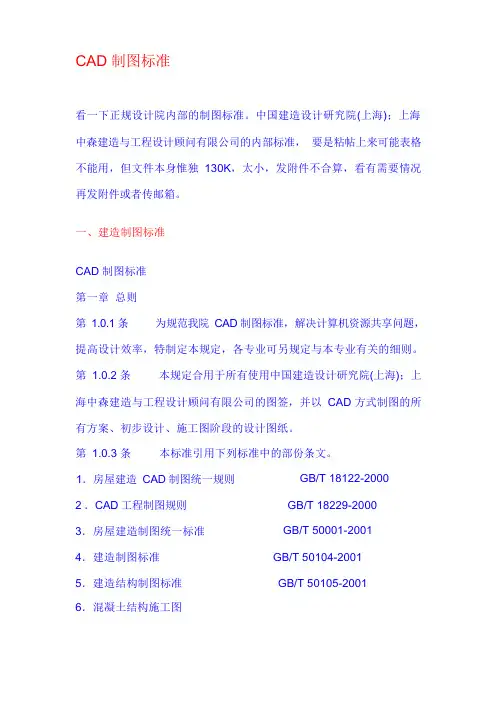

CAD 制图标准看一下正规设计院内部的制图标准。

中国建造设计研究院(上海)；上海中森建造与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身惟独130K，太小，发附件不合算，看有需要情况再发附件或者传邮箱。

一、建造制图标准CAD 制图标准第一章总则第1.0.1 条为规范我院CAD 制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2 条本规定合用于所有使用中国建造设计研究院(上海)；上海中森建造与工程设计顾问有限公司的图签，并以CAD 方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第 1.0.3 条本标准引用下列标准中的部份条文。

1．房屋建造CAD 制图统一规则2 ．CAD 工程制图规则3．房屋建造制图统一标准4．建造制图标准5．建造结构制图标准6．混凝土结构施工图GB/T 18122-2000 GB/T 18229-2000 GB/T 50001-2001 GB/T 50104-2001GB/T 50105-2001平面表示方法制图规则和构造详图7．给水排水制图标准8．采暖通风与空气调节制图标准9．电气制图10．住宅弱电设计标准图11．住宅建造信息通讯设计安装图03G101-1GB/T 50106-2001GB/T 50114-2001 GB4728.1-85DBJT08-97-2002DBJT08-96-2002第二章基本设置要求第2.0.1 条图框图框采用竖版形式。

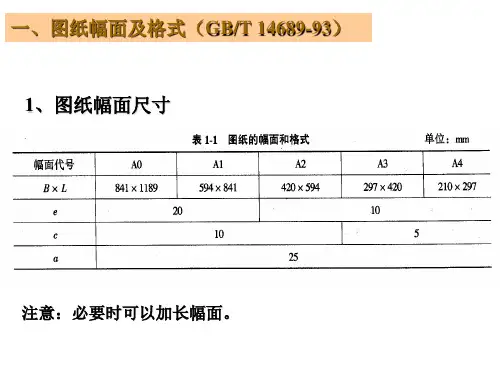

1．图幅与格式幅面代号A0 A1 A2 A3 A4宽度╳ 长度841 ╳ 1189 594 ╳ 841 420 ╳594 297╳420 210╳297图框边距C 10 5A0 以及A1 图框允许加长，但必须按基本幅面的长边(L)成1/4 倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每一个工程图纸目录和修改通知单采用A4，其余应尽量采用A1 图幅。

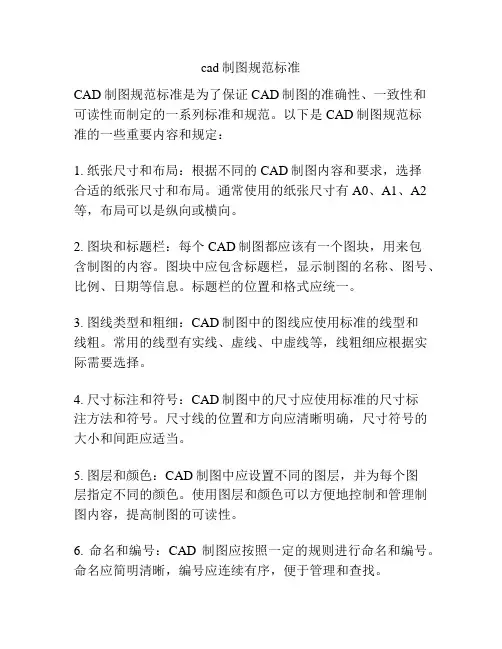

cad制图规范标准CAD制图规范标准是为了保证CAD制图的准确性、一致性和可读性而制定的一系列标准和规范。

以下是CAD制图规范标准的一些重要内容和规定：1. 纸张尺寸和布局：根据不同的CAD制图内容和要求，选择合适的纸张尺寸和布局。

通常使用的纸张尺寸有A0、A1、A2等，布局可以是纵向或横向。

2. 图块和标题栏：每个CAD制图都应该有一个图块，用来包含制图的内容。

图块中应包含标题栏，显示制图的名称、图号、比例、日期等信息。

标题栏的位置和格式应统一。

3. 图线类型和粗细：CAD制图中的图线应使用标准的线型和线粗。

常用的线型有实线、虚线、中虚线等，线粗细应根据实际需要选择。

4. 尺寸标注和符号：CAD制图中的尺寸应使用标准的尺寸标注方法和符号。

尺寸线的位置和方向应清晰明确，尺寸符号的大小和间距应适当。

5. 图层和颜色：CAD制图中应设置不同的图层，并为每个图层指定不同的颜色。

使用图层和颜色可以方便地控制和管理制图内容，提高制图的可读性。

6. 命名和编号：CAD制图应按照一定的规则进行命名和编号。

命名应简明清晰，编号应连续有序，便于管理和查找。

7. 比例和单位：CAD制图应使用统一的比例尺和单位。

比例尺表示绘图的放大或缩小比例，单位表示绘图的长度、面积、重量等度量单位。

8. 装订和归档：CAD制图完成后应进行装订和归档，以确保制图的保存和保密。

装订可以使用钉子、线圈等方式，归档应按照一定的分类和编号规则进行。

以上是CAD制图规范标准的一些主要内容和规定。

通过遵守这些标准和规范，可以有效地提高CAD制图的质量和效率，减少错误和混乱，提高团队协作和沟通的效果，促进工程项目的顺利进行。

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

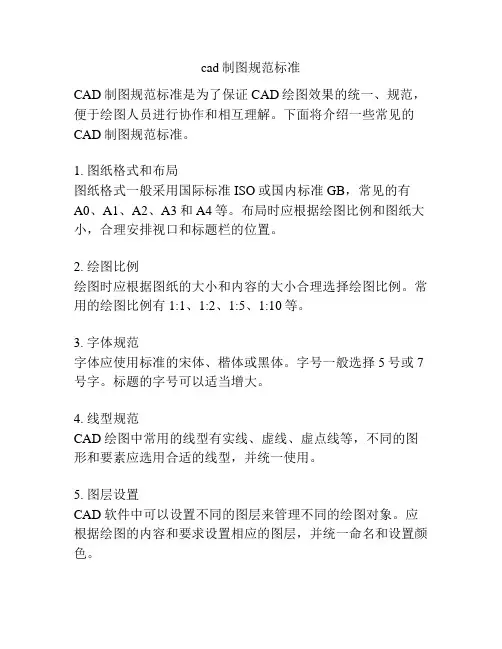

cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。

下面将介绍一些常见的CAD制图规范标准。

1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。

布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。

2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。

常用的绘图比例有1:1、1:2、1:5、1:10等。

3. 字体规范字体应使用标准的宋体、楷体或黑体。

字号一般选择5号或7号字。

标题的字号可以适当增大。

4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。

5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。

应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。

6. 标注规范标注应准确明确，字体清晰可读。

标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。

7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。

8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。

比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。

9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。

10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。

综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。

在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。

同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。

CAD制图标准规范关键信息项：1、绘图单位及精度单位：＿___________________________精度：＿___________________________2、图层设置规范图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体及标注样式字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________ 4、图框及标题栏图框格式：＿___________________________标题栏内容：＿___________________________5、图形比例常用比例：＿___________________________特殊比例处理方式：＿___________________________6、打印输出设置纸张尺寸：＿___________________________打印质量：＿___________________________打印颜色：＿___________________________11 绘图单位及精度111 绘图单位应统一设置为具体单位，例如毫米（mm）。

112 绘图精度应根据具体项目要求确定，一般情况下，长度精度设置为小数点后X位，角度精度设置为小数点后X位。

12 图层设置规范121 图层名称应具有明确的含义，便于识别和管理，例如“轮廓线层”“中心线层”“标注层”等。

122 每个图层应设置特定的颜色，颜色选择应符合行业标准或项目约定，避免颜色过于相似导致混淆。

CAD制图标准规范一、引言CAD制图是现代工程设计中不可或缺的一项技术，它能大大提高设计效率和质量。

为了确保CAD制图的准确性和一致性，制定制图标准规范是必要的。

本文将介绍CAD制图标准规范的基本原则和具体要求。

二、基本原则1. 一致性：CAD制图标准规范应确保图纸在不同的环境中具有相同的表现形式，以便于不同人员的交流和理解。

2. 可读性：图纸应具备良好的可读性，包括清晰的字体、符号的准确性和标注的清晰度等。

3. 简洁性：图纸应尽量简洁明了，避免冗余的信息和复杂的图形。

三、CAD制图标准规范的要求1. 绘图单位：根据具体需求确定绘图单位，包括英制和公制两种，同时应在图纸上清晰标注单位。

2. 图纸布局：图纸的布局应合理，包括标题栏、比例尺、图框、边框等，确保图纸整体美观且易于操作。

3. 图层管理：合理使用图层，确保图层分明，不同元素分别放置在不同的图层上，并遵循命名规范。

4. 字体和文字：选择适合的字体，并确保文字清晰可辨，统一使用字高和字宽，标注文字应与图形相对应。

5. 尺寸标注：尺寸标注应准确表达设计意图，包括尺寸箭头的位置、标注线的长度等细节要求。

6. 符号和标记：选择合适的符号和标记，确保符号的一致性和准确性，避免难以理解或产生歧义。

7. 图形绘制：图形应准确无误，包括线型、线宽、实体填充等细节，确保图形清晰可辨。

8. 图纸编号和版本控制：每个图纸应有唯一的编号，并按照版本进行管理，确保制图的正确性和追溯性。

9. 文件保存和传递：图纸应以标准格式进行保存和传递，确保图纸的稳定性和兼容性。

四、总结CAD制图标准规范对于保证制图质量和效率非常重要。

准确遵守制图标准规范可以提高图纸的一致性和可读性，方便设计人员之间的交流和理解。

合理的图纸布局、图层管理、字体和文字、尺寸标注、符号和标记、图形绘制等方面的要求都是确保制图准确性和规范性的重要环节。

因此，制图人员应深入了解和掌握CAD制图标准规范，并在实践中不断总结提高，以确保CAD制图的质量和效率。

CAD制图标准参考在当今的工程和设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。

然而，要确保 CAD 图纸的准确性、规范性和可读性，遵循一定的制图标准是至关重要的。

这些标准不仅有助于提高工作效率，减少误解和错误，还能方便不同团队之间的交流与协作。

接下来，让我们详细了解一下 CAD 制图的一些关键标准。

一、图层管理图层就像是图纸的不同“页面”，用于分类和管理不同类型的图形元素。

合理的图层设置可以使图纸更加清晰、易于编辑和打印。

1、图层命名应采用简洁明了且具有描述性的名称，例如“轮廓线”“中心线”“标注线”等，以便于识别和区分。

2、图层颜色为每个图层分配特定的颜色，以增强图形的可读性。

通常，轮廓线使用黑色，中心线使用红色，尺寸标注使用绿色等。

但颜色的选择也要考虑到打印效果和视觉差异。

3、图层线型根据图形元素的性质选择合适的线型，如实线、虚线、点划线等。

例如，轮廓线为实线，隐藏线为虚线。

4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。

二、图形绘制1、线条线条应粗细均匀、光滑连续，避免出现断点或毛刺。

直线应保持笔直，曲线应流畅自然。

2、尺寸标注尺寸标注应清晰准确，符合国家标准和行业规范。

标注的文字大小、箭头样式、尺寸线间距等都应统一。

3、文字使用统一的字体和字号，文字的高度和宽度比例要协调。

文字应清晰易读，避免使用过于花哨或难以辨认的字体。

4、图案填充在需要表示特定区域的材质或剖面时，应使用合适的图案填充。

填充的比例和角度要适当，以确保清晰表达意图。

三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点，选择最能清晰表达其形状和尺寸的视图组合。

2、视图比例视图的比例应根据实际需要选择，确保图形能够在图纸上合理布局，同时又能准确反映物体的尺寸关系。

3、剖视和局部视图对于内部结构复杂的物体，可以使用剖视和局部视图来展示细节。

剖切线的位置和标注要清晰准确。

CAD标准制图规范CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色 0.1mm 6号紫色 0.1-0.13mm2号黄色 0.1-0.13mm 7号白色 0.1-0.13mm 3号绿色 0.1-0.13mm 8.9号灰色 0.05-0.1mm 4号浅兰色 0.15-0.18mm 10号红色 0.6-1mm 5号深兰色 0.3-0.4mm10号特粗线： 1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1. m: ø12mm(在A0、A1、A2、图纸)2. m: ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5. B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m: ø12mm(在A0、A1、A2图纸)2．m: ø10mm(在A3、A4图纸)3．A1-A4：字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4．B-01--B-04：字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5．箭头为视图方向。

CAD制图规范与标准CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和制图的技术。

在进行CAD制图时，遵守一定的规范和标准非常重要，这有助于提高制图的质量、减少错误并提高工作效率。

本文将介绍一些常用的CAD制图规范和标准，帮助读者更好地使用CAD软件。

1. 图纸布局在进行CAD制图时，良好的图纸布局可以让信息更清晰，便于阅读和理解。

通常，图纸的标题位置应在图纸的右下角，包括图名、比例、绘图者姓名等信息。

此外，图纸中的主要视图（如平面图、正视图、剖视图等）应在图纸的中央位置，并按照一定的规则排列，便于查找和比较。

2. 图纸尺寸与比例图纸的尺寸和比例是CAD制图的重要方面。

通常，图纸的标准尺寸有A0、A1、A2、A3和A4等。

选取合适的图纸尺寸可以使信息布局更合理，并方便后续的制图工作。

同时，制图时需要选择适当的比例，如1:1、1:2、1:5等，以便绘制出相应大小的图纸。

3. 图层与线型图层和线型的设置是CAD制图中的关键。

通过合理设置图层，可以将不同类型的图元分层显示，方便后续的编辑和管理。

同时，使用合适的线型可以使图纸更具表现力和美观性。

常见的线型有实线、虚线、点线等，可以根据需要进行选择和调整。

4. 尺寸标注与注释尺寸标注和注释在CAD制图中起到重要的作用。

尺寸标注可以清晰地表示图形的大小和位置，帮助读者准确理解绘图意图。

在进行尺寸标注时，应选择合适的标注样式，并遵守一定的标注规则，如箭头方向、字体大小等。

另外，注释的添加可以进一步说明图纸中的特定信息，如材料、工序等，提高图纸的完整性和可读性。

5. 图形符号与图例在CAD制图中，图形符号和图例的正确使用非常重要。

图形符号可以代表特定的元素或功能，如电气符号、水暖符号等，方便读者理解图纸所表示的内容。

图例则是对图纸中使用的符号、颜色、线型等进行解释和说明，使读者能够更快地了解图纸的含义和用途。

6. 文件命名与存储良好的文件命名和存储习惯可以提高CAD制图的整体管理效率。

CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。

清楚正确，尺寸大小协调一致。

当三者并列书写时，汉字字高略高于字符和数字。

2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。

大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。

轴线：轴线由定位线和定位轴线标记组成。

定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。

3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。

CAD正确制图规范CAD制图规范基本要求1. 所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A. 图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

B. 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2. 每张图纸须编制图名、图号、比例、时间。

3. 打印图纸按需要、比例出图。

常用制图方式>>>>一、常用比例1:1，1:2，1:3，1:4，1:5，1:6 ，1:101:15，1:20，1:25，1:30，1:40，1:50，1:60，1:801:100，1:150，1:200，1:250，1:300，1:400，1:500>>>>二、线型1. 粗实线：0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）。

2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2. 中实线：0.15-0.18mm1) 平、剖面图中被剖切的次要建筑构造的轮廓线。

2) 室内外平顶、立、剖面图中建筑构配件的轮廓线。

3) 建筑装饰构造详图及构配件详图中一般轮廓线。

3. 细实线：0.1mm填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4. 细虚线：0.1-0.13mm1) 室内平面、顶面图中未剖切到的主要轮廓线。

2) 建筑构造及建筑装饰构配件不可见的轮廓线。

3) 拟扩建的建筑轮廓线。

4) 外开门立面图开门表示方式。

5. 细点划线：0.1-0.13mm中心线、对称线、定位轴线。

6. 细折断线：0.1-0.13mm不需画全的断开界线。

>>>>三、打印出图笔号1-10号线宽设置10号特粗线：1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线>>>>四、剖切索引符号1. m：ø12mm(在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3. 特粗线到索引线为剖视方向4. A：字高5mm(在A0、A1、A2、图纸) 字高4mm(在A3、A4图纸)5. B-01：字高3mm(在A0、A1、A2、图纸) 字高2.5mm(在A3、A4图纸)6. A为索引图号，B-01为索引图纸号，B-01为“ ”表示索引在本图>>>>五、平、立面索引符号1. m：ø12mm(在A0、A1、A2、图纸)2. m：ø10mm(在A3、A4图纸)3. A1-A4：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4. B-01--B-04：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸)5. 箭头为视图方向>>>>六、大样图索引大样引出框1. m：ø12mm(在A0、A1、A2图纸)2. m：ø12mm(在A3、A4图纸)3. A：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸)4. B-01：字高2.5mm(在A0、A1、A2图纸) 字高2mm(在A3、A4图纸) >>>>七、图标1. 图名：字高7mm(在A0、A1、A2图纸) 字高5mm(在A3、A4图纸)2. 比例及英文图名：字高4mm(在A0、A1、A2图纸) 字高3mm(在A3、A4图纸）>>>>八、文字注释1. 引出线为箭头或点，引出线为统一体，由标注命令引线制作。

施工图制图规范CAD制图规范一此规范主要是针对最终详细施工图的绘制人员提出的一些具体要求。

一、基本要求1、所有设计输出的图纸都要配备图纸封皮、图纸说明、图纸目录。

a、图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

b、图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位等。

c、图纸目录是整套图纸的索引，必须标明：序号、图名、图号2、每张图纸须编制图名、图号、比例、时间。

3、打印图纸按需要，比例出图。

二、常用制图方式（一）制图比例常用制图比例统一规范为：1 : 100（二）线型1、粗实线：0.3mma、平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）b、室内外立面图的轮廓。

c、建筑装饰构造详图的建筑物表面线。

2、中实线：0.15-0.18mma、平、剖面图中被剖切的次要建筑构造的轮廓线。

b、室内外平顶、立、剖面图中建筑构配件的轮廓线。

c、建筑装饰构造详图及构配件详图中一般轮廓线。

3、细实线：0.1mma、填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4、细虚线：0.1-0.13mma、室内平面、顶面图中未剖切到的主要轮廓线。

b、建筑构造及建筑装饰构配件不可见的轮廓线。

c、拟扩建的建筑轮廓线。

d、外开门立面图开门表示方式。

5、细点划线：0.1-0.13mma、中心线、对称线、定位轴线。

6、细折断线：0.1-0.13mma、不需画全的断开界线。

（三）线条分色制图时将墙体、家具、填充线、文字、分格线等线条颜色区分，便于在电脑显示时一目了然。

三、图纸排列顺序（1）★封面→（2）★施工总说明→（3）★图纸目录与工程概况→（4）★工程项目明细表→（5）★原始平面图→（6）★原平面拆改图→（7）★设计平面布置图→（8）★设计地面材质图→（9）★设计天花布置图→（10）★电位图→（11）★立面图→（12）★详图CAD制图规范二此规范主要是针对3D效果图制作人员提供CAD草图提出的一些具体要求。
