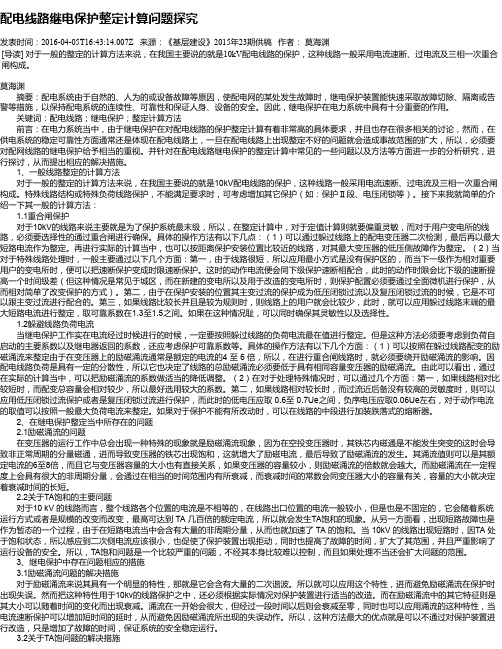

配电线路继电保护整定计算问题探究发表时间：2016-04-05T16:43:14.007Z 来源：《基层建设》2015年23期供稿作者：莫海渊[导读] 对于一般的整定的计算方法来说，在我国主要说的就是10kV配电线路的保护，这种线路一般采用电流速断、过电流及三相一次重合闸构成。
莫海渊摘要：配电系统由于自然的、人为的或设备故障等原因，使配电网的某处发生故障时，继电保护装置能快速采取故障切除、隔离或告警等措施，以保持配电系统的连续性、可靠性和保证人身、设备的安全。
因此，继电保护在电力系统中具有十分重要的作用。
关键词：配电线路；继电保护；整定计算方法前言：在电力系统当中，由于继电保护在对配电线路的保护整定计算有着非常高的具体要求，并且也存在很多相关的讨论，然而，在供电系统的稳定可靠性方面通常还是体现在配电线路上，一旦在配电线路上出现整定不好的问题就会造成事故范围的扩大，所以，必须要对配网线路的继电保护给予相当的重视。
并针对在配电线路继电保护的整定计算中常见的一些问题以及方法等方面进一步的分析研究，进行探讨，从而提出相应的解决措施。
1、一般线路整定的计算方法对于一般的整定的计算方法来说，在我国主要说的就是10kV配电线路的保护，这种线路一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护（如：保护Ⅱ段、电压闭锁等）。
接下来我就简单的介绍一下其一般的计算方法：1.1重合闸保护对于10kV的线路来说主要就是为了保护系统最末级，所以，在整定计算中，对于定值计算则就要偏重灵敏，而对于用户变电所的线路，必须要选择性的通过重合闸进行确保。
具体的操作方法有以下几点：（1）可以通过躲过线路上的配电变压器二次检测，最后再以最大短路电流作为整定。
再进行实际的计算当中，也可以按距离保护安装位置比较近的线路，对其最大变压器的低压侧故障作为整定。
（2）当对于特殊线路处理时，一般主要通过以下几个方面：第一，由于线路很短，所以应用最小方式是没有保护区的，而当下一级作为相对重要用户的变电所时，便可以把速断保护变成时限速断保护。
继电保护整定计算方法的探究及改善措施在电力系统实际运行中，由自然因素、人为因素和设备故障引起的事故不断增多，不仅干扰电网正常运行，而且导致配电网频繁断开，造成区域性停电，甚至造成重大事故。
本文将对目前继电保护整定计算方法中存在的问题进行分析和探讨，研究这一问题的改进措施。
标签：继电保护;整定计算方法;探究及改善措施1 继电保护整定计算方法的介绍为了保证电力系统继电保护装置的安全可靠运行，设计者必须考虑继电保护装置的制造工艺、机械部件设计、安全运行、整定计算和全面维护等方面的问题。
其中，准确使用继电保护整定计算可以保证继电保护装置的稳定运行，具有极其重要的作用和意义。
近年来，我国电网规模不断扩大，继电保护整定计算方法从手工计算方法转变为计算机计算方法。
这种变化在一定程度上适应了大数据时代的发展趋势，解决了计算中的时间延迟、工作量大、计算精度高等问题。
在电力系统中，继电保护整定计算是一项综合性的计算工作。
它要求相关的计算器准确地了解继电保护整定计算的基本原理，熟练掌握电网运行的具体特点。
在实际继电保护整定计算中，首先要考虑的是电力系统的运行结构和运行要求。
其次，必须制定科学有效的整定计算方案。
常规分量法和相分量法在电力系统整定计算中有着广泛的应用。
在此基础上，从整定计算的原理出发，提出了实用的计算方法。
例如，采用相分量法和序列分量法计算相关电量，继而根据故障电量计算继电保护整定值。
2 继电保护整定计算方法存在的问题2.1 无法找到对电力系统最不利的运行方式在计算继电保护整定值时，为了计算其动作值和校验灵敏度，工作人员必须首先找出电力系統最不利的运行方式。
在计算继电保护动作值的过程中，若要找出电力系统最不利的运行方式，就需要轮流断开与电路相关联的母线上的继电器。
而且，折断线的数目通常是一到两次。
在检查继电保护灵敏度时，为了找到电力系统的最小运行模式，只需轮流中断与电路相关联的母线上的继电保护。
然而，某些情况下这两种轮流开断的方式都无法确切地找到对电力系统最不利的运行方式。

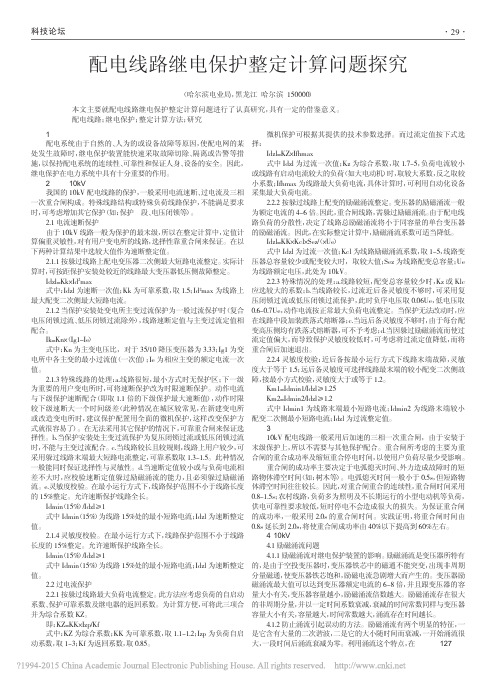

科技论坛配电线路继电保护整定计算问题探究于吉吉（哈尔滨电业局，黑龙江哈尔滨150000）1概述配电系统由于自然的、人为的或设备故障等原因，使配电网的某处发生故障时，继电保护装置能快速采取故障切除、隔离或告警等措施，以保持配电系统的连续性、可靠性和保证人身、设备的安全。
因此，继电保护在电力系统中具有十分重要的作用。
2常规10kV 线路整定计算方案我国的10kV 配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护（如：保护Ⅱ段、电压闭锁等）。
2.1电流速断保护由于10kV 线路一般为保护的最末级，所以在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
在以下两种计算结果中选较大值作为速断整定值。
2.1.1按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
Idzl=Kk ×Id 2max 式中：Idzl 为速断一次值；Kk 为可靠系数，取1.5；Id 2max 为线路上最大配变二次侧最大短路电流。
2.1.2当保护安装处变电所主变过流保护为一般过流保护时（复合电压闭锁过流、低压闭锁过流除外），线路速断定值与主变过流定值相配合。
Ik=Kn ×（Ig1-Ie ）式中：Kn 为主变电压比，对于35/10降压变压器为3.33；Ig1为变电所中各主变的最小过流值（一次值）；Ie 为相应主变的额定电流一次值。
2.1.3特殊线路的处理：a.线路很短，最小方式时无保护区；下一级为重要的用户变电所时，可将速断保护改为时限速断保护。
动作电流与下级保护速断配合（即取1.1倍的下级保护最大速断值），动作时限较下级速断大一个时间级差（此种情况在城区较常见，在新建变电所或改造变电所时，建议保护配置用全面的微机保护，这样改变保护方式就很容易了）。
在无法采用其它保护的情况下，可靠重合闸来保证选择性。
电力科技 继电保护整定计算方法存在的问题与解决对策赵倩雯（国网江苏省电力有限公司常州供电分公司，江苏 常州 213000）摘要：电力系统在实际运行当中，受到各项因素的影响而引起的故障日渐增多，不仅影响着电网的正常运行，还易造成区域断电事故。
继电保护整定计算方法当前应用比较广泛，但在其震荡状态没有全方位涉及，以及开路电压计算方法等实际操作中却经常会遇到一些阻碍性因素。
对此，这就应全面分析其计算方法中存在的各项问题，提出针对性的解决对策。
关键词：继电保护；整定计算方法；问题；解决对策在电网运行中，要想保证其安全性，不仅要有良好的继电保护装置，还要特别注意其中的整定计算问题。
由于继电保护之中相应定值的计算极为复杂，虽然一直以来都在不断改进，但依然存在一定局限，也暴露出来了一些问题。
倘若不及时进行处理分析，势必会给最终的计算结果带来一定影响，所以全面分析和解决整定计算方法中存在的问题就成为了当前一项极为重要的工作。
1 继电保护整定计算概述在当前电网当中，继电保护装置是极为重要的一部分内容，其保护方法众多，但都具有极为显著的固定化特性，极有可能和继电保护整定不相符合。
因此为了确保整定不受影响，就要根据整定计算原则，在离线计算整定值之后得到相应的保护方法[1]。
由于其整定计算具有一定整体性，所以必须明确继电保护的具体要求和原理。
同时不但要重点权衡电网的实际运行结构和具体要求，还要编制出可行性的整定原则。
一般常见的计算模式主要是相分量法与序分量法，实际计算时先将电气量计算出来，再把故障电气量作为基础计算整定值。
2 存在的问题与解决对策2.1 断相口开路电压计算实际进行整定计算时，由于过于重视整个运行线路在非全相运行并且有明显震荡下的电压和电流计算，从而使得开路电压在实际计算中产生了极大计算量。
出现这种问题的主要原因就在于，发电机其等值电势和阻抗参数的计算必须以暂态稳定的方式实现；同时，它们还会在整个系统网络结构的变化之下产生改变，所以实际计算时都必须对上述各项参数进行重新计算，加大了计算量[2]。

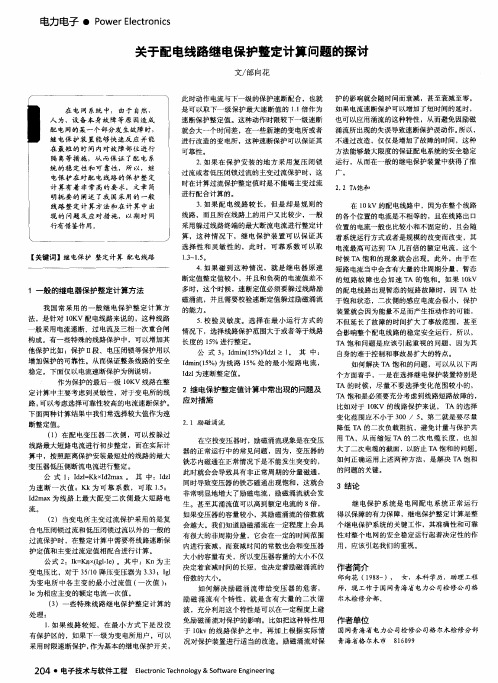

关于电网继电保护整定值计算问题的探讨摘要：继电保护是电网系统重要的安全措施之一。
电网继电保护所处理的数据既来源于电网系统又是为电网系统服务，因此必须充分考虑到定值计算和管理与电网系统的关系。
针对电网继电保护的复杂性，定值计算的多样性，需要构建清晰的、合理的系统结构才能有效表达。
基于此，本文概述了电网继电保护定值计算，阐述了电网系统中继电保护整定值计算问题的原因，对电网系统继电保护整定值计算问题的解决措施进行了探讨分析，旨在保障电网系统的安全运行。
关键词：电网继电保护；整定值计算；问题；原因；解决措施继电保护装置对电网安全、稳定运行起着至关重要的作用，随着我国电网规模的不断扩大，电网结构稳定问题变得更加复杂和电网系统稳定问题日益突出。
而继电保护整定计算不仅是有效保障电网安全运行的基础前提，也是继电保护装置及时消除障碍以避免发生恶性事故的有效保证，以下就电网继电保护整定值计算问题进行探讨分析。
一、电网继电保护定值计算的概述电网继电保护定值计算是指电网系统发生一定的变化之后，其系统中的各个线路的继电保护定值都能适应这种变化，可以看出继电保护定值的计算以及相关的管理之中的自适应理论以及相关技术的主要特点有：继电保护定值的计算既不同于各种专家的系统，也不同于那些传统的自适应保护系统，主要是通过离线的计算以及相关的管理，以此来维持整个电网系统的完整性；其主要的目的是为了保证整个电网所有的继电保护元件定值的准确性以及完整性，使其能够很好的适应现阶段随着电网系统网络的不断发展而造成的保护定值的变更。
电网系统中继电保护整定值的计算方法主要有：（1）电流速断保护。
按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。
当保护安装处变电所主变过流保护为一般过流保护时，线路速断定值与主变过流定值相配合。
（2）过电流保护。
按躲过线路最大负荷电流整定。
此方法应考虑负荷的自启动系数、保护可靠系数及继电器的返回系数。

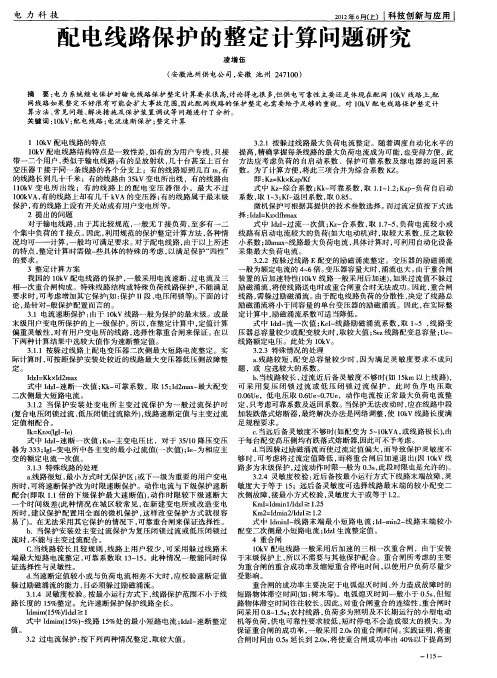

配电线路继电保护整定计算问题探究摘要:随着经济飞速发展,当前用电需求呈现快速增长的态势,给线路带来较大负荷,同时由于其他各种原因,导致配电网容易发生故障,不但给生成生活带来不便和损失,而且也会导致设备损毁,甚至危及人身安全。
使用继电器保护对于解决上述问题具有重要作用。
本文主要研究了常规10kv配电线路整定计算方案,具有一定的理论和实践价值。
关键词:10kv;配电线路;继电保护;整定计算方法中图分类号:tm77文献标识码:a文章编号:1009-0118(2012)09-0277-01一、前言伴随我国经济迅速发展,人们对用电量的需求呈现逐渐扩大态势,导致线路负载严重,同时由于自然的、人为的或设备故障等原因,导致配电网在配送电力的时候,极易发生故障,如果对配电线路缺乏有效保护,则在发生故障的时候,很容易导致设备的损坏,甚至危及人身安全,而继电保护装置则会在配电网的某处发生故障时,快速切除、隔离故障,或采取告警等措施,从而达到对线路或人身安全的保护作用,因此,继电保护装置具有十分重要的作用。
二、常规10kv线路整定计算方案当前,我国大部分地区配电压都采取的是10kv低高压传输,对10kv 配电线路的保护,当前常采用的方法有三种,电流速断、过电流及三相一次重合闸。
对于线路结构或者负荷比较特殊的配电线路来说,还可考虑增加其它保护(如:保护ⅱ段、电压闭锁等)。
(一)电流速断保护对10kv线路进行整定计算的时候,定值计算偏重灵敏性,选择性靠重合闸来保证,常选择较大值作为速断整定值。
1、在计算整定值的时候,故障整定可选择距离安装处比较接近的线路最大变压器低压侧。
则计算公式如下:式中:kn表示的是主变电压比,各主变的最小过流值(一次值)ie为相应主变的额定电流一次值。
3、对特殊线路的处理,可用限速断保护来代替速断保护。
下级保护最大速断值取1.1,动作时限较下级速断大一个时间级差,采用微机保护的方式,使其保护方式较易实现。

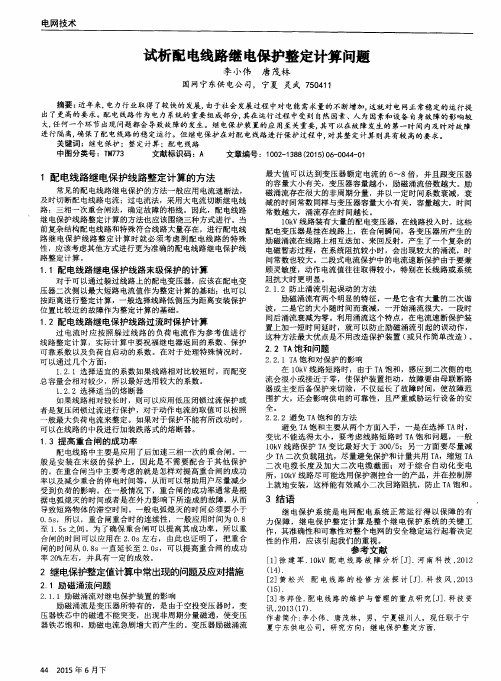

配电线路继电保护整定计算问题探究
[摘要]配电系统由于自然的、人为的或设备故障等原因，使配电网的某处发生故障时，继电保护装置能快速采取故障切除、隔离或告警等措施，以保持配电系统的连续性、可靠性和保证人身、设备的安全。
因此，继电保护在电力系统中具有十分重要的作用。
【关键词】配电线路；继电保护；整定计算方法
前言：在电力系统当中，由于继电保护在对配电线路的保护整定计算有着非常高的具体要求，并且也存在很多相关的讨论，然而，在供电系统的稳定可靠性方面通常还是体现在配电线路上，一旦在配电线路上出现整定不好的问题就会造成事故范围的扩大，所以，必须要对配网线路的继电保护给予相当的重视。
并针对在配电线路继电保护的整定计算中常见的一些问题以及方法等方面进一
步的分析研究，进行探讨，从而提出相应的解决措施。
1、一般线路整定的计算方法
对于一般的整定的计算方法来说，在我国主要说的就是10kV配电线路的保护，这种线路一般采用电流速断、过电流及三相一次重合闸构成。
特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护（如：保护Ⅱ段、电压闭锁等）。
接下来我就简单的介绍一下其一般的计算方法：
1.1重合闸保护
对于10kV的线路来说主要就是为了保护系统最末级，所以，在整定计算中，对于定值计算则就要偏重灵敏，而对于用户变电所的线路，必须要选择性的通过重合闸进行确保。
具体的操作方法有以下几点：（1）可以通过躲过线路上的配电变压器二次检测，最后再以最大短路电流作为整定。
再进行实际的计算当中，也可以按距离保护安装位置比较近的线路，对其最大变压器的低压侧故障作为整定。
（2）当对于特殊线路处理时，一般主要通过以下几个方面：第一，由于线路很短，所以应用最小方式是没有保护区的，而当下一级作为相对重要用户的变电所时，便可以把速断保护变成时限速断保护。
这时的动作电流便会同下级保护速断相配合，此时的动作时限会比下级的速断提高一个时间级差（但这种情况是常见于城区，而在新建的变电所以及用于改造的变电所时，则保护配置必须要通过全面微机进行保护，从而相对简单了改变保护的方式）。
第二，由于在保护安装的位置其主变过流的保护成为低压闭锁过流以及复压闭锁过流的时候，它是不可以跟主变过流进行配合的。
第三，如果线路比较长并且是较为规则时，则线路上的用户就会比较少，此时，就可以应用躲过线路末端的最大短路电流进行整定，取可靠系数在1.3至1.5之间。
如果在这种情况耻，可以同时确保其灵敏性以及选择性。
1.2躲避线路负荷电流
当继电保护工作实在电流经过时候进行的时候，一定要按照躲过线路的负荷电流最在值进行整定。
但是这种方法必须要考虑到负荷自启动的主要系数以及继电器返回的系数，还应考虑保护可靠系数等。
具体的操作方法有以下几个方面：（1）可以按照在躲过线路配变的励磁涌流来整定由于在变压器上的励磁涌流通常是额定的电流的4至6倍，所以，在进行重合闸线路时，就必须要绕开励磁涌流的影响。
因配电线路负荷是具有一定的分散性，所以它也决定了线路的总励磁涌流必须要低于具有相同容量变压器的励磁涌流。
由此可以看出，通过在实际的计算当中，可以把励磁涌流的系数做适当的降低调整。
（2）在对于处理特殊情况时，可以通过几个方面：第一，如果线路相对比较短时，而配变总容量会相对较少，所以最好选用较大的系数。
第二，如果线路相对较长时，而过流近后备没有较高的灵敏度时，则可以应用低压闭锁过流保护或者是复压闭锁过流进行保护，而此时的低电压应取0.6至0.7Ue之间，负序电压应取0.06Ue左右，对于动作电流的取值可以按照一般最大负荷电流来整定。
如果对于保护不能有所改动时，可以在线路的中段进行加装跌落式的熔断器。
2、在继电保护整定当中所存在的问题
2.1励磁涌流的问题
在变压器的运行工作中总会出现一种特殊的现象就是励磁涌流现象，因为在空投变压器时，其铁芯内磁通是不能发生突变的这时会导致非正常周期的分量磁通，进而导致变压器的铁芯出现饱和，这就增大了励磁电流，最后导致了励磁涌流的发生。
其涌流值则可以是其额定电流的6至8倍，而且它与变压器容量的大小也有直接关系，如果变压器的容量较小，则励磁涌流的倍数就会越大。
而励磁涌流在一定程度上会具有很大的非周期分量，会通过在相当的时间范围内有所衰减，而衰减时间的常数会同变压器大小的容量有关，容量的大小就决定着衰减时间的长短。
2.2关于TA饱和的主要问题
对于10kV的线路而言，整个线路各个位置的电流是不相等的，在线路出口位置的电流一般较小，但是也是不固定的，它会随着系统运行方式或者是规模的改变而改变，最高可达到TA几百倍的额定电流，所以就会发生TA饱和的现象。
从另一方面看，出现短路故障也是作为暂态的一个过程，由于在短路电流当中会含有大量的非周期分量，从而也就加速了TA的饱和。
当10kV的线路出现短路时，因TA处于饱和状态，所以感应到二次侧电流应该很小，也促使了保护装置出现拒动，同时也提高了故障的时间，扩大了其范围，并且严重影响了运行设备的安全。
所以，TA饱和问题是一个比较严重的问题，不经其本身比较难以控制，而且如果处理不当还会扩大问题的范围。
3、继电保护中存在问题相应的措施
3.1励磁涌流问题的解决措施
对于励磁涌流来说其具有一个明显的特性，那就是它会含有大量的二次谐波。
所以就可以应用这个特性，进而避免励磁涌流在保护时出现失误。
然而把这种特性用于10kv的线路保护之中，还必须根据实际情况对保护装置进行适当的改造。
而在励磁涌流中的其它特征则是其大小可以随着时间的变化而出现衰减。
涌流在一开始会很大，但经过一段时间以后则会衰减至零，同时也可以应用涌流的这种特性，当电流速断保护可以增加短时间的延时，从而避免因励磁涌流所出现的失误动作。
所以，这种方法最大的优点就是可以不通过对保护装置进行改造，只是增加了故障的时间，保证系统的安全稳定运行。
3.2关于TA饱问题的解决措施
要想解决TA的饱和的问题，主要方法有以下两种：第一是在选择TA的时候，不能选用太小的变比，必须要充分考虑到在线路短路时的TA饱和，而对于10KV的线路保护TA时的变比应大于300／5。
第二是应尽量降低TA的二次负载阻抗，避免计量与保护共用TA，从而缩短TA的二次电缆长度，也加大了二次电缆的截面，以防止TA饱和的问题。
如果能够正确运用这两种方法，就会很好的解决关于TA饱和的问题。
4、结语：
继电系统是电力系统正常运行得以保障的有力支持，而对于继电系统来说其整定计算又是非常重要的一项工作，它的准确性对于主网安全以及可性方面都会起到了关键的作用，因此，在日常工作当中必须注意整定计算工作的重要性，保障继电系统的正常运行，降低失误率，从而为电力系统工作的运行和发展提供有利条件。
参考文献
[1]谭思聪.浅谈继电保护配电线路的问题.广东科技，2010
[2]李继华.对10KV配电线路保护整定计算的探讨.中国科技信息，2011（20）.。
