110KV变电站继电保护的配置及整定计算共3篇110KV变电站继电保护的配置及整定计算1110KV变电站继电保护的配置及整定计算近年来，随着电力系统运行的日趋复杂，变电站继电保护系统已经成为电力系统必不可少的组成部分。
在变电站中，继电保护系统可以起到监视电力系统状态、保护设备、隔离故障和防止故障扩散等作用。
因此，配置合理的变电站继电保护系统对于保障电力系统安全稳定运行具有重要意义。
110KV 变电站继电保护系统配置110KV 变电站的继电保护系统包括主保护和备用保护两部分。
其具体配置如下：1. 主保护主保护是指在故障发生时起主要保护作用的继电保护。
110KV 变电站主要采用压变、电流互感器、电缆等传感器来监测电力系统的状态，以触发主保护动作。
主保护通常包括过电流保护、差动保护、方向保护等，具体如下：（1）过电流保护过电流保护是指在电力系统出现短路故障时，通过检测系统中的过电流来触发主保护。
110KV 变电站中的过电流保护一般采用零序电流保护、相间短路保护、不平衡电流保护等。
（2）差动保护差动保护是指利用相间元件间电流的差值来检测电力系统内部的故障。
110KV 变电站通常采用内部差动保护和母线差动保护。
（3）方向保护方向保护是指在电力系统中，通过检测电流的相位关系判断故障位置，以实现保护的目的。
110KV 变电站中通常采用方向保护器等设备。
2. 备用保护备用保护作为主保护的补充，扮演着备胎的角色。
当主保护故障或失效时，备用保护会立即自动接管主保护的作用。
110KV 变电站的备用保护一般包括互感器保护、开关保护、微机继电保护等。
110KV 变电站继电保护参数的整定计算继电保护参数的整定计算是指在设计或更换继电保护设备时，根据电力系统的特点，在准确理解保护对象的特性的基础上，通过计算整定参数来满足系统的保护要求。
1. 整定参数的确定原则整定参数的确定应根据以下原则：（1）可靠性原则：整定参数应当使保护措施尽可能保证电力系统的连续、稳定和安全运行。

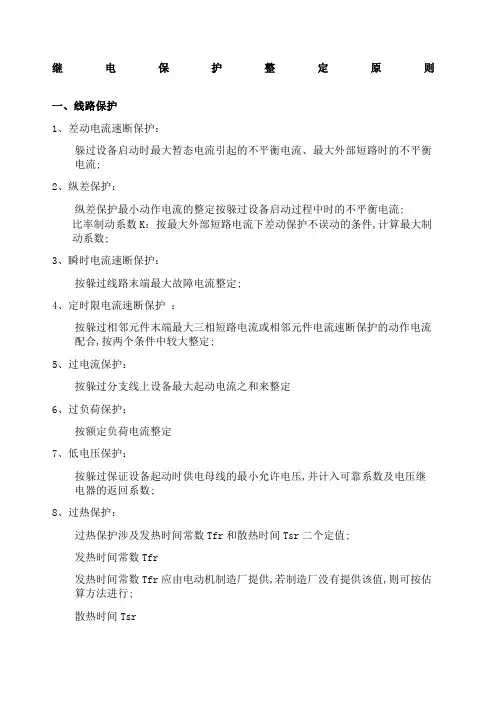

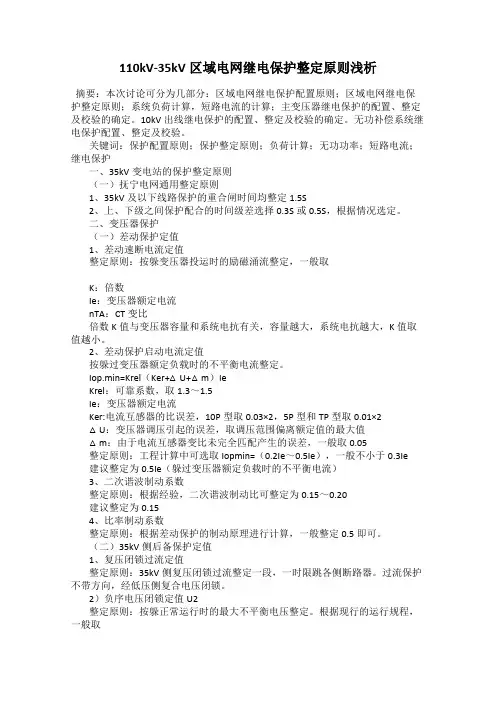

继电保护整定原则一、线路保护1、差动电流速断保护：躲过设备启动时最大暂态电流引起的不平衡电流、最大外部短路时的不平衡电流;2、纵差保护：纵差保护最小动作电流的整定按躲过设备启动过程中时的不平衡电流;比率制动系数K：按最大外部短路电流下差动保护不误动的条件,计算最大制动系数;3、瞬时电流速断保护：按躲过线路末端最大故障电流整定;4、定时限电流速断保护：按躲过相邻元件末端最大三相短路电流或相邻元件电流速断保护的动作电流配合,按两个条件中较大整定;5、过电流保护：按躲过分支线上设备最大起动电流之和来整定6、过负荷保护：按额定负荷电流整定7、低电压保护：按躲过保证设备起动时供电母线的最小允许电压,并计入可靠系数及电压继电器的返回系数;8、过热保护：过热保护涉及发热时间常数Tfr和散热时间Tsr二个定值;发热时间常数Tfr发热时间常数Tfr应由电动机制造厂提供,若制造厂没有提供该值,则可按估算方法进行;散热时间Tsr按电动机过热后冷却至常态所需时间整定;8、接地保护：按躲过外部最小单相接地故障电流;保护装置的一次动作电流,按躲过被保护分支外部单相接地故障时,从被保护元件流出的电容电流及按最小灵敏系数整定;二、变压器保护整定原则1、差动电流速断保护：1、躲开变压器的最大负荷电流;2、躲开外部短路时的最大不平衡电流;3、躲开变压器最大励磁涌流;3、零序差动保护：1）按躲过外部单相接地短路时的不平衡电流整定2）按躲变压器低压侧母线三相短路电流整定3）按躲过分支线上需要自起动的电动机的最大起动电流之和,即4）低压侧零序过电流保护的整定计算5）按躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流4、高压侧过负荷保护：对称过负荷保护的动作电流,按躲过额定电流整定三、三段式电流保护瞬时电流速断保护+限时电流速断保护+定时限过电流保护1、瞬时电流速断保护作为本线路首端的主保护;它动作迅速、但不能保护线路全长;2、限时电流速断保护作为本线路首段的近后备、本线路末端的主保护、相邻下一线路首端的远后备;它能保护线路全长、但不能作为相邻下一线路的完全远后备;3、定时限过电流保护作为本线路的近后备、相邻下一线路的远后备;它保护范围大、动作灵敏、但切除故障时间长;阶段式电流保护的构成无时限电流速断只能保护线路的一部分,带时限电流速断只能保护本线路全长,但却不能作为下一线路的后备保护,还必须采用过电流保护作为本线路和下一线路的后备保护;由无时限电流速断、带时限电流速断与定时限过电流保护相配合可构成的一整套输电线路阶段式电流保护,叫做三段式电流保护;输电线路并不一定都要装三段式电流保护,有时只装其中的两段就可以了;例如用于“线路－变压器组”保护时,无时限电流速断保护按保护全线路考虑后,此时,可不装设带时限电流速断保护,只装设无时限电流速断和过电流保护装置;又如在很短的线路上,装设无时限电流速断往往其保护区很短,甚至没有保护区,这时就只需装设带时限电流速断和过电流保护装置,叫做二段式电流保护;。

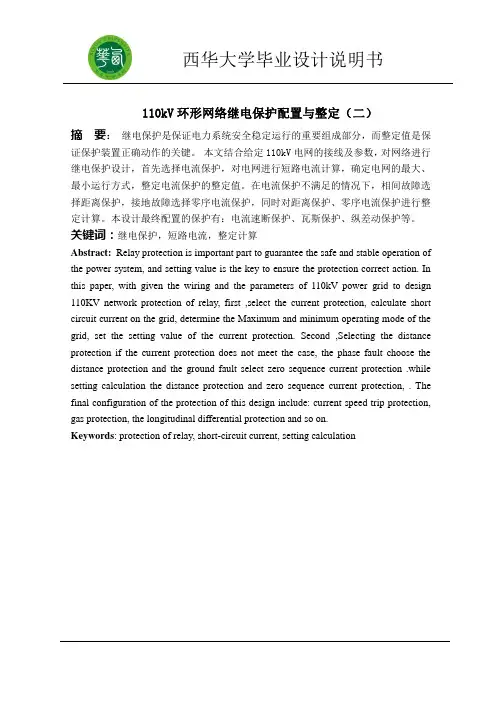

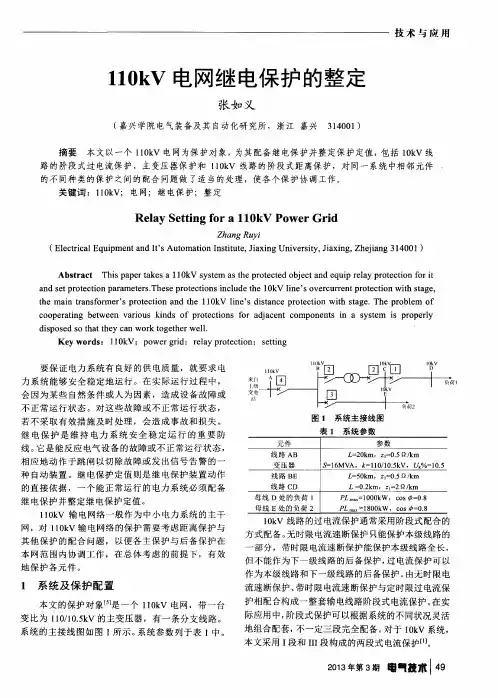

110kV环形网络继电保护配置与整定（二）摘要：继电保护是保证电力系统安全稳定运行的重要组成部分，而整定值是保证保护装置正确动作的关键。
本文结合给定110kV电网的接线及参数，对网络进行继电保护设计，首先选择电流保护，对电网进行短路电流计算，确定电网的最大、最小运行方式，整定电流保护的整定值。
在电流保护不满足的情况下，相间故障选择距离保护，接地故障选择零序电流保护，同时对距离保护、零序电流保护进行整定计算。
本设计最终配置的保护有：电流速断保护、瓦斯保护、纵差动保护等。
关键词：继电保护，短路电流，整定计算Abstract:Relay protection is important part to guarantee the safe and stable operation of the power system, and setting value is the key to ensure the protection correct action. In this paper, with given the wiring and the parameters of 110kV power grid to design 110KV network protection of relay, first ,select the current protection, calculate short circuit current on the grid, determine the Maximum and minimum operating mode of the grid, set the setting value of the current protection. Second ,Selecting the distance protection if the current protection does not meet the case, the phase fault choose the distance protection and the ground fault select zero sequence current protection .while setting calculation the distance protection and zero sequence current protection, . The final configuration of the protection of this design include: current speed trip protection, gas protection, the longitudinal differential protection and so on.Keywords: protection of relay, short-circuit current, setting calculation目录1、前言 (1)1.1电力系统继电保护作用 (1)1.2继电保护的基本原理及保护装置的组成 (2)1.3电力系统继电保护整定计算的基本任务及步骤 (2)1.4继电保护整定计算研究与发展状况 (3)1.5本次设计的主要内容 (3)2、继电保护的原理 (4)2.1线路保护的原理 (4)2.2变压器保护的原理 (5)2.3母线保护的原理 (7)3 、短路电流计算并确定运行方式 (8)3.1阻抗标幺值的计算 (8)3.2短路电流计算 (9)3.2.1电力系统所有设备均投运且闭环情况下短路电流的计算 (9)3.2.2只有G1、G2投运且可能存在开环情况下短路电流的计算 (12)3.2.3只有G1、G3投运且可能存在开环情况下短路电流的计算 (18)3.3系统运行方式的确定 (23)4 、继电保护的设计 (25)4.1母线保护的整定计算 (25)4.2变压器保护的整定计算 (28)4.3线路保护的整定计算 (37)4.4其他元件的保护与保护结果 (40)5、结论 (42)6、总结 (44)谢辞 (45)参考文献 (46)附录一：110KV环网继电保护配置图 (47)附录二：外文资料翻译 (48)1、前言电力系统继电保护的设计作为电气工程及其自动化专业的核心内容,它不仅包括了电力系统分析理论中的短路电流的计算还包括了电力系统继电保护中的整定计算。
南京工程学院课程设计说明书题目110kV电网继电保护配置与整定计算课程名称继电保护课程设计院（系、部、中心）电力工程学院专业电气工程及其自动化（电力系统）班级学生姓名学号设计地点指导教师设计起止时间：年月日至年月日成绩目录第1章 110kV 线路保护与重合闸的配置 (1)1.1保护与重合闸的配置原则 (1)1.1.1保护配置原则......................................................................................................1 1.1.2自动重合闸配置原则...........................................................................................2 1.2 110kV 线路保护与自动重合闸的整定原则.. (4)1.2.1 110kV 线路零序电流保护...................................................................................4 1.2.2 相间距离保护.....................................................................................................9 1.2.3 自动重合闸.......................................................................................................10 1.3保护与自动重合闸配置................................................................................................13 第2章 110kV 线路整定计算. (14)2.1电网中性点接地配置 (14)2.1.1中性点接地配置原则.........................................................................................14 2.1.2变压器中性点接地配置.....................................................................................15 2.2参数计算.. (15)2.2.1阻抗计算............................................................................................................15 2.2.2 B 母线短路计算..............................................................................................17 2.2.2 C 母线短路......................................................................................................19 2.3 保护整定. (20)2.3.1距离保护的整定（灵敏角取70o ）：.................................................................20 2.3.2零序电流保护整定.. (21)第3章 主变差动保护整定 (24)3.1 短路计算......................................................................................................................24 .3.2 计算平衡系数...........................................................................................................24 .3.3 不平衡电流计算.......................................................................................................24 .3.4 拐点电流res01I 、res02I ................................................................................................24 .3.5 制动特性斜率...........................................................................................................25 .3.6 灵敏度校验...............................................................................................................25 .3.7 差动电流速断定值...................................................................................................25 课程设计小结..............................................................................................................................27 参考文献：. (28)第1章 110kV线路保护与重合闸的配置1.1保护与重合闸的配置原则根据中华人民共和国行业标准《继电保护和安全自动装置技术规程（GB 14285—93）》的规定，110kV 线路应当按照如下原则配置保护与重合闸装置：1.1.1保护配置原则1.1.1.1 110～220kV 中性点直接接地电力网中的线路保护110～220kV 直接接地电力网的线路，应按规定装设反应相间短路和接地短路的保护。
110kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》2110kV线路保护配置1)差动保护2)接地距离保护3)相间距离保护4)零序电流保护5)三相自动重合闸3启动元件定值3.1.启动元件定值3.1.1.突变量启动元件整定原则1：按躲过正常负荷电流突变电流整定，建议取0.2In（In：CT一次值）；整定原则2：线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。
3.1.2.灵敏度计算要求在本线路末端金属性两相短路故障时，灵敏系数大于4；在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。
3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。
3.1.4.零序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。
注：线路两侧电流启动一次值应相同。
4差动保护参考《DL/T 584-2017 3kV~110kV电网继电保护装置运行整定规程》7.2.4条。
4.1. 差动电流定值整定原则：按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A ，建议取300A 。
光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，线路两侧定值一次值相同。
5 距离保护1）110kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照接地距离I 、II 、III 段保护整定原则整定。

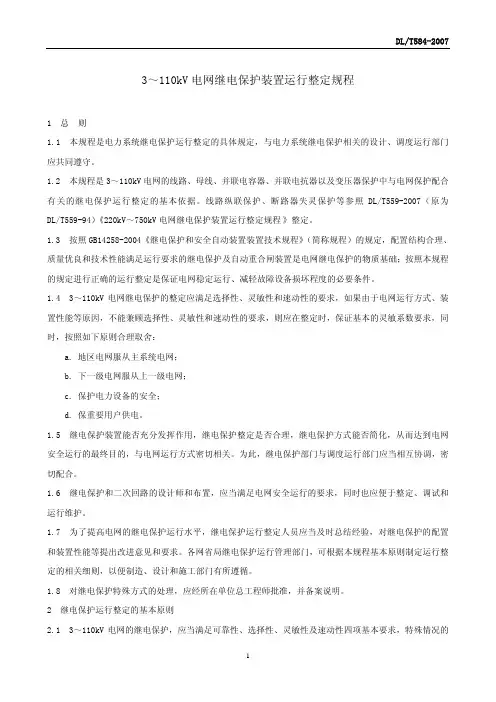

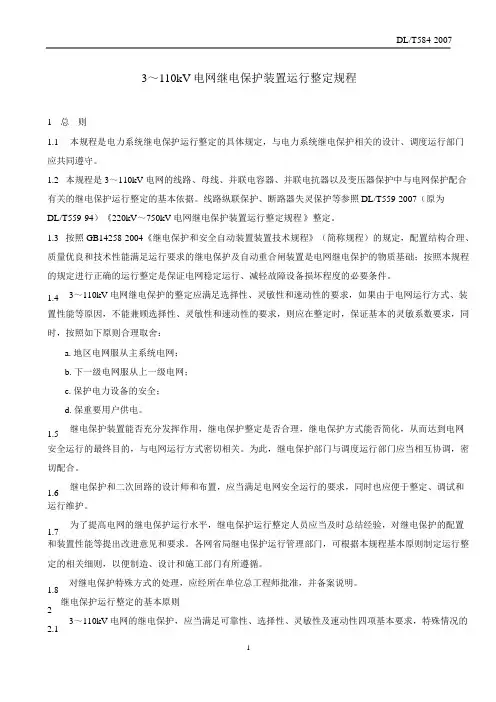

3～110kV电网继电保护装置运行整定规程1 总 则1.1 本规程是电力系统继电保护运行整定的具体规定，与电力系统继电保护相关的设计、调度运行部门应共同遵守。
