砂型铸造工艺设计概述

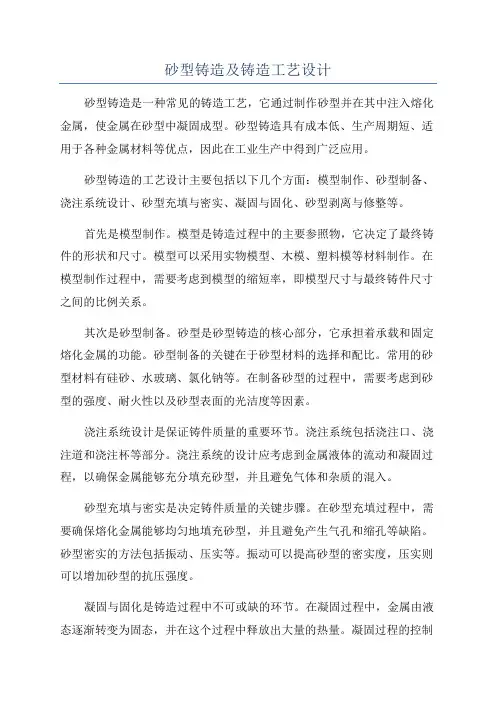

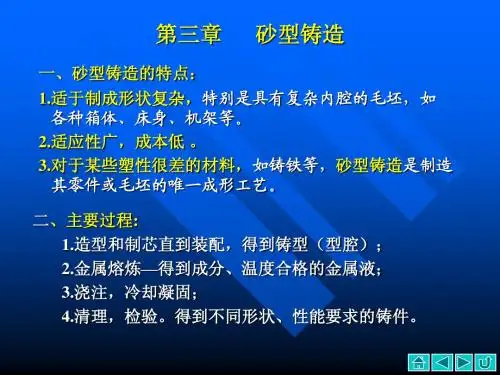

砂型铸造及铸造工艺设计砂型铸造是一种常见的铸造工艺，它通过制作砂型并在其中注入熔化金属，使金属在砂型中凝固成型。

砂型铸造具有成本低、生产周期短、适用于各种金属材料等优点，因此在工业生产中得到广泛应用。

砂型铸造的工艺设计主要包括以下几个方面：模型制作、砂型制备、浇注系统设计、砂型充填与密实、凝固与固化、砂型剥离与修整等。

首先是模型制作。

模型是铸造过程中的主要参照物，它决定了最终铸件的形状和尺寸。

模型可以采用实物模型、木模、塑料模等材料制作。

在模型制作过程中，需要考虑到模型的缩短率，即模型尺寸与最终铸件尺寸之间的比例关系。

其次是砂型制备。

砂型是砂型铸造的核心部分，它承担着承载和固定熔化金属的功能。

砂型制备的关键在于砂型材料的选择和配比。

常用的砂型材料有硅砂、水玻璃、氯化钠等。

在制备砂型的过程中，需要考虑到砂型的强度、耐火性以及砂型表面的光洁度等因素。

浇注系统设计是保证铸件质量的重要环节。

浇注系统包括浇注口、浇注道和浇注杯等部分。

浇注系统的设计应考虑到金属液体的流动和凝固过程，以确保金属能够充分填充砂型，并且避免气体和杂质的混入。

砂型充填与密实是决定铸件质量的关键步骤。

在砂型充填过程中，需要确保熔化金属能够均匀地填充砂型，并且避免产生气孔和缩孔等缺陷。

砂型密实的方法包括振动、压实等。

振动可以提高砂型的密实度，压实则可以增加砂型的抗压强度。

凝固与固化是铸造过程中不可或缺的环节。

在凝固过程中，金属由液态逐渐转变为固态，并在这个过程中释放出大量的热量。

凝固过程的控制将直接影响到铸件的组织结构和性能。

固化过程的目的是使砂型的结构稳定，以便后续的剥离和修整。

最后是砂型剥离与修整。

在铸件凝固后，需要将砂型从铸件上剥离，并对铸件进行修整和清理。

砂型剥离的方法包括机械剥离、化学剥离等。

修整的目的是去除铸件上的毛刺、气孔等缺陷，使铸件达到设计要求的形状和尺寸。

总之，砂型铸造工艺设计的关键在于模型制作、砂型制备、浇注系统设计、砂型充填与密实、凝固与固化、砂型剥离与修整等方面的考虑。

砂型铸造工艺及工装设计一、工艺流程设计砂型铸造的工艺流程设计是整个工艺的基础，包括以下步骤：设计铸造模具：根据产品需求和工艺要求，设计铸造模具的结构和尺寸。

制作砂型：根据模具和产品需求，制作符合要求的砂型。

浇注：将熔融的金属液体注入砂型，填充模具的型腔。

冷却：让金属液体冷却凝固，形成铸件。

脱模：将凝固的铸件从砂型中脱出，完成整个铸造过程。

二、铸造模具设计铸造模具的设计是整个工艺的核心，直接影响产品的质量和工艺的效率。

设计时需考虑以下几点：模具材料选择：根据产品需求和工艺要求，选择合适的模具材料。

模具结构确定：根据产品形状和尺寸，设计模具的结构和形状。

模具尺寸精度：根据产品要求和工艺条件，确定模具的尺寸精度。

浇口设计：浇口是金属液体注入模具的通道，设计时需考虑浇口的尺寸、位置和形式。

排气口设计：排气口是排除模具内的空气和挥发物的通道，设计时需考虑排气口的位置和大小。

三、砂型制作工艺设计砂型制作是整个工艺的重要环节，其质量直接影响产品的质量和工艺的效率。

设计时需考虑以下几点：砂型材料选择：选择符合要求的砂型材料，如黄沙、石英砂等。

砂型紧实度控制：控制砂型的紧实度，以保证砂型的强度和稳定性。

砂型透气性控制：控制砂型的透气性，以保证浇注过程中金属液体能够顺利填充模具的型腔。

砂型表面处理：对砂型的表面进行处理，以提高产品的表面质量。

四、浇注系统设计浇注系统是金属液体注入模具的通道，其设计直接影响到金属液体的流动和填充效果。

设计时需考虑以下几点：浇注系统结构形式：根据产品要求和工艺条件，选择合适的浇注系统结构形式。

浇注系统尺寸精度：根据产品要求和工艺条件，确定浇注系统的尺寸精度。

浇注速度控制：控制浇注速度，以保证金属液体能够平稳、充足地填充模具的型腔。

浇口位置选择：根据产品形状和模具结构，选择合适的浇口位置。

溢流槽设计：溢流槽是收集多余金属液体的结构，设计时需考虑溢流槽的位置和大小。

过滤网设置：过滤网是过滤金属液体中的杂质和气泡的结构，设计时需考虑过滤网的形式和材料。

砂型铸造工艺流程简介
砂型铸造工艺是一种广泛应用于金属加工领域的铸造工艺，其工艺流程一般包括以下几个步骤：
1. 设计和制作模具：根据产品的几何形状和尺寸要求，设计和制作相应的铸模，通常采用木模或金属模。

2. 准备砂型材料：将粘结剂、砂粒等材料混合均匀，形成砂型材料，通常采用粘土砂、树脂砂等。

3. 制作砂型：将砂型材料按照产品的形状和尺寸要求制作成铸型，通常采用手工或机械加工等方式。

4. 浇注和冷却：将熔融金属液体倒入砂型中，待冷却后取出铸件，然后进行后续加工处理。

5. 清理和修整：对铸件进行清理和修整，以去除表面的砂型残留物和毛边等，提高铸件的表面质量和精度。

6. 后处理：对铸件进行必要的后处理，如热处理、表面处理等，以满足后续使用要求。

需要注意的是，不同的产品和工艺要求可能会有所不同，因此在实际应用中，还需要根据具体情况进行调整和优化。

砂型铸造工艺具有生产效率高、成本低等优点，被广泛应用于机械、汽车、航空航天、电子等领域。

砂型铸造及铸造工艺设计砂型铸造是一种常用的铸造工艺，通过在砂型中，将液态金属倒入砂型中，待金属凝固后，即可获得所需铸件。

砂型铸造工艺设计是指在进行砂型铸造时，根据铸件的形状、尺寸和要求，设计出适合的砂型铸造工艺流程，确保铸件质量和生产效率。

砂型铸造工艺设计的具体步骤如下：第一步，确定铸件的形状和尺寸。

根据铸件的图纸和要求，确定铸件的形状和尺寸。

铸件的形状和尺寸直接影响到砂型的设计和制造，因此在确定铸件形状和尺寸时，需要考虑到铸件的可铸性和制造工艺。

第二步，选择适当的砂型材料。

常用的砂型材料有石英砂、石膏砂、黏土砂等。

选择适当的砂型材料需要考虑到砂型的耐火性、流动性和可塑性等方面的要求。

第三步，设计砂型结构。

根据铸件的形状和尺寸，设计出适合的砂型结构。

砂型结构包括上下模板、芯子和样板等。

上下模板用于固定砂型，芯子用于制造中空铸件，样板用于制造固定模板。

砂型结构的设计需要保证砂型的密实性和刚度，以确保铸件的精度和强度。

第四步，制造砂型。

根据砂型结构的设计，制造适合的砂型。

制造砂型的过程包括准备砂型材料、混合砂型材料、充填砂型、震动砂型、刮平砂型等。

制造砂型时需要注意砂型的密实性和表面平整度，以确保铸件的质量。

第五步，准备铸造设备和材料。

在进行砂型铸造之前，需要准备好铸造设备和材料。

铸造设备包括炉子、浇注设备、除渣设备等。

铸造材料包括金属液体和砂型材料。

第六步，进行砂型铸造。

在准备好铸造设备和材料之后，进行砂型铸造。

砂型铸造的过程包括熔炼金属、倒入砂型、待金属凝固、冷却铸件、取出铸件等。

在进行砂型铸造时，需要控制铸造温度、倒铸速度和铸造压力，以确保铸件的质量。

第七步，进行铸件的后处理。

在进行砂型铸造之后，需要对铸件进行后处理，包括去除砂型、修整表面、热处理等。

后处理的目的是提高铸件的机械性能和表面质量。

砂型铸造工艺设计需要综合考虑铸件的形状、尺寸和要求，选择适当的砂型材料和制造过程，并进行铸造和后处理。

1前言1.1铸造工艺设计的概念铸铁件广泛的应用在装备制造业，冶金，建筑，农机，给排水以及国防工业各部门，如在机械制造业中，铸铁件所占比重约为机械重量的40%至80% 。

生产的铸件是多种多样的，质量有大有小，厚度可以薄到2mm，也可以达到500mm，可以是各种形状。

那么什么是铸造呢？铸造工艺设计又是怎么设计的呢？现代科学技术的发展，要求金属铸件具有高的力学性能、尺寸精度和低的表面粗糙度值；要求具有某些特殊性能，如耐热、耐蚀、耐磨等，同时还要求生产周期短，成本低。

因此，铸件在生产之前，首先应进行铸造工艺设计，使铸件的整个工艺过程都能实现科学操作，才能有效地控制铸件的形成过程，达到优质高产的效果。

铸造工艺设计就是根据铸造零件的结构特点、技术要求、生产批量和生产条件等，确定铸造方案和工艺参数，绘制铸造工艺图，编制工艺卡等技术文件的过程。

铸造工艺设计的有关文件，是生产准备、管理和铸件验收的依据，并用于直接指导生产操作。

铸件的生产过程，也就是从零件图开始，一直到铸件成品检验合格入库为止，要经过很多道工序。

例如涉及到合金熔炼、造型、制芯材料的配制，工艺装备的准备，铸型的制造、合箱、浇注、落砂和清理等多方面工作。

人们把一个铸件的生产过程称为铸造生产工艺过程。

对于一个铸件，编制出铸造生产过程的技术文件就是铸造工艺设计。

这些技术文件必须结合工厂的具体条件，是在总结先进经验的基础上，以图形、文字和表格的形式对铸件的工艺生产过程加以科学的规定[1]。

它是生产的直接指导性文件，也是技术准备和生产管理、制定进度计划的依据。

1.2设计依据在进行铸造工艺设计前，设计者应掌握生产任务和要求，熟悉工厂和车间的生产条件，这些是铸造工艺设计的基本依据。

此外，要求设计者有一定的生产经验和设计经验，并应对铸造先进技术有所了解，具有经济观点和发展观点。

1.2.1生产任务1）铸造零件图样。

提供的图样必须清晰无误，有完整的尺寸和各种标记。

设计者应仔细审查图样。

金属铸造工艺流程中的砂型设计与制作金属铸造是一种重要的制造工艺，广泛应用于汽车制造、航空航天、机械制造等领域。

而在金属铸造中，砂型设计与制作是其中至关重要的一环。

本文将介绍金属铸造工艺流程中的砂型设计与制作的基本概念、流程和要点。

一、砂型设计与制作的基本概念砂型是指用特定的砂料制作而成的，用于铸造零件形状的铸型。

砂型设计与制作是根据铸件的结构形状、尺寸精度和表面质量要求，确定合理的砂型结构和砂型材料，制作出符合要求的砂型。

砂型设计与制作的质量直接影响到铸件的成型质量。

二、砂型设计与制作的流程1. 铸件结构分析：根据铸件的结构形状和尺寸要求，进行铸件结构的分析，确定铸件的重点部位和可能存在的缺陷，为后续的模具设计提供依据。

2. 砂型材料选择：根据铸件的材料、结构和质量要求，选择适合的砂型材料。

常用的砂型材料有石英砂、合成砂、水玻璃砂等。

不同的材料具有不同的耐火性、流动性和收缩性，要根据具体情况进行选择。

3. 砂型结构设计：根据铸件的结构形状和尺寸，设计砂型的结构。

砂型结构包括上型、下型、中型、芯型等组成部分，要根据铸件的结构要求和工艺要求，确定各个组成部分的形状和位置。

4. 芯型设计与制作：对于有空洞结构的铸件，需要制作芯型。

芯型是用特定的芯盒制作而成的，用于形成铸件内部的空洞。

芯型的制作包括芯盒设计、芯砂制备、芯盒装砂、成型、硬化等步骤。

5. 模具制作：根据砂型结构和芯型要求，制作模具。

模具是用于支撑砂型和芯型的，保持其形状和位置稳定。

模具制作采用传统的手工制作或数控加工等方法，制作出符合要求的模具。

6. 砂型制备：根据模具制作好的模具，进行砂型的制备。

砂型制备的步骤包括模具装填、振实、敲击、抖砂等。

7. 砂型处理：砂型制备完成后，需要进行砂型的处理。

砂型处理包括干燥、烘烤、涂覆耐火涂料等步骤，以增加砂型的耐火性和抗裂性。

8. 砂型与芯型装配：将制备好的砂型和芯型进行装配。

装配要求严密，确保砂型和芯型的结构稳定和精度要求达标。
