靶式流量计

靶式流量计1、概述1.1适用范围适用于石化企业在线使用的SBL型电动靶式流量计，其他同类型仪表参照使用。

1.2工作原理在恒定截面的圆筒形直管段的截面中心与流束垂直的方向设置一个称为“靶”的圆板，流体沿靶周围通过时，靶受到推力的作用力的大小与流体的动能和靶的圆面积成正比。

靶板受力经力转换器转换成电信号，经前置放大、A/D转换及计算机处理后，可得到相应得流量和总量。

靶式流量传感器由测量装置和力转换器两部分组成。

测量装置包括靶和测量管。

靶式流量传感器与显示仪表配套使用，组成靶式流量计。

靶式流量计结构简单，一般流体介质（液、气、蒸汽）、各种工况皆可应用，可用于高温、高压流体得测量。

由于它的测量原理是把靶得力矩转换成标准电信号，对产生力矩得要求较高，因此要求有一定长度得直管段，以保证正常得流速，但它的维护工作量较小且方便。

还可采用干式（挂重法）校验，给用户带来方便。

2、技术标准2.1测量精度：±0.2％～±1.5%。

2.2流量范围：0～1028kg/s（水）。

2.3温度范围：－40～80℃；80～450℃。

2.4公称通经：15～300mm。

2.5输出形式：4～20mA DC。

以上技术参数及其他得技术参数如：公称压力、流量系数、界线雷诺数、靶径的计算等，制造厂均有具体规定。

3、检查校验3.1传感器安装的管道上，应并联旁路管道，并设置旁路阀。

3.2仪表前后应有直管段，上游直管段长度不小于10D，下游直管段长度不小于5D，且直管段直径与测量管直径应相等。

3.3直管段与测量管错位不得超过测量管内径D的0.3％。

3.4靶与测量管要求同轴安装，其偏心误差不大于测量管直径平均值的0.3％；靶上游端平面应与测量管的轴线垂直，其偏差不超过1°。

3.5使用靶式流量计测量流量时，管道的雷诺数Re D应满足Re D>Re g。

（Re g－界线雷诺数；Re D－实际使用时最小流量所对应的雷诺数）。

流量计智能靶式安全操作及保养规程1. 前言流量计是工业生产中常见的测量设备之一，广泛应用于各个行业中。

为了确保流量计的正常运行和延长其使用寿命，必须规范操作和定期保养。

本文将详细介绍流量计智能靶式的安全操作和保养规程。

2. 安全操作规程2.1 测量前的准备在测量前，应检查流量计各个部件是否正常工作，特别是关键部位的螺栓、压力管道和金属垫片等；同时，检查传感器、电缆和显示屏等电器部件是否完好，确保设备的正常使用。

2.2 测量过程中的操作•在使用前，必须了解流量计的性能特点、使用方法和注意事项。

•测量时，必须准确选择测量范围及换算单位，确保测量结果的准确性。

•测量前，应清洁管道，确保介质流畅并清除任何杂物，避免影响测量结果。

•测量时，应正确接线，注意线路的连接顺序与断开顺序。

•测量后，应关机并断开电源或向下一使用者交接。

2.3 安全提示在使用过程中，应注意个人安全和设备安全，以下是一些安全提示：•在测量前，应检查设备各部位是否牢固、完好。

•保持设备周围干净、整洁，避免造成杂物绊倒或设备损坏。

•在操作设备时，不得用力过大或采用不稳定的姿势，避免因设备操作不当引起人身伤害。

•操作设备过程中，应避免使用金属工具、手套等易产生静电干扰的物品。

•测量设备应存放在通风、防潮、温度适宜的地方，避免阳光直射和潮湿环境的影响。

3. 保养规程3.1 日常保养•定期检查流量计的各个部件，如电子插头、界面线缆、主板、变送器、壳体等，确保设备的正常工作。

•维护设备的清洁和干燥，避免灰尘粘附和水分侵入设备内部。

•定期读取设备的运行信息，如流量、压力等，及时发现并解决问题。

3.2 定期保养•定期更换流量计的电池。

•定期清洗仪器，如检查传感器、电极等，避免腐蚀和积累。

•定期检修设备，如校验、漏电测试、过载试验等，确保设备处于正常工作状态。

4. 结语流量计智能靶式必须在严格遵守规定的安全操作规程和保养规程下使用，确保设备的正常工作和使用寿命。

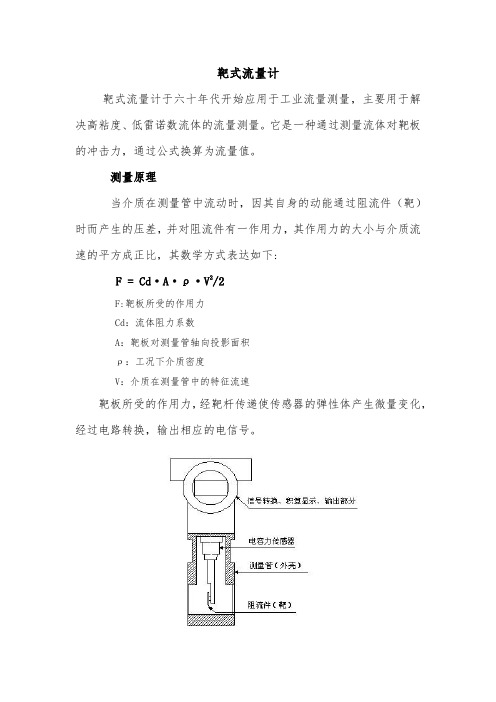

靶式流量计靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量。

它是一种通过测量流体对靶板的冲击力，通过公式换算为流量值。

测量原理当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下:F = Cd·A·ρ·V2/2F:靶板所受的作用力Cd：流体阻力系数A：靶板对测量管轴向投影面积ρ：工况下介质密度V：介质在测量管中的特征流速靶板所受的作用力，经靶杆传递使传感器的弹性体产生微量变化，经过电路转换，输出相应的电信号。

信号传输过程靶式流量计典型应用靶式流量计应用范围和适应性很广泛，一般工业过程中的流体介质，包括液、气和蒸汽，口径范围（DN15-DN3000），各种工作状态（高、低温，常压、高压）皆可应用，可以说其应用范围可与孔板流量计相媲美。

气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等。

靶式流量计产品特点能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量；可测量液、气和蒸汽，口径范围（DN15-DN3000）至更大；计量准确，精度可达到0.2%；重复性好，一般为0.05～0.08%，测量快速；压力损失小，仅为标准孔板的1/2△P左右；抗干扰，抗杂质能力特强；可根据实际需要更换阻流件（靶片）而改变流量范围；安装简单方便，极易维护。

靶式流量计工作原理安全操作及保养规程1. 靶式流量计的工作原理靶式流量计是流量计的一种，利用介质流经管道时对靶板的力量变化来推算介质流量的计算器。

其主要原理为利用理论公式计算液体流量，即：Q=K·d2·√(2gh)其中Q为液体流量，K为靶式流量计常数，d为管道直径，h为水头高度，g为重力加速度。

因此，我们可通过测量来自液体的压力差与位移、旋转或靶板形变之间的关系（一般是利用磁性靶板）。

不同材料的靶板会影响液体的温度、密度、离子强度等因素，从而使其准确度有所不同。

2. 靶式流量计的安全操作2.1 安全环境靶式流量计的测量应在无尘、通风、温度适宜（直径小于10mm时温度应低于20°C，直径大于10mm时温度应低于30°C）的环境中完成。

工作期间不得有化学物质等明火、爆炸源存在。

2.2 正确操作操作人员须熟悉使用手册准确地了解设备操作方法，并根据实际情况确定合适的测量时间和范围。

在安装完成后应对仪器进行校准，测量前须检查是否有损坏或表面污垢，如有损坏或污垢应及时清洁或更换。

2.3 停机维护当设备停用时，操作人员应关闭进出口阀门，卸下靶式流量计进行清洁和维护。

定期检查仪器依次诊断是否有部分磨损和磁性靶板损坏。

同时，应保持设备的清洁和正常运转，保证设备的操作和测量精度。

3. 靶式流量计的保养规程3.1 定期清洁定期（例如每半年或一年）停机维度时，应清洁靶板及其他相关部件。

如果靶板出现粘附或受到化学物质的损坏，应及时清洗或更换。

同时，应注意避免锈蚀现象，保持仪器的开启和关闭状态。

3.2 换代维护当靶式流量计使用寿命达到指定期限或设备存在磁性靶板磨损的问题时，应立即更换其相关部分和配件。

同时，操作人员应做好对新设备的使用前的调试工作，测试其准确性和稳定性。

3.3 常规维护在测量过程中，应及时进行常规维护，如检查量程标定、磁性结构是否损坏、传感器的灵敏度和响应时间等，以确保每次测量都能获得准确的数据。

SBL型数显靶式流量计使用说明泉州日新流量仪器仪表有限公司一、概述:1）、产品种类及适用领域：SBL型系列数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。

从其使用后的效果上看，SBL 型流量计具有极为广阔的适用性，即：·适用于各种管径，从Φ15～Φ2000mm 至更大。

·适用于高低温介质：从-196℃～+450℃。

·适用于高压力工况：从0～42Mpa（表压）。

2）、产品特点：·能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。

·灵敏度极高，能测量超小流量，其可测量低流速为0.8m/s。

·无可动部件，使用安全可靠。

·计量准确，精度高，总量测量可达0.2%。

·测量范围宽，最大测量范围可达1∶30。

·重复性好，一般为0.1～0.08%，测量快速。

·压力损失小，仅为标准孔板的1/2△P 左右。

·可采用干式标定方法，即法码挂重法。

·可根据实际需要更换靶板来改变测量流量范围。

·能在线直读示值，又能运传发信。

·安装简单方便，极易维护。

二、结构及工作原理1)、结构：SBL-型流量计主要由测量管（壳体），受力元件（靶板），感应元件（力传感器，压力传感器，温度传感器），过渡部件（根据温度，压力而增减），积算显示和输出部分，其结构如下图：1. 受力元件（靶板）2. 力感应元件（含温度、压力感应元件）3. 测量管4.过渡部件5.积算、显示、输出部件2)、工作原理：当介质在测量管中流动时，因其自身的动能和因阻流件（靶片）而产生的压差，产生一对受力元件（靶片）的作用力，其用用的大小与介质流速的平方成正比，其数学表达式如下：F=C D A P.U2/2式中：F——靶板上受阻力的作用力C——物件阻力系数DP——工况下介质密度U——介质在测量管中的平均流速A——靶板对测量管轴向投影面积三、技术参数及显示内容被测介质液体；气体；蒸汽公称口径管道式15~300mm 夹装式15~600mm 插入式100~2000mm公称压力0.6~10MPa 0.6~42MPa 0.6~42MPa介质温度-196℃~+450℃(订货时确定仪表适应温度范围)精确度±0.2% ±0.5% ±1.0% ±1.5% ±2.5%范围度1：3 1：5 1：10 1：10 1：10（蒸汽）重复性0.1%~0.08%供电电源机内自备锂电池（3.6V）；外供电源24VDC输出形式现场显示读值；4~20mA；脉冲；0~10V；RS232/RS485(可选)测量管材料碳钢；304；316L；亦可根据用户要求提供防爆标志本安型（ExiallCT4）隔爆型（ExiallBT4）防护等级IP65；IP672)、流量计运行时示屏显示内容：a.流量计处于正常工作状态下：2000年版注：不带温度补偿的仪表显示屏不显示工况温度，不带压力补偿的仪表显示屏不显示工况压力。

MF30靶式流量计安装调试步骤一、安装注意事项：（针对插入靶式流量计）⒈在安装过程中，小心操作，不可损坏法兰密封面，不要用靶片或靶杆提起流量计。

⒉安装在直管段上，流量计前应该不少于10倍的直管段，流量计后应该不少于5倍的直管段。

⒊注意短节法兰螺纹孔的角度位置。

⒋注意按照仪表的流向标式进行安装。

⒌按照说明书接线，看仪表是否显示。

二、沼气流量计调试清零步骤：⒈流量计安装完，球阀处于关闭状态，送电看仪表有显示后开始调试。

⒉清零，按住指示器上从左数第三个按键（加键），保持10秒钟，完成清零操作。

⒊打开球阀。

⒋同时摇动两边的手轮，使仪表向下滑行，直到不能滑动为止。

在次过程中应时刻关注表头显示的流量，流量不应超量程、滑动过程中波动大等，这是滑动手轮不同使靶板倾斜、摩擦管壁所致，应及时调整手轮的偏差。

⒌为提高精确度，保证管道中充满静止的介质、温度上来后进行再次清零。

⒍其余操作详见使用说明书。

三、蒸汽流量计调试清零步骤：⒈关闭流量计后端阀，缓慢打开流量计前段阀，使流量计中充满介质。

⒉打开流量计在最大流量下运行5分钟左右（以仪表最大量程流量为准）。

⒊先关流量计出口阀，再关入口阀，确定管道中介质流量为零，即确保管道中充满静止的介质。

⒋温度升至平衡点后（不再升温），同时确保管道中充满静止的介质，开始清零。

⒌清零：⑴在正常显示状态下，长按↑键8秒，进入零点设置菜单；⑵流量计管道保持校零状态（满管，介质静止），等待力值Fr显示稳定；>>Set Meter ZERO Fr=0.00XXkg YES QUIT NO⑶按SET键激活命令按钮“YES”；⑷在按SET键，Fr=0.000kg既完成仪表的校零操作；⑸在第三后按→选中“QUIT”在按SET键为退出菜单操作；⑹在第三后按↑选中“NO”在按SET键为取消命令按钮激活状态；⒍其余操作详见使用说明书。

NBLBTARGET FLOW METER NBLB型靶式流量计使用说明书NBLB-DT-JS-1025-2018(A)前言感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

目录1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2产品说明 (4)2.1 产品主要结构 (4)2.2工作原理 (4)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)6.3安装操作过程, (8)7调试 (9)7.1调试准备 (9)7.2电气接线 (10)7.3调试操作过程 (10)8注意事项 (13)9故障分析与排除 (13)10 拆卸 (14)10.1警告 (14)10.2 废物清除 (14)11 产品认证 (14)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

电容式靶式流量计使用说明书说明目录一、结构及工作原理 (3)1、结构 (3)2、工作原理 (3)二、内容及技术参数 (4)1、主要技术参数表 (4)2、流量计运行时示屏显示内容 (4)3、流量计检定时显示屏显示内容 (4)三、仪表输出及联线 (5)1、仪表输出形式 (5)2、电流输出特性 (5)3、0～1000HZ 脉冲输出特性 (5)4、仪表接线 (6)四、流量计的安装调试要求 (6)1、高温型（80度至500度）、常温型（-30度至70度）、低温型（-40至-200度）流量计的安装 (6)2、流量计设置零点 (7)3、注意事项 (7)五、危险场所的安装及使用防爆型电容式靶式流量计注意事项 (7)1、流量计正常工作的环境条件 (8)2、用户在安装使用流量计时应注意下列事项 (8)3、本安型防爆产品应注意事项 (8)六、仪表误差修正方法 (9)1、流量系数修正 (9)2、电流发信系数修正 (9)说明七、流量计的检定 (9)1、电容式靶式流量计实流检定 ................................................................ 9 2、干式检定,即采用砝码挂重法 (9)八、参数设置及保存方法 (10)1、零点设置 ............................................................................... 10 2、累积流量清零 ........................................................................... 10 3、参数设置及保存 ......................................................................... 11 4、小信号切除百分比 (11)5、参数操作 (11)九、流量计常见故障及处理方法 (12)1、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的主要的原因 ......... 12 2、流量计工作过程中示值出现非正常增大，造成该现象的主要原因 ............................... 12 3、计量误差大，造成该现象的原因很多，其最主要的原因 ....................................... 12 4、流量计无示值或无发信号，其主要原因 .. (13)5、流量计运行过程中示值一直为零，此种现象主要的原因13出现闪烁时的原因…………………………………………十、特别提示 (13)1、更换电池 .............................................................................. 13 2、环境要求 . (13)一、结构及工作原理1、结构厦门宏控HKB 电容式靶式流量计主要由测量管说 明（外壳）、新型电容力传感器（含阻流元件）、积算 显示和输出部分组成。

靶式流量计的测量原理,结构和应用靶式流量计是一种常用的流量测量仪器，在各种流体管路系统中广泛应用。

它通过测量在管路中流动的流体对靶板施加的力，来确定流体的流量。

本文将详细介绍靶式流量计的测量原理、结构和应用，并探讨其在工业生产中的指导意义。

靶式流量计的测量原理是基于牛顿第二定律，即力等于质量乘以加速度。

在管路中，流动的流体会对靶板施加一个力，这个力与流体的质量流量成正比。

因此，通过测量对靶板施加的力，就能够确定流体的流量大小。

靶式流量计的结构相对简单，通常由流量管、靶板和弹簧等组成。

流量管是由金属或塑料制成的管道，用于引导流体进入测量区域。

靶板位于流量管中的测量区域，通常是一个圆形或方形的金属板，可以移动以接受流体对其施加的力。

靶板上有一个或多个小孔，用于流体进入和出来。

弹簧连接在靶板的下方，用于恢复靶板的初始位置。

在流体通过流量管时，它会对靶板施加一个力。

这个力会使靶板向流体的方向移动，同时弹簧会提供一个与靶板受力相对抗的力。

当两个力平衡时，靶板的位移就能够反映出流体的流量大小。

为了方便读取，往往在靶板上加上一个测量刻度。

靶式流量计在工业生产中有着广泛的应用。

它可以用于测量各种液体和气体的流量，如水、空气、石油等。

靶式流量计的测量范围广，精度高，测量稳定可靠。

因此，在化工、电力、石油、冶金等行业中，靶式流量计被广泛应用于流体管路的流量控制和监测。

靶式流量计的应用还可以帮助企业实现节能减排，提高生产效率。

通过精确测量流体的流量，企业可以了解到流体在生产过程中的消耗情况，并采取相应的措施进行节能。

同时，靶式流量计还可以监测流体管路中的流量变化，及时发现管路堵塞或漏损等问题，从而及时维修，避免生产事故的发生。

总之，靶式流量计是一种重要的流量测量仪器，具有测量范围广、精度高、测量稳定可靠等特点。

在工业生产中，它的应用不仅可以帮助企业实现流量控制和监测，还可以为企业节能减排、提高生产效率提供有力支持。

因此，在选择流量测量仪器时，靶式流量计是一个值得考虑的优选。
