靶式流量计操作指南目录一．基本原理结构二．流量计安装图示三．电气接线图四．传感器故障判断五．操作菜单指南一．靶式流量计基本测量原理与结构图流体流动形成的力作用在靶板上，使靶产生微小位移，靶板受力经不锈钢靶杆传递给压敏应变片，应变片电阻A2、A4受挤压后电阻变小，A1、A3受拉伸而电阻变大，此时电桥平衡被打破，经应变片电桥把力转换成与流速的平方成正比关系的电信号：二．靶式流量计安装图靶式流量计主要有三种安装形式：管道式﹑固定插入式﹑在线可插拔式。
以下是三种方式的安装示意图及基本要求：1.管道式安装图示2.固定插入式安装图示3.在线可伸缩式安装图示三．靶式流量计电气接线图靶式流量计的电气安装方式主要有两种，一种是一体式安装方式，另一种是分体式安装方式。
以下是两种安装方式的电气接线图。
1.一体式电气接线图2.分体式电气接线图对于分体安装的靶式流量计，传感器单元与变送器显示单元之间采用专用8芯（Beldin8418）电缆进行连接，由供货方提供10米专用电缆。
当然也可以采用与之相当的8*1.0mm2其它电缆，其最大安装距离76.2米。
以下是接线图：3．分体式支架安装示意图四．靶式流量计传感器好坏判断从靶式流量计结构原理上可以看出，传感器是由4只完全相同的高精密应变片电阻组成一惠斯通电桥。
该电桥中4只应变片电阻阻值均为5000Ω，即A1=A2=A3=A4=5000Ω。
在实际工作中，我们完全可以很方便地用一台普通数字万用表的KΩ档就能准确判断出传感器的好与坏。
下面就怎样判断作出叙述：1.桥路电阻的判断将靶式流量计传感器6根引出线（绿﹑白﹑红﹑黑﹑紫﹑紫）从接线端子上取下（对分体式）或将10针插口J3从转换器拔下（对一体式），用万用表的KΩ档分别测试桥路的6根线之间的电阻值，在正常情况下，测量值应符合下述阻值：注意：（1）如果测试出任意两根线之间的电阻值出现10.0KΩ或15.0KΩ，可以判定传感器已经损坏。
（2）符合上述表格中测试数据还不能完全判定传感器的好与坏，还必须对其绝缘电阻这一指标进行进一步测试。
靶式流量计参数
1.测量范围：靶式流量计的测量范围一般根据管道的直径和介质流速来确定。
一般来说，测量范围越大，适用的流体种类也越多。
2. 测量精度：靶式流量计的测量精度受到多种因素的影响，如流体的物理性质、流量计的结构和测量环境等。
一般来说，测量精度在工业生产中非常重要，需要根据具体应用场景来选择合适的仪器型号。
3. 温度范围：不同型号的靶式流量计在适用的温度范围上存在差异。
因此在选购时需要根据实际需要来选择。
4. 压力范围：靶式流量计对介质的压力也有一定的要求。
一般来说，不同型号的流量计适用的压力范围也不同。
在选购时需要注意。
5. 环境要求：不同型号的流量计在使用环境上也有不同的要求。
如防爆性能、耐腐蚀性能等。
需要根据具体应用场景来选择合适的仪器。
综上所述，靶式流量计的参数包括测量范围、测量精度、温度范围、压力范围和环境要求等多个方面。
在选购时需要根据实际需求来选择合适的仪器型号。
- 1 -。
MF30 靶式流量计使用说明书北京妙思特仪表有限公司一、概述靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，由于当时力转换器及力平衡机构的缺陷使得靶式流量计未能发挥应有的优势，随着科学技术的发展，先后出现了直接应力式和电容式力传感器作为测量和敏感传递元件的靶式流量计，大大地提高了该种产品的性能，本公司则利用多年来应用灵敏的霍尔元件在微小位移检测方面的丰富经验和成熟技术方案，成功地开发了MF30型靶式流量计产品，充分发挥靶式流量计先天的优势，广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量，尤其在小流量、高粘度、易凝易堵、高低温、强腐蚀、强震动等流量计量困难的工艺条件下具有很好的适应性。
二、产品特点：●全焊接结构●使用安全可靠，霍尔与流量管隔离●可选用多种防腐材质●使用寿命长●测量各种工况下气体、液体、蒸汽等介质●灵敏度高，最低流速可达0.1m/s●计量准确，总量测量可达0.2％●重复性好，可达0.05％～0.08％●流量范围宽，量程比大于10:1●压力损失小,节能效果明显●可现场标定，更换靶板即可改变量程●现场LCD显示瞬时和累积量●现场输入工况参数可实现静态补偿三、仪表安装及接线连接3.1安装在仪表安装过程中，请小心操作，不可损坏法兰密封面，也不要用靶片或靶杆提起流量计，以免损坏仪表或降低仪表精度！靶式流量计应安装在直管段上，流量计前应该有不少于10倍的直管段，流量计后应该有不少于5倍的直管段。
如果要取得理想的测量效果，其前端至少有20倍直管段，后端至少有10倍直管段！以下主要针对插入式安装进行介绍，用户如果选用插入式靶式流量计，需要提供与仪表配对的接口连接部分，具体尺寸和工艺见下图：图1 DN50插入式管道连接图图2 DN100插入式管道连接图3.2.1接线端子说明：1、2：两线制4～20mA（或20～4 mA）输出4、5：报警输出1（或脉冲输出）3、6：报警输出2（或脉冲输出）图3 电气接线示意图3.2.2一体式安装说明在一体式（接线为两线制）仪表安装过程中，一般只把1、2号端子与用户系统连接，1号端子接电源地，2号端子接电源正。

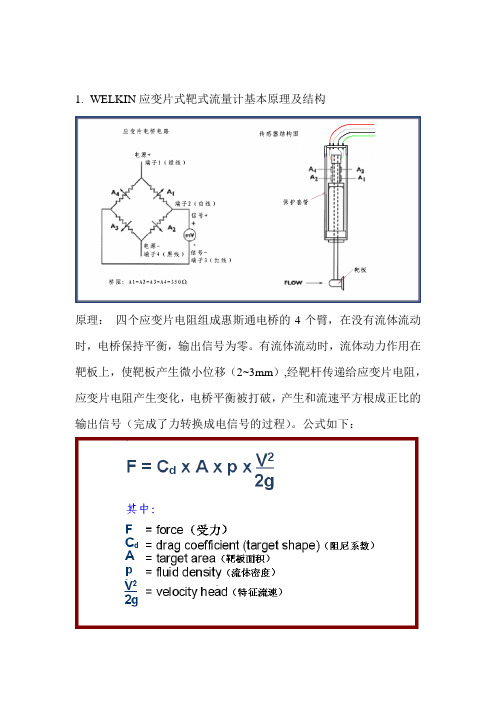

1.WELKIN应变片式靶式流量计基本原理及结构原理：四个应变片电阻组成惠斯通电桥的4个臂，在没有流体流动时，电桥保持平衡，输出信号为零。
有流体流动时，流体动力作用在靶板上，使靶板产生微小位移（2~3mm）,经靶杆传递给应变片电阻，应变片电阻产生变化，电桥平衡被打破，产生和流速平方根成正比的输出信号（完成了力转换成电信号的过程）。
公式如下：2..结构组成及连接方式WELKIN应变片式靶式流量计基本组成由：传感器部分，转换器部分，显示部分三部分组成。
①．传感器（插入式，管道式）②．转换器（MODEL2000型）③．显示面板3.怎样检测和判断传感器故障从靶式流量计结构原理上可以看出，传感器是由4只完全相同的高精密应变片电阻组成一惠斯通电桥，该电桥中4只应变片电阻阻值均为350Ω,即A1=A2=A3=A4=350Ω。
在实际工作中，我们完全可以很方便地用一台普通数字万用表就能准确判断出传感器的好与坏，下面就怎样判断叙述如下：① ．桥路电阻的判断将靶式流量计传感器引出的4根线（绿，白，红，黑）从接线端子上取下（对分体式）或将10针插口J3从转换器拔下（对一体式），用万用表的欧姆档分别测量桥路的4根线，在正常情况下，测量值应符合下述阻值：注意：（A ）.如果测试出任意两根线之间的电阻值出现700Ω或1050Ω,可以判定传感器已经损坏。
（B ）.符合上述表格中测试数据还不能完全判定传感器的好与坏，还必须对其绝缘电阻这一指标进行进一步测试。
②．桥路绝缘电阻的测试用万用表的200MΩ档分别测试传感器4根引出线对表体（法兰）的绝缘电阻值，测试结果应符合下述表格中的电阻值：特别注意：测试中不要将人体电阻并入其中，以免造成误判。
综合结论：如上述1, 2项测试结果完全符合表格中的数值，可以判定靶式流量计传感器部分完全正常。
4. 转换器及显示部分故障这一部分完全采用固化形式，一般从外面是无法判断出故障，但是，根据我们在全国几千台的使用情况统计，该转换器故障率非常小。
NBLBTARGET FLOW METER NBLB型靶式流量计使用说明书NBLB-DT-JS-1025-2018(A)前言感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过输入版本号下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
目录1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 产品主要结构 (4)2.2工作原理 (4)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (7)5.1开箱验货注意事项 (7)5.2检查内容 (8)6安装 (8)6.1安装工具 (8)6.2安装技术要求 (8)6.3安装操作过程, (8)7调试 (9)7.1调试准备 (9)7.2电气接线 (10)7.3调试操作过程 (10)8注意事项 (13)9故障分析与排除 (13)10 拆卸 (14)10.1警告 (14)10.2 废物清除 (14)11 产品认证 (14)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
电容式靶式流量计使用说明书说明目录一、结构及工作原理 (3)1、结构 (3)2、工作原理 (3)二、内容及技术参数 (4)1、主要技术参数表 (4)2、流量计运行时示屏显示内容 (4)3、流量计检定时显示屏显示内容 (4)三、仪表输出及联线 (5)1、仪表输出形式 (5)2、电流输出特性 (5)3、0～1000HZ 脉冲输出特性 (5)4、仪表接线 (6)四、流量计的安装调试要求 (6)1、高温型（80度至500度）、常温型（-30度至70度）、低温型（-40至-200度）流量计的安装 (6)2、流量计设置零点 (7)3、注意事项 (7)五、危险场所的安装及使用防爆型电容式靶式流量计注意事项 (7)1、流量计正常工作的环境条件 (8)2、用户在安装使用流量计时应注意下列事项 (8)3、本安型防爆产品应注意事项 (8)六、仪表误差修正方法 (9)1、流量系数修正 (9)2、电流发信系数修正 (9)说明七、流量计的检定 (9)1、电容式靶式流量计实流检定 ................................................................ 9 2、干式检定,即采用砝码挂重法 (9)八、参数设置及保存方法 (10)1、零点设置 ............................................................................... 10 2、累积流量清零 ........................................................................... 10 3、参数设置及保存 ......................................................................... 11 4、小信号切除百分比 (11)5、参数操作 (11)九、流量计常见故障及处理方法 (12)1、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的主要的原因 ......... 12 2、流量计工作过程中示值出现非正常增大，造成该现象的主要原因 ............................... 12 3、计量误差大，造成该现象的原因很多，其最主要的原因 ....................................... 12 4、流量计无示值或无发信号，其主要原因 .. (13)5、流量计运行过程中示值一直为零，此种现象主要的原因13出现闪烁时的原因…………………………………………十、特别提示 (13)1、更换电池 .............................................................................. 13 2、环境要求 . (13)一、结构及工作原理1、结构厦门宏控HKB 电容式靶式流量计主要由测量管说 明（外壳）、新型电容力传感器（含阻流元件）、积算 显示和输出部分组成。
一、概述靶式流量计是差压流量计的一个品种，它在工业上的开发应用已有数十年的历史。
我国于20世纪70年代开发电动、气动靶式流量变送器它是电动、气动单元组合仪表的检测仪表。
由于当时力转换器直接采用差压变送器的力平衡机构，这种流量计使用时不免带来力平衡机构本身所造成的诸多缺陷，如零位易漂移，测量精确度低，杠杆机构可靠性差等。
由于力平衡机构性能不佳的拖累，靶式流量计本身的许多优点亦未能得到有效的发挥，至今用户对旧靶式流量计的不良印象仍未消除。
新型靶式流量计的力转换器采用应变式力转换器，它完全消除了上述力平衡机构的缺点，新型靶式流量计还把微电子技术和计算机技术应用到信号转换器和显示部分，流量计具有一系列优点，相信今后在众多流量计中发挥重要的作用。
SBL-型系列数显靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有抗扰、抗杂质性能，轻便又可靠的优点，广泛用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看，SBL型流量计具及为广阔的适用性，即：.适用于各种管径，15至2000mm至更大.适用于高低温介质：从-196℃至+450℃.适用于高压力工况：从0至42Mpa(表压)产品特点：.能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量。
.灵敏度极高，能测量超小流量，其可测量低流速为0.08m/s.无可动部件，使用安全可靠.计量准确，精度高，总量测量准确度可达0.2%.测量范围宽，最大测量范围可达成1:30.重复性好，一般为0.1%至0.08%测量快速.压力损失小，仅为标准孔板流量计的1/2△p左右.可采用干式标定方式，即砝码挂重法.可根据实际需要更换靶板而改变流量测量范围.能在线直读示值，又能远传发信.安装简单，极易维护二、原理与结构1、原理测量管（仪表表体）中心同轴放置一块园形靶板，当流体冲击靶板时，靶板上受到一个力F，它与流速V，介质密度ρ和靶板受力面积A之间关系式如式（1）所示。
