简单几何体的结构特征、直观图和三视图

空间几何体的结构特征及三视图和直观图考纲要求1.了解和正方体、球有关的简单组合体的结构特征，理解柱、锥、台、球的结构特征．2.能画出简单空间图形(长方体、球、圆柱、圆锥、棱柱等简易组合)的三视图，会用斜二测画法画出它们的直观图．3.会用平行投影与中心投影两种方法画出简单空间图形的三视图或直观图，了解空间图形的不同表示形式．4.能识别三视图所表示的空间几何体；理解三视图和直观图的联系，并能进行转化.考情分析1.三视图是新增加的内容，是高考的热点和重点，几乎年年考．2.柱、锥、台、球及简单组合体的结构特征及性质是本节内容的重点，也是难点．3.以选择、填空题的形式考查，有时也会在解答题中出现.教学过程基础梳理空间几何体的直观图常用画法来画，其规则是(1)原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴、y′轴的夹角为，z′轴与x′轴和y′轴所在平面．(2)原图形中平行于坐标轴的线段，直观图中仍分别．平行于x轴和z轴的线段在直观图中保持原长度，平行于y轴的线段长度在直观图中．五、三视图几何体的三视图括、、，分别是从几何体的、、观察几何体画出的轮廓线．双基自测1．(教材习题改编)无论怎么放置，其三视图完全相同的几何体是() A．正方体B．长方体C．圆锥D．球2．一个简单几何体的正视图、侧视图如图所示，则其俯视图不可能为：①长方形；②正方形；③圆；④椭圆．其中正确的是()A．①②B．②③C．③④D．①④3.若一个底面是正三角形的直三棱柱的正视图如图所示，则其侧面积等于()A. 3 B．2C．2 3 D．64．如果圆锥的侧面展开图是半圆，那么这个圆锥的顶角(圆锥轴截面中两条母线的夹角)是________．5.(2011·山东高考改编)如图是长和宽分别相等的两个矩形．给定下列三个命题：①存在三棱柱其正视图、俯视图如图；②存在四棱柱，其正视图、俯视图如图；③存在圆柱，其正视图、俯视图如图．其中真命题的序号是________．1．对三视图的认识及三视图画法(1)空间几何体的三视图是该几何体在三个两两垂直的平面上的正投影，并不是从三个方向看到的该几何体的侧面表示的图形．(2)在画三视图时，重叠的线只画一条，能看见的轮廓线和棱用实线表示，挡住的线要画成虚线．(3)三视图的正视图、侧视图、俯视图分别是从几何体的正前方、正左方、正上方观察几何体用平行投影画出的轮廓线．2．对斜二测画法的认识及直观图的画法(1)在斜二测画法中，要确定关键点及关键线段．“平行于x轴的线段平行性不变，长度不变；平行于y轴的线段平行性不变，长度减半．”(2)按照斜二测画法得到的平面图形的直观图，其面积与原图形的面积有以下关系：S直观图＝24S原图形，S原图形＝22S直观图．典例分析考点一、空间几何体的结构特征[例1](2011·广东高考)正五棱柱中，不同在任何侧面且不同在任何底面的两顶点的连线称为它的对角线，那么一个正五棱柱对角线的条数共有()A．20B．15C．12 D．10[巧练模拟]——————(课堂突破保分题，分分必保！)1．(2012·南昌模拟)如图：在透明塑料制成的长方体ABCD－A1B1C1D1容器内灌进一些水，将容器底面一边BC固定于地面上，再将容器倾斜，随着倾斜度的不同，有下列四个说法：①水的部分始终呈棱柱状；②水面四边形BFGH的面积不改变；③棱A1D1始终与水面EFGH平行；④当E∈AA1时，AE＋BF是定值．其中正确说法是()A．①②③B．①③C．①②③④D．①③④2．(2012·温州五校第二次联考)下图是一个正方体的展开图，将其折叠起来，变成正方体后的图形可能是()[冲关锦囊]几种常见的多面体的结构特征(1)直棱柱：侧棱垂直于底面的棱柱．特别地，当底面是正多边形时，叫正棱柱(如正三棱柱，正四棱柱)．(2)正棱锥：底面是正多边形，且顶点在底面的射影是底面中心的棱锥．特别地，各条棱均相等的正三棱锥又叫正四面体.考点二、几何体的三视图[例2] (2011·新课标全国卷)在一个几何体的三视图中，正视图和俯视图如图所示，则相应的侧视图可以为( )[巧练模拟]———————(课堂突破保分题，分分必保！) 3．(2012·西安模拟)如图，某几何体的正视图与侧视图都是边长为1 的正方形，且体积为12，则该几何体的俯视图可以是 ( )[冲关锦囊]三视图的长度特征三视图中，正视图和侧视图一样高，正视图和俯视图一样长，侧视图和俯视图一样宽．即“长对正，宽相等，高平齐”．[注意] 画三视图时，要注意虚、实线的区别．考点三、空间几何体的直观图例3.已知正三角形ABC 的边长为a ，那么△ABC 的平面直观图△A ′B ′C ′的面积为( )． A.34a 2 B.38a 2 C.68a 2 D.616a 2 解析 如图①②所示的实际图形和直观图．由斜二测画法可知，A ′B ′＝AB ＝a ，O ′C ′＝12OC ＝34a ，在图②中作C ′D ′⊥A ′B ′于D ′， 则C ′D ′＝22O ′C ′＝68a . ∴S △A ′B ′C ′＝12A ′B ′·C ′D ′＝12×a ×68a ＝616a 2.答案 D直接根据水平放置的平面图形的直观图的斜二测画法规则即可得到平面图形的面积是其直观图面积的22倍，这是一个较常用的重要结论．[巧练模拟]———————(课堂突破保分题，分分必保！)如图，矩形O ′A ′B ′C ′是水平放置的一个平面图形的直观图，其中O ′A ′＝6 cm ，O ′C ′＝2 cm ，则原图形是( )． A ．正方形 B ．矩形C ．菱形D ．一般的平行四边形一、选择题1．(2012·惠州模拟)下列四个几何体中，几何体只有正视图和侧视图相同的是( )A ．①②B ．①③C ．①④D ．②④2．(2011·浙江高考)若某几何体的三视图如图所示，则这个几何体的直观图可以是()3．给出下列命题：①如果一个几何体的三视图是完全相同的，则这个几何体是正方体；②如果一个几何体的正视图和俯视图都是矩形，则这个几何体是长方体；③如果一个几何体的三视图都是矩形，则这个几何体是长方体；④如果一个几何体的正视图和侧视图都是等腰梯形，则这个几何体是圆台，其中正确命题的个数是()A．0 B．1C．2 D．34.如图△A′B′C′是△ABC的直观图，那么△ABC是()A．等腰三角形B．直角三角形C．等腰直角三角形D．钝角三角形5．如图，已知三棱锥的底面是直角三角形，直角边长分别为3和4，过直角顶点的侧棱长为4，且垂直于底面，该三棱锥的正视图是()解析：三棱锥的正视图应为高为4，底面边长为3的直角三角形．答案：B二、填空题6．(2012·长沙模拟)用单位正方体块搭一个几何体，使它的正视图和俯视图如图所示，则它的体积的最大值为________，最小值为________．解析：由俯视图及正视图可得，如图所示，由图示可得体积的最大值为14，体积的最小值为9.答案：1497．给出下列命题：①在正方体上任意选择4个不共面的顶点，它们可能是正四面体的4个顶点；②底面是等边三角形，侧面都是等腰三角形的三棱锥是正三棱锥；③若有两个侧面垂直于底面，则该四棱柱为直四棱柱；④一个棱锥可以有两条侧棱和底面垂直；⑤一个棱锥可以有两个侧面和底面垂直；⑥所有侧面都是正方形的四棱柱一定是正方体．其中正确命题的序号是________．解析：①正确，正四面体是每个面都是等边三角形的四面体，如正方形ABCD－A1B1C1D1中的四面体A－CB1D1；②错误，如图所示，底面△ABC为等边三角形，可令AB＝VB＝VC＝BC＝AC，则△VBC为等边三角形，△VAB和△VCA均为等腰三角形，但不能判定其为正三棱锥；③错误，必须是相邻的两个侧面；④错误，如果有两条侧棱和底面垂直，则它们平行，不可能；⑤正确，当两个侧面的公共边垂直于底面时成立；⑥错误，当底面是菱形时，此说法不成立，所以应填①⑤.答案：①⑤。

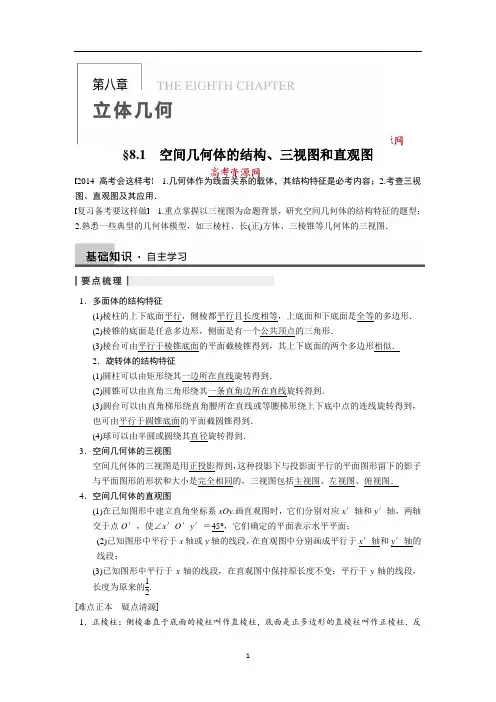

§8.1 空间几何体的结构、三视图和直观图2014高考会这样考 1.几何体作为线面关系的载体，其结构特征是必考内容；2.考查三视图、直观图及其应用．复习备考要这样做 1.重点掌握以三视图为命题背景，研究空间几何体的结构特征的题型；2.熟悉一些典型的几何体模型，如三棱柱、长(正)方体、三棱锥等几何体的三视图．1．多面体的结构特征(1)棱柱的上下底面平行，侧棱都平行且长度相等，上底面和下底面是全等的多边形． (2)棱锥的底面是任意多边形，侧面是有一个公共顶点的三角形．(3)棱台可由平行于棱锥底面的平面截棱锥得到，其上下底面的两个多边形相似． 2．旋转体的结构特征(1)圆柱可以由矩形绕其一边所在直线旋转得到．(2)圆锥可以由直角三角形绕其一条直角边所在直线旋转得到．(3)圆台可以由直角梯形绕直角腰所在直线或等腰梯形绕上下底中点的连线旋转得到，也可由平行于圆锥底面的平面截圆锥得到． (4)球可以由半圆或圆绕其直径旋转得到． 3．空间几何体的三视图空间几何体的三视图是用正投影得到，这种投影下与投影面平行的平面图形留下的影子与平面图形的形状和大小是完全相同的，三视图包括主视图、左视图、俯视图． 4．空间几何体的直观图(1)在已知图形中建立直角坐标系xOy .画直观图时，它们分别对应x ′轴和y ′轴，两轴交于点O ′，使∠x ′O ′y ′＝45°，它们确定的平面表示水平平面；(2)已知图形中平行于x 轴或y 轴的线段，在直观图中分别画成平行于x ′轴和y ′轴的线段；(3)已知图形中平行于x 轴的线段，在直观图中保持原长度不变；平行于y 轴的线段，长度为原来的12.[难点正本 疑点清源]1．正棱柱：侧棱垂直于底面的棱柱叫作直棱柱，底面是正多边形的直棱柱叫作正棱柱．反之，正棱柱的底面是正多边形，侧棱垂直于底面，侧面是矩形．2．正棱锥：底面是正多边形，顶点在底面的射影是底面正多边形的中心的棱锥叫作正棱锥．特别地，各棱均相等的正三棱锥叫正四面体．反过来，正棱锥的底面是正多边形，且顶点在底面的射影是底面正多边形的中心．3．空间几何体的数量关系也体现在三视图中，主视图和左视图的“高平齐”，主视图和俯视图的“长对正”，左视图和俯视图的“宽相等”．其中，主视图、左视图的高就是空间几何体的高，主视图、俯视图中的长就是空间几何体的最大长度，左视图、俯视图中的宽就是空间几何体的最大宽度．要尽量按照这个规则画空间几何体的三视图．1．利用斜二测画法得到的以下结论，正确的是__________．(写出所有正确的序号)①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④圆的直观图是椭圆；⑤菱形的直观图是菱形．2．一个几何体的主视图为一个三角形，则这个几何体可能是下列几何体中的________(填入所有可能的几何体前的编号)．①三棱锥；②四棱锥；③三棱柱；④四棱柱；⑤圆锥；⑥圆柱．3．用任意一个平面截一个几何体，各个截面都是圆面，则这个几何体一定是() A．圆柱B．圆锥C．球体D．圆柱、圆锥、球体的组合体4．(2012·湖南)某几何体的主视图和左视图均如图所示，则该几何体的俯视图不可能．．．是()5.如图，已知三棱锥的底面是直角三角形，直角边边长分别为3和4，过直角顶点的侧棱长为4，且垂直于底面，该三棱锥的主视图是()题型一 空间几何体的结构特征 例1 设有以下四个命题：①底面是平行四边形的四棱柱是平行六面体； ②底面是矩形的平行六面体是长方体；③直四棱柱是直平行六面体； ④棱台的相对侧棱延长后必交于一点． 其中真命题的序号是________．以下命题：①以直角三角形的一边为轴旋转一周所得的旋转体是圆锥； ②以直角梯形的一腰为轴旋转一周所得的旋转体是圆台； ③圆柱、圆锥、圆台的底面都是圆；④一个平面截圆锥，得到一个圆锥和一个圆台． 其中正确命题的个数为( ) A ．0 B ．1 C ．2 D ．3 题型二 几何体的三视图例2 如图，某几何体的主视图与左视图都是边长为1的正方形，且体积为12，则该几何体的俯视图可以是( )一个长方体去掉一个小长方体，所得几何体的主视图与左视图分别如图所示，则该几何体的俯视图为( )题型三 空间几何体的直观图例3 已知△ABC 的直观图A ′B ′C ′是边长为a 的正三角形，求原△ABC 的面积．正三角形AOB的边长为a，建立如图所示的直角坐标系xOy，则它的直观图的面积是________．三视图识图不准确致误典例：(5分)一个空间几何体的三视图，如图所示，则这个空间几何体的表面积是________．方法与技巧1．棱柱、棱锥要掌握各部分的结构特征，计算问题往往转化到一个三角形中进行解决．2．旋转体要抓住“旋转”特点，弄清底面、侧面及展开图形状．3．三视图画法：(1)实虚线的画法：分界线和可见轮廓线用实线，看不见的轮廓线用虚线；(2)理解“长对正、宽平齐、高相等”．4．直观图画法：平行性、长度两个要素．失误与防范1．台体可以看成是由锥体截得的，但一定强调截面与底面平行．2．注意空间几何体的不同放置对三视图的影响．3．能够由空间几何体的三视图得到它的直观图；也能够由空间几何体的直观图得到它的三视图，提升空间想象能力．A 组 专项基础训练 (时间：35分钟，满分：57分)一、选择题(每小题5分，共20分)1．给出四个命题：①各侧面都是全等四边形的棱柱一定是正棱柱；②对角面是全等矩形的六面体一定是长方体；③有两侧面垂直于底面的棱柱一定是直棱柱；④长方体一定是正四棱柱． 其中正确的命题个数是( )A ．0B ．1C ．2D ．32．(2012·福建)一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是( )A ．球B ．三棱锥C ．正方体D ．圆柱 3．(2011·课标全国)在一个几何体的三视图中，主视图和俯视图如图所示，则相应的左视图可以为( )4．如图是一个物体的三视图，则此三视图所描述物体的直观图是( )二、填空题(每小题5分，共15分)5．一个三角形在其直观图中对应一个边长为1的正三角形，原三角形的面积为________．答案 626.如图所示，E 、F 分别为正方体ABCD —A1B 1C 1D 1的面ADD 1A 1、面 BCC 1B 1的中心，则四边形BFD 1E 在该正方体的面DCC 1D 1上的投影是 ________．(填序号)7．图中的三个直角三角形是一个体积为20 cm3的几何体的三视图，则h＝________cm.三、解答题(共22分)8．(10分)一个几何体的三视图及其相关数据如图所示，求这个几何体的表面积．9．(12分)已知一个正三棱台的两底面边长分别为30 cm和20 cm，且其侧面积等于两底面面积之和，求棱台的高．B组专项能力提升(时间：25分钟，满分：43分)一、选择题(每小题5分，共15分)1．(2011·山东)右图是长和宽分别相等的两个矩形，给定下列三个命题：①存在三棱柱，其主视图、俯视图如右图；②存在四棱柱，其主视图、俯视图如右图；③存在圆柱，其主视图、俯视图如右图．其中真命题的个数是()A．3 B．2C．1 D．02.一个正方体截去两个角后所得几何体的主视图、左视图如图所示，则其俯视图为()3．在棱长为1的正方体ABCD—A1B1C1D1中，过对角线BD1的一个平面交AA1于E，交CC1于F，得四边形BFD1E，给出下列结论：①四边形BFD1E有可能为梯形；②四边形BFD1E有可能为菱形；③四边形BFD1E在底面ABCD内的投影一定是正方形；④四边形BFD1E有可能垂直于平面BB1D1D；⑤四边形BFD1E面积的最小值为6 2.其中正确的是() A．①②③④B．②③④⑤C．①③④⑤D．①②④⑤二、填空题(每小题5分，共15分)4.在直观图(如图所示)中，四边形O′A′B′C′为菱形且边长为2 cm，则在xOy坐标系中，四边形ABCO为________，面积为________ cm2.5．用半径为r的半圆形铁皮卷成一个圆锥筒，那么这个圆锥筒的高是________．6.如图，点O为正方体ABCD—A′B′C′D′的中心，点E为面B′BCC′的中心，点F为B′C′的中点，则空间四边形D′OEF在该正方体的各个面上的投影可能是________(填出所有可能的序号)．三、解答题7．(13分)已知正三棱锥V—ABC的主视图、左视图和俯视图如图所示．(1)画出该三棱锥的直观图；(2)求出左视图的面积．。

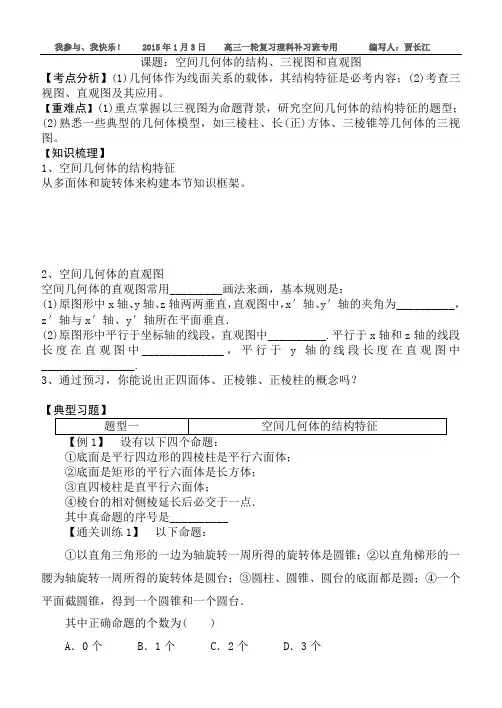

我参与、我快乐！ 2015年1月3日高三一轮复习理科补习班专用编写人：贾长江课题：空间几何体的结构、三视图和直观图【考点分析】(1)几何体作为线面关系的载体，其结构特征是必考内容；(2)考查三视图、直观图及其应用。

【重难点】(1)重点掌握以三视图为命题背景，研究空间几何体的结构特征的题型；(2)熟悉一些典型的几何体模型，如三棱柱、长(正)方体、三棱锥等几何体的三视图。

【知识梳理】1、空间几何体的结构特征从多面体和旋转体来构建本节知识框架。

2、空间几何体的直观图空间几何体的直观图常用_________画法来画，基本规则是：(1)原图形中x轴、y轴、z轴两两垂直，直观图中，x′轴、y′轴的夹角为__________，z′轴与x′轴、y′轴所在平面垂直．(2)原图形中平行于坐标轴的线段，直观图中__________.平行于x轴和z轴的线段长度在直观图中______________，平行于y轴的线段长度在直观图中________________.3、通过预习，你能说出正四面体、正棱锥、正棱柱的概念吗？【①底面是平行四边形的四棱柱是平行六面体；②底面是矩形的平行六面体是长方体；③直四棱柱是直平行六面体；④棱台的相对侧棱延长后必交于一点．其中真命题的序号是__________【通关训练1】以下命题：①以直角三角形的一边为轴旋转一周所得的旋转体是圆锥；②以直角梯形的一腰为轴旋转一周所得的旋转体是圆台；③圆柱、圆锥、圆台的底面都是圆；④一个平面截圆锥，得到一个圆锥和一个圆台．其中正确命题的个数为( )A．0个B．1个C．2个D．3个审核人审批人 班级 小组 姓名 组评 师评 2题型二 空间几何体的三视图且体积为12，则该几何体的俯视图可以是( )题型三 空间几何体的直观图的面积为( )A.34a2B.38a2C.68a2D.616a2【通关训练3】 如果一个水平放置的图形的斜二测直观图是一个底角为45°，腰和上底均为1的等腰梯形，那么原平面图形的面积是( )A ．2＋ 2B.1＋22C.2＋22 D ．1＋ 2【我的收获】。
