电梯楼层显示器目录电梯楼层显示器 (1)1、产品介绍 (3)1.1电梯楼层显示器简介 (3)1.2产品功能特色 (3)1.3解决电梯监控中4个关键问题 (3)1.4订货型号 (4)2、结构与参数 (4)2.1工作原理 (4)2.2字符叠加器结构和功能 (5)2.3技术参数 (7)3、设备安装 (8)3.1电源 (9)3.2视频信号连接 (9)3.3光电传感器安装 (9)4、系统设置 (10)5、软件功能介绍 (12)6、联系方式 (15)7、更新历史 (15)1、产品介绍1.1电梯楼层显示器简介电梯楼层字符叠加器及电梯楼层显示器是用来监控和显示电梯运行状态的设备，适用于有电视监控的大厦电梯，在不改变电梯现有电器线路的情况下，通过光电采集器采集数据，能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等，同时可以叠加时间日期，可任意定义显示文字和图形。
准确知道电梯当前所在的楼层有利于小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅，一旦电梯故障，方便维修人员知道电梯所在楼层，从而及时处理，若有案件发生，也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
1.2产品功能特色1、使用专业的电梯级别的光电传感器，具有高灵敏性和高稳定性；2、光电传感器在本产品上直接取电，无需再额外为传感器提供电源；3、最大显示楼层数：地下50层～地面200层；4、电梯运行状态指示：上行、下行、暂停、楼层号、故障，显示位置任意设置，显示的图标任意设置。
5、可叠加电梯名称、日期、时间，电梯名称的字数不限制，显示位置任意设置，日期时间的位置任意设置。
6、独特的故障检测显示功能：能自动检测正常运行中的电梯故障，并将故障信息以闪烁的字符叠加在监控图像上，能根据显示信息确定故障电梯停靠位置，提醒监控人员、方便维修人员。
7、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高。
JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED 显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
注意：正确的安装必须是：平层块不在传感器中间时，平层指示灯熄灭，在电梯正常停稳时平层指示灯亮。
数字楼显（又称电梯楼层显示器）数字楼显又可称为电梯楼层显示器，电梯楼层字符叠加器。
数字楼显分类：数字楼显根据支持的摄像机类型可分为网络数字楼显和模拟数字楼显；根据抗干扰方式的不同可分为视频信号放大抗干扰数字楼显和移频抗干扰数字楼显；根据传输的方式不同可分为模拟数字楼显，网络数字楼显和同轴转网络数字楼显。
下面主要介绍的就是新产品——同轴转网络数字楼显。
同轴转网络数字楼显简介：同轴转网络数字楼显(NE-GQ6000N-BNC-DT)可以在电梯监控画面上叠加显示时间、日期、电梯名称、所在楼层、运行方向和状态等信息，并且当电梯卡层时，在监控画面上自动闪烁报警，可以第一时间确认电梯所处精确位置，从而快速有效的实施营救。
同轴转网络数字楼显是由恩易研发生产，在网络电梯楼层叠加器的基础上增加了同轴网络传输器，可以实现远距离传输，不受100米限制，方便布线。
同轴转网络数字楼显设备：同轴转网络数字楼显主机1台同轴转换器1个，电梯专用平层传感器1个同轴转网络数字楼显的安装：（一）同轴转网络数字楼显（网线传输方案）1、安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构，只需要在原监控系统添加（嵌入）叠加主机。
同轴转网络数字楼显整体安装拓扑图（网络传输）2、同轴转网络数字楼显安装前（网络传输）3、同轴转网络数字楼显安装后（网络传输）主机安装：同轴转网络数字楼显是双网口，只需将主机串入随行电缆连接网络摄像机的网线中即可（随行电缆中原连接网络摄像机的网线连接叠加器主机，再用一根网线将主机与摄像机相连）。
4.传感器安装注意：1、确保电梯处于平层时，传感器U型槽中两对红外对射灯能完全被遮光板遮住2、确保传感器正向安装，即传感器侧面的英文字母处于正方向光电平层传感器与电梯原平层传感器组安装在一起，以便借用电梯原平层传感器组配套的遮光板（隔磁板），采集电梯运行状态信号。
光电平层传感器具体安装位置如下图：二、同轴转网络数字楼显（同轴传输方案）1.安装须知电梯信息采集叠加器的安装无须重新布线、不会改变原监控系统的布线结构，只需要在原监控系统添加（嵌入）叠加主机、机房安装同轴转网络传输转换器。
电梯楼层显示器的设置及使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
楼层显示器工作原理
楼层显示器，全称电梯楼层显示器，电梯楼层字符叠加器，能将电梯的运行状态，所在楼层显示在监控画面上，当电梯出现故障时，能第一时间确认电梯所处精确位置，从而快速有效的实时营救。
视频电梯楼层字符显示器，能将电梯的上下运行状态及符号，电梯所在楼号、单元门号及电梯编号全部用中文叠加在电梯内摄像机的视频图像上。
监控中心的工作人员能准确快速地看出出入大楼的人员所在的楼号单元号电梯号和楼层号，以便电梯内发生事变时，工作人员能够实时的采集电梯内的信息，并根据收集的信息分析进出人员的活动情况。
电梯楼层视频显示器在智能化建筑物、小区以及别墅的电梯中得到了广泛的普及应用，在电梯监控系统中发挥着重大作用。
性能特征：性能稳定: 引进国外技术，采用最新生产工艺,使产品的可靠性得到了绝对的保障,在已安装的产品中，无故障维修率。
质量可靠：由于利用独立的红外对射调制信号，和电梯之间无任何线路连接，因此可以适合任何型号电梯，而且决不受到电梯运行的电磁干扰。
另外在线路上还可加进本公司独有的视频抗干扰技术，使得视频传输信号质量大幅提高，有效抑制电梯运行强磁场带来的干扰。
事实证明，恩易电梯楼层显示器一经投放市场，马上得到客户的认同，楼层计数准确，不乱层，不跳数，图像质量稳定，图像传输距离增大，有效抑制干扰，且字符信息输入方式简单，安装调试极为方便，图像和字符都很清晰。

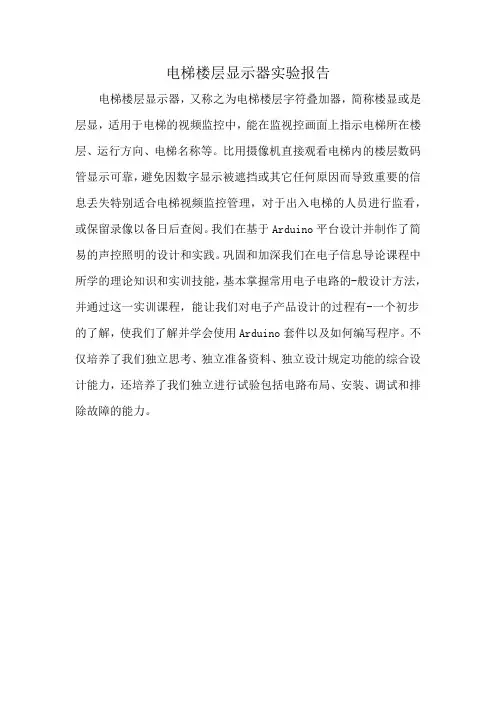

电梯楼层显示器实验报告
电梯楼层显示器，又称之为电梯楼层字符叠加器，简称楼显或是层显，适用于电梯的视频监控中，能在监视控画面上指示电梯所在楼层、运行方向、电梯名称等。
比用摄像机直接观看电梯内的楼层数码管显示可靠，避免因数字显示被遮挡或其它任何原因而导致重要的信息丢失特别适合电梯视频监控管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅。
我们在基于Arduino平台设计并制作了简易的声控照明的设计和实践。
巩固和加深我们在电子信息导论课程中所学的理论知识和实训技能，基本掌握常用电子电路的-般设计方法，并通过这一实训课程，能让我们对电子产品设计的过程有-一个初步的了解，使我们了解并学会使用Arduino套件以及如何编写程序。
不仅培养了我们独立思考、独立准备资料、独立设计规定功能的综合设计能力，还培养了我们独立进行试验包括电路布局、安装、调试和排除故障的能力。
高清数字网络型电梯楼层显示器使用说明1 产品简介网络型电梯楼层显示器是电梯视频监控中使用网络摄像机时，在不影响视频图像的基础上，在画面上显示电梯运行状态、所在楼层等信息，以便于故障检修、事故分析、案件侦破等使用。
2 图片及参数\\3探测器4 设备安装指南接口描述网口2个,10/100M自适应RJ45口探测器1个,插拔式四芯口电源口2个，DC12V /2A，10W复位键恢复到出厂默认设置外形尺寸138mm x122mm x48mm使用环境工作温度：-10ºC 到 55ºC工作湿度：10% 到 90% RH不凝结静电防护接触放电2级；空气放电2级指示灯功能上行、下行探测器经过触发物体后，灯灭。
网口1，2 网口连接指示,正常时，亮灯。
电源灯设备正常通电时，亮灯网传灯（附加模组）电源－网传器模组供电指示，正常时亮灯。
线缆－线缆通畅，正常时，常亮或闪亮。
网络－网络数据进行传输，数据越大闪得越快。
1 网线连接法:1) 楼层显示器主机安装于电梯轿厢顶，网络摄像机及探测器均连接于主机上。
主机上输出线是网线，连接到机房。
2）在探测器安装前，首先确认电梯探测器的工作方式，尽可能采用与电梯探测器规格相同的类型(光电探测或磁力探测)。
3）参照上面第3点（探测器）图示，安装探测器。
光电探测器及安装图例磁力探测器及安装图例5 软件快速配置1)设备默认的初始IP 地址是192.168.1.248，默认子网掩码是 255.255.255.0。
默认的账户名是admin ，默认的密码是admin 。
（注意：网络摄像机及楼显设备应设在同一IP 段，每台楼显具有独立的IP 地址并且在局域网中是唯一的。
）2) IPC 设置3) 网络设置4) 楼层设置5) 高级设置6) 复位功能在通电的情况下，按住“初始化” 10秒，网络指示灯（网口1、网口2）同时常亮3秒后恢复闪烁，表示成功恢复出厂设置。
选择网络摄像机的品牌，输入网络摄像机的IP 地址、登陆名、密码、端口号(参见网络摄像机的视频端口，或咨询摄像机供应商)。
安徽机电职业技术学院课题：电梯楼层显示电路班级电子3122学号 **********学生姓名王新耀专业应用电子技术系别电气工程系指导教师卫老师，黄老师电梯楼层显示电路1 设计目的电子技术课程设计是电子信息工程系三个专业的公共课程设计，是模拟电子技术、数字电子技术课程结束后进行的教学环节。
其目的是：1、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2、学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
3、进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
4、培养学生的创新能力。
2 技术指标与设计要求利用可逆计数器，译码器，数码管等器件，模拟电梯楼层显示1、技术指标（1）实现十层电梯楼层显示电路（2）电梯每经过一层，“楼层信号”输入一个脉冲。
电梯上升时“上升”为高电平，“下降”为低电平，下降时相反。
2、设计要求（1）按照任务书要求，进行电路设计，给出原理框图；（2）根据原理框图，进行整体电路设计；（3）选择主要单元器件、单元电路，给出选择方法与选择理由；（4）安装、设计电路，实现预期功能；（5）提交格式符合要求、内容完整的设计报告。
3 总体设计图1：总体框图1．设计构想利用555构成的多谐振荡电路，震荡周期约为1秒，当脉冲上升沿来临时，即表示电梯到达上一层或下一层；74LS192为十进制可逆计数器，用来计算电梯所在层数，即当一个上升沿来临时，计数器加或减一，表示电梯上升或下降了一层；74HC4511为译码器，其输入端与74LS192输出端相连，输出端与7段式数码管相连，计数器输出值经译码后，由数码管显示当时所在的楼层数。
2．设计所需器件:电阻: 100 KΩ×1 20 KΩ×1 470 Ω×9 200 Ω×1 560 Ω×1电容: 10μF×1 10pF×2 10nF×1（104）集成块： 555×1 74LS192×1 74LS32×174HC4511×1 74LS74×1 74LS00×2其他: 数码管×13．总电路装置接线图图2，图3，图4分别为模拟电梯运行电路，可以计数电路以及数码显示电路。
图2模拟电梯运行电路图3可逆计数电路图4数码显示电路4 单元电路设计4．1模拟电梯运行单元电路设计4.1.1 电路图如上模拟电梯运行电路4.1.2 主要元器件功能介绍555定时器555定时器是一种模拟-数字混合式集成定时器，用它可以很方便的组成多谐振荡器、单稳态触发器和施密特触发器等脉冲电路，在工业控制等诸多方面有很广泛的应用。
它的基本工作原理如下：555 定时器的组成与功能图 5 555 定时器(a)电路结构； (b) 引脚图555 定时器的组成如图 5(a )所示，（b ）为引脚图。
其工作原理如下：比较器C 1的反向输入端U 6(接引脚 6)称为阈值输入端，用TH 来表示，比较器C 2的同向输入端U 2(接引脚2)称触发输入端，用TR 标注。
C 1和C 2的参考电压(电压比较的基准)U R1和U R2由电源U CC 经三个5k Ω的电阻分压给出。
当控制电压输入端U CO悬空时，CC R U U 321=，CC R U U 312=；若U CO 外接固定电压，则CO R CO R U U U U 21,21==。
R D 为异步置 0 端（对应管脚4），只要在R D 端加入低电平，无论U 6、U 2的输入电平如何，基本RS 触发器就置 0，电路输出U O 为零。
平时D R 处于高电平； 管脚6称为高触发端，该引脚的电平与cc U 32作比较；管脚2称为低触发端，该引脚与cc U 31作比较，所以在R D =1时，U 6和U 2有三种状态组合。
使555定时器电路的输出U O 有低电平0、保持和高电平1三种状态。
定时器的主要功能取决于两个比较器输出对RS 触发器和放电管V 1状态的控制。
555定时器功能表如表2-1所示。
当CC CC U U U U 313226>>、时，比较器C 1输出为 0，C 2输出为 1，基本RS触发器被置 0，V 1导通，U O 输出为低电平。
当CC CC U U U U 313226<<、时，C 1输出为 1，C 2 输出为 0，基本RS 触发器被置 1，V 1截止，U O 输出高电平。
当CC CC U U U U 313226><、时，C 1和C 2输出均为 1，则基本RS 触发器的状态保持不变，因而V 1和U O 输出状态也维持不变，定时器输出处于高阻状态。
R DU 6（TH ）U2(TR)U 0V 1CCU 32> CC U 31<0 导通1 CCU 32< CC U 31< 1 截止 1 CCU 32> CC U 31> 0 导通 1CCU 32< CC U 31>不变不变555定时器功能表74LS00,74LS3274LS00为2输入4与非门电路，即在一块集成块内含有4个互相独立的与非门，每个与非门有2个输入端。
其符号及引脚排列如图(a)、(b)所示。
(a) (b)与非门的逻辑功能是：当输入端中有一个或一个以上是低电平时，输出端为高电平；只有当输入端全部为高电平时，输出端才是低电平（即有“0”得“1”，全“1”得“0”。
）其逻辑表达式为 Y ＝74LS32为2输入4或门电路，即在一块集成块内含有4个互相独立的或门，每个或门有2个输入端。
其符号及引脚排列如图(c)、(d)所示。
(c) (d)或门的逻辑功能是：输入变量只要有一个为高电平时，输出就为高电平；只有输入全为低电平时，输出才为低电平(即有“1”得“1”，全“0”得“0”。
)其逻辑表达式描述为：Y=A+B+…4.1.3 注意事项发射电路主要是有555定时器构成的多谐振荡器产生脉冲波来工作的，其中555构成多谐振荡器，振荡频率fo＝1．43／［（RI ＋2R2）C］，4．2可逆计数单元电路设计4.2.1 电路图如上可逆计数电路图4.2.2 主要元器件介绍74LS19274LS192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如图6－1所示。
图6－1 CC40192引脚排列及逻辑符号图中LD—置数端 CPU —加计数端 CPD—减计数端CO—非同步进位输出端BO—非同步借位输出端D0、D1、D2、D3—计数器输入端Q0、Q1、Q2、Q3—数据输出端 CR—清除端CC40192（同74LS192，二者可互换使用）的功能如表6－2，说明如下：表6－2当清除端CR 为高电平“1”时，计数器直接清零；CR 置低电平则执行其它功能。
当CR 为低电平，置数端LD 也为低电平时，数据直接从置数端D 0、D 1、D 2、D 3 置入计数器。
当CR 为低电平，LD 为高电平时，执行计数功能。
执行加计数时，减计数端CP D 接高电平，计数脉冲由CP U 输入；在计数脉冲上升沿进行 8421 码十进制加法计数。
执行减计数时，加计数端CP U 接高电平，计数脉冲由减计数端CP D 输入。
74LS74在输入信号为单端的情况下，D 触发器用起来最为方便，其状态方程为Qn+1＝D n，其输出状态的更新发生在CP 脉冲的上升沿，故又称为上升沿触发的边沿触发器，触发器的状态只取决于时钟到来前D 端的状态，D 触发器的应用很广，可用作数字信号的寄存，移位寄存，分频和波形发生等。
有很多种型号可供各种用途的需要而选用。
如双D 74LS74、四D 74LS175、六D 74LS174等。
图6－3 为双D 74LS74的引脚排列及逻辑符号。
功能如表6－4。
图6－3 74LS74引脚排列及逻辑符号表6－44.3数码显示单元电路4.3.1 电路图如数码显示电路图 4.3.2 主要元器件介绍 74HC451174HC4511为 BCD 码锁存／七段译码／驱动器。
驱动共阴极LED 数码管。
图7-1为CC4511引脚排列其中 A 、B 、C 、D — BCD 码输入端a 、b 、c 、d 、e 、f 、g — 译码输出端，输出 “1”有效，用来驱动共阴极LED 数码管。
LT — 测试输入端，LT ＝“0”时，译码输出全为“1” 图7－1 CC4511引脚排列BI —消隐输入端，BI ＝“0”时，译码输出全为“0” LE — 锁定端，LE ＝“1”时译码器处于锁定（保持）状态，译码输出保持在LE ＝0时的数值，LE ＝0为正常译码。
表7－2为74HC511功能表。
74HC4511内接有上拉电阻，故只需在输出端与 数码管笔段之间串入限流电阻即可工作。
译码器还有拒伪码功能，当输入码超过1001时，输出全为“0”，数码管熄灭。
输 入 输 出S DR DCP D Qn ＋1Q n ＋10 1 × × 1 0 1 0 × × 0 1 0 0 × × φ φ 1 1 ↑ 1 1 0 1 1 ↑ 0 0 111↓×Q nQ n输入输出LE BI LT D C B A a b c d e f g 显示字形××0 ×××× 1 1 1 1 1 1 1×0 1 ××××0 0 0 0 0 0 0 消隐0 1 1 0 0 0 0 1 1 1 1 1 1 00 1 1 0 0 0 1 0 1 1 0 0 0 00 1 1 0 0 1 0 1 1 0 1 1 0 10 1 1 0 0 1 1 1 1 1 1 0 0 10 1 1 0 1 0 0 0 1 1 0 0 1 10 1 1 0 1 0 1 1 0 1 1 0 1 10 1 1 0 1 1 0 0 0 1 1 1 1 10 1 1 0 1 1 1 1 1 1 0 0 0 00 1 1 1 0 0 0 1 1 1 1 1 1 10 1 1 1 0 0 1 1 1 1 0 0 1 10 1 1 1 0 1 0 0 0 0 0 0 0 0 消隐0 1 1 1 0 1 1 0 0 0 0 0 0 0 消隐0 1 1 1 1 0 0 0 0 0 0 0 0 0 消隐0 1 1 1 1 0 1 0 0 0 0 0 0 0 消隐0 1 1 1 1 1 0 0 0 0 0 0 0 0 消隐0 1 1 1 1 1 1 0 0 0 0 0 0 0 消隐1 1 1 ××××锁存锁存接线时，将十进制数的BCD码接至译码器的相应输入端A、B、C、D即可显示0～9的数字。
