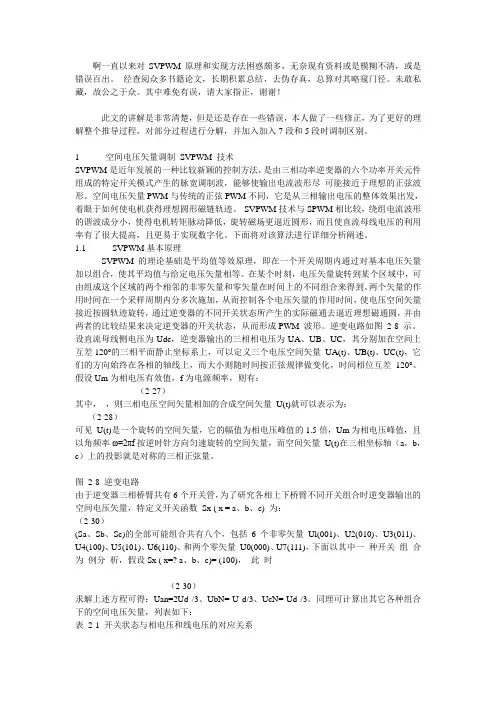

啊一直以来对SVPWM原理和实现方法困惑颇多，无奈现有资料或是模糊不清，或是错误百出。
经查阅众多书籍论文，长期积累总结，去伪存真，总算对其略窥门径。
未敢私藏，故公之于众。
其中难免有误，请大家指正，谢谢！此文的讲解是非常清楚，但是还是存在一些错误，本人做了一些修正，为了更好的理解整个推导过程，对部分过程进行分解，并加入加入7段和5段时调制区别。
1 空间电压矢量调制SVPWM 技术SVPWM是近年发展的一种比较新颖的控制方法，是由三相功率逆变器的六个功率开关元件组成的特定开关模式产生的脉宽调制波，能够使输出电流波形尽可能接近于理想的正弦波形。
空间电压矢量PWM与传统的正弦PWM不同，它是从三相输出电压的整体效果出发，着眼于如何使电机获得理想圆形磁链轨迹。
SVPWM技术与SPWM相比较，绕组电流波形的谐波成分小，使得电机转矩脉动降低，旋转磁场更逼近圆形，而且使直流母线电压的利用率有了很大提高，且更易于实现数字化。
下面将对该算法进行详细分析阐述。
1.1 SVPWM基本原理SVPWM 的理论基础是平均值等效原理，即在一个开关周期内通过对基本电压矢量加以组合，使其平均值与给定电压矢量相等。
在某个时刻，电压矢量旋转到某个区域中，可由组成这个区域的两个相邻的非零矢量和零矢量在时间上的不同组合来得到。
两个矢量的作用时间在一个采样周期内分多次施加，从而控制各个电压矢量的作用时间，使电压空间矢量接近按圆轨迹旋转，通过逆变器的不同开关状态所产生的实际磁通去逼近理想磁通圆，并由两者的比较结果来决定逆变器的开关状态，从而形成PWM 波形。
逆变电路如图2-8 示。
设直流母线侧电压为Udc，逆变器输出的三相相电压为UA、UB、UC，其分别加在空间上互差120°的三相平面静止坐标系上，可以定义三个电压空间矢量UA(t)、UB(t)、UC(t)，它们的方向始终在各相的轴线上，而大小则随时间按正弦规律做变化，时间相位互差120°。
异步电机弱磁控制方案研究众所周知，在整个电机的运行区间，按照速度可以划分为两个区间，一个是 基速以下区域，一个是基速以上区域。
当电机运行在基速以下区间时， 稳态时整 个电机磁场保持不变，由转矩公式 T e p n L mi sq rd 可以看出，在这个区间，输出L r转矩是保持不变的，所以该区间又称为恒转矩调速区。
当电机要求运行在基速以 上时，由于直流母线电压的限制和反电动势的影响， 就需要转子磁场随着转速的 上升而下降，即所谓的弱磁运行。
一、弱磁运行的电压和电流限制条件在研究电机的稳态方程时，必须要考虑到两个限制条件，一个是逆变器的母线电压，由于母线电压一般是将工业用电经整流得到，所以，其大小是相对固定的，而电机所能用到的电压是与 PW 碉制策略相关的，本文使用的是基于空间电电机和逆变器的额定电流I smax 的限制。
由上所述，调速系统的限制条件可表示 为:e 2e :V qs V ds.e 2 . e 2 i qsi ds2 2V s max| 2smaxV dc,・ 3弱磁区电机稳态方程为：e V qs Rsi ； e L s i dse VdsRJ ds■ ' i ee L s i qs其中：L sL 2L s L smL r高速运行时，定子电阻的压降可以忽略不计，此时，稳态方程为:ee L s i ds由此，电流限制条件改写为:压矢量的PWM B 制，因此可利用的电压最大为 '-e L S i qsVmax另一个限制条件是 e Vqse在d-q 坐标系中，电流限制公式为一个椭圆，电压限制公式为一个圆 为了方便起见，用|U sd|代替U sd ，这样用四分之一圆表示整个运行范围，如 下图所示:图中电压限制曲线和电流限制曲线的公共部分即是电压矢量的 d 轴分量和q轴分量的可运行区域（图中所示的阴影部分）。
图中所示的三条椭圆形曲线是以压以保证有足够的电流产生。
由上式表明：最大F 值的点就是最大转矩点，由此可以找到最大转矩的运行区域重写电压限制条件:vdse 增加的方向向外展开，即,随着同步频率的增加, 需要逆变器提供更多的电电机转矩方程为:T e23£L mi ：s 2 2 L r・ei qs电流i ds i ；s 可以用v ds V ；s 代替，写成:T e ke eV ds V qs其中：k 3卫2 2 L r L s LL ；— ' 2 s eeV qse L se 2 e 22e图 弱磁运行时电压和电流限制曲线，弱磁区域划分及各区间分析图弱磁区域的划分（1）基速一下区（e base ）:电机在基速以下运行时，所需电压矢量V；ds 的幅值是不大于V smax的，因此有能力保证i qs、i ds达到其额定值，并获得最大转矩。

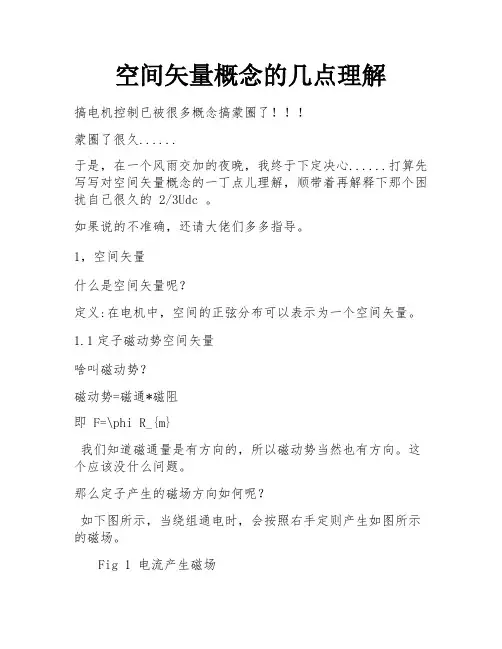

空间矢量概念的几点理解搞电机控制已被很多概念搞蒙圈了蒙圈了很久......于是，在一个风雨交加的夜晚，我终于下定决心......打算先写写对空间矢量概念的一丁点儿理解，顺带着再解释下那个困扰自己很久的 2/3Udc 。
如果说的不准确，还请大佬们多多指导。
1，空间矢量什么是空间矢量呢？定义:在电机中，空间的正弦分布可以表示为一个空间矢量。
1.1定子磁动势空间矢量啥叫磁动势？磁动势=磁通*磁阻即 F=\phi R_{m}我们知道磁通量是有方向的，所以磁动势当然也有方向。
这个应该没什么问题。
那么定子产生的磁场方向如何呢？如下图所示，当绕组通电时，会按照右手定则产生如图所示的磁场。
Fig 1 电流产生磁场推而广之，如下图：Fig2 电流产生磁场(盗用一张图，如有侵权，请联系我删除)由Fig 2可知，可将通入交变电流的定子绕组等效为一个个小磁铁。
这些磁铁的磁场方向当然是非常明确的，那么在某个瞬间其合成磁场也应该是明确的。
按一定顺序使定子绕组导通，便产生了沿圆周方向不断运动的定子合成磁场，从而拖动永磁体转子沿一个方向不断运动（异性相吸原理）。
当我们按照上图这样想的时候，其实磁动势空间矢量的概念呼之欲出啊。
而磁动势为什么沿空间正弦分布呢？可以简单地归结为，和电机设计内容相关（比如定子绕组的分布方式等）。
所有绕组，最终可以简化为，位于a,b,c三相轴线上的三个线圈，通入电流后，会产生与实际相绕组等同的磁动势。
如下图，图中ia/ib/ic为各相电流的正方向。
Fig3 等效绕组形式可知，a/b/c三相各自产生的磁动势空间矢量和各相轴线方向平行(根据电流方向取与轴线方向相同或者相反)。
为了助于理解，放一张磁链空间矢量动图：Fig4 磁链空间矢量由上图可见，a/b/c各相产生的磁链在该相轴线处脉动；图中紫色曲线为合成磁链空间矢量，可知其在空间按正弦分布，且沿圆周旋转（旋转磁场，转一周，即可获得理想磁链圆）。
是不是证明了这么一句话：在电机气隙内，定子磁场按正弦分布。

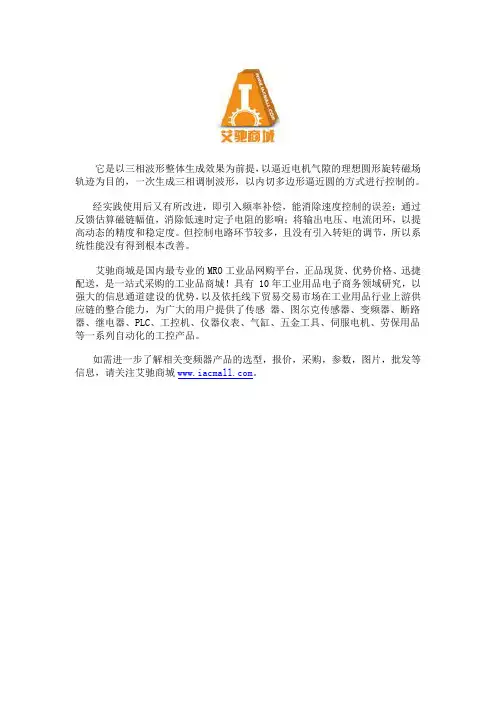

它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。
经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。
但控制电路环节较多，且没有引入转矩的调节，所以系统性能没有得到根本改善。
