电路与电子知识常用电工电子仪器仪表简介

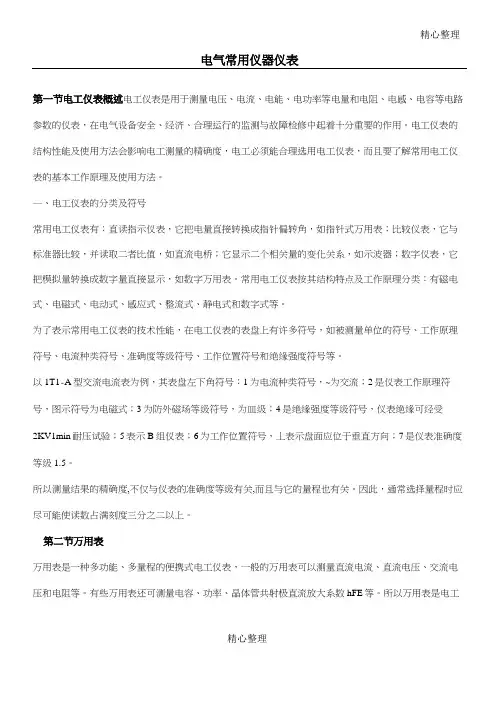

精心整理电气常用仪器仪表第一节电工仪表概述电工仪表是用于测量电压、电流、电能、电功率等电量和电阻、电感、电容等电路参数的仪表，在电气设备安全、经济、合理运行的监测与故障检修中起着十分重要的作用。

电工仪表的结构性能及使用方法会影响电工测量的精确度，电工必须能合理选用电工仪表，而且要了解常用电工仪表的基本工作原理及使用方法。

―、电工仪表的分类及符号常用电工仪表有：直读指示仪表，它把电量直接转换成指针偏转角，如指针式万用表；比较仪表，它与标准器比较，并读取二者比值，如直流电桥；它显示二个相关量的变化关系，如示波器；数字仪表，它把模拟量转换成数字量直接显示，如数字万用表。

常用电工仪表按其结构特点及工作原理分类：有磁电式、电磁式、电动式、感应式、整流式、静电式和数字式等。

为了表示常用电工仪表的技术性能，在电工仪表的表盘上有许多符号，如被测量单位的符号、工作原理符号、电流种类符号、准确度等级符号、工作位置符号和绝缘强度符号等。

以1T1-A型交流电流表为例，其表盘左下角符号：1为电流种类符号，~为交流；2是仪表工作原理符号，图示符号为电磁式；3为防外磁场等级符号，为皿级；4是绝缘强度等级符号，仪表绝缘可经受2KV1min耐压试验；5表示B组仪表；6为工作位置符号，丄表示盘面应位于垂直方向；7是仪表准确度等级1.5。

所以测量结果的精确度,不仅与仪表的准确度等级有关,而且与它的量程也有关。

因此，通常选择量程时应尽可能使读数占满刻度三分之二以上。

第二节万用表万用表是一种多功能、多量程的便携式电工仪表，一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。

有些万用表还可测量电容、功率、晶体管共射极直流放大系数hFE等。

所以万用表是电工必备的仪表之一。

万用表可分为指针式万用表和数字式万用表。

一、指针式万用表的结构和工作原理1．指针式万用表的结构指针式万用表的型式很多,但基本结构是类似的。

指针式万用表的结构主要由表头、转换开关、测量线路、面板等组成。

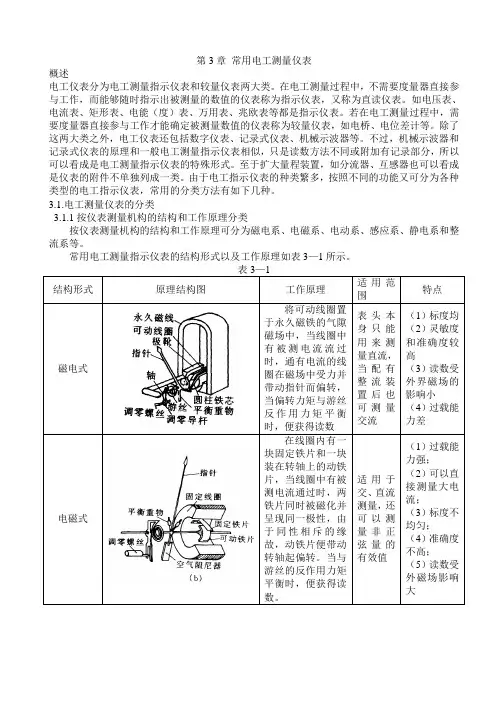

第3章常用电工测量仪表概述电工仪表分为电工测量指示仪表和较量仪表两大类。

在电工测量过程中，不需要度量器直接参与工作，而能够随时指示出被测量的数值的仪表称为指示仪表，又称为直读仪表。

如电压表、电流表、矩形表、电能（度）表、万用表、兆欧表等都是指示仪表。

若在电工测量过程中，需要度量器直接参与工作才能确定被测量数值的仪表称为较量仪表，如电桥、电位差计等。

除了这两大类之外，电工仪表还包括数字仪表、记录式仪表、机械示波器等。

不过，机械示波器和记录式仪表的原理和一般电工测量指示仪表相似，只是读数方法不同或附加有记录部分，所以可以看成是电工测量指示仪表的特殊形式。

至于扩大量程装置，如分流器、互感器也可以看成是仪表的附件不单独列成一类。

由于电工指示仪表的种类繁多，按照不同的功能又可分为各种类型的电工指示仪表，常用的分类方法有如下几种。

3.1.电工测量仪表的分类3.1.1按仪表测量机构的结构和工作原理分类按仪表测量机构的结构和工作原理可分为磁电系、电磁系、电动系、感应系、静电系和整流系等。

常用电工测量指示仪表的结构形式以及工作原理如表3—1所示。

按使用方式可分为安装式和可携带式等。

3.1.3按仪表的测量对象分类按仪表的测量对象可分为电流表、电压表、功率表、相位表、电度表、欧姆表、兆欧表、万用电表等。

3.1.4按仪表所测的电种类分类按仪表所测的电种类可分为直流、交流、交直流两用仪表。

3.1.5按仪表的使用条件分类按仪表的使用条件可分为1A 、1A 、B 、1B 、C 五组，各组的工作条件和最恶劣。

3.1.6按仪表外壳的防护性能按仪表外壳的防护性能可分普通式、防尘式、气密式、防溅式、防水式、水密式和隔爆式等。

3.1.7按仪表防御外界磁场或电场的性能分类按仪表防御外界磁场或电场的性能可分为I 、Ⅱ、Ⅲ、Ⅳ四个等级。

各级仪表在外磁场或外电场的影响下，允许其指示值改变量如表3—3所示。

按仪表准确等级可分为七级。

仪表的准确度反映仪表的基本误差范围。

电工电子知识点总结一、电工电子的概念及基础知识电工电子是指研究电力的生成、传输、分配和利用的学科，涉及电路、电力设备、电动机、发电机等方面的知识。

1. 电流（I）电流是电荷在单位时间内通过导体横截面的数量，单位为安培（A）。

2. 电压（U）电压是电势差的大小，是负责驱动电流在电路中流动的电势，单位为伏特（V）。

3. 电阻（R）电阻是电流在一个电路中受到的阻碍，单位为欧姆（Ω）。

4. Ohm's Law（欧姆定律）欧姆定律指出电流通过导体的大小与电压成正比，与电阻成反比。

即I = U / R。

5. 电路电路是由电流源、电阻、电容、电感等元件组成的闭合回路。

二、电工电子元件1. 电阻器电阻器用来控制电路中的电阻，限制电流的流动。

2. 电容器电容器用来储存电荷，可以在需要时释放出来。

常用于滤波、存储能量等。

3. 电感器电感器是由线圈组成的，通过存储磁能来储存电能，常用于电子滤波、变压器等电子设备中。

4. 二极管二极管是一种具有单向导电性的元件，常用于整流电路中。

5. 三极管三极管是一种具有放大和开关功能的元件，被广泛应用于电子电路中。

6. MOS管MOS管是一种金属-氧化物-半导体场效应管，常用于放大和开关电路中。

三、电工电子电路1. 直流电路直流电路中电流的流动方向是恒定的，电压不随时间变化。

适用于需要稳定电流的场合。

2. 交流电路交流电路中电流的流动方向和电压都随时间变化，根据电荷的周期性变化。

适用于输送电力的场合。

3. 串联电路串联电路中元件依次连接，总电流相同，总电压等于各个元件电压之和。

4. 并联电路并联电路中元件同时连接，总电压相同，总电流等于各个元件电流之和。

5. 混联电路混联电路是串联电路和并联电路的结合，适用于复杂电路中。

四、电工电子应用1. 电动机电动机是将电能转换成机械能的设备，广泛应用于工业制造、交通运输等领域。

2. 发电机发电机是将机械能转换成电能的设备，用于各种发电场合。

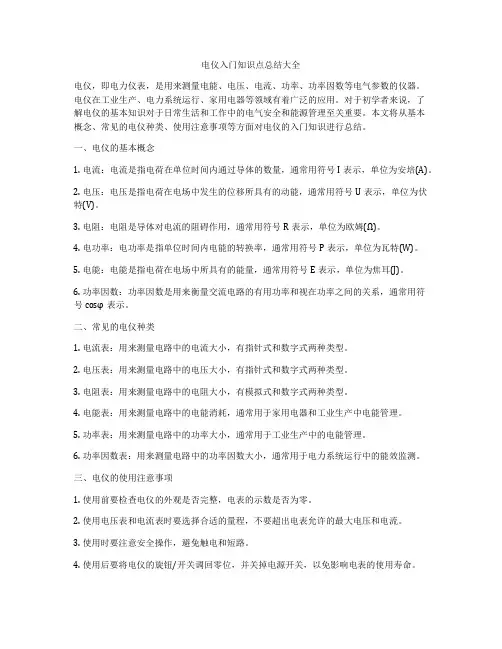

电仪入门知识点总结大全电仪，即电力仪表，是用来测量电能、电压、电流、功率、功率因数等电气参数的仪器。

电仪在工业生产、电力系统运行、家用电器等领域有着广泛的应用。

对于初学者来说，了解电仪的基本知识对于日常生活和工作中的电气安全和能源管理至关重要。

本文将从基本概念、常见的电仪种类、使用注意事项等方面对电仪的入门知识进行总结。

一、电仪的基本概念1. 电流：电流是指电荷在单位时间内通过导体的数量，通常用符号I表示，单位为安培(A)。

2. 电压：电压是指电荷在电场中发生的位移所具有的动能，通常用符号U表示，单位为伏特(V)。

3. 电阻：电阻是导体对电流的阻碍作用，通常用符号R表示，单位为欧姆(Ω)。

4. 电功率：电功率是指单位时间内电能的转换率，通常用符号P表示，单位为瓦特(W)。

5. 电能：电能是指电荷在电场中所具有的能量，通常用符号E表示，单位为焦耳(J)。

6. 功率因数：功率因数是用来衡量交流电路的有用功率和视在功率之间的关系，通常用符号cosφ表示。

二、常见的电仪种类1. 电流表：用来测量电路中的电流大小，有指针式和数字式两种类型。

2. 电压表：用来测量电路中的电压大小，有指针式和数字式两种类型。

3. 电阻表：用来测量电路中的电阻大小，有模拟式和数字式两种类型。

4. 电能表：用来测量电路中的电能消耗，通常用于家用电器和工业生产中电能管理。

5. 功率表：用来测量电路中的功率大小，通常用于工业生产中的电能管理。

6. 功率因数表：用来测量电路中的功率因数大小，通常用于电力系统运行中的能效监测。

三、电仪的使用注意事项1. 使用前要检查电仪的外观是否完整，电表的示数是否为零。

2. 使用电压表和电流表时要选择合适的量程，不要超出电表允许的最大电压和电流。

3. 使用时要注意安全操作，避免触电和短路。

4. 使用后要将电仪的旋钮/开关调回零位，并关掉电源开关，以免影响电表的使用寿命。

5. 定期进行校准和维护，保证电仪的准确性和稳定性。

附录1 电子技术实验中的常用仪器仪表在电子技术实验中，常用仪器仪表一般可分为两大类：其一是测量线路中各电量及其参数的仪器仪表，如万用表、真空管电压表、示波器等；而另一类是用于给电路提供电源和信号的装置。

用于给实验电路提供直流能量的装置称为直流电源，如直流稳压电源；用于给实验电路提供电信号的发生器，如音频信号发生器、脉冲信号发生器、函数发生器等。

现对这些常用仪器仪表的使用方法和注意事项分别介绍如下。

一、HG1630A 型函数发生器的使用方法HG1630A 型函数发生器，可产生精密的正弦波、三角波、方波、脉冲波和锯齿波等多种波形，它的频率覆盖范围可从0.004Hz ～4MHz ，输出幅度在50 负载下，可在20V ～30mV 之间变化。

其面板结构如图1-1所示。

1、面板主要机构说明 （1）频率范围HG1630A 型函数发生器的频率范围，可从0.004Hz ～4MHz ，共分七档，其频率大小是频率键的值乘以频率标度盘上的值，由此可推出每档范围如下。

×1档——0.004Hz ～4Hz ； ×10档——0.04Hz ～40Hz ； ×100档——0.4Hz ～400Hz ； ×1000档——4Hz ～4kHz ； ×10K 档——40Hz ～400kHz ； ×100K 档——400Hz ～400kHz ；图1-1 HG1630A 型函数发生器面板结构图×1M档——4kHz～4MHz。

（2）输出端子HI输出端子，可提供峰峰值为300mV的电压，其正弦有效值为100mV～7V左右。

而LO 输出端子，可提供峰峰值在300mV～2V的电压，其正弦有效值为10mV～0.7V，两端子输出阻抗均为50Ω。

（3）频率指示输出信号的频率，由面板上的四位数码管直接显示。

2、使用方法当打开电源时，指示灯亮。

该指示灯也起频率标度盘标尺调节的定位作用。

（1）频率调节根据所需频率按下对应的频段键，再转动频率标度盘，即能得到所需频率，其值大小将由数码管直接显示出来。

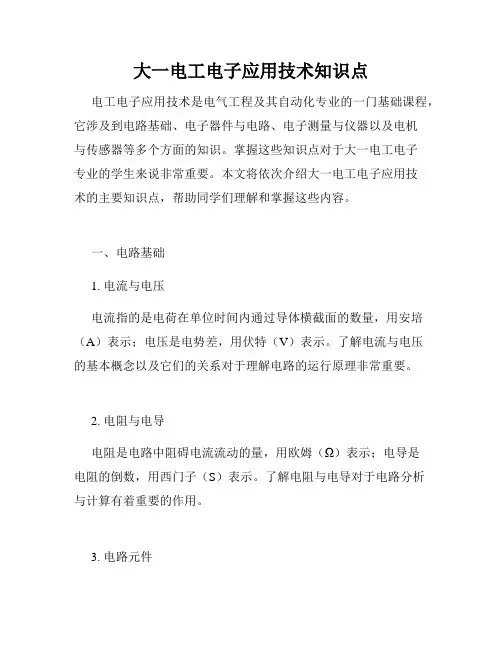

大一电工电子应用技术知识点电工电子应用技术是电气工程及其自动化专业的一门基础课程，它涉及到电路基础、电子器件与电路、电子测量与仪器以及电机与传感器等多个方面的知识。

掌握这些知识点对于大一电工电子专业的学生来说非常重要。

本文将依次介绍大一电工电子应用技术的主要知识点，帮助同学们理解和掌握这些内容。

一、电路基础1. 电流与电压电流指的是电荷在单位时间内通过导体横截面的数量，用安培（A）表示；电压是电势差，用伏特（V）表示。

了解电流与电压的基本概念以及它们的关系对于理解电路的运行原理非常重要。

2. 电阻与电导电阻是电路中阻碍电流流动的量，用欧姆（Ω）表示；电导是电阻的倒数，用西门子（S）表示。

了解电阻与电导对于电路分析与计算有着重要的作用。

3. 电路元件电路中常见的元件包括电阻、电容和电感等。

电阻用于限制电流流动，电容储存电荷，电感储存磁能。

了解这些元件的特性和使用方法对于设计和分析电路至关重要。

二、电子器件与电路1. 二极管二极管是一种具有单向导电特性的电子器件，主要用于整流和保护电路中。

了解二极管的结构、工作原理以及常见的应用场景对于电子电路设计非常重要。

2. 可控硅可控硅也被称为晶闸管，是一种具有控制性能的半导体器件。

它可以控制电流的导通和截止，常用于直流电压控制以及交流电的调制等应用。

3. 晶体管晶体管是一种电子管，主要用于放大和开关电路。

了解晶体管的工作原理以及不同类型的晶体管的特点对于电子电路的设计与分析非常重要。

三、电子测量与仪器1. 示波器示波器是常用的电子测量仪器，可以用来显示电压信号的波形。

了解示波器的使用方法以及如何正确读取示波器的测量结果对于电路实验和调试非常重要。

2. 多用表多用表是一种常见的电路测量仪器，可以测量电压、电流和电阻等参数。

学会使用多用表进行电路测量对于电子工程师来说必不可少。

四、电机与传感器1. 电机电机是将电能转化为机械能的装置，广泛应用于工业和家电领域。

了解不同类型的电机以及其原理和工作特点对于电机的选择和应用至关重要。
