常见的三大类电工测量仪表

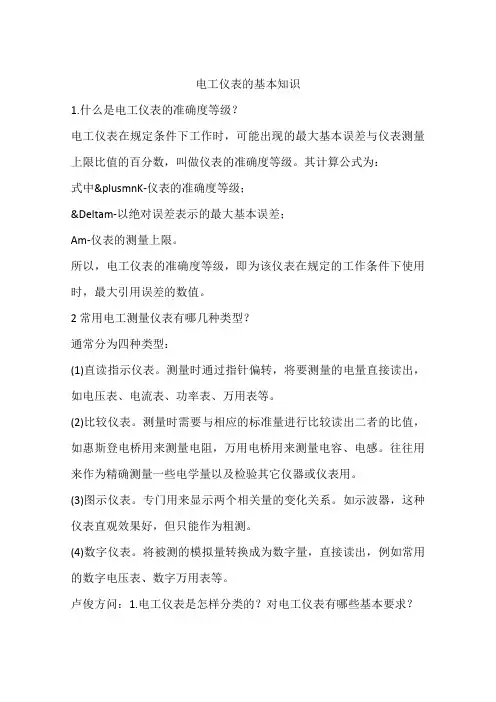

电工仪表的基本知识1.什么是电工仪表的准确度等级？电工仪表在规定条件下工作时，可能出现的最大基本误差与仪表测量上限比值的百分数，叫做仪表的准确度等级。

其计算公式为：式中&plusmnK-仪表的准确度等级；&Deltam-以绝对误差表示的最大基本误差；Am-仪表的测量上限。

所以，电工仪表的准确度等级，即为该仪表在规定的工作条件下使用时，最大引用误差的数值。

2常用电工测量仪表有哪几种类型？通常分为四种类型：(1)直读指示仪表。

测量时通过指针偏转，将要测量的电量直接读出，如电压表、电流表、功率表、万用表等。

(2)比较仪表。

测量时需要与相应的标准量进行比较读出二者的比值，如惠斯登电桥用来测量电阻，万用电桥用来测量电容、电感。

往往用来作为精确测量一些电学量以及检验其它仪器或仪表用。

(3)图示仪表。

专门用来显示两个相关量的变化关系。

如示波器，这种仪表直观效果好，但只能作为粗测。

(4)数字仪表。

将被测的模拟量转换成为数字量，直接读出，例如常用的数字电压表、数字万用表等。

卢俊方问：1.电工仪表是怎样分类的？对电工仪表有哪些基本要求？电工仪表的种类很多，通常有以下不同的分类方法。

(1)按工作原理分：有电磁式、磁电式、电动式、感应式、整流式、热电式、静电式、电子式等。

(2)按被测量性质分：有电流表、电压表、功率表、欧姆表、电度表、功率因数表、频率表、万用表等。

(3)根据使用方式分：有开关板式和可携式。

开关板式仪表通常固定在开关板或配电盘上，误差较大。

可携式仪表一般误差较小，准确度高。

(4)根据工作电流分：有直流仪表、交流仪表、交直流两用仪表。

为了保证测量结果的准确、可靠，对电工仪表有如下几点要求。

(1)准确度高、误差小，其数值应符合所属准确度的要求。

(2)误差不应随时间、温度、湿度、外磁场等外界环境条件的影响而变化。

(3)仪表本身消耗功率应越小越好，否则在测量小的功率时，会引起较大的误差。

(4)仪表应有足够高的绝缘强度和耐压能力，还应有承受短时间过载的能力，以保证使用安全。

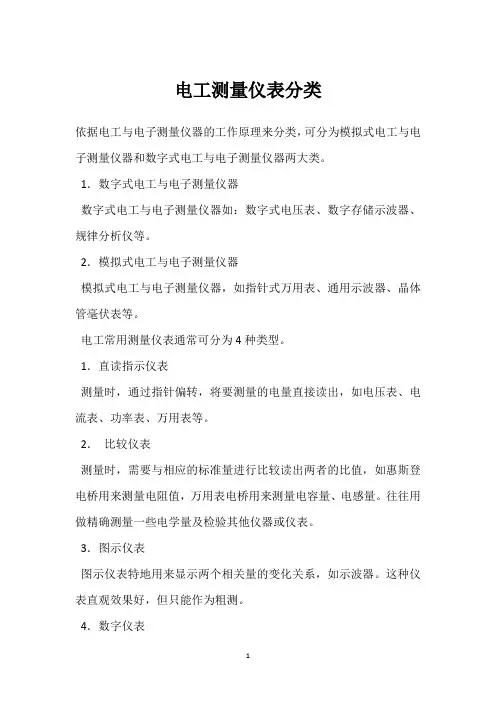

电工测量仪表分类依据电工与电子测量仪器的工作原理来分类，可分为模拟式电工与电子测量仪器和数字式电工与电子测量仪器两大类。

1．数字式电工与电子测量仪器数字式电工与电子测量仪器如：数字式电压表、数字存储示波器、规律分析仪等。

2．模拟式电工与电子测量仪器模拟式电工与电子测量仪器，如指针式万用表、通用示波器、晶体管毫伏表等。

电工常用测量仪表通常可分为4种类型。

1．直读指示仪表测量时，通过指针偏转，将要测量的电量直接读出，如电压表、电流表、功率表、万用表等。

2．比较仪表测量时，需要与相应的标准量进行比较读出两者的比值，如惠斯登电桥用来测量电阻值，万用表电桥用来测量电容量、电感量。

往往用做精确测量一些电学量及检验其他仪器或仪表。

3．图示仪表图示仪表特地用来显示两个相关量的变化关系，如示波器。

这种仪表直观效果好，但只能作为粗测。

4．数字仪表数字仪表将被测的模拟量转换成为数字量，直接读出，例如常用的数字式电压表、数字式万用表等。

电子测量仪器的品种繁多，其分类方法也较多。

依据功能来分，可分为专用和通用两大类。

1．通用电子测量仪器通用电子测量仪器是指应用面广、功能全面，可适用于对多种对象进行测量的仪器。

但这类仪器测量的精度不高，例如通用示波器等。

2．专用电子测量仪器专用电子测量仪器使用的面窄，但使用便利，精度高。

如晶体管特性图示仪，就是一种专用的示波器。

电子测量仪器按其工作原理可分为模拟与数字两大类。

例如：数字式电压表、数字存储示波器、规律分析仪等。

在日常工作中，较常用到的电子测量仪器的类型归纳说明如下。

1．电平测量仪器在电子测量中，较常用到的电平测量仪器有数字式万用表、数字式电压表、晶体管毫伏表、电子管电压表等。

2．波形显示与测量仪器在电子测量中，较常用到的波形显示测量仪器主要有通用示波器、双踪示波器、多踪多扫描示波器、取样示波器、高压示波器、数字存储示波器及记忆示波器等。

3，频率与时间及相位测量仪器在电子测量中，较常用到的频率、时间、相位测量仪器主要有频率计、波长计、数字式相位计等。

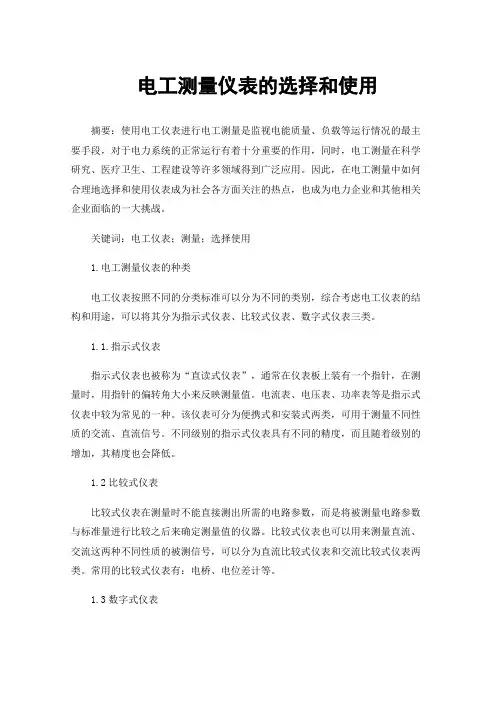

电工测量仪表的选择和使用摘要：使用电工仪表进行电工测量是监视电能质量、负载等运行情况的最主要手段，对于电力系统的正常运行有着十分重要的作用，同时，电工测量在科学研究、医疗卫生、工程建设等许多领域得到广泛应用。

因此，在电工测量中如何合理地选择和使用仪表成为社会各方面关注的热点，也成为电力企业和其他相关企业面临的一大挑战。

关键词：电工仪表；测量；选择使用1.电工测量仪表的种类电工仪表按照不同的分类标准可以分为不同的类别，综合考虑电工仪表的结构和用途，可以将其分为指示式仪表、比较式仪表、数字式仪表三类。

1.1.指示式仪表指示式仪表也被称为“直读式仪表”，通常在仪表板上装有一个指针，在测量时，用指针的偏转角大小来反映测量值。

电流表、电压表、功率表等是指示式仪表中较为常见的一种。

该仪表可分为便携式和安装式两类，可用于测量不同性质的交流、直流信号。

不同级别的指示式仪表具有不同的精度，而且随着级别的增加，其精度也会降低。

1.2比较式仪表比较式仪表在测量时不能直接测出所需的电路参数，而是将被测量电路参数与标准量进行比较之后来确定测量值的仪器。

比较式仪表也可以用来测量直流、交流这两种不同性质的被测信号，可以分为直流比较式仪表和交流比较式仪表两类。

常用的比较式仪表有：电桥、电位差计等。

1.3数字式仪表数字式仪表是对指示式仪表的进一步改进。

数字式仪表一般没有指针装置，取而代之的是数字化显示屏。

数字式仪表可以将测量结果用数码形式直接呈现在显示屏上，方便读取。

常用的数字式仪表有：数字万用表、数字电压表、数字频率表等。

1.电工测量仪表选择要求2.1类型的选择电工仪表的种类繁多，其功能也有很大差异。

因此，在选择测量仪表时，应首先确定工作需求和工作目的，并结合工作实际状况，选用合适的仪表进行测量工作。

2.2仪表精确度的选择一些电工在选用仪器时，往往只追求精度，而选用精度非常高的仪器。

但是，在实际使用中，仪器的准确度并不高，所以不需要采用高精度的仪器。

电工测量仪表的分类
1.按用途不同分类：
可分为电压表、电流表、功率表、电度表等；还可根据电流种类，分为直流表、交流表和交直流两用表等三种，还有能够测量电流、电压、电阻等功能的万用表。

2.按作用原理分类：
常用的有磁电式、电磁式、电动式和感应式四种，其他还有振动式、热电式、热线式、静电式、整流式、光电式和电解式等。

3.按测量方法分类：
可分为直读式和比较式两种。

直接指示被测量数值的仪表，称为直读式仪表，例如电压表、电流表、功率表等；被测量数值用“标准量”比较出来的仪表，称为比较式仪表，如平衡电桥、补偿器等。

此处的电工仪表章节主要介绍直读式仪表。

4.按准确度分类：
可分为0.1级、0.2级、0.5级、1.0级、1.5级、2.5级和5.0级七种。

0.2级仪表的允许误差为0.2%，0.5级仪表误差为0.5%，以此类推。

0.5级以上的仪表准确度较高，多用在实验室作为校验仪表。

1.5级、
2.5级等准确度较低，一般装在配电盘和操作台上，用来监视电器设备运行情况。

电工仪表的基本知识电工仪表是电力系统中常用的测量工具，用于测量电压、电流、功率等参数，以便对电力系统进行监测和控制。

本文将介绍电工仪表的基本知识，包括分类、工作原理、常见故障及其排除方法等内容。

一、电工仪表的分类根据测量原理和用途的不同，电工仪表可以分为模拟仪表和数字仪表两大类。

1. 模拟仪表模拟仪表是利用指针或指示器来显示被测量参数的大小的仪表。

常见的模拟仪表有电压表、电流表、频率表等。

它们通过将电流或电压信号转换为机械位移，再通过指针或指示器指示出来。

模拟仪表具有直观、可靠的特点，但精度相对较低。

2. 数字仪表数字仪表是利用数字显示器来显示被测量参数的大小的仪表。

数字仪表通过将电信号转换为数字信号，并通过数码显示器显示出来。

数字仪表具有精度高、可编程性强的特点，广泛应用于工业自动化控制系统和精密测量领域。

二、电工仪表的工作原理电工仪表的工作原理主要涉及电磁感应和电流、电压的测量。

1. 电磁感应原理电流表和电压表是基于电磁感应原理工作的。

电流表通过将被测电流通过电流线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电流的大小。

电压表则是通过将被测电压通过电压线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电压的大小。

2. 电流、电压的测量原理电流的测量是通过将电流通过电流互感器或电流变压器转换为与之成正比的低电流，再通过电流表来测量。

电压的测量是通过将电压通过电压互感器或电压变压器转换为与之成正比的低电压，再通过电压表来测量。

三、常见故障及其排除方法电工仪表在使用过程中可能会出现一些故障，影响其正常工作。

下面介绍几种常见故障及其排除方法。

1. 指针偏移指针偏移是电工仪表常见的故障之一。

造成指针偏移的原因可能是仪表内部元件损坏或连接线路接触不良。

解决方法是检查仪表内部元件是否正常，修复或更换损坏的元件；检查连接线路是否接触良好，确保连接稳定可靠。

2. 显示不准确仪表显示不准确可能是由于仪表内部元件老化或损坏导致的。

电工测量仪表的分类通常用的直读式电工测量仪表根据下列几个方面来分类：(1)根据被测量的种类分类电工测量仪表若根据被测量的种类来分，则见表1。

表1 电工测量仪表按被测量的种类分类被测量的种类仪表名称符号电流电流表毫安表电压电压表千伏表电功率功率表千瓦表电能电度表相位差相位表频率频率表电阻欧姆表兆欧表(2)根据工作原理分类电工测量仪表若根据工作原理的分类，主要的几种则见表2。

(3)根据电流的种类分类电工测量仪表可分为直流仪表、沟通仪表和交直流两用仪表，见表2。

表2 电工测量仪表按工作原理分类型式符号被测量的种类电流的种类与频率磁电式电流、电压、电阻直流整流式电流、电压工频及较高频率的沟通电磁式电流、电压直流及工频沟通电动式电流、电压、功率、功率因数、电能量直流及工频与较高频率的沟通(4).根据精确度分类精确度是电工测量仪表的主要特性之一。

仪表的精确度与其误差有关。

不管仪表制造的如何精确，仪表的读数和被测量的实际值之间总是有误差的。

一种是基本误差，它是由于仪表本身结构的不精确所产生的，如刻度的不精确、弹簧的永久变形、轴和轴承之间的摩擦、零件位置安装不正确等。

另外一种是附加误差，他是由于外界因素对仪表读数的影响所产生的，例如没有在正常的工作条件(正常工作条件是指仪表的位置正常，四周温度为20°C，无外界电场和磁场(地磁场除外)的影响，假如是用于工频的仪表，则电源应当是频率是为50Hz的正弦波)下进行测量，测量方法不完善，读书不精确等。

仪表的精确度是依据仪表的相对额定误差来分级的。

所谓相对额定误差，就是指仪表在正常工作条件下进行测量可能产生的最大基本误差ΔAm与仪表的最大量程(满标值) Am之比，如以百分数表示，则为( 1)目前我国直读式电工测量仪表根据精确度分为0.1，0.2，0.5，1.0，1.5，2.5和5.0七级。

这些数字就是表示仪表的相对额定误差的百分数。

例如有一精确度为2.5级的电压表，起最大量程为50V，则可能产生的最大基本误差为在正常工作条件下，可以认为最大基本误差是不变的，所以被测量较满标值愈小，则相对测量误差就愈大。

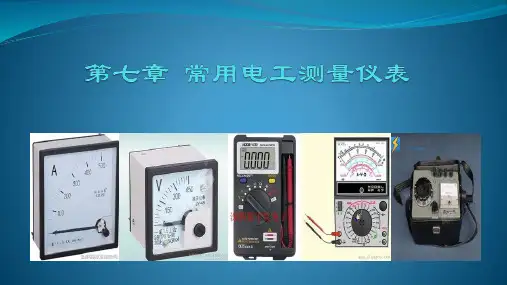

常见的三大类电工测量仪表
(1)度量器：是复制和保存测量单位用的，是测量单位的实物复制体，如标准电池是电动势单位“伏特”的度量器，标准电阻是电阻单位“欧姆”的度量器，此外还有标准电容、标准电感等等。

(2)较量仪器：此类仪器是将被测量与度量器进行比较后才能确定量值大小的一种仪姥，如果不与度量锯共同使用，就无法达到测量目的，属此范围的称为较量仪器。

如电桥、电位差计等。

(3)直读仪表：能立接读取被测显大小的仪表。

为了指示数值的准确，此种仪表要与度量器作比较进行分度，在测量过程中不必再与度量器一起使用就可直接获得测量结果。

它足利用电流或电磁有英物理现象作为结构基础的，所以依不同仪表的结构原理可分为：碰电系、电磁系、电动系、静电系、感应系……等。
