自动喷水灭火系统包括哪些

自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

下面对其主要组件进行简要介绍。

一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。

洒水喷头有多种不同形式的分类。

1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。

3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。

二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。

在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。

报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。

报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。

1、湿式报警阀用于湿式喷水灭火系统。

它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。

湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。

八类自动喷水灭火系统的区别及适用范围自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70%以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

②系统的适用范围湿式自动喷水灭火系统在环境温度不低于4℃且不高于70℃的建筑物和场所(不能用水扑救的建筑物和场所除外)都可采用。

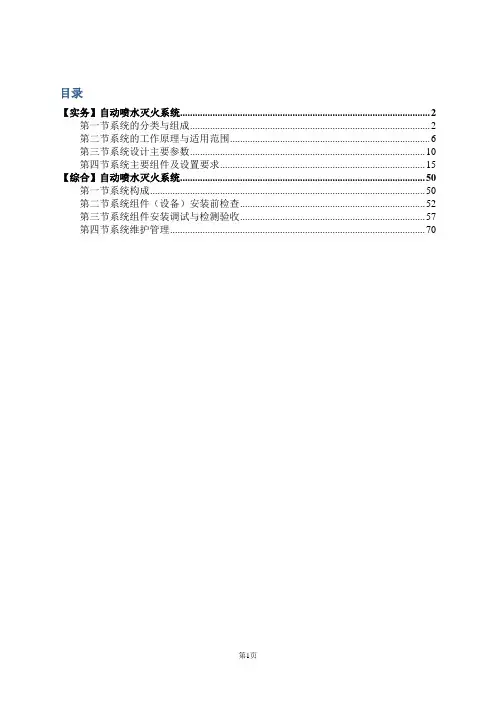

目录【实务】自动喷水灭火系统 (2)第一节系统的分类与组成 (2)第二节系统的工作原理与适用范围 (6)第三节系统设计主要参数 (10)第四节系统主要组件及设置要求 (15)【综合】自动喷水灭火系统 (50)第一节系统构成 (50)第二节系统组件（设备）安装前检查 (52)第三节系统组件安装调试与检测验收 (57)第四节系统维护管理 (70)【实务】自动喷水灭火系统自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

第一节系统的分类与组成图自动喷水灭火系统分类知识点：自动喷水灭火系统的分类与组成一、湿式自动喷水灭火系统在准工作状态下，管道内充满用于启动系统的有压水。

组成如图二、干式自动喷水灭火系统在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图三、预作用自动喷水灭火系统在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。

组成如图四、雨淋系统与前几种系统的不同之处在于，雨淋系统采用开式喷头，由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀。

雨淋系统有电动、液动和气动控制方式，常用的电动和液动雨淋系统分别如图电动雨淋系统示意图液动雨淋系统示意图五、水幕系统水幕系统由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀、供水与配水管道、控制阀以及水流报警装置（水流指示器或压力开关）等组成，与前几种系统不同之处在于，水幕系统不具备直接灭火的能力，是用于挡烟阻火和冷却分隔物。

六、自动喷水—泡沫联用系统配置供给泡沫混合液的设备后，组成既可喷水又可以喷泡沫的自动喷水-泡沫联用灭火系统。

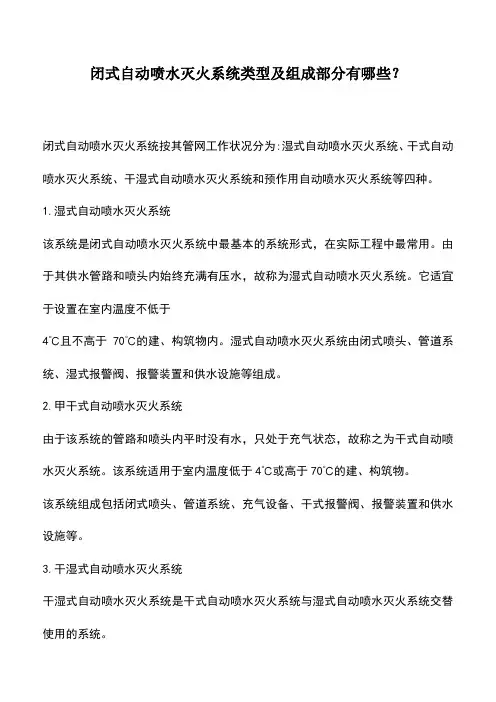

闭式自动喷水灭火系统类型及组成部分有哪些？
闭式自动喷水灭火系统按其管网工作状况分为:湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿式自动喷水灭火系统和预作用自动喷水灭火系统等四种。

1.湿式自动喷水灭火系统
该系统是闭式自动喷水灭火系统中最基本的系统形式，在实际工程中最常用。

由于其供水管路和喷头内始终充满有压水，故称为湿式自动喷水灭火系统。

它适宜于设置在室内温度不低于
4℃且不高于70℃的建、构筑物内。

湿式自动喷水灭火系统由闭式喷头、管道系统、湿式报警阀、报警装置和供水设施等组成。

2.甲干式自动喷水灭火系统
由于该系统的管路和喷头内平时没有水，只处于充气状态，故称之为干式自动喷水灭火系统。

该系统适用于室内温度低于4℃或高于70℃的建、构筑物。

该系统组成包括闭式喷头、管道系统、充气设备、干式报警阀、报警装置和供水设施等。

3.干湿式自动喷水灭火系统
干湿式自动喷水灭火系统是干式自动喷水灭火系统与湿式自动喷水灭火系统交替使用的系统。

4.预作用自动喷水灭火系统
该系统将火灾自动探测报警系统和由火灾自动探测报警系统自动控制的带预作用阀门的闭式自动喷水灭火系统有机地结合起来，对保护对象起到了双重保护作用。

这种系统适用于不允许有水渍损失的建、构筑物。

该系统组成包括:火灾探测报警系统、闭式喷头、预作用阀、充气设备、管道系统、控制组件等。

自动喷水灭火系统的组成
自动喷水灭火系统是一种常见的消防设备，它可以在火灾发生时自动启动，喷洒水雾或水流进行灭火。

这种系统由多个组成部分组成，下面我们来详细了解一下。

1. 水源系统
自动喷水灭火系统的水源可以是自来水、消防水池或消防水泵。

水源系统的作用是提供足够的水量和水压，以确保喷水灭火系统在火灾发生时能够正常工作。

2. 管道系统
管道系统是自动喷水灭火系统的核心部分，它由水管、喷头、阀门等组成。

水管负责输送水流，喷头则是将水流喷洒到火灾现场。

阀门则用于控制水流的开关。

3. 控制系统
控制系统是自动喷水灭火系统的大脑，它由控制器、传感器、报警器等组成。

控制器负责监测火灾情况，并根据预设的程序控制喷水灭火系统的启动和停止。

传感器则用于检测火灾的烟雾、温度等参数，报警器则用于发出警报。

4. 电源系统
电源系统是自动喷水灭火系统的能量来源，它由电池、电源线等组成。

在火灾发生时，电源系统可以为控制系统提供足够的电力，确保喷水灭火系统正常工作。

5. 辅助设备
辅助设备包括水泵、水箱、压力容器等。

水泵用于提高水压，水箱则用于储存水源，压力容器则用于储存压缩空气，以提高喷头的喷射力度。

以上就是自动喷水灭火系统的组成部分。

在实际应用中，不同的场所和需求会有不同的配置，但总体来说，这些组成部分都是必不可少的。

自动喷水灭火系统的优点是可以自动启动，无需人工干预，能够快速有效地灭火，减少火灾造成的损失。

因此，在建筑物、工厂、仓库等场所广泛应用。

灭火自动喷水系统设计规范 GB50084-2023设计规范 GB-2023《灭火自动喷水系统设计规范》为我国规范了灭火自动喷水系统的设计和施工要求。

本文档将对该规范进行简要的介绍。

1. 系统概述灭火自动喷水系统是一种用于火灾扑灭和控制的自动喷水系统。

其主要由供水系统、喷水设备、控制系统和监测系统组成。

系统通过自动感应器或手动操作，及时发现火灾，并进行自动喷水以控制和灭火。

2. 设计要求设计灭火自动喷水系统需要符合以下要求：- 系统设计应按照国家建筑设计规范和有关规范进行，并经过专业设计单位的设计和评审。

- 系统应满足不同类型建筑物的灭火需求，包括建筑物的结构、用途、火灾风险等因素。

- 系统设计应考虑火灾扑灭的速度和效果，确保系统能够迅速灭火并控制火势扩散。

- 喷水设备的布置和数量应满足建筑物内部的灭火需求，喷头的设置应根据火灾风险进行合理选择。

- 控制系统应能够实现自动控制和手动操作，并能够与火灾报警系统和建筑物管理系统联动。

- 监测系统应能够实时监测建筑物内部的温度和烟雾等参数，并及时反馈给控制系统。

3. 施工要求在施工灭火自动喷水系统时需要注意以下要求：- 施工单位应具备相应的资质，并按照国家有关规范进行施工。

- 喷水设备和管道应符合相关标准，材料应具有良好的耐火性能和抗腐蚀性能。

- 系统的安装应符合设计要求，并按照相关构件的安装说明进行。

- 系统的电路连接应牢固可靠，并按照相关电气安全规范进行施工。

- 系统验收应由专业单位进行，并对系统的性能进行测试和监测。

4. 使用与维护灭火自动喷水系统的使用和维护需要注意以下事项：- 系统的日常使用和维护应按照相关操作规程进行，并定期进行检查和测试。

- 系统故障或异常应及时修复，并记录系统的维护和维修情况。

- 系统的设备和管道应定期清洗和检修，以确保其正常工作。

- 系统的供水应保持充足，供水设备应经常检查和维护。

- 系统的控制和监测设备应保持正常工作状态，及时更换损坏或老化的设备。

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种基于自动化技术和灭火技术相结合的灭火设备，广泛应用于各种场所，如商业建筑、工业设施、仓库、住宅等。

根据不同的应用场景和需要，自动喷水灭火系统可以分为各种类型，包括水雾系统、干粉系统、气体灭火系统等，下面将对每种系统的分类和组成进行详细介绍。

一、水雾系统水雾系统是一种利用微小水滴进行灭火的系统，通过将水雾喷洒到火源和周围区域，减少热量、吸收燃烧产物和抑制燃烧反应，实现灭火的目的。

水雾系统可分为高压水雾系统和低压水雾系统两种。

1. 高压水雾系统高压水雾系统由高压水泵、水雾喷头和控制系统组成。

高压水泵负责提供高压水源，通常使用工业级泵进行供水。

水雾喷头通过细化水流，将水转化为微小的水滴，并喷洒到火源和周围区域。

控制系统用于监测火灾并进行喷水雾操作控制，通常通过温度传感器、光电传感器等实时监测火灾情况，触发喷水雾操作。

2. 低压水雾系统低压水雾系统与高压水雾系统相比，所使用的喷头较大，水滴较大，但仍然能够形成一定的水雾效果。

低压水雾系统通常使用低压水泵，通水量较大，适用于较大的场所。

二、干粉系统干粉系统是一种利用干粉剂进行灭火的系统，通过干粉剂的喷洒，抑制火源的燃烧反应，实现灭火的目的。

干粉系统可分为固定式干粉系统和便携式干粉系统两种。

1. 固定式干粉系统固定式干粉系统的主要组成部分包括干粉罐、喷头、控制系统和供电系统。

干粉罐负责储存干粉剂，通常使用压力容器进行储存。

喷头通过可控的喷雾装置将干粉剂喷洒到火源和周围区域。

控制系统用于监测火灾并进行干粉喷洒操作控制，通常通过火灾探测器、手动控制按钮等实时监测火灾情况，触发干粉喷洒。

2. 便携式干粉系统便携式干粉系统是一种携带便利的小型灭火设备，常用于个人防灭火和小型火灾的扑灭。

便携式干粉系统通常由干粉罐、压力装置、喷头和手动控制装置等组成。

三、气体灭火系统气体灭火系统是一种利用无色、无味的气体将氧气从火源中抽走，从而达到灭火效果的系统。

自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

闭式自动喷水灭火系统是一种常见的消防设备，主要用于保护建筑物、设备和人员免受火灾的侵害。

这种系统的组成主要包括以下几个部分：
1. 水源：闭式自动喷水灭火系统的水源通常来自建筑物内部的消防水池或市政供水管网。

这些水源需要定期检查和维护，以确保在火灾发生时能够提供足够的水量。

2. 水泵：水泵是闭式自动喷水灭火系统的核心部分，它负责将水源的水输送到喷头。

水泵的性能直接影响到系统的灭火效果，因此需要选择性能稳定、可靠性高的水泵。

3. 管道系统：管道系统是连接水源、水泵和喷头的通道，它需要有足够的强度和耐压性，以承受高压水流的冲击。

同时，管道系统还需要有良好的密封性能，防止水流泄漏。

4. 喷头：喷头是闭式自动喷水灭火系统的关键部件，它负责将水流喷射到火源上。

喷头的设计需要考虑到火源的特性和灭火的需求，例如，一些特殊的火源可能需要使用特殊的喷头。

5. 控制系统：控制系统是闭式自动喷水灭火系统的指挥中心，它负责监控火源的状态，并根据需要启动水泵和喷头。

控制系统通常包括火灾探测器、报警器和控制器等部分。

6. 辅助设备：除了上述主要部分外，闭式自动喷水灭火系统还包括一些辅助设备，例如，用于检测水质的设备、用于维护水泵的设备等。

闭式自动喷水灭火系统的工作原理是：当火灾探测器检测到火源时，它会立即启动报警器，并通过控制系统启动水泵和喷头。

水泵将水源的水输送到喷头，喷头将水流喷射到火源上，从而扑灭火源。

总的来说，闭式自动喷水灭火系统是一种高效、可靠的消防设备，它的组成和工作原理都需要专业的知识和技能。

因此，对于使用和维护这种系统的人员，需要进行专门的培训和考核。

八类自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

常用的自动喷水灭火系统有哪些
常用的自动喷水灭火系统依照采用的喷头分为两类：采用闭式洒水喷头的为闭式系统;采用开式洒水喷头的为开式系统。

一、闭式系统的类型较多，基本类型包括湿式、干式、预作用及重复启闭预作用系统等。

用量最多的是湿式系统。

在已安装的自动喷水灭火系统中，有70%
2、干式系统
准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

3、预作用系统
准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统，适于如下场所：
a、系统处于准工作状态是严禁管道漏水;
b、严禁系统误喷;
c、替代干式系统;
4、重复启闭预作用系统
能在扑灭火灾后自动关阀、复燃时再次开阀喷水的预作用系统。

适用于灭火后必须及时停止喷水的场所。

目前这种系统有两种形式：一种是喷头具有自动重复启闭的功能，另一种是系统通过烟、温感传感器控制系统的控制阀来实现系统的重复启闭功能。

二、开式系统采用开式洒水喷头的自动喷水灭火系统，包括：雨淋系统、水幕系统。

1、雨淋系统
由火灾自动报警系统或传动管控制，自动开启雨淋报警阀和启动供水泵后，向开式洒水喷头供水的自动喷水灭火系统。

亦称开式系统。

2、水幕系统
由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀，以及水流报警装置(水流指示器或压力开关)等组成，用于档烟阻火和冷却分隔物的喷水系统。

今天的家居防火该注意什么，还应了解其他的家居装修知识。

干式自动喷水灭火的组成干式自动喷水灭火是一种常见的灭火系统，广泛应用于各种场所，如商业建筑、工厂、仓库等。

它的工作原理是在火灾发生时，通过自动控制系统将干粉通过喷头喷出，对火源进行灭火。

下面将介绍干式自动喷水灭火的组成部分。

1. 干粉灭火剂：干粉是干式自动喷水灭火系统的主要灭火剂。

它由多种化学物质组成，如氮化铵、磷酸铵等。

干粉具有良好的灭火效果，能够迅速吸收火焰和热量，形成灭火区域，将火源隔离。

2. 喷头：喷头是干式自动喷水灭火系统中的关键部件。

它负责将干粉喷射到火源上。

喷头通常安装在天花板或墙壁上，能够覆盖整个灭火区域。

当系统检测到火灾时，喷头会自动打开，释放干粉。

3. 管道系统：管道系统是将干粉从储存器输送到喷头的通道。

管道系统通常由耐高温、耐压的材料制成，以确保干粉能够顺利输送。

管道系统还包括阀门和连接件等组成部分，用于控制干粉的流动和分配。

4. 储存器：储存器是存放干粉的设备。

它通常安装在灭火系统的一侧，以便于维护和检修。

储存器的容量根据实际需要确定，可以根据场所的大小和火灾风险来选择合适的容量。

5. 控制系统：控制系统是干式自动喷水灭火系统的核心部分，负责监测火灾并控制干粉的释放。

控制系统通常由控制面板、传感器和报警器等组成。

当传感器检测到火灾信号时，控制系统会自动启动，打开喷头释放干粉。

6. 电源系统：电源系统为干式自动喷水灭火系统提供电力支持。

它通常由电源接线盒、电源线和备用电源等组成。

电源系统需要保证稳定可靠的电力供应，以确保系统能够正常运行。

7. 报警系统：报警系统是干式自动喷水灭火系统的重要组成部分。

它能够及时发出火灾报警信号，提醒人员疏散，并通知相关部门进行处理。

报警系统通常包括声光报警器和报警控制器等设备。

总结起来，干式自动喷水灭火的组成包括干粉灭火剂、喷头、管道系统、储存器、控制系统、电源系统和报警系统。

这些组成部分相互配合，构成了一个完整的灭火系统。

干式自动喷水灭火系统通过自动监测和控制，能够在火灾发生时快速灭火，保护人员和财产的安全。
