自动喷水灭火系统-系统的分类与组成

自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

下面对其主要组件进行简要介绍。

一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。

洒水喷头有多种不同形式的分类。

1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。

3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。

二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。

在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。

报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。

报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。

1、湿式报警阀用于湿式喷水灭火系统。

它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。

湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。

自动喷水灭火系统的分类与组成
【学员问题】自动喷水灭火系统的分类与组成？
【解答】自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

第一章自动喷水灭火系统的分类与组成学习要求通过本章学习，掌握自动喷水灭火系统的分类与组成、工作原理与适用范围以及选型原则；熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一小节第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

图3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。

干式系统的组成如图3-3-3。

三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态下，配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处在于系统采用雨淋阀，并配套设置火灾自动报警系统。

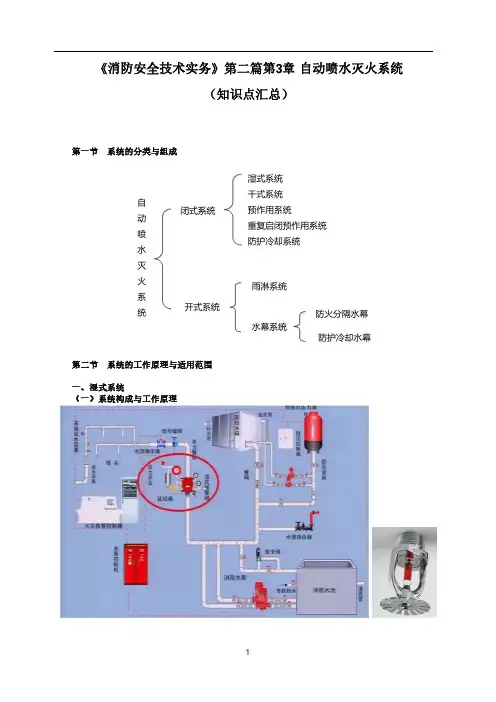

第一《消防安全技术实务》第二篇第3章自动喷水灭火系统（知识点汇总）节系统的分类与组成第二节系统的工作原理与适用范围一、湿式系统（一）系统构成与工作原理（二）系统主要组件及设置要求1、末端试水装置（1）末端试水装置的组成末端试水装置由试水阀、压力表以及试水接头等组成。

其作用是检验系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动。

同时可测试干式系统和预作用系统的管道充水时间。

（2）末端试水装置的设置要求1）每个报警阀组控制的最不利点喷头处应设置末端试水装置，其他防火分区和楼层均应设置直径为25mm的试水阀。

3）其试水接头出水口的流量系数应与同楼层或同防火分区内选用的最小流量系数的喷头相等。

其出水应采用孔口出流的方式排入排水管道。

排水立管宜设伸顶通气管，且管径不应小于75mm。

2）末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。

【例】某酒店地上11层，地下2层，每层1个防火分区，该酒店设置了1套自动喷水灭火系统，在第11层设有两种喷头，流量系数分别为80和115。

该系统末端试水装置的设置，错误的是（）。

（2019真题）A．末端试水装置的出水采用软管连接排入排水管道B．末端试水装置设置在第11层C．末端试水装置选用出水口流量系数为80的试水接头D．末端试水装置由试水阀，压力表和试水接头组成【答案】A2、水流指示器（1）水流指示器的功能是及时报告发生火灾的部位。

在设置闭式自动喷水灭火系统的建筑内，除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区和每个楼层均应设置水流指示器。

（2）仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。

（3）当水流指示器入口前设置控制阀时，应采用信号阀。

【例】某2层地上商店建筑，每层建筑面积为6000m2，所设置的自动喷水灭火系统应至少设置（）个水流指示器。

（2016真题）A．2B．3C．4D．5【答案】C3、压力开关4、湿式报警阀组湿式报警阀是湿式系统的专用阀门，是只允许水流入系统，并在规定压力、流量下驱动配套部件报警的一种单向阀。

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种基于自动化技术和灭火技术相结合的灭火设备，广泛应用于各种场所，如商业建筑、工业设施、仓库、住宅等。

根据不同的应用场景和需要，自动喷水灭火系统可以分为各种类型，包括水雾系统、干粉系统、气体灭火系统等，下面将对每种系统的分类和组成进行详细介绍。

一、水雾系统水雾系统是一种利用微小水滴进行灭火的系统，通过将水雾喷洒到火源和周围区域，减少热量、吸收燃烧产物和抑制燃烧反应，实现灭火的目的。

水雾系统可分为高压水雾系统和低压水雾系统两种。

1. 高压水雾系统高压水雾系统由高压水泵、水雾喷头和控制系统组成。

高压水泵负责提供高压水源，通常使用工业级泵进行供水。

水雾喷头通过细化水流，将水转化为微小的水滴，并喷洒到火源和周围区域。

控制系统用于监测火灾并进行喷水雾操作控制，通常通过温度传感器、光电传感器等实时监测火灾情况，触发喷水雾操作。

2. 低压水雾系统低压水雾系统与高压水雾系统相比，所使用的喷头较大，水滴较大，但仍然能够形成一定的水雾效果。

低压水雾系统通常使用低压水泵，通水量较大，适用于较大的场所。

二、干粉系统干粉系统是一种利用干粉剂进行灭火的系统，通过干粉剂的喷洒，抑制火源的燃烧反应，实现灭火的目的。

干粉系统可分为固定式干粉系统和便携式干粉系统两种。

1. 固定式干粉系统固定式干粉系统的主要组成部分包括干粉罐、喷头、控制系统和供电系统。

干粉罐负责储存干粉剂，通常使用压力容器进行储存。

喷头通过可控的喷雾装置将干粉剂喷洒到火源和周围区域。

控制系统用于监测火灾并进行干粉喷洒操作控制，通常通过火灾探测器、手动控制按钮等实时监测火灾情况，触发干粉喷洒。

2. 便携式干粉系统便携式干粉系统是一种携带便利的小型灭火设备，常用于个人防灭火和小型火灾的扑灭。

便携式干粉系统通常由干粉罐、压力装置、喷头和手动控制装置等组成。

三、气体灭火系统气体灭火系统是一种利用无色、无味的气体将氧气从火源中抽走，从而达到灭火效果的系统。

第三章自动喷水灭火系统学习要求通过本章学习，掌握自动喷水灭火系统的分类、组成与工作原理以及适用范围、选型原则，熟悉自动喷水灭火系统的组件及其设置要求，了解自动喷水灭火系统设置场所的火灾危险性等级分类和系统设计基本参数。

自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

自动喷水灭火系统在保护人身和财产安全方面具有安全可靠、经济实用、灭火成功率高等优点，广泛应用于工业建筑和民用建筑。

第一节系统的分类与组成自动喷水灭火系统根据所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类；根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、雨淋系统、水幕系统、自动喷水—泡沫联用系统等。

自动喷水灭火系统的分类见图3-3-1。

3-3-1 自动喷水灭火系统分类图一、湿式自动喷水灭火系统湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态时管道内充满用于启动系统的有压水。

湿式系统的组成如图3-3-2。

图3-3-2 湿式系统示意图二、干式自动喷水灭火系统干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态时配水管道内充满用于启动系统的有压气体。

干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质，由有压水改为有压气体。

干式系统的组成如图3-3-3。

图3-3-3 干式系统示意图三、预作用自动喷水灭火系统预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

预作用系统与湿式系统、干式系统的不同之处，在于系统采用雨淋阀，并配套设置火灾自动报警系统。

自动喷水灭火系统工作原理及适用范围自动灭火, 自动喷水自动喷水灭火系统的分类与组成自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)、管道系统、供水设施等组成。

自动喷水灭火系统，根据被保护建筑物的性质和火灾发生、发展特性的不同，可以有许多不同的系统形式。

通常根据系统中所使用的喷头形式的不同，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。

闭式自动喷水灭火系统包括湿式自动喷水灭火系统、干式自动喷水灭火系统、干湿交替式自动喷水灭火系统、预作用自动喷水灭火系统、重复启闭预作用自动喷水灭火系统。

开式自动喷水灭火系统包括雨淋灭火系统、水幕灭火系统、水喷雾灭火系统。

闭式自动喷水灭火系统采用闭式喷头，它是一种常闭喷头，喷头的感温、闭锁装置只有在预定的温度环境下，才会脱落，开启喷头。

因此，在发生火灾时，这种喷水灭火系统只有处于火焰之中或临近火源的喷头才会开启灭火。

开式自动喷水灭火系统采用的是开式喷头，开式喷头不带感温、闭锁装置，处于常开状态。

发生火灾时，火灾所处的系统保护区域内的所有开式喷头一起出水灭火。

1.湿式自动喷水灭火系统湿式自动喷水灭火系统，是世界上使用时间最长，应用最广泛，控火、灭火中使用频率最高的一种闭式自动喷水灭火系统，目前世界上已安装的自动喷水灭火系统中有70％以上采用了湿式自动喷水灭火系统。

①系统的组成和工作原理湿式自动喷水灭火系统一般包括：闭式喷头、管道系统、湿式报警阀和供水设备。

湿式报警阀的上下管网内均充以压力水。

当火灾发生时，火源周围环境温度上升，导致火源上方的喷头开启、出水、管网压力下降，报警阀后压力下降致使阀板开启，接通管网和水源，供水灭火。

与此同时，部分水由阀座上的凹形槽经报警阀的信号管，带动水力警铃发出报警信号。

如果管网中设有水流指示器，水流指示器感应到水流流动，也可发出电信号。

如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水。

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种常见的自动灭火装置，广泛应用于各种建筑物、工厂、仓库等场所。

它能够在火灾发生时及时自动喷射水雾或水流来进行灭火，快速有效地控制火势，保护人员和财产的安全。

一、自动喷水灭火系统的分类根据喷水方式的不同，自动喷水灭火系统可以分为两种基本分类：1. 喷雾系统：喷雾系统通过将水分为微小的水雾颗粒来进行喷射，从而增大喷射面积，提高灭火效率。

喷雾系统适用于室内火灾，因为水雾能够有效地控制火势并减少烟雾的产生。

2. 水流系统：水流系统通过直接喷射水流来进行灭火，适用于较大的室外火灾。

水流系统可以分为直流系统和涡流系统两种，直流系统适用于较小场所，涡流系统适用于涉及更大水量的火灾。

根据水源的不同，自动喷水灭火系统可以分为直接供水和间接供水两种：1. 直接供水系统：直接供水系统是指系统直接连接到公共自来水管道或水泵来获取水源。

这种系统需要保持一定的水压和流量，以确保灭火效果。

2. 间接供水系统：间接供水系统是指系统通过水箱、水池等储水设备来获取水源。

这种系统可以在供水管道中断或压力不够时提供持续的供水。

二、自动喷水灭火系统的组成自动喷水灭火系统通常由以下几个主要组成部分组成：1. 水源装置：水源装置是自动喷水灭火系统的重要组成部分，用于提供灭火所需的水源。

水源装置可以是公共自来水管道、水泵、水池等。

2. 火灾探测器：火灾探测器用于监测火灾的发生，并向控制系统发送信号以触发喷水装置。

常见的火灾探测器包括烟感探测器、温度探测器、火焰探测器等。

3. 控制系统：控制系统用于接收火灾探测器的信号并控制喷水装置的启动和停止。

控制系统通常包括控制面板、电气控制元件、报警器等。

4. 喷水装置：喷水装置是自动喷水灭火系统的核心部分，负责将水雾或水流喷射到火灾区域。

喷水装置包括喷头、喷嘴、阀门等。

5. 监控与报警系统：监控与报警系统用于监控自动喷水灭火系统的运行状态，并在火灾发生时发出警报。

自动喷水灭火系统-系统的分类与组成自动喷水灭火系统是一种常见的灭火设备，通过自动检测火灾并启动相应的喷水装置来灭火。

在本文中，我们将讨论自动喷水灭火系统的分类和组成。

分类根据其喷水方式和应用范围，自动喷水灭火系统一般可以分为以下几类：干式喷水灭火系统干式喷水灭火系统是一种在不需要增加室内空气湿度的情况下灭火的设备。

它主要适用于易燃液体、气体和易燃固体物质。

该系统采用干式喷头，消防管道内充满了压缩空气或氮气。

当火灾爆发时，压力控制阀自动打开，将压力释放到喷头上，将干粉朝向着火点喷射，达到灭火的目的。

湿式喷水灭火系统湿式喷水灭火系统是一种常见的喷水灭火系统，它以喷水为基础来控制和灭火。

该系统通常适用于普通可燃物质。

它采用的是湿式喷头，消防管道内充满水，当火灾引信开启时，水流经管道进入喷头，形成水幕，达到灭火的目的。

泡沫喷水灭火系统泡沫喷水灭火系统是一种能够快速灭火的设备，它主要使用泡沫来灭火，适用于易燃液体和易燃性气体的场所。

该系统采用泡沫喷头、消防泵和消防管道，其中泡沫喷头通过消防泵将泡沫传输到喷头位置，灭火时，泡沫被喷射到火源上，形成泡沫层，隔绝空气，消灭火源。

气体喷雾灭火系统气体喷雾灭火系统是一种现代化、高效率的消防设施，主要用于高精度机房等特定场所。

气体灭火采用严格的制造和检验标准，基于灭火柜内部的稳定压力，采用CO2、氮气等气体喷雾灭火媒介来灭火，达到快速、无损害和无污染的灭火效果。

组成无论哪种类型的自动喷水灭火系统，都由以下几个主要部件组成：控制系统自动喷水灭火系统的控制系统是其最基本的部件。

控制系统能够监测火灾信息，通过感应器、控制台、报警设备、操作员界面等组成，自动控制消防水泵和喷头开关，启动和停止灭火系统。

管道系统管道系统是自动喷水灭火系统的核心部分。

它在整个建筑物内部进行布置，连接至喷头和水源之间，负责输送水和灭火介质。

喷头喷头是自动喷水灭火系统的一个重要组成部分。

其设计主要依据火灾现场的类型，对灭火喷口进行精细分析和选型。

水喷雾灭火系统分类水喷雾灭火系统由水源、供水设备、过滤器、雨淋阀组、管道及水雾喷头等组成，并配套设置火灾探测报警及联动控制系统或传动管系统，火灾时可向保护对象喷射水雾灭火或进行防护冷却。

系统按启动方式和应用方式分类如下：一、按启动方式分类水喷雾灭火系统按启动方式可分为电动启动水喷雾灭火系统和传动管启动水喷雾灭火系统。

（一）电动启动水喷雾灭火系统电动启动水喷雾灭火系统是以普通的火灾报警系统作为火灾探测系统，通过传统的点式感温、感烟探头或缆式火灾探测器探测火灾，当有火情发生时，探测器将火警信号传到火灾报警控制器上，火灾报警控制器打开雨淋阀，同时启动水泵，喷水灭火。

为了减少系统的响应时间，雨淋阀前的管道上应是充满水的状态。

电动启动水喷雾灭火系统的组成如图3-4-1所示。

图3-4-1电动启动水喷雾灭火系统1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—雨淋报警阀；7—压力开关；8—配水干管；9—配水管；10—配水支管；11—开式洒水喷头；12—感温探测器；13—报警控制器；P—压力表；M—驱动电机（二）传动管启动水喷雾灭火系统传动管水喷雾灭火系统是以传动管作为火灾探测系统，传动管内充满压缩空气或压力水，当传动管上的闭式喷头受火灾高温影响动作后，传动管内的压力迅速下降，打开了封闭的雨淋阀，为了尽量缩短管网充水的时间，雨淋阀前的管道上应是充满水的状态，传动管的火灾报警信号通过压力开关传到火灾报警控制器上，报警控制器启动水泵，通过雨淋阀、管网将水送到水雾喷头，水雾喷头开始喷水灭火。

传动管启动水喷雾灭火系统一般比较适合于防爆场所，或者不适合安装普通火灾探测系统的场所。

传动管启动水喷雾灭火系统的组成如图3-4-2所示。

图3-4-2传动管启动水喷雾灭火系统1—水池；2—水泵；3—闸阀；4—止回阀；5—水泵接合器；6—雨淋报警阀；7—配水干管；8—压力开关；9—配水管；10—配水支管；11—开式洒水喷头；12—闭式洒水喷头；13—传动管；14—报警控制器；P—压力表；M—驱动电机传动管启动水喷雾灭火系统按传动管内的充压介质，可分为充液传动管和充气传动管两种。
