户外LED广告显示屏钢结构工程施工制作标准（简介）一、钢结构设计标准：《建筑结构荷载规范》（GB50009-2006）《钢结构设计规范》（GB50017-2003）《建筑抗震设计规范》（GBJ50011-2001）《冷弯薄壁型钢结构技术规范》（JGJ81-2002）《建筑钢结构焊接技术规程》（JGJ81-91）《碳素结构钢》（GB700-88）《优质碳素结构钢技术条件》（GB699-88）《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构工程质量检验评定标准》（GB50221-95）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）《碳钢焊条》（GB5117-85）《低合金结构钢》（GB1591-88）《低合金钢焊条》（GB5118-85）《结构用无缝钢管》（GB8162-87）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《钢结构防火涂料应用技术规程》（CECS24：90）《钢结构防火涂料通用技术条件》（GB14907）案例一：钢结构立体结构图（三维设计，立体直观）二. 自然条件及使用荷载1.基本风压：0.55KN/M2.结构荷载：（1）.钢架自重由钢结构计算程序自动导荷。
（2）.恒载：0.6KN/M（3）.活载：0.5KN/M案例二：户外双立柱LED电子显示屏钢结构三. 钢结构材料要求1.钢构件采用Q235B方（扁）通钢管,热扎槽钢。
四. 钢结构的除锈,防腐1.防腐涂料耐久年限应为15年以上。
2.钢构件的除锈,防腐做法:砂除锈Sa 2.5级;红丹底漆两道（100um），醇酸面漆（50um）。
案例三：户外单立柱LED显示屏钢结构图五. 钢结构的制作与安装要求1.所有钢构件的制作由工厂加工,钢结构的制作和安装按钢结构有关规范执行.2.钢结构的放样,号料,切割,矫正,成型,边缘加工,节点加工,制孔,组装均应满足GB50205-2001要求.3.钢构件的切割应根据各节点的几何尺寸切割成带变化剖口的与节点完全吻合的形状.剖口的尺寸应符合节点焊缝的设计要求.4.焊接采用手工电弧焊,三面围焊拐角处必须连续施焊.案例四：挂墙安装户外LED电子显示屏。
led大屏施工方案LED大屏施工方案一、前期准备工作1.项目测量：根据客户提供的场地尺寸进行实地测量，确定安装大屏的具体尺寸和位置。
2.设计施工图纸：根据测量结果，使用CAD软件绘制大屏的布局图纸，包括大屏安装位置、支架结构等。
3.材料准备：根据设计图纸，准备所需的LED显示屏、钢架、电缆线等材料。
二、施工流程1.钢架安装：根据设计图纸，按照安装位置搭建钢架结构，确保钢架的稳定性和承重能力。
2.电柜安装：安装电柜并连接电源线，确保电源供应稳定。
3.安装显示屏：按照设计图纸，将显示屏安装在钢架上，并用螺丝固定好。
4.接线连接：根据显示屏说明书和设计图纸，连接电缆线，确保各个显示屏之间能够正常传输信号。
5.电源接线：将显示屏与电柜进行电源连接，确保供电正常。
6.接地处理：对钢架、显示屏进行接地处理，确保设备的安全性和稳定性。
7.调试测试：开启电源，通过调试软件对显示屏进行亮度、颜色等参数的调节，保证显示效果正常。
8.安全检查：对整个施工过程和设备进行全面检查，确保安全可靠。
三、施工注意事项1.施工过程中要保持工地整洁，保护好周围环境设施，避免对场地造成损坏。
2.施工人员要熟悉使用各种工具和设备，并按照相关操作规程进行操作，确保施工质量和安全。
3.施工现场要严格遵守安全操作规范，佩戴好防护用具，并设置合理的警示标识。
4.在施工过程中要及时与客户沟通并做好施工记录，确保客户需求的满足。
四、施工后维护1.定期巡检：每隔一段时间对LED大屏进行巡检，检查显示效果和连接线路是否正常。
2.清洁保养：定期对LED大屏进行清洁，清除灰尘和污物，确保显示效果清晰。
3.故障排除与修复：当LED大屏出现故障时，及时排查故障原因，并进行相应的修复工作。
4.原材料管理：对维修和更换的原材料进行好记录，保证备件的及时补充和更换。
以上是LED大屏施工方案的基本内容，施工过程中需要注意的细节还需根据具体的场地和设备来进行调整，确保施工质量和安全。
led显示屏钢结构施工标准规范LED显示屏钢结构施工标准规范。
LED显示屏是一种广泛应用于商业广告、舞台演出、体育赛事等领域的新型显示设备，其钢结构施工标准规范对于确保显示屏的安全稳定运行至关重要。
在
LED显示屏钢结构施工中，我们要严格按照相关标准规范进行操作，确保施工质
量和安全性。
首先，钢结构的选材和加工要符合国家标准，材料应具有足够的强度和稳定性，以承受各种自然环境和外部冲击。
在加工过程中，要注意避免材料产生裂纹、变形等缺陷，确保钢结构的完整性和稳定性。
其次，在钢结构的安装过程中，要严格按照施工图纸和规范要求进行操作，确
保各个构件的精准拼接和安装。
在安装过程中，要注意加固连接处，确保钢结构的整体稳定性和承载能力。
另外，在钢结构的防腐处理和表面涂装中，要选择符合环保要求的防腐材料和
涂装工艺，确保钢结构的耐腐蚀性和美观性。
在施工现场，要做好安全防护措施，确保施工人员的人身安全。
此外，钢结构施工完成后，要进行必要的检测和验收，确保钢结构的质量和安
全性达到规范要求。
在LED显示屏的安装过程中，要注意与钢结构的配合，确保
显示屏的稳固安装和正常运行。
综上所述，LED显示屏钢结构施工标准规范对于确保显示屏的安全稳定运行具有重要意义。
我们要严格按照相关规范要求进行操作，确保钢结构施工质量和安全性。
只有这样，才能为LED显示屏的正常使用提供可靠的保障。

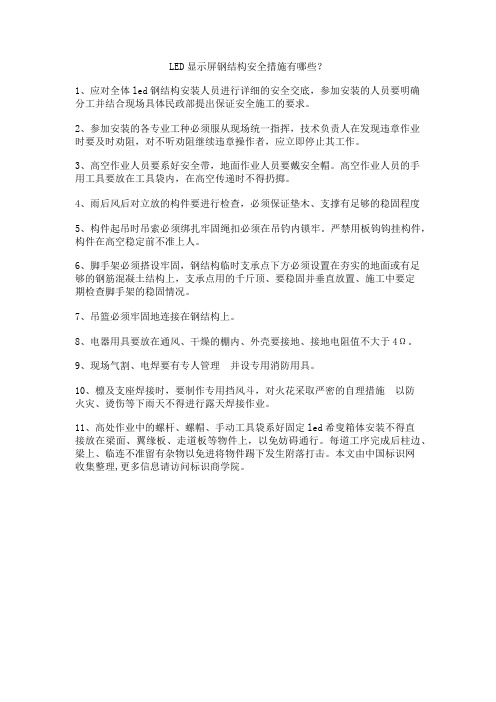

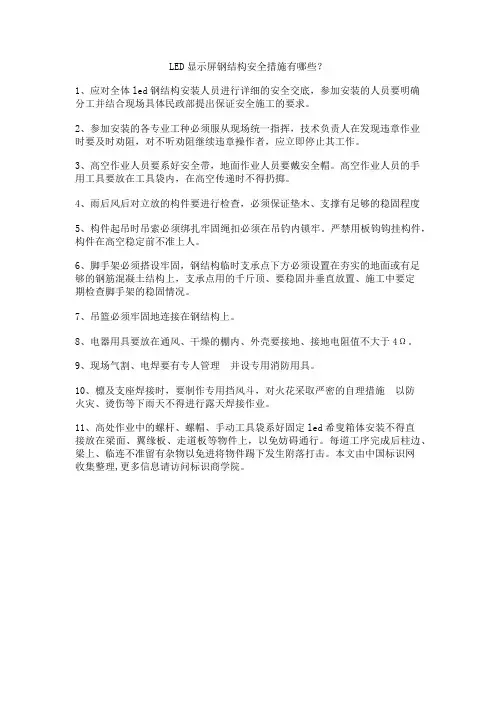

LED显示屏钢结构安全措施有哪些？
1、应对全体led钢结构安装人员进行详细的安全交底，参加安装的人员要明确分工并结合现场具体民政部提出保证安全施工的要求。
2、参加安装的各专业工种必须服从现场统一指挥，技术负责人在发现违章作业时要及时劝阻，对不听劝阻继续违章操作者，应立即停止其工作。
3、高空作业人员要系好安全带，地面作业人员要戴安全帽。
高空作业人员的手用工具要放在工具袋内，在高空传递时不得扔掷。
4、雨后风后对立放的构件要进行检查，必须保证垫木、支撑有足够的稳固程度
5、构件起吊时吊索必须绑扎牢固绳扣必须在吊钓内锁牢。
严禁用板钩钩挂构件，构件在高空稳定前不准上人。
6、脚手架必须搭设牢固，钢结构临时支承点下方必须设置在夯实的地面或有足够的钢筋混凝土结构上，支承点用的千斤顶、要稳固并垂直放置、施工中要定
期检查脚手架的稳固情况。
7、吊篮必须牢固地连接在钢结构上。
8、电器用具要放在通风、干燥的棚内、外壳要接地、接地电阻值不大于4Ω。
9、现场气割、电焊要有专人管理并设专用消防用具。
10、檩及支座焊接时，要制作专用挡风斗，对火花采取严密的自理措施以防
火灾、烫伤等下雨天不得进行露天焊接作业。
11、高处作业中的螺杆、螺帽、手动工具袋系好固定led希叟箱体安装不得直
接放在梁面、翼缘板、走道板等物件上，以免妨碍通行。
每道工序完成后柱边、梁上、临连不准留有杂物以免进将物件踢下发生附落打击。
本文由中国标识网
收集整理,更多信息请访问标识商学院。

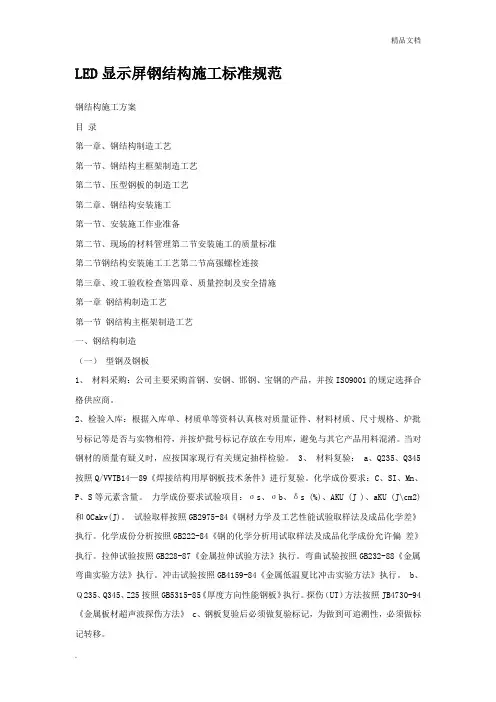

LED显示屏钢结构施工标准规范钢结构施工方案目录第一章、钢结构制造工艺第一节、钢结构主框架制造工艺第二节、压型钢板的制造工艺第二章、钢结构安装施工第一节、安装施工作业准备第二节、现场的材料管理第二节安装施工的质量标准第二节钢结构安装施工工艺第二节高强螺栓连接第三章、竣工验收检查第四章、质量控制及安全措施第一章钢结构制造工艺第一节钢结构主框架制造工艺一、钢结构制造（一）型钢及钢板1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。
2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。
当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。
3、材料复验：a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。
化学成份要求：C、SI、Mn、P、S等元素含量。
力学成份要求试验项目：σs、σb、δs(%)、AKU(J)、aKU(J\cm2)和0Cakv(J)。
试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。
化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。
拉伸试验按照GB228-87《金属拉伸试验方法》执行。
弯曲试验按照GB232-88《金属弯曲实验方法》执行。
冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。
b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。
探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。
（二）焊材1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。
2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。
大屏幕工程施工规范1、总则1.1 本规范适用于大屏幕工程的施工过程。
为了保证施工质量、安全和进度，必须要按照本规范的要求进行施工。
1.2 施工单位必须遵守相关法律法规，确保施工过程符合国家标准和行业规范。
2、项目管理2.1 项目管理人员必须具备相关经验和资质，能够独立完成大屏幕工程的施工管理工作。
2.2 项目管理人员必须熟悉施工图纸，确保施工过程中按照设计要求进行。
2.3 项目管理人员必须加强施工现场的监督和管理，确保施工人员遵守安全规定。
3、施工前准备3.1 施工单位必须准备齐全施工所需的材料和设备，确保施工过程不受物资短缺的影响。
3.2 施工单位必须对施工现场进行勘查，了解地形、地质和气象情况，确保施工的安全性。
3.3 施工单位必须制定施工计划和进度安排，并及时调整施工进度，确保施工按时完成。
4、施工技术要求4.1 大屏幕支架的施工必须符合设计要求，支架的稳定性和承重能力必须满足施工要求。
4.2 LED显示屏的安装必须按照制造商的要求进行，确保LED显示屏的亮度和清晰度符合设计要求。
4.3 电气设备的安装必须按照相关标准进行，保证电气设备的安全性和可靠性。
4.4 施工过程中必须加强安全管理，确保施工人员及施工现场的安全。
5、质量验收与保修5.1 施工完成后，必须对施工工程进行质量验收，确保施工质量符合设计要求。
5.2 施工单位必须向业主交付完整的施工资料和保修协议，确保施工工程的后续服务。
5.3 施工单位必须对施工工程进行定期维护和保养，确保工程的长期稳定运行。
6、施工安全与环保6.1 施工单位必须制定安全管理制度，组织施工人员进行安全培训，提高施工安全意识。
6.2 施工单位必须加强现场监督和检查，及时发现和消除施工过程中的安全隐患。
6.3 施工单位必须符合环保法规，确保施工过程中不产生污染，保护环境。
7、后续服务与维护7.1 施工完成后，施工单位必须向业主提供完整的施工资料和保修协议，确保施工工程的后续服务。
LED显示屏钢结构施工标准规范钢结构施工方案目录第一章、钢结构制造工艺第一节、钢结构主框架制造工艺第二节、压型钢板的制造工艺第二章、钢结构安装施工第一节、安装施工作业准备第二节、现场的材料管理第二节安装施工的质量标准第二节钢结构安装施工工艺第二节高强螺栓连接第三章、竣工验收检查第四章、质量控制及安全措施第一章钢结构制造工艺第一节钢结构主框架制造工艺一、钢结构制造（一）型钢及钢板1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。
2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。
当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。
3、材料复验： a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。
化学成份要求：C、SI、Mn、P、S等元素含量。
力学成份要求试验项目：σs、σb、δs (%)、AKU (J )、aKU (J\cm2)和0Cakv(J)。
试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。
化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。
拉伸试验按照GB228-87《金属拉伸试验方法》执行。
弯曲试验按照GB232-88《金属弯曲实验方法》执行。
冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。
b、Ｑ235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。
探伤（UT）方法按照JB4730-94《金属板材超声波探伤方法》 c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。
（二）焊材1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。
2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。
LED大屏系统安装施工方案1、钢结构施工方案本工程钢结构采用嵌入式后支撑结构形式，主受力钢结构构件均采用Q235B 钢。
斜拉角钢、钢丝网等附属构件采用Q235钢。
LED屏体通过40方通与钢结构及砖混结构连接，整个屏体通过连接片固定在钢结构上，结构则与楼体结构连接，下部悬空部分通过制作钢结构固定。
（1）钢结构安装关键工序及专项施工方案a)轴线误差保证措施●采用水平仪等测量仪器时，测量基准点要严格保护，避免冲击、毁坏。
要定期复核基准点是否发生位移。
●钢尺要统一，使用时要进行校正。
b)钢结构安装质量检验和测试●钢结构安装检验要求严格按钢结构验收标准执行，从严管理，把工程质量放在第一位，不允许不合格产品交给业主，在实践中总结出行之有效的质量检验管理制度，保证上道工序满足下道工序。
●对工程轴线、标高用先进的仪器进行复测，如有问题与有关方面商讨解决，使问题解决在施工之前。
●施工图是保证质量和工程进展的一个重要方面。
技术人员必须事先和建设结合，提出一些合理的建议，供建设单位参考。
●钢构件进入现场，由专业技术人员进行构件外形复测。
在钢结构安装前，必须有加工厂的产品合格证及监理认可的手续才能吊装。
c)焊接的保证措施●为减少焊缝中扩散氢含量，防止冷裂和热影响延迟裂纹的产生，在坡口的尖部均采用超低氢型焊条打底，然后用低氢型焊条或气体保护焊丝做填充。
●每条焊缝在施焊时要连续一次完成，大于4小时的焊接量的焊缝，其焊缝必须完成2/3以上才能停止施焊，在二次施焊时，应先预热再施焊，间歇后的焊缝开始工作后中途不得停止。
●焊接时，如遇有风速超过10m/s的大风或雨天、雪天，以及环境温度在-5℃以下或相对湿度大于90%的自然条件，焊接处应有可靠的防护屏障和保温措施，否则严禁施焊。
（2）脚手架搭设本钢结构安装工程借助脚手架完成。
脚手架搭设以不影响工程正常生产，保证出入人员安全，结构安全、稳定为前提。
脚手架搭设沿地面到屏体底部一次搭设到位。

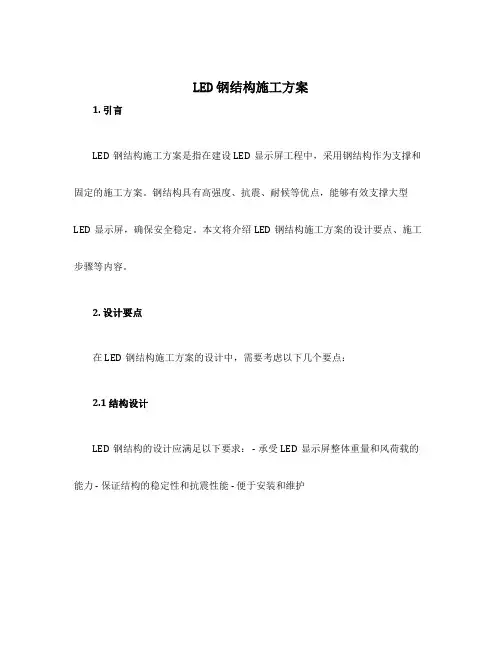

LED钢结构施工方案1. 引言LED钢结构施工方案是指在建设LED显示屏工程中，采用钢结构作为支撑和固定的施工方案。
钢结构具有高强度、抗震、耐候等优点，能够有效支撑大型LED显示屏，确保安全稳定。
本文将介绍LED钢结构施工方案的设计要点、施工步骤等内容。
2. 设计要点在LED钢结构施工方案的设计中，需要考虑以下几个要点：2.1 结构设计LED钢结构的设计应满足以下要求： - 承受LED显示屏整体重量和风荷载的能力 - 保证结构的稳定性和抗震性能 - 便于安装和维护2.2 钢材选用选择合适的钢材和型号，满足结构设计要求。
常用的钢材包括Q235、Q345等，型号主要包括H型钢、工字钢等。
2.3 连接方式钢结构的连接可采用焊接或螺栓连接。
焊接连接具有强度高、稳定性好的优点，但不易拆解；螺栓连接则便于安装和维护。
3. 施工步骤LED钢结构施工的步骤如下：3.1 基础施工根据实际需求和设计要求，先进行基础施工。
包括地基的开挖、混凝土浇筑等工作，确保基础坚固稳定。
3.2 结构安装在基础完成后，进行结构安装。
具体步骤如下： 1. 根据设计要求，确定钢结构的位置和安装方式。
2. 依次安装钢柱、钢梁和钢框架。
根据具体情况，可采用焊接或螺栓连接进行固定。
3. 检查每个部位的安装情况，确保结构的稳定性和承重能力。
3.3 导线布线安装完钢结构后，进行导线的布线工作。
具体步骤如下： 1. 根据设备需求，确定导线的走向和长度。
2. 确保导线的质量和规格符合要求。
3. 使用固定夹等工具将导线固定在钢结构上，保证导线的安全、整齐。
3.4 测试和调试完成导线布线后，进行测试和调试工作。
具体步骤如下： 1. 连接LED显示屏和电源，开启电源。
2. 检查LED显示屏的亮度、色彩等参数是否符合要求。
3. 测试LED显示屏的各项功能，确保工程质量。
4. 施工注意事项在LED钢结构施工过程中，还需要注意以下事项：4.1 安全保证在施工过程中，要确保工人的安全。

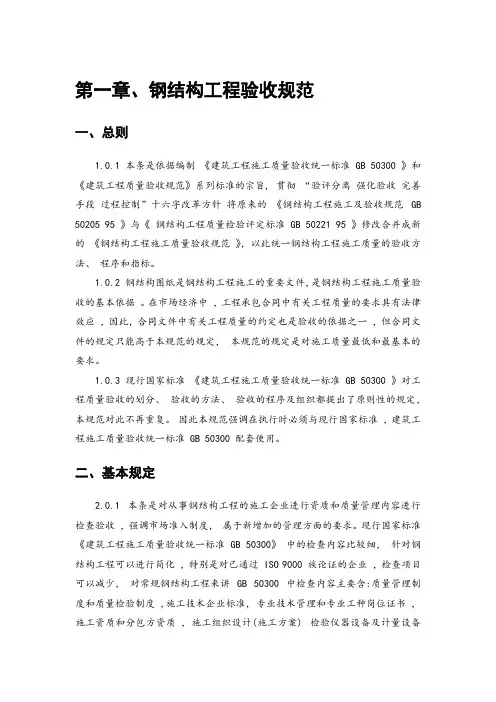

第一章、钢结构工程验收规范一、总则1.0.1 本条是依据编制《建筑工程施工质量验收统一标准 GB 50300 》和《建筑工程质量验收规范》系列标准的宗旨, 贯彻“验评分离强化验收完善手段过程控制”十六字改革方针将原来的《钢结构工程施工及验收规范GB 50205 95 》与《钢结构工程质量检验评定标准 GB 50221 95 》修改合并成新的《钢结构工程施工质量验收规范》，以此统一钢结构工程施工质量的验收方法、程序和指标。
1.0.2 钢结构图纸是钢结构工程施工的重要文件，是钢结构工程施工质量验收的基本依据。
在市场经济中，工程承包合同中有关工程质量的要求具有法律效应，因此，合同文件中有关工程质量的约定也是验收的依据之一，但合同文件的规定只能高于本规范的规定，本规范的规定是对施工质量最低和最基本的要求。
1.0.3 现行国家标准《建筑工程施工质量验收统一标准 GB 50300 》对工程质量验收的划分、验收的方法、验收的程序及组织都提出了原则性的规定，本规范对此不再重复。
因此本规范强调在执行时必须与现行国家标准，建筑工程施工质量验收统一标准 GB 50300 配套使用。
二、基本规定2.0.1 本条是对从事钢结构工程的施工企业进行资质和质量管理内容进行检查验收，强调市场准入制度，属于新增加的管理方面的要求。
现行国家标准《建筑工程施工质量验收统一标准 GB 50300》中的检查内容比较细，针对钢结构工程可以进行简化，特别是对已通过 ISO 9000 族论证的企业，检查项目可以减少，对常规钢结构工程来讲GB 50300 中检查内容主要含:质量管理制度和质量检验制度，施工技术企业标准，专业技术管理和专业工种岗位证书，施工资质和分包方资质，施工组织设计(施工方案) 检验仪器设备及计量设备等。
2.0.2 钢结构工程施工质量验收所使用的计量器具必须是根据计量法规定的，定期计量检验意义上的合格，且保证在检定有效期内使用。
LED大屏钢结构如何规范施工随着多媒体技术的发展，led电子显示屏广泛应用于商业展示，产生良好的广告效应，设计优秀的显示屏支撑结构同时可成为城市建筑物中靓丽的风景线。
结合显示屏的视距要求以及投资地域等特点通常会根据建设地点及建筑物要求进行结构类型设计。
led显示屏通常采用独立落地形式或附属建筑物进行设置（图1，2）。
针对不同显示屏形式的支撑结构，应准确分析其受力特性选用相应的结构形式，本文将对LED电子显示屏支撑结构进行分类总结，提出各种支撑结构方案适用的范围、设计难点以及相应的优化设计方案和构造措施。
图1落地显示屏图图2屋顶显示屏图1、显示屏支撑结构类型1.1落地式支撑结构落地式LED电子显示屏多设置于城市广场或重要交通交叉处。
分析落地显示屏支撑结构受力特性可知，支撑结构宜采用空间钢桁架结构。
在基础上设置4根钢柱组合形成空间格构柱。
上部屏体部分采用多层水平空间桁架结构，既可满足结构受力要求，又可满足检修通道的设置。
义乌市宾王路led显示屏屏体面积屏体有效尺寸为13.4mｘ8.6 m，属于典型落地式支撑结构，采用格构柱形成显示屏支撑结构体系。
钢格构柱4根主肢采用300 mmｘ300 mm ｘ 10 mm，水平横材采用200mm×100 mmｘ6mm、斜腹杆为100 mm×100mm×6mm，结合格构柱内部空间设置检修上人通道；屏体背侧构件采用钢桁架结构，上弦杆、下弦杆、腹杆均采用100 mmｘ100 mmｘ6 mm，上部铺设6 mm厚钢板以满足检修通道要求。
基础采用独立混凝土基础。
支撑结构如图3所示。
1.2壁挂式支撑结构城市建设密度较大，只有很少区域能够满足落地式显示屏的建设条件。
而LED电子显示屏具有播放动态画面广告等优点，城市商业繁华地段需建设大量的LED显示屏，解决该矛盾的方案就是建设附属于已有建筑物的显示屏。
根据建筑物的建设条件、改造条件以及建筑物高度通常将附属于建筑物的LED显示屏支撑结构分为壁挂式显示屏支撑结构和楼顶式显示屏支撑结构。
壁挂式显示屏支撑结构多采用单层钢结构固定于主体结构侧面，内部设置检修通道。
中国电信温州分公司南站大楼LED大屏幕工程显示屏24.0 mｘ 13.4m，属于典型壁挂式显示屏支撑结构，采用方钢管160 mmｘ160 mmｘ6 mm形成节点体系，槽钢14a上铺设6 mm厚压纹钢板形成检修通道，各节点通过6个M16锚栓锚固于主体结构框架柱侧。
该工程正立面及侧立面见图4。
1.3楼顶式支撑结构实际使用中壁挂式LED电子显示屏由于占据较大的建筑物外立面，将会影响到建筑物的采光，因而壁挂式电子显示屏仅适用于商场等大型商业建筑。
建筑高度适中的办公建筑及民用住宅建筑设置的LED电子显示屏只能设计在建筑物顶部。
此时显示屏支撑结构体系应归类为楼顶显示屏支撑结构。
中国通信服务广西公司显示屏支撑结构设置于大楼顶部，充分利用原主体结构剪力墙设置钢格构体系，梁柱均采用格构构件，形成具有良好受力状态的空间桁架体系。
显示屏屏体有效尺寸17.5 mx8.0 m，钢格构柱4根主肢采用100 mmｘ100 mmｘ5 mm，水平横材采用100 mmｘ100 mmｘ5 mm、斜腹杆为口60mmｘ60 mmｘ5 mm，其中水平横材与竖材各自组成桁架体系抵抗侧向风荷载和地震荷载。
节点通过10个M12螺栓锚固于主体结构。
该工程正立面如图5所示。
2、荷载作用LED电子显示屏采用落地式、壁挂式或楼顶式均需计算永久荷载、活荷载、风荷载、雪荷载、裹冰荷载、地震荷载等荷载作用（1）。
其中永久荷载需计入屏幕自重荷载，活荷载需考虑屏体检修涉及的检修荷载。
荷载组合系数应符合规范要求。
壁挂式或楼顶式显示屏其自振周期应结合主体结构进行整体分析，通常情况下可选用主体结构自振周期进行计算（2、3），并分析高振型对楼顶式支撑结构的影响（4）。
风荷载的计算应按照围护结构进行设计分析，对大型支撑结构应根据具体结构形式进行深入分析（5）。
地震荷载的计算应综合考虑双向水平地震和竖向地震作用，对壁挂式支撑结构尤其要重视罕遇地震下竖向地震作用的影响分析。
此外电子显示屏内部设置有电子显示单元，长时间的照明及其他设备的运作均会带来过多的热量，内部易出现散热问题，支撑结构内部布置有大量的电力线路，线路老化等问题也易导致火灾发生。
显示屏支撑结构在此类意外作用发生时应有足够的抵抗能力，不致发生连续性倒塌破坏，需加强关键构件支撑节点的设计，提高安全储备。
3、结构选型3.1落地式支撑结构落地式电子显示屏支撑结构通过与基础连接的柱体承担上部屏体结构的荷载，可按照悬臂梁结构进行分析计算。
落地式支撑结构通常采用单柱或双柱加横梁式结构，其余类型可结合建筑造型选用合适的支撑结构体系。
柱体设计可采用混凝土结构、钢管结构以及格构钢柱，横梁可选用格构梁等钢结构类型。
其基础选型应根据场地的地质条件确定，并应进行抗压、抗拔、抗弯和抗倾覆计算。
结合悬臂结构的受力特点，落地式支撑结构的关键构件为竖向柱体设计，选用安全合理符合工艺要求的截面形式。
结合显示屏支撑结构的建设周期等特点，选用圆形钢柱和格构钢柱截面进行分析，研究相同应力应变情况下钢材的用量。
采用有限元分析软件建立模型，圆形钢柱采用彩1000×15，格构钢柱4根主肢采用300 mm×300mm×10mm，水平横材采用200mmｘ100 mmｘ6mm、斜腹杆为100mｘ100 mm×6mm，根据悬臂结构受力特点，将上部屏体承受荷载简化到柱体顶部，根据简化后的模型对两种柱体进行有限元分析。
分析结果表明，对落地式支撑结构，圆柱式截面及格构式截面均为良好的截面形式。
户外电子显示屏由于需维修电子显示元件，因而需设置上人通道，采用格构式柱可充分利用格构空间设置上人通道，不会像圆截面一样由于设置上人孔洞导致柱根部截面出现薄弱部位。
当由于景观需设置圆形截面时应对上人部位进行局部加固处理。
当两种截面类型均能满足实用及外观要求时，应优先采用格构柱。
3.2 壁挂式支撑结构壁挂式支撑结构通过钢节点锚固于主体结构物侧部，通常可采用框架柱固定节点，当节点间距不能满足要求时，可采用框架梁作为辅助支点设计位置。
横梁构件固定于支撑点上形成水平向片状结构体系，该体系承担显示屏传来的风荷载并作为检修通道承担检修荷载，属于壁挂式支撑结构的主要受力体系。
屏体龙骨均布置在水平片状结构体系上。
通常该体系可采用水平放置的桁架，对于节点距离较小的体系可直接采用型钢作为横梁，计算模型可采用连续梁方案。
水平片状结构体系是壁挂式支撑结构的关键构件。
图6，7研究了两种水平片状结构体系的应力应变特点，主体结构轴线间距为7500mm，在楼层中部设置的检修平台中间无法设置支撑点，因而该工程最大变形点发生在楼层中部位置。
根据变形特点分别采用两种结构形式进行分析。
节点构件均采用160 mmｘ160 mm×6 mm，单独型钢水平支撑结构采用100 mm×l00 mm×5 mm，组合桁架水平支撑结构弦杆采用50 mmｘ50 mmｘ4 mm，斜腹杆采用30mmｘ30 mm×3 mm。
根据图6，7的分析结果可知，当支撑结构体系总质量相同的情况下，采用斜腹杆组合桁架结构比采用直腹杆组合桁架结构变形小。
结果表明，水平片状结构体系采用斜腹杆组合桁架结构可有效降低支撑结构变形，尤其当框架轴线间距较大，中间区域无法连续设置支点时，增加斜腹杆密度可有效降低支撑结构变形。
3.3楼顶式支撑结构楼顶式支撑结构需结合楼顶原有结构布置进行设计，充分利用原有主体结构体系承担荷载对优化楼顶式支撑结构体系非常重要。
通常可结合建筑物造型采用平面桁架、空间桁架或网架结构等多种结构形式，结构方案灵活多变，可采用有限元分析软件进行建模分析计算。
针对楼顶轻钢的特点应注意自振周期的特殊性以及鞭梢效应，宜对楼顶式支撑结构与大楼建立整体模型进行有限元分析，研究支撑结构的应力应变特性。
楼顶式支撑结构属于空间结构体系，其与主体结构的连接方式有多种类型，需根据实际主体结构顶部的情况确定。
不同的结构类型受力性能差别很大，只有采用有限元方法分析整体空间结构的受力状态才能得到符合实际的设计方案。
图8为结合实际工程主体结构突出丁页面的剪力墙与下部柱顶布置支撑点形成的网架结构，钢柱和支撑于剪力墙的横钢梁采用90 mmｘ90 mmｘ5 mm，横向次钢梁选用组合双角钢2ｘL40 ｘ4，斜腹杆均采用组合双角钢2ｘL30 ｘ3。
采用钢材总质量为13 900 kg，柱构件根部应力最600习大，其值为133 N/mm2，其余构件应力均不大于 N/mm2，平面内最大变形为3.08 mm，满足变形要求（6）。
图9采用空间桁架结构体系，构件均选用方钢管，其中柱和横钢梁支撑构件 100 mm×100 mmｘ5mm，次钢梁80 mmｘ80 mmｘ5m，斜腹杆60mmｘ60 mmｘ4 mm，最大应力值135 N/mm2，最大变形值3.08 mm，钢材总质量14100 kg。
对比两种结构类型可知，采用相同重量的网架结构体系与空间桁架结构体系的应力和应变相差不多，两种结构体系效果相近。
综合考虑施工难度及维护方便等因素，楼顶式支撑结构宜选用空间桁架形式。
4、节点分析采用钢构件为主要构件的显示屏支撑结构存在大量的连接节点，节点的准确设计对整体结构的安全性能至关重要。
支撑结构与混凝土基础连接采用专用预埋件，与主体混凝土结构的连接采用40c-学锚栓和植筋，在与梁体连接处优先采用对穿螺栓。
所有节点均不得采用膨胀螺栓。
基础节点设置的锚栓数量应满足承载力要求，并按照对称原则进行等间距布置。
落地式支撑结构属于悬臂型结构体系，其柱根部应力较大；壁挂式支撑结构同样属于悬臂型结构体系，其节点根部应力较大。
针对与基础及主体结构连接节点的应力分布特点，采用在根部对节点进行处理的方案进行优化设计，可有效改善节点应力并降低钢材用量。
图10为优化后的两种根部节点类型。
5、结束语（1）落地式显示屏支撑结构属于悬臂结构，其柱体为关键构件，根据应力应变分析结果结合电子显示屏检修特点，优先选用格构式截面。
（2）壁挂式显示屏支撑结构水平片状结构体系采用斜腹杆组合桁架结构优于直腹杆组合桁架结构，当主体结构轴线较大，中间区域无法设置节点时应增加斜腹杆密度。
（3）楼顶式显示屏支撑结构可采用网架结构和空间桁架结构体系，两种结构体系应力应变均衡，从施工难度等方面考虑优先选择空间桁架体系。
（4）显示屏支撑结构节点的准确设计对整体结构安全陛能至关重要，针对节点根部受力较大特性设置抗剪键或十字加劲肋等构造措施，可有效提高节点的承载能力。
参考文献［1］ＧＢ 50009－－2012，建筑结构荷载规范［ｓ］.［2］沈之容，李冰心.楼顶广告牌结构基本自振周期计算方法研究［Ｊ］.建筑结构，2012，42（3）：75－77.［3］姚云龙，张佚伦，任高杰.地面角钢塔与楼顶角钢塔的基本自振周期研究［J］钢结构，2014，31（2）：44-47.［4］崔基，田旭鹏，马信，等.超高层异型钢结构安装测量控制［Ｊ］.建筑技术，2014，45（6）：507-514.［5］阳芳，张海，周芝兰.独立柱双面广告牌风荷载计算研究［Ｊ］.特种结构，2011，28（1）：50-53.［6］ＧＢ 50017－－2003，钢结构设计规范［ｓ］.。
