圆锥破碎机三维图纸
铭瑞重工圆锥破碎机被广泛用于筑路、硅酸盐、建筑、化学及冶金行业中原料的破碎。
根据圆锥破碎机的工作原理，它可以破碎中等硬度及中等硬度以上的各种矿石。
圆锥破碎机破碎率高、生产效率高、能量消耗低，产品粒型好、粒度均匀，适合中碎和细碎各种矿石。
圆锥破碎机其结构主要有:机架、偏心套、水平轴、平衡轮、动锥体、下破碎壁(动锥)、上破碎壁(固定锥)、液压系统、润滑系统、液力偶合器。
铭瑞重工圆锥破碎机其结构主要原理是：在圆锥破碎机的工作过程中，电动机通过传动装置带动偏心套旋转，动锥在偏心轴套的迫动下做旋转摆动，动锥靠近静锥的区段即成为破碎腔，物料受到动锥和静锥的多次挤压和撞击而破碎。
动锥离开该区段时，该处已破碎至要求粒度的物料在自身重力作用下下落，从锥底排出。
待破碎物料从圆锥式破碎机的进料口装入。
该图纸为铭瑞重工圆锥破碎机PYB1200型总装图，供各位参考学习！。
摘要由于颚式破碎机具有结构简单、制造容易、维护方便、工作可靠等特点。
所以，世界各国在冶金、化工、建筑材料、矿工等基础工业部门都广泛采用这种设备。
复摆颚式破碎机结构简单，制造容易、工作可靠、使用维修方便，所以常见的还是传统的复摆颚式破碎机。
根据要求我设计了复摆颚式破碎机，其工作原理是：工作时，电动机通过皮带轮带动偏心轴旋转，使动颚周期地靠近、离开定颚，从而对物料有挤压、搓、碾等多重破碎，使物料由大变小，逐渐下落，直至从排料口排出。
设计内容主要包括了复摆颚式破碎机的动颚、偏心轴、皮带轮、动颚齿板等一些重要部件；另外对颚式破碎机的工作原理及特点和主要部件作了介绍；同时对机器参数（主轴转速、生产能力、破碎力、功率等）作了计算。
关键词：复摆颚式破碎机；偏心轴；动颚AbstractDue to the jaw crusher is simple in structure, easy to manufacture, convenient maintenance work reliable. So, the world in metallurgy, chemical industry, buildi ng materials, miners and other basic industry departments are widely used this kind of equipment. Pendulum jaw crusher structure is simple, make easy, reliable and convenient usage and maintenance, so common or traditional pendulum jaw crusher.According to the request I designed the pendulum jaw crusher, the working principle is: work, motor drive shaft rotation by pulley eccentric, make the move to close to leave, jaw cycle for jaw, and the material is extrusion, rolling, grinding multiple broken, make the material is bigger or smaller, gradually whereabouts until from discharging mouth eduction.Design content mainly includes the pendulum jaw crusher dynamic jaw, eccentric shaft, pulley, dynamic jaw teeth board some important parts; In addition to jaw crusher work principle and characteristics and main parts is introduced; At the same time for the machine parameters (spindle speed, production capacity, crushing strength, power, etc.) for the calculation.Key words: pendulum jaw crusher; Eccentric shaft; Move jaw精选文档河南理工大学万方科技学院本科毕业论文目录摘要 (1)Abstract (2)前言 (1)第一章绪论 (3)§1.1 颚式破碎机简介 ...................................................................................§1.2 复摆式颚式破碎机的特点 ....................................................................§1.3矿石的破碎及力学性能 .........................................................................§1.4 破碎工艺 ................................................................... (10)第二章设计任务及要求 (11)§2.1 设计条件 ................................................................... (11)§2.2 设计内容 ................................................................... (11)§2.3 设计要求 ................................................................... (11)第三章基本结构及工作原理 (13)3.1 基本结构 ................................................................... (13)3.2 工作原精选文档 (13)精选文档第四章参数的选择和计算 (15)§4.1 颚式破碎机的结构及运转 ..................................................................15§4.2 结构参数的选择 ................................................................... (15)§4.3主要参数的计算 ................................................................... (20)第五章主要零部件结构尺寸的计算与选择 (28)§5.1 电动机功率的计算与选择 ..................................................................28§5.2 皮带及带轮的设计 ................................................................... (32)§5.3偏心轴的设计计算 ................................................................... (37)精选文档河南理工大学万方科技学院本科毕业论文§5.4 轴承的选择与校核 ................................................................... (43)§5.5 平键的选择及校核 ................................................................... (46)结术语 (50)参考文献 (51)致谢 (52)前言本次毕业设计的主要任务是对复摆式颚式破碎机传动系统设计与计算，并对复摆式颚式破碎机的主要构件尺寸参数以及其他结构部件做了系统的介绍。

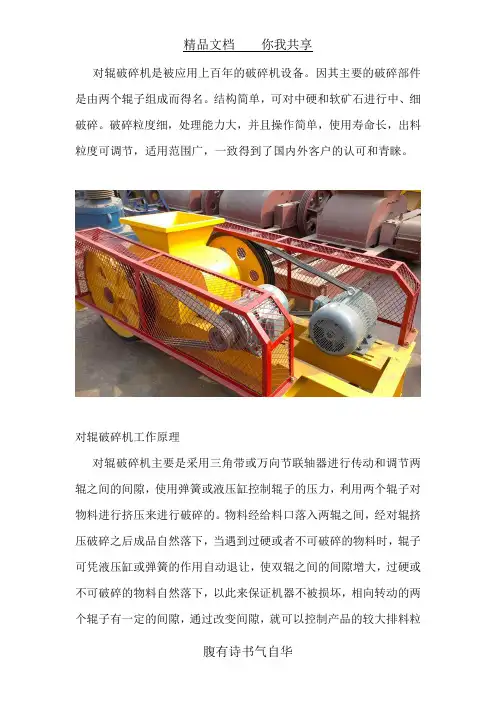

对辊破碎机是被应用上百年的破碎机设备。
因其主要的破碎部件是由两个辊子组成而得名。
结构简单，可对中硬和软矿石进行中、细破碎。
破碎粒度细，处理能力大，并且操作简单，使用寿命长，出料粒度可调节，适用范围广，一致得到了国内外客户的认可和青睐。
对辊破碎机工作原理对辊破碎机主要是采用三角带或万向节联轴器进行传动和调节两辊之间的间隙，使用弹簧或液压缸控制辊子的压力，利用两个辊子对物料进行挤压来进行破碎的。
物料经给料口落入两辊之间，经对辊挤压破碎之后成品自然落下，当遇到过硬或者不可破碎的物料时，辊子可凭液压缸或弹簧的作用自动退让，使双辊之间的间隙增大，过硬或不可破碎的物料自然落下，以此来保证机器不被损坏，相向转动的两个辊子有一定的间隙，通过改变间隙，就可以控制产品的较大排料粒度。
对辊破碎机结构对辊破碎机主要由辊轮（辊皮易损件）、辊轮支撑轴承、压紧和调节装置（调整螺栓和弹簧）以及驱动装置（电机和减速机）等部分组成。
市场上的对辊破碎机厂家有很多，所以用户们在选择的时候可以货比三家，金联机械是一家生产对辊破碎机多年的厂家，在生产方面和售后方面都是不错的，因为有很多的回头客，之所以有回头客，就是因为厂家的信誉高，设备质量好，价格方面也是给大家进行优惠，因为质量好价格合理的设备才是用户们需要的。
对辊破碎机厂家地址：河南省巩义市南环路加油站往西200米金联机械是一家集研发、生产、销售、服务于一体的专业的破碎筛分设备厂家。
公司产品设备销往：重庆，河北，山西，天津，辽宁，吉林，黑龙江，江苏，浙江，安徽，福建，江西，山东，河南，湖北，湖南，广东，四川，贵州，云南，陕西，甘肃，青海，台湾，内蒙古，广西，西藏，宁夏，新疆及日本，印度，巴基斯坦等国家。
不仅得到了国内用户的赞赏，也得到了国外友人的认可。
