常见的颚式破碎机参数及词目解释颚式破碎机是一种常见的粉碎设备。
它广泛应用于矿山、冶金、建筑材料、公路、铁路、水利等行业。
由于颚式破碎机具有结构简单、操作方便、生产效率高等优点，因此得到了不少用户的青睐。
在使用颚式破碎机时，需要了解一些相关参数。
本文将对常见的颚式破碎机参数及词目进行介绍和解释。
I. 描述在颚式破碎机中，被粉碎的物料通过一个上下摆动的颚板进行破碎。
颚板在破碎物料时，短暂地与物料接触，使物料迅速破碎。
颚式破碎机常用于初级破碎和中等破碎。
其主要特点是具有高的破碎比和大的生产能力。
下面我们来看看常见的颚式破碎机参数及词目解释。
II. 破碎机参数1. 进料口尺寸（Feed Opening Size）进料口尺寸是指颚式破碎机用于破碎物料的进料口的尺寸。
进料口的尺寸决定了物料的最大尺寸和破碎机产生的破碎物料的最小尺寸。
进料口尺寸越大，破碎机产生的破碎物料的最小尺寸也越大。
2. 处理能力（Processing Capacity）处理能力是指颚式破碎机在规定时间内处理物料的能力。
处理能力与进料口尺寸、转速、排料口设备等因素有关。
处理能力反映了颚式破碎机的生产效率。
3. 排料口尺寸（Discharging Outlet Size）排料口尺寸是指颚式破碎机产生的破碎物料从破碎机排出时的口的尺寸。
排料口尺寸影响了破碎机产生的破碎物料的最终尺寸。
4. 电机功率（Motor Power）电机功率是指颚式破碎机所配备的电动机的功率。
电机功率通常决定了破碎机的处理能力和产量。
5. 旋转速度（Rotational Speed）旋转速度是指颚式破碎机转子的转速。
旋转速度越高，则颚式破碎机的破碎能力越强，但同时它也会造成更高的能耗和噪音。
6. 破碎比（Crushing Ratio）破碎比是指颚式破碎机破碎物料的最终尺寸与进料物料的尺寸之比。
破碎比越大，则颚式破碎机的破碎效果越好。
III. 词目解释1. 颚板（Jaw Plate）颚板是颚式破碎机中一个关键部件，用于破碎物料。
颚式破碎机培训资料一、颚式破碎机概述颚式破碎机是一种常见的破碎设备，广泛应用于矿山、建筑、公路等工程领域。
它以其结构简单、工作可靠、运行维护成本低等优点而受到了广大用户的喜爱。
本文将介绍颚式破碎机的工作原理、结构组成、维护保养等相关知识，帮助用户更好地了解和使用颚式破碎机。
二、颚式破碎机的工作原理颚式破碎机主要由动颚板、静颚板、摇动机构、调节装置、传动机构等组成。
工作时，电动机带动皮带和偏心轴，使摇动机构摇动，动颚板上下摆动，完成对物料的破碎作业。
物料通过进料口进入颚式破碎机，被夹在动静颚板之间，通过摆动产生的压力将物料破碎成所需粒度。
三、颚式破碎机的结构组成1. 机架：承载整个破碎机的重量，具有足够的强度和刚性。
2. 进料口：物料进入破碎机的通道。
3. 动颚板和静颚板：破碎物料的关键部件，由高耐磨材料制成。
4. 调节装置：调节动静颚板之间的间隙，实现不同粒度物料的破碎需求。
5. 传动机构：包括电机、皮带、偏心轴等，提供动力和运转机制。
6. 出料口：破碎后的物料通过出料口排出。
四、颚式破碎机的操作注意事项1. 在使用颚式破碎机前，应先确认设备安装是否牢固，各部位是否正常运转。
2. 破碎机运行时，不得随意调整动静颚板间隙，以免破碎机损坏或事故发生。
3. 定期检查破碎机的润滑油情况，及时添加或更换。
4. 破碎机运行时，应保证进料均匀，避免严重堵塞现象。
5. 破碎机停机前，应清理出料口，防止物料积聚影响下次使用。
五、颚式破碎机的维护保养1. 定期检查破碎机的紧固件是否松动，如有松动及时拧紧。
2. 每隔一段时间清洗颚式破碎机，防止积聚的物料影响正常运行。
3. 定期更换破碎机润滑油，排查潜在故障。
4. 定期检查机架和关键部位的磨损情况，及时更换损坏的零件。
六、颚式破碎机的故障排除1. 破碎机工作过程中产生噪音大：检查破碎腔内是否有杂物，调整动静颚板间隙。
2. 破碎机工作过程中振动严重：检查机架和关键零件的磨损情况，及时更换损坏的零件。
细颚式破碎机细颚式破碎机是一种常见的破碎设备，广泛应用于矿山、冶金、建材、化工等行业。
本文将从细颚式破碎机的工作原理、结构特点、使用场景以及维护保养方面进行详细介绍。
一、细颚式破碎机的工作原理细颚式破碎机的工作原理是通过电动机带动皮带和皮带轮，使偏心轴旋转，从而带动活动颚板和固定颚板相对运动，对物料进行破碎。
物料首先由料仓均匀输送到进料口，然后被颚板压碎，最终通过出料口排出，完成破碎过程。
二、细颚式破碎机的结构特点1. 整体型式：细颚式破碎机通常由机身、动颚板、固定颚板、调节装置、传动装置、调整装置和保护装置等部分组成。
2. 设计合理：细颚式破碎机采用了高品质的钢材制作，结构坚固可靠，重量轻，具有优良的抗压能力和耐磨性。
3. 调节方便：细颚式破碎机采用机械或液压调节装置，可根据用户需要随时调整出料口的大小，方便实现不同粒度的物料破碎需求。
4. 节能高效：细颚式破碎机具有低能耗的特点，电动机功率小，能耗低，工作效率高，能有效降低生产成本。
5. 噪音低：细颚式破碎机采用了先进的隔音材料和技术，有效降低了噪音的产生，提供了一个相对安静的工作环境。
6. 维护方便：细颚式破碎机采用分散润滑和中心润滑两种方式进行润滑，维护保养方便，延长了设备的使用寿命。
三、细颚式破碎机的使用场景细颚式破碎机适用于各种硬度和抗压强度的物料破碎，特别适用于中小型矿山的破碎作业。
其主要应用于矿山、冶金、建材、化工等行业的破碎和细碎工作，常见的应用场景包括石灰石、石膏、砂石、矿石等的破碎和细碎过程。
四、细颚式破碎机的维护保养1. 润滑系统的维护：定期检查润滑系统的油位和油质情况，及时添加或更换润滑油，保证设备运行的顺畅。
并定期清洗润滑部位，防止油垢积聚影响润滑效果。
2. 检查各部位的磨损情况：定期检查动颚板、固定颚板等易磨损部位的磨损情况，若发现严重磨损，应及时更换，以免影响破碎效果。
3. 检查传动装置的工作情况：定期检查传动装置的联接件、皮带轮、皮带等部分，若发现有松动或磨损的情况，应及时调整或更换，以确保传动的稳定。

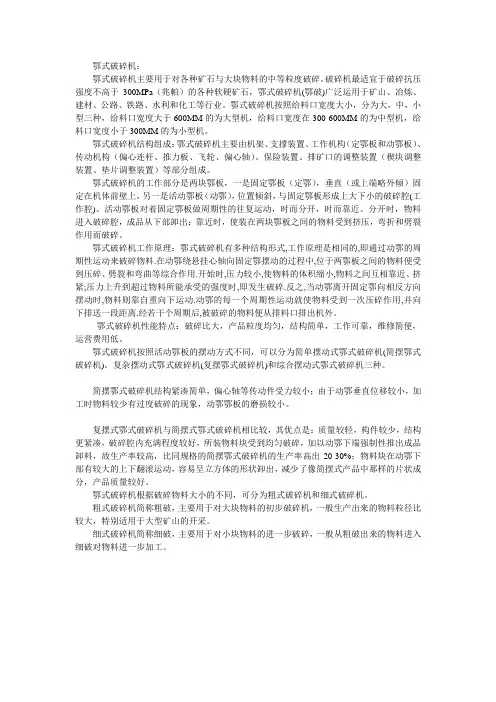

鄂式破碎机：鄂式破碎机主要用于对各种矿石与大块物料的中等粒度破碎。
破碎机最适宜于破碎抗压强度不高于300MPa（兆帕）的各种软硬矿石，鄂式破碎机(鄂破)广泛运用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。
鄂式破碎机按照给料口宽度大小，分为大，中，小型三种，给料口宽度大于600MM的为大型机，给料口宽度在300-600MM的为中型机，给料口宽度小于300MM的为小型机。
鄂式破碎机结构组成：鄂式破碎机主要由机架、支撑装置、工作机构（定鄂板和动鄂板）、传动机构（偏心连杆、推力板、飞轮、偏心轴）、保险装置、排矿口的调整装置（楔块调整装置、垫片调整装置）等部分组成。
鄂式破碎机的工作部分是两块鄂板，一是固定鄂板（定鄂），垂直（或上端略外倾）固定在机体前壁上，另一是活动鄂板（动鄂），位置倾斜，与固定鄂板形成上大下小的破碎腔(工作腔)。
活动鄂板对着固定鄂板做周期性的往复运动，时而分开，时而靠近。
分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块鄂板之间的物料受到挤压，弯折和劈裂作用而破碎。
鄂式破碎机工作原理：鄂式破碎机有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外。
鄂式破碎机性能特点：破碎比大，产品粒度均匀，结构简单，工作可靠，维修简便，运营费用低。
鄂式破碎机按照活动鄂板的摆动方式不同，可以分为简单摆动式鄂式破碎机(简摆鄂式破碎机)。
复杂摆动式鄂式破碎机(复摆鄂式破碎机)和综合摆动式鄂式破碎机三种。
简摆鄂式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动鄂垂直位移较小，加工时物料较少有过度破碎的现象，动鄂鄂板的磨损较小。
颚式破碎机
一、破碎的几个概念
1.破碎
固体物料在外力作用下，克服了内聚力，使固体物料破碎的过程，称为粉碎。
粗碎：把物料破碎到100mm左右称为中碎。
中碎：将物料破碎到30mm左右称为中碎。
细碎：将物料破碎到3mm左右称为细碎。
2.粉碎比
入料尺寸与出料尺寸的比值，称为粉碎比。
3.破碎的方法
破碎的方法有：压碎、磨碎、劈碎、击碎。
二、颚式破碎机
1.颚式破碎机的类型
颚式破碎机的类型有：简摆式破碎机，复摆式破碎机。
2.颚式破碎机的组成
简摆式颚式破碎机由机体、动颚、定颚、悬挂轴、偏心轴、连杆、前后推力板、拉簧等组成。
复摆式颚式破碎机由机体、动颚、定颚、偏心轴、连杆、前后推力板、拉簧等组成。
二者的区别就是简摆颚式破碎机破碎由两根轴完车，简摆式颚式破碎机由一根轴来完成。
颚式破碎机的进料粒度约为颚口宽度的85%，出料粒度为出料口宽度的1.6到1.8倍，该尺寸料的比例约为产量的25%左右。
设备选型时应特别注意。

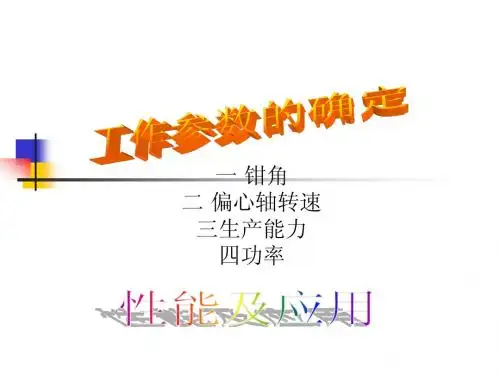

3.颚式破碎机的关键参数
钳角：动颚与定颚的夹角就是钳角。
钳角小，破碎比小，产量高；钳角大，破碎比大，蛋产量低。
所以一般颚式破碎机的钳角选在18℃到22℃之间。
偏心轴的转数：偏心轴每转一周，动颚即前后往返一次，所以转速高，产量高，但由于受挤压破碎的物料有一定的弹性，当动颚后退时并不会立刻落下，所以要低于理论转速的30%。
颚式破碎机使用说明一、颚式破碎机的概述颚式破碎机是一种常见的破碎设备，主要用于中等粒度破碎各种矿石和大块材料。
它具有结构简单、工作可靠、维护方便等优点，在矿山、冶金、建筑材料等行业得到广泛应用。
二、颚式破碎机的结构和工作原理颚式破碎机主要由机架、活动颚板、固定颚板、调节装置、传动装置、电机等部分组成。
其中，机架是破碎机的主体部分，承受着所有的破碎力；活动颚板和固定颚板通过调节装置进行相对运动，从而实现对物料的破碎。
颚式破碎机的工作原理是：电机通过皮带传动装置带动偏心轴旋转，使活动颚板在偏心轴的作用下上下摆动，从而实现对物料的破碎。
三、颚式破碎机的使用方法1. 开机前的准备：检查各部位是否有杂物，确保颚式破碎机处于正常状态；检查润滑油是否充足，破碎腔是否清洁。
2. 启动颚式破碎机：按照操作面板上的启动按钮启动颚式破碎机，注意观察转速是否正常，有无异常噪音。
3. 物料投入与破碎：将需要破碎的物料均匀投入到颚式破碎机的破碎腔中，注意物料的进料尺寸不得超过规定范围。
启动后，颚式破碎机开始工作，物料在破碎腔中受到颚板的破碎作用，最终达到所需的破碎效果。
4. 观察与调整：在破碎过程中，要时刻观察破碎机的工作状态，注意是否有异常。
若发现异常，应及时停机检查，并根据需要进行调整。
5. 停机与维护：破碎作业完成后，应及时停机，并关闭电源。
对颚式破碎机进行日常的维护保养，包括清洁破碎腔、检查润滑油、紧固螺母等。
四、颚式破碎机的注意事项1. 在使用颚式破碎机之前，应仔细阅读和理解设备的操作手册，确保正确操作。
2. 严禁在颚式破碎机运行时进行维修和清理工作，以免发生意外。
3. 物料投入时应均匀、适量，不得超过规定尺寸。
4. 注意观察破碎机的运行状态，如有异常应及时停机检查。
5. 定期检查破碎机的润滑油，确保润滑系统的正常运转。
6. 注意破碎机的安全使用，避免与传动部分接触。
7. 长时间不使用颚式破碎机时，应对其进行清洁，并妥善存放。
鄂式破碎机特点：1、维修使用方便2、产品粒形优异3、采用高强度锰钢4、结构简单5、运营成本低6、破碎比大7、耐磨、抗压8、寿命长索取报价颚式破碎机(颚破)的用途:该破碎机已广泛运用于矿山、冶炼、建材、公路、铁路、水利等部门。
鄂式破碎机工作原理：本产品以电动机为动力，通过电动机皮带轮，由三角皮带和槽轮驱动偏心轴，使动颚按预定轨迹作往复运动，将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料破碎，并通过下部的排料口将成品物料排出。
颚式破碎机性能特点：结构简单、维修使用方便；性能稳定，运营成本低；破碎比大。
鄂式破碎机结构组成：鄂破的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成，其中肘板还起到保险作用。
颚式破碎机结构特点：采用高强度锰钢，一次成型铸造，具有耐磨、抗压、寿命长等优点。
主要适用破碎大、中、小型石块和相应的物体。
颚式破碎机技术参数:型号进料口尺寸（mm）最大进料粒度（mm）出料口调整范围（mm）产量（t/h）配用电机功率（kw）重量（t）外形尺寸（mm）PE-500×750500×75042550-10045-805510.11892×2054×1853PE-600×900600×90050065-16070-12055-7515.52520×1840×2303PE-750×1060750×106063080-140130-26110282620×2302×311PE-900×1200900×120075095-165220-38110503789×2826×3025PE-1000×12001000×120850195-265230-38110573889×2826×3025PE-1200×15001200×1501020150-30400-80200100.94200×3750×382PEX-300×1300300×130025025-10520-9055-75111777×2330×174。
