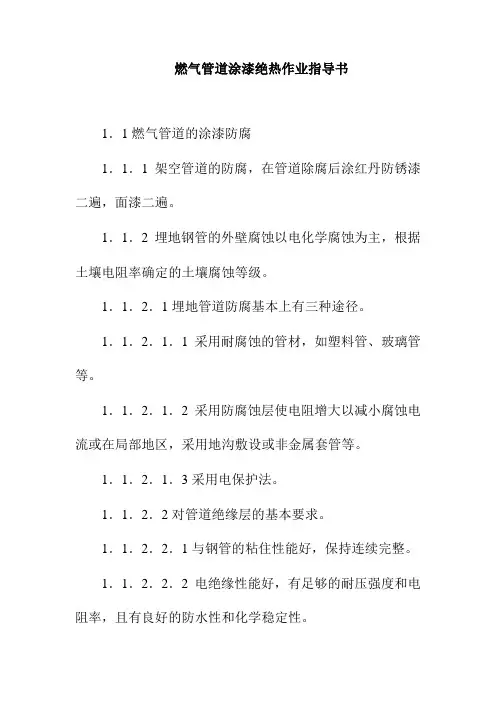

燃气管道涂漆绝热作业指导书1．1燃气管道的涂漆防腐1．1．1架空管道的防腐，在管道除腐后涂红丹防锈漆二遍，面漆二遍。
1．1．2埋地钢管的外壁腐蚀以电化学腐蚀为主，根据土壤电阻率确定的土壤腐蚀等级。
1．1．2．1埋地管道防腐基本上有三种途径。
1．1．2．1．1采用耐腐蚀的管材，如塑料管、玻璃管等。
1．1．2．1．2采用防腐蚀层使电阻增大以减小腐蚀电流或在局部地区，采用地沟敷设或非金属套管等。
1．1．2．1．3采用电保护法。
1．1．2．2对管道绝缘层的基本要求。
1．1．2．2．1与钢管的粘住性能好，保持连续完整。
1．1．2．2．2电绝缘性能好，有足够的耐压强度和电阻率，且有良好的防水性和化学稳定性。
1．1．2．2．3能抗生物侵蚀，有足够的机械强度、韧性及塑性。
1．1．3防腐绝缘层材料种类：有绝缘层聚乙烯包扎带、塑料薄膜层、酚醛泡沫树脂塑料绝缘层，以及搪瓷涂层和水泥砂浆涂层等。
一般情况以沥青绝缘层可满足防腐要求。
1．1．3．1采用绝缘层防腐时其防腐等级应根据土壤的腐蚀性能参照管道所通过不同地段的具体情况综合考虑确定。
1．1．3．2室内燃气管采用镀锌钢管明装时，涂刷二道银粉，室外明露或室内暗装钢管要涂漆或合成树脂材料作保护层。
在冰冻地区，室外钢管还应作保温处理。
1．1．3．3暗设燃气管道应涂以黄色的防腐识别漆。
1．1．3．4室内明装管线道时，铁管：除锈至露出金属光泽，一道防锈底漆，两道银粉；镀锌管除污，刷银粉两道。
1．1．3．5室内暗装时，把银粉改为调合漆，其余工序不变。
1．2钢管和防腐绝缘工艺过程。
1．2．1钢管绝缘防腐有聚乙烯塑料包敷保护层。
1．2．2沥清玻璃布防腐方法如下：1．2．2．1沥清防腐层的等级及结构见下表：地下管道沥青绝缘层结构表1．2．2．2在施工中（或预制生产过程）应随时做好沥清、绝缘材料性能试验，配比等各种原始记录。
1．2．2．3防腐用沥清玻璃布应符合下述要求：（1）管道防腐材料采用建筑石油沥清，其物理性应符俣表3-1-10规定，每批沥清使用前应作物理性能试验，合格后才能使用。
石油管表面喷涂工艺流程
1. 预处理
- 除锈：采用机械、化学或热处理方式去除表面锈迹和氧化物。
- 去油污：使用酸洗或碱洗去除表面油污和污染物。
- 打磨：使用砂纸或喷砂机对表面进行粗糙化处理,以增加涂层附着力。
2. 表面处理
- 磷化处理：在金属表面形成一层保护性磷化膜,提高涂层附着力。
- 喷粉上底漆：均匀喷涂一层适当的防腐底漆,增强涂层防护性能。
3. 喷涂
- 喷涂外层漆膜：根据使用环境和防护要求,选择合适的外层涂料进行喷涂。
- 控制膜厚：严格控制每层涂膜厚度,确保涂层具有足够的防护能力。
- 间歇通风干燥：每层喷涂结束后,在通风条件下充分干燥固化。
4. 后处理
- 检查涂层质量：目视检查和测试涂层的外观、厚度和附着力等参数。
- 修补缺陷：对存在裂纹、气泡等缺陷的区域进行修补和重新喷涂。
- 包装入库：完成质检后,对喷涂合格的管材进行防护性包装。
以上是石油管表面喷涂工艺的一般流程,具体操作参数和工艺细节根
据实际情况有所调整。
整个工艺注重表面处理、膜厚控制和质量检验,确保涂层具有良好的耐腐蚀、绝缘和防护性能。

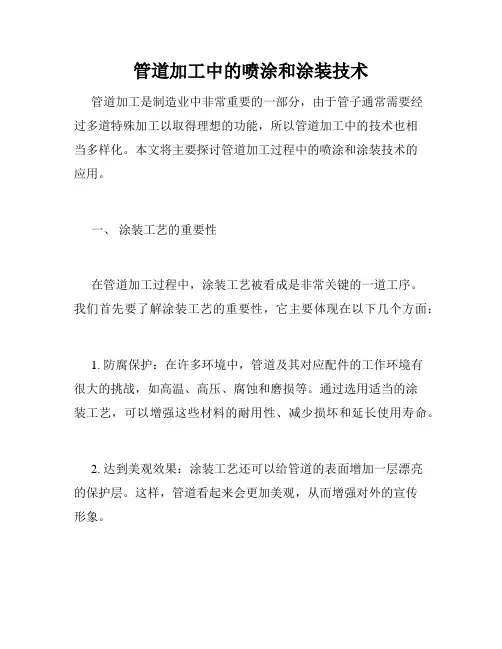

管道加工中的喷涂和涂装技术管道加工是制造业中非常重要的一部分，由于管子通常需要经过多道特殊加工以取得理想的功能，所以管道加工中的技术也相当多样化。
本文将主要探讨管道加工过程中的喷涂和涂装技术的应用。
一、涂装工艺的重要性在管道加工过程中，涂装工艺被看成是非常关键的一道工序。
我们首先要了解涂装工艺的重要性，它主要体现在以下几个方面：1. 防腐保护：在许多环境中，管道及其对应配件的工作环境有很大的挑战，如高温、高压、腐蚀和磨损等。
通过选用适当的涂装工艺，可以增强这些材料的耐用性、减少损坏和延长使用寿命。
2. 达到美观效果：涂装工艺还可以给管道的表面增加一层漂亮的保护层。
这样，管道看起来会更加美观，从而增强对外的宣传形象。
3. 提高管道的功能：涂装工艺可以修改管道的表面性质，从而达到特定的功能需求。
例如，一些管道需要在表面添加一层隔热涂层，以减少热传递；另一些管道需要添加导电涂层或绝缘涂层以增加其电气性能等。
总之，涂装工艺可以提高管道的性能、适应性和美观度，从而使它们更适合在各种环境下使用。
二、喷涂工艺分类直接在管道表面上喷涂是一种非常常见的涂装工艺，可以快速地完成任务，不影响生产效率。
这里我们将喷涂工艺分成两种类型：喷雾式和电极沉积式。
1. 喷雾式涂装喷涂式是一种相对常用的喷涂技术，使用压缩空气将喷涂材料通过喷枪喷洒在管道表面上。
传统的喷涂技术采用空气-涂料混合将粉末或液体喷到零件上，并形成均匀的涂层。
喷雾式涂装广泛应用于各种管道涂装场合，TAK和高压无气喷涂等现代技术被广泛使用，从而大大提高了喷涂工业的工作效率。
2. 电极沉积式涂装电极沉积式涂装适用于较大的管道，该技术采用电化学原理，通过氧化、还原等化学反应将喷涂材料均匀地沉积到管道表面，形成覆盖层。
这种工艺更加高效、精度更高，使用更加广泛，但需要具备一定的专业知识和技能才能掌握。
三、喷涂材料的选择在进行管道涂装之前，需要选择适合的涂料和颜色。
这里我们将介绍几种较常见的涂料：1. 丙烯酸：这种涂料在管道的应用非常多，它适用于大多数管道，具有较好的耐紫外线的性能。

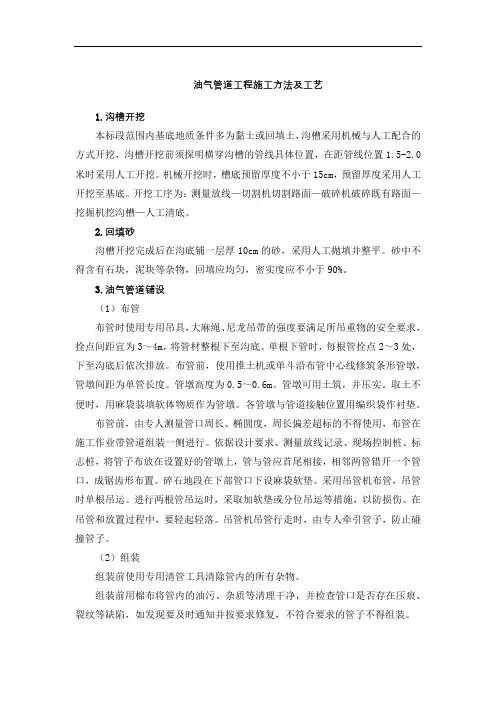

油气管道工程施工方法及工艺1.沟槽开挖本标段范围内基底地质条件多为黏土或回填土，沟槽采用机械与人工配合的方式开挖，沟槽开挖前须探明横穿沟槽的管线具体位置，在距管线位置1.5-2.0米时采用人工开挖。
机械开挖时，槽底预留厚度不小于15cm，预留厚度采用人工开挖至基底。
开挖工序为：测量放线—切割机切割路面—破碎机破碎既有路面—挖掘机挖沟槽—人工清底。
2.回填砂沟槽开挖完成后在沟底铺一层厚10cm的砂，采用人工抛填并整平。
砂中不得含有石块，泥块等杂物，回填应均匀，密实度应不小于90%。
3.油气管道铺设（1）布管布管时使用专用吊具，大麻绳、尼龙吊带的强度要满足所吊重物的安全要求，拴点间距宜为3～4m，将管材整根下至沟底。
单根下管时，每根管拴点2～3处，下至沟底后依次排放。
布管前，使用推土机或单斗沿布管中心线修筑条形管墩，管墩间距为单管长度。
管墩高度为0.5～0.6m。
管墩可用土筑，并压实。
取土不便时，用麻袋装填软体物质作为管墩。
各管墩与管道接触位置用编织袋作衬垫。
布管前，由专人测量管口周长、椭圆度，周长偏差超标的不得使用，布管在施工作业带管道组装一侧进行。
依据设计要求、测量放线记录、现场控制桩、标志桩，将管子布放在设置好的管墩上，管与管应首尾相接，相邻两管错开一个管口，成锯齿形布置。
碎石地段在下部管口下设麻袋软垫。
采用吊管机布管，吊管时单根吊运。
进行两根管吊运时，采取加软垫或分位吊运等措施，以防损伤。
在吊管和放置过程中，要轻起轻落。
吊管机吊管行走时，由专人牵引管子，防止碰撞管子。
（2）组装组装前使用专用清管工具清除管内的所有杂物。
组装前用棉布将管内的油污、杂质等清理干净，并检查管口是否存在压痕、裂纹等缺陷，如发现要及时通知并按要求修复，不符合要求的管子不得组装。
对修理或检查合格的管子应按布管顺序进行现场编号，编号用油漆标在前后管口的顶部。
逐根测量管子长度，并标出管长平分线。
按顺序对管子进行编号，记录有关技术数据。

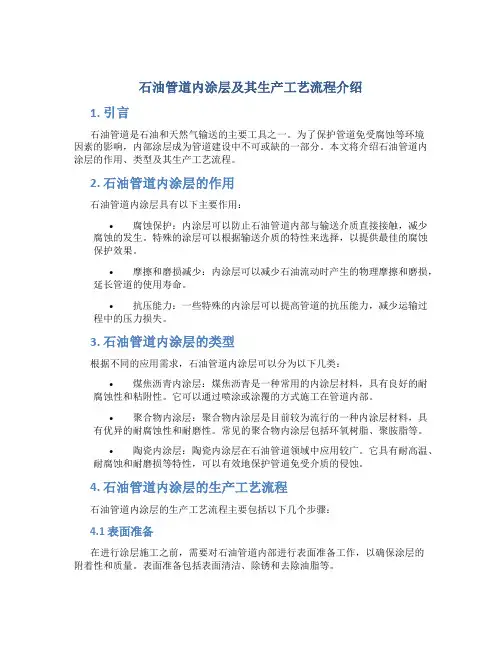

石油管道内涂层及其生产工艺流程介绍1. 引言石油管道是石油和天然气输送的主要工具之一。
为了保护管道免受腐蚀等环境因素的影响，内部涂层成为管道建设中不可或缺的一部分。
本文将介绍石油管道内涂层的作用、类型及其生产工艺流程。
2. 石油管道内涂层的作用石油管道内涂层具有以下主要作用：•腐蚀保护：内涂层可以防止石油管道内部与输送介质直接接触，减少腐蚀的发生。
特殊的涂层可以根据输送介质的特性来选择，以提供最佳的腐蚀保护效果。
•摩擦和磨损减少：内涂层可以减少石油流动时产生的物理摩擦和磨损，延长管道的使用寿命。
•抗压能力：一些特殊的内涂层可以提高管道的抗压能力，减少运输过程中的压力损失。
3. 石油管道内涂层的类型根据不同的应用需求，石油管道内涂层可以分为以下几类：•煤焦沥青内涂层：煤焦沥青是一种常用的内涂层材料，具有良好的耐腐蚀性和粘附性。
它可以通过喷涂或涂覆的方式施工在管道内部。
•聚合物内涂层：聚合物内涂层是目前较为流行的一种内涂层材料，具有优异的耐腐蚀性和耐磨性。
常见的聚合物内涂层包括环氧树脂、聚胺脂等。
•陶瓷内涂层：陶瓷内涂层在石油管道领域中应用较广。
它具有耐高温、耐腐蚀和耐磨损等特性，可以有效地保护管道免受介质的侵蚀。
4. 石油管道内涂层的生产工艺流程石油管道内涂层的生产工艺流程主要包括以下几个步骤：4.1 表面准备在进行涂层施工之前，需要对石油管道内部进行表面准备工作，以确保涂层的附着性和质量。
表面准备包括表面清洁、除锈和去除油脂等。
4.2 涂层材料准备根据设计要求和管道的应用环境，选择合适的涂层材料，并按照制造商提供的说明进行材料的准备和配制工作。
4.3 涂层施工涂层施工是整个流程中最重要的环节之一。
根据涂层材料的特性，可以选择喷涂、刷涂、涂覆或浸涂等不同的施工方法。
在施工过程中，需要严格控制涂层的厚度和均匀性，并避免涂层出现气泡、空洞等缺陷。
4.4 固化和质检涂层施工完成后，需要进行固化和质检工作。

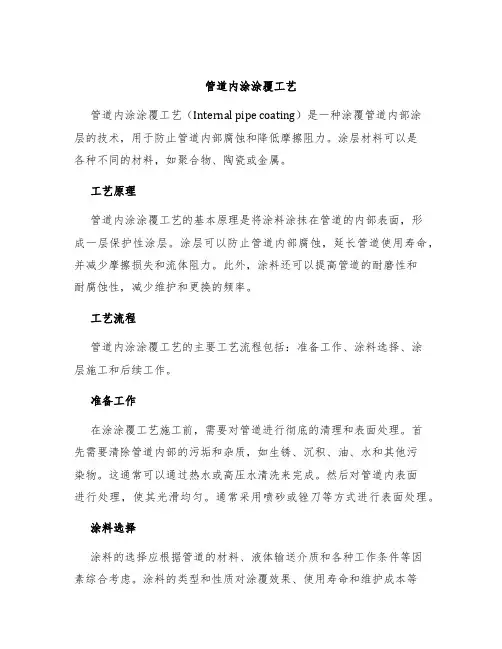

管道内涂涂覆工艺管道内涂涂覆工艺（Internal pipe coating）是一种涂覆管道内部涂层的技术，用于防止管道内部腐蚀和降低摩擦阻力。
涂层材料可以是各种不同的材料，如聚合物、陶瓷或金属。
工艺原理管道内涂涂覆工艺的基本原理是将涂料涂抹在管道的内部表面，形成一层保护性涂层。
涂层可以防止管道内部腐蚀，延长管道使用寿命，并减少摩擦损失和流体阻力。
此外，涂料还可以提高管道的耐磨性和耐腐蚀性，减少维护和更换的频率。
工艺流程管道内涂涂覆工艺的主要工艺流程包括：准备工作、涂料选择、涂层施工和后续工作。
准备工作在涂涂覆工艺施工前，需要对管道进行彻底的清理和表面处理。
首先需要清除管道内部的污垢和杂质，如生锈、沉积、油、水和其他污染物。
这通常可以通过热水或高压水清洗来完成。
然后对管道内表面进行处理，使其光滑均匀。
通常采用喷砂或锉刀等方式进行表面处理。
涂料选择涂料的选择应根据管道的材料、液体输送介质和各种工作条件等因素综合考虑。
涂料的类型和性质对涂覆效果、使用寿命和维护成本等方面均有影响。
涂料的配方应开发适合不同工况的抗腐能力、磨损性能和防护效能。
涂层施工涂层施工应严格按照生产和测试标准，选择适当的施工设备和工具，并进行专业培训，以确保涂料施工的均匀性和链接性。
为了获得完全均匀和充分覆盖的涂层，涂层通常是连续的。
涂料通常通过喷枪、涂抹机、辊涂工具、喷涂机和其他涂层工具等进行施工。
后续工作涂涂覆工艺施工结束后，需要进行涂层硬化及修补。
在涂层硬化过程中，必须避免外部物质污染和物理损伤。
如果涂层出现裂纹或破损，必须及时修补并进行质量检验。
待涂层完全固化后，进行光滑性、耐磨性、耐腐蚀性和温度等测试，检验其防护效果。
工艺优点与传统的管道防腐保护方式相比，管道内涂涂覆工艺有以下优点：1.防腐效果好。
管道内部能形成一层完整的、无缝、连续涂层，能更好的防止管道内部腐蚀和进一步延长管道的使用寿命。
2.维护成本低。
涂层的寿命长，能很大程度上减少维护周期和费用。

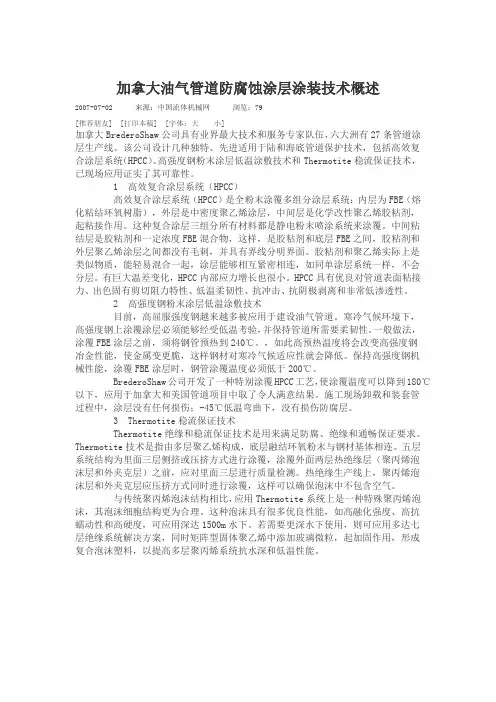

加拿大油气管道防腐蚀涂层涂装技术概述2007-07-02 来源：中国流体机械网浏览：79[推荐朋友] [打印本稿] [字体：大小]加拿大BrederoShaw公司具有业界最大技术和服务专家队伍，六大洲有27条管道涂层生产线。
该公司设计几种独特、先进适用于陆和海底管道保护技术，包括高效复合涂层系统（HPCC）、高强度钢粉末涂层低温涂敷技术和Thermotite稳流保证技术，已现场应用证实了其可靠性。
1 高效复合涂层系统（HPCC）高效复合涂层系统（HPCC）是全粉末涂覆多组分涂层系统：内层为FBE（熔化粘结环氧树脂），外层是中密度聚乙烯涂层，中间层是化学改性聚乙烯胶粘剂，起粘接作用。
这种复合涂层三组分所有材料都是静电粉末喷涂系统来涂覆。
中间粘结层是胶粘剂和一定浓度FBE混合物，这样，是胶粘剂和底层FBE之间，胶粘剂和外层聚乙烯涂层之间都没有毛刺，并具有界线分明界面。
胶粘剂和聚乙烯实际上是类似物质，能轻易混合一起，涂层能够相互紧密相连，如同单涂层系统一样，不会分层。
有巨大温差变化，HPCC内部应力增长也很小。
HPCC具有优良对管道表面粘接力、出色固有剪切阻力特性、低温柔韧性、抗冲击、抗阴极剥离和非常低渗透性。
2 高强度钢粉末涂层低温涂敷技术目前，高屈服强度钢越来越多被应用于建设油气管道。
寒冷气候环境下，高强度钢上涂覆涂层必须能够经受低温考验，并保持管道所需要柔韧性。
一般做法，涂覆FBE涂层之前，须将钢管预热到240℃。
，如此高预热温度将会改变高强度钢冶金性能，使金属变更脆，这样钢材对寒冷气候适应性就会降低。
保持高强度钢机械性能，涂覆FBE涂层时，钢管涂覆温度必须低于200℃。
BrederoShaw公司开发了一种特别涂覆HPCC工艺，使涂覆温度可以降到180℃以下，应用于加拿大和美国管道项目中取了令人满意结果。
施工现场卸载和装套管过程中，涂层没有任何损伤；-45℃低温弯曲下，没有损伤防腐层。
3 Thermotite稳流保证技术Thermotite绝缘和稳流保证技术是用来满足防腐、绝缘和通畅保证要求。

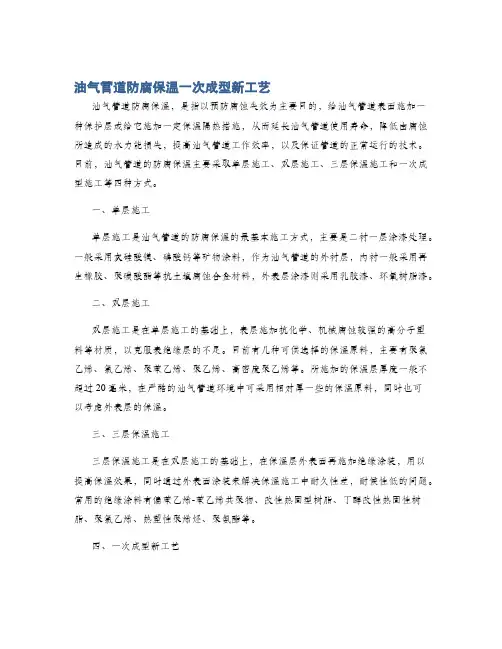

油气管道防腐保温一次成型新工艺油气管道防腐保温，是指以预防腐蚀失效为主要目的，给油气管道表面施加一种保护层或给它施加一定保温隔热措施，从而延长油气管道使用寿命，降低由腐蚀所造成的水力能损失，提高油气管道工作效率，以及保证管道的正常运行的技术。
目前，油气管道的防腐保温主要采取单层施工、双层施工、三层保温施工和一次成型施工等四种方式。
一、单层施工单层施工是油气管道的防腐保温的最基本施工方式，主要是二衬一层涂漆处理。
一般采用灰硅酸镁、磷酸钙等矿物涂料，作为油气管道的外衬层，内衬一般采用再生橡胶、聚碳酸酯等抗土壤腐蚀合金材料，外表层涂漆则采用乳胶漆、环氧树脂漆。
二、双层施工双层施工是在单层施工的基础上，表层施加抗化学、机械腐蚀较强的高分子塑料等材质，以克服表绝缘层的不足。
目前有几种可供选择的保温原料，主要有聚氯乙烯、氯乙烯、聚苯乙烯、聚乙烯、高密度聚乙烯等。
所施加的保温层厚度一般不超过20毫米，在严酷的油气管道环境中可采用相对厚一些的保温原料，同时也可以考虑外表层的保温。
三、三层保温施工三层保温施工是在双层施工的基础上，在保温层外表面再施加绝缘涂装，用以提高保温效果，同时通过外表面涂装来解决保温施工中耐久性差，耐候性低的问题。
常用的绝缘涂料有偏苯乙烯-苯乙烯共聚物、改性热固型树脂、丁醇改性热固性树脂、聚氯乙烯、热塑性聚烯烃、聚氨酯等。
四、一次成型新工艺一次成型新工艺即一次性绕包回缠工艺，一次性绕包回缠采用无缝热塑性聚烯烃（PE）管缠绕后内外同时涂刷抗腐蚀涂料，将管道和抗腐蚀涂料封闭在同一管壁中，并根据工作条件和管道材料，采取不同绕缠方式，确保管道的耐腐蚀和保温效果。
本种施工方式可以实现一次涂料浸漆和绕包的一次性生产，提高效率，降低耗费，而且管道表面外形平整，无接缝，抗氧化、抗腐蚀和保温效果好，基本消除了施工中的漏漆现象。
