油气管道检测技术研究现状
油气管道检测技术研究现状
2014年5月8日
目录
1 外检测方法 (4)
1.1 管道本体检测 (4)
1.1.1 超声导波检测技术 (4)
1.1.2 射线检测法 (6)
1.1.3 涡流检测 (8)
1.1.4 瞬变电磁检测技术（TEM）.. 8
1.2防腐层及阴保系统检测 (9)
1.2.1 多频管中电流测试法（PCM）9
1.2.2 密间距电位测量方法（CIPS）
(10)
1.2.3 标准管/地点位检测技术（P/S）
(10)
1.2.4 皮尔逊监测技术（PS） (10)
1.3 泄漏检测 (11)
1.3.1 光纤检测法 (11)
1.3.2 声频检测法 (12)
1.3.3 液体浓度检测法 (12)
1.4 其他 (13)
2 内检测方法 (15)
2.1 漏磁检测技术 (16)
2.1.1 轴向磁场检测技术 (16)
2.1.2 横向磁场检测技术 (16)
2.1.3 螺旋磁场检测技术 (17)
2.2 超声检测技术 (18)
2.2.1 相控阵超声波检测器 (18)
2.2.2 弹性波管道检测器 (20)
2.2.3 基于电磁超声的管道检测器21
2.2.4 适用于气体管道检测的超声波
腐蚀检测器 (22)
2.3 多种内检测方法的结合应用 (23)
3 结束语 (24)
参考文献 (25)
长输管道在服役时主要受到内、外两个不同环境的腐蚀，内部环境的腐蚀主要指管道运输介质石油和天然气中的H2S、Cl- 及H2O 引起的腐蚀，此外还有管道内应力等引起的腐蚀。一般采用清理管道以去除污物或者往输送介质中加入缓蚀剂等措施来减缓内腐蚀。外腐蚀一般因管道涂层/防腐层破坏、土壤腐蚀等造成，管道外腐蚀检测一般是检查涂层/防腐层及阴极保护防腐系统。根据管道检测实施部位的不同，可将管道检测技术分为外检测技术和内检测技术两大类。
1 外检测方法
根据检测对象的不同，管道外检测又可分为管道本体检测、防腐层及阴保系统检测以及泄漏检测。
1.1 管道本体检测
1.1.1 超声导波检测技术
超声导波检测系统是利用探头上的压电陶瓷等材料和管壁紧密结合，激发出低频超声波信号，在钢管中的频率范围为5~60kHz，传播速度为3260m/s，声波从固定在管道周围的探头环发射[1]。与传统的超声波检测相比，超声导波技术具有突出特点：一方面，在结构的一点处激励超声导波由于传播路径衰减小的特性，可以沿构件传播多
达几十米的距离，且探头所接收到的信号包含了有关激励和接收两点间结构的整体信息，因此实际上检测的是一条线，而不是一个点；另一方面，由于超声导波在管的内、外表面和中部都有质点的振动，声场遍及整个壁厚，因此整个壁厚都可以被检测到。这就意味着，超声导波检测系统可以同时检测管道的内部和表面缺陷。
导波主要分为圆柱体中的导波以及板中的SH波、SV波、兰姆波(Lamb)和漏兰姆波等。根据Silk和Bainton的理论，圆柱体中的导波又可分为轴对称纵向模式、轴对称扭转模式和非轴对称弯曲模式等。
目前世界上主要有四家机构研制出了超声导波检测系统[2,3]，主要有英国TWI 公司的TELETEST超声导波检测仪；英国导波公司的WAVEMAKER导波检测仪；美国西南研究院研制的MSS导波检测仪；以色列SONIC 公司研制的ISONIC 系列导波等。其中前两种导波设备是基于低频超声导波（LRUT）原理，MSS 设备是基于磁致伸缩导波原理。
核心技术方面，超声导波技术有两大流派[1]：一个是导波公司（GWC），他们的技术特点是用切变模压电陶瓷作换能器激发和接收导波，多通道多探头；另一派是美国SWRI（美国西南研究院），其技术特点是用具有磁致伸缩效应的镍（Ni）金属片作换能器激发和接收导波。二者各具特色，总体来说Ni片做换能器相对比较简单，成本较低，但采集到的数据少，可采用的分析与处理数据的方式方法也少；而压电换能器通道多，采集到的数据多，可采用的分析与处理数据的方式方法也多，但设备复杂，价格较高。其中，SWRI的第三代MSSR3030R检测系统，已经被广泛应用于多种工业领域中，用于大型
油气管道检测技术的现状和发展趋势 摘要：管道作为大量输送石油、气体等能源的安全经济的运输手段在世界各地得到了广泛应用。同时，管道的维护管理，防止泄漏，保证管道安全运行已成为重要课题。本文主要介绍了油气管道检测技术的现状和发展趋势，对我国油气管道检测技术的发展提供了建议。 关键词油气管道检测技术现状发展趋势 引言 管道作为气体、石油等介质的长距离输送设施，被敷设于世界各地陆地、海洋等各种环境之中。安全是管道运行最基本的条件，因而，在进行管道规划、设计、施工、操作及维护的各个阶段，都要根据相应的法规采取安全措施，尤为重视对泄漏事故的早期发现及防止漏泄扩散。然而，即使管道在敷设、运行时达到设计质量标准，管道的老化仍是不可避免的。在管道工业发达的美国，目前运行的管道有50%以上是建于50年代、60年代，作为预防管道事故的措施，法律规定要定期检查管道全线的腐蚀状况。据美国对管道泄漏事故源的统计，第三者施工占第一位，腐蚀泄漏居第二位。 在我国要求大范围地定期检查管道腐蚀及其它状况，并用智能清管器对老管道进行检查，采取措施防止事故于未然。除定期修理外，检查时间最好是在运行中。必要时为了便于检查和维修，需对设备进行改造。 1 管道检测概况 管道敷设网络涉及陆地、海洋，有的横穿大河、铁路和高速公路等。管道敷设环境及构造是影响检查诊断的重要因素。 一般对管道进行外部和内部检测，当从外部检测困难时，应采用内部检测法检测。管道的全线管理并不容易，现实中不得不根据观测范围的有关数据推测管道全线的状况。由于管内检查仪器，特别是检测清管器的实用化和检测结果可靠性的提高，使管道全域的在线检查成为可能。 2 主要的检测技术 2.1埋地管道位置检测技术 利用从地表面检测埋地管道位置的技术，把握地下油气管道的位置，防止建设施工时造成事故。 ①电磁感应法该法分为直接法和间接法。直接法是向埋地管道直接通交流
管道泄漏检测方法简单比较 管道泄漏检测技术的研究从上世纪九十年代开始，历经二十年，已经有放射物检测法、质量平衡法、电缆检测法、微波探测、磁场感应传感器探测法、红外探测法等多种直观、简单的方法被淘汰，现在行业中有三种方法被广为介绍：光纤检漏法、负压波法、次声波法。 1、光纤检漏法： 根据Joule-Thomson效应原理，当管道发生泄漏时，泄漏源附近的温度会相应降低，监视该局部温度变化，可以对泄漏进行监测和定位。根据这个原理，光纤法应该是非常有效并且定位准确的，但存在以下几个问题： ①当泄漏量较小时，泄漏源附近温度变化较小，对光纤传感器的检测灵敏度要求相当高，因此成本也相应偏高。 ②当使用与管道平行埋设的光纤时，由于当初埋设光纤的目的不是做管道泄漏检测，因此，光纤的埋设离管道有一定的距离，并不是贴着管道埋设（实际工程中，我们多次遇到光纤离管道有十几米距离的情况），如此一来，因管道发生泄漏而引起的温度降低，光纤就检测不到。 ③即使原有光纤与管道离得很近，当发生图一情况时，由于光纤和泄漏点处于管道的两端，仍然无法报警，按照国外的报道，光纤检测系统里面的光纤需要三根均匀分布在管道周围（如图二所示），才能确保管道的泄漏报警。 图一：检测光纤与泄漏点处于管道两端
图二：光纤应埋设三根，均匀分布在管道周围 2、负压波法 当管道发生泄漏时，泄漏处由于管道内介质外泄造成管道压力突然下降，在流体中产生一个瞬态负压波，负压波沿管道向上、下游传播。由于管道的波导作用，负压波可传播数十公里，根据负压波到达上、下游测量点的时间差以及负压波在管道中的传播速度，可以计算泄漏位置。由于负压波法有效距离长、安装简捷、成本较低，目前在国内得到广泛的的应用。 负压波法有其自身的缺陷，表现在以下几个方面： ①对泄漏量要求很大：负压波法能迅速检测出泄漏量很大的泄漏，对泄漏量较小的泄漏没有效果。目前，业界对能够报警的泄漏量值说法不一，根据胜利油田一个招标项目里给出的指标：灵敏度：系统应在20秒之内探测出大于流量10%的泄漏，2分钟内探测出大于管道设计流量2%的泄漏；我们依稀可以推测出2％是一个很高的指标（详见胜利油田2013年3月招标文件《07管线漏失监控系统》）； ②在天然气管道上不起作用：在天然气管道上，如果发生泄漏，泄漏处的压缩气体迅速扩张，不产生可以检测得到的负压波，因此，负压波法对天然气管道无能为力； ③在海底管道上不起作用：海底的管道受海浪冲刷，在海底如同面条般不停的摆动，管道内的介质压力相应的不停变化，负压波系统会不停的发出报警信号；福建泉港联合石化的一条总长15公里的海底管道，原本设计安装一套负压波系统，后因不停报警而撤换成次声波系统。 ④定位不准确：负压波信号是直流信号（波形如图3所示），信号从开始到结束的时
输油管道泄漏监测技术及应用 摘要：文章对国内外输油管道泄漏检测方法进行了分析，对油田输油管道防盗监测的方法进行了探讨。针对油田输油管道防盗监测问题，指出了油田输油管道防盗监测系统的关键技术是管道泄漏检测报警及泄漏点的精确定位，并介绍了胜利油田输油管道泄漏监测系统的应用情况。 主题词：输油管道泄漏监测防盗
泄漏是输油管道运行的主要故障。特别是近年来，输油管道被打孔盗油以及腐蚀穿孔造成泄漏事故屡有发生，严重干扰了正常生产，造成巨大的经济损失，仅胜利油田每年经济损失就高达上千万元。因此，输油管道泄漏监测系统的研究与应用成为油田亟待解决的问题。先进的管道泄漏自动监测技术，可以及时发现泄漏，迅速采取措施，从而大大减少盗油案件发生，减少漏油损失，具有明显的经济效益和社会效益。 1 国内外输油管道泄漏监测技术的现状 输油管道泄漏自动监测技术在国外得到了广泛的应用，美国等发达国家立法要求管道必须采取有效的泄漏监测系统。 输油管道检漏方法主要有三类：生物方法、硬件方法和软件方法。 1.1 生物方法 这是一种传统的泄漏检测方法，主要是用人或经过训练的动物（狗）沿管线行走查看管道附件的异常情况、闻管道中释放出的气味、听声音等，这种方法直接准确，但实时性差，耗费大量的人力。 1.2 硬件方法 主要有直观检测器、声学检测器、气体检测器、压力检测器等，直观检测器是利用温度传感器测定泄漏处的温度变化，如用沿管道铺设的多传感器电缆。声学检测器是当泄漏发生时流体流出管道会发出声音，声波按照管道内流体的物理性质决定的速度传播，声音检测器检测出这种波而发现泄漏。如美国休斯顿声学系统公司（ASI）根据此原理研制的声学检漏系统（wavealert），
油气管道泄漏检测技术综述 摘要： 石油是维持我国经济高速发展的战略性资源，石油管道则是是保障能源供给、关系国计民生的基础性设施。管道运输具有平稳连续，安全性好，运输量大，质量易保证，物料损失小以及占地少，运赞低等特点，已经成为石油运输的首选方式,但是随着管道的广泛应用、运行时间的延长,由于各种原因导致的管道泄漏也逐渐增多，不仅造成资源的浪费和环境污染,而且有火灾爆炸的危险，对周围居民的生产生活带来较大的威胁。因此，建立管道泄漏检测系统,及时准确地报告事故的范围和程度,可以最大限度地减少经济损失和环境污染，防止事故的发生。本文主要总结国内外近几十年来发展起来的管道泄漏检测和定位的主要方法,原理及优缺点。 关键词： 管道泄漏事故检测定位原理 正文： 1、事故案例 （1）、事故经过 2008年3月14日凌晨3时30分左右， 4名协勤人员在回兴镇兴科一路巡逻时，发现郑伟集资楼17# “小精点发廊”门市附近有较浓的天然气异味，在隔壁经营夜宵店的王祥金，就去敲门告知该户可能有天然气泄漏，当该门市人员开灯时随即发生爆炸。 （2）、事故原因 直接原因 临街PE（d110）燃气管线被拉裂，导致天然气泄漏，泄漏天然气通过地下疏松回填土层窜入室内，形成爆炸性混合气体，遇开关电器产生的火花引起爆炸。 间接原因 A、管线回填未对地基进行处理或采取防沉降措施，回填土层在雨水的浸润作用下产生沉降。 B、管线在外部载荷应力叠加作用下，对管线热熔焊缝产生一定影响，导致管线拉裂。 C、对管线走向不明，巡管不到位。 泄漏是输油管道运行的主要故障。目前，国内外出现多种输油管线泄漏检测及定位方法，其中包括：生物方法、硬件方法和软件方法。本文主要介绍硬件方法和软件方法，生物方法
油气管道技术现状与发展趋势 王功礼王莉 中国石油天然气股份有限公司规划总院 摘要 近几十年来，中国长输管道技术不断发展，水平逐渐提高。特别是高凝含腊原油的加热输送、原油热处理及加剂综合处理工艺、天然气管道的设计和施工技术已达到或接近国际先进水平。文章简要论述了国内外在原油、成品油、天然气输送管道方面的技术现状及发展趋势，结合国内外管道技术发展的实际情况和未来趋势，提出了我国油气管道行业应加强对油气输送工艺、油气储存技术、油气管道完整性评价及配套技术、油气管道运行管理、管道信息管理系统、管道施工技术6 个方面的研究。 关键词 世界范围原油天然气成品油管道设计技术发展趋势分析评价 世界能源需求的扩大和发展加速了世界长距离油气管道的建设步伐。据统计，2003 年全球正在建设和规划建设的油气管道总长约7.6万km；今后15 年内世界管道的长度将以每年7%的增长率增长，其中天然气管道的建设将占据主导地位。未来世界将新增东北亚、东南亚、南美洲3 大输气管网。 原油管道技术现状及发展趋势 1世界原油管道技术现状 目前原油管道普遍采用密闭输送工艺，出现了冷热原油顺序输送、原油/成品油顺序输送工艺；对高凝、高黏原油采用热处理和加剂处理工艺。降凝剂和减阻剂种类多、效果好、应用普遍；采用环保、高效、节能型管道设备，泵效达85%以上；多采用直接式加热炉，炉效超过90%；运用高度自动化的计算机仿真系统模拟管道运行和事故工况，进行泄漏检测，优化管道的调度管理；对现役管道进行完整性评价及管理。 例如：美国的全美管道是目前世界上最先进的一条热输原油管道，全长2 715 km，管径760 mm，全线采用计算机监控和管理系统（SCSS）。在控制中心的调度人员通过计算机可实现管道流量、压力及泵、炉、阀等设备的自动控制，仿真系统软件可完成泄漏检测、定位、设备优化配置、运行模拟等功能。 2世界原油管道技术发展趋势 目前，世界各国尤其是盛产含蜡黏性原油的大国，都在大力进行长距离管道常温输送工艺的试验研究。随着含蜡高黏原油开采量的增加以及原油开采向深海发展，各国都特别重视含蜡高黏原油输送及流动保障技术研究。挪威、法国、英国、美国等石油工业发达国家在含蜡高黏原油流变性及其机理、管道蜡沉积预测等方面达到很高水平，并将带来应用技术的新突破。
油气管道腐蚀的检测 摘要:油气管道运输中的泄漏事故，不仅损失油气和污染环境，还有可能带来重大的人身伤亡。近些年来，管道泄漏事故频繁发生，为保障管道安全运行和将泄漏事故造成的危害减少到最小，需要研究泄漏检测技术以获得更高的泄漏检测灵敏度和更准确的泄漏点定位精度。本文介绍几种检测方法并针对具体情况进行具体分析。 关键字：腐蚀检测涡流漏磁超声波 引言： 在油气管道运输中管道损坏导致的泄漏事故不仅浪费了石油和天然气，而且泄露的有毒气体不仅污染环境，而且对人和动物造成重大的伤害，因此直接有效的检测技术是十分必要的，油气管道检测是直接利用仪器对管壁进行测试，国内外主要以超声波、漏磁和祸流等领域的发展为代表。[1] 1、涡流检测 电涡流效应的产生机理是电磁感应. 电涡流是垂直于磁力线平面的封闭的旋涡!状感应电流, 与激励线圈平面平行, 且范围局限于感应磁场所能涉及的区域. 电涡流的透射深度见图1, 电涡流集中在靠近激励线圈的金属表面, 其强度随透射深度的增加而呈指数衰减, 此即所谓的趋肤效应. [1] 电涡流检测金属表面裂纹的原理是: 检测线圈所产生的磁场在金属中产生电涡流, 电涡流的强度与相位将影响线圈的负载情况, 进而影响线圈的阻抗. 如果表面存在裂纹, 则会切断或降低电涡流, 即增大电涡流的阻抗, 降低线圈负载. 通过检测线圈两端的电压, 即可检测到材料中的损伤. 电涡流检测裂纹原理见图2.[2]
涡流检测是一种无损检测方法，它适用于导电材料。涡流检测系统适应于核电厂、炼油厂、石化厂、化学工厂、海洋石油行业、油气管道、食品饮料加工厂、酒厂、通风系统检查、市政工程、钢铁治炼厂、航空航天工业、造船厂、警察/军队、发电厂等各方面的需求.[2] 涡流检测的优点为:1.对导电材料和表面缺陷的检测灵敏度较高;2.检测结果以电信号输出，可以进行白动化检测;3.涡流检测仪器重量轻，操作轻便、简单;4.采用双频技术可区分上下表面的缺陷:5.不需要祸合介质，非接触检测;6.可以白动对准_!:件探伤;7.应用范围广，可检测非铁磁性材料。 涡流检测的缺点为:1.只适用于检测导电材料;2.受集肤效应影响，探伤深度与检测灵敏度相矛盾，不易两全:3.穿过式线圈不能判断缺陷在管道圆周上所处的具体位置;4.要有参考标准才能进行检测:5.难以判断缺陷的种类。[1] 2、超声波检测 超声波检测的基本原理基本原理见图3所示。 垂直于管道壁的超声波探头对管道壁发出一组超声波脉冲后，探头首先接收到由管道壁内表面反射的回波(前波)，随后接收到由管道壁缺陷或管道壁外表面反射的回波(缺陷波或底波)。于是，探头至管道壁内表面的距离A与管道壁厚度T可以通过前波时间以及前波和缺陷波(或底波)的时间差来确定：
项目名称：油气管道变形内检测设备开发及应用 推荐奖种：科学技术进步奖 候选单位：1、中机生产力促进中心；2、中油管道检测技术有限责任公司；3、清华大学 候选人：1、刘红旗；2、胡铁华；3、曹崇珍；4、赵晓光；5、郭静波；6、汪华军；7、张永江；8、吴哲；9、白港生；10、张俊杰；11、李育忠；12、黄平江；13、 黄凯；14、王淳；15、金虹 项目简介： 油气管道运输是国际能源大动脉，70%的石油、100%的天然气都是采用管道输送的。长输油气管道沿途多为埋地、穿水域、过海底、翻山等多变地质、气候环境，地震、海水冲涮、河床变迁、山体滑坡、农业水利、建筑施工等均可造成管道变形。管道变形不仅影响管道运输能力，而且会造成局部压力剧增，重则引起爆管、火灾，伤及生命财产、破坏生态环境。我国现有长输油气管道近6万公里，其监检工作一直由国外公司所把控，并形成了市场垄断、技术封锁状况。在此大背景下，提出了自主研发管道变形内检测设备。 油气管道变形内检测设备，能检测管道变形（管道凹陷、椭圆、错位）及管道特征（环焊缝、直焊缝、螺旋焊缝、阀门、法兰、三通等）；能用在新建管道试压前、试压后等基线管道验收检测中；也能用在在役管道在线管道变形检测，为后续投放管道腐蚀检测设备、裂纹检测设备、管道维护及管道完整性管理提供科学依据；本项目研究成果形成专有成套技术，可以推广应用到现有各种管道所需设备中；所形成的技术开发理念，能对具有机械、电磁、电子、软件等机电一体化装备研发有指导及提升作用；直观可视化的数据分析系统，能自动给出管道径向变形量、周向变形方位及轴向变形位置，能自动分析、量化及生成用户报告，指导现场开挖、维护、维修；设备在管道内运行情况，在管外地面能跟踪定标，且可实现远程监视设备所运行的位置。 管道变形检测系统可实现对管道凹陷变形：±0.5%OD；椭圆度变形：±0.5%OD ；灵敏度：0.5mm，周向±15°等有效识别；主探头数量及精度都超过了国外同类型设备。 本项目的创新点：1、多通道三维传感探测系统及设备的研制和应用，解决了管道内一次投放检测设备，同时获得管道变形缺陷及特征等管道信息，改变了原有引进检测设备的单通道检测理念（只能测径），实现了多参数一次性高精度检测。2、极低频发射定标跟踪系统的研制，解决了大管径厚壁管道的内检测设备、清管设备等管外跟踪定标问题。3、三维管道缺陷重构系统的研制，直观再现管道形态与缺陷，自动识别管道特征及缺陷量化，为管道安全运营管理提供科学依据。 管道变形内检测设备研发已经形成专有技术，其技术成果获得了国家重点新产品项目，项目证书编号：2010GRA00089；获得机械科学研究总院科技成果1等奖，证书编号：2009027；获得北京市科技进步1等奖，获奖编号：2011电-1-001；获得发明专利“极
油气管道泄漏检测技术综述 (新版) Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0015

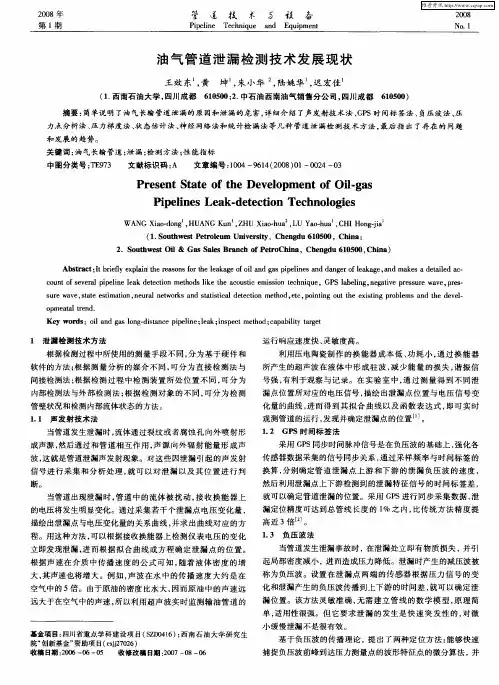

油气管道泄漏检测技术综述(新版) 摘要：简单说明了油气长输管道泄漏的原因和泄漏的危害，简单回顾了国内外油气长输管道泄漏检测技术发展的历史，详细介绍了热红外线成像、探地雷达、气体成像、传感器法、探测球法、半渗透检测管检漏法、GPS时间标签法、放射性示踪剂法、体积或质量平衡法、压力波法、小波变换法、相关分析法、状态估计法、系统辨识法、神经网络法、统计检漏法和水力坡降法等20多种管道泄漏检测技术方法，同时介绍了泄漏检测方法的诊断性能指标和综合性能指标，最后指出了现在存在的问题和发展的趋势。 关键词：油气；长输管道；泄漏；原因；检测方法；性能指标；问题；发展；趋势 油气长输管道发生泄漏的原因多种多样，但大致可以分为：(1)管道腐蚀：防护层老化、阴极保护失效,以及腐蚀性介质对管道外壁
造成的腐蚀和传输介质的腐蚀成分对管道内壁造成的腐蚀；(2)自然破坏：由于地震、滑坡等自然灾害以及气候变化使管道发生翘曲变形导致应力破坏；(3)第三方破坏：不法分子的盗窃破坏,施工人员违章操作,野蛮施工造成的破坏；(4)管道自身缺陷：包括管道焊接质量缺陷,管道连接部位密封不良,未设计管道伸缩节,材料等原因。油气管道泄漏不仅给生产、运营单位造成巨大的经济损失，而且会对环境造成破坏、严重影响沿线居民的身体健康和生命安全。 1检漏技术发展历史 国外从上个世纪70年代就开始对管道泄漏检测技术进行了研究。早在1976年德国学者R.Isermann和H.Siebert就提出以输入输出的流量和压力信号经过处理后进行互相关分析的泄漏检测方法；1979年ToslhioFukuda提出了一种基于压力梯度时间序列的管道泄漏检测方法；L.Billman和R.Isermann在1987年提出采用非线性模型的非线性状态观测器的检漏方法；A.Benkherouf在1988年提出了卡尔曼滤波器方法；1991年Kurmer等人开发了基于Sagnac光纤干涉仪原理的管道流体泄漏检测定位系统；1993年荷兰壳牌
油气管道检测机器人 摘要:在轮式和履带式机器人的基础上,设计开发了一种新的管内移动机器人 .机器人的3组驱动轮沿圆周方向120°均布,在轴向截面内,前后两组驱动轮布置在同一组平行四边形机构上,驱动电动机通过蜗轮蜗杆副驱动3组驱动轮,调节电动机通过滚珠丝杠螺母副和压力传感器使3组驱动轮始终以稳定的正压力紧贴在管道内壁,使机器人具有充裕并且稳定的牵引力.该机器人机构紧凑,工作可靠,适用于管径为400～ 650mm的管道. 关键词:管道机器人;平行四边形机构;管道检测 工业管道系统已广泛应用于冶金、石油、化工及城市水暖供应等领域,因其工作环境非常恶劣,容易发生腐蚀、疲劳破坏或使管道内部潜在缺陷发展成破损而引起泄漏事故等.有毒有害、易燃易爆物品在失控状态下向大气泄漏、排放造成的危害是事故风险评价的重要指标.燃气管道(包括地下输油、输水管道)长期使用后,由于管内、管外介质的腐蚀,造成管壁减薄甚至出现裂纹和漏孔 ,导致燃气的泄漏、爆炸等事故,严重影响正常的生产生活秩序.因此,必须定期地对这些管道进行检修和维护.然而管道所处的环境往往是人力所限或人手不及,检修难度很大,故通常对重要和不允许泄漏的管道采用定期或提前报废的办法,从而造成了巨大人力和物力损失;另一方面,燃气中的杂质在管道中沉积,造成燃气管道堵塞,从而影响燃气输配和应用系统的正常运行.目前关于地下输送管道的质检,常采用工程量十分巨大的“开挖”抽检方法,由于随机抽样法经常出现漏检,因而准确率低,效果并不理想,不但劳动强度大、效益低,而且往往会妨碍道路交通.因此燃气管道管内探测是一项十分重要的实用化工程,关系到燃气的安全、合理地应用和管理. 宁波广强机器人CCTV管道检测机器人利用先进的CCTV内窥检测技术进行管道检测。广强管道检测机器人是按照国家卫生部颁发的《公共场所集中空调通风系统卫生规范》的相关技术要求，设计的进行检测的专业设备，可完成各种检测作业，还可搭载各种声纳、切割设备，可按需定制。广强机器人是完成公共场所集中空调检测项目的得力工具。 国外关于燃气管道机器人的研究始于 20世纪40年代,由于70年代的微电子技术、计算机技术、自动化技术的发展,管道检测机器人技术于90年代初得到了迅猛发展并接近于应用水平.Kaw aguchi等[1～ 3]研制的管道检测机器人系统只适用于200mm的管道,而且一次作业的检测距离不大于500m;Kuntze等[ 4]采用 4轮独立伺服驱动方案研制成管道检测机器人系统 KARO,该机器人系统只能实现对200mm管径的地下输水管道的检测,一次检测距离为400m,系统采用拖缆控制方式.而本文开发了一种适于管径为400～650mm,一次作业检测距离达 1 km的油 /气管道检测机器人 . 1 管道检测机器人结构和机构原理 图1所示为管道检测机器人的机构原理图.整个机器人由驱动部分和压紧力调节部分组成.驱动部分由驱动电动机驱动与之相连接的蜗杆,并由蜗杆并联驱
管道泄漏检测技术应用分析 摘要:近年来,油气输送管道泄漏事故时有发生,造成了巨大经济损失和环境污染。因此,对液体输送管道进行检测和定位的研究与实践非常必要。介绍了国内外液体输送管道泄漏检测与定位的主要方法,分析了各种方法的原理及优缺点,提出了实际实施过程中应注意的问题及相应对策。 关键词:泄漏;检测技术;分析 1 基于硬件的管道泄漏检测方法 基于硬件的检测方法主要有:直接观察法,泄漏电缆法,示踪剂检测法[1]和光纤泄漏检测法[2],其中基于光纤传感器的管道泄漏检测方法越来越受到人们的重视。 1.1 直接观察法 该方法是指有经验的工作人员用肉眼观测、闻气味、听声音查出泄漏的位置, 或专门训练过的狗通过辨气味确认泄漏位置。 早期的管道泄漏检测方法是有经验的技术人员沿管线行走查看管道附近异常情况,闻管道释放出来的介质的气味,或听介质从管道泄漏时发出的声音。这种检测方法的结果主要依赖于个人经验和查看前后泄漏的发展。另外一种方法是用经过训练的、能够对管道泄漏物质的气味很敏感的狗进行检测。该方法无法对管道泄漏进行连续检测,灵敏性较差。 宁波广强机器人CCTV管道检测机器人利用先进的CCTV内窥检测技术进行管道检测。广强管道检测机器人是按照国家卫生部颁发的《公共场所集中空调通风系统卫生规范》的相关技术要求，设计的进行检测的专业设备，可完成各种检测作业，还可搭载各种声纳、切割设备，可按需定制。广强机器人是完成公共场所集中空调检测项目的得力工具。 管道机器人具有超强驱动力，通过镜头可以观测管道内景了解管道内部情况并完成采样维护作业。广强管道机器人小巧灵活，便于携带，造型美观，可搭载在车上，一次即可完成多种检测和维护作业。广强机器人管道机器人用途：用于公共场所集中空调采样和检测、用于环境卫生、职业安全、检验检疫等场所的检测，是检测人员的最佳安全伴侣、最得力的工具.宁波广强机器人科技有限公司管道检测机器人是由控制器、爬行器高清摄像头、电缆等组成。在作业的时候主要是由控制器控制爬行器搭载检测设备进入管道进行检测。检测过程中，管道机器人可以实时传输管道内部情况视频图片以供专业维修人员分析管道内部故障问题。 去年7月，由广强公司自主研发的高端化管道探测机器人在杭州市萧山机场开始应用；该公司普及型管道探测机器人研发成功并投入使用，目前为止已经在浙江、江苏、安徽、山东等多省的管网检测中获得应用，在功能上设计上更加符合城乡管网的检验要求。与此同时，为满足高端市场实际需求，该公司还自主研发了多种cctv管道检测车，通俗来说就是将cctv管道检测系统集成到汽车内部。今年以来，广强公司已在浙江、江苏等省的相关政府招投标项目中中标。据了解，
输油管道泄漏检测方法综述 2 检漏系统的性能指标 对一种泄漏检测方法优劣或一个检漏系统性能的评价 ,应从以下几个方面加以考虑 1 泄漏位置定位精度当发生不同等级的泄漏时 ,对泄漏点位置确定的误差范围。 2 检测时间管道从泄漏开始到系统检测到泄漏的时间长度。 3 泄漏检测的范围系统所能检测管道泄漏的大小范围 ,特别是系统所能检测的最小泄漏量。 4 误报警率误报警指管道未发生泄漏而给出报警信号。它们发生的次数在总的报警次数中所占比例。 5 适应性适应性是指检漏方法能否对不同的管道环境 ,不同的输送介质及管道发生变化时 ,是否具有通用性。 6 可维护性可维护性是指系统运行时对操作者有多大要求 , 及当系统发生故障时 ,能否简单快速地进行维修。 7 性价比，性价比是指系统建设、运行及维护的花费与系统所能提供性能的比值。 3 检漏方法 管道的泄漏检测技术基本上可分为两类 ,一类是基于硬件的方法 ,另一类方法是基于软件的方法。基于硬件的方法是指对泄漏物进行直接检测。如直接观察法、检漏电缆法、油溶性压力管法、放射性示踪法、光纤检漏法等。基于软件的方法是指检测因泄漏而造成的影响 ,如流体压力、流量的变化来判断泄漏是否发生及泄漏位置。这类方法有压力/ 流量突变法、质量/ 体积平衡法、实时模型法、统计检漏法、 PPA (压力点分析)法等。除上述两类主要方法外 ,还有其他的一些检漏法 ,如清管器检漏法。各类方法都有一定的适用范围。 3. 1 基于硬件的检漏法 3. 1. 1 直接观察法有经验的管道工人或经过训练的动物巡查管道。通过看、闻、听或其他方式来判断是否有泄漏发生。近年美国 OIL TON 公司开发出一种机载红外检测技术。由直升飞机带一高精度红外摄象机沿管道飞行 ,通过分析输送物
推进油气输送管道检验检测工作的通知 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
附件 关于规范和推进油气输送管道 检验检测工作的通知 （征求意见稿） 各省、自治区、直辖市及新疆生产建设兵团质量技术监督局（市场监督管理部门）、国资委、安全生产监督管理局、能源局，有关中央企业： 自2014年10月开展油气输送管道隐患整治攻坚战以来，各地区、各有关部门和企业认真贯彻落实党中央、国务院决策部署，加强配合协调，管道安全隐患整改工作取得了积极进展，但仍存在一些管道使用单位（以下简称管道企业）对管道检验检测工作重视不够、管道法定检验覆盖率偏低，检验机构无管道检验资质、管道检验检测工作不规范不合规等问题。2015年11月12日，中石化镇海炼化分公司位于浙江省北仑区一条成品油管道发生腐蚀泄漏事故。据调查，泄漏点所在管段，因管道企业计划进行迁建，未按规定进行全面检验，未能发现并消除管道腐蚀减薄造成的隐患，导致管道发生泄漏事故。该事故暴露出部分企业管道检验检测工作存在薄弱环节，检验机构未依法依规开展检验检测工作等问题。 油气管道检验检测是保障油气输送管道本质安全，发现和消除管道安全隐患的重要技术手段。为进一步贯彻落实《特种设备安全法》《国务院安全生产委员会关于深入开展油气输送管道隐患整治攻坚战的通知》（安委〔2014〕7号）、《国务院安全生产委员会关于印发<油气输送管道保护和安全监管职责分工>和<2015年油气输送管道隐患整治攻坚战工作要点>的通知》（安委〔2015〕4号）等文件要求，落实管道企业的安全主体责任，规范和推进油气输送管道的检验检测工作，现就有关要求通知如下： 一、工作目标 进一步规范和推进油气输送管道检验检测工作。严格落实油气输送管道检验检测制度，依据法律法规、规范标准开展包括管道元件制造监督检验和型式试验、管道安装监督
国内外管道泄漏检测技术 [转帖]国内外管道泄漏检测技术管道泄漏是长输管道平稳运营的重要安全隐患。根据泄漏量的不同，管道泄漏一般分为小漏、中漏、大漏。小漏亦称砂眼，泄漏量低于正常输量的3%，主要是由于管道防腐层被破坏，管壁在土壤电化学腐蚀作用下出现锈点，腐蚀逐渐贯穿整个管壁的现象。中漏的泄漏量在正常输量的3%－10%之间。大漏的泄漏量则大于正常输量的10%。在管道运营中，由于倒错流程、干线阀门误动作等原因可能使干线超压造成管道泄漏。近年来犯罪分子打孔盗油也成为管道泄漏的主要原因之一。据统计，自1998年以来在中石油管道公司管辖的范围内，累计发生打孔盗油盗气案件将近300起。及时、迅速发现管道泄漏并准确判定泄漏点成为管线平稳安全运行的当务之急。以下对国内外有代表性的管道泄漏检测方法进行简要介绍。 人工巡线 人工巡线在国外石油公司也广为应用。美国Spectratek公司开发出一种航空测量与分析装置。该装置可装在直升机上，对管道泄漏进行准确判断。 我国通常是雇佣农民巡线员沿管道来回巡查，虽与发达国家有较大差距，但针对我国国情来说，也是切合实际的。 管道内部检测技术 通过对清管器应用磁通、超声、录像、涡流等技术提高了泄漏检测的可靠性和灵敏度。国际管道和近海承包商协会IPLOCA宣布，迄今为止已开发出30多种智能清管器。智能清管器应用了大量新近研发出来的电子技术和计算机技术，可依靠计算机对检测结果进行制图。新型清管器在硬件方面装备了传感器、数据贮存和处理设备、电视和照相设备；在软件上配备了专门用于分析用的软件包。此类清管器不仅可用于管道检漏，而且可勘查管壁结蜡状况，记录管内压力和温度，检测管壁金属损失。如磁漏式清管器，通过永久磁铁来磁化管壁达到磁通量饱和密度。清管器在管道中流动时，管壁内外腐蚀、损伤和泄漏等部位会引起异常漏磁场，并且感应到清管器中的传感器。管壁中的任何变化都会引起磁力线产生相应的变化。现在，微处理机和有限元数值计算技术的发展使清管器对信号识别和处理的功能大大增强。但磁漏式清管器的输出信号受管道压力、使用环境的影响较大，传感器的感应线圈仅对某种类型和尺寸的缺陷灵敏。一般来说这种清管器适合于金属孔隙探测。其他智能清管器中，还有超声波检测清管器、内径规清管器和核子源清管器等。 管道外部动态检测技术 随着自动化仪表、计算机技术的深入发展，各种动态检测技术也相继出现，如：压力点分析法、特性阻抗检测法、互相关分析法、压力波法、流量差监测法、管道瞬变模型法等等。压力点分析法。压力点分析法可用于气体、液体的多相流管道的检测。当管线处于稳定工况时，流体的压力、速度和密度的分布是不随时间变化的。当泵或压缩机供给的能量发生变化时，上述参数是连续变化的。当管道发生泄漏后，液体将过渡至新的稳态。过渡时间从几分钟到十几分钟不等，由动量和冲量定理确定。压力点分析法检测流体从某一稳态过渡到另一稳态时管道内流体压力、速度和密度的变化情况，从中判断是否包含有泄漏信号。 特性阻抗检测法。由传感器构成的检漏系统可随时检测到管道微量原油的泄漏情况。传感器采用多孔聚四氟乙烯树脂作为绝缘材料。这种材料导电率、绝缘阻抗热稳定性好、不易燃烧、化学稳定性好。当漏油渗入以后，其阻抗降低，从而达到检漏的目的。 互相关分析法。设上、下两站的传感器接收到的信号分别为x(t)、y(t)。两个随机信号x(t)和y(t)有互相关函数Rxy(t)。如果x(t)和y(t)两信号是同频率的周期信号或包含有同频率的周
第二章长距离输油管道输送工艺技术 1. 概述 长距离输油管道通常是指距离长、管径大、输量高的原油管道，输送压力高而且平稳。由输油站和管路两部分组成，输油站分为首站、若干中间加压站、若干中间加热站及末站，其任务是供给油流一定的压力能和热能，将原油安全、经济地输送给用户；管路上每隔一定距离设有为减少事故危害、便于抢修，可紧急关闭的若干截断阀室以及阴极保护站。 输送原油的粘度和凝固点比较低，可以采用不加热直接输送的方式，但是具有较高凝固点和粘度的原油，就需要经过加热后输送，或者经过改性，采用不加热的常温输送方式。北美国家的输油管道多是输送低凝点、低粘度原油，所以多为不加热输送。对于凝点和粘度较高的原油均采用加热输送（如美国全美管道和科林加管道）。随着原油流变性的研究，原油添加化学降凝剂后常温输送技术也应用于一些原油管道运行管理中。由于实际生产需要和常温输送的工艺优越性，促使此项技术日趋成熟。近20年来，我国有10多条原油管道试验研究了添加化学降凝剂输送技术，取得的技术成果和经济效益是十分明显的。 1.1 高凝点、高粘原油的输送 我国生产的原油多属高含蜡、高凝固点、高粘度原油，对于凝固点、粘度较高的原油来说，输送工艺可分为两种类型，一是加热输送，另一是常温输送。我们在加热输送高凝、高粘原油方面积累了丰富非经验，但加热输送有其弱点，一
是低输量受到热力条件的制约，二是一旦发生事故停输，必须立即抢修，及时恢复运行，否则，较长时间的停输会酿成凝管事故。 1.1.1 加热输送工艺 加热输送是指将原油加热后进入管道加压输送，通过提高原油输送温度降低其粘度，来减少管路摩阻损失。原油管道加热输送存在两方面的能量损失，散热损失和摩阻损失。热油向下站输送过程中，由于其温度高于管路周围的环境温度，存在径向温差，热油携带的热能将不断地往管外散失，因而使油流温度在向前输送过程中逐渐降低，引起轴向散热损失，油流温度下降，粘度上升，单位长度管路的压降逐渐增大。需要重视的是油流温度接近凝固点时，单位长度管路的压降会急剧上升，容易出现管道事故。我国原油大多具有粘度大、凝固点高的性质，加热输送工艺是国内原油管道常用的一种输送工艺。 还有两种不常用的加热方式，一是以阿拉斯加管道为代表，该各管线原油流速达3.13m/s,原油在高速下摩擦所产生的热能足以弥补沿程热损失，这种方式一般来说不经济，只能在特定场合下使用。另一种是利用电集肤效应加热，以印尼贝鲁克到米那斯管线为代表，长114km。 1.1.2 常温输送工艺 对于高含蜡原油管道输送，通常采用化学添加剂（降凝剂或流动改进剂、蜡晶抑制剂）、进行热处理、用轻烃馏份稀释原油、用水作成乳化液或形成水环等方式。
油气管道内检测新技术举例 摘要管道检测技术是完整性的一部分，也是获取管道有关信息的最佳手段。管道检测可以监测管道受到的危害或潜在危害，在管道未发生事故前进行有计划的修理，可以避免大量的不必要维修，节约资金，在管道的日常维护中占有非常重要的地位。本文主要针对管道检测技术中的常用的几种内检测技术作了简要的介绍，并指出了各种技术的要点。 关键词：管道内检测新技术 1.内检测器的分类 管道是输送危险液体和气体最为安全有效的方式。但随着时间的推移和周围环境的变化，会出现缺陷，也会导致事故的发生。 管道中可以被检测到的缺陷可以分为三个主要类型： ①几何形状异常（凹陷、椭圆变形、位移等）； ②金属损失（疲劳、划伤等）； ③裂纹（疲劳裂纹、应力腐蚀开裂等）。 管道内检测技术通过装有无损检测设备及数据采集、处理和存储系统的智能清管器在管道中运行，完成对管体的逐级扫描，达到对缺陷大小、位臵的检测目的。 针对上述三种缺陷类型，各大检测专业公司都根据市场和用户的需要研发了多种检测器，并不断更新换代。内检测器按其功能可分为用于检测管道几何形状异常的变形检测器，用于检测管道金属损失的金属损失检测器，用于裂纹、应力腐蚀开裂检测的裂纹检测器。 2.几何形状异常的检测技术 管道几何形状的异常多因受到外部机械力或焊接残余应力等原因造成，通过使用适当的检测装臵可以检测各种原因造成的、影响管道有效内径的几何异常现象并确定其程度和位臵。 测径器是用于检测、定位和测量管壁几何形状异常的大小。正常的管线，应当有一个圆环形横断面。在管道铺设过程或长期运行中，第三方的干扰可以造成

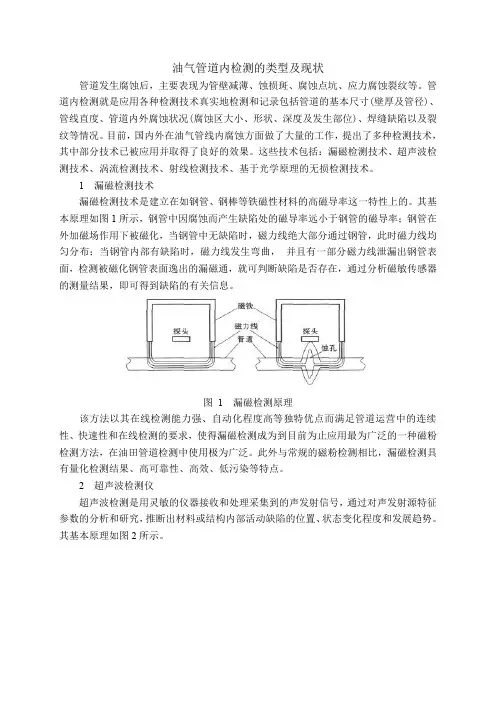

凹陷。合格的测经器应可对任何管段横断面的临界变化进行检测并确定大小，是进行管道金属损失或裂纹内检测之前非常重要的一步。 常用的测径器使用一定排列的机械抓手或有机械抓手的辐射架。机械抓手压着管道内壁并会因横断面的任何变化引起偏移。这些偏移可能是由于一个凹陷、偏圆、褶皱或附着在管壁上的碎屑引起的。捕捉到的偏移信号被转换为电子信号存储到机载的存储器上。讲一次运行后的数据取出并使用合适的软件加以分析和显示，从而确定那些可影响到管道完整性的异常点。目前，市场上的测径器，提供的被测管径范围从100-1500mm不等，其灵敏度通常为管段直径的0.2%~1%，精度大约为0. 1%-2%。 3.金属损失检测技术 漏磁（MFL）技术因其可检测出腐蚀或擦伤造成的管道金属损失缺陷，甚至能够检测到那些不足以威胁管道结构完整性的小缺陷（硬斑点、毛刺、结疤、夹杂物和各种其他异常和缺陷），偶尔也可检测到裂纹缺陷、凹痕和起皱。漏磁技术应用相对较为简单，对检测环境的要求不高，具有很高的可信度，而且可兼用于输油和输气管道，所以，这种技术被广泛应用并在不断的发展。 对于很浅、长且窄的金属损失缺陷，MFL信号就难以检测出来。检测精度也受多种因素的影响。在对管道进行检测时，要求管壁达到完全磁性饱和，因此测试精度与管壁厚度有关，厚度越大，精度越低，其使用的壁厚范围通常在12mm 以下。另外，检测器在管道中的运行速度也可影响检测结果的准确性。有关研究机构正在研究其速度控制技术，指在不影响正常输量的前提下提高检测的准确性。 近来，美国哥伦比亚输气公司结合现场经验及有关研究发现并已证实了MFL 数据的采集受管内废杂物的影响，影响有三个：损坏设备、速度偏差、检测器脱离管壁。设备损坏、脱离管壁和速度过高的现象可同时发生，也可互不相干，可对磁通泄露数据和结果分析产生很多影响。这些影响可能导致缺陷几何形状的确定及位臵估算错误，也可能失去探测腐蚀和管道特征的能力。为了确保能获得良好的检测结果，在管道内检测之前，进行清管作业是极为重要的，尤其对于含蜡高的原油管线、所有含铁锈的流体管线、含极细粉尘的干燥气管线等更为关键。
国内外管道泄漏检测技术 ［转帖］国内外管道泄漏检测技术管道泄漏是长输管道平稳运营的重要安全隐患。根据泄漏量的不同，管道泄漏一般分为小漏、中漏、大漏。小漏亦称砂眼，泄漏量低于正常输量的3%，主要是由于管道防腐层被破坏，管壁在土壤电化学腐蚀作用下出现锈点，腐蚀逐渐贯穿整个管壁的现象。中漏的泄漏量在正常输量的3%－10%之间。大漏的泄漏量则大于正常输量的10%。在管道运营中，由于倒错流程、干线阀门误动作等原因可能使干线超压造成管道泄漏。近年来犯罪分子打孔盗油也成为管道泄漏的主要原因之一。据统计，自1998 年以来在中石油管道公司管辖的范围内，累计发生打孔盗油盗气案件将近300 起。及时、迅速发现管道泄漏并准确判定泄漏点成为管线平稳安全运行的当务之急。以下对国内外有代表性的管道泄漏检测方法进行简要介绍。 人工巡线 人工巡线在国外石油公司也广为应用。美国Spectratek 公司开发出一种航空测量与分析装置。该装置可装在直升机上，对管道泄漏进行准确判断。 我国通常是雇佣农民巡线员沿管道来回巡查，虽与发达国家有较大差距，但针对我国国情来说，也是切合实际的。 管道内部检测技术通过对清管器应用磁通、超声、录像、涡流等技术提高了泄漏检测的可靠性和灵敏度。国际管道和近海承包商协会IPLOCA 宣布，迄今为止已开发出30 多种智能清管器。智能清管器应用了大量新近研发出来的电子技术和计算机技术，可依靠计算机对检测结果进行制图。新型清管器在硬件方面装备了传感器、数据贮存和处理设备、电视和照相设备；在软件上配备了专门用于分析用的软件包。此类清管器不仅可用于管道检漏，而且可勘查管壁结蜡状况，记录管内压力和温度，检测管壁金属损失。如磁漏式清管器，通过永久磁铁来磁化管壁达到磁通量饱和密度。清管器在管道中流动时，管壁内外腐蚀、损伤和泄漏等部位会引起异常漏磁场，并且感应到清管器中的传感器。管壁中的任何变化都会引起磁力线产生相应的变化。现在，微处理机和有限元数值计算技术的发展使清管器对信号识别和处理的功能大大增强。但磁漏式清管器的输出信号受管道压力、使用环境的影响较大，传感器的感应线圈仅对某种类型和尺寸的缺陷灵敏。一般来说这种清管器适合于金属孔隙探测。其他智能清管器中，还有超声波检测清管器、内径规清管器和核子源清管器等。 管道外部动态检测技术随着自动化仪表、计算机技术的深入发展，各种动态检测技术也相继出现，如：压力点分析法、特性阻抗检测法、互相关分析法、压力波法、流量差监测法、管道瞬变模型法等等。压力点分析法。压力点分析法可用于气体、液体的多相流管道的检测。当管线处于稳定工况时，流体的压力、速度和密度的分布是不随时间变化的。当泵或压缩机供给的能量发生变化时，上述参数是连续变化的。当管道发生泄漏后，液体将过渡至新的稳态。过渡时间从几分钟到十几分钟不等，由动量和冲量定理确定。压力点分析法检测流体从某一稳态过渡到另一稳态时管道内流体压力、速度和密度的变化情况，从中判断是否包含有泄漏信号。 特性阻抗检测法。由传感器构成的检漏系统可随时检测到管道微量原油的泄漏情况。传感器采用多孔聚四氟乙烯树脂作为绝缘材料。这种材料导电率、绝缘阻抗热稳定性好、不易燃烧、化学稳定性好。当漏油渗入以后，其阻抗降低，从而达到检漏的目的。 互相关分析法。设上、下两站的传感器接收到的信号分别为x(t) 、y(t) 。两个随机信号x(t) 和y(t)有互相关函数Rxy(t)。如果x(t)和y(t)两信号是同频率的周期信号或包含有同频率的周期成分，那么，即使t 趋近于无穷大，互相关函数也不收敛并会出现该频率的周期成分。如果两信号含有频率不等的周期成分，则两者不相关。 压力波法。压力波法是目前国内应用比较普遍的检漏方法。当管线某点发生泄漏时，该点可视为向上、下游传递压力的压力源，同时向上、下游传递一个减压波，即现为上站的出站压力和下站的进

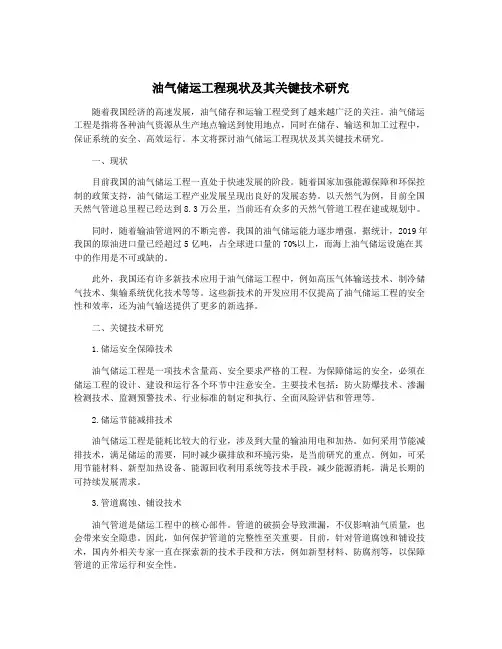

我国油气长输管道技术的现状及发展 油气管道的主要任务是对石油、天然气及其产品进行运输，是国家的重要基础设施，加强对油气管道技术的研究，促进油气管道的持续发展，对于保障经济持续增长、维护人民生活和谐稳定，有着十分重要的意义。 标签：油气长输管道;现状;发展 1.油气管道技术的现状 1.1 原油管道 改革开放以来，我国不断加大对原油管道的建设力度，经过几十年的发展，我国在原油管道技术方面取得了长足进步。目前，在原油管道，已经应用了诸多先进技术，包括SCADA系统、密闭输油技术、低输量加剂技术等，大大提高了原油运输效率，也减少了管道运输过程中的能源消耗。但就现阶段来说，我国在原油管道技术方面与国外发达国家有着明显差距，主要体现在高黏高凝原油管道技术、节能降耗技术、管道运行管理技术等方面[1]。基于此，接下来，必须进一步加强对原油管道技术的研究，有针对性地进行技术攻关，以进一步提高我国的原油管道技术水平，使我国油气管道技术与国际水平接轨。 1.2 天然气管道 目前，我国正在大力研究天然气运输管道技术，主要的研究内容包括：第一，地下储气库的建设。其目的在于确保天然气的安全稳定供给，维持天然气供需稳定，保障天然气调峰平稳;第二，建立长输管道系统。随着全球经济一体化进程的加快，世界范围内的能源贸易逐渐增加，洲际天然气管道、跨国天然气管道的数量越来越多，我国也积极加强了对网络化的输气系统的研究，并大力建设中俄天然气管道、中缅天然气管道、中哈天然气管道以及中巴天然气管道等国际长输天然气管道;第三，大管径、高压力管道。随着长输天然气管道的构建，大管径、高压力管道也得到越来越多的应用[2]。目前，天然气管道的干线，管径已经超过了1000毫米，管道运行压力也越来越高，输气压力高达10兆帕以上，国外的一些天然气管道，最高可达到20兆帕。西气东输工程已经基本建成，该管线全长为4210千米，管径1016毫米，设计压力为10兆帕，设计输送量为每年120×108立方米，该工程的建成，标志着我国天然气管道技术得到了长足发展。 1.3 成品油管道 现阶段，我国的成品油管道技术已经逐渐发展成熟，具有输送品种多、规模大的特征，可以对重质油品、液化石油气、石油化工产品、柴油、汽油、煤油等进行运输。 世界最大的成品油管道是科洛尼尔管道，其可以对118种牌号的成品油进行
