园林竖向设计的原则与任务
其主要涉及的事物有：竖向设计的一般原则以及竖向设计的基本步骤，竖向设计的任务及其目的
园林竖向设计应与园林绿地总体规划同时进行。
在设计中，必须处理好自然地形和园林建筑工程中各单项工程（如园路、工程管线、园桥、构筑物、建筑等）之间的空间关系，做到园林工程经济合理、环境质量舒适良好、风景景观优美动人。
这是园林竖向设计的基本工程目标所在，而不仅仅是安排若干竖向标高数字以及使土方平衡的问题。
一、园林竖向设计的一般原则
竖向设计是直接塑造园林立面形象的重要工作。
其设计质量的好坏，设计所定各项技术经济指标的高低，设计的艺术水平如何，都将对园林建设的全局造成影响。
因此，在设计中除了要反复比较、深入研究、审慎落笔之外，还要遵循以下几方面的设计原则。
1．功能优先，造景并重
进行竖向设计时，首先要考虑使园林地形的起伏高低变化能够适应各种功能设施的需要。
对建筑、场地等的用地，要设计为平地地形；对水体用地，要调整好水底标高、水面标高和岸边标高；对园路用地，
则依山随势，灵活掌握，只控制好最大纵坡、最小排水坡度等关键的地形要素。
在此基础上，同时注重地形的造景作用，尽量使地形变化适合造景需要。
2．利用为主，改造为辅
对原有的自然地形、地势、地貌要深入分析，能够利用的就尽量利用；做到尽量不动或少动原有地形与现状植被，以便更好地体现原有乡土风貌和地方的环境特色。
在结合园林各种设施的功能需要、工程投资和景观要求等多方面综合因素的基础上，采取必要的措施，进行局部的、小范围的地形改造
3．因地制宜，顺应自然
造园应因地制宜，宜平地处不要设计为坡地，不宜种植处也不要设计为林地。
地形设计要顺应自然，自成天趣。
景物的安排、空间的处理、意境的表达都要力求依山就势，高低起伏，前后错落，疏密有致，灵活自由。
就低挖池，就高堆山，使园林地形合乎自然山水规律，达到“虽由人作，宛自天开”的境界。
同时，也要使园林建筑与自然地形紧密结合，浑然一体，仿佛天然生就，难寻人为痕迹。
4．就地取材，就近施工
园林地形改造工程在现有的技术条件下，是造园经费开支比较大的项目，如能够在这方面节约经费，其经济上的意义就比较大。
就地取材无疑是最为经济的做法。
自然植被的直接利用、建筑用石材、河砂等的就地取用，都能够节省大量的经费开支。
因此，地形设计中，要优先考虑使用自有的天然材料和本地生产的材料。
5．填挖结合，土方平衡
地形竖向设计必须与园林总体规划及主要建设项目的设计同步进衬。
不论在规划中还是在竖向设计中，都要考虑使地形改造中的挖方工程量和填方工程量基本相等，也就是要使土方平衡。
当挖方量大于填方量较多时，也要坚持就地平衡，在园林内部堆填处理。
当挖方量小于应有的填方量时，也还是要坚持就近取土，就近填方。
二、园林竖向设计的任务
竖向设计的目的是改造和利用地形，使确定的设计标高和设计地面能够满足园林道路场地、建筑及其它建设工程对地形的合理要求，保证地面水能够有组织地排除，并力争使土石方量最小。
园林竖向设计的基本任务主要有下列几个方面。
1. 根据有关规范要求，确定园林中道路、场地的标高和坡度，使之与场地内外的建筑物、构筑物的有关标高相适应，使场地标高与道路连接处的标高相适应。
2. 确定原有地形的各处坡地、平地标高和坡度是否继续适用，如不能满足规划的功能要求，则确定相应的地面设计标高和场地的整平标高。
3．应用设计等高线法、纵横断面设计法等，对园林内的湖区、土山区、草坪区等进行改造地形的竖向设计，使这些区域的地形能够适应各自造景和功能的需要。
4. 拟定园林各处场地的排水组织方式，确立全园的排水系统，保证排水通畅，保证地面不积水，不受山洪冲刷。
5．计算土石方工程量，并进行设计标高的调整，使挖方量和填方量接近平衡；并做好挖、填土方量的调配安装，尽量使土石方工程总量达到最小。
6. 根据排水和护坡的实际需要，合理配置必要的排水构筑物如截水沟、排洪沟、排水渠和工程构筑物如挡土墙、护坡等，建立完整的排水管渠系统和土地保护系统。
园林中不同功能的设施用地，在进行竖向布置时的侧重点是有所不同的。
如游乐场用地主要应满足多种游乐机械顺利安装和安全运转的需要，园景广场的竖向设计则主要应考虑场地整平和通畅排水的需要等等，都要在设计中分别对待。

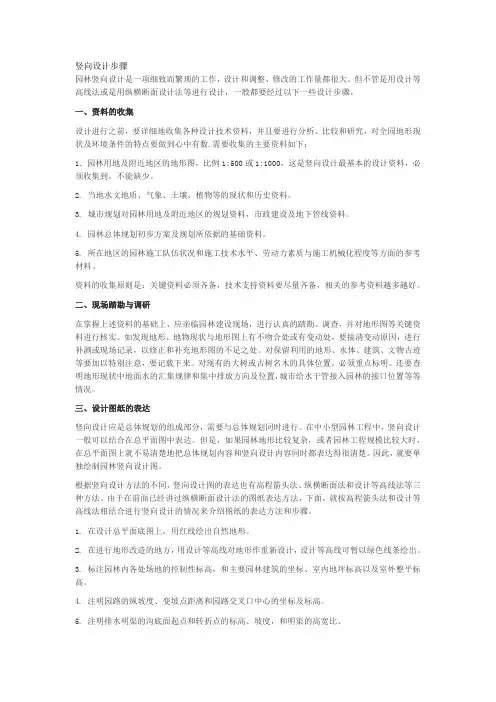

园林竖向设计的步骤园林竖向设计是一项细致而繁琐的工作，设计和调整、修改的工作量都很大。
但不管是用设计等高线法或是用纵横断面设计法等进行设计，一般都要经过以下一些设计步骤。
一、资料的收集
设计进行之前，要详细地收集各种设计技术资料，并且要进行分析、比较和研究，对全园地形现状及环境条件的特点要做到心中有数。
需要收集的主要资料如下：
1．园林用地及附近地区的地形图，比例1:500或1:1000，这是竖向设计最基本的设计资料，必须收集到，不能缺少。
2. 当地水文地质、气象、土壤、植物等的现状和历史资料。
3. 城市规划对园林用地及附近地区的规划资料，市政建设及地下管线资料。
4. 园林总体规划初步方案及规划所依据的基础资料。
5. 所在地区的园林施工队伍状况和施工技术水平、劳动力素质与施工机械化程度等方面的参考材料。
资料的收集原则是：关键资料必须齐备，技术支持资料要尽量齐备，相关的参考资料越多越好。
二、现场踏勘与调研
在掌握上述资料的基础上，应亲临园林建设现场，进行认真的踏勘、调查，并对地形图等关键资料进行核实。
如发现地形、地物现状与地形图上有不吻合处或有变动处，要搞清变动原因，进行补测或现场记录，以修正和补充地形图的不足之处。
对保留利用的地形、水体、建筑、文物古迹等要加以特别注意，要记载下来。
对现有的大树或古树名木的具体位置，必须重点标明。
还要查明地形现状中地面水的汇集规律和集中排放方向及位置，城市给水干管接入园林的接口位置等等情况。
三、设计图纸的表达
竖向设计应是总体规划的组成部分，需要与总体规划同时进行。
在中小型园林工程中，竖向设计一般可以结合在总平面图中表达。
但是，如果园林地形比较复杂，或者园林工程规模比较大时，在总平面图上就不易清楚地把总体规划内容和竖向设计内容同时都表达得很清楚。
因此，就要单独绘制园林竖向设计图。
根据竖向设计方法的不同，竖向设计图的表达也有高程箭头法、纵横断面法和设计等高线法等三种方法。
由于在前面已经讲过纵横断面设计法的图纸表达方法，下面，就按高程箭头法和设计等高线法相结合进行竖向设计的情况来介绍图纸的表达方法和步骤。
1. 在设计总平面底图上，用红线绘出自然地形。
2. 在进行地形改造的地方，用设计等高线对地形作重新设计，设计等高线可暂以绿色线条绘出。
3. 标注园林内各处场地的控制性标高，和主要园林建筑的坐标、室内地坪标高以及室外整平标高。
4. 注明园路的纵坡度、变坡点距离和园路交叉口中心的坐标及标高。
5. 注明排水明渠的沟底面起点和转折点的标高、坡度，和明渠的高宽比。
6. 进行土方工程量计算，根据算出的挖方量和填方量进行平衡；如不能平衡，则调整部分地方的标高，使土方量基本达到平衡。
7. 用排水箭头，标出地面排水方向。
8. 将以上设计结果汇总，用另纸绘出竖向设计图。
绘制竖向设计图的要求如下：
（1）图纸平面比例：采用1:200～1:1000，常用1:500。
（2）等高距：设计等高线的等高距应与地形图相同。
如果图纸经过放大，则应按放大后的图纸比例，选用合适的等高距（可按表1-1选用）。
一般可用的等高距在0. 25～1.0m之间。
（3）图纸内容：用国家颁发的《总图制图标准》（GBJ 103-87）所规定的图例，表明园林各项工程平面位置的详细标高，如建筑物、绿化、园路、广场、沟渠的控制标高等；并要表示坡面排水走向。
作土方施工用的图纸，则要注明进行土方施工各点的原地形标高与设计标高，
表明填方区和挖方区，编制出土方调配表。
9. 在有明显特征的地方，如园路、广场、堆山、挖湖等土方施工项目所在地，绘出设计剖面图或施工断面图，直接反映标高变化和设计意图，以方便施工。
10. 编制出正式的土方量估算表和土方工程预算表。
11. 将图、表不能表达出的设计要求、设计目的及施工注意事项等需要说明的内容，编写成竖向设计说明书，以供施工参考。
在园林地形的竖向设计中，如何减少土方的工程量，节约投资和缩短工期，这对整个园林工程具有很重要的意义。
因此，对土方施工工程量应该进行必要的计算，同时还须提高工作的效率，保证工程质量。
