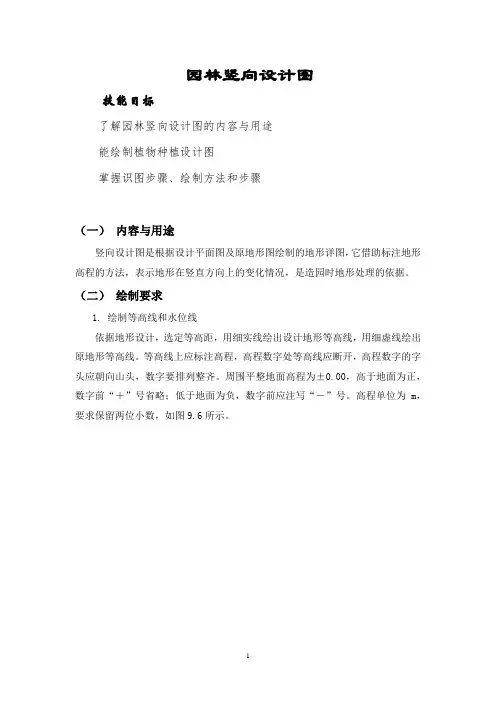

园林竖向设计图技能目标了解园林竖向设计图的内容与用途能绘制植物种植设计图掌握识图步骤、绘制方法和步骤（一）内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注地形高程的方法，表示地形在竖直方向上的变化情况，是造园时地形处理的依据。
（二）绘制要求1. 绘制等高线和水位线依据地形设计，选定等高距，用细实线绘出设计地形等高线，用细虚线绘出原地形等高线。
等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头，数字要排列整齐。
周围平整地面高程为±0.00，高于地面为正，数字前“＋”号省略；低于地面为负，数字前应注写“－”号。
高程单位为m，要求保留两位小数，如图9.6所示。
图9.6 某游园竖向设计图对于水体，用粗实线表示水体边界线（即驳岸线）。
当湖底为缓坡时，用细实线绘出湖底等高线，同时均需标注高程，并在标注高程数字处将等高线断开。
当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和45°线表示湖底。
2. 标注建筑、山石、道路高程将总平面图中的建筑、山石、道路、广场等位置按外形水平投影轮廓绘制到竖向设计图中，其中建筑用中粗线，山石用粗实线，广场、道路用细实线，建筑应标注室内地坪标高，以箭头指向所在位置。
山石用标高符号标注最高部位的的标高。
道路高程一般标注在交汇、转向、变坡处，标注位置以圆点表示，圆点上方标注高程数字。
3. 标注排水方向根据坡度，用单边箭头标注雨水排除方向，如图9.6所示。
4. 绘制方格网为了便于施工放线，竖向设计图中应设置方格网。
设置时尽可能使方格某一边落在某一固定建筑设施边线上（目的是便于将方格网测设到施工现场），每一网格边长可为5m、10m、20m等,按需而定，其比例与图中一致。
方格网应按顺序编号，规定：横向从左向右，用阿拉伯数字编号；纵向自上而下，用拉丁字母编号，并按测量基准点的坐标，标注出纵横第一网格坐标。
5. 绘制比例、指北针：注写标题栏、技术要求等6. 局部断面图必要时，可绘制出某一剖面的断面图，以便直观地表达该剖面上竖向变化情况，如图9.6中断面图所示。

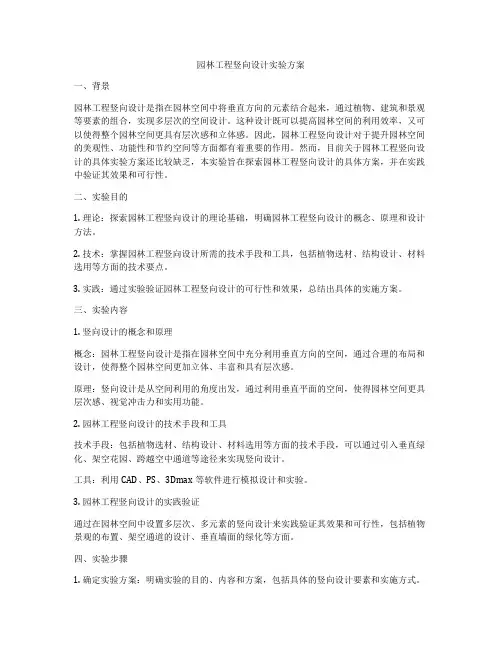

园林工程竖向设计实验方案一、背景园林工程竖向设计是指在园林空间中将垂直方向的元素结合起来，通过植物、建筑和景观等要素的组合，实现多层次的空间设计。
这种设计既可以提高园林空间的利用效率，又可以使得整个园林空间更具有层次感和立体感。
因此，园林工程竖向设计对于提升园林空间的美观性、功能性和节约空间等方面都有着重要的作用。
然而，目前关于园林工程竖向设计的具体实验方案还比较缺乏，本实验旨在探索园林工程竖向设计的具体方案，并在实践中验证其效果和可行性。
二、实验目的1. 理论：探索园林工程竖向设计的理论基础，明确园林工程竖向设计的概念、原理和设计方法。
2. 技术：掌握园林工程竖向设计所需的技术手段和工具，包括植物选材、结构设计、材料选用等方面的技术要点。
3. 实践：通过实验验证园林工程竖向设计的可行性和效果，总结出具体的实施方案。
三、实验内容1. 竖向设计的概念和原理概念：园林工程竖向设计是指在园林空间中充分利用垂直方向的空间，通过合理的布局和设计，使得整个园林空间更加立体、丰富和具有层次感。
原理：竖向设计是从空间利用的角度出发，通过利用垂直平面的空间，使得园林空间更具层次感、视觉冲击力和实用功能。
2. 园林工程竖向设计的技术手段和工具技术手段：包括植物选材、结构设计、材料选用等方面的技术手段，可以通过引入垂直绿化、架空花园、跨越空中通道等途径来实现竖向设计。
工具：利用CAD、PS、3Dmax等软件进行模拟设计和实验。
3. 园林工程竖向设计的实践验证通过在园林空间中设置多层次、多元素的竖向设计来实践验证其效果和可行性，包括植物景观的布置、架空通道的设计、垂直墙面的绿化等方面。
四、实验步骤1. 确定实验方案：明确实验的目的、内容和方案，包括具体的竖向设计要素和实施方式。
2. 数据采集与分析：收集园林工程竖向设计的相关数据，包括植物材料的选择、结构方案的设计、材料的选用等方面的数据，并进行分析和比较。
3. 模拟设计：利用CAD、PS、3Dmax等软件进行竖向设计的模拟，并通过实验验证不同设计方案的效果。
