土方工程(一)—竖向设计的内容和方法

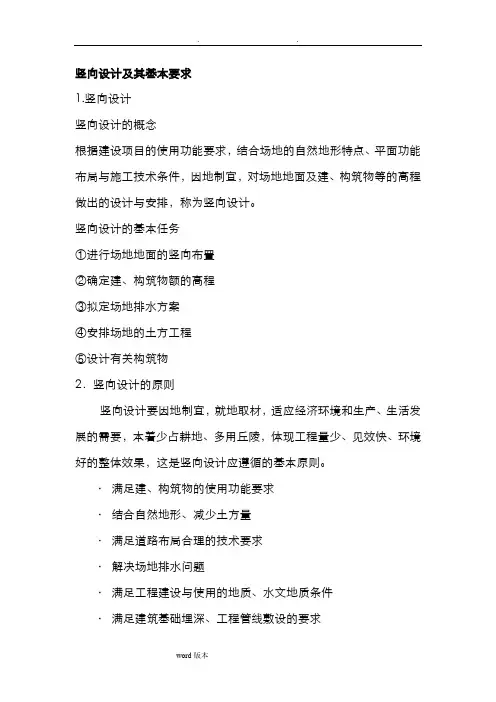

竖向设计及其基本要求1.竖向设计竖向设计的概念根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。

竖向设计的基本任务①进行场地地面的竖向布置②确定建、构筑物额的高程③拟定场地排水方案④安排场地的土方工程⑤设计有关构筑物2．竖向设计的原则竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。

· 满足建、构筑物的使用功能要求· 结合自然地形、减少土方量· 满足道路布局合理的技术要求· 解决场地排水问题· 满足工程建设与使用的地质、水文地质条件· 满足建筑基础埋深、工程管线敷设的要求竖向设计的现状资料竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。

· 地形图——1：500或1：1000·建设场地的地质条件资料· 场地平面布局· 场地道路布置· 场地排水与防洪方案· 地下管线的情况· 填土土源与弃土地点4．竖向设计的设计生读、成果要求· 初步设计阶段（1）设计说明书（2）竖向布置图（3）有关技术经济指标（4）内部作业的图纸和资料· 施工图设计阶段（1）设计说明（2）竖向布置图（3）土方图（4）有关技术经济指标地面的竖向布置形式1.地面的竖向布置形式· 平坡式平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。

· 台阶式台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。

· 混合式混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。

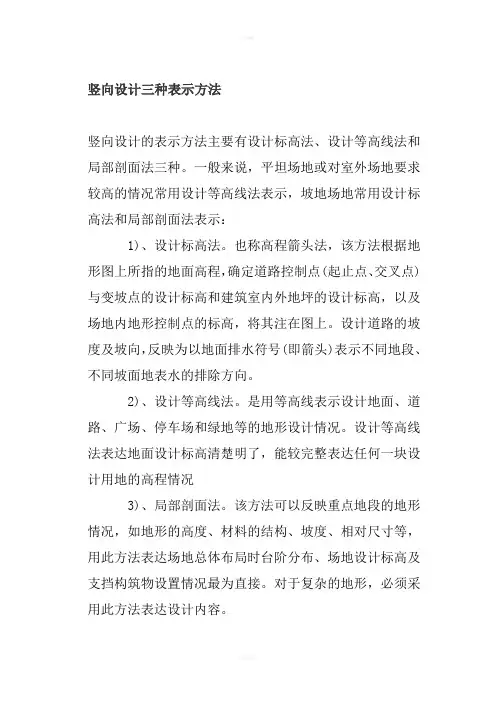

竖向设计三种表示方法竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。

一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示：1)、设计标高法。

也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。

设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。

2)、设计等高线法。

是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。

设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况3)、局部剖面法。

该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。

对于复杂的地形，必须采用此方法表达设计内容。

竖向布置的基本任务有五点：①选择场地竖向布置方式，合理确定标高，尽量减少土石方量并满足生产和交通运输要求。

②拟定场内排水方式，保证地面雨水顺利排除。

③确定建筑物、构筑物、露天堆场的地坪标高，以及铁路、道路、排水标高，内外能互相衔接。

④计算土石方工程量和确定土方平整方案，选定弃土或取土的场地。

并使场⑤合理确定场内由于挖填方而必须建造的工程构筑物(护坡、挡土墙)及排水构筑物(散水坡、排水沟)。

竖向设计作图步骤道路是场地设计的骨架，首先进行场地主要道路定线。

场地四邻规划现状或控制的高程是确定场地竖向设计高程的坡向主要因素。

场地道路出入口衔接场地外市政道路的高程，是场地内道路与整个其场地竖向控制高程设计的条件、依据和控制高程。

竖向设计高程步骤：一般先作道路，后作场地。

根据设计规范道路和排雨水坡度的规定，按照场地坡向道路与节省土石方要求，考虑建筑室外场地处于较高地形为前提。

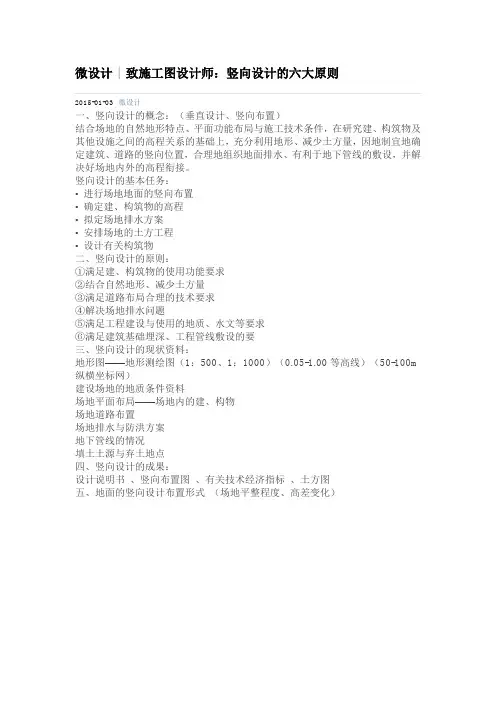

2015-01-03微设计一、竖向设计的概念：（垂直设计、竖向布置）结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。

竖向设计的基本任务：• 进行场地地面的竖向布置• 确定建、构筑物的高程• 拟定场地排水方案• 安排场地的土方工程• 设计有关构筑物二、竖向设计的原则：①满足建、构筑物的使用功能要求②结合自然地形、减少土方量③满足道路布局合理的技术要求④解决场地排水问题⑤满足工程建设与使用的地质、水文等要求⑥满足建筑基础埋深、工程管线敷设的要三、竖向设计的现状资料：地形图——地形测绘图（1：500、1：1000）（0.05-1.00等高线）（50-100m 纵横坐标网）建设场地的地质条件资料场地平面布局——场地内的建、构物场地道路布置场地排水与防洪方案地下管线的情况填土土源与弃土地点四、竖向设计的成果：设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式：台阶式：六、地面的竖向设计布置形式的相关内容：自然地面坡度划分：平坡、缓坡、中坡、陡坡、急坡1、台阶式1）台阶式布置：台阶的尺寸：需要宽度、容许宽度容许的宽度：B=（175~180）× H填/ i地-i整一般整平坡度应在0.5%——2%2）台阶的高度：相邻台阶之间的高差称为台阶高度。

台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。

台阶高差一般以3.0——4.0m为宜（最高4.0——6.0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。

台阶高度也不宜过低，一般不小于1.0m。

3）相邻台阶的连接方式：边坡处理和挡土墙：4）按降雨量划分台阶高度：5）两个的关系：护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。

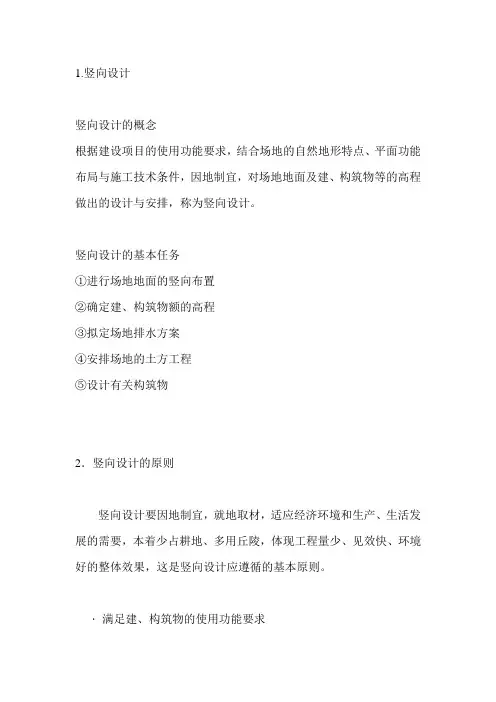

1.竖向设计竖向设计的概念根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。

竖向设计的基本任务①进行场地地面的竖向布置②确定建、构筑物额的高程③拟定场地排水方案④安排场地的土方工程⑤设计有关构筑物2．竖向设计的原则竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。

·满足建、构筑物的使用功能要求·结合自然地形、减少土方量·满足道路布局合理的技术要求·解决场地排水问题·满足工程建设与使用的地质、水文地质条件·满足建筑基础埋深、工程管线敷设的要求竖向设计的现状资料竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。

·地形图——1：500或1：1000·建设场地的地质条件资料·场地平面布局·场地道路布置·场地排水与防洪方案·地下管线的情况·填土土源与弃土地点4．竖向设计的设计生读、成果要求·初步设计阶段（1）设计说明书（2）竖向布置图（3）有关技术经济指标（4）内部作业的图纸和资料·施工图设计阶段（1）设计说明（2）竖向布置图（3）土方图（4）有关技术经济指标地面的竖向布置形式1.地面的竖向布置形式·平坡式平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。

台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。

·混合式混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。
