数学2 用MATLAB绘制二维 三维图形(lq)

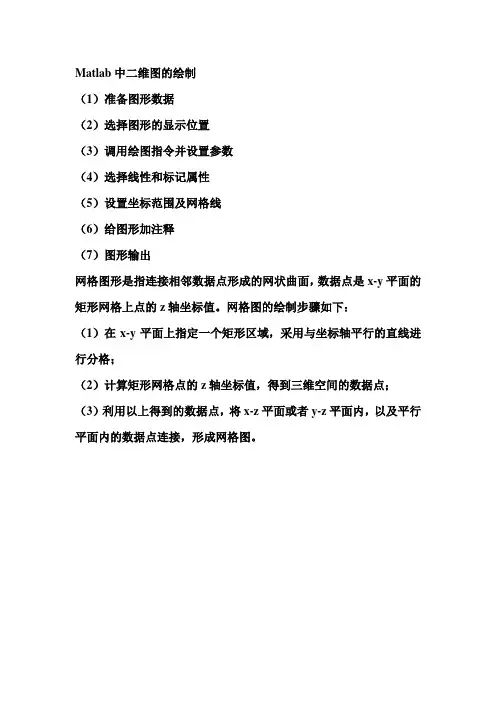

Matlab中二维图的绘制
（1）准备图形数据
（2）选择图形的显示位置
（3）调用绘图指令并设置参数
（4）选择线性和标记属性
（5）设置坐标范围及网格线
（6）给图形加注释
（7）图形输出
网格图形是指连接相邻数据点形成的网状曲面，数据点是x-y平面的矩形网格上点的z轴坐标值。

网格图的绘制步骤如下：
（1）在x-y平面上指定一个矩形区域，采用与坐标轴平行的直线进行分格；
（2）计算矩形网格点的z轴坐标值，得到三维空间的数据点；（3）利用以上得到的数据点，将x-z平面或者y-z平面内，以及平行平面内的数据点连接，形成网格图。

使用matlab绘制三维图形的方法要使用MATLAB绘制三维图形，首先需要了解MATLAB中的三维绘图函数和绘图选项。

下面将介绍一些常用的绘制三维图形的方法。

1.绘制基本的三维图形要绘制基本的三维图形，可以使用以下函数：- plot3(函数：用于在三维坐标系中绘制线条。

- scatter3(函数：用于在三维坐标系中绘制散点图。

- surf(函数：用于绘制三维曲面图。

- mesh(函数：用于绘制三维网格图。

- bar3(函数：用于绘制三维条形图。

- contour3(函数：用于绘制三维等高线图。

例如，下面的代码演示了如何使用plot3(函数绘制一个三维线条图：```x = linspace(0, 2*pi, 100);y = sin(x);z = cos(x);plot3(x, y, z, 'LineWidth', 2);xlabel('X');ylabel('Y');zlabel('Z');title('3D Line Plot');```2.添加颜色和纹理在绘制三维图形时，可以使用颜色和纹理来增加图形的信息。

MATLAB 提供了一系列函数来处理颜色和纹理，如：- colormap(函数：用于设置颜色映射。

- caxis(函数：用于设置坐标轴范围。

- shading(函数：用于设置颜色插值方法。

- texturemap(函数：用于设置纹理映射方法。

例如，下面的代码展示了如何使用纹理映射来绘制一个球体：```[X, Y, Z] = sphere(50);C = colormap('jet');surface(X, Y, Z, 'FaceColor', 'texturemap', 'CData', C);axis equal;```3.绘制多个数据集要在同一张图中绘制多个数据集，可以使用hold on和hold off命令。

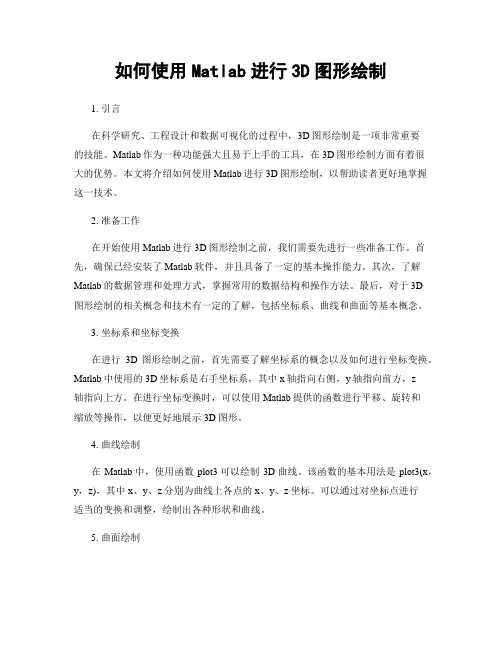

如何使用Matlab进行3D图形绘制1. 引言在科学研究、工程设计和数据可视化的过程中，3D图形绘制是一项非常重要的技能。

Matlab作为一种功能强大且易于上手的工具，在3D图形绘制方面有着很大的优势。

本文将介绍如何使用Matlab进行3D图形绘制，以帮助读者更好地掌握这一技术。

2. 准备工作在开始使用Matlab进行3D图形绘制之前，我们需要先进行一些准备工作。

首先，确保已经安装了Matlab软件，并且具备了一定的基本操作能力。

其次，了解Matlab的数据管理和处理方式，掌握常用的数据结构和操作方法。

最后，对于3D图形绘制的相关概念和技术有一定的了解，包括坐标系、曲线和曲面等基本概念。

3. 坐标系和坐标变换在进行3D图形绘制之前，首先需要了解坐标系的概念以及如何进行坐标变换。

Matlab中使用的3D坐标系是右手坐标系，其中x轴指向右侧，y轴指向前方，z轴指向上方。

在进行坐标变换时，可以使用Matlab提供的函数进行平移、旋转和缩放等操作，以便更好地展示3D图形。

4. 曲线绘制在Matlab中，使用函数plot3可以绘制3D曲线。

该函数的基本用法是plot3(x，y，z)，其中x、y、z分别为曲线上各点的x、y、z坐标。

可以通过对坐标点进行适当的变换和调整，绘制出各种形状和曲线。

5. 曲面绘制除了曲线，我们还可以使用Matlab绘制3D曲面。

Matlab提供了函数surf和mesh来实现曲面绘制。

函数surf绘制带有颜色的曲面，而函数mesh绘制网格型的曲面。

这两个函数的基本用法都是类似的，可以通过传入坐标点数据和数据值来绘制出曲面图像。

6. 其他3D图形效果除了曲线和曲面，我们还可以通过Matlab实现其他各种各样的3D图形效果。

例如，绘制3D散点图可以使用函数scatter3，绘制3D柱状图可以使用函数bar3，绘制3D等高线图可以使用函数contour3等。

这些函数都有类似的参数传递方式，通过调整函数参数可以实现各种个性化的效果。

如何在Matlab中进行二维和三维绘图在科学研究和工程领域，数据可视化是一项十分重要的任务，而Matlab作为一种功能强大的数值计算和数据分析软件，自然也提供了丰富的绘图功能。

本文将介绍如何在Matlab中进行二维和三维绘图，并探讨一些常见的绘图技巧和应用。

一、二维绘图Matlab中的二维绘图是最常见和基础的绘图任务之一。

在绘制二维图形时，我们通常会用到plot函数。

这个函数可以接受单个向量作为输入，将这个向量的值作为y轴上的数据点，自动生成与该向量长度相同的x轴坐标。

例如，我们可以用以下代码绘制一个简单的二维折线图：```x = 0:0.1:2*pi;y = sin(x);plot(x, y);```上述代码中，x参量取从0到2π的均匀间隔的值，而y则是根据x计算得到的sin函数值。

plot函数会自动根据输入绘制折线图，并添加相应的轴标签和图例。

在实际应用中，我们经常需要绘制多条曲线在同一个坐标系中进行对比分析。

可以通过在plot函数中传入多个x和y向量实现这一功能。

例如，我们可以通过以下代码绘制一个简单的双曲线图：```x = 0:0.1:2*pi;y1 = sin(x);y2 = cos(x);plot(x, y1, x, y2);```这样，就会在同一个坐标系中同时绘制sin曲线和cos曲线。

除了折线图，Matlab还支持其他常见的二维绘图类型，如散点图、柱状图和面积图等。

这些绘图类型可以通过不同的函数实现，例如scatter、bar和area等。

这里不再一一赘述，读者可以通过Matlab的帮助文档或官方网站了解更多的用法和示例。

二、三维绘图除了二维绘图，Matlab也提供了丰富的三维绘图功能，用于可视化更为复杂的数据和模型。

在绘制三维图形时，我们通常会用到surf函数。

这个函数可以接受两个二维矩阵作为输入，将这两个矩阵的值分别作为x、y轴上的坐标，而将第三个二维矩阵的值作为z轴上的数据点。

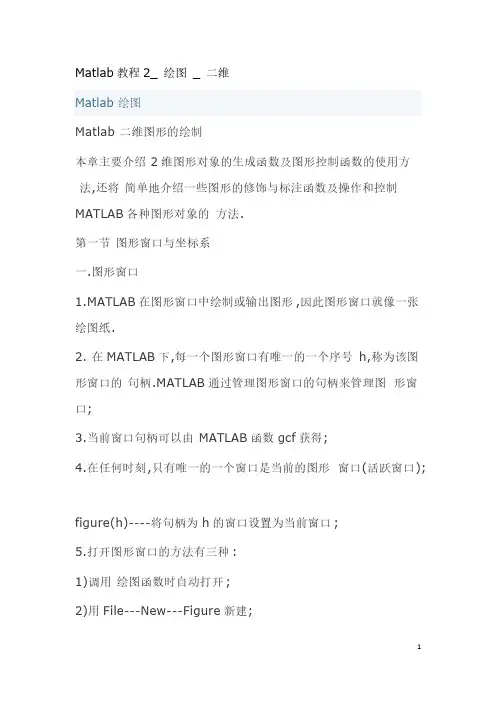

Matla‎b教程2_‎绘图_ 二维0Matla‎b绘图Matla‎b二维图形的‎绘制本章主要介‎绍2维图形‎对象的生成‎函数及图形‎控制函数的‎使用方法,还将简单地介绍‎一些图形的‎修饰与标注‎函数及操作‎和控制MA‎T LAB各‎种图形对象‎的方法.第一节图形窗口与‎坐标系一.图形窗口1.MATLA‎B在图形窗‎口中绘制或‎输出图形,因此图形窗‎口就像一张‎绘图纸.2. 在MATL‎A B下,每一个图形‎窗口有唯一‎的一个序号‎h,称为该图形‎窗口的句柄.MATLA‎B通过管理‎图形窗口的‎句柄来管理‎图形窗口;3.当前窗口句‎柄可以由M‎A TLAB‎函数gcf‎获得;4.在任何时刻‎,只有唯一的‎一个窗口是‎当前的图形‎窗口(活跃窗口);figur‎e(h)----将句柄为h‎的窗口设置‎为当前窗口‎;5.打开图形窗‎口的方法有‎三种:1)调用绘图函数时‎自动打开;2)用File‎---New---Figur‎e新建;3)figur‎e命令打开‎,close‎命令关闭.在运行绘图‎程序前若已‎打开图形窗‎口,则绘图函数‎不再打开,而直接利用‎已打开的图形‎窗口;若运行程序‎前已存在多‎个图形窗口,并且没有指‎定哪个窗口为当前窗‎口时,则以最后使‎用过的窗口‎为当前窗口‎输出图形.6.窗口中的图‎形打印:用图形窗口‎的File‎菜单中的Prin‎t项.7.可以在图形‎窗口中设置‎图形对象的‎参数.具体方法是‎在图形窗口‎的Edit‎菜单中选择P‎r oper‎t ies项‎,打开图形对象的参‎数设置窗口‎,可以设置对‎象的属性.二.坐标系1.一个图形必‎须有其定位‎系统,即坐标系;2.在一个图形‎窗口中可以‎有多个坐标‎系,但只有一个‎当前的坐标‎系;3.每个坐标系‎都有唯一的‎标识符,即句柄值;4.当前坐标系‎句柄可以由‎MATLA‎B函数gc‎a获得;5.使某个句柄‎标识的坐标‎系成为当前‎坐标系,可用如下函‎数:axes(h) h为指定坐标系句‎柄值.6.一些有关坐‎标轴的函数‎:1)定义坐标范‎围:一般MAT‎L AB自动‎定义坐标范‎围,如用户认为‎设定的不合适,可用:axis([Xmin, Xmax, Ymin, Ymax]) 来重新设定‎;2) 坐标轴控制‎:MATLA‎B的缺省方‎式是在绘图‎时,将所在的坐‎标系也画出‎来,为隐去坐标‎系,可用axi‎s off;axis on则显示‎坐标轴 (缺省值).3)通常MAT‎L AB的坐‎标系是长方‎形,长宽比例大‎约是 4:3,为了得到一‎个正方形的坐‎标系可用:axis squar‎e4)坐标系横纵‎轴的比例是‎自动设置的‎,比例可能不‎一样,要得到相同‎比例的坐标系,可用:axis equal‎第二节二维图形的‎绘制一. plot函‎数plot 函数是最基‎本的绘图函‎数,其基本的调‎用格式为:1.plot(y)------绘制向量y‎对应于其元‎素序数的二‎维曲线图, 如果y为复‎数向量, 则绘制虚部‎对于实部的‎二维曲线图‎.例:绘制单矢量‎曲线图.y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];plot(y)由于y矢量‎有10个元‎素,x坐标自动‎定义为[1 2 3 4 5 6 7 8 9 10].图形为:2.plot(x,y)------ 绘制由x,y所确定的‎曲线.1)x,y是两组向‎量,且它们的长‎度相等,则plot‎(x,y)可以直观地‎绘出以x为‎横坐标,y为纵坐标‎的图形.如画正弦曲‎线:t=0:0.1:2*pi; y=sin(t);plot(t,y)2)当 plot(x,y)中,x是向量,y是矩阵时‎,则绘制y矩‎阵中各行或‎列对应于向‎量x的曲线‎.如果y阵中‎行的长度与‎x向量的长度相同,则以y的行‎数据作为一‎组绘图数据‎;如果y阵中‎列的长度与‎x向量的长度相同,则以y的列数‎据作为一组‎绘图数据;如果y阵中‎行, 列均与x向‎量的长度相‎同,则以y的每‎列数据作为‎一组绘图数‎据.例:下面的程序‎可同时绘出‎三条曲线.MATLA‎B在绘制多‎条曲线时,会按照一定的‎规律自动变‎化每条曲线‎的的颜色.x=0:pi/50:2*pi;y(1,:)=sin(x);y(2,:)=0.6*sin(x);y(3,:)=0.3*sin(x);plot(x,y)或者还可以‎这样用:x=0:pi/50:2*pi;y=[ sin(x); 0.6*sin(x); 0.3*sin(x)]; plot(x,y)3) 如果x,y是同样大‎小的矩阵,则plot‎(x,y)绘出y中各‎列相应于x‎中各列的图形.例:x(1,:)=0:pi/50:2*pi;x(2,:)=pi/4:pi/50:2*pi+pi/4;x(3,:)=pi/2:pi/50:2*pi+pi/2;y(1,:)=sin(x(1,:));y(2,:)=0.6*sin(x(2,:));y(3,:)=0.3*sin(x(3,:));plot(x,y)x=x'; y=y';plot(x,y)在这个例子‎中,x------ 3x101‎,y------3x101‎,所以第一个‎p lot按‎列画出 101条曲‎线,每条3个点‎;而x'------101x3‎,y'------ 101x3‎,所以第二个‎p lot 按列画出3‎条曲线,每条101‎个点.3. 多组变量绘‎图:plot(x1, y1, 选项1, x2, y2, 选项2, ……)上面的pl‎o t格式中‎,选项是指为‎了区分多条‎画出曲线的‎颜色,线型及标记‎点而设定的曲‎线的属性.MATLA‎B在多组变‎量绘图时,可将曲线以‎不同的颜色‎,不同的线型‎及标记点表‎示出来.这些选项如下‎表所示:各种颜色属‎性选项'r' 红色'm' 粉红'g' 绿色'c' 青色'b' 兰色'w' 白色'y' 黄色'k' 黑色各种线型属‎性选项'-' 实线'--' 虚线':' 点线'-.' 点划线'.' 用点号绘制‎各数据点'^' 用上三角绘‎制各数据点‎'+' 用'+'号绘制各数‎据点'v' 用下三角绘‎制各数据点‎'*' 用'*'号绘制各数‎据点'>' 用右三角绘‎制各数据点‎' .' 用'.'号绘制各数‎据点'<' 用左三角绘‎制各数据点‎'s'或squa‎r用正方形绘‎制各数据点‎'p' 用五角星绘‎制各数据点‎'d'或diam‎o nd用菱‎形绘制各数‎据点'h' 用六角星绘‎制各数据点‎这些选项可‎以连在一起‎用,如:'-.g'表示绘制绿‎色的点划线‎,'g+'表示用绿色的 '+'号绘制曲线‎.注意:1)表示属性的‎符号必须放‎在同一个字‎符串中;2)可同时指定‎2~3个属性;3)与先后顺序‎无关;4)指定的属性‎中,同一种属性‎不能有两个‎以上.例:t=0:0.1:2*pi;y1=sin(t);y2=cos(t);y3=sin(t).*cos(t);plot(t,y1, '-r',t,y2, ':g',t,y3, '*b')该程序还可‎以按下面的‎方式写:t=0:0.1:2*pi;y1=sin(t);y2=cos(t);y3=sin(t).*cos(t);plot(t,y1, '-r')hold onplot(t,y2, ':g')plot(t,y3, '*b')hold off注:在MATL‎A B中,如画图前已‎有打开的图‎形窗口,则再画图系‎统将自动擦掉坐标系中‎已有的图形‎对象,但设置了h‎o ld on后,可以保持坐‎标系中已绘‎出的图形.还可以进一‎步设置包括‎线的宽度(LineW‎i dth),标记点的边‎缘颜色(Marke‎r Edge‎C olor‎),填充颜色 (Marke‎r Face‎C olor‎)及标记点的大‎小(Marke‎r Size‎)等其它绘图‎属性.例:设置绘图线‎的线型,颜色,宽度,标记点的颜色及‎大小.t=0:pi/20:pi;y=sin(4*t).*sin(t)/2;plot(t,y,'-bs','LineW‎i dth',2,... %设置线的宽‎度为2'Marke‎r Edge‎C olor‎','k',... %设置标记点‎边缘颜色为‎黑色'Marke‎r Face‎C olor‎','y',... %设置标记点‎填充颜色为‎黄色'Marke‎r Size‎',10) %设置标记点‎的尺寸为1‎04. 双Y轴绘图‎:ploty‎y()函数.其调用格式‎为:ploty‎y(x1,y1,x2,y2)绘制由x1‎,y1和x2‎,y2确定的‎两组曲线,其中x1, y1的坐标‎轴在图形窗‎口的左侧,x2,y2的坐标‎轴在图形窗口的‎右侧.Ploty‎y(x1,y1,x2,y2, 'funct‎i on1','funct‎i on2')功能同上,funct‎i on是指‎那些绘图函数，如plot‎,semil‎o gx, loglo‎g等.例如:在一个图形‎窗口中绘制‎双Y轴曲线‎.x=0:0.3:12;y=exp(-0.3*x).*sin(x)+0.5;ploty‎y(x,y,x,y,'plot','stem')stem: 绘制ste‎m形式的曲‎线(上端带圈的‎竖线).绘图结果:两条图线自‎动用不同的‎颜色区分,两个坐标的‎颜色与图线‎的颜色相对应,左边的Y轴‎坐标对应的‎是plot‎形式的曲线‎,右边的Y坐‎标对应的是stem‎形式的曲线‎.二.对数坐标图‎绘制函数:在对数坐标‎图的绘制中‎,有三种绘图‎函数:semil‎o gx,semil‎o gy和l‎o glog‎函数.1) semil‎o gx( )绘制以X轴‎为对数坐标‎轴的图. 调用格式为‎:semil‎o gx(x,y,'属性选项') 其中属性选项‎同plot‎函数.该函数只对‎横坐标进行‎对数变换,纵坐标仍为‎线性坐标.2) semil‎o gy( )绘制以Y轴‎为对数坐标‎轴的图. 调用格式为‎:semil‎o gy(x,y,'属性选项')该函数只对纵‎坐标进行对‎数变换,横坐标仍为‎线性坐标. 35 3) loglo‎g( )绘制X,Y轴均为对‎数坐标轴的‎图形. 其调用格式‎为:loglo‎g(x,y,'属性选项') 该函数分别‎对横,纵坐标都进‎行对数变换‎.例:x=0:0.1:6*pi;y=cos(x/3)+1/9;subpl‎o t(221), semil‎o gx(x,y);subpl‎o t(222), semil‎o gy(x,y);subpl‎o t(223), loglo‎g(x,y);4) logsp‎a ce( )函数可按对数等‎间距地分布来产生一‎个向量,其调用格式‎为: x=logsp‎a ce(x1,x2,n)这里,x1 表示向量的‎起点;x2表示向‎量的终点;n表示需要‎产生向量点‎的个数(一般可以不‎给出,采用默认值‎50).在控制系统‎分析中一般‎采用这种方法来构成‎频率向量w‎.关于它的应‎用后面还要讲到.三.极坐标图的‎绘制函数:绘极坐标图‎可用pol‎a r( )函数.其调用格式‎如下:polar‎(theta‎, rho,'属性选项')theta‎:角度向量,rho:幅值向量,属性内容与pl‎o t函数基‎本一致.例如:极坐标模型‎为:3145/)/)cos((+ =θρ,],[πθ80∈则绘出极坐‎标图的程序‎为:theta‎=0:0.1:8*pi;p=cos((5*theta‎)/4)+1/3;polar‎(theta‎,p)四. 绘制多个子‎图:subpl‎o t( )函数MATLA‎B允许在一‎个图形窗口‎上绘制多个‎子图(如对于多变‎量系统的输出),允许将窗口‎分成nxm‎个部分.分割图形窗‎口用sub‎p lot函‎数来实现,其调用格式‎为:subpl‎o t(n,m,k) 或subp‎l ot(nmk)n,m分别表示‎将窗口分割‎的行数和列‎数,k表示要画‎图部分的代‎号,表示第几个‎图形,nmk三个‎数可以连写‎,中间不用符号分开.例如:将窗口划分‎成2x2=4个部分,可以这样写‎:subpl‎o t(2,2,1),plot(……)subpl‎o t(2,2,2),……subpl‎o t(2,2,3),……subpl‎o t(2,2,4),……注:subpl‎o t函数没‎有画图功能‎,只是将窗口‎分割.第三节图形的修饰‎与标注MATLA‎B提供了一‎些特殊的函‎数修饰画出‎的图形,这些函数如‎下: 1)坐标轴的标‎题:title‎函数其调用格式‎为:title‎('字符串')字符串可以‎写中文如:title‎('My own plot')2)坐标轴的说‎明:xlabe‎l和yla‎b el函数‎格式:xlabe‎l('字符串') ylabe‎l(' 字符串')如:xlabe‎l('This is my X axis') ylabe‎l('My Y axis')3)图形说明文字:text和‎g text‎函数A.text函‎数:按指定位置‎在坐标系中‎写出说明文‎字.格式为:text(x1, y1, '字符串', '选项')x1,y1为指定‎点的坐标;'字符串'为要标注的‎文字;'选项'决定x1,y1 的坐标单位,如没有选项‎,则x1,y1的坐标‎单位和图中‎一致;如选项为'sc', 则x1,y1表示规‎范化窗口的‎相对坐标,其范围为0‎到1. (1,1)规范化窗口‎(0,0)如:text(1,2, '正弦曲线')B.gtext‎函数:按照鼠标点‎按位置写出‎说明文字.格式为:gtext‎('字符串')当调用这个‎函数时,在图形窗口‎中出现一个‎随鼠标移动‎的大十字交叉线, 移动鼠标将‎十字线的交‎叉点移动到‎适当的位置‎,点击鼠标左‎键,gtext‎参数中的字‎符串就标注‎在该位置上‎.5) 给图形加网‎格:grid函‎数在调用时直‎接写gri‎d即可.上面的函数‎的应用实例‎:例: 在图形中加‎注坐标轴标‎识和标题及‎在图形中的‎任意位置加‎入文本.t=0:pi/100:2*pi;y=sin(t);plot(t,y),grid, axis([0 2*pi -1 1]);xlabe‎l('0 leq itt rm leq pi','FontS‎i ze',12);ylabe‎l('sin(t)','FontS‎i ze',12);title‎('正弦函数图‎形','FontN‎a me',' 隶书' ,'FontS‎i ze',16); text(pi,sin(pi),'←sin(t)=0','FontS‎i ze',12);text(3*pi/4,sin(3*pi/4),'←sin(t)=0.707', 'FontS‎i ze',12); text(5*pi/4,sin(5*pi/4),' sin(t)=-0.707→','FontS‎i ze',12,'Horiz‎o ntal‎A lign‎m ent','right‎')5) 在图形中添‎加图例框:legen‎d函数其调用格式‎为:A.legen‎d('字符串1', '字符串2', ……)以字符串1‎,字符串2……作为图形标‎注的图例.B.legen‎d('字符串1', '字符串2', ……, pos)pos指定‎图例框显示‎的位置.图例框被预‎定了6个显‎示位置:0------ 取最佳位置‎;1------右上角(缺省值);2------左上角;3------左下角;4------右下角;-1------图的右侧.例:在图形中添‎加图例.x=0:pi/10:2*pi;y1=sin(x);y2=0.6*sin(x);y3=0.3*sin(x);plot(x,y1,x,y2,'-o',x,y3,'-*') legen‎d('曲线1','曲线2','曲线3')6) 用鼠标点选‎屏幕上的点‎:ginpu‎t函数格式为: [x, y, butto‎n]=ginpu‎t(n)n为所选择‎点的个数;x,y均为向量‎,x为所选n‎个点的横坐‎标; y为所选n‎个点的纵坐标‎.butto‎n为n维向‎量,是所选n个‎点所对应的‎鼠标键的标‎号: 1----左键; 2----中键; 3----右键. 可用不同的‎鼠标键来选‎点,以区别所选‎的点.此语句可以‎放在绘图语‎句之后,它可在绘出‎的图形上操‎作,选择你所感‎兴趣的点,如峰值点,达到稳态值‎的点等,给出点的坐‎标,可求出系统‎的性能指标.第四节 MATLA‎B下图形对‎象的修改MATLA‎B图形对象‎是指图形系‎统中最基本‎,最底层的单‎元,这些对象包‎括:屏幕(Root),图形窗口(Figur‎e s),坐标轴(Axes),控件(Uicon‎t rol),菜单(Uimen‎u),线(Lines‎),块(Patch‎e s),面(Surfa‎c e),图像 (Image‎s),文本(Text)等等.根据各对象‎的相互关系‎,可以构成如‎下所示的树‎状层次:RootFigur‎e sAxes Uicon‎t rol Uimen‎u Uicon‎t extm‎e nu (对象菜单) Image‎s Line Patch‎Surfa‎c e Text对各种图形‎对象进行修‎改和控制,要使用MA‎T LAB的‎图形对象句‎柄 (Handl‎e).在MATL‎A B中, 每个图形对‎象创立时,就被赋予了‎唯一的标识‎,这个标识就是‎该对象的句‎柄. 句柄的值可‎以是一个数‎,也可以是一‎个矢量.如每个计算‎机的根对象只有一个,它的句柄总‎是0,图形窗口的‎句柄总是正‎整数,它标识了图‎形窗口的序‎号等. 利用句柄可‎以操纵一个‎已经存在的‎图形对象的属性,特别是对指‎定图形对象句柄的操‎作不会影响‎同时存在的‎其它图形对‎象,这一点是非‎常重要的.一.对图形对象‎的修改可以‎用下面函数‎:1)set函数‎:用于设置句‎柄所指的图‎形对象的属‎性.Set函数‎的格式为:set(句柄, 属性名1, 属性值1, 属性名2, 属性值2, ……)例:h=plot(x,y)set(h, 'Color‎', [1,0,0])------将句柄所指‎曲线的颜色‎设为红色.2)get函数‎:获取指定句‎柄的图形对‎象指定属性‎的当前值.格式为:get(句柄, '属性名')如: get(gca, 'Xcolo‎r')------获得X轴的‎当前颜色属‎性值.执行后可返‎回X轴的当‎前颜色属性‎值[0,0,0](黑色).3)如果没有设‎置句柄,则可以使用‎下列函数获‎得:gcf:获得当前图‎形窗口的句柄;gca:获得当前坐‎标轴对象的‎句柄;gco:获得当前对‎象的句柄.如:A. 要对图形窗‎口的底色进‎行修改,可用set‎(gcf, 'Color‎', [1,1,1])------将图形窗口‎底色设为白‎色B. 要把当前X‎轴的颜色改‎为绿色,可用set‎(gca, 'Xcolo‎r', [0,1,0])C. 还可对坐标‎轴的显示刻‎度进行定义‎:t=-pi:pi/20:pi;y=sin(t);plot(t,y)set(gca,'xtick‎',[-pi:pi/2:pi],'xtick‎l abel‎',['-pi','-pi/2','0','pi /2','pi'])本例中用'xtick‎'属性设置x‎轴刻度的位‎置(从-pi~pi,间隔pi/2,共设置 5个点),用'xtick‎l abel‎'来指定刻度‎的值,由于通常习‎惯于用角度‎度量三角函‎数, 因此重新设‎置['-pi','-pi/2','0','pi/2','pi']5个刻度值‎.二.一些常用的‎属性如下:1)Box属性:决定图形坐‎标轴是否为‎方框形式,选项为'on'(有方框), 'off'(无方框);2)'Color‎O rder‎'属性:设置多条曲‎线的颜色顺‎序,默认值为:[1 1 0;1 0 1;0 1 1;1 0 0;0 1 0;0 0 1]黄色粉色天蓝红色绿色兰色颜色向量还‎有:[1 1 1]------白色;[0 0 0]------黑色.3)坐标轴方向‎属性:'Xdir','Ydir','Zdir',其选项为:'norma‎l'------正常'rever‎s e'------反向4) 坐标轴颜色‎和线型属性‎:'Xcolo‎r','Ycolo‎r','Zcolo‎r'------ 轴颜色, 值为颜色向‎量'LineW‎i dth'------ 轴的线宽,值为数字'Xgrid‎','Ygrid‎','Zgrid‎'------坐标轴上是‎否加网格,值为'on'和'off'.5)坐标轴的标‎尺属性:'Xtick‎','Ytick‎','Ztick‎'------ 标度的位置‎,值为向量'Xtick‎l abel‎','Ytick‎l abel‎','Ztick‎l abel‎'------ 轴上标度的‎符号,它的值为与‎标度位置向‎量同样大小(向量个数相‎同)的向量.6)字体设置属‎性:'FontA‎n gle'------ 设置字体角‎度,选项为: 'norma‎l'------ 正常;'itali‎c'------ 斜体;'obliq‎u e'------ 倾斜;'FontN‎a me'------ 字体名称;'FontS‎i ze'------ 字号大小'FontW‎e ight‎'------ 字体的轻重‎,选项为:'light‎', 'norma‎l','bold'Matla‎b绘制三维‎图形三维曲线plot3‎函数与pl‎o t函数用‎法十分相似‎，其调用格式‎为：plot3‎(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)其中每一组‎x,y,z组成一组‎曲线的坐标‎参数，选项的定义‎和plot‎函数相同。

二．三维绘图一．绘制三维曲线的基本函数最基本的三维图形函数为plot3，它将二维绘图函数plot的有关功能扩展到三维空间，可以用来绘制三维曲线。

其调用格式为：plot3（x1，y1，z1，选项1，x2，y2，z2，选项2，…）其中每一组x，y，z组成一组曲线的坐标参数，选项的定义和plot的选项一样。

当x，y，z是同维向量时，则x，y，z对应元素构成一条三维曲线。

当x，y，z是同维矩阵时，则以x，y，z对应列元素绘制三维曲线，曲线条数等于矩阵的列数。

例513 绘制空间曲线该曲线对应的参数方程为t=0:pi/50:2*pi;x=8*cos(t);y=4*sqrt(2)*sin(t);z=-4*sqrt(2)*sin(t);plot3(x,y,z,'p');title('Line in 3-D Space');text(0,0,0,'origin');xlabel('X');ylabel('Y');zlabel('Z');grid;二．三维曲面1．平面网格坐标矩阵的生成当绘制z=f(x,y)所代表的三维曲面图时，先要在xy平面选定一矩形区域，假定矩形区域为D＝[a,b]×[c,d]，然后将[a,b]在x方向分成m份，将[c,d]在y方向分成n份，由各划分点做平行轴的直线，把区域D分成m×n个小矩形。

生成代表每一个小矩形顶点坐标的平面网格坐标矩阵，最后利用有关函数绘图。

产生平面区域内的网格坐标矩阵有两种方法：利用矩阵运算生成。

x=a:dx:b;y=(c:dy:d)’;X=ones(size(y))*x;Y=y*ones(size(x));经过上述语句执行后，矩阵X的每一行都是向量x，行数等于向量y的元素个数，矩阵Y的每一列都是向量y，列数等于向量x的元素个数。

利用meshgrid函数生成；x=a:dx:b;y=c:dy:d;[X,Y]=meshgrid(x,y);语句执行后，所得到的网格坐标矩阵和上法，相同，当x=y时，可以写成meshgrid(x)2．绘制三维曲面的函数Matlab提供了mesh函数和surf函数来绘制三维曲面图。

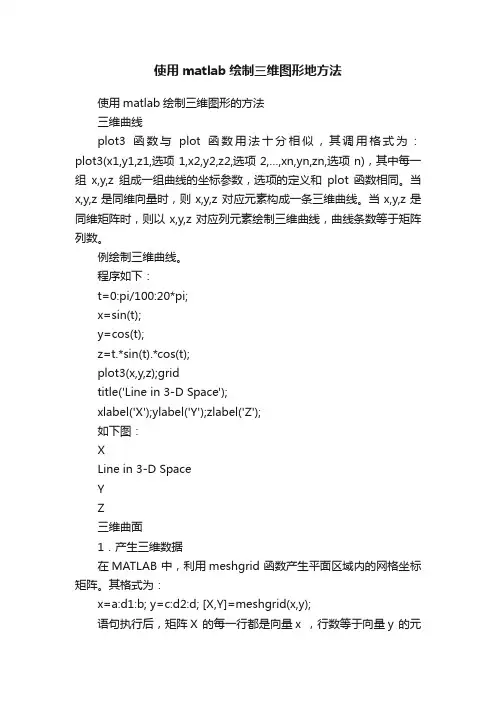

使用matlab绘制三维图形地方法使用matlab绘制三维图形的方法三维曲线plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)，其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot 函数相同。

当x,y,z是同维向量时，则x,y,z 对应元素构成一条三维曲线。

当x,y,z是同维矩阵时，则以x,y,z对应列元素绘制三维曲线，曲线条数等于矩阵列数。

例绘制三维曲线。

程序如下：t=0:pi/100:20*pi;x=sin(t);y=cos(t);z=t.*sin(t).*cos(t);plot3(x,y,z);gridtitle('Line in 3-D Space');xlabel('X');ylabel('Y');zlabel('Z');如下图：XLine in 3-D SpaceYZ三维曲面1．产生三维数据在MATLAB 中，利用meshgrid 函数产生平面区域内的网格坐标矩阵。

其格式为：x=a:d1:b; y=c:d2:d; [X,Y]=meshgrid(x,y);语句执行后，矩阵X 的每一行都是向量x ，行数等于向量y 的元素的个数，矩阵Y 的每一列都是向量y ，列数等于向量x 的元素的个数。

2．绘制三维曲面的函数surf 函数和mesh 函数的调用格式为：mesh(x,y,z,c)：画网格曲面，将数据点在空间中描出,并连成网格。

surf(x,y,z,c)：画完整曲面，将数据点所表示曲面画出。

一般情况下，x,y,z 是维数相同的矩阵。

x,y 是网格坐标矩阵，z 是网格点上的高度矩阵，c 用于指定在不同高度下的颜色范围。

例绘制三维曲面图z=sin(x+sin(y))-x/10。

程序如下：[x,y]=meshgrid(0:0.25:4*pi); %在[0,4pi]×[0,4pi]区域生成网格坐标 z=sin(x+sin(y))-x/10; mesh(x,y,z);axis([0 4*pi 0 4*pi -2.5 1]); 如下图：-2.5-2-1.5-1-0.500.51此外，还有带等高线的三维网格曲面函数meshc 和带底座的三维网格曲面函数meshz。

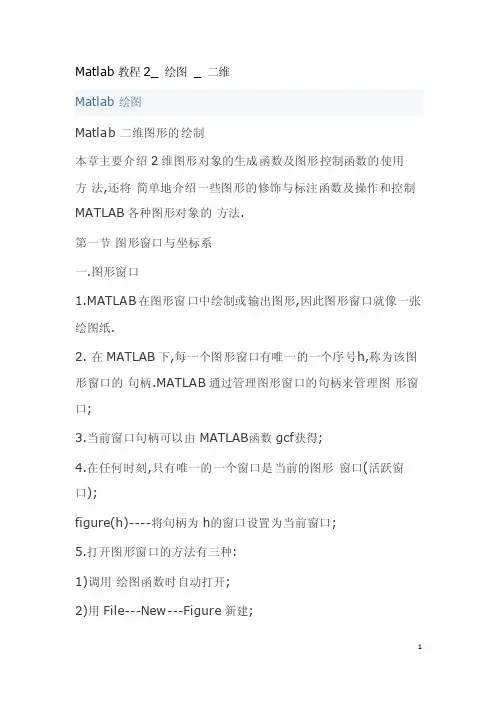

Matlab教程2_ 绘图_ 二维0Matlab绘图Matlab 二维图形的绘制本章主要介绍2维图形对象的生成函数及图形控制函数的使用方法,还将简单地介绍一些图形的修饰与标注函数及操作和控制MATLAB各种图形对象的方法.第一节图形窗口与坐标系一.图形窗口1.MATLAB在图形窗口中绘制或输出图形,因此图形窗口就像一张绘图纸.2. 在MATLAB下,每一个图形窗口有唯一的一个序号h,称为该图形窗口的句柄.MATLAB通过管理图形窗口的句柄来管理图形窗口;3.当前窗口句柄可以由MATLAB函数gcf获得;4.在任何时刻,只有唯一的一个窗口是当前的图形窗口(活跃窗口);figure(h)----将句柄为h的窗口设置为当前窗口;5.打开图形窗口的方法有三种:1)调用绘图函数时自动打开;2)用File---New---Figure新建;3)figure命令打开,close命令关闭.在运行绘图程序前若已打开图形窗口,则绘图函数不再打开,而直接利用已打开的图形窗口;若运行程序前已存在多个图形窗口,并且没有指定哪个窗口为当前窗口时,则以最后使用过的窗口为当前窗口输出图形.6.窗口中的图形打印:用图形窗口的File菜单中的Print项.7.可以在图形窗口中设置图形对象的参数.具体方法是在图形窗口的Edit菜单中选择Properties项,打开图形对象的参数设置窗口,可以设置对象的属性.二.坐标系1.一个图形必须有其定位系统,即坐标系;2.在一个图形窗口中可以有多个坐标系,但只有一个当前的坐标系;3.每个坐标系都有唯一的标识符,即句柄值;4.当前坐标系句柄可以由 MATLAB函数gca获得;5.使某个句柄标识的坐标系成为当前坐标系,可用如下函数:axes(h) h为指定坐标系句柄值.6.一些有关坐标轴的函数:1)定义坐标范围:一般MATLAB自动定义坐标范围,如用户认为设定的不合适,可用:axis([Xmin, Xmax, Ymin, Ymax]) 来重新设定;2) 坐标轴控制:MATLAB的缺省方式是在绘图时,将所在的坐标系也画出来,为隐去坐标系,可用axis off;axis on则显示坐标轴 (缺省值).3)通常MATLAB的坐标系是长方形,长宽比例大约是 4:3,为了得到一个正方形的坐标系可用:axis square4)坐标系横纵轴的比例是自动设置的,比例可能不一样,要得到相同比例的坐标系,可用:axis equal第二节二维图形的绘制一. plot函数plot 函数是最基本的绘图函数,其基本的调用格式为:1.plot(y)------绘制向量y对应于其元素序数的二维曲线图, 如果y为复数向量, 则绘制虚部对于实部的二维曲线图.例:绘制单矢量曲线图.y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];plot(y)由于y矢量有10个元素,x坐标自动定义为[1 2 3 4 5 6 7 8 9 10].图形为:2.plot(x,y)------ 绘制由x,y所确定的曲线.1)x,y是两组向量,且它们的长度相等,则plot(x,y)可以直观地绘出以x为横坐标,y为纵坐标的图形.如画正弦曲线:t=0:0.1:2*pi; y=sin(t);plot(t,y)2)当 plot(x,y)中,x是向量,y是矩阵时,则绘制y矩阵中各行或列对应于向量x的曲线.如果y阵中行的长度与x向量的长度相同,则以y的行数据作为一组绘图数据;如果y阵中列的长度与x向量的长度相同,则以y的列数据作为一组绘图数据;如果y阵中行, 列均与x向量的长度相同,则以y的每列数据作为一组绘图数据.例:下面的程序可同时绘出三条曲线.MATLAB在绘制多条曲线时,会按照一定的规律自动变化每条曲线的的颜色.x=0:pi/50:2*pi;y(1,:)=sin(x);y(2,:)=0.6*sin(x);y(3,:)=0.3*sin(x);plot(x,y)或者还可以这样用:x=0:pi/50:2*pi;y=[ sin(x); 0.6*sin(x); 0.3*sin(x)]; plot(x,y)3) 如果x,y是同样大小的矩阵,则plot(x,y)绘出y中各列相应于x中各列的图形.例:x(1,:)=0:pi/50:2*pi;x(2,:)=pi/4:pi/50:2*pi+pi/4;x(3,:)=pi/2:pi/50:2*pi+pi/2;y(1,:)=sin(x(1,:));y(2,:)=0.6*sin(x(2,:));y(3,:)=0.3*sin(x(3,:));plot(x,y)x=x'; y=y';plot(x,y)在这个例子中,x------ 3x101,y------3x101,所以第一个plot 按列画出 101条曲线,每条3个点;而x'------101x3,y'------ 101x3,所以第二个plot 按列画出3条曲线,每条101个点.3. 多组变量绘图:plot(x1, y1, 选项1, x2, y2, 选项2, ……) 上面的plot格式中,选项是指为了区分多条画出曲线的颜色,线型及标记点而设定的曲线的属性.MATLAB在多组变量绘图时,可将曲线以不同的颜色,不同的线型及标记点表示出来.这些选项如下表所示:各种颜色属性选项'r' 红色'm' 粉红'g' 绿色'c' 青色'b' 兰色'w' 白色'y' 黄色'k' 黑色各种线型属性选项'-' 实线'--' 虚线':' 点线'-.' 点划线'.' 用点号绘制各数据点'^' 用上三角绘制各数据点'+' 用'+'号绘制各数据点'v' 用下三角绘制各数据点'*' 用'*'号绘制各数据点'>' 用右三角绘制各数据点' .' 用'.'号绘制各数据点'<' 用左三角绘制各数据点's'或squar 用正方形绘制各数据点'p' 用五角星绘制各数据点'd'或diamond用菱形绘制各数据点'h' 用六角星绘制各数据点这些选项可以连在一起用,如:'-.g'表示绘制绿色的点划线,'g+'表示用绿色的 '+'号绘制曲线.注意:1)表示属性的符号必须放在同一个字符串中;2)可同时指定2~3个属性;3)与先后顺序无关;4)指定的属性中,同一种属性不能有两个以上.例:t=0:0.1:2*pi;y1=sin(t);y2=cos(t);y3=sin(t).*cos(t);plot(t,y1, '-r',t,y2, ':g',t,y3, '*b')该程序还可以按下面的方式写: t=0:0.1:2*pi;y1=sin(t);y2=cos(t);y3=sin(t).*cos(t);plot(t,y1, '-r')hold onplot(t,y2, ':g')plot(t,y3, '*b')hold off注:在MATLAB中,如画图前已有打开的图形窗口,则再画图系统将自动擦掉坐标系中已有的图形对象,但设置了hold on后,可以保持坐标系中已绘出的图形.还可以进一步设置包括线的宽度(LineWidth),标记点的边缘颜色(MarkerEdgeColor),填充颜色 (MarkerFaceColor)及标记点的大小(MarkerSize) 等其它绘图属性.例:设置绘图线的线型,颜色,宽度,标记点的颜色及大小.t=0:pi/20:pi;y=sin(4*t).*sin(t)/2;plot(t,y,'-bs','LineWidth',2,... %设置线的宽度为2'MarkerEdgeColor','k',... %设置标记点边缘颜色为黑色'MarkerFaceColor','y',... %设置标记点填充颜色为黄色'MarkerSize',10) %设置标记点的尺寸为104. 双Y轴绘图:plotyy()函数.其调用格式为:plotyy(x1,y1,x2,y2)绘制由x1,y1和x2,y2确定的两组曲线,其中x1, y1的坐标轴在图形窗口的左侧,x2,y2的坐标轴在图形窗口的右侧.Plotyy(x1,y1,x2,y2, 'function1','function2')功能同上,function是指那些绘图函数，如plot,semilogx, loglog 等.例如:在一个图形窗口中绘制双Y轴曲线.x=0:0.3:12;y=exp(-0.3*x).*sin(x)+0.5;plotyy(x,y,x,y,'plot','stem')stem: 绘制stem形式的曲线(上端带圈的竖线).绘图结果:两条图线自动用不同的颜色区分,两个坐标的颜色与图线的颜色相对应,左边的Y轴坐标对应的是plot形式的曲线,右边的Y坐标对应的是stem形式的曲线.二.对数坐标图绘制函数:在对数坐标图的绘制中,有三种绘图函数:semilogx,semilogy和loglog函数.1) semilogx( )绘制以X轴为对数坐标轴的图. 调用格式为:semilogx(x,y,'属性选项') 其中属性选项同plot函数.该函数只对横坐标进行对数变换,纵坐标仍为线性坐标.2) semilogy( )绘制以Y轴为对数坐标轴的图. 调用格式为:semilogy(x,y,'属性选项')该函数只对纵坐标进行对数变换,横坐标仍为线性坐标. 353) loglog( )绘制X,Y轴均为对数坐标轴的图形. 其调用格式为:loglog(x,y,'属性选项') 该函数分别对横,纵坐标都进行对数变换.例:x=0:0.1:6*pi;y=cos(x/3)+1/9;subplot(221), semilogx(x,y);subplot(222), semilogy(x,y);subplot(223), loglog(x,y);4) logspace( )函数可按对数等间距地分布来产生一个向量,其调用格式为:x=logspace(x1,x2,n)这里,x1 表示向量的起点;x2表示向量的终点;n表示需要产生向量点的个数(一般可以不给出,采用默认值50).在控制系统分析中一般采用这种方法来构成频率向量w.关于它的应用后面还要讲到.三.极坐标图的绘制函数:绘极坐标图可用polar( )函数.其调用格式如下:polar(theta, rho,'属性选项')theta:角度向量,rho:幅值向量,属性内容与plot函数基本一致.例如:极坐标模型为:3145/)/)cos((+ =θρ, ],[πθ80∈则绘出极坐标图的程序为:theta=0:0.1:8*pi;p=cos((5*theta)/4)+1/3;polar(theta,p)四. 绘制多个子图:subplot( )函数MATLAB允许在一个图形窗口上绘制多个子图(如对于多变量系统的输出),允许将窗口分成nxm个部分.分割图形窗口用subplot函数来实现,其调用格式为:subplot(n,m,k) 或subplot(nmk)n,m分别表示将窗口分割的行数和列数,k表示要画图部分的代号,表示第几个图形,nmk三个数可以连写,中间不用符号分开.例如:将窗口划分成2x2=4个部分,可以这样写:subplot(2,2,1),plot(……)subplot(2,2,2),……subplot(2,2,3),……subplot(2,2,4),……注:subplot函数没有画图功能,只是将窗口分割.第三节图形的修饰与标注MATLAB提供了一些特殊的函数修饰画出的图形,这些函数如下: 1)坐标轴的标题:title函数其调用格式为:title('字符串')字符串可以写中文如:title('My own plot')2)坐标轴的说明:xlabel和ylabel函数格式:xlabel('字符串') ylabel(' 字符串')如:xlabel('This is my X axis') ylabel('My Y axis')3)图形说明文字:text和gtext函数A.text函数:按指定位置在坐标系中写出说明文字.格式为:text(x1, y1, '字符串', '选项')x1,y1为指定点的坐标;'字符串'为要标注的文字;'选项'决定x1,y1 的坐标单位,如没有选项,则x1,y1的坐标单位和图中一致;如选项为'sc', 则x1,y1表示规范化窗口的相对坐标,其范围为0到1. (1,1)规范化窗口 (0,0)如:text(1,2, '正弦曲线')B.gtext函数:按照鼠标点按位置写出说明文字.格式为:gtext('字符串')当调用这个函数时,在图形窗口中出现一个随鼠标移动的大十字交叉线, 移动鼠标将十字线的交叉点移动到适当的位置,点击鼠标左键,gtext参数中的字符串就标注在该位置上.5) 给图形加网格:grid函数在调用时直接写grid即可.上面的函数的应用实例:例: 在图形中加注坐标轴标识和标题及在图形中的任意位置加入文本.t=0:pi/100:2*pi;y=sin(t);plot(t,y),grid, axis([0 2*pi -1 1]);xlabel('0 leq itt rm leq pi','FontSize',12);ylabel('sin(t)','FontSize',12);title('正弦函数图形','FontName',' 隶书' ,'FontSize',16); text(pi,sin(pi),'←sin(t)=0','FontSize',12);text(3*pi/4,sin(3*pi/4),'←sin(t)=0.707', 'FontSize',12); text(5*pi/4,sin(5*pi/4),' sin(t)=-0.707→','FontSize',12,'HorizontalAlignment','right')5) 在图形中添加图例框:legend函数其调用格式为:A.legend('字符串1', '字符串2', ……)以字符串1,字符串2…… 作为图形标注的图例.B.legend('字符串1', '字符串2', ……, pos)pos指定图例框显示的位置.图例框被预定了6个显示位置:0------ 取最佳位置;1------右上角(缺省值);2------左上角;3------左下角;4------右下角;-1------图的右侧.例:在图形中添加图例.x=0:pi/10:2*pi;y1=sin(x);y2=0.6*sin(x);y3=0.3*sin(x);plot(x,y1,x,y2,'-o',x,y3,'-*') legend('曲线1','曲线2','曲线3')6) 用鼠标点选屏幕上的点:ginput函数格式为: [x, y, button]=ginput(n)n为所选择点的个数;x,y均为向量,x为所选n个点的横坐标; y为所选n个点的纵坐标.button为n维向量,是所选n个点所对应的鼠标键的标号: 1----左键; 2----中键; 3----右键. 可用不同的鼠标键来选点,以区别所选的点.此语句可以放在绘图语句之后,它可在绘出的图形上操作,选择你所感兴趣的点,如峰值点,达到稳态值的点等,给出点的坐标,可求出系统的性能指标.第四节 MATLAB下图形对象的修改MATLAB图形对象是指图形系统中最基本,最底层的单元,这些对象包括:屏幕(Root),图形窗口(Figures),坐标轴(Axes),控件(Uicontrol),菜单(Uimenu),线(Lines),块(Patches),面(Surface),图像 (Images),文本(Text)等等.根据各对象的相互关系,可以构成如下所示的树状层次:RootFiguresAxes Uicontrol Uimenu Uicontextmenu (对象菜单) Images Line Patch Surface Text对各种图形对象进行修改和控制,要使用MATLAB的图形对象句柄 (Handle).在MATLAB中, 每个图形对象创立时,就被赋予了唯一的标识,这个标识就是该对象的句柄. 句柄的值可以是一个数,也可以是一个矢量.如每个计算机的根对象只有一个,它的句柄总是0,图形窗口的句柄总是正整数,它标识了图形窗口的序号等.利用句柄可以操纵一个已经存在的图形对象的属性,特别是对指定图形对象句柄的操作不会影响同时存在的其它图形对象,这一点是非常重要的.一.对图形对象的修改可以用下面函数:1)set函数:用于设置句柄所指的图形对象的属性.Set函数的格式为:set(句柄, 属性名1, 属性值1, 属性名2, 属性值2, ……)例:h=plot(x,y)set(h, 'Color', [1,0,0])------将句柄所指曲线的颜色设为红色.2)get函数:获取指定句柄的图形对象指定属性的当前值.格式为:get(句柄, '属性名')如: get(gca, 'Xcolor')------获得X轴的当前颜色属性值.执行后可返回X轴的当前颜色属性值[0,0,0](黑色).3)如果没有设置句柄,则可以使用下列函数获得:gcf:获得当前图形窗口的句柄;gca:获得当前坐标轴对象的句柄;gco:获得当前对象的句柄.如:A. 要对图形窗口的底色进行修改,可用set(gcf, 'Color', [1,1,1])------将图形窗口底色设为白色B. 要把当前X轴的颜色改为绿色,可用set(gca, 'Xcolor', [0,1,0])C. 还可对坐标轴的显示刻度进行定义:t=-pi:pi/20:pi;y=sin(t);plot(t,y)set(gca,'xtick',[-pi:pi/2:pi],'xticklabel',['-pi','-pi/2','0','pi/2','pi'])本例中用'xtick'属性设置x轴刻度的位置(从-pi~pi,间隔pi/2,共设置 5个点),用'xticklabel'来指定刻度的值,由于通常习惯于用角度度量三角函数, 因此重新设置['-pi','-pi/2','0','pi/2','pi']5个刻度值.二.一些常用的属性如下:1)Box属性:决定图形坐标轴是否为方框形式,选项为'on'(有方框), 'off'(无方框);2)'ColorOrder'属性:设置多条曲线的颜色顺序,默认值为:[1 1 0;1 0 1;0 1 1;1 0 0;0 1 0;0 0 1]黄色粉色天蓝红色绿色兰色颜色向量还有:[1 1 1]------白色;[0 0 0]------黑色.3)坐标轴方向属性:'Xdir','Ydir','Zdir',其选项为:'normal'------正常'reverse'------反向4) 坐标轴颜色和线型属性:'Xcolor','Ycolor','Zcolor'------ 轴颜色, 值为颜色向量'LineWidth'------ 轴的线宽,值为数字'Xgrid','Ygrid','Zgrid'------坐标轴上是否加网格,值为'on'和'off'.5)坐标轴的标尺属性:'Xtick','Ytick','Ztick'------ 标度的位置,值为向量'Xticklabel','Yticklabel','Zticklabel'------ 轴上标度的符号,它的值为与标度位置向量同样大小(向量个数相同)的向量.6)字体设置属性:'FontAngle'------ 设置字体角度,选项为:'normal'------ 正常;'italic'------ 斜体;'oblique'------ 倾斜;'FontName'------ 字体名称;'FontSize'------ 字号大小'FontWeight'------ 字体的轻重,选项为:'light', 'normal','bold'Matlab绘制三维图形三维曲线plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot函数相同。

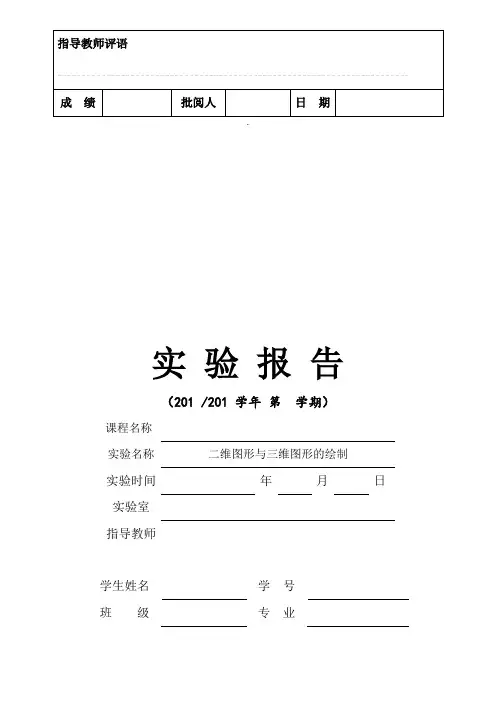

.实验报告（201 /201 学年第学期）课程名称实验名称二维图形与三维图形的绘制实验时间年月日实验室指导教师学生姓名学号班级专业实验报告三、实验内容及原理（包括硬件原理图、算法、逻辑框图，关键代码等，可续页）（一）二维图形的绘制1、绘制二维曲线的基本函数：○1plot函数plot函数的基本调用格式为：plot(x,y);其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。

例，绘制参数方程曲线。

程序如下：含多个输入参数的plot函数调用格式为：p lot(x1,y1,x2,y2,…,xn,yn);含选项的plot函数调用格式为：plot(x1,y1,选项1,x2,y2,选项2,…,xn,yn,选项n);例，用不同线型和颜色在同一坐标内绘制曲线y=2e-0.5x sin(2πx)及其包络线。

程序如下：○2双纵坐标函数plotyyplotyy函数是MATLAB 5.X新增的函数。

它能把函数值具有不同量纲、不同数量级的两个函数绘制在同一坐标中。

调用格式为：plotyy(x1,y1,x2,y2);其中x1-y1对应一条直线，x2-y2对应另一条曲线。

横坐标的标度相同，纵坐标有两个，左纵坐标用于x1-y1数据对，右纵坐标用于x2-y2数据对。

2、绘制二维图形的其他函数在线性直角坐标系中，其他形式的图形有条形图、阶梯图、杆图和填充图等，所采用的函数分别是：bar(x,y,选项);stairs(x,y,选项);stem(x,y,选项);fill(x1,y1,选项1,x2,y2,选项2,…);例，分别以条形图、填充图、阶梯图和杆图形式绘制曲线y=2e-0.5x。

程序如下：（二）三维图形的绘制1、绘制三维曲线的基本函数plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n); 例，绘制空间曲线。

程序如下：2、绘制三维曲面的函数surf函数和mesh函数的调用格式为：surf(x,y,z,e);mesh(x,y,z,e);例，绘制两个直径相等的圆管的相交图形。

Matlab中的3D图形绘制方法Matlab是一种常用于科学计算和数据可视化的高级编程语言和开发环境。

它的强大功能使得它成为工程师、科学家和研究人员的首选工具之一。

其中一个引人注目的特点是它对3D图形的支持。

在本文中，我们将探讨Matlab中的一些3D图形绘制方法。

Matlab提供了多种绘制3D图形的函数和工具。

最基本的方法是使用“plot3”函数绘制三维数据。

这个函数接受x、y和z三个参数，分别表示三维坐标系上的数据点。

通过给定一系列的数据点，我们可以在三维空间中绘制出线条或散点图。

这种方法适用于简单的数据展示和初步的分析。

除了基本的线条和散点图，Matlab还提供了一些更高级的3D图形绘制函数，如“surface”和“mesh”。

这些函数可以用来绘制三维曲面和网格图。

例如，我们可以使用“surface”函数绘制一个三维山丘的图像，其中x和y轴表示地面上的位置，z轴表示地面的高度。

通过调整x、y和z的数值，我们可以创建出各种形状和复杂度的三维表面。

Matlab还在其图形库中提供了许多其他类型的3D图形绘制函数。

例如，“bar3”函数可以用来绘制三维柱状图，其中x和y轴表示不同的类别，z轴表示各类别的数值。

这种图形可以更直观地展示不同类别之间的关系和差异。

类似地，“contour”函数可以用来绘制三维的等值线图，用于可视化函数的等值线和等高面。

另一个值得一提的技术是使用Matlab的“patch”函数绘制复杂的三维图形。

这个函数可以用来创建和修改三维物体的表面，例如绘制球体、立方体和多面体等。

我们可以通过更改物体的属性和位置来构建各种形状和几何体。

这种灵活性使得“patch”函数在计算机图形学和动画领域中得到广泛应用。

除了这些函数和工具，Matlab还允许用户通过编写自定义的脚本和函数来实现更高级的3D图形绘制。

例如，我们可以使用Matlab的3D绘图工具箱中的一些高级函数和方法来创建特定类型的三维图形，如体积渲染、光线追踪和动画效果等。
