第四章 MATLAB绘图PPT课件

第四章 MATLAB绘图PPT课件


plot3(x,y,z,’b-’);
3b)调用三维曲面绘图指令；
mesh(X,Y,Z)
17.07.2020
7
4 设置轴的范围、坐标分格线 axis([x1,x2,y1,y2,z1,z2])
grid on
5 图形注释：图名、坐标名、 Title,xlabel,ylabel,zlabel,legend,
plot(x1,y1,x2,y2) —— 多条曲线绘图格 式
17.07.2020
11
plot(x,y,’s’) —— 开关格式，开关量字 符串s设定曲线颜色和绘图方式，使用颜 色字符串的前1~3个字母，如 yellow—y表示等。
或plot(x1,y1,’s1’,x2,y2,’s2’，…)
17.07.2020
图例、文字说明
text
6 着色、明暗、灯光、材质处 Colormap,shading,light,meterial 理
7 视点、三度(横、纵、高)比 view,aspect
8 图形的精细修饰：
利用对象属性值设置 利用图形窗工具条进行
get, set
9 打印
与二维相同
17.07.2020
8
一、二维绘图
12
S的标准设定值如下：
字母 y m c r g b w k
颜色 黄色 品红 青 大红 绿色 蓝色 白色 黑色
标点 · ○ × ＋
－ ： －· (--)
线型 点线 圈线 ×线 ＋字线 实线 星形线 虚线 点(双)划线
17.07.2020
13
1. 单窗口单曲线绘图
例1 x=[0,0.48,0.84,1,0.91,0.6,0.14]
[x1, x2, x3, x4, x5, x6, x7,] plot (x, 'b-*')
四讲Matlab绘图ppt课件精品文档

四讲Matlab绘图ppt课件精品文档


p l o t (. . ., s t r ) 使用字符串s t r指定的颜
色和线型进行绘图。表1 中列出了s t r可
以取的值。
2019/10/12
4
一、二维图形：表一
点
型
.
点
^
正三角
*
星号
v
倒三角
OO
s
正方形
++
d
菱形
X 乘号
p
五角星
<
左三角
h
六角星
>
右三角
none 无点
2019/10/12
5
2019/10/12
26
三、三维图形
m e s h ( X,Y,Z ) 将矩阵Z中的各个元素作 为矩形网格上的高度，对这些值绘图，
并且将相邻的点连接形成三维网格表面 图。颜色由高度，即Z中的元素指定。
s u r f ( X , Y , Z) 绘制出由坐标(Xi j, Yi j, Zi j)确定的表面图形。如果X和Y分别是长 度为m和n的向量，那么， Z必须为m×n 的矩阵，并且表面是由(Xj, Yi, Zi j)来定 义的。
一、二维图形：表一
线型
颜色
--. : none
实线 m 虚线 b 点划线 c 点线 w 无线 r
品红色 蓝色 灰色 白色 红色
颜色
k
g
绿色 y
黑色 黄色
2019/10/12
6
一、二维图形
1.2彗星图形
c o m e t ( x , y ) 绘制向量y对向量x的彗星 轨线。如果只给出一个向量，则用该向 量对其下标值绘图。
2019/10/12
10
MATLAB绘图PPT教学课件

MATLAB绘图PPT教学课件


2020/12/10
13
五、添加图例
图例是对所绘数据曲线的说明（曲线的色彩、线型和数 据标记，简要文字说明）。用户可调用命令legend给图形 加图例。
其调用格式为：
legend ('图例说明1'，'图例说明2'，…，Pos)
其中，Pos为把图例放在图形中的位置，“0”自动把其 置于最佳位置，“1”使之位于图形右上角（默认）；“2” 置于图形左上角；“3”置于图形左下角，“4”置于右下角， ‘-1’则置于图形外部。也可用鼠标拖动改变其位置。
s同上，也可以省略。见例3-1
2020/12/10
5
例3-1：
x1=[1 2 3]; y1=[1 2 3;4 5 6]; plot(x1,y1) y2=[1 2;3 4;5 6]; plot(x1,y2) plot(y1,x1); plot(y2,x1); x2=[1 1 1;2 2 2]; plot(x2,y1)
axis([xmin xmax ymin ymax]) ——设定最大和最小值 axis auto ——坐标轴按数据大小的上下限来制定 axis square ——横轴及纵轴的比例为1:1 axis off ——关闭坐标系统 axis on ——显示坐标系统
2020/12/10
12
例：
t=0:0.1:10; y1=sin (t); plot (t,y1, 'b--'); axis off axis auto axis on axis([0 15 -1 2]) axis square
2020/12/10
8
2、fplot函数 采用自适应步长控制来绘制曲线，能更好地反应曲线
的变化规律。在曲线变化剧烈处，系统所取的数据点较 密；反之则较疏。其绘图指令运行的时间较长。
第4章 MATLAB绘图ppt课件

第4章 MATLAB绘图ppt课件

plotyy(x1,y1,x2,y2)
其中x1—y1对应一条曲线，x2—y2对应 另一条曲线。横坐标的标度相同，纵坐 标有两个，左纵坐标用于x1—y1数据对， 右纵坐标用于x2—y2数据对。
精品课件
目录 17
例4.4 用不同标度在同一坐标内绘制曲线 y1=e-0.5xsin(2πx)
及曲线y2=1.5e-0.1xsin(x)。 程序如下：
x1=(0:12)/2;
y3=2*exp(-0.5*x1).*sin(2*pi*x1);
plot(x,y1,'g:',x,y2,'b--',x1,y3,'rp');
目录
精品课件
16
4．双纵坐标函数plotyy
plotyy函数是MATLAB 5.X新增的函数。 它能把函数值具有不同量纲、不同数量 级的两个函数绘制在同一坐标中。调用 格式为：
plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐
标和y坐标数据。条件是元素个数能对应。
精品课件
目录 4
例4.1 在0≤X≤2区间内，绘制 曲线y=2e-0.5xsin(2πx)。
程序如下：>> x=0:pi/100:2*pi;
y=2*exp(-0.5*x).*sin(2*pi*x); plot(x,y)
可搭配使用，如选项“ro” 表示绘制红色的圆划线，“y-”表
示黄色的实划线。
精品课件
14
例 用不同线型和颜色在同一坐标内绘制曲 线y=sinx,y=cosx的图像。
程序如下：
x=linspace(0,2*pi,100); plot(x,sin(x),‘kh’,x,cos(x),‘gp’) %正、余弦曲
MATLAB第4章图像处理_PPT课件

MATLAB第4章图像处理_PPT课件

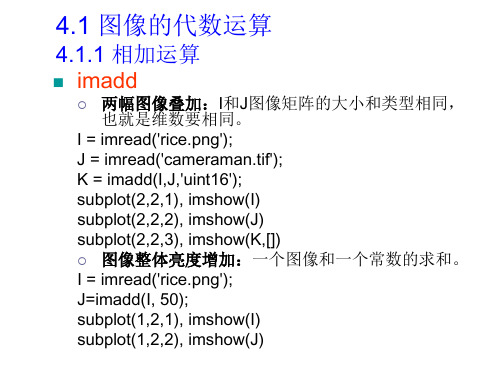

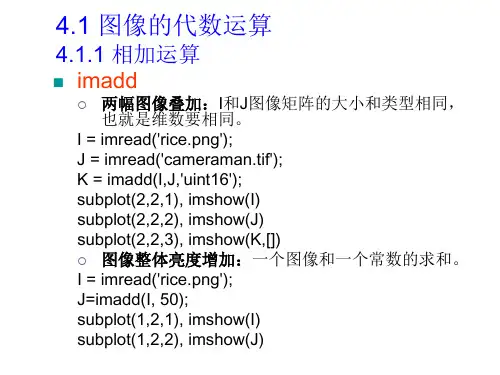

4.1 图像的代数运算
4.1.1 相加运算 imadd
两幅图像叠加：I和J图像矩阵的大小和类型相同， 也就是维数要相同。
I = imread('rice.png'); J = imread('cameraman.tif'); K = imadd(I,J,'uint16'); subplot(2,2,1), imshow(I) subplot(2,2,2), imshow(J) subplot(2,2,3), imshow(K,[]) 图像整体亮度增加：一个图像和一个常数的求和。
I = imread('rice.png'); J=imadd(I, 50); subplot(1,2,1), imshow(I) subplot(1,2,2), imshow(J)
4.1.2 减法运算
imsubtract
两幅图像相减 I = imread('rice.png'); J=imread('cameraman.tif'); Iq = imsubtract(I,J); subplot(2,2,1), imshow(I) subplot(2,2,2), imshow(J) subplot(2,2,3), imshow(Iq) 图像整体亮度减小 I = imread('rice.png'); J=imsubtract(I, 50); subplot(1,2,1), imshow(I) subplot(1,2,2), imshow(J)
例
J=imread('cameraman.tif'); X1=imresize(J,2); X2=imresize(J,2,'bilinear'); X3=imresize(J,2,'bicubic'); figure,imshow(J) figure,imshow(X1) figure,imshow(X2) figure,imshow(X3)
四讲Matlab绘图ppt课件

四讲Matlab绘图ppt课件


2024/2/12
8
一、二维图形
h o m e 移动光标到命令窗口的左上角。
hold on 保持当前图形。允许在当前图 形状态下，使用同样的缩放比例加入另 一个图形。
hold off 释放图形窗口，这样下一个图 形将称为当前图形。这是缺省状态。
h o l d 在hold on和hold off之间 进行切换。
2024/2/12
9
一、二维图形
subplot(m,n,p)将
图形窗口分割成m行n列,并设置p所指定
的子窗口为当前窗口。子窗口按行由左
至右，由上至下进行编号。这一命令在 M AT L A B的当前版本中也被写作s u b p l o t ( m n p )。
s u b p l o t 设置图形窗口为缺省模 式，即单窗口模式。等价于s u b p l o t ( 1 , 1 , 1 )。
2024/2/12
24
三、三维图形
•p l o t 3 ( x 1 , y 1 , z 1 , str1,x2,y2,z2,s t r 2 ,. . .)用字符串s t r 1确定的 线型和颜色对x 1 , y 1 , z 1绘图，用字符 串s t r 2确定的线型和颜色对x2, y2, z2 绘图. . .。如果省略s t r 1 , s t r 2,. . .， M AT L A B将自动选择线型和颜色。
2024/2/12
25
三、三维图形
m e s h ( X,Y,Z ) 将矩阵Z中的各个
元素作为矩形网格上的高度，对这些值 绘图，并且将相邻的点连接形成三维网 格表面图。颜色由高度，即Z中的元素指 定。
s u r f ( X , Y , Z) 绘制出由坐标
Matlab基础及其应用 第4章 图形绘制

Matlab基础及其应用 第4章 图形绘制

%设置曲线标记为圆
'MarkerIndices',[1 31 61 91 121],... %在4个点显示标记
'MarkerEdgeColor','r',...
%设置曲线标记外框为红色
'MarkerFaceColor','y',...
%设置曲线标记内填充黄色
'MarkerSize',8)
%设置曲线标记大小为8
用法：
fplot(funx, funy, lims)
其中，funx、funy代表函数，通常采用函数句柄的形式。li
ms为参数函数funx和funy的自变量的取值范围，用二元向量
[tmin，tmax]描述。例如，例4.1也可以用以下命令实现：
>> fplot(@(t)sin(t)+sin(2*t), @(t)cos(t)-cos(2*t), [0,2*pi])
t1=linspace(0,3*pi,90);
x=cos(t1)+t1.*sin(t1);
t2=linspace(0,2*pi,50);
y=sin(t2)-t2.*cos(t2);
plot(t1,x,t2,y);
4.1 二维曲线的绘制
MATLAB基础与应用教程
4.1.1 绘制二维曲线
2．fplot函数
支持的TeX字符串中，用\bf、\it、\rm标识符分别定义字形
为加粗、倾斜和常规字体。
表4.5中的各个字符既可以单独使用，又可以和其他字符及
命令联合使用。为了将控制字符串、TeX标识符与输出字符
分隔开来，可以用大括号界定控制字符串以及受控制字符串
Matlab的图形绘制基础教程

Matlab的图形绘制基础教程

Matlab的图形绘制基础教程近年来，数据可视化越来越受到人们的关注。

图形绘制成为展示数据的一种重要手段。

而在众多图形绘制工具中，Matlab作为一种独特的科学计算和数据可视化软件，广泛应用于各个领域。

本文将介绍Matlab的图形绘制基础，帮助读者了解如何使用Matlab绘制各种类型的图形。

首先，我们需要了解Matlab中的基本图形对象。

Matlab中最基本的图形对象是“figure”。

通过创建“figure”，我们可以在Matlab界面上建立一个空白的图形窗口。

在这个图形窗口上，我们可以创建各种图形对象，如直线、曲线、散点图等。

要创建一个新的图形窗口，可以使用命令“figure”或者在Matlab界面点击“新建图形”按钮。

绘制图形之前，我们需要了解坐标系的概念。

Matlab中使用的是笛卡尔坐标系，横轴表示自变量，纵轴表示因变量。

通过设置坐标轴的范围和刻度，我们可以更好地展示数据。

要设置坐标轴的范围，可以使用命令“xlim”和“ylim”；要设置坐标轴的刻度，可以使用命令“xticks”和“yticks”。

接下来，我们将介绍如何在Matlab中绘制不同类型的图形。

首先是绘制线条。

Matlab提供了多种绘制线条的函数，如“plot”函数、“line”函数和“plot3”函数等。

其中，“plot”函数在二维平面上绘制折线图，而“plot3”函数在三维空间中绘制曲线图。

通过设置线条的样式、颜色和宽度，我们可以让图形更加美观。

要设置线条的样式，可以使用命令“LineStyle”；要设置线条的颜色，可以使用命令“Color”；要设置线条的宽度，可以使用命令“LineWidth”。

除了线条，我们还可以使用Matlab绘制散点图。

散点图可以直观地展示数据的分布情况。

在Matlab中，可以使用命令“scatter”绘制散点图。

通过设置散点的大小、颜色和形状，我们可以更好地展示数据的特征。

要设置散点的大小，可以使用命令“SizeData”；要设置散点的颜色，可以使用命令“CData”；要设置散点的形状，可以使用命令“Marker”。

第4章4MATLAB绘图-PPT精选文档

第4章4MATLAB绘图-PPT精选文档

2019/3/2 天水师范学院数理与信息科学学院 8
(2) 绘制X-Y相对数据曲线图，则可执行如下操作： ◆ 如果需要利用交互式绘图工具绘制X-Y相对数 据曲线图，则不能按照前面的步骤简单实现 ◆ 其次创建新的图轴(Axes)，创建新的图轴可以 通过Figure Palette窗口下New Subplots中的选项 来实现，其中 2D Axes 表示增加二维绘制图轴， 而 3D Axes 表示增加三维绘制图轴，在本例子 中用户只要用鼠标单击 2D Axes ，则在当前的 交互式绘图工具中就增加了一个空白的二维图 轴，其中 X 轴和 Y 轴默认的取值范围都是 0 ～ 1 。 ◆ 再利用前面介绍的方法，直接将数据拖放到图 轴上完成数据的简单绘图。
2019/3/2 天水师范学院数理与信息科学学院 6
MATLAB 的交互式绘图工具可以分为四大部分，分别为： ◆ Figure Palette：它位于交互式绘图工具的左侧上方， 在该区域可以完成曲线类型选择、图形窗口分割、绘 制数据选择以及注释选择等操作。 ◆ Plot Browser：它位于交互式绘图工具的右侧上方，在 该区域内可以显示当前图形窗口中已经绘制的曲线等 对象列表。 ◆ Property Editor：属性编辑器位于交互式绘图工具的下 方，它可以根据选择的图形对象的不同而显示不同的 属性，在这里可以完成很多对象的属性编辑，从而完 成诸如增加注释文本、设置数轴信息等操作。 ◆ 图形窗口：也就是绘图区，它位于交互式绘图工具的 中央，所有绘图的结果都会显示在这里。
第4章 MATLAB绘图
4.1 概述 4.2 交互式绘图 4.3 二维指令绘图 4.4 三维指令绘制 4.5 图形的保存和输出
2019/3/2
天水师范学院数理与信息科学学院
1
四讲Matlab绘图ppt课件共28页

四讲Matlab绘图ppt课件共28页


品红色 蓝色 灰色 白色 红色
颜色
k
g
绿色 y
黑色 黄色
17.05.2020
5
一、二维图形
1.2彗星图形 c o m e t ( x , y ) 绘制向量y对向
量x的彗星轨线。如果只给出一个向量， 则用该向量对其下标值绘图。
1.3其他绘图命令 area ( x , y ) 和p l o t命令一样，
如：ezplot(‘sin’,-2*pi,2*pi)
17.05.2020
7
Hale Waihona Puke 一、二维图形1.4图形控制 f i g u r e ( g c f ) 显示当前图
形窗口。figure命令还可以用来在两个 图形窗口之间进行切换和创建新的图形 窗口； s h g 显示当前图形窗口，等价于 figure(gcf)。
17.05.2020
10
一、二维图形
a x i s（…）用行向量中给出的值，设 置坐标轴的最大和最小值。对于二维图 形，该向量中含有元素： [xmin, xmax, ymin, ymax]。对于三维图形，是[xmin, xmax, ymin, ymax，zmin, zmax]。
a x i s ~~ ~~的不同参数将给出 不同的结果：
17.05.2020
2
一、二维图形
1.1 基本图形的绘制
plot ( y ) 以j为横坐标， yj为纵坐标，绘制(j, yj)的有序集合的图形。
p l o t ( x , y ) 对向量x绘制向量y。以x为横 坐标，y为纵坐标，按照坐标(xi ,yi)的有 序排列绘制曲线。
p l o t (. . ., s t r ) 使用字符串s t r指定的颜
但是将所得的曲线下方即曲线与横轴之 间的区域填充颜色。
Matlab绘图方法总结

Matlab绘图方法总结


2021/10/10
2
第4章 Matlab的图形功能
二、二维平面图形与坐标系
1. 几个基本的绘图命令
a. 线性坐标曲线 plot (连续曲线)
b. stem（离散曲线）
函数命令 plot 是 MATLAB 二维曲线绘图中最简单、最重
要、使用最广泛的一个线性绘图函数。它可以生成线段、
曲线和参数方程曲线的函数图形。
➢s、s1、s2：是字符串，用来设置线型、颜色、数据点标记。
X、Y、Z 是向量时，绘制以向量 X、Y、Z 的元素为 x、y、z 坐标的三
维曲线。
X、Y、Z 是矩阵时，以 X、Y、Z 对应列元素为 x、y、z 坐标分别绘制
曲2线021。/10/10
18
第4章 Matlab的图形功能
第4章Matlab的图形功能
（1）掌握图形窗口的创建与控制，以及图形窗口的基本操 作；
（2）熟练掌握二维和三维绘图基本的命令、着色、线型控 制；
（3）初步掌握用特殊的图形来表现特殊数据的性质，如面 积图、直方图、饼图等。
（4）了解在极坐标、柱坐标和球坐标系下绘制图形。
（5）掌握坐标轴的控制和图形标注命令及其用法。
%为图形窗口添加网格
semilogy(t,y)
figure(3)
l2o0g2lo1g/1(t0,y/1)0
10
第4章 Matlab的图形功能
d.双 y 轴图形 绘制左右均有 y 轴的图形
➢ plotyy(x1,y1,x2,y2)
在窗口中同时绘制两条曲线：(x1,y1)和(x2,y2)，曲线(x1,y1)用左侧的 y 轴，曲
➢p1，p2，…：函数传递参数；
➢20X21，/10Y/10：数组数据点坐标。

《MATLAB图形绘制》课件


交互式编程环境
Matlab提供了交互式命令窗口和脚本文 件，方便用户进行编程和调试。
图形绘制功能
Matlab提供了丰富的绘图函数，可以方 便地绘制各种二维、三维图形，支持多种 图形格式输出。
02
Matlab绘图基础
绘图函数的使用
plot函数
用于绘制二维线图，可以绘制一个或多个数 据序列。
bar函数
滤波器应用
通过实例演示如何使用Matlab实现图像的 滤波处理，提高图像质量或突出特定特征。
图像的色彩空间转换
色彩空间
介绍常见的色彩空间如RGB、HSV、 CMYK等，以及它们之间的转换关系 。
转换方法
演示如何使用Matlab进行图像的色彩 空间转换，以便更好地进行图像处理 和分析。
05
Matlab与其他软件的结 合使用
信号处理与通信
05
06
金融建模与预测
Matlab的优点与特点
易用性
Matlab的语法简洁明了，易于学习，适 合初学者快速入门。
支持多种编程范式
Matlab不仅支持传统的命令式编程，还 支持面向对象编程和函数式编程，具有高 度的可扩展性。
强大的数学计算能力
Matlab内置了大量数学函数和算法，支 持矩阵运算、数值分析、统计分析等多种 数学计算。
《Matlab图形绘制》 PPT课件
xx年xx月xx日
• Matlab简介 • Matlab绘图基础 • 高级绘图技巧 • 图像处理与可视化 • Matlab与其他软件的结合使用 • Matlab图形绘制的实际应用案
例
目录
01
Matlab简介
Matlab的发展历程
01
1980年代初

(完整word版)matlab图像分解与重构

%程序段：clear allA=imread('鬼兰.jpg') %读入原图B=rgb2gray(A) %转灰度图像newmap=rgb2gray(A)C=double(B); %转浮点型nbcol=size(B,1);[cA1,cH1,cV1,cD1]=dwt2(C,'db1'); %第一次分解dec1d=[cA1,cH1;cV1,cD1];[cA2,cH2,cV2,cD2]=dwt2(cA1,'db1'); %第二次分解dec2d=[cA2,cH2;cV2,cD2][cA3,cH3,cV3,cD3]=dwt2(cA2,'db1'); %第三次分解dec3d=[cA3,cH3;cV3,cD3]%由二维小波分解重构原始图像t1=size(dec3d) %第一次重构X1=idwt2 (cA3,cH3,cV3,cD3,'db1',t1)t2=size(dec2d) %第二次重构X2=idwt2 (X1,cH2,cV2,cD2,'db1',t2)t3=size(dec1d) %第三次重构X3=idwt2 (X2,cH1,cV1,cD1,'db1',t3)%在同一窗口中显示以上各图像subplot(2,4,1),imshow(A),title('原图')subplot(2,4,2),imshow(B),title('灰度图像')subplot(2,4,3),imshow(dec1d,[ ]),title ('第一次分解后图像') subplot(2,4,4),imshow(dec2d,[ ]) ,title('第二次分解后图像') subplot(2,4,5),imshow(dec3d,[ ]),title('第三次分解后图像') subplot(2,4,6),imshow(X1,[ ]),title ('第一次重构')subplot(2,4,7),imshow(X2,[ ]),title ('第二次重构')subplot(2,4,8),imshow(X3,[ ]),title ('第三次重构')%db1分解及重构图像：t2=size(dec2d) %第二次重构X2=idwt2 (X1,cH2,cV2,cD2,'db1',t2)t3=size(dec1d) %第三次重构X3=idwt2 (X2,cH1,cV1,cD1,'db1',t3)%在同一窗口中显示以上各图像subplot(2,4,1),imshow(A),title('原图')subplot(2,4,2),imshow(B),title('灰度图像')subplot(2,4,3),imshow(dec1d,[ ]),title ('第一次分解后图像') subplot(2,4,4),imshow(dec2d,[ ]) ,title('第二次分解后图像') subplot(2,4,5),imshow(dec3d,[ ]),title('第三次分解后图像') subplot(2,4,6),imshow(X1,[ ]),title ('第一次重构')subplot(2,4,7),imshow(X2,[ ]),title ('第二次重构')subplot(2,4,8),imshow(X3,[ ]),title ('第三次重构')%haar分解及重构图像：。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第四章 MATLAB图形绘制
4.2 基本图形控制命令
例4-4： （1）验证教材P.161例5-4-2 （2）验证教材P.164例5-4-3
第四章 MATLAB图形绘制
4.3 常用图形绘制
（一）绘制直线、矩形、圆和椭圆 1. 绘制直线
line
line([0 1],[3 3])
line([.3 .7], [.4 .9], [1 3]) line([.3 .7],[.4 .9],[1 3],'marker', 'p','linestyle','-')
第四章 MATLAB图形绘制
4.1 绘制二维图
（二）stem函数
例4-2 画离散图。 x=1:0.2:10; y=sin(x); stem(x,y);
第四章 MATLAB图形绘制
4.1 绘制二维图
（三）polar函数：极坐标图
格式：polar(THETA,RHO,’s’)
围绕圆点，以角（弧度）THETA为自变量，以半径RHO为因变量画极坐标图。 控制字符串s与plot指令中的用法相同。
rectangle('position',[0,0,6,2],'curvature',[0.4 0.4],'edgecolor',[0 0 1]) rectangle('position',[0,0,6,2],'curvature',[1],'edgecolor',[0 0 1]) rectangle('position',[0,0,6,2],'curvature',[1 1],'edgecolor',[0 0 1])
X是复数矩阵时，则按列分别以元素的实部为横坐标，虚部为纵坐标绘制多条曲线。
s用来指定线型、色彩、数据点等。此参数缺省时，MATLAB按默认值设置处理。
第四章 MATLAB图形绘制
4.1 绘制二维图
（一）ot函数
表4.1 s参数取值表（教材P.165也有此内容）
线型 （4种） 色彩 （8种） 符号 含义 符号 含义 符号 点型 （13种） 含义 符号 含义 b 蓝 . 黑点 h 六角 实线 g 绿 + 加号 o 圆圈 r 红 * 星号 p 五角星 ： 虚线 c 青 ^ 上尖 s 方块 m 品红 < 左尖 x 叉 -. 点划线 y 黄 > 右尖 k 黑 v 下尖 -双画线 w 白 d 菱形
X和Y为同维矩阵时，则以X与Y对应列元素为横纵坐标绘制多条曲线，总数等于矩 阵的列数
第四章 MATLAB图形绘制
4.1 绘制二维图
（一）plot函数
格式3：plot(X1,Y1,’s1’, X2,Y2,’s2’,…) 等于在一张图中多次使用plot(x,y,’s’)命令 例4-1 画出衰减振荡曲线
diamond
hexagon
pentagon square
第四章 MATLAB图形绘制
4.1 绘制二维图
（一）plot函数
格式2：plot(X,Y,’s’) X、Y为同维向量时，绘制以X为横坐标，Y为纵坐标的函数图。 X是向量，Y是有一维与X同维的矩阵时，以X为横坐标绘制多根不同色彩的曲线， 曲线总数等于Y的另一维数。 X是矩阵，Y为向量时，与上类似，绘制以Y为纵坐标的多条异色曲线。
t 3
y e sin 3t 以及它的包络线 y e


t 3
t的取值范围是[0,4π]
t=0:pi/50:4*pi; y0=exp(-t/3); y=exp(-t/3).*sin(3*t); plot(t,y,'-r',t,y0,':b',t,-y0,':b');
第四章 MATLAB图形绘制
第四章 MATLAB图形绘制
4.1 绘制二维图
（一）plot函数
是MATLAB中最核心的二维绘图函数，它有多种调用格式
第四章 MATLAB图形绘制
4.1 绘制二维图
（一）plot函数
格式1：plot(X，’s’) X是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画连续曲线。 X是实矩阵时，则按列绘制曲线，总共绘制的曲线数即矩阵的列数。
第四章 MATLAB图形绘制
4.3 常用图形绘制
（一）绘制直线、矩形、圆和椭圆 2. 绘制矩形
rectangle()
rectangle('position',[1,0,3,3])
rectangle('position',[1,0,3,3] ,'linestyle','-.','edgecolor',[1 0 1], 'linewidth',4 )
4.1 绘制二维图
（二）stem函数：离散数据绘制（火柴杆图）
1. stem(X)
X是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画样值。 X是实矩阵时，以元素的行下标为横坐标，元素值为纵坐标，每列用一种颜色表示。 X是复数矩阵时，则按列分别以元素的实部为横坐标，虚部为纵坐标绘制样值。 2. stem(X,Y) 以X为自变量，Y为因变量绘制样值。 3. stem(X,Y,’s’) 4. stem(X,Y,’filled’) 用实心圆点标记样值点
Theta=0:4*pi/400:4*pi; b=0.5； polar(Theta,b*Theta);
第四章 MATLAB图形绘制
4.2 基本图形控制命令
命令 subplot(m,n,k) axis([x1,x2,y1,y2]) axis equal grid grid on grid off box box on box off 含义 子图输出分割、定位 人工设定坐标范围 各轴采用等长刻度 分格线切换命令 画分格线 不画分格线 坐标封闭开启切换 坐标呈封闭状态 坐标呈开启状态 clf hold hold on hold off title xlabel(s) ylabel(s) text(xt,yt,s) gtext 命令 含义 清除当前图 是否具备刷新切换 保持不被刷新 可以被刷新 书写图名 横坐标名 纵坐标名 在指定位置书写文本 用鼠标在图上标注文字
第四章 MATLAB图形绘制
MATLAB可以根据给出的数据，用绘图命令在屏幕 上画出图形，通过图形对科学计算进行描述，更加直观，
一目了然。丰富的绘图指令，超群的绘图函数，简洁的
绘图过程，是MATLAB独有的一大特色。根据实验或工 程需要，选用合适的图形表示方法也是使用者应该具有 的一种能力。本章初步了解MATLAB强大的绘图语言。
第四章 MATLAB图形绘制
4.1 绘制二维图
（三）polar函数：极坐标图
例4-3 绘制阿基米德螺旋线
提示： （1）阿基米德螺线 ，亦称“等速螺线”。当一点P沿动射线OP一等速率运动的同时，这射线 有以等角速度绕点O旋转，点P的轨迹称为“阿基米德螺线”。 （2）阿基米德螺旋线的极坐标方程为r=a+bθ
