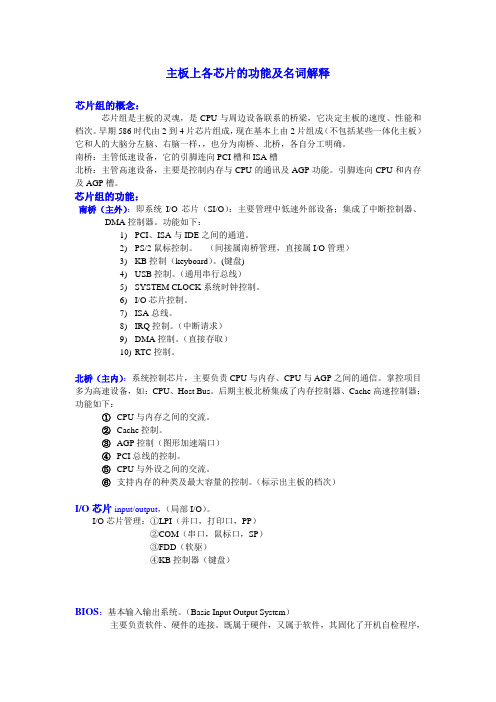

主板上各芯片的功能及名词解释芯片组的概念：芯片组是主板的灵魂，是CPU与周边设备联系的桥梁，它决定主板的速度、性能和档次。
早期586时代由2到4片芯片组成，现在基本上由2片组成（不包括某些一体化主板）它和人的大脑分左脑、右脑一样，，也分为南桥、北桥，各自分工明确。
南桥：主管低速设备，它的引脚连向PCI槽和ISA槽北桥：主管高速设备，主要是控制内存与CPU的通讯及AGP功能。
引脚连向CPU和内存及AGP槽。
芯片组的功能：南桥（主外）：即系统I/O芯片（SI/O）：主要管理中低速外部设备；集成了中断控制器、DMA控制器。
功能如下：1)PCI、ISA与IDE之间的通道。
2)PS/2鼠标控制。
（间接属南桥管理，直接属I/O管理）3)KB控制（keyboard）。
(键盘)4)USB控制。
（通用串行总线）5)SYSTEM CLOCK系统时钟控制。
6)I/O芯片控制。
7)ISA总线。
8)IRQ控制。
（中断请求）9)DMA控制。
（直接存取）10)RTC控制。
北桥（主内）：系统控制芯片，主要负责CPU与内存、CPU与AGP之间的通信。
掌控项目多为高速设备，如：CPU、Host Bus。
后期主板北桥集成了内存控制器、Cache高速控制器；功能如下：①CPU与内存之间的交流。
②Cache控制。
③AGP控制（图形加速端口）④PCI总线的控制。
⑤CPU与外设之间的交流。
⑥支持内存的种类及最大容量的控制。
（标示出主板的档次）I/O芯片input/output，（局部I/O）。
I/O芯片管理：①LPI（并口，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）④KB控制器（键盘）BIOS：基本输入输出系统。
（Basic Input Output System）主要负责软件、硬件的连接。
既属于硬件，又属于软件，其固化了开机自检程序，以及主板BIOS编写厂家（Compaq、IBM、Asus等）的信息。
属只读可编程存储器，内部固化的程序不会因掉电而丢掉。
主板用户手册欢迎使用我们的主板产品！本手册将为您提供详尽的使用指南和技术资料，帮助您充分了解主板的功能和操作方法。
请仔细阅读本手册，以便能够更好地使用和维护您的主板。
1. 主板概述本节将介绍主板的基本概念和组成部分，让您对主板有一个整体的了解。
主板是计算机硬件的重要组成部分，负责连接各种硬件设备，并提供电源和信号传输功能。
主板通常包括CPU插槽、内存插槽、扩展插槽、接口和电源连接器等。
2. 硬件安装在本节中，我们将详细介绍如何正确安装和连接各种硬件设备。
首先，您需要准备好所需的硬件组件，并确保它们与主板兼容。
然后，按照指示插入CPU、内存、显卡等，并正确连接电源线和数据线。
3. BIOS设置BIOS是主板中的一个重要程序，它负责初始化和配置计算机硬件。
您可以通过进入BIOS设置界面来进行各种配置调整。
本节将为您提供详细的操作步骤，帮助您正确地设置BIOS，以优化计算机性能和稳定性。
4. 系统安装与配置主板的使用离不开操作系统的安装和配置。
在本节中，我们将向您介绍如何正确安装和配置操作系统，并设置各种应用软件。
无论您是使用Windows、Linux还是其他操作系统，我们都会为您提供详细的操作指南。
5. 硬件维护和故障排除在主板使用过程中，可能会出现各种问题和故障。
本节将为您提供常见故障排除方法和维护建议，帮助您解决问题并保持主板的良好状态。
同时，我们还会提供一些预防措施，以避免潜在风险。
6. 扩展功能和升级如果您对现有的主板功能不满意，或者需要提升计算机性能，您可以考虑扩展和升级。
本节将介绍一些常见的扩展功能和升级方法，例如添加显卡、升级内存等。
同时，我们还会为您提供注意事项和操作指南。
7. 安全注意事项在使用主板时，保持计算机安全是非常重要的。
本节将提供一些安全注意事项，如避免过度超频、使用合适的散热器、定期更新驱动程序等。
通过遵循这些注意事项，您可以最大程度地降低风险并延长主板的使用寿命。
总结本手册旨在帮助您更好地使用和维护主板。
大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。
而下面我们就以图解的形式带你来全面了解主板。
一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。
它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。
一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。
而一些要求较高的主板的线路板可达到6-8层或更多。
主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。
制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。
这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。
而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。
而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。
接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。
在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。
在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。
在开始电镀之前，必须先清掉孔内的杂物。
这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。
清除与电镀动作都会在化学过程中完成。
接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。
此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。
主板的功能主板是一台计算机的核心组件之一，它起着连接和支持各种硬件组件的重要作用。
它被安装在机箱内，作为电路板的集成电路平台，通过插槽和接插口连接着各种部件，包括处理器、内存、扩展卡、存储设备、输入输出设备等。
主板不仅提供了硬件组件之间的物理连接，还通过芯片集成电路和电路板上的追踪，实现了数据传输和控制。
下面将介绍主板的一些基本功能：1. CPU插槽：主板上的CPU插槽是用于安装处理器的地方。
处理器是计算机的大脑，负责执行计算机程序并处理数据。
主板上的CPU插槽与处理器的引脚相匹配，通过插槽上的金属接触点与处理器上的引脚连接，从而将处理器与主板连接在一起。
CPU插槽的设计与处理器的类型和封装有关，例如现代主板上常见的是LGA和PGA插槽。
2. 内存插槽：主板上的内存插槽用于插入内存模块。
内存（RAM）是计算机用于存储和访问数据的地方。
内存插槽的数量和类型取决于主板的规格，常见的包括DIMM、SO-DIMM等。
通过内存插槽，内存模块与主板上集成的内存控制器相连接，使得处理器可以快速读取和写入数据。
3. 扩展插槽：主板上的扩展插槽用于插入各种扩展卡，如显卡、声卡、网卡、硬盘控制器等。
这些扩展卡向计算机提供了额外的功能和性能。
扩展插槽通常是PCI或PCIe接口，通过这些插槽，扩展卡与主板之间建立了物理和电信号连接。
主板上的芯片组通常会提供对这些扩展设备的支持。
4. 存储接口：主板上的存储接口用于连接硬盘驱动器和光驱。
常见的存储接口包括SATA（Serial ATA）和IDE（Integrated Drive Electronics）。
这些接口提供了数据传输和控制信号，使得计算机可以读取和写入存储设备中的数据。
5. 输入输出端口：主板上的输入输出端口用于连接各种外部设备，如键盘、鼠标、显示器、音响、USB设备等。
这些接口通过主板上集成的控制器和接口芯片，将计算机与外部设备连接起来。
常见的输入输出端口包括USB、HDMI、VGA、DVI、音频接口等。
恩斯邁電子(深圳)有限公司MSI-COMPUTER CO.,LTD第五章節主機板功能介紹一.常見的英文詞彙:電腦: COMPUTER; 主板: MAIN BOARD 或MOTHER BOARD 簡寫為M/B;產品: INDUCTOR ; 微星: MICRO STARD ; 系統: SYSYEM ;時鐘: CLOCK ; 失敗: FAILURE ; 設置: SETUP ;資料: DATA ;日期:DATE ; 復位: RESET ; 功能: FUNCTION ; 輸入: INPUT ;集成坱: IC ; 晶片組: CHIPSET ; 電阻: RESISTOR ;測試者: TESTER ; 印刷電路板: PCB ; 連接口: CONNECTOE ;電容: CAPACITOR ; 二极體: DIODE ;二.目前主板測試的功能主有以下方面.資料: 1.各種配置參數的設置( 時鐘; BIOS; 電源值;各種硬件的參數及其它等.)2.主BGA與I/O的控制器晶片版本的偵測, 各種配置的參數偵測.如: MS-6309之主BGA與I/O的控制器晶片版本分別為: VT82C694X;VT82C686B$VT82C686A.三. 各種I/O的功能偵測.如: FDD; HDD; CD-ROM;KEYBOARD; MOUSE; USB; COM1-2; LPT; COMS; IR 等).FDD (Floppy Disk Drive)軟式磁碟機可讀取軟式磁碟片的磁碟機，一般個人電腦使用的大多是3.5 吋5.25 吋的，不同密度的磁碟片各有不同的格式，高密度磁碟機可讀取高密度或低密度的磁碟片，但低密度的磁碟機則只能讀取低密度的磁片。
3.5 吋的軟式磁碟機大部份為1.44 MB，它可讀取1.44 MB 或720 KB 的磁碟片，最近有出現2.88 MB 的磁碟機，它尚可讀取2.88 MB 的磁碟片，不過目前仍不普及。
5.25 吋的軟式磁碟機是較早期的產品，早期是只能讀取360 KB 磁片，自AT 機型之後改為高密度的格式，能同時讀取高密度的1.2 MB 和傳統的360 KB 的磁片。
大型電腦所用的磁碟機為8 吋的格式。
HDD(Hard Disk Drive)硬式磁碟機硬式磁碟機是電腦最主要的儲存設備，通常是由許多磁性圓盤組合而成，在圓盤上可利用磁性原理儲存許多資料，每個磁性圓盤都有上下兩面可儲存資料，每面有許多同心圓，一般稱此圓為磁軌，一個磁軌便是一個圓圈，每個磁軌又可分為許多磁區，一般說來，磁區是讀取資料的最小單位，無論檔案或資料的大小為何，作業系統在讀取硬碟的內容時，都是以磁區為資料的單位，通常將讀取到的資料放在緩衝區當中，若接下來要讀取的資料還是在該磁區時，則直接由緩衝區中取用即可。
後來又有人將緩衝區的定義擴大，一次所讀取的磁區數目也增加，成為磁碟快取的觀念，請參見disk cache、cache memory。
早期一般硬碟在個人電腦上使用的是IDE 介面，配合主機板上BIOS 的設定，一部硬碟最多可以有16 面，每面有1024 軌，每一軌有63 個磁區，而每一個磁區是512 個位元組，所以整個硬碟容量約為512×63×1024×16＝504 MB，這也是486 時代最大的硬碟容量，超過此大小電腦便無法辨識多餘的部份。
後來增強型的EIDE、ATAPI 等介面都支援邏輯定址的方式，也就是以各種不同的方式來擴充電腦可以定址的硬碟空間，其中包括了將CHS 定址方法延伸的Large 模式與LBA 模式，使得硬碟的容量可以大到8 GB，請參見CHS 與LBA 的說明。
CD–ROM(唯讀光碟機)CD-ROM 為Compact Disc Read Only Memory 的縮寫。
它是由金屬和塑膠所製成直徑12 公分、厚度1.2 公釐的圓形薄片，CD 的出現最早是由Philips 和Sony 兩大公司所制定的『紅皮書』(Red Book) ISO 10149 標準，裏面描述了小型雷射碟片數位音樂標準(Compact Disk Digital Audio Standard)，至今我們所聽的CD 唱片仍遵循這一個標準，這個標準使得CD 片可提供74 分鐘的音樂，足夠錄下貝多芬第九號交響曲，或是約650 MB 的資料。
目前電腦界用途最廣的CD-ROM 是由『黃皮書』(Yellow Book) 遵循ISO 9660 所製定的標準，在每一個sector 當中儲存2048 位元組的資料(其餘的304 個位元組存放檢查及錯誤修復資訊)，『綠皮書』(Green Book) 則制定了可播放MPEG 互動數位電影(interactive digital movies) 和視覺資料(visual data) 的CD-I 格式，這種格式通常不需要資料百分之百正確，所以在每個磁區省略了某些錯誤偵測的空間，大約可以儲存740 MB 的資料，另外有『橘皮書』(Orange Book) 所制定的是可寫一次(write once、CD-R) 和磁性光學CD (magneto opticalCD) 的標準。
一般在市面上所出售的CD-ROM 都會標榜資料傳輸速率是幾倍速，標準(最早期) 的一倍速光碟機的資料傳輸速率是150 Kbps，目前的光碟機便以此為單位來展示它的速度，例如四十倍速光碟機的傳輸速度約是6 Mbps。
總而言之，CD-ROM 是用來儲存數位資料的媒體，它無法寫入資料，但卻可儲存大量的資料，所以在目前電腦軟體越來越龐大的趨勢中，有越來越受歡迎的跡象，而第二代光碟機DVD 的出現，更提供了更高容量的選擇。
CD-R(可燒錄光碟機)CD-R (CD-Recordable) 是用來寫入光碟資料的機器，一般少量的唯讀光碟(CD-ROM) 可以此機器來製造，唯其成本比以機器大量壓製高出許多，一般非法的『大補帖』大多以此機器錄製，因為CD-R 是以雷射光束破壞空白光碟片的表面結構，來達到記錄資料的目的，所以又稱光碟燒錄機。
CD-R 又可分為單次寫入(single-session) 和多次寫入(multi-session) 兩種，前者表示光碟片僅能有一次的寫入動作，若在寫入動作之後光碟片仍有剩餘空間，則無法再進行寫入的動作；後者則無此限制，不過在此指的並非俗稱MO 的磁性光碟，現今市面上售出的CD-R 大多是可以多次寫入的。
目前更出現了可以重複讀寫的CD-RW。
CD-R 一般用來複製光碟片，所以通常配合一般CD-ROM (IDE 或是SCSI 介面) 使用，後者用來讀取光碟片資料，而CD-R 則用來燒錄空白片，錄製時間也有單倍速、二倍速、四倍速、八倍速之分，單倍速的CD-R 複製一片CD 所花的時間，就如同我們以CD 音響播放一片音樂光碟所需的時間一樣，音樂一片音樂CD 可以儲存74 分鐘的音樂，所以單倍速約需要74 分鐘的時間才能複製一片CD (這不包括讀取原始CD 和製作目錄的時間，但是因為通常讀取原始CD 可以使用32×甚至40×的CD-ROM 來讀取，在此便不計算這些時間)，而通常以四倍速複製光碟片，約需十九分鐘的時間，但若以八倍速的機器複製光碟片，則僅花費的時間不到十分鐘。
因為CD-R 在錄製光碟片時是以雷射光束來進行，而雷射光束必須不斷的記錄資料，所以CD-R 機器本身通常都有緩衝記憶體，將硬碟或是CD-ROM 的內容讀入緩衝記憶體中，再將該記憶體的資料寫入空白片內，若在記錄的過程當中無法讀取CD-ROM 當中的片子，或是讀取的時間比不上寫入的時間，則將無法順利的錄製光碟片，而空白片也就因此而報銷了，所以一般燒錄軟體都提供『測試模式』(test mode)，在燒錄之前先模擬一次整個光碟的燒錄動作，但是不將資料寫入，以免浪費光碟片，不過如此一來需要加倍的燒錄時間。
CD-R 當然也可以讀取一般的光碟片資料，其讀取速度通常必燒錄速度為快，但通常略遜於純CD-ROM 機器的速度。
又因為CD-R 通常是採取較為穩定的SCSI 介面和電腦連接，一般CD-ROM 光碟機則是採取低價的IDE 介面，所以若要大量而且快速的複製光碟片，則購買SCSI 介面的CD-ROM 搭配CD-R 是較佳的選擇。
K/B (Keyboard )鍵盤鍵盤是最常用來輸入資料的設備，它是由許多按鍵組合成的，按鍵的排列方式和打字機相同，並且多了功能鍵、數字鍵和方向鍵，某些鍵盤將移動指標的軌跡球結合在鍵盤上，成為一個多功能的輸入設備。
鍵盤通常可分為84 鍵和101/102 鍵兩種，前者是IBM-PC/XT 所使用的，後者是IBM-PC/AT 以後的電腦使用的，兩者最大的差別在於後者有獨立的方向鍵，使用它們來控制游標較為方便，而且它的功能鍵有十二個，比前者的十個為多。
通常兩者的鍵盤是可以互相支援的，這要靠鍵盤的底部開關來控制，鍵盤與電腦之間的連接頭稱為DIN (Deutsche Instustrie Normen) ，這是一個5 pins 的圓形接頭；新型的PS/2 則稱為mini-DIN，它也是圓形的5 pins 接頭，不過體積較小，兩者可以使用轉接頭互相轉換。
鍵盤和電腦之間使用一個位元線路來作為雙向溝通，也就是說由鍵盤傳送給電腦的按鍵訊息，和電腦傳送給鍵盤的狀態訊息是使用相同的路線，傳送的速率一般都是在10 Kbps 到16.6 Kbps 之間，由電腦提供5 伏特的電壓來驅動。
Mouse(滑鼠)滑鼠是用來取代鍵盤的方向鍵，以移動指標的輸入裝置。
在視窗作業系統中，滑鼠已經是不可欠缺的配備，許多應用程式都需要滑鼠才能執行。
滑鼠可分為機械式和光學式兩種，前者是由使用者移動它，帶動接觸地面的圓球(rolling ball)，而傳送移動訊號給電腦；後者則是利用光線反射的原理來感應移動的訊號。
在Macintosh 上的滑鼠只有一個按鈕，而IBM-PC 上的則有兩到三個按鈕，兩個按鈕的稱為MS mouse，三個按鈕的則是PC mouse ，不過大部份的應用軟體都只用到其中的兩個按鈕(最左邊及最右邊兩個) 。
在筆記型電腦上，有兩種裝置用來代替滑鼠的功能，第一種是由使用者的手指來移動圓球的裝置，稱為軌跡球(track ball)；第二種則稱為觸控版(touch pad)，它們都不需要在一個平面環境上操作，目前大多數的筆記型電腦都採觸控版設計。
PS/2(個人電腦第二代系統)PS/2 是Personal System/2 的縮寫，這是IBM 公司在PC/AT 之後推出的新一代機種，它以80386 為中央處理機，是一部32 位元的電腦系統，這個系統包含了數種機型，從最基本的陽春配備到最高級的機種各有不同的消費者導向，這個硬體系統是搭配IBM 本身和Microsoft 合作開發的OS/2 (Operating System/2) 作業系統。
