主板各种插针接口全程图解

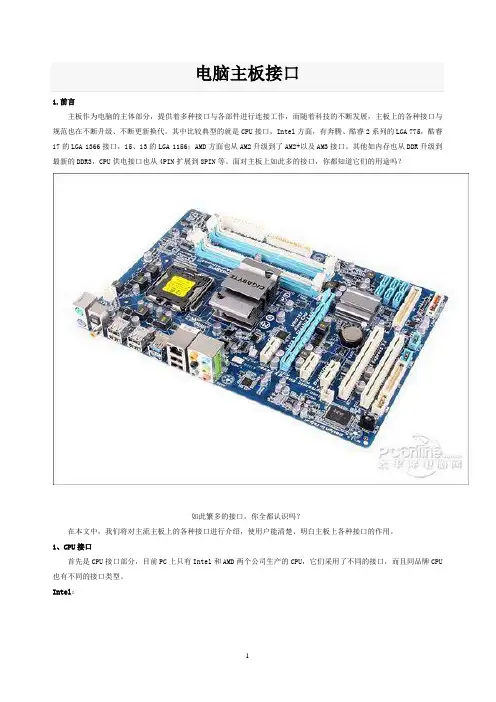

电脑主板接口1.前言主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。

其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。

其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。

面对主板上如此多的接口，你都知道它们的用途吗？如此繁多的接口，你全都认识吗？在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。

1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU 也有不同的接口类型。

Intel：Intel的LGA 775接口IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。

除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。

在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。

AMD：2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。

换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。

AM2+接口（左）与AM3接口（右）对比我们来比较一下AM3与AM2+两种接口的区别，上图左是Socket AM2+接口，拥有940个针脚；上图右是Socket AM3接口。

电脑接口连线介绍主机外部主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口(黑色)：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

PS/2接口(蓝绿色)：PS/2接口有二组，分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2)，两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口(黑色)：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口(朱红色)：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色)：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口(淡绿色)：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口(淡蓝色)：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口(粉红色)：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC 接口与麦克风连接，用于聊天或者录音。

显卡接口(蓝色)：蓝色的15针D-Sub接口是一种模拟信号输出接口(图4)，用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口(黄色)：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

主板各种接口图解（插槽跳线）一、主板供电接口图解在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24Pin与20Pin两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。

主板上24Pin的供电插槽主板上20Pin的供电插槽电源上为主板供电的24Pin接口为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。

这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、CPU供电接口图解为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图：主板上提供给CPU单独供电的12V四pin供电插座电源上提供给CPU供电的4Pin、6Pin与8Pin的接口与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。

三、SATA串口设备的安装图解SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。

主板上的SATA接口如下图：以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。

下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。

如下图：另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。

SATA硬盘供电接口普通四针梯形供电接口四、PATA（IDE）并口设备的安装图解PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并口，这是因为目前的大部分光驱依旧采用PATA接口。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。

在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。

如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。

由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。

由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。

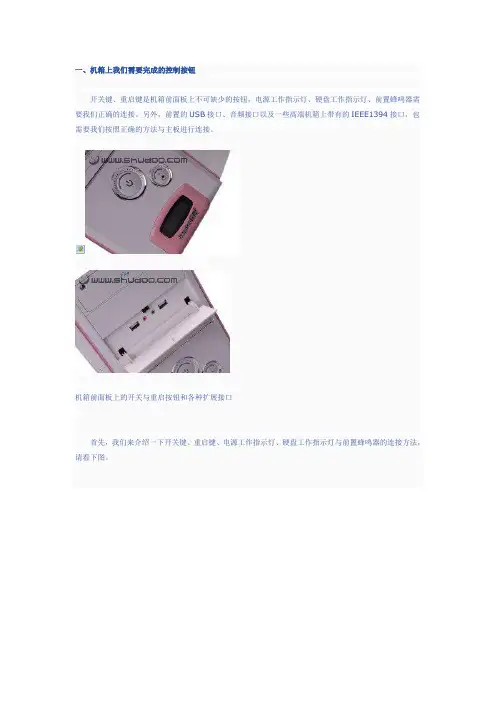

一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。

如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。

以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。

实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。

连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。

用万能表测量，地线应与USB接口周围的金属物相通。

２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。

市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。

如果两者插反，主板可能不能正确识别USB设备。

机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。

四芯数据线的颜色分别为：红、白、绿、黑。

它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

电脑接口和连线图解主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄***色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

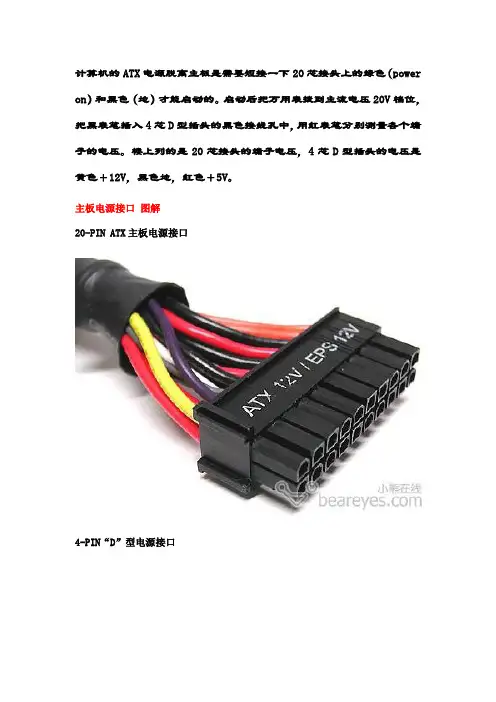

计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。

启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。

楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。

主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看:编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V 3地 13地4 5V 14 PS-ON 5地 15地6 5V 16地7地 17地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看编号输出电压编号输出电压20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地16地 6 5V15地 5地14 PS-ON 4 5V13地 3地12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量另附：24 PIN ATX电源电压对照表ATX电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。

而在AT/PSII电源上没有这一路输出。

以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。

+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。

+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。

在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。

一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；ID E_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。

这是机箱上提供了插头上图为机箱是提供的三种接头。

其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。

除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDD LED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。

当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。

另外补充一点：一般还有一个Pow er LED插头（上图未出现），是电源指示灯插头，对应主板相应的Power LED插座，Power LED指示灯有“+”“－”之分，插反了机箱上的指示灯不会亮。

电脑主板插槽（接口）图解1、主板电源插槽（接口）目前主板中使用的电源插座主要是ATX电源插座，ATX电源插座是一个20针双排、长方形电源接口，如图1所示。

ATX电源一加电，+5VSB针脚便输出高质量的+5V电压、100mA电流，提供给计算机主板开机电路中的部分芯片使用，完成计算机远程呼唤功能等。

PS-ON针脚主要控制ATX电源的开关，当PS-ON为低电平（4.5V），ATX电源停止输出电压。

当需要强制开机或在不接主板的情况下使电源工作时，只要PS-ON与地线连接即可。

图1 主板20针脚ATX电源插座ATX电源的各个针脚主要功能简介。

（1）第1、2、ll针脚输出3.3V电压，主要提供给南桥、北桥、内存和部分CPU外核电压。

（2）第4、6、19、20针脚输出5V电压，主要提供给CPU、复位电路、USB接口、键盘鼠标接口、北桥、南桥和二级供电电路。

（3）第10针脚输出12V电压，主要提供给CPU、场效应管、风扇。

（4）第18针脚输出-5V电压，主要提供给ISA插槽。

（5）第12针脚输出-12V电压，主要提供给串口管理芯片、ISA 插槽。

（6）第9针脚输出5VSB，主要用在CMOS电路、开机电路、键盘鼠标电路。

（7）第14针脚PS-ON为开机控制线，用在开机电路中。

（8）第8针脚输出PG信号，用在复位电路中。

（9）余下针脚为地线。

另外Pentium 4主板还另外提供一个4针脚的辅助供电接口，专门为CPU供电，针脚1、2为地线，针脚3、4为12V电压。

2、AGP总线插槽（接口）AGP总线是加速图形接口总线。

AGP总线直接跟北桥芯片相连，可以大大提高传输率以满足3D图像处理。

AGP总线的数据带宽为64位，工作频率为66MHz，数据传输率有266MB／s、533MB／s、1066MB／s和2132MB／s。

AGP总线插槽各针脚功能见表1所示。

表1 AGP总线插槽各针脚功能针脚信号线定义针脚信号线定义针脚信号线定义针脚信号线定义A1 TYFEDT# A2 12V B1 5V B2 OVRCNT#A3 USB- A4 GO-AGP8X B3 USB+ B4 5VA5 INTA# A6 GND B5 INTB# B6 GNDA7 GNT A8 REST B7 REQ B8 CLKA9 ST1 A10 3.3V B9 ST0 B10 3.3VA11 ReserVed A12 MIB-AGP8X B11 RBF B12 ST2A13 WBF A14 GND B13 ReserVed B14 GNDA15 3.3V A16 SBA1# B15 3.3V B16 SBA0#A17 SB-STBS A18 SBA3# B17 B-STBF B18 SBA2#A19 SBA5 A20 GND B19 SBA4# B20 GNDA21 RSVD A22 SBA7# B21 RSVD B22 SBA6#A23 RSVD A24 GND B23 3.3VAUX B24 GNDA25 AD30 A26 3.3V B25 AD31 B26 3.3VA27 3.3V A28 AD28 B27 3.3V B28 AD29A29 AD24 A30 AD26 B29 AD25 B30 AD27A31 AD-STBS1 A32 GND B31 AD-STBF1 B32 GNDA33 1.5V A34 C/BE3 B33 1.5V B34 AD23A35 AD20 A36 AD22 B35 AD19 B36 AD21A37 AD18 A38 GND B37 AD17 B38 GNDA39 1.5V A40 AD16 B39 1.5V B40 C/BE2A41 KEY A42 FRAME# B41 KEY B42 IRDY#A43 KEY A44 KEY B43 KEY B44 KEYA45 TRDY# A46 KEY B45 DEVSEL# B46 KEYA47 PME# A48 STOP# B47 PERR# B48 1.5VA49 PAR# A50 GND B49 SERR B50 GNDA51 1.5V A52 AD15 B51 1.5V B52 C/BE1A53 AD11 A54 AD13 B53 AD12 B54 AD14A55 AD9 A56 GND B55 AD10 B56 GNDA57 1.5V A58 BEO B57 1.5V B58 AD8A59 AD6 A60 AD-STBS0 B59 AD7 B60 AD-STBF0A61 AD4 A62 GND B61 AD5 B62 GNDA63 1.5V A64 AD2 B63 1.5V B64 AD3A65 AGPVrefgc A66 AD0 B65 AGPVrefgc B66 AD1（1）主板中的AGP插槽共有132个针脚，其中地址数据线有32条，其余为控制信号线、时钟信号线、电源线和地线等。

认识主板接口课前预习主板上插槽的位置还是比较固定的，看主板插槽的示意图有助于同学们熟悉接口位置。

至于这些接口的介绍，我们将在讲课内容中了解到。

有人问第一次安装主板时最怕什么？我怕配件接错线、硬件插错槽。

因为一旦插错，电脑多半倒霉。

现在我根本不用担心这个问题，因为主板接口设计实在是太科学了，只要我们看清了接口颜色、形状、标记等，想犯错都有难度。

不信的话，让我列出实例证明一下。

标记派：对准标记错不了拿起硬件、对准标记、接入接口。

这就是标记派的特点，抓住标记就等于摸清了这一派系的底儿。

代表：CPU插槽我们先来认识一下CPU插槽，从课前我们看到的主板整体图片可以得知，CPU 插槽在众多插槽中是比较显眼的。

由于我们常见的CPU只有Intel和AMD的，所以我们也只能看到这两家的CPU插槽。

AMD CPU采用的是传统的针脚式接口，所以插槽需要设计成很多孔。

Intel则把CPU上的针脚“插”在了主板上，而CPU上只留下一个个的金属触点（如图1）。

此设计一举两得，对于Intel来说，提高了CPU的良品率。

对于用户来说，插坏CPU上针脚的事情一去不复返。

这些针脚和小孔都有各自的功能，如数据传输、供电等。

一般来说，每当CPU内部结构有比较明显的变化时，针脚数量都会有一些变化，比如未来的Intel Nehalem 处理器会把北桥、显示核心都集成到CPU里面，这样针脚就会由现在的LGA 775接口变成LGA 1366接口。

Intel CPU插槽上的针脚图1 AMD CPU插槽上的插孔小贴士：LGA 775表示Intel针脚数，其中数字部分较重要，如“775”说明CPU上有775个针脚。

而目前AMD平台的AM2接口则有940个针脚。

主板设计者和CPU生产者为大家安装CPU可说是费尽心思。

我们以AMD平台为例，大家可以从图2中看到CPU左下角有一个金属三角形的标记，而CPU插槽也在同样的位置上有一个三角形。

当我们安装CPU的时候，首先把CPU插槽旁边的金属杆竖起来，然后对准这两个三角标志，水平轻放，最后把金属杆按下即可。

钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

轻松识别各连接线的定义为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。

这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。

二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GND Data－Data＋三、常见的USB接口的布线结构这两年的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

现在，我们把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作法是为了方便DIY在组装电脑时连接容易。

■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。

主板USB管脚接口定义大全~！一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB 的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针。

)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DATA1+■DATA1-■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作是为了方便DI Y在组装电脑时连接容易。

■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

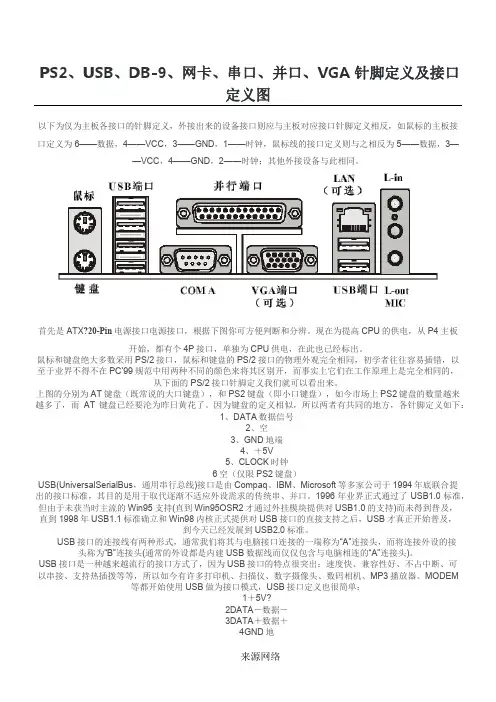

电脑主板各种接口及引脚定义，下图为常见的主板外设接口首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。

现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。

主板上CPU等网风扇接口。

主板上音频线接口。

主板SATA串口硬盘接口。

PS/2接口鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB接口USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

Negative data ,positive dataUSB接口是一种越来越流行的接口方式了，因为USB接口的特点很突出：速度快、兼容性好、不占中断、可以串接、支持热插拨等等，所以如今有许多打印机、扫描仪、数字摄像头、数码相机、MP3播放器、MODEM等都开始使用USB做为接口模式，USB接口定义也很简单：1 ＋5V2 DATA－数据－3 DATA＋数据＋4 GND 地串口主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。

主板USB接线图解：机箱前置USB的接线方法及USB接口的布线结构一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。

这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。

二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GND Data－Data＋三、常见的USB接口的布线结构这两年的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

现在，我们把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作法是为了方便DIY在组装电脑时连接容易。

■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。

电脑相关一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。

这是机箱上提供了插头上图为机箱是提供的三种接头。

其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。

除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDD LED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。

当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
