塑壳式断路器工作原理

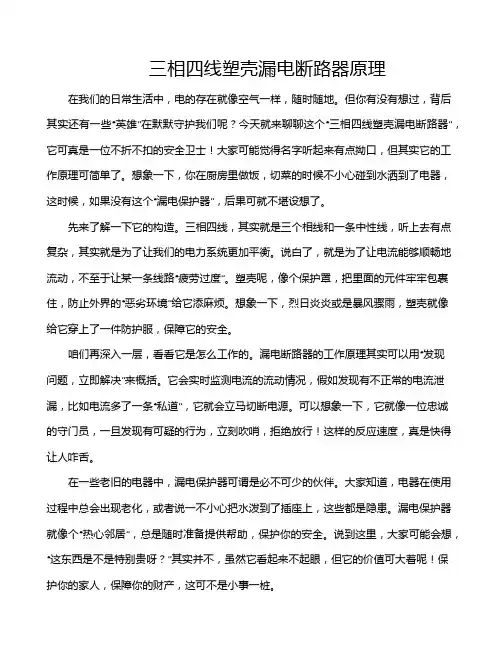

三相四线塑壳漏电断路器原理在我们的日常生活中，电的存在就像空气一样，随时随地。

但你有没有想过，背后其实还有一些“英雄”在默默守护我们呢？今天就来聊聊这个“三相四线塑壳漏电断路器”，它可真是一位不折不扣的安全卫士！大家可能觉得名字听起来有点拗口，但其实它的工作原理可简单了。

想象一下，你在厨房里做饭，切菜的时候不小心碰到水洒到了电器，这时候，如果没有这个“漏电保护器”，后果可就不堪设想了。

先来了解一下它的构造。

三相四线，其实就是三个相线和一条中性线，听上去有点复杂，其实就是为了让我们的电力系统更加平衡。

说白了，就是为了让电流能够顺畅地流动，不至于让某一条线路“疲劳过度”。

塑壳呢，像个保护罩，把里面的元件牢牢包裹住，防止外界的“恶劣环境”给它添麻烦。

想象一下，烈日炎炎或是暴风骤雨，塑壳就像给它穿上了一件防护服，保障它的安全。

咱们再深入一层，看看它是怎么工作的。

漏电断路器的工作原理其实可以用“发现问题，立即解决”来概括。

它会实时监测电流的流动情况，假如发现有不正常的电流泄漏，比如电流多了一条“私道”，它就会立马切断电源。

可以想象一下，它就像一位忠诚的守门员，一旦发现有可疑的行为，立刻吹哨，拒绝放行！这样的反应速度，真是快得让人咋舌。

在一些老旧的电器中，漏电保护器可谓是必不可少的伙伴。

大家知道，电器在使用过程中总会出现老化，或者说一不小心把水泼到了插座上，这些都是隐患。

漏电保护器就像个“热心邻居”，总是随时准备提供帮助，保护你的安全。

说到这里，大家可能会想，“这东西是不是特别贵呀？”其实并不，虽然它看起来不起眼，但它的价值可大着呢！保护你的家人，保障你的财产，这可不是小事一桩。

生活中，安全永远是第一位的。

买了新电器，记得安装漏电保护器，省得用的时候心里总是悬着。

电流如水，流动的时候就像是溪水潺潺，给我们带来了光明与温暖，但一旦出现问题，水流失控，那可就麻烦大了。

漏电断路器的存在，就像是一条安全的河岸，守护着电流的安全行驶。

塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电气保护设备，它的工作原理可以简单概括为通过热释放器和电磁释放器来实现对电路的保护和控制。

下面将从断路器的结构和工作原理两个方面来详细介绍塑壳式低压断路器的工作原理。

一、塑壳式低压断路器的结构塑壳式低压断路器通常由外壳、触点、电磁释放器、热释放器、电弧熄灭装置等部分组成。

1. 外壳：塑壳式低压断路器的外壳通常采用高强度的塑料材料制成，具有良好的绝缘性能和耐热性能，能够确保电路的安全运行。

2. 触点：塑壳式低压断路器的触点负责连接和断开电路，通常由铜制成，具有良好的导电性能和耐磨性能。

3. 电磁释放器：电磁释放器是塑壳式低压断路器的主要保护装置，它能够检测电路中的过载电流和短路电流，当电流超过额定值时，电磁释放器会迅速使触点分离，从而切断电路。

4. 热释放器：热释放器是塑壳式低压断路器的辅助保护装置，它能够检测电路中的过载电流，当电流超过额定值时，热释放器会通过热响应元件感应到电流的升高，从而使触点分离，切断电路。

5. 电弧熄灭装置：电弧熄灭装置是塑壳式低压断路器的重要组成部分，它能够在触点分离的同时，迅速将电弧熄灭，防止电弧对周围环境造成危害。

二、塑壳式低压断路器的工作原理塑壳式低压断路器的工作原理可以分为过载保护和短路保护两个方面。

1. 过载保护：当电路中的电流超过额定值时，热释放器会通过热响应元件感应到电流的升高，从而使触点分离，切断电路。

这样可以防止电路因过载电流而造成损坏或发生火灾等危险情况。

2. 短路保护：当电路发生短路时，电磁释放器会迅速使触点分离，切断电路。

短路是指电路中两个或多个导体之间发生直接的接触，导致电流瞬间增大。

通过及时切断电路，可以保护电器设备和电路不受损坏。

塑壳式低压断路器的工作原理是通过热释放器和电磁释放器的协同作用来实现对电路的保护和控制。

当电路中的电流超过额定值时，热释放器会感应到电流的升高，并使触点分离，切断电路。

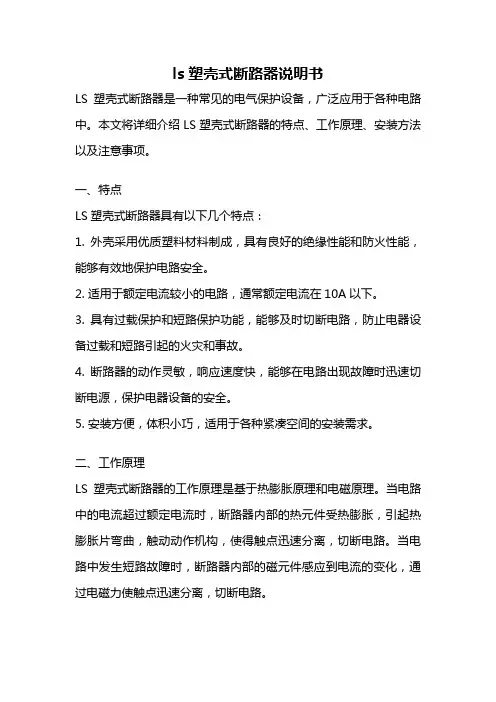

ls塑壳式断路器说明书LS塑壳式断路器是一种常见的电气保护设备，广泛应用于各种电路中。

本文将详细介绍LS塑壳式断路器的特点、工作原理、安装方法以及注意事项。

一、特点LS塑壳式断路器具有以下几个特点：1. 外壳采用优质塑料材料制成，具有良好的绝缘性能和防火性能，能够有效地保护电路安全。

2. 适用于额定电流较小的电路，通常额定电流在10A以下。

3. 具有过载保护和短路保护功能，能够及时切断电路，防止电器设备过载和短路引起的火灾和事故。

4. 断路器的动作灵敏，响应速度快，能够在电路出现故障时迅速切断电源，保护电器设备的安全。

5. 安装方便，体积小巧，适用于各种紧凑空间的安装需求。

二、工作原理LS塑壳式断路器的工作原理是基于热膨胀原理和电磁原理。

当电路中的电流超过额定电流时，断路器内部的热元件受热膨胀，引起热膨胀片弯曲，触动动作机构，使得触点迅速分离，切断电路。

当电路中发生短路故障时，断路器内部的磁元件感应到电流的变化，通过电磁力使触点迅速分离，切断电路。

三、安装方法1. 在安装LS塑壳式断路器之前，需要先切断电源，确保安装过程的安全。

2. 根据电路的额定电流选择合适的断路器，确保其额定电流大于电路的负荷电流。

3. 将断路器的进线和出线与电路的进线和出线连接，确保连接牢固可靠。

4. 安装完毕后，进行电路的接通测试，确认断路器的工作正常。

四、注意事项1. 在使用LS塑壳式断路器时，应注意其额定电流的选择，不得超过其额定电流，以免引起设备损坏或事故。

2. 定期检查断路器的工作状态，发现异常及时更换或修理，确保电路的正常运行。

3. 在使用过程中，应避免长时间过载或短路，以免损坏断路器。

4. 在安装和维修断路器时，应切断电源，确保操作的安全性。

5. 在断路器使用过程中，应避免恶劣的环境，如高温、潮湿等，以免影响其正常工作。

LS塑壳式断路器作为一种常见的电气保护设备，在电路中起着重要的作用。

其特点、工作原理、安装方法和注意事项都需要我们充分了解和重视。

塑壳断路器工作原理和主要参数塑壳断路器一般适用于供电系统400V供电与低压配电系统的总进线端处接口，在地铁站被广泛运用于二级负荷小动力电源配电箱、三级负荷小动力电源配电箱、双电源切换箱、消防掌握柜以及MCC柜系统中;车辆段和区间所部分低压配电系统也使用了塑壳断路器。

地铁站低压配电系统中使用的断路器的型号一般是VL160、VL250等，表示额定电流为160A、250A。

塑壳断路器的工作原理低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严峻过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。

当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。

当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

塑壳断路器塑壳断路器的主要参数1.额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

2.额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

3.脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严峻超载，负载电流大于脱扣电流时，断路器主触头分断。

4.过载爱护电流、时间曲线过载爱护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

5.欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压肯定要等于线路额定电压。

6.分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压肯定要等于掌握掌握电源电压。

7.额定极限短路分断力量Icu断路器的分断力量指标有两种：额定极限短路分断力量Icu和额定运行短路分断力量Ics。

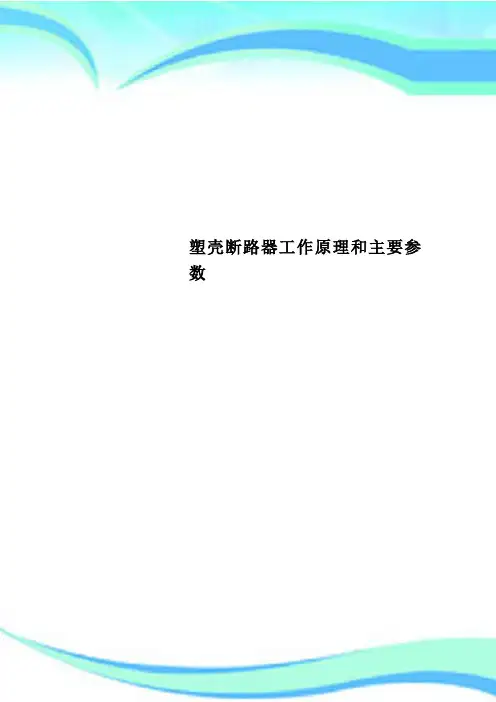

塑壳断路器工作原理和主要参数————————————————————————————————作者：————————————————————————————————日期：塑壳断路器工作原理和主要参数塑壳断路器一般适用于供电系统400V供电与低压配电系统的总进线端处接口，在地铁站被广泛运用于二级负荷小动力电源配电箱、三级负荷小动力电源配电箱、双电源切换箱、消防控制柜以及MCC柜系统中;车辆段和区间所部分低压配电系统也使用了塑壳断路器。

地铁站低压配电系统中使用的断路器的型号一般是VL160、VL250等，表示额定电流为160A、250A。

塑壳断路器的工作原理低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。

当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。

当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

塑壳断路器塑壳断路器的主要参数1.额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。

2.额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。

3.脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严重超载，负载电流大于脱扣电流时，断路器主触头分断。

4.过载保护电流、时间曲线过载保护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。

5.欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压一定要等于线路额定电压。

6.分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压一定要等于控制控制电源电压。

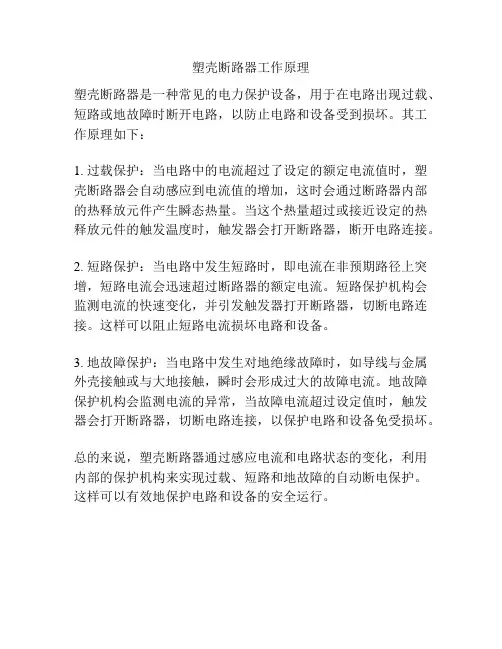

塑壳断路器工作原理
塑壳断路器是一种常见的电力保护设备，用于在电路出现过载、短路或地故障时断开电路，以防止电路和设备受到损坏。

其工作原理如下：
1. 过载保护：当电路中的电流超过了设定的额定电流值时，塑壳断路器会自动感应到电流值的增加，这时会通过断路器内部的热释放元件产生瞬态热量。

当这个热量超过或接近设定的热释放元件的触发温度时，触发器会打开断路器，断开电路连接。

2. 短路保护：当电路中发生短路时，即电流在非预期路径上突增，短路电流会迅速超过断路器的额定电流。

短路保护机构会监测电流的快速变化，并引发触发器打开断路器，切断电路连接。

这样可以阻止短路电流损坏电路和设备。

3. 地故障保护：当电路中发生对地绝缘故障时，如导线与金属外壳接触或与大地接触，瞬时会形成过大的故障电流。

地故障保护机构会监测电流的异常，当故障电流超过设定值时，触发器会打开断路器，切断电路连接，以保护电路和设备免受损坏。

总的来说，塑壳断路器通过感应电流和电路状态的变化，利用内部的保护机构来实现过载、短路和地故障的自动断电保护。

这样可以有效地保护电路和设备的安全运行。

塑料外壳式断路器介绍塑料外壳式断路器，也被称为塑壳断路器或塑包断路器，是一种电气保护装置，广泛用于低压配电系统中的电路保护。

相比传统的金属外壳式断路器，它具有更轻便、安装方便、耐腐蚀等特点，因此在现代的电气设备中得到了广泛的应用。

以下将介绍塑料外壳式断路器的特点、工作原理以及应用领域等方面的内容。

首先，塑料外壳式断路器的主要特点包括：1.轻便：塑料外壳式断路器采用高强度的塑料外壳，相比传统的金属外壳式断路器更加轻便。

2.安装方便：塑料外壳式断路器采用模块化设计，安装、拆卸方便快捷。

3.防护等级高：塑料外壳具有较高的防护等级，可有效防止灰尘、水汽等进入断路器内部。

4.耐腐蚀性强：塑料外壳具有良好的耐腐蚀性能，能够适应各种恶劣的工作环境。

5.可靠性高：塑料外壳式断路器采用先进的电子技术，具有良好的性能和可靠的断路保护功能。

其次，塑料外壳式断路器的工作原理是基于热电离效应和电磁吸合效应。

当电路发生短路或过载时，电流会迅速增大，断路器内部的热电离装置会感知到电流的异常，并通过热电离效应将电路切断。

同时，断路器内部的电磁机构也会感知到异常电流，并通过电磁吸合效应将电路切断。

这样，可以有效地保护电路和设备。

最后，塑料外壳式断路器广泛应用于低压配电系统中，主要有以下几个方面的应用：1.住宅和商业建筑中的配电系统，用于保护照明、电力插座等设备。

2.工业生产线中的配电系统，用于保护生产设备和其他设备。

3.农业生产中的配电系统，用于保护灌溉设备、养殖设备等。

4.交通运输设备中的配电系统，用于保护车载设备和供电系统。

总之，塑料外壳式断路器作为一种重要的电气保护装置，具有轻便、安装方便、耐腐蚀等特点，在各个领域得到了广泛应用。

随着科技的不断进步和人们对电气安全的重视，塑料外壳式断路器的性能和功能也将进一步提升，为人们的生活和工作带来更多的便利和保障。

塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上，再由外壳连接起来的电动机。

该断路器的熔断电流大、灭弧范围广；其操作机构简单，动作可靠，且可靠性高。

塑壳式断路器主要是用来保护低压电器设备，切断电路中的过载和短路电流的，从而保证电气设备以及线路中正常供电。

在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。

为了使灭弧室体积减小、体积缩小和节省空间，从而提高了断路器工作时的可靠性和灵活性。

它一般采用耐高压的热继电器作为灭弧机构。

由于其具有较大的操作电流和脱扣量，使其应用范围更为广泛。

•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。

手动式断路器常在低压侧设置手动操作机构，在电力系统中，断路器常为固定位置。

电真空式断路器在高压侧设置电真空机构，使其有较大的脱扣电流和脱扣时间可供选择。

根据断路器不同的工作状态，可分为：保护型断路器以及操作型断路器两大类结构。

保护型断路器由于其采用了耐高温材料，一般适用于120℃~150℃温度区间。

（200℃）内。

操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。

自动触发类型断路器多采用分合状态，手动/定时类型的主要结构形式为：分断头、整合头和脱扣头。

而手动/定时型断路器分合时无分弧机构和自保装置，但在动作时灭弧电流大、脱扣速度快，故适合于有较高可靠性要求的低压配电系统使用。

••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式，可分为手动分合式断路器、电电式断路器和机械式断路器。

按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。

这三种类型开关装置又可分成两大类：一类是手动分合型的开关装置；另一类是电电式的开关装置。

根据灭弧原理可分为：电弧灭弧室两种类型。

按灭弧室内介质可分为：空气（水）、惰性气体（二氧化碳）和水（水)5大类。

按灭弧室内介质又分为：空气、惰性气体、水、惰性气体（氨)4种；按灭弧室形式又可分为空气式、液氧式和真空式等4种；按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室（无触点）灭弧装置以及空气式、气液式等3种方式。

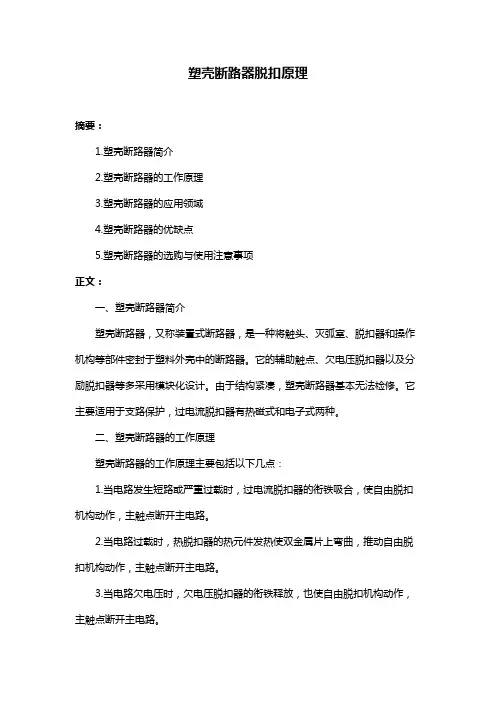

塑壳断路器脱扣原理摘要：1.塑壳断路器简介2.塑壳断路器的工作原理3.塑壳断路器的应用领域4.塑壳断路器的优缺点5.塑壳断路器的选购与使用注意事项正文：一、塑壳断路器简介塑壳断路器，又称装置式断路器，是一种将触头、灭弧室、脱扣器和操作机构等部件密封于塑料外壳中的断路器。

它的辅助触点、欠电压脱扣器以及分励脱扣器等多采用模块化设计。

由于结构紧凑，塑壳断路器基本无法检修。

它主要适用于支路保护，过电流脱扣器有热磁式和电子式两种。

二、塑壳断路器的工作原理塑壳断路器的工作原理主要包括以下几点：1.当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

2.当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。

3.当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。

4.当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

三、塑壳断路器的应用领域塑壳断路器广泛应用于工业、建筑、电力等领域，主要用于支路保护，防止电路过载、短路等故障。

四、塑壳断路器的优缺点优点：1.结构紧凑，体积小，便于安装。

2.防护性能好，适用于各种环境。

3.功能多样，可根据需求选择不同类型的脱扣器。

缺点：1.基本无法检修，一旦损坏需更换整个设备。

2.价格相对较高。

五、塑壳断路器的选购与使用注意事项1.选购时应根据实际需求选择合适的断路器类型和规格。

2.使用前需确保塑壳断路器的工作条件符合电路要求。

3.注意定期检查和维护，确保其正常工作。

4.在使用过程中，遵循操作规程，避免误操作。

总之，塑壳断路器作为一种常见的保护设备，在电路系统中具有重要作用。

塑壳式断路器介绍塑壳式断路器，又称为塑壳断路器，是一种常见的电气设备保护装置。

它主要用于保护电源系统免遭过载和短路的损害，同时也可用于对电路进行隔离和切换操作。

塑壳式断路器具有结构简单、安装方便、使用可靠等特点，广泛应用于工业、商业和民用领域。

塑壳式断路器的外壳通常采用绝缘塑料材料制成，以实现对电气设备的保护和隔离。

外壳能够有效防止外部环境因素对断路器的影响，如湿气、尘土、化学物质等。

该外壳使得断路器能够长期在恶劣环境下运行，提高了设备的可靠性和耐久性。

塑壳式断路器的主要构造包括外壳、操作机构、弧室和电气连接。

外壳为塑料制成，内设有操作机构，可以通过手动或自动方式进行操作。

操作机构是控制断路器的开合动作的核心部分，一般由弹簧机构、触发机构和位移机构组成。

弧室是用来吸收电弧能量并保持弧长度的稳定，从而防止电弧蔓延和对设备产生不良影响。

电气连接则用于连接断路器与外部电路，通常使用导电材料制成，以保证电流的顺利通过。

塑壳式断路器的工作原理基于电动原理和热电原理。

当电路发生过载或短路时，电路中的电流会急剧增大，超过了断路器的额定电流。

此时，断路器会通过触发机构自动感知电流的异常，并迅速切断电路，阻止电流的继续流动。

在切断电路的同时，断路器内部的弧室会吸收电弧生成的能量，并使其迅速熄灭，以防止弧电压和热量对引线和电路产生损害。

当故障排除后，可以通过操作机构重新闭合断路器，使电流恢复正常。

塑壳式断路器具有许多优点。

首先，它具有结构简单、体积小、重量轻的特点，适用于各种空间要求。

其次，它的操作灵活方便，可以手动或自动控制，适应不同的应用场景。

此外，塑壳式断路器具有额定电流范围广、断开容量大、可靠性高等特点，保证了电气设备的安全运行。

最后，塑壳式断路器的成本相对较低，使用寿命较长，易于维护和更换。

总之，塑壳式断路器是一种普遍应用的电气设备保护装置。

它以其结构简单、安装方便、使用可靠等特点，有效保护电源系统免受过载和短路的损害，同时也可以隔离和切换电路。

塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电力设备，用于保护电路免受过载和短路等故障的影响，确保电力系统的安全运行。

它的工作原理基于电磁原理和热效应原理，通过自动检测电流大小和温度变化来实现对电路的保护。

塑壳式低压断路器通常由外壳、触头、弹簧、电磁线圈、熔丝和热释放器等部件组成。

当电路中的电流超过设定值时，断路器会自动打开，切断电路，以防止电流过大造成设备损坏或火灾等危险。

以下将详细介绍塑壳式低压断路器的工作原理。

1. 电磁原理：塑壳式低压断路器中的电磁线圈起着重要作用。

当电路中的电流超过额定值时，电流通过电磁线圈产生的磁场会使得电磁线圈中的铁芯受力，使得触头打开，切断电路。

这是一种基于电磁感应原理的保护机制。

2. 热效应原理：塑壳式低压断路器中的热释放器起到了热保护的作用。

当电路中的电流长时间超过额定值时，热释放器会感应到电路中的过热情况，热释放器内部的热敏元件会被电流加热，当温度升高到一定程度时，热释放器会自动触发，使触头打开，切断电路。

这是一种基于热效应原理的保护机制。

综合考虑电磁原理和热效应原理，塑壳式低压断路器能够有效地对电路进行保护。

当电路中的电流超过额定值或温度过高时，断路器会自动切断电路，以保护电器设备和人身安全。

塑壳式低压断路器的工作原理可以通过以下步骤进行详细描述：1. 断路器处于正常工作状态时，电流正常通过触头和导电材料。

触头通过弹簧压紧，保证电路的稳定通断。

2. 当电路中的电流超过额定值时，电磁线圈中产生的磁场会使得触头受力，触头弹簧无法保持压紧状态，触头自动打开，切断电路。

3. 如果电路中的电流仍然过大，热释放器开始发挥作用。

热释放器中的热敏元件在电流加热的作用下，温度升高。

当温度升高到一定程度时，热释放器会自动触发，使触头打开，切断电路。

4. 一旦断路器打开，电路中的电流会中断，防止电流过大造成设备受损或火灾等危险。

同时，断路器的外壳也能保护人身安全，防止触电事故的发生。

塑壳断路器的介绍及工作原理
塑壳断路器也被称为装置式断路器，可以在电流超过跳脱设定后自动切断电流，用来接通和切断负载电路，还可以切断故障电路，保护电动机，防止整个事故扩大，保证安全的运行。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属的部分。

注意一定要选择塑壳质量比较好的，宜电商城就比较好，否则质量没有保障。

塑壳断路器一般是由操作机构、灭弧系统、触头系统、脱扣器、外壳等构成。

在短路的时候,大电流（一般10-20倍）产生的磁场克服反力弹簧，脱扣器可以直接拉动操作机构动作，开关跳闸，当过载的时候，电流会变大，这个时候发热量会家具，双金属片变形到一定程度推动机构动作（这个时候电流越大，动作时间就越短）。

现在有一些电子型的，采用互感器采集各个相电流的大小，和设定值比较，当电流异常的时候微处理器会发出信息，使电子脱扣器带动整个操作系统动作。

其实塑壳断路器的工作原理和小型断路器是差不多的，首先是过流保护原理，断路器热元件（双金属片）在受热后向一侧物理弯曲牵引机械部分使其断开动静触的接触；还有一个就是短路保护原理——当大电流流过断路器的时候，线圈变产生磁场触动铁芯牵引机械部分使其断开动静触的接触。

塑壳断路器可以接通和分断正常负荷电流和过负荷电流，而且还可以接通和分断短路电流的开关电器。

塑壳断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等。

塑壳式断路器原理
塑壳式断路器是一种电气保护装置，用于保护电路免受过载电流和短路电流的损害。

它主要由外壳、触点、弹簧、电磁系统和电器连接等部件组成。

其工作原理如下：
1. 过载保护：当电路中的电流超过额定电流，塑壳式断路器会通过电流绕组产生的磁场作用，使弹簧受力移动，将触点从电器连接处分离。

这样，电路中的电流就被打断，防止过载导致电线过热甚至燃烧。

2. 短路保护：当发生短路时，电流会突然增大。

塑壳式断路器中的电磁系统能够快速感应到这种变化，产生强磁场。

弹簧会因此受力移动，将触点从电器连接处分离，中断电路。

这样可以迅速切断短路电流，防止电流过大引发火灾等危险。

3. 重启保护：塑壳式断路器还具有手动或自动重启功能。

当过载或短路情况解除后，可以通过手动操作或自动检测来恢复电路供电。

这样可以确保电路再次正常工作。

塑壳式断路器的工作原理简单明了，能够及时、可靠地切断电路，起到安全保护作用。

它广泛应用于住宅、商业以及工业领域，保障了电力系统的正常运行。

塑壳断路器的分励线圈的工作原理一、引言塑壳断路器是一种常见的电力设备，广泛应用于各种电力系统中。

其中，分励线圈是塑壳断路器的重要组成部分，它的作用是控制断路器的开关状态。

本文将详细介绍塑壳断路器分励线圈的工作原理。

二、塑壳断路器的基本结构塑壳断路器由断路器本体、操作机构、弹簧机构、电磁铁等组成。

其中，电磁铁是控制断路器开关状态的关键部件。

电磁铁由线圈和铁芯组成，线圈是电磁铁的发热部分，铁芯则是电磁铁的磁路部分。

三、分励线圈的作用分励线圈是电磁铁的重要组成部分，它的作用是控制断路器的开关状态。

当分励线圈通电时，会产生磁场，使铁芯磁化，吸引断路器的触头，使其闭合。

当分励线圈断电时，磁场消失，铁芯失去磁化，断路器的触头受到弹簧机构的作用，弹开断路器，使其断开。

四、分励线圈的工作原理分励线圈的工作原理是基于电磁感应的原理。

当分励线圈通电时，会产生磁场，磁场会使铁芯磁化，吸引断路器的触头，使其闭合。

当分励线圈断电时，磁场消失，铁芯失去磁化，断路器的触头受到弹簧机构的作用，弹开断路器，使其断开。

分励线圈的工作原理可以用法拉第电磁感应定律来解释。

根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生电动势。

在分励线圈中，当电流通过线圈时，会产生磁场，磁场会使铁芯磁化，吸引断路器的触头，使其闭合。

当电流断开时，磁场消失，铁芯失去磁化，断路器的触头受到弹簧机构的作用，弹开断路器，使其断开。

五、总结塑壳断路器分励线圈是控制断路器开关状态的重要组成部分。

分励线圈的工作原理是基于电磁感应的原理，当分励线圈通电时，会产生磁场，使铁芯磁化，吸引断路器的触头，使其闭合。

当分励线圈断电时，磁场消失，铁芯失去磁化，断路器的触头受到弹簧机构的作用，弹开断路器，使其断开。

了解分励线圈的工作原理，有助于我们更好地理解塑壳断路器的工作原理，提高电力系统的安全性和可靠性。

塑壳断路器电动操作机构工作原理
塑壳断路器电动操作机构的工作原理是通过电动机驱动的机械传动装置来完成对断路器的开关操作。

具体的工作原理如下：
1. 电动机：电动机是整个电动操作机构的驱动力源，负责将电能转化为机械能。

电动机通常通过电源供电，并通过控制系统来启动和停止。

2. 驱动装置：驱动装置是将电动机的转动力传递给断路器刀闸的机械传动装置。

常见的驱动装置包括齿轮传动和蜗杆蜗轮传动等。

电动机的转动通过齿轮或蜗杆的传动，将转动力传递给连接在刀闸上的机械传动装置。

3. 机械传动装置：机械传动装置将来自电动机的转动力转化为刀闸的开合动作。

在塑壳断路器中，通常使用了连杆机构和齿轮传动机构。

通过连杆机构和齿轮传动机构的组合，可以实现刀闸的精确开合操作。

4. 接触器和弹簧机构：塑壳断路器的开合过程中，电流将通过刀闸的接触器来传导。

当刀闸闭合时，接触器会与刀闸触头接触，形成电流通路。

而当刀闸打开时，接触器会与刀闸触头分离，断开电流通路。

为了保证刀闸能够稳定开合，通常会使用弹簧机构来提供足够的闭合力和开断力。

总结：塑壳断路器电动操作机构通过电动机驱动的机械传动装置将转动力传递给刀闸，实现断路器的开合操作。

同时，通过
接触器和弹簧机构的配合，可以确保刀闸稳定可靠地开合和断开。

塑壳断路器短路电流计算以塑壳断路器短路电流计算为题，我们将探讨塑壳断路器的工作原理以及如何计算其短路电流。

一、塑壳断路器的工作原理塑壳断路器是一种常用的电气保护装置，它能够在电路发生过载或短路时切断电路，起到保护电气设备和人身安全的作用。

其工作原理是利用热磁触发器实现的。

1. 热磁触发器：塑壳断路器内部有一个热磁触发器，它由热保护和磁保护两个部分组成。

热保护是利用电流通过断路器时产生的热量来触发热磁触发器，当电流超过设定值时，热度升高，触发热磁触发器。

磁保护是利用电流通过断路器时产生的磁场来触发热磁触发器，当电流超过设定值时，磁场强度增加，触发热磁触发器。

2. 断路器动作：当热磁触发器被触发后，塑壳断路器会迅速切断电路，阻止电流继续通过。

这样可以保护电气设备免受过载或短路的损坏，并确保人身安全。

二、塑壳断路器短路电流的计算短路电流是指电路发生短路时通过的电流。

短路电流的计算对于正确选择塑壳断路器的额定电流非常重要，以确保其正常工作并提供足够的保护。

计算短路电流的步骤如下：1. 确定短路电流路径：首先需要确定短路电流流动的路径，包括电源、电缆、接线盒等。

2. 确定电路参数：对于每个电缆或导线，需要确定其电阻和电抗的数值。

这些参数可以通过电缆和导线的规格表或者测量得到。

3. 计算电路电抗：根据电缆或导线的长度、截面积和材料来计算电路的电抗。

电抗是电流和电压之间的相位差。

4. 计算电路电阻：根据电缆或导线的长度、截面积和材料来计算电路的电阻。

电阻是电流和电压之间的阻碍。

5. 计算短路电流：将电路的电抗和电阻代入短路电流计算公式中，可以得到短路电流的数值。

短路电流的计算公式为：短路电流= 电压 / （根号3 * （电路电阻的平方 + 电路电抗的平方））。

6. 选择合适的塑壳断路器：根据计算得到的短路电流数值，选择一个额定电流大于或等于短路电流的塑壳断路器。

三、总结塑壳断路器是一种常见的电气保护装置，可以在电路发生过载或短路时切断电路，保护电气设备和人身安全。
